Измерители прочности бетона | ECNK

Оборудование для неразрушающего контроля включает в себя ряд инструментов, используемых для оценки прочности строительных материалов. Измерители прочности бетона позволяют установить способность бетонной конструкции противостоять значительным нагрузкам и получить прочностные показатели максимальной нагрузки, которую способны выдержать исследуемые строительные материалы в заданных условиях.

Назначение измерителей прочности бетона

Измеритель прочности бетона – это специальный прибор, служащий для оперативного неразрушающего контроля прочности и однородности бетона и других строительных материалов.
Прибор для измерения прочности бетона используется для контроля следующих материалов и конструкций:

• Монолитных бетонных конструкций;
• Сборных бетонных конструкций;
• Железобетонных конструкций;
• Конструкций из силикатного кирпича;
• Композитных материалов;
• Строительной керамики;
• Других строительных материалов.

Прибор для определения прочности бетона можно эффективно применять для контроля дефектов и измерения прочности на предприятиях строительной сферы и объектах строительства, а также при проверке строящихся и эксплуатирующихся зданий и сооружений, в том числе гидротехнических сооружений. Современные измерители прочности быстро и точно измеряют прочность на сжатие бетона, раствора, кирпича и других материалов непосредственно на объекте или в лаборатории.

Виды и характеристики измерителей прочности бетона

Приборы измерения прочности бетона делятся на два типа:

• Полностью не разрушающего типа – компактные приборы, позволяющие осуществлять контроль и измерения на объекте без механического разрушения материала.
• Разрушающего типа – испытание контрольного образца на сжатие для определения его прочности с помощью специального пресса. Испытуемый образец, обычно в виде куба, призмы или цилиндра,сжимается между валиками машины для испытания на сжатие с помощью постепенно увеличивающейся нагрузки. В результате испытаний контрольный образец разрушается. Оценка прочностных характеристик конкретного объекта непосредственно на месте является основной задачей при контроле состояния существующей инфраструктуры. Владельцы и руководители таких объектов предпочитают использовать неразрушающие методы измерений, чтобы избежать дальнейшего ущерба для строящегося или введенного в эксплуатацию объекта.

На рынке существует большое разнообразие электронных и механических портативных приборов измерения прочности бетона, отличающихся по принципу действия и функциональным возможностям и позволяющим за минимальное время получить необходимы результаты.

Электронные

Приборы и инструменты электронного измерения прочности бетона выделяются:

• Высокой точностью измерений;
• Способностью фиксировать в памяти устройства большое количество измерений одновременно;
• Наличием функции передачи данных измерений на компьютер через USB-порт;
• Возможностью настройки пользователем конфигурации под разные типы материалов;
• Компактными размерами, автономным питанием, что позволяет использовать их в полевых условиях.

Склерометры и механические методы испытания

Склерометр – это прибор, предназначенный для измерения прочности бетона методом ударного импульса.
С помощью склерометра бетон подвергается испытанию на несущую способность и прочность. Принцип измерения заключается в том, что специальный прибор (испытательный молоток) наносит серию ударов по бетону и затем замеряется величина отскока.

Отскок измеряется устройством и в зависимости от твердости бетона прибор по параметрам ударного импульса, поступающим от склерометра оценивает значение прочности на сжатие, твердость, класс бетона, марку и другие свойства материала.

Поскольку обычно измерение прочности бетона не может быть выполнено в лаборатории, когда объект построен, то на месте используется один конкретный испытательный молоток. Измерение осуществляется непосредственно на поверхности бетона и определяется с помощью таблицы преобразования для классов прочности на сжатие.
Прочность на сжатие определяется с помощью одноосной, короткой нагрузки под давлением без повреждения бетона. Прочность на сжатие бетона зависит от различных факторов воздействия, таких как размер гранул, вид наполнителя, марка и плотность бетона, содержание воздуха в бетоне, устойчивость к химическим атакам и т. д.

С помощью склерометра измеренные параметры отскока преобразуются непосредственно в электронный блок устройства, а затем выводятся на экран прибора, данные также могут передаваться с устройства на компьютер, чтобы иметь удобный формат для их последующего анализа. Методы, основанные на принципе отскока, состоят в измерении отскока массы молотка с пружинным приводом после его воздействия на бетон. Тест широко использовался с момента его появления в 1948 году. Основной причиной его популярности является его простота и удобство использования для полевых испытаний. Отбойный молоток используется для оценки твердости поверхности и его принцип измерения основан на зависимостях между прочностными свойствами и величиной отскоков, размером следа от удара бойка и приложенной энергией удара.

Преимущества метода:

• Простота в использовании для большинства полевых испытаний;
• Тест может быть использован для изучения однородности бетона.
• Ограничения метода:
• Состояние поверхности, наличие арматуры, наличие подповерхностных пустот могут повлиять на результаты испытаний.
• Так же применяется метод механического отрыва со скалыванием, с помощью прибора для вырыва анкеров с усилием до 100 кН.

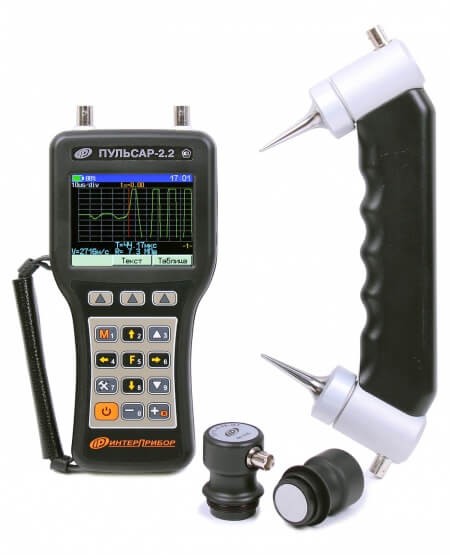

Ультразвуковые методы контроля прочности бетона

Использование метода ультразвуковой импульсной скорости является эффективным методом неразрушающего контроля качества бетонных материалов и обнаружения повреждений в конструкционных элементах. Методы ультразвукового неразрушающего контроля традиционно используются для контроля качества материалов, в основном однородных материалов, таких как металлы и сварные соединения. С развитием технологии преобразователей, этот метод стал широко использоваться при тестировании конкретных материалов. Ультразвуковые испытания бетона являются эффективным способом оценки качества и однородности, а также оценки глубины трещин.

Принцип работы ультразвукового испытания бетона

Концепция технологии ультразвукового испытания бетона заключается в измерении времени прохождения акустических волн в среде и корреляции их с упругими свойствами и плотностью материала. Время прохождения ультразвуковых волн отражает внутреннее состояние тестовой зоны. В зависимости от времени прохождения акустической волны можно сделать вывод о качестве бетона – является ли он низкого качества с большим количеством аномалий и недостатков или высококачественным бетоном с меньшим количеством аномалий.

Для проведения теста ультразвукового испытания можно использовать различные конфигурации преобразователей. Это включает прямую передачу, полупрямую передачу и косвенную (поверхностную) передачу. Ультразвуковая скорость подвержена траектории движения сигнала, которая определяется конфигурациями преобразователя. Для проведения надежного ультразвукового контроля поверхность бетона должна быть чистой и не содержать пыли. Для установления идеальной связи между бетоном и преобразователями ультразвукового контроля необходим подходящий соединительный элемент (для устранения воздушной прослойки).

Особое внимание следует уделять арматуре в бетоне, поскольку скорость движения волны в металле намного выше, чем в бетоне. Интерпретация результатов испытаний в сильно армированном бетоне более сложная. Современные ультразвуковые приборы измерения прочности бетона позволяют оценить плотность, прочность, а также способны обнаруживать различные дефекты: растрескивание, пустоты, отслоения.

Основные производители и рекомендуемые модели измерителей прочности бетона

Единый центр неразрушающего контроля (ЕНЦК) предлагает большой выбор электротехнических и электронных приборов для лабораторных и промышленных испытаний. Мы поставляем широкий спектр неразрушающего испытательного оборудования для бетона и других крупнозернистых материалов. Наши приборы измеряют и анализируют прочность и структуру и являются надежным, качественным оборудованием. В таблице представлены характеристики популярных моделей измерителей прочности бетона импортного и отечественного производства.

Модель	Диапазон рабочих температур	Масса	Особенности
УК1401 тестер бетона ультразвуковой	от -20°С до +45°С	350 г	Встроенная система автоматической регулировки усиления. Звуковая индикация приема ультразвуковых сигналов. Возможность документирования результатов измерения. Прибор оснащен энергонезависимой памятью на 4000 измерений с возможностью сортировки результатов по группам. Наличие инфракрасного порта для обмена данными с внешним компьютером.
ОНИКС-2.6 измеритель прочности (дефектоскоп) строительных материалов	от -20°С до +45°С	0,4 кг	Повышенная точность контроля (патент) обеспечиваемая многопараметрическим методом измерений в сочетании с адаптивной фильтрацией сигналов, статистической обработкой и выбраковкой данных Широкий динамический диапазон и низкий уровень помех измерительного тракта Визуализация формы сигнала датчика склерометра, позволяющая судить об упруго-пластических свойствах и других характеристиках внутренней структуры материала Дефектоскопия изделий по спектральным характеристикам сигналов реакции объекта на ударное воздействие (в компьютерных приложениях) Высококонтрастный цветной TFT дисплей с большими углами обзора, диагональю 2,8 дюйма и разрешением 320х240 позволяет работать при температурах до -20 °C
ОНИКС-2М измеритель прочности (дефектоскоп) строительных материалов	от -20°С до +45°С	0,22 кг	Двухпараметрический метод измерений в сочетании с адаптивной фильтрацией сигналов обеспечивают повышенную точность контроля (патент) Легкий, компактный и эргономичный измеритель прочности бетона Широкий динамический диапазон и низкий уровень помех измерительного тракта Пространственная и температурная компенсация погрешностей измерений Цветной TFT дисплей
NOVOTEST ИПСМ измеритель прочности строительных материалов ультразвуковой	от -20°С до +40°С	0,2 кг	Возможность вычисления плотности, прочности, марки и модуля упругости по заранее установленным градуировочным зависимостям. Функция вычисления звукового индекса различных абразивных изделий; Наличие памяти результатов замеров. Наличие связи с компьютером. Наличие универсальных преобразователей прибора на излучение, прием с повышенной отдачей. Высокое напряжение возбуждения зондирующих импульсов. Возможность определения глубины трещин (ИПСМ-У+Т и ИПСМ-У+Т+Д). Визуализация сигнала (А-скан) (ИПСМ-У+Т+Д). Контроль внутренних дефектов, несплошностей бетонных и других строительных конструкций (ИПСМ-У+Т+Д).
Digi-Schmidt молоток для контроля бетона	от -10 °C до +60 °C		Автоматический расчет прочности на сжатие за счет встроенных кривых преобразований. Возможно хранение индивидуальных кривых преобразований. Большой и легко читаемый экран. Возможны оценка и хранение данных, а также передача их на ПК посредством ПО ProVista. Графический ЖК-экран с разрешающей способностью 128 x 128 пикселов

В нашем каталоге представлен большой выбор приборов для измерения прочности бетона и других строительных материалов, отличающихся по функциональному назначению и методам исследования.

Приборы можно купить или взять в аренду по выгодной цене удобным Вам способом с доставкой в любой регион России или самовывозом с наших центральных офисов в Москве и Санкт-Петербурге, а также региональных складов в крупных городах России.

Наши менеджеры всегда готовы проконсультировать Вас и помочь с выбором наиболее подходящего устройства.

Возврат к списку

Атлас Инвест — измерительный инструмент и оборудование

АТЛАС ИНВЕСТ — средства измерений, КИПиА, поверка и калибровка СИ

Молоток для испытания бетона/склерометр

Номер заказа: PCE-HT-225A

Молоток для испытания бетона на отскок PCE-HT-225A

PCE-HT-225A представляет собой сверхмощный прибор для измерения твердости бетона или молоток для испытания бетона, также называемый молотком для испытания бетона на отскок или Швейцарский молоток, используемый для измерения поверхностной твердости и прочности материала на сжатие. Этот прочный отбойный молоток, откалиброванный производителем, подходит для работы с бетоном, камнем и строительными материалами. Он прост в использовании и рассчитан на длительный срок службы.

— Диапазон испытаний: 10 … 60 МПа или 100 … 600 кг/см² (1450 … 8702 фунтов на кв. дюйм)
— Энергия удара: 2,207 Дж или Н·м / 1,6278 фут-фунт или тип N
— Ударный ход: 75 ± 0,3 мм / 2,95 ± 0,012 дюйма
— Радиус сферического наконечника: 25 ± 1 мм / 0,99 ± 0,04 дюйма
— Таблицы преобразования кг/см², фунтов на квадратный дюйм и МПа
— Дополнительная испытательная наковальня для проверки указанной точности под аксессуарами

Производитель: PCE Instruments

311,00 £

НДС и. доставка
2 года гарантии

Номер заказа: PCE-HT-75

Молоток для испытания на отскок бетона PCE-HT-75

Молоток для испытания на отскок бетона PCE-HT-75 прост в использовании и широко используется в строительной отрасли как а также другие отрасли промышленности (испытание на твердость по Виккелю валков в товарах). Этот молоток для испытания на отскок бетона PCE-HT-75 основан на швейцарском принципе измерения.

— Растяжка пружины: 75 ± 0,3 мм / 3  ± 0,01 дюйма
— Диапазон измерения: 10 … 70 Н/мм²
— Энергия: 0,735 Дж / 0,54 фут-фунта измерение: от 0 до 100 (без размеров)
— Максимальная толщина бетона (материала): 70 см

Производитель: PCE Instruments

516,00 фунтов стерлингов

Цена без учета НДС. НДС и. поставка
2 года гарантии

№ для заказа: PCE-HT 224E

Молоток для испытания бетона PCE-HT 224E с цифровым дисплеем

Молоток для испытания бетона представляет собой измерительный инструмент для испытания прочности бетона. Молоток для испытания бетона измеряет прочность по принципу Шмидта. В соответствии с этим методом измерения качество бетона можно измерить с помощью молотка для испытания бетона. Молоток для испытания бетона также подходит для измерения твердости рулонной бумаги. Молоток для испытаний бетона отображает значения отскока и может отображать силу в фунтах на квадратный дюйм (фунты / дюйм²), МПа, кгФ/см² или Н/мм².

— Диапазон измерения: 10–60 Н/мм² / 1500–8500 фунтов на квадратный дюйм (фунт/дюйм²) Цифровой дисплей результатов
— USB-интерфейс для подключения к ПК
— Хранение данных
— Аккумулятор

Производитель: PCE Instruments

593,00 £

НДС и. поставка
2 года гарантии

№ для заказа: PCE-HT-450

Молоток для испытания бетона на отскок PCE-HT-450

Молоток для испытания бетона на отскок представляет собой аналоговый измерительный прибор для определения прочности бетона. Метод измерения молотка для испытания бетона на отскок основан на принципе Шмидта. При этом методе измерения кинетическая энергия удара попадает в бетон от молотка для испытания бетона на отскок. Результирующий отскок позволяет молотку для испытания бетона на отскок определять прочность бетона.

— Номинальная кинетическая энергия: 4,5 Дж
— Для высокопрочного бетона
— Простое и быстрое действие
— Для определения твердости бетона
— Принцип Шмидта

Производитель: PCE Instruments

1 189,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-HT 225E

Молоток для испытания бетона на отскок PCE-HT 225E

PCE-HT 225E — это молоток для испытания бетона, также называемый молотком для бетона или швейцарским молотком, используемый для неразрушающих измерений твердость поверхности и прочность на сжатие. Этот отбойный молоток, подходящий для работы с бетоном, камнем и строительными материалами, оснащен прямым цифровым дисплеем, функцией голосового управления, интерфейсом данных USB-порта и памятью для хранения до 200 значений измерений.

— Диапазон испытаний: 10 … 60 МПа или 100 … 600 кг/см² / 1450,38 . .. 8702,26 фунтов/кв. дюйм
— Энергия удара: 2,207 Дж или Н-м / 0,225 кгс.м или Тип N
— Ход удара: 75 ± 0,3 мм / 2,95 ± 0,012 дюйма
— Радиус сферического наконечника: 25 ± 1 мм / 0,99 ± 0,04 дюйма
— Программное обеспечение для обработки данных в комплекте

Производитель: PCE Instruments

£ 1 690,00

Цена без учёта. НДС и. поставка
2 года гарантии

Оборудование для испытания прочности бетона — Gilson Co.

Прочность бетона на сжатие или изгиб легко измеряется несколькими способами для различных типов образцов. Машины для испытаний на сжатие Gilson являются самыми жесткими в отрасли и соответствуют или превосходят требования ASTM C39 и рекомендации ACI 368 по жесткости.

Подробнее…

Мы предлагаем полную линейку машин для испытания бетона на сжатие и сопутствующих принадлежностей для определения прочности балки на изгиб, деформации и растяжения, а также многого другого. Gilson также предлагает полный набор принадлежностей для укупорки и торцевой подготовки образцов для испытаний на прочность, а также инструменты для оценки прочности затвердевшего бетона в полевых условиях.

• Машины для испытания бетона на сжатие доступны с общей производительностью от 250 до 500 миллионов фунтов силы (от 1112 до 2224 кН), оснащенные нашими контроллерами Pro или Pro Plus. Каждая серия также предлагает несколько моделей с рядом возможностей для тестирования различных типов образцов. Информативное видео и сравнительная таблица машин для испытания бетона на сжатие включены на эту страницу, как и диаграмма, в которой сравниваются контроллеры Pro и Pro-Plus.
• Приспособления и принадлежности для машин для сжатия бетона позволяют проводить различные испытания образцов бетона. Все насадки и аксессуары совместимы с перечисленными моделями серии MC и соответствуют соответствующим стандартам ASTM и AASHTO.
• Прокладки и комплекты для укупорки бетонных цилиндров без приклеивания В стальных стопорных кольцах для укупорки без приклеивания используются неопреновые прокладки в стальных стопорных кольцах в качестве эффективной и экономичной альтернативы укупорке образцов цилиндров расплавленной серой. Доступны комплекты и прокладки для цилиндров диаметром 2, 3, 4 и 6 дюймов для широкого диапазона прочности на сжатие.
• Capping Compound используется для равномерного распределения нагрузки при испытании бетона на прочность. Составы быстро плавятся и соответствуют стандартам ASTM и AASHTO. Доступны в виде слитков или ультратонких чешуйчатых компаундов.
• Вертикальные цилиндрические укупорочные устройства доступны для диаметров 3, 4 и 6 дюймов (76, 102 и 152 мм) и соответствуют стандартам AASHTO T 231 и ASTM C617.
• Плавильные котлы доступны емкостью 4, 8, 12, 20, 24 и 28 кварт. Плавильные котлы используются для приготовления покрывающих составов, парафина, смолы, жидкого асфальта и других материалов. Плавильные котлы обеспечивают равномерное распределение тепла и точный контроль температуры в диапазоне 38–160 °C (100–320 °F).
• Портативный тестер балок легко транспортируется. Портативный тестер балок быстро устанавливается в полевых условиях для быстрой проверки образцов бетонных балок размером 6×6 дюймов (152×152 мм).
• Торцевые шлифовальные машины для бетонных цилиндров являются важными инструментами для современных бетонных лабораторий. Концевые шлифовальные машины для бетонных цилиндров устраняют необходимость в серном или несвязанном покрытии образцов прочности бетона. Модели экономичны, экономят время, снижают проблемы со здоровьем и безопасностью и могут готовить от четырех до шести образцов одновременно, до 100 4-дюймовых или 6-дюймовых (102 или 152 мм) цилиндров в день.
• Заглушки для каменных блоков имеют размеры 8 дюймов x 16 дюймов или 12 дюймов x 16 дюймов. Заглушки для каменных блоков представляют собой уникальный метод укупорки, используемый при испытании блоков каменной кладки на прочность на сжатие, и идеально подходят для внутреннего контроля качества.
• Компрессометры бывают двух размеров: 6×12 дюймов или 4×8 дюймов, модели с цифровыми, механическими или аналоговыми циферблатными индикаторами. Они измеряют среднюю деформацию и деформацию бетонных цилиндров во время испытаний на сжатие для определения модуля упругости.
