Главная \ Продукция \ Растворонасос

Растворонасос.





Установка для подачи раствора УВН-1 220В мини с бункером 10 л. Растворонасос УВН-1


Растворонасос УВН-1  с приводом от 220В с приемным бункером 10 л используют для транспортирования  растворов, строительных смесей, а также красок на водной основе, шпаклевок, гидроизоляционных полимерных составов. установку УВН применяют для  инъектрирования и подачи  цементных растворов.  Аналог насоса BMP-5
Достоинства  растворонасоса :
— напряжение питания 220В.
— небольшой  вес и габариты насоса, это делает его мобильным ,удобным для перемещения.
— Привод насоса имеет возможность изменения частоты вращения.
— перекачивание жидкостей с частицами до 1 мм,
— регулируемый статор (данная функция в несколько раз увеличивает срок его службы),
— простота в обслуживании.





Модель Подача,
л/мин
Напор,
атм
Мощность,
кВт
Вход Выход Размеры Масса,
в кг
растворонасос Цена,
РУБЛИ
Растворонасос УВН-1 бункер 10 л 0-3,5 20 2,0 (220В) бункер 10 л 1/2« 780х280х500 15 79900





Установка  УВН-3Н (аналог растворонасоса  БМП-6, BMP-6)



Насосная установка для инъектирования  УНВ-3Н, является аналогом растворонасоса БМП-6, БМ 2697 и используется  для подачи под давлением высоковязких жидкостей а именно:  краски, смолы, цементные смеси, шпаклевки,растворы  клеи на водной основе и т. д.

Может применяться в качестве инъекционного насоса для  заливки гидроизоляционных полимерных составов, заделки наполнения трещин в бетонных, кирпичных стенах , транспортирования растворов , на высоту, Торкретирования нанесение на поверхность бетонных или железобетонных конструкций слоя бетона или других строительных растворов штукатурки непосредственно на стены

Основные достоинства растворонасоса :
— Напряжение питание 220 вольт
— съемный бункер на 30 л,
— растворонасос высокого давления с износостойким регулируемым  статором и предвключенным шнековым питателем,
— небольшой вес и габариты делают данны насос мобильным, удобным для транспортировки
-Перекачивание жидкостей с твердыми частицами  размером до 3 мм,

 Установка для инъектирования незаменима при работе с растворами





Модель Подача,
м3/час (min-max)
Напор,
атм (max)
Выход Размеры Масса,
в кг
Цена,
РУБЛИ
растворонасос УВН-3Н 220В 0,6-0,9 10 3/4« 730х450х1125 28,0 142900





Установки подачи раствора УВН-3 с бункером 50 л (аналог Sprayboy P12)


Растворонасос  УВН-3, (Установка УВН-3) является аналогом насоса Sprayboy P12 и используется   для инъектирования, транспортирования  высоковязких жидкостей, таких как: санирующие штукатурки,краски,  гидроизоляционные полимерные  составы, цементные смеси,  шпаклевки,  смолы и т. д.
Растворонасос аналог Sprayboy Р12 . применяется для  торкретирования мокрым способом,

Данные установки выпускаются в двух конструктивных исполнениях вертикальном УВН-3 и в наклонном УВН 3М:
В последнем случае насос имеет меньшую высоту бункера относительно земли.

Основыные достоинства героторных растворонасосов
— напряжение питания 220В.
— Привод насоса имеет возможность изменения частоты вращения.
— в насосе УВН-3 220В имеется предвключенная мешалка а. в насосе УВН-3М-шнековый питатель ,
— героторный растворонасос высокого давления с износостойким  регулируемым статором из полиуретана,
— возможность перекачивания смесей  с содержанием твердых  частиц до 3 мм.
Винтовой растворонасос

Купить растворонасос вы можете отправив заявку по электронной почте [email protected]

Максимальная скидка — 5%



Модель Подача,
л/мин (min-max)
Напор,
атм
Мощность,
кВт
Вход Выход Размеры Масса,
в кг
Цена,
РУБЛИ
Наличие
УВН-3 220В, с бункером 50 л 0-10,5 20 2,0 (220В) бункер 50 л 3/4« 1000х710х1000 30 129900 1
УВН-3М 220В, с бункером 50 л 0-10,5 20 2,0 (220В) бункер 50 л 3/4« 1000х650х950 25 звоните 0





Установки вертикальные УВН-Р с мотор-редуктором  аналог Sprayboy P12


Насос УВН-Р с мотор-редуктором. Данная установка используется  в строительстве для перемещения, транспортировки  цементных растворов, а также  штукатурных смесей, гидроизоляционных  полимерныч  состаов , различных шпаклевок и других вязких жидкостей, нейтральных по отношению к материалам проточной части
Насосы предназначенны для инъектирования цементных смесей в щели бетонных конструкций при  ремонте, торкретирования мокрым способом.

Основные достоинства насосов:
—  на насосу установлен мотор-редуктор для тяжелых режимов работы,
— насос оборудован перемешивателем ,
— насос оборудован колесами  для перемещения по объекту ,
— статор насоса имеет высокую стойкость к абразивному износу  регулируемый ,  это позволяет увеличить ресурс его  работы ,
—  уплотнений в насосе отсутствуют уплотнения ,
— насос имеет возможность перекачивания смеси  с  твердыми частицами: до 1,5 мм у- насос УВН-1, до 3 мм насос УВН-3, до 5 мм насос УВН-12.

Под заказ, возможно уомплектовать насос   частотным преобразователем.


Купить растворонасос вы можете позвонив по телефлну (495) 6-618-718 или  отправив заявку по электронной почте [email protected]





Модель Подача,
л/мин (min-max)
Напор,
атм
Мощность,
кВт x об/мин
Вход Размеры Цена,
РУБЛИ
УВН-1Р, с бункером 50 л 0,2-1,5 20 0,55 бункер 50 л 480х480х1080 134900
УВН-3Р, с бункером 50 л 0,6-4,5 20 0,55 бункер 50 л 480х480х1080 134900
УВН-12Р, с бункером 90 л 2,4-18,0 20 1,1 бункер 90 л   145600
УВН-24Р, с бункером 200 л 4,8-36,0 20 3 бункер 200 л   звоните





Героторные растворонасосы ВН


Назначение насосов:
растворонасосы типа  ВН  а именно ВН-1,насос ВН-3, насос ВН-12 это серия насосов которые используются в строительстве  для перекачивания растворов  высоковязких жидкостей, в том числе абразивных, таких как краски, шпаклевки, сапропель, патока, клеи и т. п.

Данные насосы имеют в конструкции предвключенный  шнековый питатель,  а также могут комплектоваться бункером на входе, прямоугольной горловиной или входной цилиндрической горловиной диаметром 127 мм. Размер выходного патрубка определяется вязкостью перекачиваемой жидкости и может быть от 38 мм до 76 мм в зависимости от модели.

Преимуществагероторный растворонасосов:
— износостойкий статор из полиуретана (возможна установка статора из пищевой или МБС резины),
— регулируемый статор, который дает возможность в разы увеличить ресурс его работы,
— закаленный ротор из стали 40Х13
— шнековый питатель,
— уплотнение вала — мягкий сальник из кевларо-тефлонового шнура, который имеет отличные уплотняющие свойства, высокую абразивостойкость и повышенную стойкость к химически агрессивным жидкостям.
— материал проточной части — сталь СТ20.

Возможно изготовление насоса из нержавеющей стали 12Х18Н10Т.

Условное обозначение:героторный растворонасос  ВН-1-0,17-280
— ВН — винтовой насос,
— 1 типоразмер статора (1*10-2 л/оборот),
— 280 — частота вращения ротора,

Размеры входа и выхода:
— вход насоса: штуцер под шланг (опционально: фланец, бункер)
— выход: штуцер под шланг или фланец. Диаметр по запросу.

Возможные размеры бункера:
— ВН-1 — 10 л, ВН-3 — 30 л, ВН-12 — 50 л, В

Винтовой героторный растворонасос







Модель Подача,
м3/час
Напор,
атм
Мощность,
кВт x об/мин
Размеры Масса,
в кг
Цена,
РУБЛИ
ВН-1-0,17-280 0,17 3,0-5,0 0.37-1.1 760х250х460 16 62400
ВН-3-0,5-280 0,5 4,0-6,0 0,75-2,2 550х540х1110 24 71500
ВН-3-0,67-373 0,67 5,0-7,0 0,75-2,2 550х540х1110 24 71500
ВН-3-1,0-560 1 6,0-8,0 0,75-2,2 550х540х1110 24 71500
ВН-12-2,0-280 2 2,0-4,0 1,1-2,2 950х350х750 40 91200
ВН-12-2,7-373 2,7 2,5-4,5 1,1-2,2 950х350х750 40 91200
ВН-12-4,0-560 4 0,3-0,5 1,1-2,2 950х350х750 40 91200





Растворонасосы  серии  ВН-25 для строительных растворов


Назначение героторных растворонасосов насосов:
Героторные  растворонасосы  серии  ВН-25 предназначены для перекачки пенобетона, штукатурных растворов, цементные смеси. Насосы поставляются с приемным бункером (возможно изготовление с входным фланцем).

Все насосы имеют в конструкции дополнительный шнековый питатель. Размер выходного патрубка насоса  определяется вязкостью перекачиваемой жидкости и может быть от 50 мм до 76 мм в зависимости от модели.

Преимущества насосов:

— регулируемый износостойкий статор из полиуретана, который дает возможность в разы увеличить ресурс его работы,
— закаленный ротор из стали 25ХГСА или У8,
— предвключенный шнек ,
— бункер на входе  для загрузки смесей,
— уплотнение вала — мягкий сальник из кевларо-тефлонового шнура, который имеет отличные уплотняющие свойства, высокую абразивостойкость и повышенную стойкость к химически агрессивным жидкостям.
— материал проточной части — сталь СТ 20.



Условное обозначение растворонасоса : ВН-25-4,2-280
(на картинке представлена эта модель)
— ВН — винтовой насос,
— 25 типоразмер статора (25*10-2 л/оборот),
— 280 — частота вращения ротора,

Размеры входа и выхода:
— вход насоса: бункер  от 30до 150 л ,
— выход: штуцер под шланг или фланец. Диаметр по заказу.

*Под заказ насосы могу изготавливаться из нержавеющей стали.









Модель Подача,
м3/час
Напор,
атм
Мощность,
кВт x об/мин
Размеры Масса,
в кг
Растворонасос Цена,
РУБЛИ
ВН-25-2,8-187 2,8 0,5-5,0 3,0-4,0 550х540х1110 90 156000
ВН-25-4,2-280 4,2 4,0-6,0 3,0-4,0 550х540х1110 90 156000
ВН-25-5,6-373 5,6 5,0-7,0 3,0-4,0 550х540х1110 90 156000





Дополнительное оборудование для инъекций растворов


Различное дополнительное оборудование для инъекций растворов.

Пакер инъекционный 18×105 — забивной пластиковый инъекционный пакер для инъектирования цементов с ручным обратным клапаном.

Запорный механизм с муфтой под пакеры 18/10





Модель Цена,
РУБЛИ
Пакер инъекционный 18×105 150
Запорный механизм с муфтой под пакеры 18/105 5500





Растворонасосы СО


Растворонасосы СО-48С и СО-49С предназначены для транспортирования и нанесения на обрабатываемую поверхность штукатурного раствора при производстве отделочных работ в строительстве с крупностью фракции не более 5 мм, подвижностью не менее 7 см, по ГОСТ 5802-86 эталонному конусу.

Растворонасосы эксплуатируются на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 0°С (273К) в закрытых помещениях или под навесом.

Дальность подачи раствора по горизонтали:
— для СО-49 — 160 м,
— для СО-50А — 200 м,
— для СО-50АМ — 60 метров.

Дальность подачи раствора по вертикали:
— для СО-49 — 35 м,
— для СО-50А — 40 м,
— для СО-50АМ — 60 м.

Примечание:
1. Производительность определена на выходе растворонасоса при подвижности раствора 13 см по ГОСТ 5802-86.
2. Дальность подачи определена при наличии двух колен под углом 90° и подвижности раствора 13 см по ГОСТ 5802-86.

При изменении подвижности раствора соответственно меняется производительность насоса и дальность подачи





Модель Подача,
м3/час
Напор,
атм
Мощность,
кВт x об/мин
Выход Размеры Масса,
в кг
Растворонасос Цена,
РУБЛИ
Растворонасос СО-49С 4 15 4х1500 50 1600х500х1025 200 звоните
Растворонасос СО-50АМ 6 23 7,5х1500 65 1300х590х1150 400 звоните



Растворонасосы в Москве, можно купить позвонив по телефону (495) 6-618-718 или  ( 499) 324-65-16 или отправив заявку по электронно почте shelfs @yandex. ru
Продажа растворонасосовосуществляется по Вашим заявкам.



В каталог насосов









купить расворонасос

Отправить заявку

Оборудование для инъектирования

Технология инъектирования является в настоящее время наиболее перспективной и позволяет убрать трещины в строительных конструкциях, без больших капитальных затрат. При этом сама поверхность конструкции может быть как влажной, так и сухой.


Для выполнения работ по инъектированию необходимо специализированное оборудование — инъекционный насос, способный закачивать в пустоты под давлением различные гидроизоляционные материалы, от микроцементов до различных типов смол.

Большинство предлагаемых на рынке видов насосов для гидроизоляции и инъектирования предназначено для работы только с определенными материалами, производимые нами насосы — являются многофункциональным оборудованием, выполняющие разные виды работ.

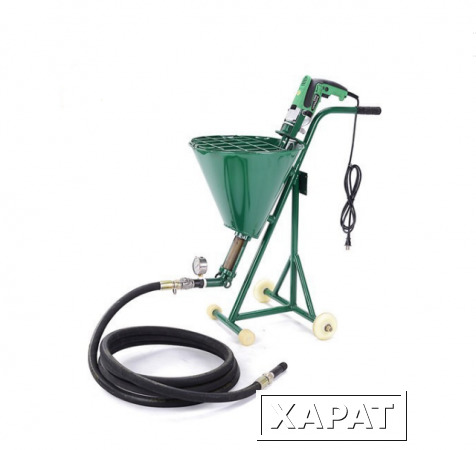

Многофункциональный шнековый (героторный) насос ГЕРОН

Наше предприятие выпускает многофункциональный шнековый (героторный) насос ГЕРОН для нанесения различных гидроизоляционных материалов и инъектирования. Применение в насосе высококачественной героторной пары обеспечивает не пульсирующий поток высокого давления до 20 атм.

Благодаря своим техническим характеристикам и широкому выбору рабочих насадок насос ГЕРОН является многофункциональным аппаратом, который можно использовать для самого широкого спектра работ: осуществлять подачу раствора под давлением, производить инъектирование и заполнение пустот, а также выполнять торкретирование и нанесение шпаклевок, клеев, лаков, красок, разнообразных защитных и отделочным материалов с низкой вязкостью, в том числе микроцементов.

Основные достоинства насоса ГЕРОН и отличия от аналогов:

  1. Разборная конструкция каркаса насоса, что позволяет перевозить его в легковом автомобиле.
  2. Все части насоса выполнены из качественной стали. При этом конструкция насоса обеспечивает жесткость и одновременно простату обслуживания.
  3. Питание от бытовой сети 220 В., мощный привод до 100 Нм.
  4. В качестве привода используется профессиональный строительный миксер, с редуктором и плавной регулировкой оборотов.
  5. Приводной вал имеет смесительные лопатки и подающую спираль.
  6. Расположение привода и соединительного подшипникового узла выше уровня рабочего раствора значительно продлевает ресурс работы привода. Для дополнительной защиты применяются уплотнительные сальники.
  7. Наличие защитного верхнего кожуха обеспечивает дополнительную защиту привода от случайного попадания рабочего раствора.
  8. Соединения Гека обеспечивают простоту и герметичность соединения.
  9. Качественная шнековая (героторная) пара.
  10. Широкая номенклатура дополнительных узлов (дистанционного управления, цифрового регулятора давления…) и рабочих насадок, позволяет выполнять различные виды работ.

Технические характеристики шнекового насоса pfDikam ГЕРОН-K-10-1.6:

Максимальная производительность (л/мин): 10 (по воде)

Рабочее давление до, бар: 15

Максимальное давление, до, бар: 20

Размер твёрдых частиц (мм): до 2,0

Героторная пара B4-2L

Привод: 1,6 кВт./220 В., до 550 об/мин.

Тип привода: коллекторный

Крутящий момент, до, Нм: 100

Электронная регулировка оборотов

Вес, кг.: 33

Емкость бункера, л.: 30

Длина подачи, м.: 20

Высота подачи, м.: 5

Шнековый насос pfDikam ГЕРОН-К-10-1.6


84900 руб









Комплектация насоса pfDikam ГЕРОН-К-10-1.6:

• насос
• выходной шланг, 5м.
• цанговая рабочая насадка для инъектирования.

Шнековый насос pfDikam ГЕРОН-К-10-1.

6 М


89900 руб









Комплектация насоса pfDikam ГЕРОН-К-10-1.6 М:

• насос
• выходной шланг, 5м.
• шланг сброса, 1м.
• разделитель сред
• манометр
• цанговая рабочая насадка для инъектирования.



Насос pfDikam ГЕРОН-А-10-2.2 разработан для выполнения больших объемов работ, отличный помощник для профессионалов. Данная модель шнекового насоса отличается типом привода, применяется мотор-редуктор с асинхронным двигателем, мощность привода составляет 2,2 кВт. Управление насоса осуществляется цифровым блоком управления.

Технические характеристики шнекового насоса pfDikam ГЕРОН-А-10-2.2:

Максимальная производительность (л/мин): 10 (по воде)

Рабочее давление до, бар: 15

Максимальное давление, до, бар: 20

Размер твёрдых частиц (мм): до 2,0

Героторная пара B4-2L

Привод: 2,2 кВт. /220 В., до 386 об/мин.

Тип привода: асинхронный

Крутящий момент, более, Нм: 100

Цифровая регулировка оборотов

Вес, кг.: 35

Емкость бункера, л.: 30

Длина подачи, м.: 20

Высота подачи, м.: 5

Шнековый насос pfDikam ГЕРОН-А-10-2.2


130900 руб









 Базовая комплектация шнекового насоса ГЕРОН-K/А:

• насос
• выходной шланг, 5м.
• шланг сброса, 1м.
• выходная арматура
• манометр с разделителем сред
• рабочая насадка для инъектирования цанговая.



 Дополнительная комплектация шнекового насоса ГЕРОН-K/А:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.



Многофункциональный аппарат МАРС

Наше предприятие выпускает многофункциональный аппарат для нанесения различных гидроизоляционных материалов и инъектирования МАРС-1С (МАРС-2С). Использование в аппарате перистальтического насоса высокого давления, где подача материала происходит непосредственно через шланг, позволяет перекачивать как жидкие составы, так и цементную смесь. Наличие цифрового блока управления позволяет настраивать подачу материала в старшей модели до 21 лит/мин, что позволяет оператору выбирать режим работы в соответствии с видом выполняемых работ и выбранным материалом.


Аппараты МАРС успешно используется, для:
• инъектирование микроцементов
• инъектирование бетона
• инъектирование кладки
• инъекционная гидроизоляция
• инъектирование расширяюшихся гидроизоляционных составов
• инъектирование трещин
• нанесение поверхностной гидроизоляции на цементной основе
• укрепления грунтов
• нанесения гидроизоляционных однокомпонентных составов
• нанесение гидрофобизатора
• нанесение антикоррозийных и защитных составов
• выполнение отсечной гидроизоляции методом инъектирования
• нанесение сверхтонкой жидкой теплоизоляции
• нанесение огнезащитных составов
• напыление жидкой пробки
• закачка и подача различных смол
• нанесение декоративных мультиколорных мозаичных составов
• грунтовка
• шпатлевка
• нанесение жидких обоев
• распыление битумных дорожных эмульсий
• выполнение декоративной разделки швов
• перекачка и подача строительных растворов, смеси
• перекачка и подача химических компонентов. ..



МАРС-1С-16 имеет один насос, аппарат способен наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные  и защитные составы.

Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы.

Аппарат может выступать в качестве шпаклевочной станции. Для этого используется соответствующий тип распылительной насадки, а при необходимости внешний воздушный компрессор.

Многофункциональный аппарат pfDikam МАРС-1С-16


148900 руб

Купить







Технические характеристики МАРС-1С-16:
Максимальная производительность (л/мин): 7 (по воде)
Давление (bar): 10 (max)
Размер твёрдых частиц (мм): до 1,5
Двигатель : 1500 Вт — 220В
Привод (об/мин): 0-56
Вес (кг): 50
Размеры (см):  55 (высота) х 75 (длина) х  45 (ширина).

Базовая комплектация:
• насосная станция с одним насосом
• рабочий шланг d=16 мм. (может устанавливаться 10 мм.)
• манометр с разделителем сред
• шланг обратки
• входной шланг
• приемная воронка
• дистанционное управление

Дополнительная комплектация:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.



МАРС-2С-16 имеет два насоса  и способен в отличие от МАРС-1С-16 работать дополнительно с двухкомпонентными составами, например жидкой резиной. А так же напылять (или производить заливку) ППУ и проводить заливку карбамидного пенопласта (пеноизола). При подключении одновременно двух насосов установки к одной заборной емкости, производительность установки можно увеличить до двух раз, либо проводить работы двумя операторами одновременно.

Технические характеристики МАРС-2С-16:
Максимальная суммарная производительность (л/мин): 14 (по воде)
Давление (bar): 10 (max)
Размер твёрдых частиц (мм): до 1,5
Двигатель : 1500 Вт — 220В
Привод (об/мин): 0-56
Вес (кг): 60
Размеры (см):  55 (высота) х 75 (длина) х  45 (ширина).

Базовая комплектация:
• насосная станция с двумя насосами
• рабочий шланг d=16 мм. (может устанавливаться и 10 мм.)
• манометр с разделителем сред
• шланги обратки
• входные шланги
• приемная воронка
• дистанционное управление.

Дополнительная комплектация:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.

Многофункциональный аппарат pfDikam МАРС-2С-16


169900 руб

Купить









МАРС-1С-25 имеет один насос, аппарат способен наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные  и защитные составы.

Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы.

Установка может выступать в качестве шпаклевочной станции. Для этого используется соответствующий тип распылительной насадки, а при необходимости внешний воздушный компрессор.

Технические характеристики МАРС-1С-25:
Максимальная производительность (л/мин): 12 / 21 (по воде)
Давление (bar): 15 (max)
Размер твёрдых частиц (мм): до 2,5
Двигатель : 2200 Вт — 220В
Привод (об/мин): до 35 / 56
Вес (кг): 105
Размеры (см):  74 (высота) х 106 (длина) х  62 (ширина).

Базовая комплектация:
• насосная станция с одним насосом
• рабочий шланг d=25 мм.
• цифровой блок управления, с функцией реверса
• дистанционное управление, 10м.

Дополнительная комплектация:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.



Многофункциональный аппарат pfDikam МАРС-1С-25


292900 руб

Купить









МАРС-1С-32 имеет один насос, аппарат способен наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные  и защитные составы.

Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы.

Установка может выступать в качестве шпаклевочной станции. Для этого используется соответствующий тип распылительной насадки, а при необходимости внешний воздушный компрессор.

Технические характеристики МАРС-1С-32:
Максимальная производительность (л/мин): 21 / 36 (по воде)
Давление (bar): 15 (max)
Размер твёрдых частиц (мм): до 3
Двигатель : 2200 Вт — 220В
Привод (об/мин): до 35 / 56
Вес (кг): 105
Размеры (см):  74 (высота) х 106 (длина) х  62 (ширина).

Базовая комплектация:
• насосная станция с одним насосом
• рабочий шланг d=32 мм.
• цифровой блок управления, с функцией реверса
• дистанционное управление, 10м.

Дополнительная комплектация:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.

Многофункциональный аппарат pfDikam МАРС-1С-32


297900 руб

Купить









МАРС-1С-50 имеет один насос, аппарат способен наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные  и защитные составы.

Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы.

Установка может выступать в качестве штукатурной, шпаклевочной станции. Для этого используется соответствующий тип распылительной насадки, а при необходимости внешний воздушный компрессор.

Технические характеристики МАРС-1С-50:
Максимальная производительность (л/мин): 50 / 85 (по воде)
Давление (bar): 15 (max)
Размер твёрдых частиц (мм): до 5
Двигатель : 4000 Вт — 380В
Привод (об/мин): до 35 / 56
Вес (кг): 105
Размеры (см):  97 (высота) х 120 (длина) х  75 (ширина).

Базовая комплектация:
• насосная станция с одним насосом
• рабочий шланг d=50 мм.
• цифровой блок управления, с функцией реверса
• дистанционное управление, 10м.

Дополнительная комплектация:

• дистанционное радиоуправление
• цифровое реле-регулятор давления
• воздушный компрессор
• рабочие насадки на выбор.


Многофункциональный аппарат pfDikam МАРС-1С-50


397900 руб









 Дополнительно все аппараты МАРС комплектуются рабочими насадками:
• насадка для инъектирования одно-двух-компонентных смол
• пистолет для нанесения двухкомпонентной жидкой резины
• насадка для инъектирования микроцементов
• насадка для нанесения однокомпонентных жидких составов
• распылительный пистолет для нанесения ППУ
• смеситель для карбамидного пенопласта
• насадка для разделки швов
• насадка для распыления (торкретирования) цементных составов
• штукатурный пистолет для густых составов
• шланги
• предохранительный клапан, 12 атм.
• манометр с разделителем сред

Полное описание аппарата МАРС и рабочих насадках.



Универсальная станция МАРС МС-60

Станция МАРС МС-60 является упрощенным вариантом станции КАМРАД и предназначена для выполнения работ на небольших объектах, где высокая производительность станции не нужна. Вместо единой конструкции на одной раме, станция имеет отдельную насосную часть с приемной воронкой на базе многофункционального аппарата МАРС-1С и мобильного смесителя принудительного действия MIX-60. Такая разбивка позволяет применять отдельные агрегаты как совместно, так и отдельно друг от друга, выполняя различные задачи. Дополнительно это упрощает загрузку (разгрузку станции) при транспортировке к месту выполнения работ.

Смеситель MIX-60 и аппарат МАРС-1С-16 оснащены колесной базой – это позволяет легко перемещать агрегаты по месту проведения работ. Благодаря принудительному принципу работы смесителя на приготовление смеси уходит наименьшее количество времени (45-60 секунд). Сравнивая с теми же гравитационными смесителями и ручными миксерами, работать таким смесителем в разы быстрее и удобнее!

В комплектацию смесителя входит специальный лоток, который позволяет упростить выгрузку готовой смеси в подготовленную тару или подать смесь в приемную воронку аппарата МАРС-1С. Для удобства загрузки смеси на защитной решетке смесителя имеется специальный нож для разрезания мешков.



Принцип работы станции МАРС МС-60

В смесителе происходит интенсивное перемешивание  смеси. После того как процесс перемешивания закончился, открывается донный затвор и смесь по лотку выгружается в приемную воронку аппарата МАРС-1С.

Перистальтический насос аппарата обеспечивают деликатную работу с материалами, чувствительными к сдвигу и расслоению. Насос имеет регулировку по рабочему давления до 12 атм. , а так же цифровую регулировку по производительности до 7 лит/мин. и способен наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные и защитные составы. Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы.

Станция может выступать в качестве штукатурной или шпаклевочной станции. Для этого используется соответствующий тип распылительной насадки.



Технические характеристики МАРС МС-60:

Объём бака смесителя, л: 60
Объём готовой смеси, л: 40
Размер твёрдых частиц (мм): до 2
Время замеса, не менее (сек.): 45
Максимальная производительность (л/мин): 7
Давление (bar), до:  12
Напряжение питающей электросети (В): 220
Мощность (кВт): 3,0
Вес (кг): 110
Размеры (мм):  1180 (высота) х 1250 (длина) х  700 (ширина).

Универсальная станция pfDikam МАРС МС-60


234900 руб

Купить









Поршневой насос высокого давления

Для работы с однокомпонентными составами применяются  безвоздушные поршневые аппараты высокого давления.

Поршневые аппараты высокого давления используется для инъектирования однокомпонентных полиуретановых, эпоксидных и других полимерных составов высокой вязкости, обеспечивает нанесение однокомпонентных гидроизоляционных материалов с высокой вязкостью.

Поршневой насос для инъектирования pfDikam П1К


36900 руб

Купить







Окрасочный аппарат Schtaer Mars 20


34900 руб

Купить







Окрасочный аппарат Schtaer Saturn 28


98900 руб

Купить









Ручной инъекционный насос

Ручной инъекционный насос Процион-750 используется для инъектирования однокомпонентных полиуретановых, эпоксидных и других полимерных составов низкой и средней вязкости. Привод поршня насоса осуществляется с помощью рычага. Инъекционный материал заливается в приёмную ёмкость насоса, после чего он готов к работе.

Ручной насос отлично подходит для проведения инъекционных работ в труднодоступных местах при небольших объемах работ. Насос производиться в Германии, отличается надежностью и точностью изготовления деталей насоса.

Характеристики:
Тип насоса поршневой
Объем подачи за один ход 1,6 см3
Объем заполнения 750 см3
Давление подачи, до 200 атм.
Вес с упаковкой 2 кг.
Размер упаковки ДхШхВ (мм) 510х125х70

Комплектация:
насос
манометр 0 — 250 бар,
гибкий шланг 300 мм.,
цанговая головка.

Ручной инъекционный насос pfDikam Р750


34900 руб









Универсальная штукатурная станция КАМРАД

Универсальная штукатурная станция КАМРАД МС-60 состоит из смесителя принудительного действия и перистальтического насоса. Станция обеспечивает смешение и подачу под давлением различных составов и способна наносить торкретированием гидроизоляционные цементные составы, напылять однокомпонентные гидроизоляционные  и защитные составы.

Осуществлять инъектирование под давлением микроцемента, сухой расширяющейся смеси, полимерного расширяющегося состава NIPPON и гидрофобизаторов. Выполнять устройство инъекционной противофильтрационной завесы. Установка может выступать в качестве шпаклевочной, штукатурной станции. Для этого используется соответствующий тип распылительной насадки.

Штукатурная станция pfDikam Камрад П-60-25


354900 руб







Штукатурная станция pfDikam Камрад П-60-32


359900 руб









Комплектующие для выполнения гидроизоляции и нанесения декоративных и защитных составов

Предлагаем необходимые комплектующие для выполнения работ по гидроизоляции, нанесению декоративных и защитных составов.

Пластиковый пакер 18/110мм. под поворотную головку


24 руб

Купить







Пластиковый пакер 18/110мм. с цанговой головкой


24 руб

Купить







Пакер алюминиевый 10/100мм.


24 руб

Купить








Насадка цанговая под пластиковый пакер


4000 руб

Купить







Насадка поворотная под пластиковый пакер


5000 руб

Купить







Насадка-Клещи под пластиковый пакер


9000 руб







Штукатурный пистолет (удочка) 500 мм.


6900 руб







Насадка для торкретирования ТР-1


18900 руб








Штукатурный (текстурный) пистолет с нижней подачей SCHTAER 1500B


29900 руб







Пистолет смеситель для инъектирования ПС-2АП


7000 руб

Купить







Пистолет смеситель для инъектирования одноканальный ПС-1АП


5000 руб

Купить








Пистолет смеситель для инъектирования ПС-2ПП


9000 руб

Купить







Распылительная удочка РУ-1 для гидрофобизатора


5500 руб







Распылительный пистолет для нанесения жидкой резины


18900 руб

Купить







Пистолет-распылитель для пенополиуретана ПР-1


28900 руб






Измерение давления на машинах для литья под давлением

от STS | среда, 1 июля 2020 г. | промышленность | 0 комментариев

Машины для литья под давлением

работают с высочайшей точностью. Швейцарская компания Netstal-Maschinen AG предлагает высокопроизводительные и высокоточные машины для литья под давлением и системные решения для производства напитков, упаковки и медицинских технологий. Внутри этих сложных устройств установлены датчики давления производства STS.

С помощью машины для литья пластмасс под давлением готовые пластмассовые детали изготавливаются из пластмассы, изначально имеющей гранулированную форму. Такое устройство, говоря простым языком, состоит из двух компонентов: узла впрыска и узла зажима. Сырье готовится внутри блока впрыска. Как правило, он нагревается и гомогенизируется внутри червячного цилиндра, расположенного внутри гидравлического цилиндра. Внутри зажимного устройства находится инструмент, который представляет собой отрицательный профиль обрабатываемого пластикового компонента. Формовочная смесь, приготовленная внутри червяка, затем впрыскивается под давлением в эту негативную форму.

Контроль необходимого соотношения давлений необходим для обеспечения безупречного процесса литья под давлением. Таким образом, датчики для этой цели монтируются в гидравлическом контуре оси впрыска. Удельное давление расплава можно рассчитать на основе измеренного давления в камере во время самой процедуры впрыска. Здесь особенно важно, чтобы погрешность измерения датчика была чрезвычайно низкой, так как в противном случае пластическое давление было бы рассчитано либо слишком низким, либо слишком высоким.

Когда давление расплава слишком высокое или слишком низкое,

  • это влияет на впрыскиваемый объем заполнения,
  • готовый пластиковый компонент может быть дефектным,
  • это может привести к потере материала или повреждению инструмента,
  • это может привести к остановке агрегата.

Для высокоточных устройств, таких как машины для литья под давлением от Netstal-Maschinen AG, требуются датчики давления, обеспечивающие полностью надежные выходные данные во всем требуемом диапазоне измерений. Чтобы найти наилучшее решение для таких высоких требований, были проведены обширные испытания с использованием инструментов различных производителей. Здесь должна была быть проверена не только точность измерительных приборов, но и их долговременная стабильность при высоких температурах. На стенде были выполнены следующие интервалы измерений:

Рис. 1: Стандартная процедура тестирования для оценки подходящего преобразователя давления. После четырех, шести и восьми миллионов циклов давления каждый датчик давления подвергался температурному стрессу (искусственное старение).

Высокоточный датчик давления ATM.1ST от STS получил наилучшие оценки в ходе этого тщательного испытания с точки зрения допуска, долговременной стабильности, точности и прецизионности во всем диапазоне давлений и температур. Особенно решающим, прежде всего, было то, что датчик давления даже в течение длительного периода времени не имел проблем с высокими температурами и в диапазоне более низких давлений впечатлял своей чрезвычайно высокой точностью.

Рис. 2: Анализ преобразователя давления STS в зависимости от времени и температуры. OZ (исходное состояние — красная пунктирная линия) применялась в качестве отправной точки, удлиненные линии после фиксированного интервала и пунктирные линии учитывают процесс старения в соответствии с процедурой тестирования на рисунке 1. Датчик допустимого диапазона значений относится к спецификации производителя (паспорту данных), а сплошные линии допустимого диапазона NM представляют целевые значения анализа.

Еще одним преимуществом ATM.1ST является то, что его можно легко адаптировать к индивидуальным приложениям благодаря модульной конструкции. Сводные данные:

  • Диапазон измерения давления: 100 мбар … 1000 бар
  • Относительный и абсолютный диапазоны измерения
  • Точность: ≤ ± 0,10 / 0,05 % полной шкалы
  • Рабочая температура: -40 … 125°C
  • Суммарная погрешность: ≤ ± 0,30 % полной шкалы (0 … 70°C)
  • Материалы: нержавеющая сталь, титан

Литье под давлением: как установить обратное давление

Geospace Technologies Contract & Manufacturing Division

4 декабря 2019 г.

Обзор процесса литья под давлением

Литье под давлением — это процесс преобразования пластмасс в различные продукты. которые мы используем каждый день. Гранулы и порошки смолы смешиваются и загружаются в бункер. Этот материал подается в шнек, который толкает материал вперед, в то время как нагреватели плавят пластик. Нагреватели вдоль линии повышают температуру расплава, пока создается давление. Клапан в передней части шнека предотвращает продвижение расплавленной смолы до тех пор, пока форма не будет готова. Цилиндр впрыска проталкивает материал в форму под высоким давлением. Клапаны закрывают форму, и материал принимает желаемую форму. Контроллер температуры пресс-формы пропускает охлаждающую жидкость по контурам пресс-формы, чтобы сбалансировать тепловой поток, испытываемый пресс-формой во время каждого цикла. Часто для каждой половины пресс-формы имеется два разных блока контроля температуры пресс-формы. Это обеспечивает больший контроль процесса.

В конечном итоге форма будет открыта, и вновь сформированная деталь будет удалена. Затем процесс литья под давлением повторяется, создавая еще один «выстрел» материала, который нужно протолкнуть в форму. Время цикла — это время, необходимое для повторения процесса. В зависимости от частей, это может быть от секунд до минут.

Иногда для очистки экструдера и формовочной машины используется чистящий состав. Надлежащее противодавление может помочь удерживать винт на дне во время продувки. А обратное давление поможет удалить старые красители во время смены цвета.



Что такое противодавление?

Противодавление при литье под давлением, также называемое давлением пластификации, является нормальным результатом плавления и формования пластмасс посредством литья под давлением. Материал отталкивается от нагнетательного шнека по мере того, как материал перемешивается и продвигается вперед. Противодавление создается дозирующей секцией смесительного шнека.

Можно контролировать гидравлическое противодавление в процессе литья под давлением. Настройки обратного давления обычно начинаются с пятидесяти фунтов на квадратный дюйм и увеличиваются с шагом в десять фунтов на квадратный дюйм. Максимальное гидравлическое давление для оборудования обычно составляет 300 фунтов на квадратный дюйм. Вы редко хотите давление выше этого, так как оно может срезать пластик и вызвать термическую деструкцию пластика. Это изменит механические свойства формованной детали. Детали могут быть хрупкими, и они более склонны к поломке.

Противодавление отличается от давления впрыска, давления, при котором форма заполняется. Это иногда называют первой стадией давления. Удерживающее давление поддерживается после того, как расплавленный пластик заполнит форму, и сохраняется до тех пор, пока ворота не замерзнут или таймер не освободит их. Давление зажима — это сила, приложенная к самой форме, чтобы удерживать ее в закрытом состоянии. Эта сила должна быть достаточно сильной, чтобы противодействовать разделяющей силе, возникающей при впрыскивании пластика в форму. Сила давления зажима будет зависеть от типа материала и глубины детали.



Назначение противодавления при литье под давлением

Каково назначение противодавления при литье под давлением? Высокое давление расплава обеспечивает лучший контроль температуры расплава, и вы не повышаете температуру расплава, чтобы получить более однородную температуру по всему материалу. Существует большая однородность расплава с более высоким противодавлением. Более высокое пластическое давление придает расплавленному пластику более однородную консистенцию.

Вы получите лучшее смешивание добавок и цветов при более высоком давлении пластика. Для этого требуется правильно спроектированный винт. При более высоком противодавлении вы выдавливаете воздух из расплавленного материала. Это улучшает блеск пластика и устраняет внутренние пузырьки.

Меньше вероятность появления черных пятен и разрушения материала в месте соединения витков с основанием винта. Шнековый шнек, вызванный пеллетами, застрявшими между посадочной площадкой и горловиной подачи, значительно снижается. Это более распространенная проблема с маленькими винтами. Независимо от инъекционного блока вы получите улучшенный контроль положения размера впрыска. Благодаря идеальному обратному давлению вы также уменьшите проблемы с усадкой на поверхности продукта.

Бывают случаи, когда вам нужно снизить обратное давление. Слишком большое давление может сломать волокна армированных смол. Более низкое давление предотвратит захлебывание вентиляционного отверстия в вентилируемом стволе. Эти вентиляционные отверстия часто используются для удаления влаги, захваченного воздуха и других летучих веществ.



Как противодавление влияет на размер впрыска?

Высокое противодавление увеличивает размер выстрела. Однако это может вызвать проблемы в процессе литья под давлением. Более высокое давление может привести к избыточному давлению, которое способствует ускоренному износу машин для литья под давлением. В конечном итоге это может привести к дефектам вдоль линии разъема формы или в местах, где форма создала границу для детали.



Как противодавление влияет на температуру расплава?

Противодавление не повышает температуру расплава. Однако температура расплава будет повышаться по мере увеличения скорости шнека. Это связано с тем, что от семидесяти до девяноста процентов энергии, необходимой для расплавления пластика для выстрела, приходится на вращение шнека.

Слишком много машин для литья под давлением не учитывают скорость вращения шнека при разработке нового производственного процесса. Температурные настройки и противодавление считаются более важными. К сожалению, они часто устанавливают скорость шнека выше необходимой. Это может привести к изменчивости процесса, поскольку вы хотите, чтобы скорость шнека и время восстановления были одинаковыми для всей операции. Тем не менее, обратное давление также влияет на время вращения шнека. Вот почему важно учитывать все переменные процесса при разработке процесса литья под давлением.



Как установить противодавление при литье под давлением

Как настроить противодавление при литье под давлением? В первую очередь он будет контролироваться регулировкой обратного дроссельного клапана на цилиндре впрыска.
