Готовая арматура для ленточного фундамента: ГОТОВАЯ АРМАТУРА СВЯЗАННАЯ ДЛЯ ФУНДАМЕНТА

88 фото технологии усиления фундамента

Опубликовано:

Арматура, используемая при заливке фундамента бетоном, это самый основной элемент будущего строения. Именно фундамент несет в дальнейшем всю нагрузку, которую оказывает на него строение. По этой причине для строительства более прочного фундамента применяется железобетон.

Хотя для заливки основания здания используется прочный и долговечный материал бетон, все же этого не достаточно. По этой причине бетонную заливку укрепляют арматурой для фундамента.

Еще относительно недавно для этих целей использовали металлическую арматуру, но в настоящее время большое распространение получил и другой вид прутков.

Сегодня, для получения прочного фундамента используются два основных вида изделия:

  • Металлический прут, круглой формы, для жесткости имеющий ребристую поверхность.
  • Композитный пруток, изготовленный из стеклопластика, отличной характеристикой которого считается огромная антикоррозийная стойкость.

Каждый вид прутков имеет свои положительные особенности и характеристики. Стоит так же заметить, что пластиковая арматура появилась на строительном рынке не очень давно, и не успела доказать свою надежность и долговечность в эксплуатации.

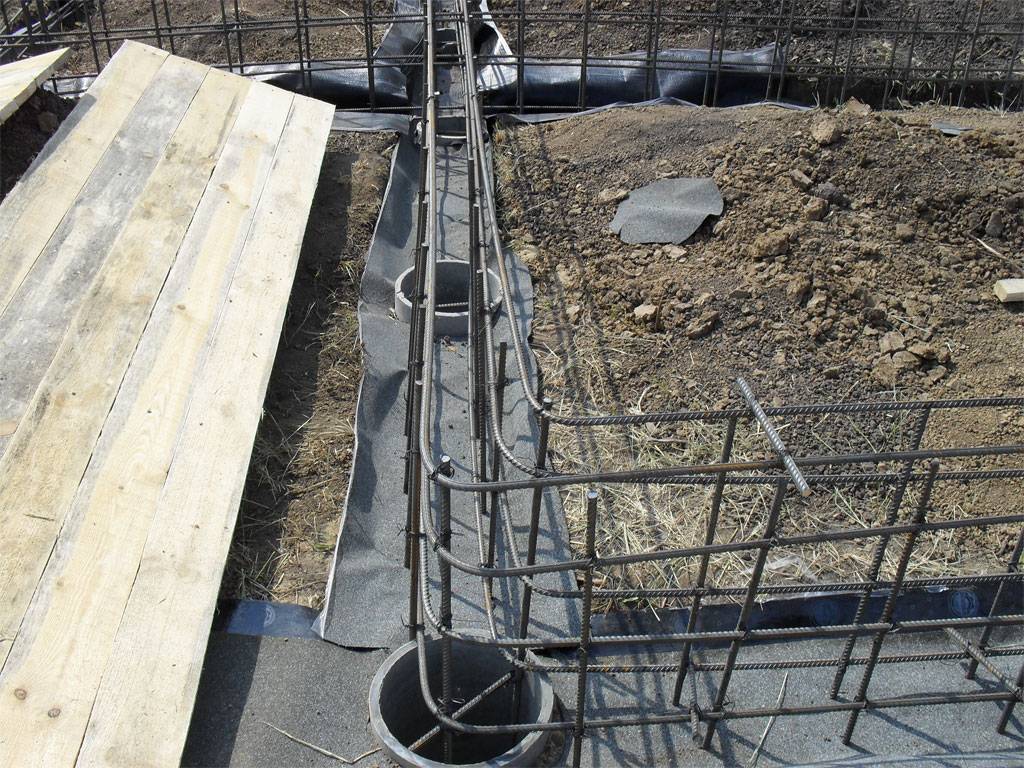

Металлический каркас и его монтаж

Монтировать арматуру для фундамента возможно различными способами. Для начала делается расчет арматуры для фундамента, а затем начинается сборка каркаса и установка опалубки. Установка каркаса производится разными способами.

Во время возведения зданий промышленным способом, металлическая арматура монтируется в каркас с помощью электросварки. Это дает возможность быстрого монтажа всей конструкции.

Правда такой вид сборки имеет свои определенные особенности:

  • Собрать конструкцию возможно только из прутьев, имеющих в маркировке изделия букву «С».
  • При помощи электросварки возникает жесткое крепление прутьев, что больше можно отнести к недостатку.
  • В местах сварки арматура теряет свои показатели прочности.

Другой разновидностью крепления каркаса считается вязка металлических прутьев. Давайте рассмотрим, как вязать арматуру с помощью стальной, вязальной проволоки.

В местах соединения при помощи петли и ее закручивания, прутья скрепляются друг с другом. Этот способ считается лучше сварки, так как создает небольшой люфт для движения, при этом арматура сохраняет первоначальную прочность. Так же этот способ применяется при установке фундамента из стеклопластиковых прутьев.

Армирование каркаса

Монтаж прутьев в фундаментном каркасе зависит от его классификации, для разных типов существует своя особенность. Толщина арматуры для ленточного фундамента может быть от 10 до 14 миллиметров.

Толщину прутка определяет мощность возводимого строения. При установке такого вида каркаса необходимо устройство всего двух поясов армирования: верхнего и нижнего. Оба пояса изготавливаются из ребристых прутьев, скрепляющихся с гладкой арматурой меньшего диаметра.

Нужно знать, что арматура полностью заливается бетоном, на поверхности фундамента не должно быть никаких торчащих концов, таким образом гарантируется прочность каркаса.

Монтаж плитного основания потребует больших затрат, для его устройства. Этот вариант фундамента, в отличие от остальных, обладает наибольшей прочностью, при этом считается самым затратным вариантом.

Для усиления такого типа фундамента применяется ребристая арматура, диаметр которой может быть от 10 до 16 миллиметров. В каркасе укладываются два металлических пояса, имеющих клетки примерного размера 20Х20 сантиметров.

При выполнении устройства любого вида фундамента, необходимо заранее просчитать количество и диаметр прутьев, чтобы в дальнейшем не возникало проблем в момент работы, по его монтажу.

Фото арматуры для фундамента

Арматура для фундамента: вяжем лучший каркас

Внутри железобетонного фундаментного сооружения имеется армированный каркас, арматура для фундамента, которая обеспечивает прочность основания. Он выполнен из определенного сорта толстой металлической проволоки с учетом требуемых характеристик.

Виды армирования

Армокаркас собирается из стержней разного диаметра. Арматура бывает:

  • металлической. Производство стержней проката выполняется из низколегированной стали. Арматурные изделия имеют круглое сечение, толщина которых от 5 миллиметров до 32;
  • стеклопластиковой, композитной. Толщина прутков — 4-20 миллиметров. Подобные изделия устойчивы к коррозии, а также абсолютно не пропускают электричество. Сферой использования — строительство домов, где не допустимы радиопомехи. Данный вид продукции относится к современным изделиям, способным полноценно заменить металлический каркас.

Армирование необходимо в ленточных, плитных, свайных конструкциях. В каждом случае подбирается наиболее подходящий вариант.

Для ленточного фундамента

Формирование каркаса в ленточном основании производится посредством элементов, расположенных в различных направлениях (продольном, вертикальном, поперечном). Выбирая арматурные изделия, обязательно учитываются размеры постройки, какой стеновой материал будет использован, тип грунтовой породы, наличие сезонных деформаций.

Продольное армирования выполняется стальными стержнями. Рифленая арматура способствует хорошей сцепляемости с бетоном и обладает отличными прочностными параметрами, что позволяет усилить фундаментную конструкцию. Такие стержни устанавливаются в местах с высокими нагрузками по растяжению. Для боковых перемычек, где давление низкое, используются гладкие прутья.

Вертикальные стержни каркаса придают фундаментной конструкции повышенную жесткость. В теле ЖБ основания благодаря им удается предотвратить появление трещин.

Высокой прочности позволяют достичь стержни необходимого диаметра. Он указывается в проектной документации. При строительстве ленточного основания обычно используются стальные стержни толщиной до 14 миллиметров. Боковые прутки имеют толщину 4-10 миллиметров.

В ленточном варианте формируются две арматурные сетки. Нижняя конструктивная составляющая в случае просадки грунтовой породы способствует предупреждению разрыва бетона. Верхнее армирование нивелирует негативные явления пучинистых почв.

Поперечное армирование внизу принимает на себя нагрузку на изгиб . Вертикальная часть армокаркаса придает жесткость. Арматурная сетка бывает готовой или монтируется на месте. Наиболее оптимальным при этом считается шаг 0,2 метра.

Основную нагрузку на фундаментную опору создает стеновой материал (кирпич, дерево, пр.). К диаметру арматурного стержня предъявляются требования с учетом тяжести возводимых стен. Деревянная коробка значительно легче кирпичной. Поэтому арматура для фундамента продольная монтируется из прутков толщиной в 12 миллиметров.

Поперечные связи, вертикальные элементы имеют шаг 50 сантиметров. При этом используются десятимиллиметровые стержни.

Важную роль в армировании играет укрепление углов, поскольку именно эта часть основания принимает наибольшую нагрузку. Качественная арматура для фундамента на углах исключает растяжение сетки, а значит, образование трещин.

Правильно выполненный расчет по количеству и размеру прутков позволит достаточно хорошо укрепить фундамент. Соединение продольных и поперечных элементов выполняется вязальной проволокой, которая затягивается на стыке. Выступающие концы необходимо скрутить. Для ускорения процесса применяется специальный пистолет.

Для свайных опор

Основой любого строения является фундамент. Его технические характеристики оказывают влияние на срок службы, целостность сооружения. Поэтому следует ответственно относиться к выбору фундаментной конструкции.

Принимая решение о виде основания, приходится учитывать такие ключевые параметры, как этажность здания, вес постройки, характер грунта. После правильного расчета несущей нагрузки удается найти оптимальное решение.

Использование железобетонных опор служит достойным вариантом для любого дома, здания. Они могут быть установлены на разных видах почв. На одну ЖБ опору допустимой является вертикальная нагрузка в 40 тонн.

Забивная свая представляет собой стержень (обычно квадратного сечения). Для производства этих строительных изделий применяют бетон В22,5–В30.

Износостойкость опор повышается с помощью установки рифленых стержней. Для облегчения внедрения в почву свайной конструкции предусмотрен острый конец.

Арматура для фундамента предотвращает разрушение опор, расположенных в грунте, со стороны которого действуют различные деформирующие силы. При армировании применяются методики монтажа арматуры:

  • продольного вида;
  • продольно-поперечного типа;
  • предварительного напряжения.

В специальных нормативных документах прописаны принципы создания силовой конструкции. При этом учитываются ГОСТы изделий, расстояния между стержнями, требования к характеристикам металлопроката, результаты испытаний железобетонных конструкций.

Продольный монтаж

В этом случае технология предполагает размещение в свае параллельных прутков без применения горизонтальных перемычек. Опора 200х200, 300х300 мм содержит 4 стержня, а столб сечением 350х350 или 400х400 мм вмещает в себя 8 прутков.

Такой вид железобетонных свай предназначается для закладки фундамента в породах средней плотности. К подобному типу почв относятся: супесь, глина, суглинок.

Столбы с продольной арматурой по стоимости дешевле остальных. Однако они имеют невысокую сопротивляемость к нагрузкам (сгибающим и растягивающим). Поэтому сфера применения таких железобетонных опор ограничена.

Продольно-поперечный тип арматуры

К продольно-поперечному виду относится арматура с продольными прутьями и приваренными горизонтальными перемычками. Между крайними поперечными элементами выдерживается шаг в 100 мм, а в середине – 200.

Сваи с продольно-поперечным каркасом считаются устойчивыми к высоким нагрузкам. Они хорошо переносят воздействие со стороны крупнообломочных пород. Поэтому использование таких армированных опор способствует успешному промышленному и жилищному строительству на грунтах:

  • вечномерзлых;
  • песчаных;
  • глинистых высокой плотности;
  • с каменистыми включениями.

Такие сваи также подходят для строительства причалов, мостов, дамб.

Методика предварительного напряжения

Сваи, изготавливаемые с армированием по технологии предварительного напряжения, проходят несколько стадий производства. Армокаркас помещают в металлическую форму, чтобы его растянуть посредством гидравлического домкрата. Плотность стали при этом уменьшают воздействием СВЧ-поля. Далее выполняется заполнение опалубки раствором.

После схватывания бетона производится ослабление натяжения. Поэтому прутья принимают первоначальное состояние. Бетон становится максимальной плотности за счет сжимающих сил.

Фундамент на сваях с подобным видом армирования бывает надежным в условиях, при которых на конструкцию оказывают сильное влияние растягивающие и изгибающие нагрузки. Он подходит для построек на воде и наземных сооружений.

Заказать строительство фундамента можно в компании Таймсвай, которая занимается производством и монтажом винтовых и забивных свай. Железобетонные сваи подлежат обязательному армированию.

При производстве забивных опор для формирования острия арматурные пруты загибают в конце каркаса. Верхняя часть сваи защищена дополнительной арматурой, позволяющей воспринимать удары молота.

Соединение узлов армокаркаса производится с помощью сварки или вязальной проволоки. Образовавшиеся швы гидроизолируют.
Армирование железобетонных свай осуществляется с учетом требований СНиП. В силовой конструкции состав продольной арматуры не может быть ниже 0,1%. Количество прутков подбирается в соответствии с расчетом опорной площади фундамента. Хомуты делаются с учетом каркасной конфигурации. Для удобного выполнения расчета используется чертеж конструкции с проставленными размерами.

Работы выполняются по следующему алгоритму:

  • для подготовки арматуры требуется нарезать прутки необходимой длины;
  • прутьям придается нужная форма;
  • на рабочей поверхности укладывают параллельно рифленые арматуры;
  • подготовленные квадраты надевают на продольные стержни. Фиксация выполняется сваркой или обвязочной проволокой;
  • конструкцию переворачивают, закрепляют две продольные арматуры;
  • металлический каркас покрывают гидрофобным составом.

Благодаря используемой технологии армирования удается обеспечить хорошую прочность свайного фундамента. Железобетонные опоры приобретают стойкость к деформирующим нагрузкам, возникающим при эксплуатации и монтаже.

Преимущества железобетонных свай:

  • стоимость свайного фундамента получается дешевле, чем ленточного;
  • быстрая установка. За одну смену удается забить до 40 опор;
  • экономичность. Расход бетона сокращается процентов на 30, затраты на разработку почвы – на 80%;
  • всесезонность. Монтаж свай может выполняться в любой сезон;
  • отсутствие земельных работ. Для забивки железобетонных опор подходит даже каменистая почва;
  • устойчивость. Благодаря установке ж/б сваи ниже глубины промерзания грунта предотвращается эффект пучения;
  • износостойкость. ЖБ опоры имеют антикоррозийные свойства. Срок их эксплуатации более 200 лет;
  • возможна установка в разных видах грунта. Проблемные почвы не являются исключением.

Сфера применения

Свайный фундамент применяется в современной действительности достаточно широко. Он подходит под жилые дома, промышленные, складские постройки, мостовые конструкции. Данный вид основания считается универсальным. На нем можно возводить сооружения панельные, из бетона, дерева, кирпича, прочих материалов. В суровых условиях, на воде или слабых почвах обычная фундаментная конструкция может быть быстро разрушена под воздействием внешних сил. Свайный ЖБ фундамент не боится ничего. В средней полосе России решение о формировании свайного основания позволит сэкономить финансовые средства и время при возведении дома

схемы, расчет диаметра арматуры, расположение в углах и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длина в десятки раз превышает глубину и ширину. Благодаря такой конструкции практически все нагрузки распределяются по ленте. Сам по себе бетонный камень не может компенсировать эти нагрузки: его прочность на изгиб недостаточна. Для придания конструкции повышенной прочности используется не просто бетон, а железобетон – это бетонный камень с расположенными внутри стальными элементами – стальной арматурой. Процесс укладки металла называется армированием ленточного фундамента. Сделать его своими руками несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и марка арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент, необходим проект. С другой стороны, если вы строите небольшую постройку, то можно попробовать, исходя из общих рекомендаций, сделать все самостоятельно, в том числе спроектировать схему армирования.

Содержание статьи

  • 1 Схема армирования
    • 1.1 Какая нужна арматура
  • 2 Расчет арматуры ленточного фундамента своими руками
    • 2.1 Определение толщины арматуры
    • 2.2 Этап установки
  • 3 Армирование углов
  • 4 Армирование подошвы ленточного фундамента
  • 5 Сколько нужно стержня
  • 6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении прямоугольник. И этому есть простое объяснение: эта схема работает лучше всего.

Армирование ленточного фундамента с высотой пояса не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу в мороз давят силы пучения, сверху — нагрузка от дома. В этом случае середина ремня почти не нагружена. Для компенсации действия этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелкозаглубленных и среднезаглубленных фундаментов (глубиной до 100 см) этого достаточно. Для глубоких поясов требуется 3 пояса: слишком большая высота требует усиления.

О глубине фундамента можно прочитать здесь.

Для большинства ленточных фундаментов армирование выглядит так

Для того, чтобы рабочая арматура находилась на нужном месте, ее определенным образом закрепляют. И делают они это с помощью более тонких стальных стержней. Они не участвуют в работе, а только удерживают рабочую арматуру в определенном положении — создают структуру, поэтому такой вид арматуры называют структурным.

Для ускорения работы при вязании армирующего пояса используются зажимы

Как видно на схеме армирования ленточного фундамента, стержни продольной арматуры (рабочая) связаны с горизонтальными и вертикальными опорами. Часто их делают в виде замкнутой петли — зажима. С ними проще и быстрее работать, а конструкция надежнее.

Какая нужна арматура

Для ленточного фундамента используются два вида стержня. Для продольных, несущих основную нагрузку, требуется класс АII или АIII. Причем профиль обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую АИ первого класса, толщиной 6-8 мм.

Недавно на рынке появилась фурнитура из стеклопластика. По заверениям производителей, он обладает лучшими прочностными характеристиками и более долговечен. Но многие проектировщики не рекомендуют использовать его в фундаментах жилых домов. По нормам это должен быть железобетон. Характеристики этого материала давно известны и рассчитаны, разработаны специальные профили армирования, которые способствуют тому, что металл и бетон объединяются в единую монолитную конструкцию.

Классы и диаметры арматуры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучалось. Если вы хотите поэкспериментировать, используйте стекловолокно. Нет — берите железную фурнитуру.

Самостоятельный расчет арматуры ленточного фундамента

Любые строительные работы нормируются ГОСТ или СНиП. Армирование не является исключением. Это регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество необходимой арматуры: она должна составлять не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится путем умножения длин его сторон. Если лента 80 см в глубину и 30 см в ширину, то площадь будет 80 см * 30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиП она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 … Теперь методом подбора определяем диаметр стержней и их количество.

Цитаты из СНиП, которые относятся к армированию (для увеличения картинки щелкните по ней правой кнопкой мыши)

Например, мы планируем использовать арматуру диаметром 12 мм. Площадь его поперечного сечения 1,13 см 2 (рассчитывается по формуле площади круга). Оказывается, для предоставления рекомендаций (2,8 см 2 ) нам нужно три стержня (или еще говорят «нитки»), так как двух явно недостаточно: 1,13 * 3 = 3,39 см 2 , что больше 2,8 см 2 , что рекомендует СНиП. Но три нити нельзя разделить на два ремня, и нагрузка будет значительной с обеих сторон. Поэтому кладут четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого стержня 0,79 см 2 … Если умножить на 4 (минимальное количество стержней рабочей арматуры для ленточного каркаса), то получим 3,16 см 2 , чего тоже хватает с запасом. Так для этого варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж выполняется с помощью стержней с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента мы разобрались, нужно определить с каким шагом монтировать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров также существуют методы и формулы. А вот для небольших построек проще. Согласно рекомендациям стандарта, расстояние между горизонтальными ветвями не должно быть более 40 см. Они ориентируются на этот параметр.

Как определить на каком расстоянии прокладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находиться в бетоне. Минимальное расстояние от края 5 см. Исходя из этого, рассчитывается расстояние между брусками: как по вертикали, так и по горизонтали оно на 10 см меньше размеров ленты. При ширине фундамента 45 см получается, что между двумя нитями будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует стандарту (менее 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными брусьями

Если наша лента 80*30 см, то продольная арматура располагается на расстоянии 20 см друг от друга (30 см — 10 см) . Так как основания среднего фундамента (высотой до 80 см) требуют двух поясов арматуры, один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот стандарт есть и в СНиП: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента рассчитывалось своими руками. Но учтите, что не учитывалась ни масса дома, ни геологические условия. Мы исходили из того, что эти параметры были основаны на калибровочной ленте.

Армирование углов

При строительстве ленточного фундамента самым слабым местом являются углы и примыкание стен. В этих местах подключаются нагрузки от разных стен. Чтобы они успешно перераспределились, необходимо правильно связать арматуру. Просто подключать его неправильно: этот способ не передаст нагрузку. В результате через некоторое время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: либо используются отводы — Г-образные хомуты, либо продольные нити делаются на 60-70 см длиннее и загибаются вокруг угла

Во избежание такой ситуации при армировании углов применяются специальные схемы используется: штанга перегибается с одной стороны на другую. Этот «нахлест» должен быть не менее 60-70 см. Если длины продольной планки для изгиба недостаточно, используйте Г-образные хомуты со сторонами не менее 60-70 см. Схемы их расположения и крепления арматуры показаны на фото ниже.

По такому же принципу армируются примыкающие стены. Также желательно взять арматуру с запасом и согнуть ее. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточный фундамент (для увеличения рисунка щелкните по нему правой кнопкой мыши)

Обратите внимание: в обоих случаях в углах шаг поперечных перемычек уменьшен вдвое . В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень большой несущей способностью, на пучинистых грунтах или под тяжелыми домами часто ленточные фундаменты делают с подошвой. Он передает нагрузку на большую площадь, что придает большую устойчивость фундаменту и уменьшает величину просадок.

Чтобы подошва не разваливалась от давления, ее также необходимо армировать. На рисунке показаны два варианта: одно- и двухпоясная продольная арматура. Если грунт сложный, с сильной склонностью к зимнему запеканию, то можно укладывать два пояса. Для нормальных и среднебогатых почв достаточно одного.

Уложенные в длину стержни арматуры рабочие. Их, так же как и для ленты, берут второго или третьего класса. Они располагаются на расстоянии 200-300 мм друг от друга. Они соединяются с помощью коротких стержней.

Два способа армирования основания ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва не широкая (жесткая схема), то поперечные сечения конструктивны и не участвуют в распределении нагрузки. Затем их делают диаметром 6-8 мм, загибают на концах так, чтобы они закрывали крайние стержни. Привязал к каждому вязальной проволокой.

Если подошва широкая (гибкий рисунок), поперечное усиление в подошве также работает. Она сопротивляется попыткам почвы «обрушить» ее. Поэтому в данном варианте подошвы используется ребристая арматура того же диаметра и класса, что и продольная.

Сколько нужно стержня

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам нужно. Они укладываются по всему периметру и под стены. Длина ленты будет равна длине одного арматурного стержня. Умножив его на количество нитей, вы получите необходимую длину рабочей арматуры. Затем к полученной цифре прибавьте 20% – запас на стыки и нахлесты. Именно столько в метрах вам понадобится рабочей арматуры.

Считаешь по схеме сколько продольных нитей, потом считаешь сколько нужно конструктивных стержней

Теперь нужно рассчитать количество конструктивной арматуры. Учитывайте, сколько должно быть поперечных перемычек: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиП). Затем вычисляете, сколько потребуется на изготовление одной перемычки (ширину арматурного каркаса сложите с высотой и удвойте ее). Полученную цифру умножьте на количество перемычек. Вы также добавляете 20% к результату (за связи). Это будет количество конструктивной арматуры для усиления ленточного фундамента.

По аналогичному принципу считаем количество, которое необходимо для усиления подошвы.
