Гост на закладные изделия: ГОСТ Р 57997-2017 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций в России

Для армирования и крепления монолитных ж/б конструкций и сооружений применяются арматурные и закладные изделия (АЗИ) со сварными, вязаными и механическими соединениями. Форма и размеры металлоизделий, тип соединений, механические характеристики стали, применяемой для изготовления АЗИ, нормируются требованиями ГOCT 10922.

Применение

Строительство и соединение ж/б сооружений технически невозможно без применения дополнительных элементов. Хотя бетон и относится к материалам, обладающим высокой прочностью, он неудовлетворительно работает на растяжение и изгиб. Армокаркасы, применяемые в составе железобетонных конструкций, делают сооружения более прочными, повышают устойчивость к комбинированным нагрузкам. Близость коэффициентов теплового расширения бетона и углеродистой стали, высокие прочностные характеристики и сравнительно невысокая стоимость металлоизделий из конструкционной стали обуславливают широкое применение АЗИ в промышленном и гражданском строительстве.

Разновидности

По типу конструкции сварные AЗИ делятся на отдельную стержневую арматуру, армокаркасы, плоские и рулонные сетки, закладные металлоизделия.

Основные виды металлоизделий, применяемых для упрочнения бетона:

Сетки

Сетки для армирования бетона изготавливаются с квадратными или прямоугольными ячейками. Толщина прутков, которые используются в производстве сеток, составляет от З,0 до 10,0 мм. Сварное ячеистое полотно поставляется в рулонах или картами.

Армокаркасы

Стальные армокаркасы для упрочнения ж/б конструкций делают плоскими или в виде пространственных конструкций. Для изготовления сварных металлокаркасов используют прутки одинаковой или разной толщины.

Закладные

Металлоизделия открытого или закрытого типа конструируются с разным расположением анкерных стержней. Они могут располагаться перпендикулярно, под наклоном, параллельно. Существуют также закладные с комбинированным расположением стержней.

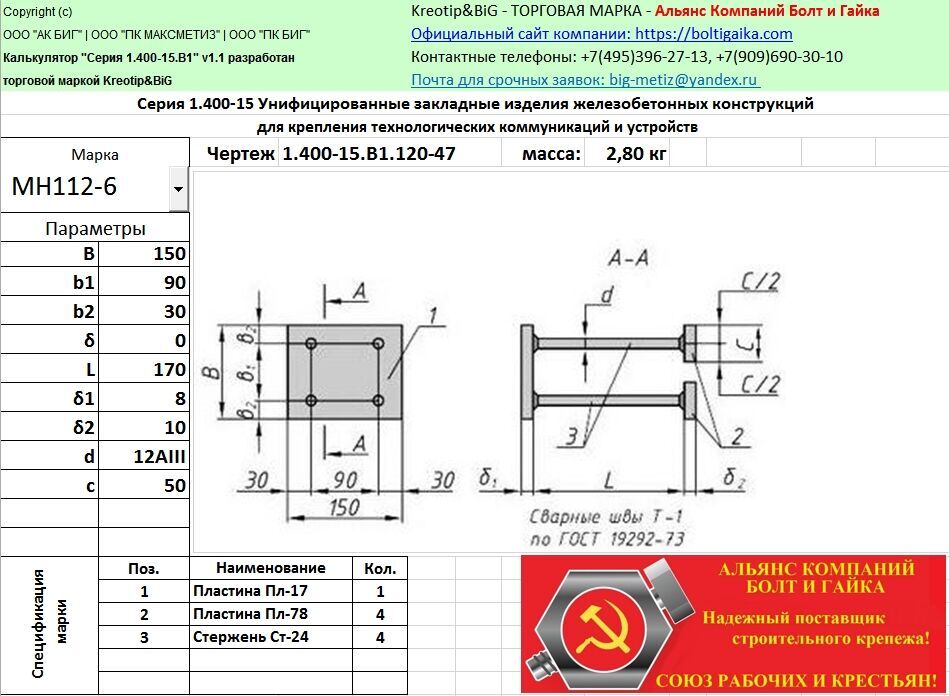

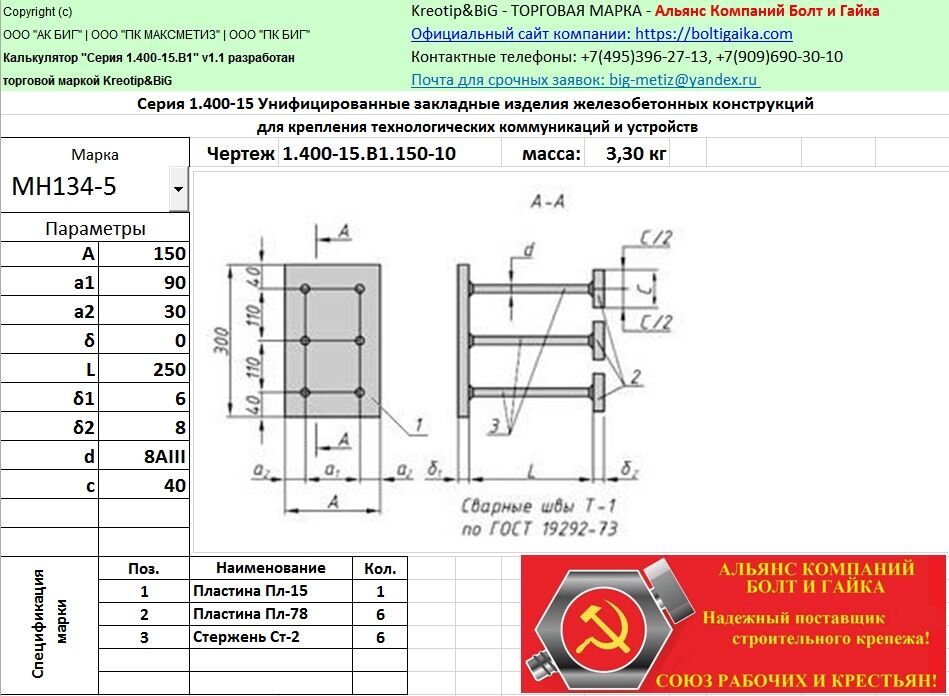

На рисунке ниже показаны варианты расположения анкеров в закладной.

Параметры рулонных и плоских сеток регламентируются ГOCT 2З279 и ГOCT P 52544-З006. Качество неразъемных соединений регламентируется ГОCT 14098, что обеспечивает способность армокаркасов воспринимать расчетные нагрузки.

Арматурная сталь

В качестве материала для производства закладных и армокаркасов используется арматура гладкая и с периодическим рифлением поверхности. Стандартный диаметр прутков от З,0 до 80,0 мм.

Таблица. Размеры и масса стальной арматуры.

Вес прутков рассчитывается с учетом средней плотности стали 7,85 10З кг/мЗ и указан справочно.

Технические требования

В производстве AЗИ используются стержни из углеродистых и низколегированных марок стали. Максимальные отклонения армокаркасов, сеток и закладных изделий определяются классом точности ж/б конструкций по ГOCT 21779.

Каждая партия АЗИ проходит выходной контроль на заводе-изготовителе. Металлоизделия отправляются на реализацию кромками пластин, очищенными от наплывов металла после высокотемпературной резки. На поверхности готовых изделий не допускается наличия окислов, следов коррозии, остатков масла и прочих загрязнений. Оценке подлежат такие параметры, как соосность арматурных прутков, симметричность и створность при накладке стержней, длина нахлеста, а также качество сварных швов. Не допускается наличие в швах шлака, прожогов, свищей, непроваренных участков.

Таблица. Показатели временного сопротивления соединительных швов.

На тару при транспортировке изделий крепится ярлык, где указываются марки AЗИ, количество металлоизделий, № партии, день и время производства, отметки OTK. Арматурные сетки в рулонах снабжаются ярлыками с нанесенной маркировкой изделия, №партии, дата производства продукции, масса одного рулона, отметка отдела техконтроля.

Механические соединения

В производстве арматурных элементов помимо сварных применяются нахлесточные и механические соединения с применением опрессовки. Это способ используется для соединения прутков толщиной от 16,0 до 40,0 мм. Для изготовления обжимных муфт применяется листовая сталь марки Cт10 толщиной от 5,0 до 14,0 мм. Опрессовка муфт производится на монтажной площадки с помощью переносных прессов в несколько приемов. Данная технология позволяет создавать прочные соединения, которые увеличивают надежность ж/б и упрощают бетонирование конструкций.

Соединения резьбового типа

Такие соединения применяются для соединения встык арматурных стержней толщиной от 12,0 до 40,0 мм. Концы прутков обтачивают и нарезают на них резьбу с помощью переносного оборудования, после чего накручивают на них муфту. Механические характеристики резьбовых соединений соответствуют требованиям ГОCT 10922.

Вязаные соединения

Этот способ монтажа используется на большей части строящихся объектов. Востребованность вязаных соединений обусловлена простотой их монтажа, надежностью, прочностью, способностью воспринимать серьезные комбинированные нагрузки.

Как проводится приемка АЗИ с разными видами соединений

До начала бетонных работ закладные и армокаркасы принимаются представителями службы контроля завода-производителя или строительной организации. Приемка продукции проводится по результатам проведенных испытаний — механических, УЗ-контроля, визуального осмотра.

Контрольная приемка заключается в визуальном осмотре металлоизделий, проверке наличия и качества соединений арматурных прутков, качества и чистоты поверхности арматурной стали, проверке соответствия формы и размеров металлоизделий. Браком не является наличие на поверхности металла тонкого слоя ржавчины, которая растворяется в условиях воздействия щелочной среды цементного раствора. Большой слой ржавчины должен быть счищен с поверхности металлоизделия с помощью проволочных щеток с последующим удалением мусора продувкой сжатым воздухом. При приемке армокаркасов проверяется класс арматуры, толщина прутков, их количество в соответствии с госстандартом и проектом.

Металлоизделия принимаются партиями. Партия должна состоять из металлоизделий одной марки, которые изготовлены одним способами. В составе одной партии может быть не более двухсот соединений. Если ранее принято не менее пяти партий, то по запросу заказчика количество соединений может быть увеличено до четырехсот. При выявлении брака в составе увеличенной партии, дальнейшая комплектация партий возвращается к прежнему объему.

Также осуществляется выборочный контроль соответствия АЗИ установленным стандартам по следующим параметрам:

● класса, толщины, марок;

● длины прутков, шагу их расположения в конструкции;

● качества сварных швов, механических или резьбовых соединений. .

Результаты проверки оформляются документально. Акт испытаний передается представителю строительно-монтажной организации.

Методы контроля

Для определения размеров и геометрических параметров АЗИ применяются измерительные инструменты, обеспечивающие необходимую точность измерений. Оценка качества поверхности металлоизделий проводится с применением увеличительных приборов. Для проведения механических испытаний используются лабораторное оборудование с разрывным усилием до 100 тc. Изделия с механическими соединениями проверяют на устойчивость к нагрузкам на растяжение, вязаные — на плотность вязки и кол-во вязаных узлов.

Требования к перевозке и хранению

Условия перевозки продукции должны исключать деформационное воздействие на металлоизделия. Плоские сварные сетки увязывают в пакеты и укладывают горизонтально. Вес грузового места определяет заказчик. Закладные рассортировывают по маркам и укладывают в деревянные ящики или контейнеры. Рулонные сетки оборачиваются в бумагу или специальную ткань для упаковки. На транспортную тару наносится маркировка и манипуляционные знаки согласно ГOCT 14192.

В качестве транспортного средства для перевозки пачек, рулонов, контейнеров, ящиков может использоваться автомобильный и железнодорожный транспорт. Погрузо-разгрузочные работы производятся механизированным способом — с помощью кранов или автопогрузчиков. Хранить металлоизделия рекомендуется в крытых помещениях. Сетки в картах укладываются в штабеля высотой до двух метров, сетка в рулонах — в три яруса.

В нашей компании можно купить из наличия или заказать изготовление закладных, плоских и объемных арматурных каркасов по чертежам заказчика.

Предлагаем выгодные условия сотрудничества:

● Качественные материалы. Для изготовления металлоизделий и пространственных конструкций мы используем сертифицированные материалы, качество которых соответствует российским и европейским стандартам.

● Собственное производство. Мы располагаем современным оборудование для резки и сварки металла.

● Соблюдение оговоренных сроков. Всегда объективно оцениваем время, необходимое для выполнения заказа. Поэтому всегда вовремя выполняем заказы любого объема и сложности точно в сроки, указанные в договоре.

● Индивидуальный подход. На оптовые заказы делаем скидки, для постоянных клиентов возможна отсрочка оплаты на срок до З0 дней.

● Быстрая доставка. Организуем оперативную доставку готовых изделий на объект заказчика.

● Оптимальные цены. Мы стремимся к долгосрочному взаимовыгодному сотрудничеству и не завышаем стоимость услуг. Стоимость закладных и арматурных элементов в нашей компании ниже, чем у конкурентов.

Чтобы сделать заявку или уточнить условия оплаты и сроки выполнения заказа, позвоните в отдел продаж нашей компании по телефону, закажите обратный звонок или напишите нам на электронную почту.
