Сетки соответствующие ГОСТ 23279-85 | Санкт-Петербург

Настоящий стандарт распространяется на сварные плоские и рулонные сетки, изготовляемые из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях.

Область применения:

• Армирование сборных железобетонных конструкций и изделий
• Армирование монолитных железобетонных конструкций и изделий

Сетки можно подразделить на два вида:
По диаметрам стержней:

• Тяжелые (сетки, имеющие в одном направлении стержни диаметром 12 мм и более)
• Легкие (сетки с продольными и поперечными стержнями диаметром от 3 до 10 мм включительно)

По расположению рабочей арматуры:

• с рабочей арматурой в одном из направлений (продольном или поперечном) и распределительной арматурой в другом направлении
• с рабочей арматурой в обоих направлениях

Сетки изготовляют следующих типов:

Сетки соответствующие ГОСТ 23279-85

Back to Top

Сетка сварная в рулонах — ГОСТы и нормативные документы

ГОСТ 23279-2012 (85) регламентирует производство сварных сеток (плоских или рулонах), которые производятся на предприятиях, выпускающих продукцию для строительных организаций. Изделия используются для армирования сборных или монолитных бетонных изделий или железобетонных конструкций. Также их можно использовать для строительства различных небольших построек, таких как теплицы, хозяйственные постройки, беседки и т. д.

Для производства рулонных сеток применяется термически необработанная низкоуглеродистая проволока общего назначения (ГОСТ 3282-74).

ГОСТ 23279 опубликован редакциях 1985 и 2012 годов практически одинакового содержания.

Арматурные сетки подразделяются по ГОСТ 23279-2012 (85) по следующим характеристикам:

• диаметр (сечение) прутков или проволоки;
• конструктивное расположение арматуры.

От того, какой диаметр арматуры используется для производства, этот параметр делится:

• легкие — имеют поперечные, продольные стержни от 3 до 10 мм;
• тяжелые — стержни, расположенные в одном направлении, имеющие диаметр 12 мм.

Сетки только легкие, с продольно ориентированной рабочей арматурой в проволоке диаметром от 3 до 5 мм. Все стержни в одном направлении должны иметь одинаковый диаметр.

Ячейки могут быть квадратными (50×50, 100×100, т.д.) или прямоугольными. Общая ширина рулонов от 1 до 2 м, длина от 30 до 50 м. Также выпускаются рулоны шириной 0,15, 0,2, 0,5 м для удобного использования для индивидуального строительства.

Сетка в рулонах может быть оцинкованной, из оцинкованной проволоки, покрытой ПВХ.

Сетка сварная оцинкованная в рулонах (ГОСТ 2715-75) изготавливается по техническому заданию, разрабатываемому каждым производителем индивидуально.

После сварки сетка покрывается цинком горячим способом, который надолго защищает ее от непогоды. Изделие обычно выпускается с ячейкой от 5 до 100 мм, диаметром проволоки от 0,5 до 2,5 мм. За последние несколько лет зарекомендовала себя сетка с ячейкой 50х50 мм с шириной рулона 1,5 м, которая нашла широкое применение для садовых заборов, складок, при штукатурных и кладочных работах. Благодаря оцинкованному покрытию сварная сетка в рулонах имеет высокую прочность, долговечность, но их стоимость высока, так как нанесен технологически плотный слой цинка.

Изготавливают сварную сетку покрытую полимером (ПВХ) согласно ТУ 1275-012-00187205-2002.

Изготавливается в рулонах стандартной длины, упакованных в полиэтиленовую пленку. Материал — низкоуглеродистая холоднотянутая проволока круглого профиля диаметром 1,4–2,5 мм.

Использование этого продукта в строительстве, других сферах позволяет:

• за счет точных размеров, соответствия заявленным техническим параметрам упростить конструкцию, сократить время производственного цикла;
• экономия материалов за счет отсутствия отходов при правильной планировке;
• обеспечить высокое качество кладки, благодаря высоким прочностным характеристикам изделий.

Имеет высокую прочность, надежность, долговечность, с доступной ценой.

Области применения:

• ограждение дачных участков, приусадебных участков;
• ограждение спортивных, детских площадок
• птицеводство, звероводство — клетки для содержания птиц, пушных зверей;
• декоративные заборы, ширмы.

Характеристики арматурной сетки

ООО «Завод решетчатых решеток» занимается производством и поставкой арматурной сетки для строительства.

Изделия изготавливаются в соответствии с ТУ У 25.1-41336154-002:2020 по типовому или индивидуальному чертежу заказчика.
Оборудование позволяет производить сварку арматурного проката диаметром от 5 до 16 мм, изготовленного в соответствии с требованиями ДСТУ 3760, ГОСТ 6227, ГОСТ 3282, ГОСТ 5781, ГОСТ 10884, DIN 488-1, БДС 4449., СР EN 43.

Арматурная сетка изготавливается из стержней следующих марок:

• Вр-1 – холоднодеформированная;
• А ІІІ 20 Г 2 С — горячеваренные;
• А ІІІ 25 Г 2 С — горячеваренные;
• А 240 – горячеварные;
• А 400 С – горячеваренный;
• А 500 С – горячеваренный;
• В 500 С – холоднодеформированный.

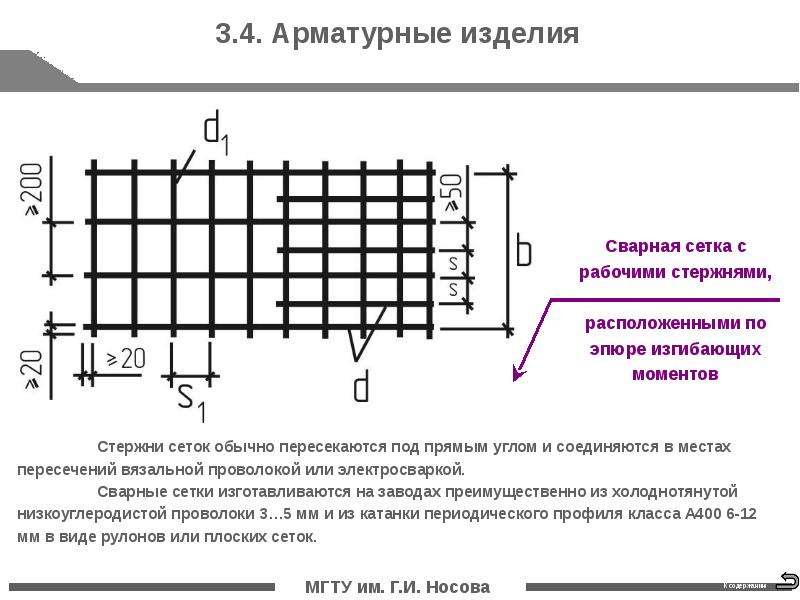

Сетка армирующая объединяет основную и распределительную арматуру и состоит из стальных стержней диаметром от 5 до 16 мм включительно, уложенных в двух взаимно перпендикулярных направлениях и соединенных в стыках контактной электросваркой.

Сварные сетки изготавливают с шагом между отдельными продольными стержнями 100-150 мм и поперечными стержнями с нерегламентированным шагом 1 мм от 50 мм до 400 мм. Ширина сетки по осям крайних стержней от 1200 до 2750 мм; длина сетки от 2000 до 6000 мм.

Прутки различного диаметра используются для изготовления арматурной сетки. Облегченные решетки изготавливаются, если диаметр прутка не превышает 10 мм. Тяжелые решетки производятся при диаметре прутка 12-16 мм.

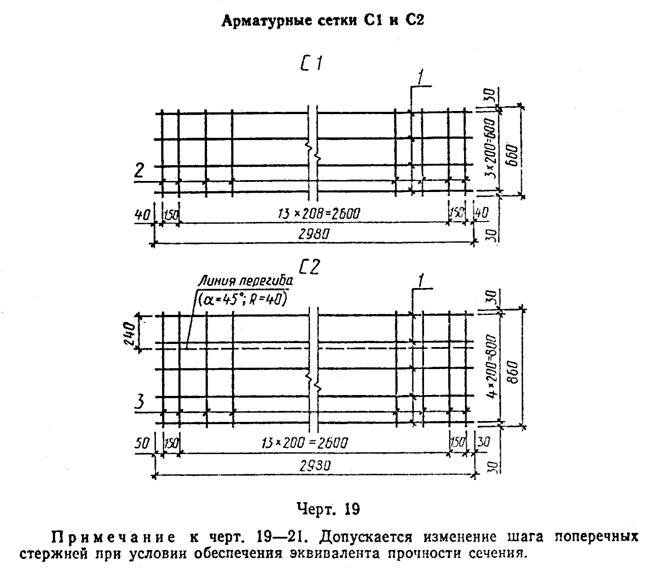

Схемы арматурной сетки могут быть квадратными и прямоугольными, при этом согласно техническим требованиям (ТУ) стержни одинакового диаметра всегда располагают в одном направлении. Использование готовой арматурной сетки является альтернативой сетке-сетке и проволочной сетке. Такая армирующая сетка значительно облегчает, ускоряет и удешевляет строительный процесс.

L – длина сетки, W – ширина сетки, aLW – продольный интервал, aCW – поперечный интервал, dLW – диаметр продольного стержня, dCW – диаметр поперечного стержня, eLW1 – выступ продольного стержня спереди, eLW2 – выступ продольного стержня сзади, eCW1 – выступ перекладины справа, eCW2 – выступ перекладины слева

Таблица 1 – – Размер ячеек

#	Название размера	Значение, мм
1	L – длина сетки	2000 – 6000
2	Вт – ширина сетки	1200 – 2750
3	aLW – продольный интервал
	Шаг продольных стержней 100 мм	100/200/300/400/500/600/700/800/900/1000
	Шаг продольных стержней 150 мм	150/300/450/600/750/900/1050/1200
4	aCW – поперечный интервал *	50* – 400*
5	dLW – диаметр продольного стержня	5 – 16
6	dCW – диаметр поперечины	5 – 16
7	eLW1 – выступ продольной тяги спереди	10 – 80 × dLW – диаметр продольного стержня
8	eLW2 – выступ продольной штанги сзади	10 – 80 × dLW – диаметр продольного стержня
9	eCW1 – выступ поперечной тяги справа	5 – 80 × dCW – диаметр поперечины
10	eCW2 — выступ поперечины слева	5 – 80 × dCW – диаметр поперечины
Примечание . * Кратность шага ригеля без регулировки шага 1 мм от 50 мм до 400 мм.

Возможные размеры продольных стержней – 10 – 80 × dLW – диаметр продольного стержня.
Возможные размеры выпусков поперечин – 5 – 80 × dLW – диаметр продольного стержня.
В зависимости от потребностей или задач заказчика армирующая сетка может производиться без наружных выпусков.

К основным преимуществам использования армирующей сетки можно отнести следующее:

• изготовлена ​​на высокотехнологичном и высокоточном современном оборудовании методом контактной точечной сварки;
• высокая прочность в местах сварки и выдерживание значительных растягивающих и растягивающих нагрузок, значительная стойкость к разрушению;
• позволяют значительно повысить производительность и производительность в строительстве или других приложениях;
• сократить трудозатраты и снизить сметную стоимость работ в 2– 3 раза в строительстве или других приложениях;
• отсутствие отходов при строительстве за счет возможности использования армирующей сетки нестандартных размеров;
• широкий ассортимент, Возможность изготовления сетки нестандартных размеров по индивидуальному заказу; высокие стандарты качества;
• минимальное время изготовления.

Крестообразные соединения стержней в местах пересечения выполняются на высокотехнологичном и высокоточном современном оборудовании методом контактной электросварки.

На сетках с основными стержнями из нелегированной стали класса А-1 все участки стержней должны быть сварными. На сетках с основными стержнями с периодической профильной сваркой секций стержней через одну или две секции в шахматном порядке допускается, если это было указано в чертежах сетки. В сетке допускается не более двух несваренных отрезков стержней площадью 1 м2 сетки от общего количества сварных отрезков. Стержни в местах сварки должны иметь разрывное усилие или предел прочности при растяжении не ниже указанного в ДСТУ Б В.2.6-168. Прочность сварных соединений стержней должна соответствовать требованиям ДСТУ Б В.2.6-168.

Если к сварным соединениям стержней, расположенных в двух или одном направлении, не предъявляются требования по однородности прочности, то недостаточная нагрузка при испытании должна составлять не менее 50 % предела прочности стержней на разрыв или предела прочности арматурной стали на растяжение меньшего диаметра. Крестообразное соединение стержней сетки не должно разрушаться от ударных воздействий при свободном падении сетки с высоты 1 м. Стыковые сварные соединения стержней должны выполняться контактной точечной сваркой на современном оборудовании. Прочность стыковых сварных соединений стержней должна соответствовать требованиям ДСТУ Б В.2.6-168. Основная арматура на стержне длиной 6 м не должна иметь более двух стыковых соединений. Стыковые соединения стержней, проложенных в одном направлении в пределах шага арматуры в другом направлении, допускаются не менее чем в трех стержнях.

Сетка металлическая ꏍ сетка стальная цена

Сетка рабица ➠

Металлическая сетка-рабица оцинкованная и неоцинкованная изготавливается по ГОСТ 5336-80, 1 ТУ 814-4 97, ТУ У 28.7-31122898-001:200.

Ячейка: 10-100 мм. Диаметр проволоки: 1,4-5,0 мм.

Применение сетки стальной рабицы:

для ограждений, изготовления вольеров и клеток для птиц и животных, теплоизоляционных работ, крепления горных выработок в шахтах, для оштукатуривания, просеивания сыпучих материалов. Цена в гривнах с НДС (опт).

Сетка плетеная Казачка с полимерным покрытием ➠

Ячейка: от 20 мм до 60 мм. Диам. стальная проволока: от 2,5 до 4,0 мм. Диаметр сердцевины: от 1,65 мм до 2,5 мм.

Оцинкованные и неоцинкованные с полимерным покрытием (ПВХ — поливинилхлорид).

Применение:

для изготовления металлических заборов, ограждений теннисных кортов, футбольных полей, спортивных площадок. Цена в гривнах с НДС (оптом и в розницу).

Сетка сварная ➠

ТУ У 322-001-1172-95, ТУ У 27.1-4-550-2003, ТУ У 14-4-452-95 Ячейка: 3,0 — 4-452-99 9000 250 мм. Диаметр стальной проволоки: от 0,6 мм до 5,0 мм.

Применение:

в качестве строительной и штукатурной сетки металлической , ограждения площадок, изготовления каркасов для теплиц, клеток для птиц и животных, ландшафтного дизайна, для кирпичной кладки, железобетона, для армирования стекол, армирующего материала для теплоизоляции труб. Цена в гривнах с НДС (опт и розница).

Еврозабор — сетка сварная для заборов ➠

Ячейка: 50×50 мм и 50×100 мм.

Стальная проволока с покрытием из ПВХ диаметром : 2,5 мм.

Применение:

Заборы и ограждения металлические для приусадебных и дачных участков, ограждения спортивных площадок и парковых зон. Цена в гривнах с НДС (опт и розница).

Кладочная сетка для армирования ➠

Ячейка: от 30 мм до 180 мм. Проволока стальная ВР-1 диаметром от 3,0 мм до 5,0 мм

Применение сетки кладочной:

для армирования железобетонных конструкций, под кирпичную кладку, под плитку, армирование полов. Цена в грн с НДС (опт и розница).

Сетка облегченная Казачка™ ➠

Ячейка варьируется по высоте. Диаметр стальной проволоки: от 2,0 мм до 3,0 мм. Проволока стальная низкоуглеродистая общего назначения, термически необработанная, оцинкованная.

Применение:

для ограждения дорог, садов, сельскохозяйственных полей и лесов, ограждения участков в лесу с молодыми насаждениями.

Самая дешевая металлическая сетка для ограждения . Цена в грн с НДС (опт и розница).

Лесная сетка Uzelfix➠

Высокоуглеродистая проволока диаметром 2,5 мм. Ширина ячейки 150 мм (опционально 300 мм). Высота сетки 1,55 м, 2 м. Длина рулона 50 м. Оцинкованный около 60 г/м2.

Применение:

для ограждения охотничьих угодий, сетка для крупных животных, таких как олени, медведи, овцы, коровы, зубры и др., также используется для вольеров. Цена в гривнах с НДС (опт и розница).

Сетка просечно-вытяжная ➠

ТУ 14-4-1789-96
Ячейка: от 1,8/6,0 мм до 30/60 мм. Лист стальной: от 0,55 до 2,0 мм

Лист листовой холоднокатаный, горячекатаный, оцинкованный, нержавеющий, алюминиевый.

Где используется:

настилы и ступени, ограждения участков, балконов, беседок, батарей отопления, вольеры для животных, отсев из щебня, под штукатурку. Цена в гривнах с НДС (опт и розница).

Сетка канюлированная (сложно-гофрированная), гофрированная ➠

ТУ У 14-2-1212-98, ГОСТ 3306-88
Ячейка: 50 мм. Диаметр стальной проволоки ГОСТ 3282-74: от 3,0 до 6,0 мм.

Применение:

для ограждения и строительных работ, для просеивания нерудных, строительных и других материалов, для обогащения марганцевых руд, для очистки глинистых растворов. Цена в грн с НДС (опт и розница)

Сетка металлическая армирующая ➠

Ячейка: 100х100 мм, 150х150 мм, 200х200 мм. Диаметр арматуры: от 6 мм до 16 мм

Применение:

для армирования железобетонных конструкций и изделий по ГОСТ 23279-85, выполненных контактной сваркой в ​​соответствии Цена в гривнах с НДС (опт).

Сетка из стальной проволоки ➠

ГОСТ 3306-88, ISO4783:3
Ячейка: от 2,0 мм до 150,0 мм. Диаметр проволоки: от 1,0 мм до 12,5 мм. Ст45, Ст50, Ст55, Ст65Г, Ст70, нержавеющая проволока.

Применение:

для просеивания различных материалов, просеивания. Цена в гривнах с НДС (опт и розница).

Сетка крученая с шестигранными ячейками ➠

ТУ У В.2.7-28.7-00294349-100-2003, ГОСТ 13603-90

ячейка: от 5 мм. Стальная проволока :  от 0,6 мм до 1,8 мм
Металлическая сетка без покрытия, оцинкованная и покрытая ПВХ (поливинилхлоридом).

Применение:

для ограждений, вольеров для мелких животных и птиц, для оштукатуривания, для армирования стекол, как армирующий материал для теплоизоляции. Цена в гривнах с НДС (опт и розница).

Декоративная металлическая сетка с ПВХ покрытием ➠

Ячейка: 150×80 мм. Диаметр горизонтальной проволоки: жила 1,6 мм, наружная 2,5 мм.
Диаметр вертикального провода: сердечник 2,1 мм, внешний 3,1 мм. Высота: 0,4 м, 0,65 м, 0,95 м.

Применение:

Сетка металлическая декоративная с ПВХ покрытием зеленого цвета применяется для ограждения парков, садов, клумб, приусадебных участков и для разделения территории в ландшафтном дизайне. Цена в гривнах с НДС (опт и розница).

Сетка стальная тканая ➠

ГОСТ 3826-82 и др. Технические условия.
Ячейка: от 0,04 мм до 20 мм. Стальная проволока: от 0,03 мм до 2,5 мм. Сталь низкоуглеродистая оцинкованная и непокрытая, нержавеющая, 12Х18Н9Т, 12Х18х20Т, 12Х18Н9, 12Х18х20

Применение:

для армирующего материала для теплоизоляции труб, для изготовления конвейерных лент, для фильтрации растворов, газов, для ограждений, просеивания порошковых материалов. Цена в гривнах с НДС (опт и розница).

Сетка из нержавеющей стали ➠

Сетка конвейерная (плетеная, плетеная, тросовая), латунь, фильтр, нихром
ГОСТ 3826-82, ТУ 14-4-507-89, ТУ 14-4-1561-89.

Ячейка: до 24 мм. Стальная проволока: от 0,02 до 6 мм.

Сталь нержавеющая 12Х18Н9Т, 12Х18х20Т, 12Х18Н9, 08Х18х20, AISI321, AISI304, латунь Л-80, бронза БрОФ6,5-0,4, нихром Х20Н80, Х15Н60.

Применение:

для армирующего материала для теплоизоляции труб, для изготовления металлических конвейерных лент, для фильтрации растворов, газов, для изготовления фильтров, для ограждений, просеивания порошковых материалов. Цена в грн с НДС (опт и розница).

Стальная сетка на петлях ➠

Ячейка: переменная. Диаметр проволоки оцинкованной: от 2,0 мм до 3,0 мм

Применение:

для ограждения больших площадей, садов, дорог, лесной сетки, металлической сетки для автобанов, ограждения животных. Цена в гривнах с НДС (опт и розница).
