Гост 26434 2023 плиты перекрытий железобетонные для жилых зданий: Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры – РТС-тендер

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий»

ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий» содержит общие технические требования к указанным изделиям, устанавливает параметры, размеры и типы плит. Руководствуясь стандартом, разрабатывают техническую и нормативную документацию.

Типы и размеры плит

Плиты перекрытия подразделяют на многопустотные и сплошные однослойные. Типы многопустотных: 1ПК, 2ПК и ПБ. Все они имеют толщину 220 мм, в изделиях 1ПК и 2ПК имеются круглые пустоты диаметром 159 и 140 мм соответственно. ПБ изготавливаются методом безопалубочного формования, размеры и форма пустот устанавливаются техническими условиями или стандартами.

Сплошные однослойные плиты перекрытия по ГОСТу делятся на 2 типа: 1П толщиной 120 мм и 2П — 160 мм, для изготовления используется только тяжёлый бетон.

В проектном положении ПБ должны опираться по двум сторонам. Для 1П и 2П (для 1ПК и 2ПК — только при условии стендового формования) предусмотрено опирание по двум, трём или четырём сторонам.

При определении конструктивных размеров (длины и ширины) за основу берут координационные и уменьшают их на ширину зазора между смежными изделиями. Помимо этого, ГОСТ на железобетонные плиты содержит таблицу для учёта дополнительных размеров.

Таблица 1.

Условные обозначения

Плиты перекрытия железобетонные для жилых зданий по ГОСТ 26434-2015 маркируются условными обозначениями — буквенно-цифровым индексом, состоящим из нескольких групп. Расшифровка:

• 1-я группа. Тип плиты, конструктивные размеры — толщина в сантиметрах, длина и ширина в дециметрах, округлённые до целого значения.
• 2-я группа. Расчётная нагрузка, выраженная в килопаскалях. Для преднапряженных изделий — класс арматуры. В этой группе может присутствовать буква «Л», указывающая на то, что плита перекрытия изготовлена из лёгкого бетона.
• 3-я группа. Дополнительные свойства и конструктивные особенности, например: расположение и вид закладных деталей, арматурные выпуски, стойкость к сейсмическим воздействиям и агрессивным средам, другое. Особенности конструкции обозначают арабскими цифрами или строчными буквами, условия использования — прописными буквами.

Технические требования

Основной ГОСТ на пустотные плиты перекрытий, а также на сплошные изделия, — 26434-2015. Однако в нём содержатся отсылки к другим стандартам. В зависимости от проектного положения, плита перекрытия предназначена для восприятия расчётных нагрузок 3, 4,5, 6 или 8 килопаскаль.

Рабочие чертежи ЖБИ, применяемых для строительства конкретного объекта, должны содержать полную информацию о конструктивных деталях, включая отверстия, вырезы, выпуски арматуры, закладные. Также на чертежах указывают расход стали и бетона. Проектная организация вправе вносить уточнения.

ГОСТ на плиты перекрытий предписывает определять показатель огнестойкости в соответствии с требованиями, предъявляемыми к зданию. Эта информация содержится в технической и нормативной документации, включая СНиП 21.01-97, и в обязательном порядке вносится в чертежи.

При определении точности линейных размеров руководствуются положениями ГОСТ 26433.0 и ГОСТ 21779. Требования к качеству должны соответствовать ГОСТ 13015.

ГОСТ на железобетонные плиты для каждого типа рекомендует определённые конструкции пола. Для 1ПК, 2П и 1П — плавающий и пустотный, для двух первых типов также беспустотный слоистый и однослойный по стяжке. Для ПБ — пустотный и однослойный (оба варианта по стяжке), для 2ПК подходит только однослойный.

Важный показатель — звукоизоляция перекрытия. Нормативный документ СНиП 23-03-2003 «Защита от шума». В таблице 2 приводятся показатели, которыми следует руководствоваться при определении значений звукоизоляции.

Таблица 2.

Купить любое количество железобетонных плит перекрытия по ГОСТу 26434-2015 вы всегда можете в компании ЖБИ 24/7. Позвоните или закажите звонок, чтобы согласовать с менеджером условия и сроки поставки.

ГОСТ 26434—2015 ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

ГОСТ 26434-85 Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры ( с 01.01.92 частично заменен ГОСТ 9561-91)

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. No 2077-ст межгосударственный стандарт ГОСТ 26434—2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2021 г.

5 ВЗАМЕН 26434-65

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты». а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии е сети Интернет

© Стандартинформ. 2016

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ Типы и основные параметры

Reinforced concrete panels for floors in residential buftdings. Types and basic parameters

Дата введения — 2017-01-01

Условное обозначение перекрытий

Железобетонные пустотные перекрытия маркируются в соответствии с ГОСТ 23009, например, как 1ПКТ 17-12-8а, что расшифровывается следующим образом:

• Цифры (от 1 до 7) перед текстовыми символами указывают на толщину и количество пустот.
• Буквенные символы (ПК, ПГ или ПБ): ПК обозначает плиту с круглыми пустотами, ПГ – с грушевидными, а ПБ изготовлены на способом непрерывного формования.
• Присутствие третьего символа обозначает добавление сторон для опирания: Т – три стороны, К – четыре стороны.
• Первое число обозначает длину плиты, выраженную в дециметрах (дм). Например, 17 соответствует длине 1680 мм, так как заявленные размеры больше реальных на 20 мм.
• Следующее число указывает на ширину, которая отличается от истинной на 10 мм. Например, 12 соответствует ширине 1990 мм.
• Последняя цифра (в диапазоне от 6 до 10) указывает на несущую способность в сотнях килограмм на метр квадратный.
• Последняя буква (т, AтV или а): т – перекрытие изготовлено из тяжелого бетона, AтV – низ плиты усилен арматурой AтV класса, а – плита имеет уплотняющие вкладыши.

Видео

Можете посмотреть видео, где специалисты детально рассказывают об особенностях различных видов пустотных плит.

Допустим, панель имеет следующую маркировку: ПК 15-13-10 ПК — означает пустотную плиту; все цифровые обозначения указывают на какие-либо технические параметры.

15 будет означать, что панель имеет длину в примерно 15 дециметров (1,5 метра). Почему примерно? Просто длина может быть 1,498 метра, а на маркировке производили имеют право округлять эту цифру до 1,5 метров (15 дециметров). Цифра 12 означает, что изделие имеет ширину в 10 дециметров. Последняя цифра (в данном случае — 10) наиболее важный показатель. Уточните, все-таки, в маркировке плиты какая цифра (13, 12, 10)? Текст проверьте по смыслу.

Спасибо за замечание. проверим.

Так вот, толщина многопустотных ж/б плит перекрытия для зданий и сооружений, НЕ ЯВЛЯЕТСЯ НЕИЗМЕННОЙ ВЕЛИЧИНОЙ, РАВНОЙ 220 мм. Господа, учите матчасть: ГОСТ 9561-91, глава 1 “Технические требования”.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Оценка статьи:

Сохранить себе в:

Круглопустотные плиты перекрытия размеры Ссылка на основную публикацию

Плиты с пустотами

Плиты перекрытия такого типа производятся в соответствии со стандартом ГОСТ 9561. Рассмотрим маркировку пустотных плит перекрытия:

• ПК — плиты перекрытия стандартной толщины 22 см, разрабатываются старым способом при помощи опалубки.
• ПБ — имеют те же характеристики, что и плиты ПК, только производятся более технологичным способом без использования опалубки.
• ПНО — изготавливаются также, как и плиты ПК, но они более легкие, за свет малой толщины, всего 16 см;
• 3,1ПБ и 1,6ПБ — более легкие плиты перекрытия (16 см), изготовленные без использования опалубки.

Характеристика пустотных плит

Размер

От размера пустотной ПК зависит и её конечная стоимость, важное значение, помимо таких параметров, как ширина и длина, имеет также и вес.

Размеры ПК варьируются следующим образом:

• по длине размер ПК колеблется в диапазоне от 1180 до 9700 миллиметров;
• по ширине размер ПК колеблется от 990 до 3500 миллиметров.

Наиболее популярными и востребованными являются многопустотные панельные плиты, длина которых составляет 6000 мм, а ширина 1500 мм. Важное значение также имеет высота или толщина панели (правильнее будет говорить о высоте, но строители, как правило, говорят «толщина»).

Так вот, толщина, которую могут иметь многопустотные панели, всегда является неизменной величиной – 220 мм. Большое значение имеет, конечно же, и вес панели перекрытия. Бетонные плиты перекрытия должен поднимать кран, грузоподъёмность которого минимально составляет 4-5 тонн.

Сравнительная таблица координационных размеров пустотных плит перекрытия

Длина и вес панелей имеют важнейшее значение для строительства, длина даже меньший по важности показатель, нежели вес.

Что касается такого важного параметра, как вес, то здесь всё предельно понятно с первого раза: диапазон выпускаемых в России изделий находится в пределах от 960 килограммов до 4,82 тонн. Вес является главным критерием, по которому определяется способ, с помощью которого будет осуществляться монтаж панелей.

Обычно используют краны, как уже отмечалось выше, с грузоподъёмностью минимум 5 тонн (разумеется, краны должны поднимать тяжесть с некоторым запасом).

Вес панелей одинаковой маркировки может отличаться, но незначительно: ведь если рассматривать вес с точности до одного грамма, на него может повлиять всё что угодно.

Сравнительная характеристика основных марок пустотных плит

Если, например, изделие попало под дождь, то оно априори будет немного тяжелее того изделия, которое под дождь не попало.

Зачем нужна маркировка

Главное назначения пустотных железобетонных плит перекрытия – это создать прочную поверхность, которая обеспечит хорошее шумопоглощение и сохранность тепла. При их производстве используется технология, позволяющая изделию одновременно конструктивно выступать в роли пола и потолка.

Для того чтобы различать продукцию из железобетона и учитывать ее особенности, применяется маркировка изделий. Вне зависимости от производителя, она состоит из отдельных букв и цифр, разделенных на группы дефисом. Изучив её, любой застройщик сможет выбрать самостоятельно именно те плиты, которые потребуются для строительства.

Маркировка, нанесенная на панели заводом-изготовителем, поможет понять:

• • максимальное давление, которое выдержит данная плита;
• • прочность изделия;
• • данные о видах и параметрах панелей.

Буквы дают такую информацию: тип плиты, вид пустот, требуемое количество сторон опирания изделия. Цифры показывают размеры ж/б изделия, и его способность нести нагрузку.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

• цементно-песчаные стяжки;
• перегородки из гипсобетона;
• масса напольного покрытия или панелей;
• теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.

Виды ЖБ плит перекрытия

Разнообразие модификаций данного строительного элемента относительно небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все существующие разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.

1. Плита перекрытия сплошная – монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм – от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м – до 8700 кг.

Разновидность полнотелых плит перекрытия – доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 – 5 м), но ширина значительно меньше, как и вес (до 1500 кг).

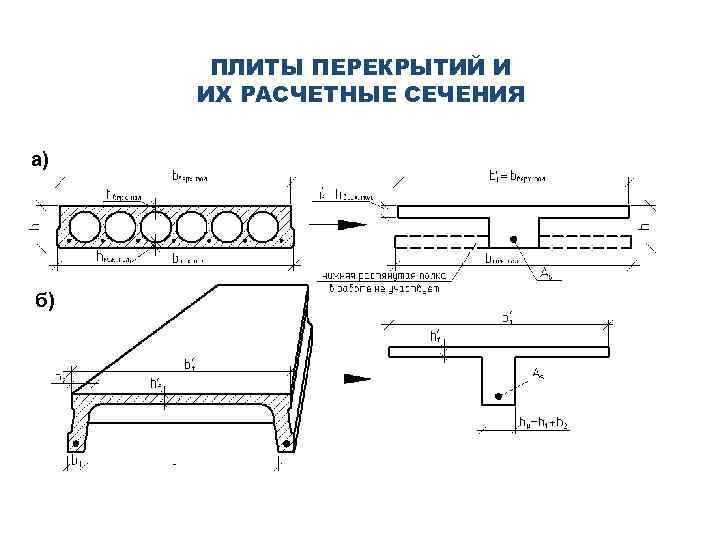

1. Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их тело пронизано технологическими отверстиями определенной формы. В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разными по форме (ПБ).

Наличие пустот в теле плиты позволяет снизить массу стандартных 6-метровых перекрытий до 3 тонн. Плюс пустотелых плит в хороших тепло- и звукоизоляционных характеристиках.

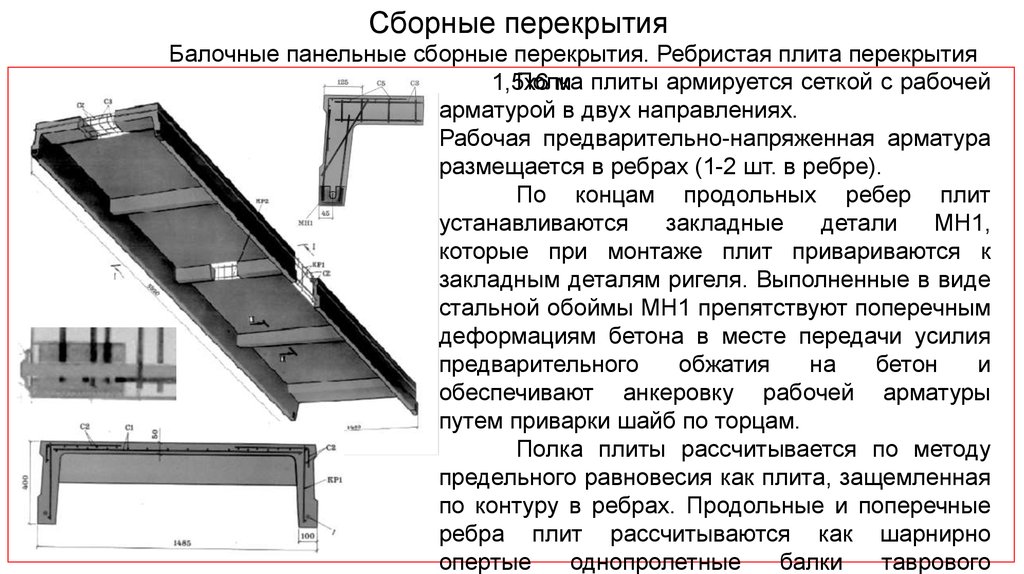

1. Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренних полостей они не имеют. Это плиты усиленной несущей способности, которую они получили благодаря боковым цельнолитым ребрам жесткости. Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
2. Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Прочность таких плит немного ниже классических ЖБИ, однако достаточна для нагрузок в 400–500 кГс/см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества в разы превышают характеристики обычных ЖБИ.

Виды нагрузок

Для начала необходимо отметить, что любое перекрытие предполагает наличие 3 следующих частей:

1. Часть верхняя, с этажом, где живут люди. Соответственно, нагружать панель будет напольное покрытие, разнообразные утеплительные элементы и, конечно же, бетонные стяжки — главная составляющая нагрузки;
2. Часть нижняя, с наличием потолка, его отделки, осветительных приборов. Кстати, насчёт наличия осветительных приборов скептически относиться не стоит. Во-первых, те же светодиодные лампы требует частичного разрушения плиты перфоратором для прокладки кабеля. Во-вторых, если брать большие помещения, с колоннами и залами, там могут висеть огромные хрустальные люстры, которые дадут большую нагрузку, чем любой другой прибор или вид отделки. Это тоже обязательно надо учитывать;
3. Конструкционная. Она объединяет сразу и верхнюю и нижнюю части, как бы поддерживая их в воздухе.

Пустотная плита — это и есть конструкционная плита, которая поддерживает в воздухе и верхнюю, и нижнюю часть перекрытия!

Кстати, не стоит сбрасывать со счетов и динамическую нагрузку. Её, как несложно догадаться, создают сами люди, а также передвигаемые ими вещи. Всё это сказывается и на свойствах и состояниях панели.

Схема устройства пустотной плиты с наличием отверстий

Например, если один раз перевезти тяжеленное пианино в небольшом двухэтажном доме с одного место на другое — это нормально, то ежедневное передвижение создаст на плиту многопустотную уже гораздо большее негативное влияние. Упадёт она вряд ли, а вот с вентилируемостью впоследствии могут быть серьёзные проблемы.

По типу распределения нагрузки делятся ещё на 2 группы:

Чтобы понять разницу между двумя этими видами, стоит привести пример. Та же огромная хрустальная люстра, которая весит под одну тону — это нагрузка точечная. А вот натяжной потолок с каркасом по всей поверхности плиты — это уже распределённая нагрузка.

Устройство технологической линии по производству пустотных плит

Но бывает ещё и совмещённая нагрузка, объединяющая точечную и распределённую. Например, наполненная доверху ванна. Сама по себе ванна стоит на ножках, и её давление на ножки — разновидность распределённой нагрузки. А вот стоящие на полу ножки — это уже точечная нагрузка.

От веса пустотной плиты напрямую зависит её стоимость.

Сложновато, но разобраться с этим можно. И нужно! Ведь расчёт на перекрытия и пустотные плиты при строительстве всё равно необходимо будет производить.
