Глубина заложения фундамента: Глубина заложения фундамента – Расчет онлайн

Какой глубины должен быть фундамент

Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».

При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.

Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.

Первым делом вы должны определиться с местом для дома на участке

Место дома на участке

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания.

✍Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Исследуем геологию своими руками

Исследуем геологию своими руками

Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.

Что можно увидеть в разрезе👇

• Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
• Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
• Плотный песок (крупный, средний, с гравием). Отличное основание для постройки дома: и вода уходит быстро и основание надежное. На таких грунтах можно ставить дом на мелкозаглубленный фундамент (глубина заложения от 50 см).
• Сыпучие пески (мелкие и пылеватые). Если подземные воды расположены глубоко, строится можно. Но эти грунты опасны тем, что плывут при насыщении водой.
• Глина, суглинок, супесь. Ведут себя точно также как и пылеватые пески: при намокании плывут, если воды мало, но их несущая способность высокая. Тут еще нужно смотреть на количество осадков в регионе.
• Торфяники. Самые ненадежные основания. На них можно строиться только с использованием столбчатых фундаментов. И то, только при условии, что не очень глубоко расположен слой грунта с хорошей несущей способностью.

Необходимо определить, что за грунты в каждом слое

Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.

Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.

✍Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.

Глубина заложения фундамента в зависимости от от типа грунта и уровня грунтовых вод

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Все особенности проектирования описаны в СНиП 2.02.01-83*.

Обобщенно все можно свести к следующим рекомендациям:

• При планировании на скальных, песчаных крупной и средней крупности, гравенистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
• Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой.
• Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
• Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).

Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).

Глубина промерзания грунтов

По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней левой клавишей мышки)

Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.

Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения).

Формула расчета глубины промерзания

Можете посчитать сами, формула и пример расчета выложены ниже.
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:

• для крупнообломочных грунтов он равен 0,34;
• для песков с хорошей несущей способностью 0,3;
• для сыпучих песков 0,28;
• для глин и суглинков он равен 0,23;

Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону.
Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.

👉Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.

👉Расчет промерзания грунта будет таким:
Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
Dfn= 0,23*6,6= 1,52 м.

Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.

Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.

Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент. Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней)

👉Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.

На какую глубину копать фундамент

Глубина заложения фундамента

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

При этом учитывайте следующие рекомендации✍

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

👉 Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

Мелкозаглубленный фундамент

Фундамент мелкого заложения

Иногда фундамент глубокого заложения строит очень дорого.
Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.

Плитный фундамент считается самым надежным и легко предсказуемым.
У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании.
Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучинистых или сыпучих грунтах.

Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.

С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.

✍Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.

Строение плитного фундамента

А вот под тяжелый дом мелкозаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.

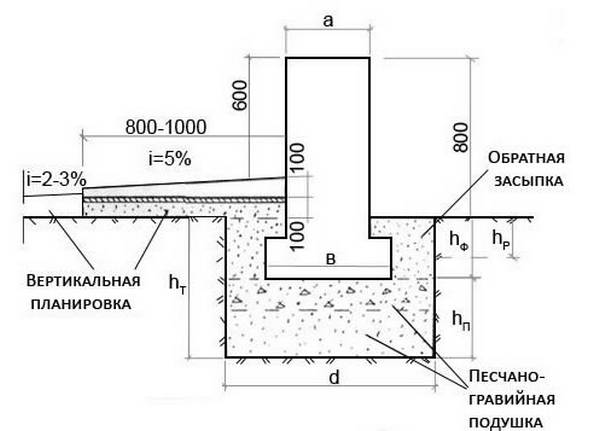

Как работает мелкозаглубленный фундамент

Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».

Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома.
А для этого нужен правильный расчет.

Как рассчитать глубину заложения фундамента

Содержание

1. Какой глубины делать ленточный фундамент.
2. Расчет глубины заложения.
3. Технология строительства основания.
4. Определение глубины заложения фундамента.
5. Расчет глубины заложения фундаментной основы.
6. Примерный расчет искомой глубины.
7. Как планировка дома оказывает влияние на глубину заложения фундамента.
8. Как снизить влияние промерзаемых грунтов на фундамент.

Какой глубины делать ленточный фундамент.

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Глубина заложения фундамента частного дома.

От чего зависит глубина ленточного фундамента.

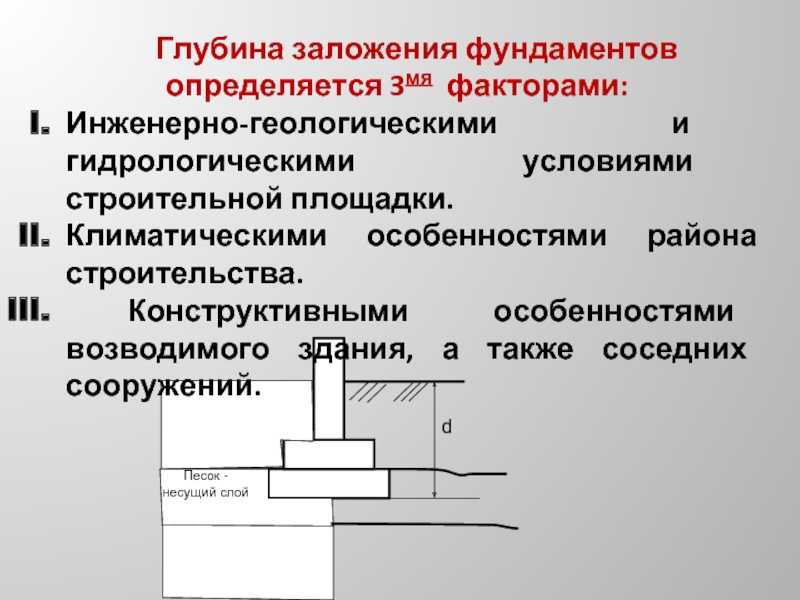

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому. ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Рассчитать глубину заложения фундамента формула.

Расчет глубины заложения.

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

Нормативное значение d₀ выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d₀ = 0,28, а для суглинков – 0,23. M_t – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

d_fn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

Коэффициент k_h зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений k_h = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то k_h = 0,8. Подставляем это значение в формулу:

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем d_f. то есть 1,07 м.

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

• средняя глубина закладки – 0,7 м;
• расположение над зоной промерзания;
• служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Рассчитать глубину заложения фундамента онлайн.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

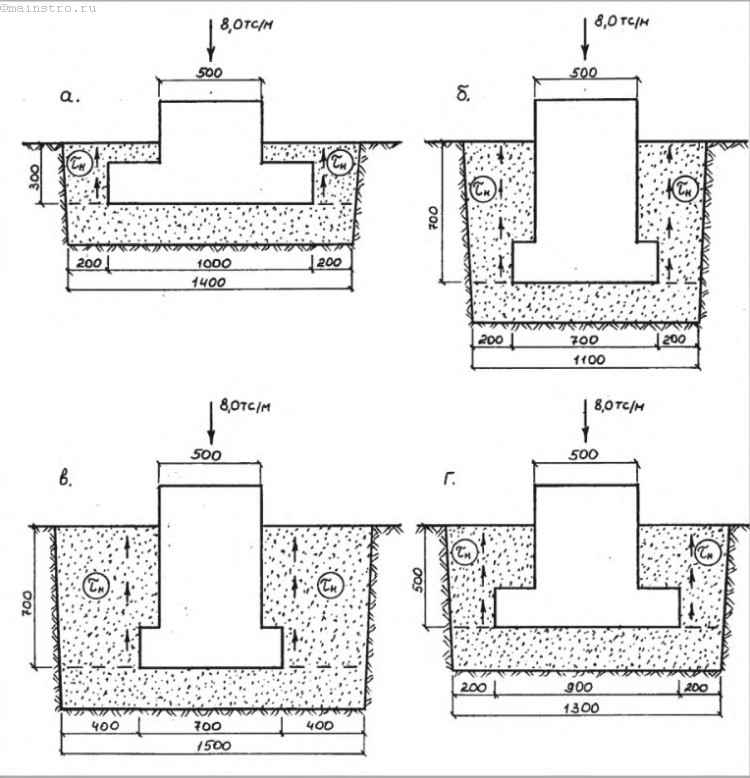

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования.

Рассчитать глубину заложения фундамента.

Технология строительства основания.

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

Как рассчитать глубину заложения фундамента формула.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Глубина заложения фундаментов зависит от многих факторов, таких как рельеф поверхности, инженерно-геологические условия площадки под строительство, конструктивные особенности дома, глубина промерзания грунтов, глубина расположения подземных вод и другое.

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома.

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (d_fn ), в метрах, которая определяется по формуле:

где d₀ — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d₀ определяется как средневзвешенное в пределах глубины промерзания.

M_t — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

d_fn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d₀. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (d_f ).

Для этого используется формула:

k_h для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

k_h для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой k_h =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание d_f = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем d_f =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: d_f = 0,7*1,1= 0,77м. Принимаем d_f =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой d_f = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод d_w. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от d_f

не зависит от d_f

Пески мелкие и пылеватые

Супеси с показателем текучести I_L <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя I_L ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее d_f

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

Теперь и вы знаете, как определить глубину заложения фундамента. Если будут вопросы, замечания и предложения, пишите в комментариях ниже.

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Расчет глубины заложения фундаментной основы.

Глубина заложения фундамента дома.

Эта физическая величина, которую требуется рассчитать для фундаментного основания, зависит от множества параметров. На расчет показателя глубины заложения оказывают влияние особенности рельефной поверхности, место расположения стройплощадки, особенности устройства планируемого здания, глубина грунтов, которые поддаются промерзанию, уровень расположения на данном участке подземных вод и прочие.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Примерный расчет искомой глубины.

Допустим, надо рассчитать глубину заложения фундаментной основы в Москве.

Как рассчитать глубину заложения фундамента формула.

Для начала определяется глубина сезонной нормы промерзания грунта:

где d₀ – имеет разные значения для разных грунтовых типов:

• 0,23 м для грунтов, содержащих много глины;
• 0,28 м для грунтов, состоящих из мелкого песка;
• 0,3 м для крупно песчаных почв;
• 0,34 м для каменистых грунтов.

Если грунт, где планируется ставить дом, неоднородного типа, то d₀ определяют как средний показатель глубины грунтового промерзания.

M_t – это сумма среднемесячных показателей температур замерзания грунтов за все зимнее время в той полосе, где строится дом. Выбирается он в таблицах, публикуемых в справочниках. Там для Московского региона стоят такие среднемесячные показатели температур за все холодные месяцы: -7,8; -7,1; -1,3; -1,1; -5,6. Тогда показатель M_t равен следующему значению:

Показатель глубины промерзания для Московского региона с наиболее часто встречающимся здесь глинистым грунтом, равна:

Когда тип грунта неизвестен, нужно приобрести простой бур, который продают в специализированных магазинах, и проделать небольшие скважины в центре будущей площадки под дом и по углам ее. Это позволит определить вид грунта. В основном в Москве и области распространены суглинистые и глинистые грунты.

Как рассчитать глубину заложения фундамента формула.

После того, как произведен расчет нормативной глубины промерзания, рассчитывают еще одну глубину промерзания.

где k_h для фундаментных оснований неотапливаемых строений равен 1,1. В Московском регионе средняя за год температура равна +5,4 о ;

k_h для строений отапливаемых берется из таблицы, которую можно найти в таблице строительных справочников.
Считается расчетная глубина замерзания:

• если строящийся дом не отапливается зимой, d_f = 1,1*1,1= 1,21 м. При округлении получаем d_f = 1,25 м
• для отапливаемого строения без подвала, с теплыми полами цоколя: d_f = 0,7*1,1 = 0,77 м. Получается d_f = 0,8 м
• если дом, который строится, будет отапливаться и иметь не холодное подвальное помещение d_f = 1*1,1 = 1,1 м.

Определяют глубину заложения фундамента,учитывая условия недопущения пучения по таблицам зависимости расположения подземных вод. Поскольку такой показатель трудно угадать, потому выбирается чаще всего наихудший вариант и принимается d = 1,25.

Для отапливаемого строения без подвала с утепленным перекрытием d = 0,8 м.

Для отапливаемого строения с холодным подвальным помещением d=1,1 м.

Как планировка дома оказывает влияние на глубину заложения фундамента.

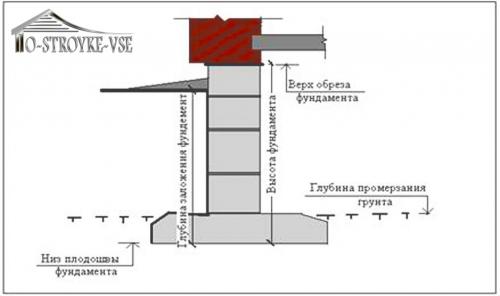

, Глубина заложения фундамента.

Проект дома в пригороде.

На расчет глубины фундаментной основы оказывают влияние такие особенности планировки и внутреннего устройства, как:

• присутствие и расположение подвала;
• глубина заложения фундаментных оснований соседних строений. Если такие строения есть;
• подземные коммуникационные трассы и глубина их расположения.

Если в планах застройщика имеется подвал или приямок, то глубину фундамента нужно закладывать не менее 0,4 м. ниже уровня пола в них. Заложения участков планируемого фундамента рекомендуется выполнять на разных уровнях.

Если так расположить фундамент возможности нет, то переходы с уровня на уровень рекомендуют делать ступенями. Высота каждой ступеньки должна равняться фундаментному блоку.

Если строение планируется стена к стене к готовому зданию,уровень заложения фундамента должен совпадать с уровнем фундаментного основания соседнего здания. Если под возводимым строением проходят коммуникационные линии, подошву фундамента необходимо закладывать их ввода в здание.

Это сохранит трубы от давления на них фундаментного основания, а само основание не окажется на сыпучих грунтах, использовавшихся для подушки коммуникационных линий.

Как снизить влияние промерзаемых грунтов на фундамент.

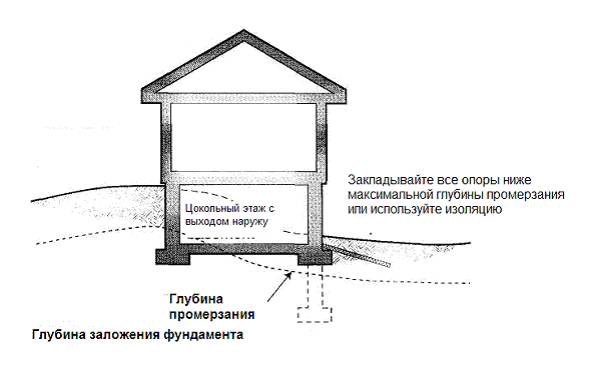

Глубина заложения фундамента коттеджа.

Таблица глубины промерзания грунта.

Условие заложения фундамента на глубину грунта, подвергающегося промерзанию, позволит исключить давление мёрзлого грунта на основание. Но замерзший грунт будет отрицательно влиять на конструкцию фундамента. Это воздействие можно сделать минимальным. Для этого нужно выполнить такие действия:

• устроить дренаж по всей длине фундамента;
• сузить фундамент кверху, придав ему трапецевидную форму;
• заполнить пазухи фундамента незамерзающим грунтом;
• изготовить защитный слой на боковых сторонах фундамента.

Одной из главных ошибок при устройстве фундамента является пренебрежение остатками растительного слоя. Его необходимо в обязательном порядке убрать. Примерно 15 см убранного слоя вполне хватит. И такую работу тоже нужно брать в расчет.

Далее, недопустимо возведение здание на чернозёмном грунте. Такой грунт не подходит для устройства на нем фундаментной основы и вообще строительства здания. Мягкий слой грунта необходимо убрать.

Недопустимо возведение фундаментного основания без арматуры. Арматура позволит сохранить фундамент и само здание на достаточно большой срок. Выполняется армирование поближе к верхней и нижней частям фундамента.

Новички в строительном деле не всегда правильно и точно могут рассчитать правильно глубину расположения фундамента под свой дом. По этой причине в случае возникновения каких-либо сомнений лучше обратиться за консультацией к специалистам. Это позволит избежать проблем в дальнейшем.

Рекомендация: Хорошая обзорная статья, из нее узнаете о том как рассчитать глубину заложения фундамента для дома или коттеджа, информация подойдет так же и для дач, бань и других зданий и сооружений. Поэкспериментировать с расчетами конечно же можно, информации здесь предостаточно, можете сделать даже несколько расчетов, но все таки лучше и безопаснее будет обратиться к специалисту.

Строительные нормы и правила Требования к фундаменту

Тема	Требование или рекомендация
Планировка площадки	Уклон земли на расстоянии 10 процентов от фундамента на высоте 10 футов и более.
Исключения по классификации объектов	Земля может иметь уклон 5 процентов в сочетании с методами отвода воды.
Несущая способность грунта	Предполагаемая ненарушенная почва или нарушенная почва с минимальной LBV на квадратный фут.
Глубина фундамента	Минимальная глубина 12 дюймов или ниже линии промерзания.
Ширина основания	Минимум 12 дюймов.
Уровень основания, верхний	Всегда ровно.
Фундамент нижний	До 10-процентного уклона.
Распорный фундамент	Минимальная толщина 6 дюймов.
Прочность бетона	Минимум 2500 psi, но может потребоваться до 3000 psi.

Классификация площадки

Земля, непосредственно примыкающая к основанию фундамента — на внешней стороне фундамента — должна иметь уклон не менее десяти процентов. Это должно продолжаться не менее десяти футов.

Если препятствия не позволяют использовать предпочтительный 10-процентный уклон, может быть одобрен 5-процентный уклон, но должен быть предусмотрен альтернативный метод отвода воды от фундамента. При наличии дверной площадки или пандуса может быть установлена ​​непроницаемая поверхность с уклоном не менее 2 процентов.

Непроницаемая поверхность

Непроницаемой поверхностью могут быть пешеходные дорожки, внутренние дворики, подъездные пути, формальные плантаторы, автостоянки или складские помещения, а также бетонные или асфальтовые покрытия.

Несущая способность грунта

Фундаменты должны опираться на твердый, ненарушенный грунт. Ненарушенная почва — это почва, которая никогда не переворачивалась, не вспахивалась, не сортировалась, не рыхлилась, не выбрасывалась, не выкапывалась, не очищалась, не уплотнялась, не исправлялась или выполнялась что-либо в этом роде человеком или машиной. Ненарушенная почва значительно прочнее, чем нарушенная.

Код называет значения несущей способности (LBV) «предполагаемыми». Это означает, что испытание грунта – это единственный способ действительно узнать значение несущей способности (LBV) грунта для фундаментов на данном участке.

Нарушенная почва в конечном итоге может быть классифицирована как ненарушенная по прошествии достаточного времени; тест почвы может определить это.

Глубина, ширина и толщина фундаментов

Глубина фундаментов

Фундаменты должны простираться на минимальную глубину 12 дюймов ниже ранее нетронутой почвы. Фундаменты также должны выступать не менее чем на 12 дюймов ниже линии промерзания (глубина, на которую земля промерзает зимой) или должны быть защищены от замерзания.

Эти правила могут не применяться к вспомогательным зданиям (таким как сараи), если их площадь меньше определенной площади в квадратных футах, указанной в местных строительных нормах и правилах. Кроме того, фундаменты палубы могут иметь разную глубину. Некоторые террасы, например те, которые не пристроены к дому, могут иметь другие требования к глубине.

Наконечник

На участках с обширным глинистым грунтом потребуются кессоны (или бетонные колонны), которые необходимо просверлить до коренной породы в заранее определенных местах, с каким-либо расширяющим материалом между кессонами, чтобы обеспечить расширение и сжатие грунта. Затем поверх них заливают стены фундамента.

Ширина фундаментов

Ширина фундамента может варьироваться в зависимости от конструкции, места и условий. В соответствии с нормами, как правило, одноэтажные здания с фундаментами на ненарушенной почве с LBV от 1500 до 4000 должны иметь минимальную ширину 12 дюймов.

Для двухэтажных зданий требуется фундамент шириной не менее 15 дюймов для грунта 1500 LV. Для почвы 2000 LBV или более двухэтажные здания могут иметь минимальную ширину фундамента 12 дюймов.

Ровность

Требования к ровности различны для верхней и нижней части фундамента:

Верхняя часть фундамента

Верх опор должен быть ровным без исключений.

Нижняя часть фундамента

Предпочтительно, чтобы нижняя часть фундамента была ровной. Исключение: если вы строите на уклоне, вы можете сделать шаг основания не более чем на одну единицу по вертикали на каждые 10 единиц по горизонтали (или 10-процентный уклон).

Совет

Термин «единица измерения» используется в кодах для обозначения любого типа измерения, используемого во время строительства, будь то имперские или метрические.

Распорки

Распорные опоры помогают распределить нагрузку, которую несут опоры, на большую площадь. Распорная часть представляет собой основание, которое выглядит как перевернутая буква «Т» и распределяет вес по своей площади.

Толщина фундамента должна быть не менее шести дюймов. Он должен выступать с обеих сторон не менее чем на два дюйма.

Прочность бетонного основания

Для фундаментов и плит, кроме гаражей, минимальная прочность бетона должна быть 2500 фунтов на квадратный дюйм. От вертикальных стен, подверженных воздействию погодных условий, может потребоваться бетон с минимальной прочностью 2500 фунтов на квадратный дюйм, а в некоторых суровых погодных условиях — до 3000 фунтов на квадратный дюйм.

Основы строительных норм и правил

Эти спецификации кода получены из Международного строительного кодекса (IBC) для 1- и 2-этажных жилых домов. Это сводное руководство предназначено для предоставления общего представления о требованиях к нормативам для фундаментных оснований.

IBC включает в себя Международный жилой кодекс (IRC), но включает положения как для коммерческих зданий, так и для жилых зданий. IRC в равной степени подходит для жилых зданий. В IRC глава, касающаяся фундаментов и фундаментов, называется главой 4.

Помните, что каждый строительный проект уникален. Например, почва отличается от места к месту, и поэтому значение несущей способности почвы будет меняться. Кроме того, правила кодекса устанавливаются и применяются на местном уровне, как правило, через строительный департамент каждого города.

Большинство местных органов по кодированию используют IBC и/или IRC в качестве образцовых кодов, но могут опускать, изменять или расширять любую спецификацию кода в соответствии с местными условиями и требованиями законодательства. В то время как IBC и IRC являются просто рекомендуемыми рекомендациями, местный кодекс является законом страны, который вам необходимо соблюдать.

Строительство фундамента [PDF]: Глубина, ширина, планировка и выемка грунта

🕑 Время чтения: 1 минута

Процедура устройства фундамента начинается с принятия решения о его глубине, ширине и разметке схемы выемки и осевой линии фундамента. Фундамент представляет собой часть конструкции ниже уровня цоколя, непосредственно контактирующую с грунтом и передающую нагрузку надстройки на грунт.

Как правило, находится ниже уровня земли. Если какая-то часть фундамента находится выше уровня земли, ее также засыпают земляной засыпкой. Эта часть конструкции не контактирует с воздухом, светом и т. д., иначе говоря, это скрытая часть конструкции.

Фундамент представляет собой конструкцию, построенную из кирпичной кладки, каменной кладки или бетона под основанием стены или колонны для распределения нагрузки на большую площадь.

Содержимое:

• Глубина фундамента
• Ширина фундамента / фундамента
• Процедура устройства фундамента
• Меры предосторожности при проектировании фундамента
• Соотношение бетона и раствора для фундамента 9020 4
• Безопасная несущая способность грунта
• Меры предосторожности при раскопках фундамента
• Процедура разграничения/разметки
  • Преимущества Разметка столбов для разметки зданий
• Недостатки Выполнение строительных работ без разметки
• Оборудование для раскладки
• Часто задаваемые вопросы по конструкциям фундаментов

902 21

Глубина фундамента

Глубина фундамента зависит от следующие факторы:

1. Наличие достаточной несущей способности.
2. Глубина усадки и набухания в случае глинистых грунтов из-за сезонных изменений, которые могут вызывать значительные подвижки.
3. Глубина промерзания в случае мелкого песка и ила.
4. Возможность проведения земляных работ поблизости
5. Глубина залегания грунтовых вод
6. Минимальная практическая глубина фундамента не должна быть менее 50 см. Чтобы разрешить удаление верхнего слоя почвы и изменения уровня земли.

Следовательно, рекомендуемая глубина фундамента составляет от 1,00 до 1,5 м от первоначального уровня земли.

Ширина фундамента/фундаментов

Ширина фундаментов должна определяться в соответствии с проектом конструкции. Для легконагруженных зданий, таких как жилые дома, квартиры, школьные здания и т.п., имеющих не более двух этажей, ширина фундамента приведена ниже:

1. Ширина цоколя должна быть не менее 75 см для стены толщиной в один кирпич.
2. Ширина цоколя не менее 1 метра для полуторакирпичной стены.

Процедура устройства фундамента

Ниже приведены процессы, выполняемые при фундаментных работах:

1. Земляные работы в траншеях для фундамента.
2. Разметка цементобетонная.
3. Укладка фундамента в случае строительства плота или колонны.
4. Лейк против термитов.
5. Кирпичная кладка до уровня цоколя.
6. Нанесите на стены влагостойкий слой.
7. Насыпка земли вокруг стен
8. Насыпка земли на строительной части до требуемой высоты в соответствии с уровнем цоколя.

Рис.1: Земляные работы для фундамента стеныРис.2: Бетон в фундаментеРис.3: Бетон и кирпичная кладка в фундаменте стеныРис.4: Бетон и кирпичная кладка в фундаменте Заполнение фундамента

Меры предосторожности при проектировании фундамента

• Фундамент должен быть рассчитан на передачу комбинированной статической нагрузки, приложенной нагрузки и ветровой нагрузки на грунт.
• Интенсивность полезной нагрузки от давления на грунт не должна превышать безопасную несущую способность.
• Фундамент должен быть спроектирован таким образом, чтобы осадка на грунт была ограниченной и равномерной под всем зданием во избежание повреждения конструкции.
• Вся конструкция фундамента, надстройки и характеристики грунта должны быть изучены для достижения экономии при строительных работах.

Бетон и раствор Соотношение для фундамента

• Цементобетон 1:8:16 обычно используется в фундаменте стен при строительных работах.
• В случае цементного бетона для столбов, 1:4:8 является наилучшим рекомендуемым соотношением для него в фундаменте.
• Для кирпичной кладки в качестве нагрузки используется цементный раствор от 1:4 до 1:6.

Для фундаментов колонн и стропильных ног до уровня цоколя используется цементобетон 1:2:4 или 1:1,5:3.

Сейф Несущая способность Почва

Сухой крупнозернистый и хорошо просеянный плотный песок имеет максимальное сопротивление сдвигу и максимальную несущую способность. Как правило, затопленный грунт и глина обладают меньшей несущей способностью.

Фундамент Меры предосторожности при земляных работах

Глубина и ширина фундамента должны соответствовать проекту конструкции.

• Минимальная глубина фундамента 1 метр в случае отсутствия проекта.
• Проверьте длину, ширину и глубину выемки с помощью осевой линии и уровня, отмеченного на разметочных столбах.
• Сбрасывать вынутый материал/землю на расстоянии 1 метра от краев.
• Начинайте земляные работы, когда почва высохнет.
• Установите водяной насос для откачки дождевой воды.
• Уплотнить нижний слой фундамента.
• В фундаменте не должно быть мягких мест из-за корней и т. д.
• Выкопайте все мягкие/дефектные места и заполните выкопанную область бетоном/жестким материалом

Рис.5: Выемка фундамента, где находится корень дереваРис.6: Выемка стены в опоре фундамента удалена Мягкий грунтРис. 9: Выемка фундамента стены с удаленным мягким грунтомРис.10: Котлован из мягкого грунта, заполненный твердым материалом

Процедура разграничения/разметки

Для разграничения здания рекомендуется следующая процедура:

1. Отметьте исходную линию на земле от центральной линии дороги или постоянного здания поблизости. Эта линия помогает обозначить фасад здания.
2. Используйте боковую конструкцию, дорогу, первую базовую линию или границу участка для обозначения боковых базовых линий здания.
3. Закрепите временные колышки по осевой линии стен/колонн с обеих сторон стен и колонн спереди и сзади.
4. Закрепите колышек по средней линии стен/колонн с обеих сторон стен и колонн с левой и правой стороны фасада здания.
5. Проверьте диагонали квадрата или прямоугольника, образованного после установки колышков.
6. Колышками соорудить разметочные столбы на расстоянии от 1,5 до 2 метров и оштукатурить их верхнюю поверхность.
7. Отметьте осевую линию в верхней части разметочных столбов с помощью нити (сажа) или теодолита в больших проектах и ​​по диагонали, и проверьте другие размеры.
8. Размеченные по уровню столбы на всех углах здания.
9. Отметьте основание стен/колонн по чертежу на земле с помощью осевой линии, нанесенной на разметочные столбы.
10. Используйте меловой порошок, чтобы отметить траншею фундамента на земле.
11. Выкопайте фундамент стен/колонн до необходимого уровня и проверьте выемку с помощью осевой линии и выровняйте отмеченные столбы, чтобы избежать каких-либо осложнений в дальнейшем.

Рис.11: Выемка фундамента под стеной

Преимущества Маркировка столбов для планировки Здания

• Экономит время на повторные измерения и установку точки во время строительства.
• Повышает эффективность работы каменщика и мастера.
• Точность можно проверить в любое время на любом этапе.
• Если обнаружена какая-либо ошибка, ее можно легко исправить на ранней стадии. Исправить ошибку потом очень сложно.
• Старший инженер может провести перекрестную проверку за минимальное время.
• Поддерживается качественная работа.

Недостатки Выполнение строительства без макета

На некоторых участках работы подрядчик привозит металлоконструкции, устанавливает их на землю и начинает земляные работы. Со временем эти стальные детали просто выбрасываются. Таким образом, при выполнении дальнейших работ отсутствует надлежащая точка отсчета.

• Требуется дополнительное время для повторного измерения смещения.
• Точность нельзя проверить на ранней стадии, и исправить ее на более поздних стадиях будет очень сложно.
• Это связано с потерей времени и денег при исправлении ошибок. Это также приводит к плохому качеству работы.

Оборудование для Макет Установка

1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Сито-песок
10. Известковый порошок
11. Теодолит

Часто задаваемые вопросы s on Строительство фундаментов

Какова схема фундаментов?

Разметка – процесс разметки места закладки фундамента новостройки на местности.

Какова стандартная глубина фундамента?

Стандартная глубина простого основания или фундамента составляет 1,5 м.

Какие факторы влияют на глубину заложения фундамента?

1. Достаточная несущая способность.
2. Глубина промерзания.
3. Уровень грунтовых вод
4. Глубина усадки и набухания.
5. Ближайшие раскопки.

Какие материалы, инструменты и оборудование используются при планировке здания?

1. Нивелир
2. Длинные гвозди
3. Молоток
4. Угловой
5. Стальная лента
6. Тонкая хлопчатобумажная нить
7. Кирпичи
8. Цемент
9. Песок
10. Известковый порошок
11. Теодолит

Каковы преимущества планировки фундамента?

• Экономит время на повторное измерение и установку точки во время строительства.
• Повышает эффективность работы каменщика и мастера.
