Гигрометр устройство: Гигрометр. Виды и устройство. Работа и как выбрать. Особенности

Гигрометр. Виды и устройство. Работа и как выбрать. Особенности

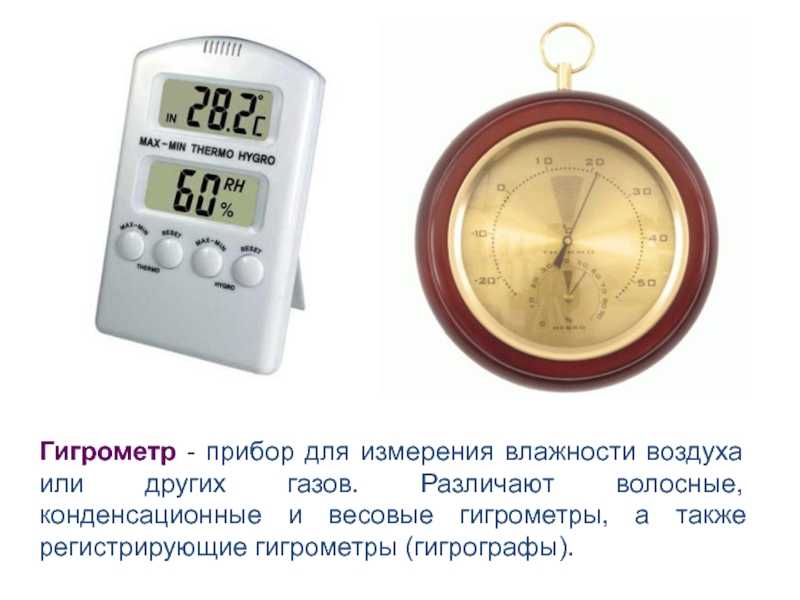

Гигрометр – точный измерительный прибор, предназначенный для определения уровня влажности в воздухе или других газах. Может использоваться как отдельное устройство, предназначенное для измерения влажности, или являться частью климатических приборов, к примеру, кондиционеров и т.д.

Прибор имеет широкую сферу применения. Данные об уровне влажности воздуха являются важными, так как позволяют поддерживать оптимальный микроклимат.

Это может быть необходимо в:

• Животноводстве.
• Медицине.
• Лабораторных исследованиях.
• Содержания хранилищ музеев и т.п.

С помощью гигрометра можно контролировать заданную влажность при производственном процессе. Ее контроль и поддержания на определенном уровне также важен для жилых помещений. Знание о влажности необходимы для корректировки микроклимата в помещениях, где содержатся животные. Также гигрометры применяются в теплицах.

Виды гигрометров

Для измерения влажности могут использоваться различные физические принципы.

В связи с этим существует несколько типов гигрометров, имеющих существенные технические отличия. Они бывают:

• Волосные.
• Пленочные.
• Весовые.
• Керамические.
• Конденсационные.
• Электронные.
• Психрометрические.

Это разные приборы, многие из которых дают приблизительный результат, а также имеют другие ограничения использования, вследствие чего не пользуются спросом.

Волосной

Является устаревшим и чаще всего встречается как музейный экспонат. Принцип его работы основан на физическом свойстве волоса менять длину в зависимости от уровня влажности. В конструкции гигрометра используется натянутый волос, одним концом связанный со стрелкой. В зависимости от того насколько оттянется волос, зависит угол наклона стрелки.

Приборы этого типа считаются устаревшими ввиду низкой точности, но ее достаточно для бытового применения. Однако они очень чувствительны к механическому воздействию. При сильной встряске или ударе волос может порваться, и устройство выйдет из строя. Отремонтировать его крайне сложно, так как эта функция не предусматривается. Используемый в системе обезжиренный человеческий волос позволяет определять влажность воздуха в пределах от 30% до 100%. Устройство может использоваться для расчета влажности в случае минусовой температуры.

Пленочный гигрометр

Схож по принципу работы с волосяным. Он оснащается органической пленкой. Та меняет свою длину в зависимости от влажности. С пленкой связан механизм шкалы. Такое устройство не боится механического воздействия в разумных пределах, чем превосходит волосяные гигрометры. Устройство может использоваться для определения влажности воздуха при отрицательной температуре.

Зачастую устройство предусматривает наличие механизма калибровки. Его можно отрегулировать, пользуясь данными полученными на более точных приборах, которыми являются психометрические или абсолютные гигрометры.

Весовые

Такие гигрометры очень точные. Это избыточно для домашнего применения, поэтому такими приборами больше пользуются в лабораториях, так как они являются абсолютными. Устройство представляет собой соединенные трубки. Внутри них находится вещество, способное быстро поглощать пар из воздуха. Трубки постоянно пребывают в закрытом состоянии.

Для измерения относительной влажности необходимо открыть доступ воздуха на определенное короткое время. В результате прохождения через трубки пар из воздуха останется в поглощающем веществе. Вследствие этого масса самого гигрометра увеличится. Определив текущий вес устройства после увлажнения, и сравнив его с первоначальными данными, можно рассчитать относительную влажность.

Для пользования этим устройством нужно проводить математические расчеты. Для подсчетов требуются данные о массе гигрометра до и после измерения, а также об объеме пропущенного через трубки воздуха. Таким образом, чтобы получить более-менее точные данные измерения, необходимы весы с минимальной погрешностью. Кроме этого на уровень точности может влиять фактор состаривания вещества в трубках. Со временем оно теряет свои первоначальные свойства, и поглощает влагу из воздуха хуже.

Керамические

Устройство также называют механическим. Принцип его работы основан на зависимости уровня увлажненности диэлектрика к его токопроводности. Гигрометр оснащается керамическим пористым чувствительным элементом. Он поглощает влагу с воздуха. Если влажность высокая, то он набирает много воды, а если низкая, то керамический кубик наоборот подсыхает.

Через керамический элемент пропускается электрический ток. Когда влажность высокая, и он более увлажнен, то электрическое сопротивление снижается. Стрелка прибора реагирует на сопротивление, от чего располагается под определенным углом на циферблате, тем самым указывает на относительную влажность.

Данные устройства не самые точные, но дают вполне приемлемый результат, что позволяет их применять в системах климат-контроля и т.д. Главное их достоинство в даче прямых показаний влажности в текущем времени. Не нужно ничего считать по формулам или пользоваться вычислительными таблицами. Также устройство не нуждается в активации процесса замера. Его стрелка указывает на уровень влажности постоянно.

Конденсационные

Гигрометр этого типа также дает весьма приблизительный результат. В основе принципа его действия лежит свойство конденсирования пара. Устройство оснащается небольшим зеркалом. Перед замером измеряется температура зеркала. После этого оно охлаждается по принципу эффекта Пельтье. Остывание зеркала вызывает конденсирование на нем влаги. Как только это происходит, замеряется температура зеркала уже в этот момент. Сравнивая данные температуры, с помощью таблицы можно определить уровень относительной влажности.

Чтобы данные получились максимально точными, нужно вовремя определить момент образования конденсата, и своевременно измерить температуру зеркала. Для этого в гигрометре предусматривается оптическое или электрическое устройство. Электрическое является более точным, так как исключает человеческий фактор.

Электронные

Является наиболее удобным и весьма точным. Гигрометр оснащается пластинкой с электроизоляционного материала. Сверху нее имеется покрытие из хлорида лития. Уровень электрической сопротивляемости хлорида лития меняется в зависимости от уровня влажности воздуха.

Основываясь на этих данных, устройство самостоятельно проводит все исчисления, выдавая на дисплее готовый результат. Прибор очень быстро реагирует на изменение относительной влажности воздуха. Обычно данные приборы дополнительно оснащаются термометром.

Нужно отметить, что электрические гигрометры имеют разный уровень погрешности, зависящий от окружающей температуры. Более сложные приборы имеют усовершенствованный вычислительный потенциал, что позволяет минимизировать погрешность.

Психрометрические

Данный гигрометр также называют психрометр. Он имеет очень простую конструкцию. В основе прибора применяется 2 термометра. Один является сухим, а второй влажным. Влажный отличается от сухого тем, что внизу его колба соприкасается с батистовой лентой. Край ленты окунается в сосуд с водой. Вследствие этого лента всегда мокрая. Она увлажняет колбу мокрого термометра. Вода на нем испаряется, тем самым охлаждает термометр. По этой причине он показывает более низкую температуру.

Для определения влажности нужно сравнить нормальную температуру, полученную на сухом термометре и сниженную, из мокрого. Для этого используется специальная таблица. Обычно ее печатают прямо на корпусе психрометра.

Для работы данного прибора нужно своевременно подливать воду в колбу, в которую окунается батистовая лента. Если вода испариться, то данные с термометров будут одинаковыми.

Критерии выбора гигрометра

Ключевыми моментами при выборе гигрометра являются его следующие параметры:

• Температурный диапазон проведения измерения.
• Диапазон определения влажности.
• Принцип действия.

Большинство гигрометров рассчитаны на использование только при положительной температуре. Если возникает необходимость работы при пониженных температурах, то используются мембранные и волосяные гигрометры. Кроме этого отдельные устройства могут применяться только в тепле. Так гигрометр ВИТ-2 может применяться в диапазоне температур +15…+40°С.

Также гигрометры разного устройства имеют разный диапазон определения относительной влажности. Большинство из них могут работать выдавать корректный результат замеров только в диапазоне 20-90%.

Важным критерием является принцип действия устройства. Одни приборы работают приблизительно, другие дают вполне точный результат. От принципа действия гигрометра зависит то, будет он показывается уровень относительной влажности непрерывно или только в момент проведения определенных манипуляций. Самыми удобными являются электронные и керамические гигрометры. Для работы с другими нужно делать расчеты, то есть придется потратить несколько минут, чтобы определить уровень влажности.

Похожие темы:

• Анализатор жидкости. Виды и применение. Работа и особенности
• Газоанализатор. Виды и работа. Применение и особенности
• Влагомер. Виды и работа. Применение и особенности конструкции
• Ареометр. Виды и устройство. Работа и применение. Отличия
• Барометр. Виды и работа. Применение и настройка. Особенности

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Эта статья ознакомит Вас с инструкцией (руководством по эксплуатации) гигрометров психрометрических типа ВИТ-1 и ВИТ-2, а также о способах утилизации гигрометров психрометрических.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Введение
1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.
2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

Указание мер безопасности при работе с гигрометром

1. При работе с гигрометром запрещается:

• Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;




• Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;




• Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

Устройство и принцип работы гигрометра

1. Гигрометр представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный или пластиковый питатель, заполняемый дистиллированной водой. Резервуар термометра под надписью «Увлажн. » увлажняется водой из питателя с помощью фитиля из батиста или шифона.
2. Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью — разностью показаний «сухого» и «увлажненного» термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию «сухого» термометра и разности показаний «сухого» и «увлажненного» термометров определяют относительную влажность воздуха по психрометрической таблице.

Подготовка гигрометра к работе

1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.
2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Внимание! Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.
4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.
5. Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную психрометрическую таблицу для гигрометра исполнения ВИТ-2 можете посмотреть по ссылке.
6. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения — в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления. Купить устройство аспирации гигрометров ВИТ можете перейдя по ссылке.
7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 минут.

Порядок работы гигрометра психрометрического

1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.
3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.
4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.
6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование. При отсутствии в таблице температуры по «сухому» термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием

1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22,4-16,3= 6,1°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23°С и Тс-Тв=6,0°С.

При увеличении Тс на 1°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4°С увеличит относительную влажность на (0,4х2)/1=0,8%.
Для Тс=22,4°С и Тс-Тв=6,0°С, относительная влажность равна: 48+0,8=48,8%. Принимаем «Фп»=4,9%.
3. Определяем относительную влажность для Тс-22,4°С и Тс-Тв=6,5°С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс-Тв=6,5°С.

Для Тс=22,4° и Тс-Тв=6,5°С, относительная влажность по расчету, аналогичному для п. 2, равна 44,8%. Принимаем «Фп»=45%.
4. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,1°С, для чего интерполируем найденные значения относительной влажности для Тс-Тв от 6,0°С до 6,5°С при Тс= 22,4°С.

При увеличении Тс-Тв на 0,5°С относительная влажность уменьшается на 4,0%, поэтому увеличение Тс-Тв на 0,1°С уменьшит относительную влажность на (0,1х4,0)/0,5= 0,8%. 49,0-0,8=48,2%. Принимаем «Фп»= 48%.

Характерные неисправности гигрометров психрометрических и методы их устранения

1. В конструкцию гигрометра входят детали из стекла, поэтому оберегайте гигрометр от падений и резких ударов.
2. В случае разрушения питателя замените его другим, входящим в комплект гигрометра, для чего удалите остатки разбитого и вставьте новый, зафиксировав питатель пружиной, находящейся на обратной стороне основания гигрометра. Либо купите новый питатель к гигрометру ВИТ.
3. Разрывы термометрической жидкости являются устранимой неисправностью. При появлении разрывов жидкости в термометрах, устраните их путем осторожного подогрева резервуаров термометров до соответствующих температур (ВИТ-1 не более 45°С и гигрометра ВИТ-2 не более 60°С. При перегреве произойдет разрушение резервуаров термометров).

Техническое обслуживание гигрометров психрометрических

1. Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Воду дополняйте заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.
2. Допускайте применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполняйте водой, предварительно охлажденной до температуры окружающего воздуха.
3. Фитиль на резервуаре «увлажненного» термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха до 5 мг/м³ фитиль меняйте 1 раз в две недели, при большей запыленности по мере загрязнения фитиля.
4. Перед заменой удалите загрязненный фитиль с резервуара термометра. Протрите резервуар тампоном ваты, смоченным теплой водой.
5. Возьмите фитиль из комплекта гигрометра или отрежьте фитиль длиной 60 мм, если фитили в комплекте даны в виде заготовки, на 10 штук. Смочите фитиль в дистиллированной воде или кипяченой и натяните его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.
6. Подготовьте две петли из ниток. Одной петлей туго затяните фитиль над резервуаром термометра и завяжите нитки. Вторую петлю наденьте на фитиль под резервуаром и постепенно стягивайте ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затяните не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.
7. Для изготовления нового фитиля применяйте шифон хлопчатобумажный, отбеленный, неокрашенный, технический без запрета по ГОСТ 9310-75 или батист отбеленный, мерсеризованный, артикул 1402 НА по ГОСТ 8474-80. Допускается применять в качестве фитиля шнур-чулок х/б, арт. 494, ОСТ 17-184-75.
8. Другие виды шифона или батиста перед изготовлением фитиля обработайте следующим образом:

• стирать в горячей воде (10 г соды на 1 л воды),




• кипятить в растворе той же концентрации в течение 1,5-2 часов,




• полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой,




• сушить и гладить.

9. Фитиль сшейте по диаметру резервуара термометра простым машинным швом. После обрезки шов по высоте должен быть не более 1,5 мм.
10. Новый фитиль и питатель установите на гигрометр в соответствии с инструкцией.
11. Гигрометр подвергается первичной и периодической поверкам. Первичная поверка проводится при выпуске из производства, периодическая поверка — один раз в два года в соответствии с методическими указаниями МИ-737-83 «Гигрометр психрометрический типа ВИТ. Методы и средства поверки», утвержденными в установленном порядке. Сведения о поверке гигрометра приведены в паспорте.

Правила хранения и транспортирования гигрометров

1. Гигрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении, в соответствии с надписью «Верх» на коробке, при температуре от -60°С до +45°С. Не допускайте хранить гигрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).
2. Гигрометры в транспортной таре транспортируются любым видом транспорта с учетом указаной выше температуры и при условии выполнения правил перевозки грузов для соответствующего вида транспорта.

Утилизация гигрометров психрометрических

В отличии от ртутных приборов, утилизация гигрометров происходит довольно проще: достаточно просто их выбросить. На данный момент нет ни одного закона, который утверждает, что гигрометры должны утилизироваться специальным способом.

Если у гигрометров закончилась поверка, то нет смысла его переповерять, гораздо дешевле и выгоднее приобрести его у нас по доступным ценам.
