Фундамент для раздвижных ворот: Фундамент под откатные ворота длиной 4 метра: схема

Фундамент под откатные ворота длиной 4 метра: схема

Сегодня большой популярностью среди застройщиков пользуются откатные ворота. Конструкцией такой системы предусмотрено наличие специального фундамента и закладной. Это связано с большой парусностью полотна таких ворот, особенно при сильных ветрах.

Поэтому необходимо соорудить фундамент под откатные ворота длиной 4 метра для того, чтобы обеспечить всей конструкции достаточную устойчивость и прочность.

Содержание

  1. Технология сооружения фундамента
  2. Подготовительный этап
  3. Этап земляных работ
  4. Монтаж закладной
  5. Установка закладной и ее заливка бетоном

Технология сооружения фундамента

Процесс установки таких ворот предполагает сооружение надежного основания. В зависимости от состава грунта, выбирается тип фундамента. Наиболее распространенным способом создания прочной основы раздвижной системе является бетонирование под опоры ее конструкции.

Технологией предусмотрены следующие строительные этапы:

  • Разметка участка;
  • Земляные работы;
  • Монтаж армирующего каркаса;
  • Установка закладной;
  • Бетонирование.

Все строительные работы должны проводиться в соответствие с разработанным проектом, предусматривающим использование определенных материалов и оборудования. Перед началом сооружения такой конструкции тщательно изучается состав грунта на участке.

Подготовительный этап

Профессиональные строители утверждают, что устойчивость откатных ворот и длительный срок их службы напрямую зависит от надежной и прочной бетонной основы. Она должна сооружаться по всем нормам, выдерживая технологические требования.

Правильно устроенный фундамент способен обеспечить всем механизмам бесперебойную и длительную эксплуатацию. Более тяжелой конструкции должна соответствовать более мощная «подушка».

Вначале производится разметка земельного участка, согласно плану.

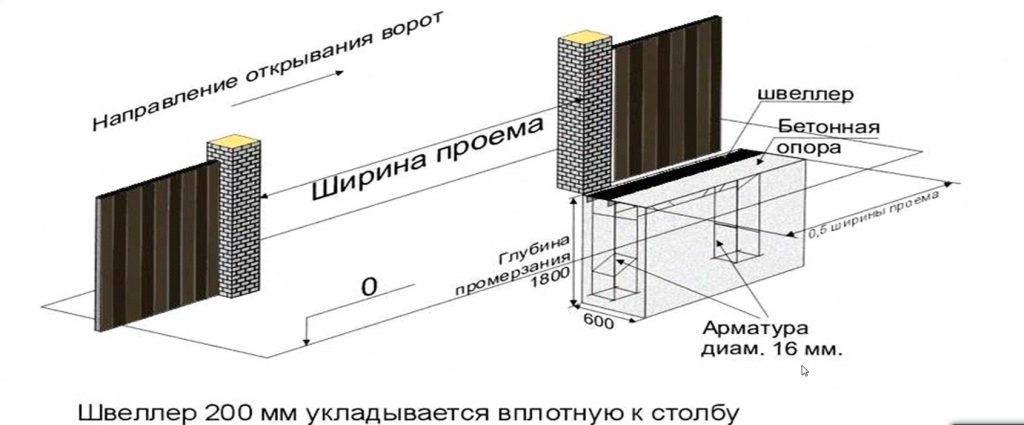

Для устройства фундамента под откатные ворота длиной 4 метра необходима площадка размером половины проема такого портала. Соответственно, для четырехметрового проема нужно обеспечить участок под основание длиной приблизительно 2 м. Его ширину обычно делают 0,5 м. Размечается площадка под котлован с внутренней стороны ворот в стороне от проезда.

На практике, бетонное основание располагается с той стороны проема, в которую будет открываться створка ворот.

Разметка участка производится при помощи колышек, веревки или проволоки. Необходимо обеспечить прямые углы, проверить которые можно при помощи строительного угольника с длиной сторон не меньше 1 метра. Колышки вбиваются по углам, после чего натягивается веревка.

Этап земляных работ

После проведения разметки площадки приступают к выкапыванию котлована, глубина которого обычно выполняется в пределах 1,7 м, в зависимости от уровня промерзания почвы. Такие параметры определяются средними показателями климатических условий региона. Они обычно указаны в документах по строительной геофизике и климатологии.

Стандартные модели ворот такого типа рассчитаны на определенный размер котлована, минимальная глубина которого составляет 1,5 м при ширине 0,5 м.

Выкапывание ямы под фундамент можно производить как вручную, так и с применением специальной техники. Учитывая небольшие размеры котлована, такие работы лучше всего выполнять без привлечения технических средств.

Важно! Формирование такого котлована требует аккуратности и соблюдения точных размеров, что вполне возможно при использовании традиционного ручного инструмента.

На дно выкопанного котлована, который является основой для установки силовой рамы под конструкцию сдвижных ворот, укладывается подушка, состоящая из слоя гравия и песка. Ее толщина обычно составляет от 10 до 18 см. Также производятся работы по уплотнению равномерно уложенной подушки с тем, чтобы исключить вероятность проседания будущего основания.

Монтаж закладной

На практике, в качестве опоры для конструкции ворот лучше использовать швеллер, к которому приваривается каркас из арматуры. Такой элемент будет основой для роликового механизма и автоматики.

Монтаж закладной выполняется в несколько этапов, а именно:

  • Отрезание швеллера определенной длины;
  • Отрезание стоек из металлического профиля;
  • Приваривание к швеллеру перпендикулярных элементов из профильной трубы;
  • Обвязка закладной металлическим каркасом из прутьев;
  • Проверка конструкции на соблюдение перпендикулярности и горизонтальности балки.

Закладная является наиболее важным элементом фундамента ворот откатного типа, поэтому ее монтаж производится с четким соблюдением всех размеров и уровней. После монтажа такой конструкции нужно установить опалубку в вырытом под нее котловане.

Установка закладной и ее заливка бетоном

Главным условием таких работ является обеспечение верхней плоскости несущего швеллера нулевого уровня, которым считается поверхность дорожного покрытия в области обустраиваемого проема с внутренней стороны. Вся конструкция закладной опускается в оснащенный опалубкой котлован швеллером вверх.

Важно! Выставляя закладную в котловане, ее горизонтальность обязательно проверяется при помощи длинного строительного уровня.

Надежный фундамент под откатные ворота длиной 4 метра обеспечивается правильно смонтированной конструкцией закладной и ее установкой в котловане с четким соблюдением горизонтальности уровней.

Выравнивание такой металлической основы в яме производится при помощи распорок из бруса или прутьев. После успешной установки закладной производится заливка котлована бетонной смесью.

Раствор бетона можно изготовить самостоятельно либо заказать на профильном предприятии. Второй вариант более подходящий, поскольку изготовленная в заводских условиях смесь более однородна и эластична. Заливая раствор в котлован, необходимо производить его уплотнение, используя вибрационное устройство.

Видео-инструкция:

После заливки бетона следует еще раз проверить уровень несущего швеллера.

Какой выбрать фундамент для откатных ворот?

Содержание

1) Свайный фундамент
2) Бетонный фундамент
3) Различия
4) Выводы

1) Свайный фундамент

Фундамент — это основа любой конструкции, расположенной на земле, поэтому к его выбору и проектированию стоит подходить особенно тщательно.

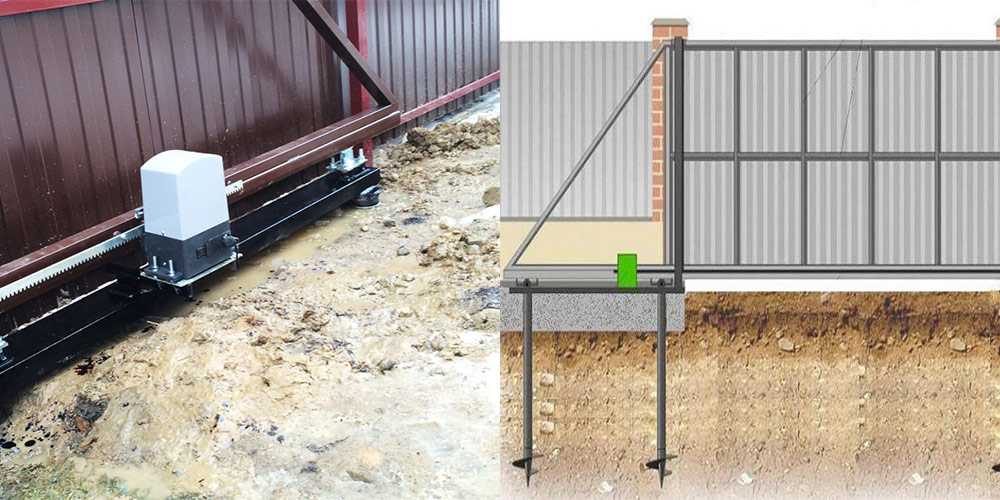

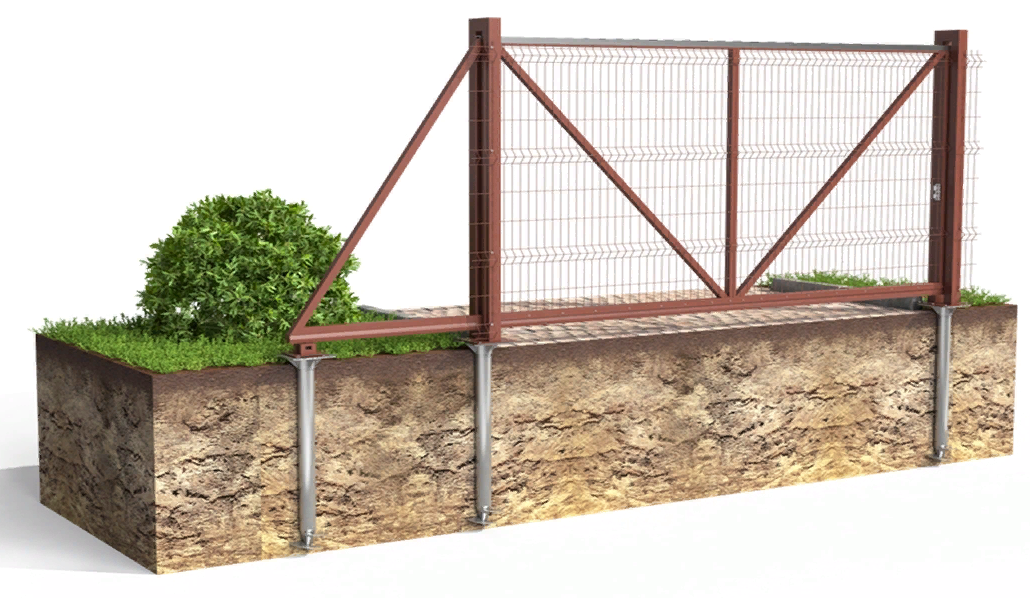

Свайный фундамент для откатных ворот состоит из:

  • швеллер 14
  • винтовые сваи 89х6,5 мм длинной 3 метра.

Размеры фундамента и количество свай зависят от ширины проема сдвижных ворот:

  • проем 3,0-4,5 метра: ширина швеллера 2,0 м, количество свай 3 шт
  • проем 4,5-5,5 метра: ширина швеллера 2,5 м, количество свай 4 шт
  • проем 5,5-6,5 метра: ширина швеллера 3,0 м, количество свай 5 шт.

При определении типа и характеристик фундамента важно учитывать вес створки ворот.

2) Бетонный фундамент

Бетонный фундамент состоит из:

  • швеллер 14
  • арматура 12 мм
  • бетон М200
  • песчаная подушка.

Размеры фундамента и количество свай зависят от ширины проема раздвижных ворот:

  • проем 3,0-4,5 метра: ширина швеллера 2,0 м, размеры ямы (ШхВхГ) 2,0х1,7х0,5 м, песчаная подушка 150 мм
  • проем 4,5-5,5 метра: ширина швеллера 2,5 м, размеры ямы (ШхВхГ) 2,5х1,7х0,5 м, песчаная подушка 150 мм
  • проем 5,5-6,5 метра: ширина швеллера 3,0 м, размеры ямы (ШхВхГ) 3,0х1,8х0,5 м, песчаная подушка 200 мм

При определении типа и характеристик фундамента важно учитывать вес створки ворот.

3) Различия

В стоимости: фундамент на сваях дешевле чем бетонный фундамент.
В скорости монтажа: фундамент на сваях монтируется быстро в течении одного дня путем закручивания винтовых свай. Бетонный фундамент монтируется не за один день: сначала вырывается яма, в которую помещается арматурный каркас и заливается бетон. Для схватывания и набирания крепости бетона потребуется несколько дней.
При болотистых грунтах: рекомендуется использовать фундамент на сваях, потому что бетонная конструкция имеет большой вес по сравнению со сваями.
При монтаже зимой: лучше использовать фундамент на винтовых сваях, потому что бетонирование в минусовые температуры сопряжено с рядом сложностей.

4) Выводы

Преимущества свайного фундамента:

  • цена
  • скорость монтажа
  • хорошо для монтажа зимой
  • хорошо подходит для болотистого грунта.

Преимущества бетонного фундамента:

  • монолитная конструкция
  • менее подвержен воздействию движения грунта при перепадах температур.

Другие статьи

Товары

Откатные ворота

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess

  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

КАК | Установка автоматических откатных ворот — Pearson + Projects

Время: 5-6 часов на установку откатных ворот. 2-3 часа для установки двигателя и зубчатой ​​рейки. Время подготовки площадки для столбов забора или бетонной поверхности дополнительно | Необходимые инструменты: Ворота и аксессуары от Get-A-Gate, электродрель (подходящая для бетона), шурупы по бетону, шурупы с квадратной головкой для кронштейнов к деревянным столбам, крепления, шурупы по бетону и металлу, угловая шлифовальная машина для резки направляющей и стойки ворот.

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота у GetaGate, у которой есть ряд стандартных и индивидуальных алюминиевых ворот и ограждений высшего качества. Лучше всего то, что это были самые доступные ворота, которые я смог найти. Они позволяют домовладельцам и разнорабочим на выходных легко выполнять этот проект — с правильными продуктами и аксессуарами.

Шаг 1: Планирование и выбор шлюза

Каждая дорога уникальна, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего участка. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточного стока гусеницы при открытии ворот.

При автоматизации ворот ворота должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для раздвижных ворот, подумайте об использовании распашных ворот.

Этап 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши раздвижные ворота могли бы катиться. Поверхность должна быть прямой и однородной как по ширине проема, так и по стоку при открывании ворот. Необязательно быть ровным, если уклон одинаков по всей длине дорожки.

Столбы: если у вас нет существующих столбов или вам требуется дополнительный столб для пешеходных ворот, убедитесь, что вы установили все столбы в соответствии с линией забора, и выкопайте глубокий фундамент (чем глубже, тем лучше, чем шире). Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя лицевую сторону стоек от существующего ограждения, продолжайте прямую линию по ширине проема, чтобы выровнять положение улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на месте.

Шаг 3: Направляющая ворот

Центр направляющей будет примерно в 80-100 мм от лицевой стороны стоек. Вытащив все отрезки гусеницы, положите их на землю, прежде чем закреплять их. Используя леску или линейку, убедитесь, что они выстроены по прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте под гусеницу, чтобы обеспечить надлежащую поддержку.

Чтобы закрепить направляющую, предварительно просверлите отверстия в бетоне и используйте шурупы. Начните с нескольких винтов на каждой длине гусеницы, чтобы зафиксировать положение и проверить правильность вращения ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота на землю на что-нибудь мягкое. Измерьте места для крепления ваших 2 колес, обычно на расстоянии 25% от конца ваших ворот. Предварительно просверлив отверстия, прикрепите колеса к воротам с помощью металлических шурупов.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4: Направляющий кронштейн

После того, как колесная колея установлена, можно установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предотвращает падение ворот и направляет их влево и вправо.

Он будет охватывать верхнюю часть ворот, в этом кронштейне предусмотрена некоторая регулировка в зависимости от того, насколько далеко ваши ворота от забора. — надежно зафиксируйте кронштейн на стойке.

Этап 5: Улавливатель ворот и стопор

Улавливатель ворот направляет ворота в закрытое положение и предотвращает отрыв ворот от направляющих. Исправлена ​​ошибка, из-за которой получатель получал ворота, когда они закрыты.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот. Его можно установить на землю или на столб забора. Это важно с точки зрения безопасности, чтобы ворота не соскальзывали с колесной колеи или направляющего кронштейна.

Ворота теперь будут свободно катиться вперед и назад по направляющей, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

  • Сначала вам нужно выбрать между питанием от сети или солнечной энергией. Если вы используете питание от сети, вам понадобится источник питания, доступный для вашего двигателя. Там, где это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

  • Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и устанавливается на ровную бетонную поверхность.

  • Зубчатая рейка должна быть закреплена на воротах на высоте, на которой она находится на редукторе двигателя. Прежде чем крепить стойку к воротам, убедитесь, что она катится плавно и на нужной высоте. Закрепите стойку на каждом конце, а затем продолжите с последующими длинами. Убедитесь, что стойка плавно перемещается по двигателю, отрегулируйте высоту по мере необходимости, а затем закрепите все винты.

  • Возможно, вам придется отрезать последнюю часть стойки, чтобы она соответствовала размеру ваших ворот.

  • Завершающий этап подключения и оживления мотора я договорился с электриком.

Шаг 7: Достаньте пульт и откройте, закройте, откройте, закройте….
