Как подобрать дюбель под саморез

• Главная

»

• Полезные статьи

»

• Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.  То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

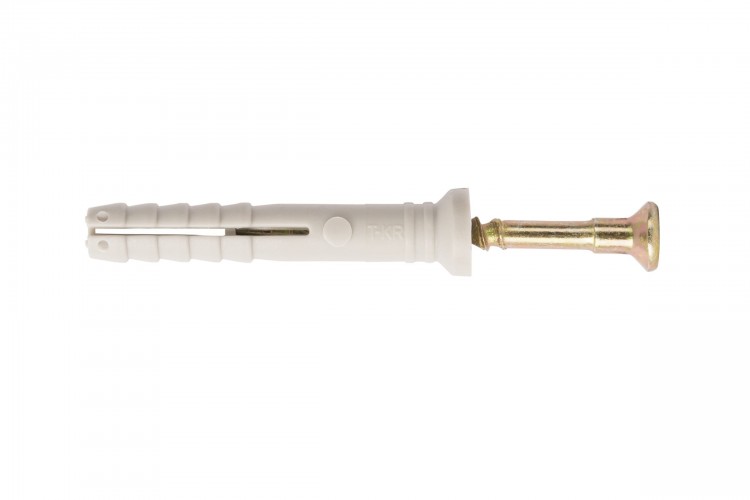

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.

Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку,  6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

•
  Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.
•
  Для дюбеля диаметром 5 мм, подойдет саморез диаметром  2,5 мм. (от 2 мм до 3 мм.)
•
  Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)
•
  Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)
•
  Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)
•
  Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)
•
  Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)
•
  Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добавляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным.  Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диаметр, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

Таблица соответствия саморезов и дюбелей

Таблица саморезов и дюбелей

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Понимание дюбелей и штифтов « EW Hannas Inc. Оставить комментарий

При работе с любым деревом вам понадобятся штифты для надежной фиксации деревянных деталей. Это гарантирует, что ваши поделки будут достаточно прочными в каждом суставе. Вы можете использовать установочные штифты в структурных усилениях, таких как опоры полок, изготовление шкафов, оси игрушечных колес, подвижные игровые элементы и многое другое. Читайте дальше, чтобы узнать больше.

Что такое деревянные штифты?

Деревянные штифты представляют собой прямые сплошные штифты со скошенными концами. Эти штифты помогают во время выравнивания и вставки, обычно используются в качестве застежек.

Что такое деревянные дюбели?

Изготовлены из цилиндрического деревянного стержня, обычно нарезанного на более короткие отрезки. Вы можете приобрести широкий ассортимент предварительно нарезанных дюбелей, готовых к использованию в вашем проекте.

Как работают штифты?

Чтобы штифты заработали, вы должны сначала просверлить отверстия в деревянных деталях, которые идеально подходят для ваших штифтов. Затем вы можете вдавить штифты в отверстия, чтобы впоследствии прикрепить другие куски дерева. Когда вы вставляете установочный штифт в концентрические отверстия двух или более компонентов, он фиксирует их и надежно удерживает вместе. Небольшая переходная посадка или натяг также используются для сжатия штифта и создания достаточного трения, чтобы прочно удерживать штифт в отверстии.

Преимущества использования деревянных штифтов и дюбельных соединений

Аппаратное обеспечение не требуется

При использовании дюбелей в вашем проекте по дереву вы можете отказаться от гвоздей, шурупов и скоб. Это означает, что вы также избежите возможных травм, вызванных этими элементами оборудования при соединении деревянных деталей. С эстетической точки зрения ваш проект будет иметь профессиональный законченный вид, потому что шурупы не будут нарушать рисунок волокон.

Универсальность

Вы можете использовать дюбельные соединения в плоских или угловых соединениях, а также в сложных соединениях. Вы можете сделать усиленные дюбели для использования в таких предметах, как полки и шкафы, которые требуют особой точности.

Более прочные соединения

Штифтовые соединения обеспечивают дополнительную прочность деталям, которые постоянно растягиваются или скручиваются. Эти соединения обеспечивают еще более надежное соединение, чем использование хвостовика и штифта.

Различные типы деревянных штифтов

Когда деревянные дюбели разрезаются на штифты, они используются в качестве усиления соединений. Обратите внимание, что вы всегда должны оставлять путь для выхода воздуха и излишков клея, как только вы вставите дюбель на место. Если вы решите ударить по дюбелю, чтобы сбросить гидравлическое давление, это может привести к расколу дерева.

Если вы соедините две деревянные детали с помощью дюбелей, вставленных в глухие отверстия, вы можете поместить кусочки дроби между древесиной, чтобы образовались углубления после их зажима. После отпускания зажима углубление указывает на центральную точку, где можно сверлить.

Вот разные типы дюбелей:

• Остроконечные дюбели
• Дюбели с цветовой маркировкой
• Окрашенные и обработанные дюбели
• Шпонки с прорезями
• Шипованные дюбели
• Дюбели с торцевыми отверстиями
• Ступени лестницы
• Штифты с гравировкой или штампом
• Колья — Дерновые колья, Колья для растений
• Шканты для рукоделия
• Шампуры
• Яблочные палочки
• Косметика и здравоохранение – ватный аппликатор, палочки для макияжа и палочки для кутикулы
• Поляки
• Зефирные палочки
• Ручки для швабры
• Палочки для вымпелов

E.W. Hannas производит превосходные дюбели для ваших нужд

Штифты

облегчают ваши работы по дереву, потому что вам не нужны крепежные детали, и вы действительно получаете более прочные соединения. Более того, ваш окончательный проект будет иметь профессиональный законченный вид. Если вы планируете работать над своим следующим проектом по дереву, приобретите дюбельные штифты высочайшего стандарта от EW Hannas. Свяжитесь с нами сегодня, чтобы получить необходимую деревянную деталь на заказ.

Врезные дюбели | Древесина

Используя только основные инструменты и тщательную разметку, вы можете собрать шпунтовые соединения, которые по прочности могут соперничать с врезными и шиповыми столярными изделиями, и менее чем в два раза быстрее.

Каждый предлагаемый нами продукт был независимо отобран и проверен нашей редакционной командой. Если вы совершите покупку по включенным ссылкам, мы можем получить комиссию.

2 доска с дюбелем и отверстиями

Используя только основные инструменты и тщательную разметку, вы можете собрать дюбельные соединения, которые по прочности не уступают врезным и шиповым столярным изделиям, и менее чем в два раза быстрее. На самом деле, дюбели усиливают почти любое сквозное, стыковое и косое соединение.

Приспособления различаются по цене и характеристикам.

Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов до многорегулируемого приспособления Dowelmax за 310 долларов, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными втулками направляющей сверла справляется с большинством задач по установке штифтов. Вам также понадобится сверло с заостренным или пулевидным острием, чтобы соответствовать втулкам приспособления, и зенковка шире, чем сверло.

4 шаблона

Шаблон для установки дюбелей на любой бюджет. Показаны приспособления от 1 Rockler (12 долларов США), 2 Woodworker’s Supply (36 долларов США), 3 LeeValley (59 долларов США).) и 4 Dowelmax (310 долларов США).

ДОБЕЛЛОВЫ расширить

, хотя вы можете купить докозы в ¹ ⁄ ₄ «, ⁵ ⁄ ₁₆ «, ³ ⁄ ₈ «, ⁷ ós _{161011108″ и} «и _{16107 16108″ и} «и _{16101108″ и} «» и «и » и «и » и «и » и «и » и «и . 1 ⁄ ₂ дюймов, размеры ¹ ⁄ ₄ дюймов и ³ ⁄ ₈ дюймов подходят для большинства работ. раздвижные рифленые дюбели, подобные тем, которые показаны в разделе «Советы для мастеров», которые позволяют клею вытекать через канавки, но набухают, чтобы прочно закрепить отверстия.0105 1 ⁄ ₂ подойдет длина » или 2″; но дюбели 1 ¹ ⁄ ₂ дюйма обеспечивают достаточное усиление большинства соединений из толстого материала ³ ⁄ ₄ дюйма.

СОВЕТ ДЛЯ ПРОДАВЦА
Рифленые дюбели расширяются для создания прочного соединения
Вы можете вырезать дюбели самостоятельно и сделать на боковых сторонах канавки для удаления клея, но вы сэкономите время, используя имеющиеся в продаже дюбели. Как и прессованное печенье из бука, прессованная древесина в этих ³ ⁄ ₈ » дюбели расширяются примерно ¹ ⁄ ₃₂ » при контакте с влагой в клее, как показано ниже , создавая плотную посадку.

Синий шаблон

Стыковые соединения

Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить точное сопряжение стыков, пронумеруйте стыки от 1 до 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места для дюбелей, фото ниже .

Линейка на доске

Сделайте единственную тонкую отметку карандашом на перекладине и поручне. Приспособление для установки дюбелей будет размещать дюбели на одинаковом расстоянии друг от друга на обеих деталях, что делает ненужной вторую линию.

Мы расположили эти метки по центру двух ³ ⁄ ₈ дюймовых дюбелей 1 ¹ ⁄ ₄ дюймов друг от друга на 3 ¹ ⁄ ₄ дюймов для увеличения ширины рамы. прочности, но не располагайте их ближе, чем ¹ ⁄ ₄ «. И оставьте не менее ¹ ⁄ ₈ «дерева между краем отверстия под дюбель и любой поверхностью заготовки.

Установите глубину сверления

Затем установите глубину сверления на половину длины ваших дюбелей плюс ¹ ⁄ ₁₆ «, чтобы обеспечить попадание клея. На этом расстоянии плюс длина кондукторной втулки оберните биту лентой, фото ниже .

Бита с зеленой лентой на

втулка кондуктора помогает определить правильную глубину сверления, которую мы отметили лентой

кондуктор для сверления торцов и кромок

ваше отмеченное место для дюбеля, верхнее фото , ниже . Затем просверлите два отверстия для дюбелей в ленте на обоих концах каждой рейки.

Теперь повторите процесс на кромке сопрягаемой заготовки, среднее фото . Влага в клее может вздуть края отверстия под дюбель, раздвигая детали. Чтобы предотвратить это, скосите края отверстия с помощью ¹ ⁄ ₁₆ «-глубокой зенковки, фото снизу .

2 фотографии сверла с зеленым цветом на них

Вам нужна только одна установочная метка, чтобы расположить это отверстие приспособление на конце заготовки (сверху) или кромке (посередине). Сверление с двумя внутренними направляющими и отверстиями на расстоянии 1 1/4 дюйма друг от друга.

Толстая насадка с отверстием под ней

Зенковка 1/16 дюйма предохраняет края отверстий от вздутия и раздвигания соединения.

Затем приклейте и вставьте дюбели в стойки или поручни. соедините детали и зафиксируйте их на один час.

Для соединения встык используйте ту же технику, чтобы отметить и просверлить сопрягаемые кромки. концы, чтобы не сломать торцевое волокно при сборке соединения.

Соединение встык

Чтобы выполнить соединение встык, начните с просверливания отверстий под дюбели вдоль одного края, как описано в предыдущем разделе. Просверлите отверстия достаточно глубоко, чтобы выступающие штифты были как минимум ³ ⁄ ₁₆ » короче, чем толщина сопрягаемой детали.

Используйте центры штифтов (см. Источники, внизу страницы) для переноса положения отверстий под штифты от края одной детали до лицевой стороны сопрягаемой детали В зависимости от размера центров дюбелей поместите их в только что просверленные отверстия для дюбелей или вставьте дюбель в каждое отверстие и наденьте их на эти дюбели, верхнее фото под .

Чтобы отметить на лицевой стороне второй соединительной детали расположение дюбелей от первой, совместите концы обеих заготовок с помощью бруска. Затем постучите лицевой стороной второй детали по центрам дюбелей, , среднее фото.

Теперь используйте сверло Форстнера на сверлильном станке, чтобы просверлить сопрягаемые отверстия в каждом месте, отмеченном центрами дюбелей [Фото I]. Установите ограничитель глубины сверлильного станка на длину выступающих дюбелей плюс ¹ ⁄ ₁₆ «.

Соберите соединение всухую, чтобы проверить посадку; затем осторожно разберите его. Затем склейте и закрепите детали.

Дюбель с металлическим заостренным наконечником сверлильный станок

Шаблоны для установки дюбелей ³ ⁄ ₈ 35242, Rockler, 800-279-4441, rockler.com. Самоцентрирующееся приспособление с фиксированной втулкой №. 109-142, Woodworker’s Supply, 800-645-9292, woodworker.com. Самоцентрирующееся приспособление для установки дюбелей №. 25K64.01 со сменными втулками, Lee Valley Tools, 800-871-8158, leevalley.com. Комплект Dowelmax с ³ ⁄ ₈ ″ втулки, O.M.S. Tool Co., 877-986-9400, dowelmax.com.
Зенковки. Набор из пяти зенкеров Grizzly №.
