Как правильно подобрать саморез к дюбелю? – KrepShop
18.08.2021
Конструкция дюбеля и его назначение
Так только кажется, что подобрать саморез к дюбелю просто, как оказалось, некоторые даже не знают, что саморез нельзя просто так вкрутить в бетон или кирпич, поскольку он не вкрутится в такой твердый и плотный материал. Просто просверлить отверстие и вкрутить туда саморез тоже не получится – он просто не будет держаться. Так что в любом случае для бетонных или кирпичных стен саморезы придется закручивать с использованием дюбелей.
Самые популярные дюбели сейчас делают из пропилена, но есть еще металлическое дюбели – самые надежные, и дюбели из дерева – простейшие и устаревшие, но все еще пригодные для работы, если ничего более современного под рукой нет.

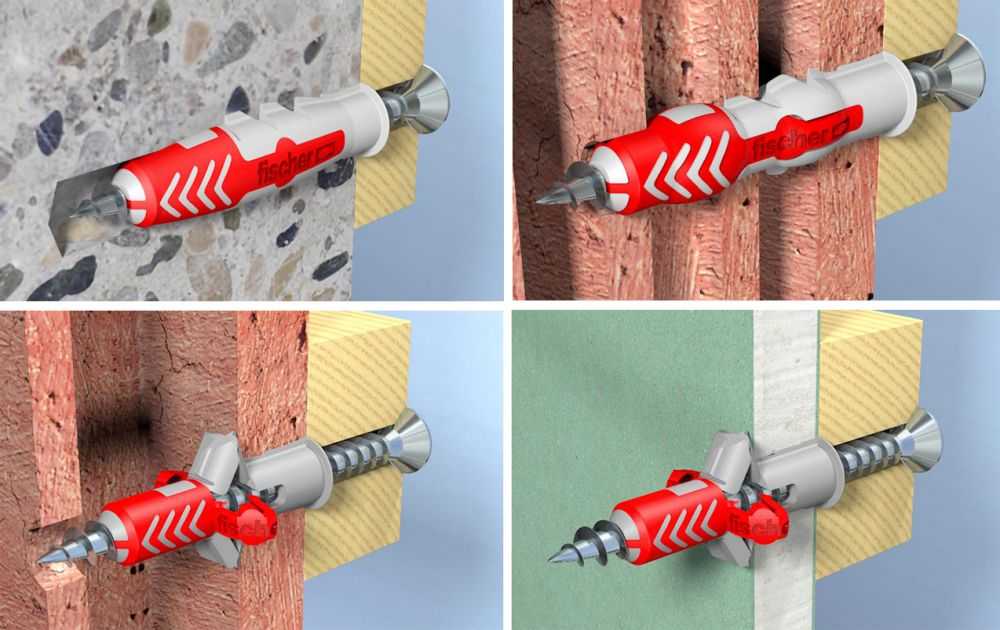

Каждый дюбель, кроме деревянного, имеет усы, ребра или специальные пластинки, которые не дают дюбелю выскочить через просверленное отверстие. В металлических дюбелях (анкерах) роль распорки выполняет конусообразные гайки, которые при затягивании расширяют дюбель.
Как подобрать так, чтобы саморез держался крепко?
При подборе инструментов нужно ориентироваться на предполагаемую нагрузку на дюбель. Чем больше нагрузка, тем дюбель должен быть большей длины и диаметра. Материал стены, пола или потолка, в котором будет сверлиться отверстие, тоже играет роль – чем плотнее материал, тем большую нагрузку выдержит дюбель.
Именно под диаметр дюбеля подбирается диаметр сверла. Некоторые засверливаются буром в 10 мм для дюбелей 8 мм, утверждая, что так дюбели проще вставлять в отверстие, а их все равно разопрет при закручивании самореза. Так делать нельзя – потом дюбель может выпасть из стены при большой нагрузке, и, если его резко дернуть на себя. Глубина отверстия должна быть чуть больше, чем длина дюбеля.
Обычно, диаметр самореза или шурупа в среднем подбирается на 4 мм меньше, чем диаметр дюбеля, но все индивидуально, лучше ориентироваться по специальной таблице ниже. Чем меньше диаметр дюбеля, тем меньше от условных 4 мм будет разница в диаметре самореза.
Кроме диаметра самореза, очень важно подобрать и правильную длину для самореза. Прикрепляемый материал может иметь разную толщину, поэтому и длина самореза должна соответствовать. Саморез должен быть достаточно длинным, чтобы дюбель раскрылся плотно и зафиксировался, при этом длина самореза должна быть достаточна для толщины прикрепляемого материала.
Определяется необходимая длина самореза просто – к дюбелю прибавляем толщину поверхности, и получаем минимально необходимую нам длину дюбеля.
Не забываем, что использование слишком коротких дюбелей неприемлемо при высоких предполагаемых нагрузках! Длина дюбеля должна подбираться не только в соответствии с нагрузкой, но и с толщиной прикрепляемого материала. Лучше взять дюбель длиннее, зато будет запас прочности.
Для справки, толщина материала, который предполагается прикрепить саморезом, не должна превышать 60% длины дюбеля в стенах из плотных материалов, вроде бетона, и 35% в рыхлых материалах.
Таблица соответствия саморезов и дюбелей
Диаметр дюбеля (мм) |
Длина дюбеля (мм) |
Толщина прикрепляемого материала (мм) |
Размер самореза (мм) |
5 | 25 | 5 | 3х30 |
5 | 25 | 10 | 3х35 |
6 | 25 | 5 | 4х30 |
6 | 30 | 5 | 4х35 |
6 | 30 | 10 | 4х40 |
6 | 35 | 10 | 4х45 |
6 | 35 | 15 | 4х50 |
6 | 40 | 10 | 4х50 |
6 | 40 | 15 | 4х60 |
6 | 40 | 20 | 4х60 |
6 | 50 | 10 | 4×60 |
6 | 50 | 15 | 4х70 |
6 | 50 | 20 | 4х70 |
8 | 30 | 5 | 5х35 |
8 | 30 | 10 | 5х40 |
8 | 40 | 10 | 5х50 |
8 | 40 | 15 | 5х60 |
8 | 50 | 10 | 5х60 |
8 | 50 | 20 | 5х70 |
8 | 60 | 10 | 5х70 |
8 | 60 | 20 | 5х80 |
8 | 60 | 30 | 5х90 |
8 | 80 | 10 | 5х90 |
8 | 80 | 20 | 5х100 |
8 | 80 | 30 | 5х120 |
10 | 50 | 10 | 6х60 |
10 | 50 | 20 | 6х70 |
10 | 60 | 20 | 6х80 |
10 | 60 | 30 | 6х90 |
10 | 80 | 20 | 6х100 |
10 | 80 | 40 | 6х120 |
10 | 80 | 60 | 6х140 |
10 | 100 | 40 | 6х140 |
10 | 100 | 50 | 6х150 |
10 | 100 | 60 | 6х160 |
12 | 70 | 10 | 8х80 |
12 | 70 | 20 | 8х90 |
12 | 70 | 30 | 8х100 |
12 | 100 | 20 | 8х120 |
12 | 100 | 40 | 8х140 |
12 | 100 | 60 | 8х160 |
12 | 120 | 40 | 8х160 |
12 | 120 | 60 | 8х180 |
12 | 120 | 80 | 8х200 |
14 | 75 | 25 | 10х100 |
14 | 75 | 35 | 10х120 |
14 | 100 | 20 | 10х120 |
14 | 100 | 40 | 10х140 |
14 | 100 | 60 | 10х160 |
14 | 135 | 25 | 10х160 |
14 | 135 | 35 | 10х180 |
14 | 135 | 45 | 10х180 |
Подбор самореза к дюбелю
Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.
Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?
Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку, 6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.
После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.
-
Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм. -
Для дюбеля диаметром 5 мм, подойдет саморез диаметром 2,5 мм. (от 2 мм до 3 мм.) -
Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм) -
Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм) -
Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм) -
Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм) -
Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм) -
Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)
Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.
Для этого берется длина нашего дюбеля, добавляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.
Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным. Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.
Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диаметр, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.
Таблица соответствия саморезов и дюбелей
Диаметр дюбеля (мм. ) |
Длина дюбеля (мм.) |
Толщина прикрепляемого материала (мм.) |
Размер самореза (мм.) |
---|---|---|---|
5 |
25 |
5 |
3х30 |
5 |
25 |
10 |
3х35 |
6 |
25 |
5 |
4х30 |
6 |
30 |
5 |
4х35 |
6 |
30 |
10 |
4х40 |
6 |
35 |
10 |
4х45 |
6 |
35 |
15 |
4х50 |
6 |
40 |
10 |
4х50 |
6 |
40 |
15 |
4х60 |
6 |
40 |
20 |
4х60 |
6 |
50 |
10 |
4×60 |
6 |
50 |
15 |
4х70 |
6 |
50 |
20 |
4х70 |
8 |
30 |
5 |
5х35 |
8 |
30 |
10 |
5х40 |
8 |
40 |
10 |
5х50 |
8 |
40 |
15 |
5х60 |
8 |
50 |
10 |
5х60 |
8 |
50 |
20 |
5х70 |
8 |
60 |
10 |
5х70 |
8 |
60 |
20 |
5х80 |
8 |
60 |
30 |
5х90 |
8 |
80 |
10 |
5х90 |
8 |
80 |
20 |
5х100 |
8 |
80 |
30 |
5х120 |
10 |
50 |
10 |
6х60 |
10 |
50 |
20 |
6х70 |
10 |
60 |
20 |
6х80 |
10 |
60 |
30 |
6х90 |
10 |
80 |
20 |
6х100 |
10 |
80 |
40 |
6х120 |
10 |
80 |
60 |
6х140 |
10 |
100 |
40 |
6х140 |
10 |
100 |
50 |
6х150 |
10 |
100 |
60 |
6х160 |
12 |
70 |
10 |
8х80 |
12 |
70 |
20 |
8х90 |
12 |
70 |
30 |
8х100 |
12 |
100 |
20 |
8х120 |
12 |
100 |
40 |
8х140 |
12 |
100 |
60 |
8х160 |
12 |
120 |
40 |
8х160 |
12 |
120 |
60 |
8х180 |
12 |
120 |
80 |
8х200 |
14 |
75 |
25 |
10х100 |
14 |
75 |
35 |
10х120 |
14 |
100 |
20 |
10х120 |
14 |
100 |
40 |
10х140 |
14 |
100 |
60 |
10х160 |
14 |
135 |
25 |
10х160 |
14 |
135 |
35 |
10х180 |
14 |
135 |
45 |
10х180 |
Таблица саморезов и дюбелей
В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!
