Какие дюбеля лучше для бетона: главные правила выбора

Какими бывают саморезы для бетона и как их выбирать

Бетон – материал исключительно твёрдый и плотный, поэтому крепёж для него должен быть особым. Чаще всего для крепления различных конструкций к бетонному основанию используют анкера и шурупы с дюбелями, под которые высверливают отверстия. Но есть и специальные саморезы, не требующие установки дюбелей.

Прежде чем приобретать метизы, предлагаем узнать, по каким критериям их выбирать, а также как вкрутить саморез в бетон – какие инструменты для этого потребуются.

Материал изготовления

Производят такие шурупы из латуни, нержавеющей или углеродистой стали. Первые два вида не поддаются коррозии и могут применяться в любых условиях эксплуатации: внутри и снаружи, в сухих и влажных помещениях. Но латунь – материал дорогой и не слишком жёсткий, большую нагрузку крепёж из него нести не может, поэтому используется он очень редко.

Шуруп из легированной нержавеющей стали Источник allegroimg.com

Изделия из углеродистой стали самые востребованные, так как обладают приемлемой стоимостью и достаточно высокой прочностью. Однако без внешнего покрытия они могут ржаветь, особенно если эксплуатируются в условиях, при которых возникает коррозия металлов. В первую очередь это высокая влажность воздуха и прямой контакт с водой.

Выбирают такие метизы по цвету, который указывает на тип покрытия.

• Серебристые изделия – оцинкованные, слой цинка на них наносится гальваническим способом, и является надёжной защитой от коррозии. Это универсальный саморез по бетону, так как пользоваться им можно в любых условиях.

Оцинкованные шурупы для бетона Источник 24aul.ru

• Золотистый цвет говорит об обработке медью или латунью и возможности использования такого крепежа только при внутренних работах.

Обратите внимание! Иногда жёлтый оттенок имеют и оцинкованные метизы, уточняйте этот момент у продавца.

• Черные и серые метизы приобретают такой цвет благодаря оксидной или фосфатной плёнке (оксидированные и фосфатированные саморезы). Такое покрытие может защитить их от ржавления только при эксплуатации во внутренних помещениях с сухим воздухом.

Шурупы из оксидированной углеродистой стали Источник der-schweighofer.de
Смотрите также: Каталог компаний, что специализируются на инженерных системах и сопутствующих работах

Вид резьбы

Для установки в бетон подходит несколько видов саморезов, отличающихся друг от друга видом резьбы.

• Универсальные – с частой и невысокой резьбой.

Могут применяться как с дюбелями, так и без них.

• Нагели – с переменной высотой резьбы и наличием насечек на её рёбрах.

Это самонарезающие шурупы, для установки которых распорные дюбели не нужны. Но нужно знать, покупая такие саморезы по бетону, как правильно закрутить их, чтобы получить надёжную фиксацию. Под них высверливается узкий канал, который должен быть на несколько миллиметров длиннее самого метиза.

Нагели имеют разную длину, но одинаковый диаметр 7,5 мм Источник крепеж.рф

• Саморезы-ёлочки с наклонной резьбой в виде расположенных друг за другом конусов.

Без дюбеля могут использоваться только для крепления лёгких конструкций. В основном идут в комплекте с дюбелем, в который не вкручиваются, а забиваются молотком.

Крепёж с резьбой в виде ёлочки Источник dek.cz

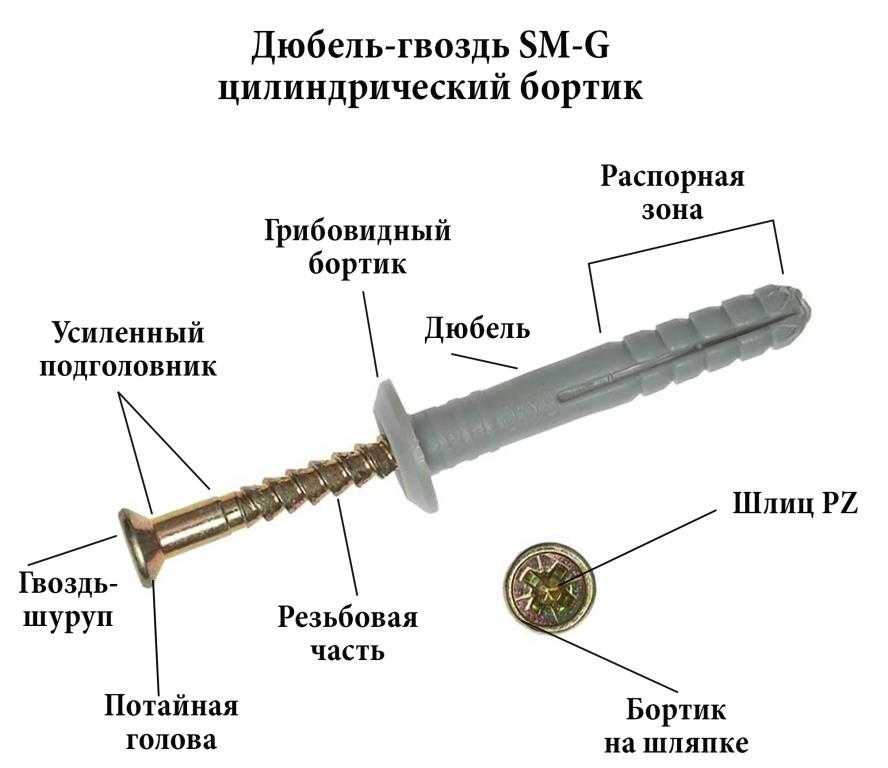

Гвоздь-дюбель

Стоит ли говорить о том, что попытка забить в бетон обычный гвоздь вряд ли увенчается успехом? Для работы с этим плотным строительным материалом, применяют специальные гвозди, изготовленные из особых сортов стали. Также гвозди для бетона, которые также называют дюбелями, имеют особую форму – они толще обычных, имеют массивную шляпку и, очень часто, насечку – продольную или спиральную. Дюбели для строительных пистолетов, выпущенные в последние годы, могут быть также оснащены специальным баллистическим наконечником, облегчающим проникновение метиза в толщу плотного материала. Многие виды дюбель-гвоздей выпускаются с напрессованной на стержень шайбой.

По форме рабочей части гвозди для забивания в бетон и кирпич могут быть следующих разновидностей:

• Желобчатые – для самых тяжелых бетонов;
• Плоские – для фиксации деталей небольшой массы;
• Круглые – наиболее распространенный классический вид;
• Квадратные – используемые при выполнении специализированных работ.

В качестве материала для дюбель-гвоздей чаще всего используют закаленную нержавеющую сталь, поэтому коррозия такому крепежу не страшна. Крепление с использованием гвоздей по бетону является чрезвычайно долговечным, при условии соблюдения технологии монтажа. Забитый в стену дюбель способен выполнять свои функции без снижения несущей способности десятилетия, даже находясь под открытым небом. Нужно также упомянуть о том, что извлечение гвоздя, особенно забитого механизированным способом, является очень сложной и трудоемкой задачей. При демонтаже нередки случаи серьезного повреждения поверхности вокруг крепежа, поэтому, выбирая место для дюбеля, нужно быть предельно внимательным.

Особенности установки крепежа в бетон

Есть два варианта, как закрутить саморез в бетон.

• С установкой пластикового дюбеля.
• Без установки дюбеля – подходит только для нагелей с периодической резьбой и насечками.

В любом случае монтаж начинается с того, что в бетонной конструкции бурится установочное отверстие.

С дюбелем

Дюбель – это пластиковая гильза с ребристой внешней поверхностью. Ребра выполняют функцию распорок и обеспечивают жёсткую фиксацию крепежа в теле бетона. Он незаменим при работе с пористыми и ячеистыми материалами, а также когда на шуруп приходится высокая нагрузка или он «работает» в условиях вибрации.

Канал для установки гильзы высверливается перфоратором, ударной дрелью или шуруповёртом.

• Перфоратор или дрель применяются для бурения твёрдых и плотных оснований.
• Для ячеистого бетона лучше подходит шуруповёрт.

Диаметр отверстия должен совпадать с наружным диаметром дюбеля, он и диктует выбор подходящего бура или сверла. А глубину канала делают на 4-5 мм больше длины пластиковой вставки.

Схема монтажа крепления с дюбелем Источник krepometr-tula.ru

Характеристики и виды дюбельного крепежа для бетона

Классическим типом дюбеля для бетона является пластмассовая втулка цилиндрической формы с насечками по всей длине и выступами, предотвращающими проворачивание и выпадение крепежа. Дополняет ее, как правило, саморез или гвоздь.

Конструкция стандартного дюбеля для бетона

Помимо стандартных дюбелей на строительном рынке сейчас можно найти специальные химические крепежи для пористого бетона. Они фиксируются в готовом отверстии путем применения клеевого состава, который заполняет собой все поры. Для окончательной их фиксации необходимо дождаться застывания состава. На это уходит от двух часов до суток.

Также можно выделить еще некоторые разновидности дюбельных элементов для бетона:

1. Распорный. От остальных его отличают размеры шурупов и выполнение последних в форме шифера.
2. Дюбель-гвоздь из металла, вбиваемый в бетон молотком или специальным пистолетом.
3. Фасадный – дюбель, применяемый для монтажа каркаса на бетонные стены. Такой крепеж чуть длиннее распорного, а шуруп его обладает большей шляпкой. Устойчив к ударам материала.
4. КВТ – дюбель с широкой резьбой, позволяющей максимально надежно закрепить его в стене из газобетона.
5. GB – крепеж для стен из полистиролбетона. Его гильза похожа на распорную, но обладает спиралевидным строением. Такой крепеж выдержит максимальные нагрузки.

Разнообразие ассортимента дюбелей для бетона

У дюбеля для бетона есть масса отличий от аналогичного для кирпича. Стоит правильно выбирать крепеж, так как это влияет на результат монтажа. В большинстве случаев для бетона применяется дюбель-гвоздь. Здесь не являются подходящими саморезы или шпильки, как при работе с кирпичной кладкой. Благодаря возможности беспрепятственно забить гвоздь в бетонное основание можно быстро и качественно выполнить работу.

Дюбельное крепление для бетона является настолько универсальным вариантом, что порой сложно описать все сферы его применения. Применяется он во время ремонта для прикрепления навесных шкафчиков, вытяжек, карнизов, кронштейнов для телевизора, бытовой техники и для решения других задач.

Видео описание

В этом видеоролике показан весь процесс монтажа шурупа с дюбелем, а также альтернативный способ прочистки монтажного канала:
Дюбель вставляют в отверстие и аккуратно забивают молотком до упора, после чего завинчивают шуруп, пользуясь отвёрткой либо шуруповёртом с соответствующей шлицу насадкой.

Без дюбеля

Многие люди не знают, можно ли вкрутить саморез в бетон без дюбеля и насколько надёжным получится такой крепёж. Между тем существуют специальные метизы, не требующие дополнительной оболочки – это нагели для бетона.

Алгоритм их монтажа тот же. В стене сверлится отверстие диаметром 6 мм – он обязательно должен быть меньше сечения рабочей части самореза, чтобы в отверстие входил только стержень. Острые ребра в процессе вкручивания сами нарезают в толще бетона бороздки.

Кончик шурупа не должен упираться в дно канала, поэтому его глубину делают на 8-10 мм больше длины вкручиваемой части метиза. Как и в предыдущем варианте, отверстие перед монтажом очищают от разрушенных частиц бетона.

Выбор дюбеля

Как и любой другой крепеж, дюбель для бетона нужно правильно выбрать. Главной характеристикой является та конструкция, для которой будет использоваться этот элемент:

1. Для закрепления конструкций, имеющих значительный вес, применяются дюбели с длиной не менее 85 мм.
2. Для горизонтальной фиксации в стену из бетона подбирают дюбели с длиной не менее 30 мм. Диаметр крепления в этом случае должен составлять от 7 до 11 мм.
3. Для тех работ по монтажу, где нагрузка предполагается снизу, например установки подвесного потолка или светильников, применяют дюбели с распорными механизмами.

Диаметр отверстия должен соответствовать сечению дюбеля. Нужно, чтобы крепеж входил с легким затруднением.

1. В быту лучше всего использовать дюбели из нейлона, способные выдержать до 75 кг нагрузки. Металлические чаще всего монтируют на промышленных объектах.

Конструкция строительного пистолета для крепления дюбелей

Коротко о главном

Обычные универсальные саморезы в комплекте с пластиковой гильзой-дюбелем позволяют прочно закрепить любые конструкции на бетонном основании. Но ещё более надёжными являются нагели – специальные шурупы для бетона с особой резьбой. Её ребра легко вгрызаются в плотный материал, нарезая в нем спиральные бороздки. При выборе такого крепежа нужно учитывать условия его эксплуатации и наличие инструмента для монтажа – он должен подходить к шлицам или форме головки шурупа.

Оценок 0

Прочитать позже

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

Схема монтажа дюбель-гвоздя.
Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Как забивать дюбеля в стену

При выполнении многих ремонтных работ часто возникает необходимость в применении дюбелей. При забивании этой детали в поверхность стены возникает надежный крепежный узел, который способен выдерживать большие нагрузки. Правильно забитый дюбель практически невозможно вынуть из тела материала, в котором он зафиксирован. Давайте разберемся, как забивать дюбеля в стену правильно.

Разновидность дюбелей

Дюбелей существует множество видов. Для каждого конкретного случая подбираются разные – все зависит от поставленной задачи. Все дюбели разделяются на две большие группы: универсальные и распорные.

Распорный

К распорным дюбелям относятся крепежные детали, корпус которых при монтаже подвергается расширению. Верхняя часть детали, как правило, производится из плотной пластмассы, в то время как сердечник, который вкручивается во втулку, изготовляется из пластика или металла. Такие дюбели преимущественно забиваются в твердые стены со сплошным наполнителем.

Универсальный

Универсальные дюбели можно закрепить в стене, которая отличается пустотелостью. Материал верхней части такого дюбеля под действием вращающейся силы сердечника скручивается и образует нейлоновую поверхность, которая плотно прилегает к поверхности отверстия, проделанного в стене. Для фиксации утеплителей применяют дюбели с широкими шляпками.

Тарельчатый

Длина дюбелей колеблется в широких пределах – от 20 до 120 мм. Это же касается и диаметра деталей – от 4 до 20 мм.

Одними из наиболее популярных крепежных изделий являются пластиковые распорные дюбеля. Корпус в таких деталях производится из нейлона, полипропилена или других идентичных материалов. Втулка такого дюбеля выглядит фигурно – на ней просматриваются множество острых выступов и усиков, благодаря которым деталь крепко «сидит» в стене. Распорный пластиковый дюбель оснащен металлическим сердечником, который длиннее внешнего основания. На сердечнике нарезана резьба или имеются конусообразные образования. Благодаря им внутренняя часть дюбеля при вкрученном состоянии крепко удерживается в пластиковой втулке и, соответственно, в стене.

Читать также: Рисунок художественной ковки на воротах

Процесс забивание дюбеля

При строительстве и ремонте наиболее востребован дюбель с саморезом или дюбель-гвоздь, их можно крепить в разных материалах. Чтобы правильно зафиксировать их в стене, обеспечив качественное крепление, необходимо соблюдать определенные условия. Только на первый взгляд кажется, что забить дюбеля в стену очень просто. Чтобы не повредить материал, нужно соблюдать правило, согласно которому корпус дюбеля не должен выступать за край стеновой поверхности.

Сверлится отверстие

• В стене перфоратором проделывается отверстие, при этом диаметр сверла должен совпадать с размером втулки дюбеля в сечении. Важно, чтобы глубина отверстия была на 0,5 см больше длины дюбеля.
• После того как проделано отверстие, его необходимо прочистить подручным длинным предметом. Чтобы избавиться от пыли, отверстие можно продуть воздухом или, например, прочистить пылесосом.
• Затем в отверстие необходимо вставить корпус дюбеля и забить его молотком до того момента, когда край детали станет совпадать с поверхностью стены.
• После этого саморез завинчивается в пластмассовую основу практически до упора. В варианте с гвоздем, последний забивается молотком. Сердечник после вхождения в тело внешней оболочки детали окажет распирающее воздействие на основу в отверстии, при этом дюбель уже вытащить будет практически невозможно. Чтобы установить дюбель качественно, нужно соблюдать все необходимые правила.

Дюбель в отверстии

Нужно учесть, что сердечник нужно закручивать, а не забивать молотком. В противном случае втулка может разорваться и потерять свои крепежные свойства. Это утверждение подходит только для дюбеля, сердечником которого является саморез. Гвоздь же должен забиваться молотком до упора.

Видео

Смотрите иллюстрационное видео по установке дюбель-гвоздя:

Как забить дюбель-гвоздь

Для того чтобы крепить технологические и декоративные элементы на бетонных и кирпичных поверхностях во время проведения ремонтных работ во многих случаях пользуются дюбель-гвоздями, в иных случаях можно использовать обычные саморезы. Благодаря большой силе трения ими обеспечивается высокая степень надежности соединения. Забивку дюбель-гвоздя можно осуществить, выполнив только предварительную подготовку посадочного отверстия под него.

Для забивки дюбель-гвоздя вам понадобится дюбель-гвоздь, сверло по бетону, пассатижи, молоток, перфоратор или дрель.

Вам нужно выбрать и подготовить все необходимые инструменты, которыми вы будете пользоваться для того чтобы забивать дюбель-гвозди. Если работа будет осуществляться на бетоне, вы можете воспользоваться перфоратором или электрической дрелью имеющей отбойник. Если вы предполагаете забивать дюбели в кирпичной поверхности, то можете воспользоваться ручной дрелью или коловоротом. Для обоих случаев вам будет необходимо сверло для бетона. Оно должно иметь диаметр (набит на хвостовике) соответствующий аналогичным параметрам дюбеля, длина рабочей части (где имеется канавка) должна составлять, как минимум на пять мм больше чем полная длина дюбеля. Кроме того вам нужно подготовить кернер с молотком.

Вы должны выбрать место, в котором будет осуществляться забивание дюбель-гвоздя. Выполните проверку, хватит ли вам толщины которую имеет стена (пол, потолок), чтобы во время сверления ее не пробило насквозь. Вы должны убедиться, в том, что в этом месте не имеется электропроводки, скрытой в желобках и каналах расположенных внутри плит. При сверлении бетонной поверхности, вам нужно постараться выбрать место таким образом, чтобы не произошло попадание в арматуру из металла. Во время работы с конструкциями из кирпича вам нужно избегать цементные участки кладки, так здесь дюбель не будет держаться так хорошо. Вам нужно произвести отметку выбранного места.

Произведите высверливание посадочного отверстия под дюбель. Чтобы сверло не смещалось в сторону от намеченного места вначале сверления (особенно работая с перфоратором или дрелью по бетону), вам нужно выбить маленькую лунку в поверхности используя кернер и молоток. Далее нужно разместить в ней сверло и начать работу с малыми оборотами. После углубления сверла на 5 мм, вы можете произвести увеличение скорости вращения дрели. При сверлении кирпича соблюдайте аккуратность, не пользуйтесь режимом отбойника.

Читать также: Бензопила работает с перебоями и глохнет

Далее вам нужно забить дюбель-гвоздь, но перед этим нужно избавиться от пыли накопившейся в посадочном отверстии. Далее надо ввести туда конец дюбеля и используя легкие удары молотком забить его на всю длину. В случае повреждения дюбеля в процессе вбивания, вам нужно извлечь его, используя пассатижи и воспользоваться новым.Если требуется прикрепить теплозизолирующие материалы, то для этого существуют специальный дюбель для теплоизоляции.
