Бетон – сам по себе очень прочный и надежный материал, но закрепить в нем что-то бывает довольно сложно. Именно поэтому здесь нужны специальные метизы – различные саморезы без сверления или со сверлением, которые позволят установить любое навесное оборудование, обрешетку или отделку на прочных стенах.

Оглавление:

1. Классификация саморезов
2. Критерии выбора
3. Особенности монтажа
4. Цена разных видов

Виды и характеристики

Наиболее привычными и удобными для применения в быту являются традиционные саморезы – крепежные шурупы с заостренным концом и винтовой резьбой. Она обеспечивает зацепление стержня и его надежную фиксацию в монолите либо в распорном дюбеле. По ее типу и классифицируют метизделия:

1. Универсальный шуруп по бетону со средним шагом резьбы выпускается в нескольких размерах. Здесь предусмотрено 19 вариантов длины от 12 до 220 мм и шесть различных диаметров от 3 до 6 мм (нет только d-5,5 мм).

2. «Елочка» – тот же саморез со средним шагом, но несколько иного профиля. Вместо нарезного винта его стержень образуют «вложенные» друг в друга металлические конусы. Такие шурупы используются либо в паре с дюбелями, либо просто забиваются молотком в подготовленные сверлением отверстия. Размерный ряд диаметров «елочки» увеличен за счет дополнительного вида d-8 мм. Длина осталась та же, что и для универсальных креплений, за исключением 220 мм.

3. Нагели с переменным типом резьбы – эти саморезы применяются без дюбеля. Насечка на конце стержня служит для расширения отверстия в бетоне, а идущий за ним стандартный винт просто фиксирует метиз в его теле и в закрепляемой конструкции. Среди турбошурупов нет «коротышей» – только изделия больших размеров в 9 вариантах длины от 70 до 200 мм. Диаметр нагелей постоянный – 7,5 мм, поэтому под них всегда высверливают стандартные гнезда 6 мм в поперечнике.

Отсутствие дюбеля в конструкции не означает, что под шуруп не нужно готовить отверстие – просто оно выполняется меньшего диаметра и упрощает вкручивание. То есть самореза по бетону без сверления как такового не существуют – под них все равно необходимо пробить узкий канал, хотя бы в качестве направляющего.

При подборе инструмента для вкручивания шурупов также нужно обращать внимание на головку. Обычно здесь используются вполне надежные крестовые шлицы или звездочки Torx. Реже на саморезах встречаются шестигранники под имбусовые ключи и бочонки – под торцовые.

В первую очередь обращаем внимание на материал изготовления крепежа. Их производят из различных сплавов – они и определяют сферу использования метизделий:

• Углеродистая сталь.

Сама по себе достаточно прочна, но не имеет коррозионной стойкости. Из-за этого крепежные элементы чаще идут с защитной оцинковкой. Саморезы серебристого цвета считаются универсальными и годятся практически для любых работ. Те, что имеют желтый оттенок, покрываются напылением на основе меди или латуни и применяются исключительно внутри помещений. Наиболее слабой защитой от коррозии обладают черные оксидированные – их можно купить только для комнат с нормальным влажностным режимом.

• Нержавеющая сталь.

Такие шурупы не нуждаются в защите от влаги, поскольку производятся из коррозионностойкого аустенитного сплава с добавлением Cr и Ni. Их стоимость будет зависеть от марки стали и содержания в ней дорогостоящего никеля (в дешевых изделиях его частично или полностью заменяют марганцем). Всегда выглядят эстетично, плюс ко всему обладают большим сроком службы.

• Латунь.

Из нее получаются довольно дорогие по цене, но очень долговечные саморезы. Они устойчивы не только к коррозии, но и прекрасно работают в агрессивных средах – кислых и солевых растворах. Серьезным нагрузкам подвергать латунь не рекомендуется, поскольку этот сплав пластичен и способен деформироваться под давлением.

Выбирать крепеж следует не только исходя из особенностей навешиваемого оборудования и условий эксплуатации, но и с учетом характеристик самого бетонирования. Впрочем, здесь обычно имеют значение лишь размеры шурупов:

Особенности применения крепежа

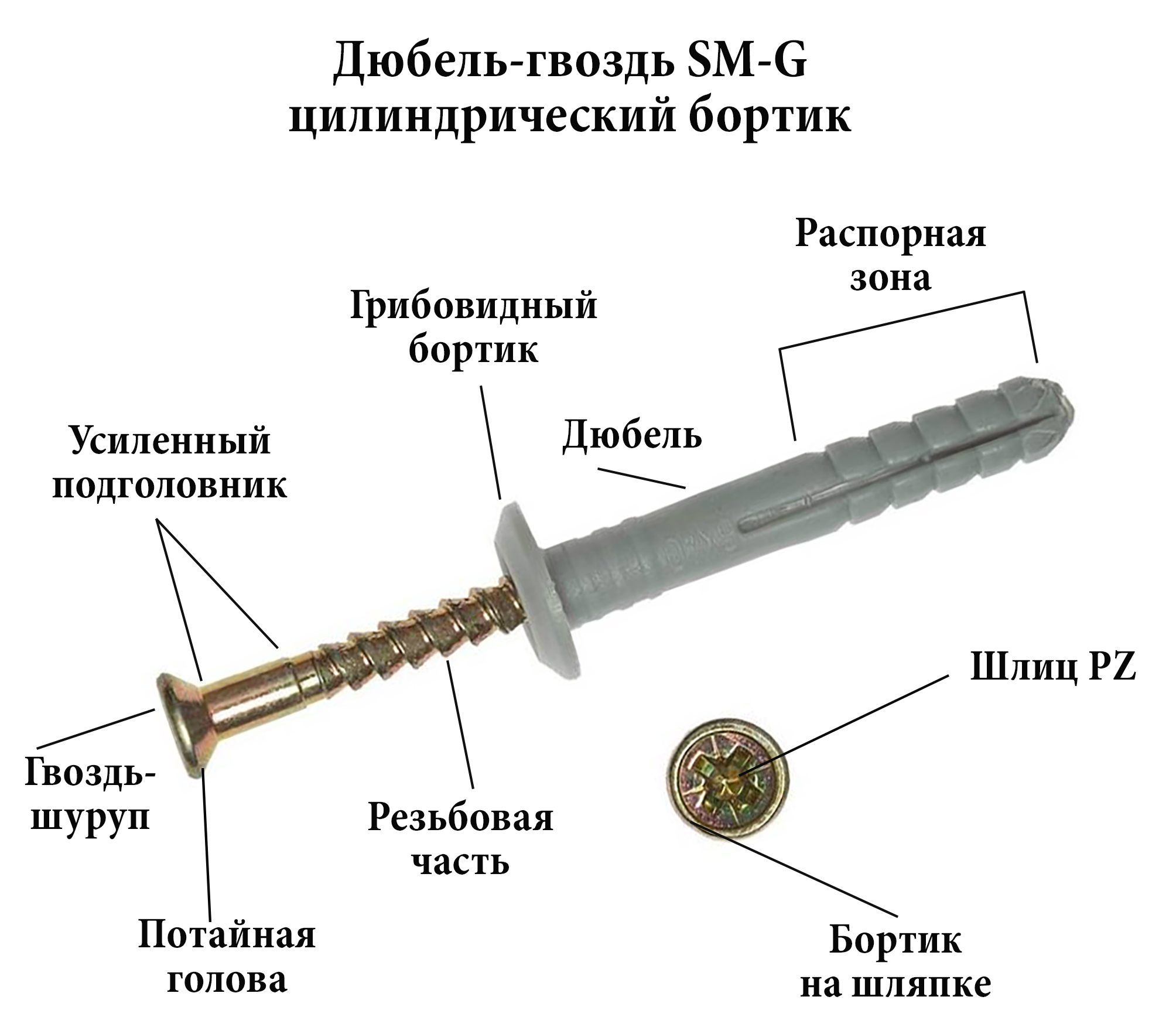

Саморезы для работы по бетону, которые устанавливаются вместе с дюбелем, требуют предварительного сверления посадочного отверстия в монолите. Сюда забивается пластиковая гильза, и в ней уже фиксируется крепеж. Ее конструкция предусматривает сложные по форме лепестки с шипами, крючками и другими цепляющимися элементами, которые распираются в отверстии по мере вкручивания шурупа. Посадочное гнездо под дюбель делают сверлом соответствующего диаметра, но дополнительно заглубляют его на 3-5 мм.

Такие виды креплений, где пластиковая оболочка обеспечивает большую площадь сцепления с отверстием в стене, применяются в случаях, когда:

• на метизы приходится серьезная нагрузка;
• необходимо повысить надежность крепления при работе с ячеистыми бетонами;
• нужно создать нераскручивающееся соединение, например, в местах вибрационного воздействия.

Саморезы без дюбеля тоже требуют подготовки отверстий, только меньшего размера в поперечнике. Также здесь необходимо правильно просчитать длину гнезда, поскольку повторно выкручивать/вкручивать такие изделия нежелательно – бетон хрупок и уже после первого прохождения винта стенки канала разрушаются. Подобное применение допускается только при условии невысоких нагрузок на крепеж.

Нагель или турбошуруп отличается тем, что имеет резьбу по всей длине стержня – до самой головки. Это позволяет использовать его для крепления толстых деталей, которые тоже нужно «подхватить» метизом, например, при установке деревянных брусков, оконных и дверных коробок. Нагели обычно применяют без дюбеля.

Некоторые домашние умельцы советуют для уплотнения посадки метизов вставлять в подготовленное отверстие щепку или обломок спички. После вкручивания шурупа его резьба завязнет в мягкой древесине, сделав крепление более надежным и устойчивым к расшатыванию. При работе с пористыми бетонными блоками стержень или посадочное гнездо также можно промазать машинным маслом – по отзывам бывалых строителей, через несколько месяцев выкрутить саморез будет уже нереально.

Еще один надежный способ – вбить шуруп по бетону молотком, просверлив под него стандартное отверстие (чуть меньшего диаметра). К такому методу прибегают, если нужно использовать саморез с профилем «елочка», но уже без обязательного дюбеля – тогда выворачиваться он точно не будет.

Цены

как подобрать и использовать лучший крепеж

Если монтажная работа столкнулась с бетонной или железобетонной конструкцией, то обычные саморезы никак не подойдут в силу своей слабости перед цементным раствором. В таком случае лучшим решением станет использование специальные саморезов, которые предназначены специально для бетона. В нашей статьей вы можете посмотреть фото шурупов по бетону.

Содержимое статьи

• Разновидности
• Турбошурупы
• Рекомендации
• Стоимость
• Фото лучших шурупов по бетону

Разновидности

Первое, на что стоит обратить внимание – устройство шляпки шурупа, так как существует несколько типов. Поверхность шурупа может иметь крестообразный вырез и быть скрытым, также бывают шестигранные поверхности, у некоторых видов наблюдается различие в резьбе, более того шляпка может быть как круглой формы, так и прямоугольной. Такая классификация используется для применение шурупов по бетону при различном требовании.

Далее разновидности делятся на защитные покрытия, которые легко различаются между собой по цвету. Если поверхность черная, то такой крепеж можно использовать в сухих помещениях.

Серебряные изделия есть универсальность, поэтому отлично проявляют себя как во внутренних, так и во внешних работах. Шурупы, покрытые желтым цветом, используются только в помещениях.

Разберем деление по резьбе, так как она тоже может отличаться. Шурупы с универсальной резьбой имеют длину от 1,2 см до 22 и могут использоваться в тяжелом или пористом бетоне.

Универсальная резьба, но выполненная в виде елочки, может достигать в длину до 20 см, а сажаются такие саморезы только в подготовленные полимерные отверстия ударным способом или же при помощи обычного шуруповерта. При использовании такого материала важно правильно подобрать размеры шурупов по бетону.

Турбошурупы

Такие саморезы изготовлены специально для работ с бетоном, так как имеют очень высокую надежность и прочность, а вдобавок покрываются специальным материалом, который препятствует появлению коррозии. Уникальная конструкция шурупа выполнена в виде переменной резьбы, на которую нанесены засечки, что дает абсолютное плотное и крепкое сцепление с бетоном.

Для работы с таким изделием, однако, достаточно простого шуруповерта. Турбошурупы могут иметь разную длину, а также шляпки, но диаметр сечения их всегда остается неизменным, значение которого составляет 7 мм.

Рекомендации

Познакомившись с типами шурупов по бетону, немаловажно знать несколько простых, но действенных советов, которые не только упростят вашу работу, но и сделают ее более правильно и надежной. Дело в том, что внешне обычные шурупы практически ничем не отличаются от обычных изделий, поэтому важно уметь их различать на глаз.

Материалом изготовления должна служить только сталь. Очень важно сразу подобрать тип шляпки, так как с некоторыми удобнее работать только шуруповертом, в то время, как другие предпочитают отвертки. Внимательно осмотрите конец изделия, он должен быть заострен.

Особое внимание стоит обратить на наличие специального материала, который защищает шурупы от коррозии, в ином случае со временем ржавчина доберется до крепежного элемента и его производительность может упасть до предельного минимума.

Немаловажно разобрать моменты проделывания отверстия под шуруп. Как выбрать шуруп по бетону, мы уже разобрали, теперь разберем сверла, конечно же, если для отверстий используется электрическая дрель. Диаметр сверла обязан быть на несколько миллиметров меньше крепежного элемента.

Также для таких работ вовсе не обязательно покупать специальные сверла, так как подойдет универсальное по бетону. Если вы пользуетесь инструментом, который работает в ударном механизме, то на сверле обязательно должны быть канавки.

Стоимость

В целом цена на шурупы всегда одинакова, а изменяется она в большую сторону с увеличением длины самореза. Дешевле всех стоят обычные дюбельные крепежи. Чуть дороже можно приобрести универсальный шуруп по бетону. Еще дороже стоят саморезы с нагелем.

Анкерные же шурупы по бетону считаются самыми дорогими. Они могут быть как клинового, так и рамного типа.

Имейте в виду, что для малых нагрузок анкерные шурупы считаются нецелесообразными, поэтому, если высоких нагрузок не планируется, лучше прикупить универсальных крепежных элементов.

Фото лучших шурупов по бетону
