Строительство двухслойного асфальтобетонного покрытия

Асфальтобетонные слои используют для устройства капитальных и облегченных усовершенствованных покрытий на дорогах І-ІІІ категорий.

Прочность асфальтобетонных покрытий в значительной мере определяет прочность одежды в целом, ровность и шероховатость покрытия. Свойства материала в значительной мере определяют свойства асфальтобетонных слоев и технологию их устройства. Чем больше вязкость вяжущего, тем больше больше температура смеси должна быть в период укладки и уплотнения слоя и тем больше времени нужно для уплотнения.

В зависимости от прочности каменных материалов в асфальтобетоне выбирают тип катков. При выборе типа катка выходят из необходимости уменьшения дробления камня при укатке.

Для приготовления асфальтобетонных смесей используют минеральный порошок, который получили в результате мелкого помола известковых, доломитовых и доменных шлаков.

Количество минеральной части и ее гранулометрического состава в значительной мере определяют свойства асфальтобетона. На свойства асфальтобетона также оказывает влияние свойства песка, минерального порошка и органического вяжущего.

Технологический процесс устройства асфальтобетонных слоев включает следующие основные операции: приготовление асфальтобетонной смеси на АБЗ; подготовка основания; транспортировка смеси на место строительства; укладка асфальтобетонной смеси; уплотнение.

Асфальтобетонная смесь к месту работы доставляется автомобилями-самосвалами. Дальность транспортирования должна быть такой, чтобы температура горячего и теплого асфальтобетона на месте укладки была не ниже допустимой. Необходимо иметь в виду, что смесь остывает тем медленнее, чем больше ее масса в кузове автомобиля.

Укладку асфальтобетонной смеси проводят с помощью самоходных асфальтоукладчиков. Укладчики обеспечивают толщину укладки смеси от 5 до 15 см с заданным поперечным уклоном и предварительное уплотнение смеси. Уплотняющее действие асфальтоукладчиков незначительное и равно 3-5 проходам легкого катка.

Температура асфальтобетонной смеси до момента начала укладки должна быть для горячих смесей с поверхностно-активными добавками не ниже 115˚С, и для теплых смесей не ниже 50˚С.

Смесь из автомобиля-самосвала выгружают в приемный бункер укладчика. При движении укладчик распределяет смесь по основанию, частично уплотняя ее.

Во время укладки следят за качеством асфальтобетонного слоя. В случае обнаружения дефектов-разрывов, заусениц, раковин, их исправляют вручную мелкозернистой асфальтобетонной смесью.

Через сито просевают смесь из бункера укладчика, высыпают ее на дефектное место и хорошо выравнивают с помощью гребков и гладилок.

Таблица 3.3. Технологическая карта на устройство двухслойного асфальтобетонного покрытия.










№№ процессов

Обоснование производительности СНиП

Наименование технологических процессов с указанием применяемых машин

Единицы измерения

Состав бригад

Произво-дитель-ность

Сменный объём работ

Потребное количество маш. -смен

1

Расчет

Транспортировка крупнозернистой асфальтобетонной смеси автомобилями-самосвалами ЗИЛ-555 на расстояние 19км.

т

водитель

29

129

4,45

2

Е17-6 т.3 п.1

Укладка крупнозернистой смеси слоем толщиной 7см и шириной 8м асфальтоукладчиком ДС-1

т

машинист 6р-1

235

129

0,55

3

Е-17-3 п. 18

Укатка крупнозернистого асфальтобетона самоходными катками ДУ-31А за 8 проходов по одному следу

100 м2

машинист 6р-1

21,3

7,45

0,35

4

Е17-3 п.16

Укатка крупнозернистого асфальтобетона самоходными катками ДУ-29

100 м2

машинист 6р-1

15,2

7,45

0,49

5

Расчет

Транспортировка мелкозернистой асфальтобетонной смеси автомобилями-самосвалами ЗИЛ-555 на расстояние 19км.

т

водитель

29

92

3,17

6

Е17-6 т.3 п.1

Укладка мелкозернистой смеси слоем толщиной 5см и шириной 8м асфальтоукладчиком ДС-1

т

машинист 6р-1

188

92

0,49

7

Е-17-3 п.18

Укатка мелкозернистого асфальтобетона самоходными катками ДУ-31А за 8 проходов по одному следу

100 м2

машинист 6р-1

19,7

7,45

0,38

8

Е17-3 п. 16

Укатка мелкозернистого асфальтобетона самоходными катками ДУ-29

100 м2

машинист 6р-1

13,1

7,45

0,57

  • Назад

  • Вперёд

Технология Устройства Асфальтобетонного Покрытия, СНИП

Процесс укладки асфальтобетонного покрытия

СНИП устройство асфальтобетонного покрытия 3.06.03-85 вышел еще в 80-е года прошлого столетия. Но и сегодня большая часть этого документа остается актуальной.

В 2012 году выпущен новый свод правил под номером 78.13330.2012, который актуализировал упомянутый ранее документ под современные требования. Именно его мы и разберем в сегодняшней статье, чтобы узнать, что такое асфальтобетон и как его правильно нужно укладывать.

Содержание статьи

  • Общая информация
  • Как выполняется организация дорожных работ
    • Подготовка
  • Устройство земляного полотна
    • Разработка насыпей, выемок и создание основания
    • Работы по укреплению земельного полотна
  • Устройство основания и покрытия из асфальтобетона
    • Приготовление смесей
    • Как производится укладка асфальтобетона

Общая информация

СНИП асфальтобетонные покрытия заменен на сегодня сводом правил

Одно из основных требований документа, чтобы при строительстве и восстановлении дорожных покрытий помимо требований самого свода правил учитывались и межгосударственные стандарты, предъявляемые к качеству дорожного полотна.

  • Помимо этого нужно принимать в расчет степень влияния проводимых работ на состояние окружающей среды. Также принимаются меры по охраны природы от загрязнения. Должен быть соблюден некий баланс, не позволяющий нанести природе излишний вред, не допускается изменение экологических и геологических условий.
  • Повреждение растительного покрова почвы допускается только в непосредственном месте проведения работ.
  • Все повреждения, которые все же были нанесены окружающей природе при проведении строительных и ремонтных мероприятий, должны устраняться перед сдачей объекта в эксплуатацию.

Дорога стелется, лес зеленеет

  • Площадки, на которых осуществляется складирование материалов минерального происхождения на территории асфальтных заводов, у смесительных установок и различных баз, должны оборудоваться твердым основанием с возможностью водоотвода, что позволит избежать размывания материала дождями.
  • Работа по укладке асфальтобетонного покрытия может начинаться только на специально подготовленном земляном полотне, которое должно быть чистым, ровным и непромерзшим.

Подготовка земляного полотна

  • Каждый слой асфальта укладывается только после проведения разбивочных работ по закреплению бровок и высотных отметок.

Интересно знать! Вся разбивка осуществляется в установленном порядке и с использованием специальных геодезических инструментов.

  • Укладка асфальта в холодное время года разрешается только на земляное полотно, которое было полностью подготовлено до наступления отрицательных температур. Исключением является только строительство в условиях вечной мерзлоты.

Интересно знать! Перед укладкой асфальтобетонной смеси, земляное полотно должно быть очищено от снега и льда. Во время снегопада и метелей все работы приостанавливаются.

Технология устройства асфальтобетонного покрытия также подразумевает работу в зимнее время

  • Состав укладываемых смесей подбирается согласно нормативным документам, их регламентирующих.
  • Используемый геотекстиль должен соответствовать классу, указанному в проекте.
  • Входной контроль всех строительных материалов производится согласно своду правил 48.13330.
  • По мере укладки дорожного полотна (не реже 100 метров) выполняется операционный контроль. Он подразумевает слежение за: высотными отметками по оси дороги, толщиной неуплотненного материала по оси, шириной полотна, ровностью и поперечным уклоном.

Как выполняется организация дорожных работ

Технология устройства асфальтобетонной смеси – дворовая территория

Помимо свода правил организация мероприятий по укладке асфальтобетонного покрытия должна соответствовать проекту на объект, проекту организации строительства и проекту производства работ.

  • Все подготовительные мероприятия следует проводить в установленные сроки и по очередности, установленной технической документацией.
  • Если дорога имеет одноуровневое пересечение с железнодорожными путями, то устройство последних выполняется в первую очередь – вот такой каламбурчик.
  • При строительстве временных дорог, в случае если проект предусматривает применение ГМ (геотекстильных материалов), нужно использовать армирующие рулонные геосинтетические изделия и геоматериалы

Подготовка

Технологическая карта устройства асфальтобетонного покрытия – геодезическая разбивка

Свод правил 126. 13330 определяет объем и состав разбивочной геодезической основы.

  • В первую очередь выполняется расчистка площади под будущее полотно. Если работа производится в условиях вечной мерзлоты, то зачистка от кустарника и леса может производиться на ширину дороги только в зимнее время года.

Вырубка просеки для будущей дороги

  • Нарушение растительного слоя в пределах полосы отвода не допускается, ровно как и корчевание пней «в задел».
  • Если выполняется строительство дороги, спроектированной по принципу эксплуатации в основе полотна из оттаивающих грунтов, то расчистка полосы может производиться в любое время года.
  • Если под дорогу будет делаться насыпь не менее 150 сантиметров, то в основании допускается оставлять пни высотой до 10 сантиметров.
  • Земляные работы могут начинаться только после полного удаления с площадки отходов расчистки.

Устройство асфальтобетонных покрытий – погрузка отходов расчистки

  • Перед разработкой грунтовых карьеров осуществляются мероприятия по закреплению границ отведенного под это участка.
  • Когда все подготовительные работы будут закончены, земли от временного отвода рекультивируются согласно проекту, и передаются пользователям.

Устройство земляного полотна

Создание земляной насыпи

Следующим этапом является создание земляного полотна, соответствующего всем нормативным требованиям.

  • Процесс устройства земляного полотна прерываться не должен. Допускаются перерывы только в местах расположения различных искусственных сооружений, на участках с особыми условиями по грунту и участках сосредоточенных работ.
  • Обычно земляное полотно делается с некоторым заделом, который определяется проектным бюро. Исключения могут составлять работы, проводимые на территориях сельхоз и промышленных предприятий.

Процесс создания земляного полотна

  • Земляное полотно всегда должно достигать проектного уровня. Его поверхность и откосы должны быть спланированы. Обеспечивается работа водоотводных систем и укрепление откосов.
  • Насыпи их пылеватых и глинистых тяжелых грунтов, высота которых превышает 3 метра, завершаются за год до укладки дорожной одежды из цементо- и асфальтобетона.

Это были общие положения, касаемые подготовки земляного полотна. Теперь перечислим производимые при этом мероприятия.

  • Начинается все с разбивки. При этом выносятся в натуру и закрепляются все плюсовые точки, пикеты, главные и промежуточные точки кривых, вершины углов на поворотах. У высоких насыпей и глубоких выемок (более 3-х метров) ставятся дополнительные реперы.

Грунтовой репер

  • Разбивка всех контуров выемок, насыпей, и других сооружений выполняется от знаков реперов и пикетов не реже чем через 10-20 метров на кривых участках и 50 – на прямых. Делается это непосредственно перед выполнением определенной технической операции.
  • Проект устанавливает толщину снятия плодородного слоя грунта. Делается это по всей поверхности, которую займет земляное полотно. Складывается он в специально отведенных местах, либо вдоль полосы.

Дорожную насыпь подмыло дождем – система водоотведения не справилась с нагрузкой

  • Перед тем как начинаются работы по устройству земляного полотна необходимо завершить все мероприятия по устройству систем перехватывающих и отводящих воду.

Схема водоотводного сооружения

  • Также до начала устройства насыпей делают дренажи и прокладывают различные коммуникационные линии.
  • Если в пределах полосы имеются комья и камни, диаметр которых превышает 75% от толщины насыпи, то их предварительно необходимо удалить.
  • Основание выравнивается. Если грунт плотный и недренирующий, то необходимо сделать поперечный уклон – односкатный иди двускатный.
  • Любые местные понижения (ямы, котлованы) засыпаются тем же недренирующим грунтом с последующим его уплотнением, чтобы в этих местах не могла скапливаться вода.

Уплотнение основания

  • Уплотнять основание нужно непосредственно перед устройством вышележащего слоя. Если глубина под уплотнение превышает толщину слоя, то излишки снимаются и перемещаются на другую захватку. После уплотнения грунт возвращается на место и тоже уплотняется до требуемого состояния.
  • Когда выполняется расширение уже существующей насыпи (реконструкция дороги) высотой более 1 метра, на ее откосах делаются уступы, ширина которых достигает 2-х метров. Для более низких насыпей производится рыхление существующих откосов.

Разработка насыпей, выемок и создание основания

Устройство насыпи

Этим вопросам в тексте документа посвящен огромный раздел, разбитый на множество глав, каждая и которых предусматривает работы в разных условиях, на разных типах грунта и с применением разных материалов и технологий для основания. Естественно, мы не в состоянии обозреть все это, поэтому в качестве примера возьмем лишь основные требования и пункты, чтобы процесс был хоть как-то понятен.

Итак:

  • Разработка выемок и резервов начинается с пониженных мест на рельефе.
  • Перед данными мероприятиями на склонах круче 1:3 или в тех местах, где вероятны оползни, предварительно необходимо установить специальные защитные устройства, которые обычно предусматриваются проектом.
  • В одном слое насыпи допускается применение лишь одинаковых видов грунта. Исключение могут составить только случаи, предусмотренные проектной документацией.
  • Соединение разных видов грунта выполняется по принципу выклинивания.
  • Отсыпка грунта начинается с краев и движется к середине, на всю ширину земляного полотна.
  • Последующая подсыпка с краев не разрешается.

Работа крупной техники

  • В целях уплотнения грунта с краев полотна, если не предусматривается проводить таковое специальными средствами, можно отсыпать слой, который на 30-50 сантиметров будет превышать проектные границы насыпи.
  • Лишний грунт убирается при планировке откосов, когда создание насыпи уже завершено. Использоваться он может для рекультивации земель, создания съездов и досыпки обочин.
  • Грунт насыпается слоями, каждый из которых уплотняется с сохранением проектного продольного уклона. Перед тем, как слой будет уплотняться он должен быть спланирован так, чтобы образовался односкатный или двускатный уклон к бровкам полотна. Уровень уклона составляет 20-40%.
  • После уплотнения плотность грунта должна соответствовать требованиям СП 34. 13330
  • Обычно уплотнение грунта выполняется тяжелыми катками, но в условиях недостаточности пространства для их прохода допускается применять установки, вибрационного, ударного и виброударного принципа действия.

На фото – работа с вибрационной установкой

Интересно знать! Применение трамбующих плит на расстоянии 3 метра от искусственных сооружений, а также высоты засыпки над проходящей под ней трубой менее 2 метров, не допускается.

  • Уплотняемый грунт должен быть оптимально влажным. Выбор самого рационального способа уплотнения осуществляется на месте путем пробного уплотнения.
  • Если грунт не имеет оптимальной влажности, количество проходов катка по нему увеличивается. Если же влажность не достигает значений, указанных в следующей таблице, его предварительно увлажняют.

Уровень влажности грунтов разного типа

  • Если уплотнять предстоит грунт, влажность которого выше установленных оптимальных значений, то его предварительно следует просушить естественным способом. Для этого его рыхлят, боронуют и прочее.
  • Также в такой грунт добавляют песок, малосвязной грунт, шлаки, неактивные золы, а также применяют прослойки из геосинтетических материалов.

Нормирование неактивных добавок

  • Для просушки грунта предусматривается и введение активных добавок: золы уноса, извести, гипса, цемента.
  • Нужное количество данных добавок указано в следующей таблице.

Нормирование количества извести и золы уноса

  • Если выполняется уплотнение просадочных и полупросадочных грунтов, то применяются методы трамбования с последующей укаткой слоев.

Работы по укреплению земельного полотна

Процесс планировки откосов насыпи

По отделочным работам в документе имеются следующие требования:

  • Укрепление обочин и их планировка выполняется следом за устройством дорожной одежды. На время проведения работ ликвидируются все временные съезды.
  • Канавы и кюветы укрепляются сразу, по мере устройства.
  • Откосы у насыпей высотой от 6 метров и выемок такой же глубины нужно выполнять сразу, как только сооружаются их отдельные ярусы.
  • Все работы по укреплению регламентированы, разработанными специально проектами. Все технологические регламенты утверждаются только в установленном порядке.
  • Для укрепления могут использоваться следующие методы: посев травы, использование железобетонных блоков, сооружение монолитных конструкций, применение геоматов, георешеток и геокомпозитов.

Технологическая карта на укрепление откосов содержит полный перечень действий

Устройство основания и покрытия из асфальтобетона

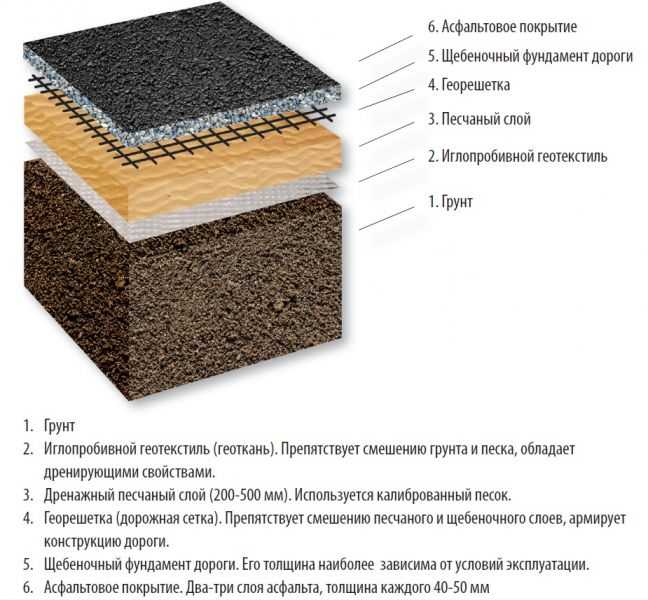

Основание под асфальтобетонное полотно может содержать дополнительные слои, предназначенные для защиты от морозов, дренажа и прочего. За описанием данных требований можете обратиться непосредственно к тексту документа, разделы 8, 9, 10 и 11. Мы же переходим к укладке дорожной одежды.

Устройство тротуаров из асфальтобетона

Приготовление смесей

Инструкция на приготовление асфальта

Асфальтобетонные смеси готовятся на соответствующих заводах, на установках непрерывного и периодического действия.

  • В качестве вяжущего вещества применяется битум. После нагрева до рабочей температуры, он должен быть использован в течение 5 часов. Если технологический процесс подразумевает более длительное хранение, то температуру жидкого битума снижают до 60 градусов, а вязкого – до 80. В таком виде они хранятся до 12 часов.
  • ГОСТ Р 52056 нормирует транспортировку и хранение полимерно-битумных вяжущих (ПБВ).
  • Температура компонентов, из которых готовится асфальтобетонная смесь (песок, щебень, вяжущее), а также готовой смеси, указывается в следующей таблице.

Температурные показателей компонентов смеси

  • Технические данные асфальтобетонной установки определяют время на перемешивание холодных и горячих смесей. Для большей точности перед работой выполняются пробные замесы.
  • Готовая асфальтобетонная смесь выгружается либо в накопительный бункер, либо непосредственно в самосвал. Выгрузка производится в условиях, в которых расслоение смеси будет минимальным.
  • Время нахождения смеси в бункере не должно превышать 2 часа и ограничивается минимальной температурой смеси.
  • Асфальтобетонная смесь может транспортироваться только в самосвалах и асфальтовозах, которые оборудованы водонепроницаемыми пологами, которые можно быстро снять.

Асфальтовоз в виде полуприцепа

  • Днища кузовов автомобилей, во избежание прилипания смеси, должны смазываться, но только веществами, не влияющими на качество асфальта.
  • Продолжительность транспортировки напрямую зависит от температурных показателей смеси, указанных в таблице выше.
  • ГОСТ 31015 устанавливает температурные показатели щебеночно-мастичных смесей асфальтобетона.
  • Литая горячая смесь должна транспортироваться в специальных машинах, которые оборудованы термосами, внутри которых установлены устройства принудительного перемешивания.

Как производится укладка асфальтобетона

Устройство выравнивающего слоя из асфальтобетонной смеси

Видео в этой статье покажет, как происходит укладка дорожной одежды из асфальтобетона.

Мы же назовем самые важные моменты, которые должны быть учтены работниками.

  • Весной и летом асфальтобетонные покрытия допускается настилать при температуре воздуха не ниже +5 градусов по Цельсию. Осенью этот показатель вырастает до +10.

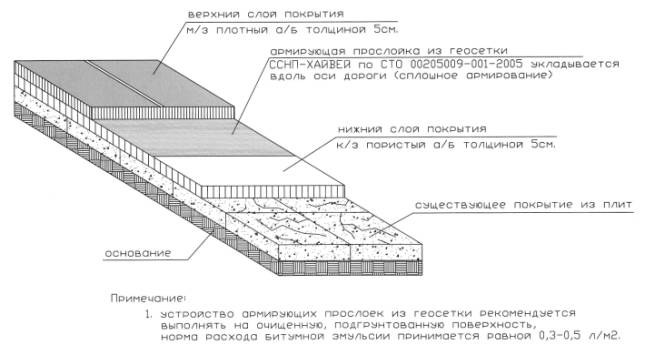

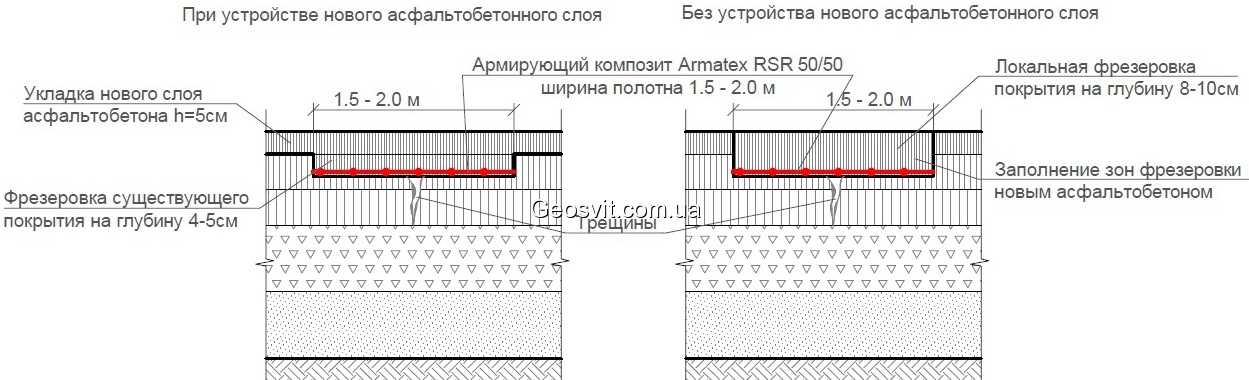

  • Под асфальтобетон укладывается прослойка из геосинтетических материалов. Толщина слоя асфальта на таком основании не должна быть меньше 5 сантиметров.
  • Производить работу при температуре воздуха от 0 до +5 градусов допускается только при соблюдении следующих условий:
  1. Толщина слоя составляет 4 сантиметра и выше;
  2. В состав смеси вводятся специальные добавки, ПАВ или активированные минеральные порошки;
  3. Устраивается двухслойное покрытие, причем при укладке верхнего, температура нижнего должна поддерживаться на уровне +20 градусов;
  • Нижний слой покрытия делается из плотных асфальтобетонных смесей. Верхний слой укладывается при температуре не менее +5 градусов.

Устройство шва стыка в асфальтобетонном покрытии

  • Максимальный срок укладки холодных асфальтобетонных смесей составляет 15 календарных дней, до начала осенних дождей – понятие размытое, наверное, поэтому мы так часто видим работу и в это время.
  • Перед укладкой верхнего слоя покрытия, нижнее, за 1-6 часов до проведения работ, должно быть обработано грунтовочным слоем битумной или битумно-полимерной эмульсии, вязким битумом, разогретым до нужной температуры или жидким битумом.
  • Укладка смеси производится при помощи асфальтоукладчика, который оборудован системой, задающей необходимую высоту и уклон слоя.

Устройство выравнивающего слоя из асфальтобетона – работа асфальтоукладчика

  • Укладка выполняется на всю ширину либо полосами – во втором случае образуются продольные швы на покрытии.
  • В тех местах, где асфальтоукладчик пройти не может, применяется ручной способ укладки смеси.
  • Работающий асфальтоукладчик ориентирует настройки высоты и уклона по копирной струне либо по лазерному лучу.

Система нивелирования для асфальтоукладчика

  • Копирная струна устанавливается на специальные кронштейны в стойках, которые расставляются с шагом не более 8 метров.
  • Настройка автоматики асфальтоукладчика осуществляется согласно инструкции завода-изготовителя.
  • Если асфальтобетонные смеси укладываются асфальтоукладчиком, то высота слоя делается на 10-15% больше проектного значения. Этот параметр при работе вручную или с помощь автогрейдера, который разрешается использовать при укладке нижнего слоя покрытия, составляет 25-30%.

Укладка автогрейдером допускается в исключительных случаях

  • Если выполняется укладка холодной смеси на асфальтоукладчике с неактивными органами уплотнения (это же касается укладки вручную и автогрейдером), то толщина неуплотненного слоя должна на 60-70% превышать проектную отметку.
  • Если укладка ведется смежными полосами при работе сразу нескольких асфальтоукладчиков, то вальцы катка не должна доставать до линии сопряжения 10 сантиметров.
  • Катки должны идти на минимальном расстоянии следом за асфальтоукладчиками. Не допускается их резкое торможение и обратный ход.

Внимание! Катки должны постоянно двигаться. Остановка на незастывшем слое запрещена, иначе просадки будут неизбежны.

Уплотнение асфальтобетона

  • Поперечные линии соединения полос должны быть строго перпендикулярны оси дороги.
  • Когда рабочая смена заканчивается, край полотна вертикально обрубается по шнуру. При возобновлении процесса его нужно разогреть либо облить битумной эмульсией.
  • Щебеночно-мастичные асфальтобетонные смеси уплотняются гладковальцовыми катками массой от 8 до 11 тонн – линейная нагрузка от таковых составляет 22-30 кг/см2.
  • Работают катки в статическом режиме, хотя дополнительная вибрация допускается, но при условии, что не будет дробиться щебень.
  • Если на покрытии обнаруживаются дефекты (раковины, участки с малым содержанием битума) их необходимо вырубить, после чего края смазываются битумом, место наполняется свежей смесью и уплотняется.

Документ, который мы сегодня рассматриваем, содержит еще описание многих технологических этапов, на которые у нас просто не остается места. Вся эта информация предназначается для профессионалов, но лишние знания никому и никогда не повредят – может, вы будете контролировать действия рабочих, которых нанимаете для укладки дороги куда-нибудь в частный сектор, или своими руками захотите сделать свой двор или отмостку к дому.

Конечно, устройство отмостки из асфальтобетона – процесс менее технологичный, чем устройство дорожного полотна, но они имеют много общего.

Устройство асфальтобетонной отмостки

Цельное дорожное полотно не является единственным видом покрытия из этого материала. Если вам необходимо заасфальтировать двор или тротуар, то можно рассмотреть вот такую плитку.

Плитка — асфальтобетонное покрытие

О том, как укладывается асфальтобетонная плитка, расскажет прикрепленное к статье видео. Мы же с вами прощаемся, надеемся, вам не было скучно!

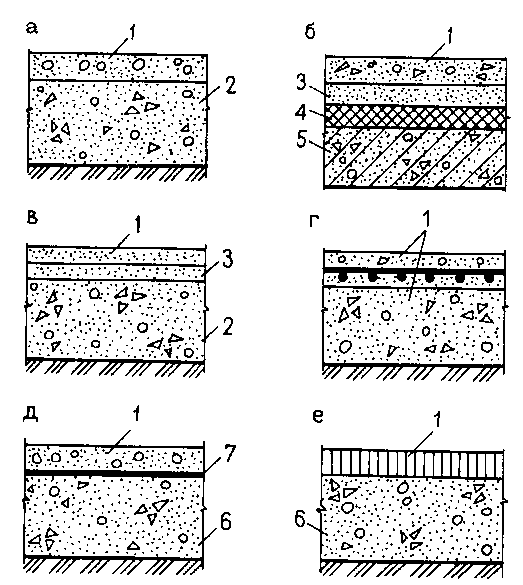

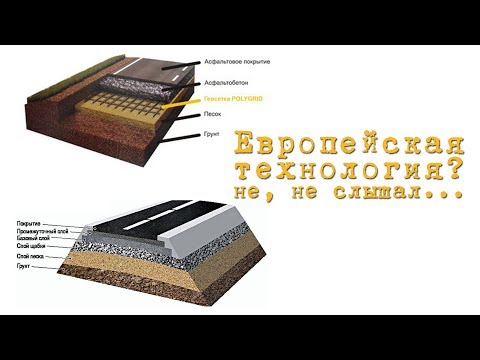

Обзор двухслойного асфальтобетонного покрытия
