Содержание
Фундамент на винтовых сваях — плюсы и минусы свайно-винтового фундамента своими руками, видео
Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.
Содержание
- Что это такое?
- Виды и подвиды
- Плюсы и минусы
- Пошаговая инструкция
- Применение в строительстве
Что такое свайно-винтовой фундамент?
По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

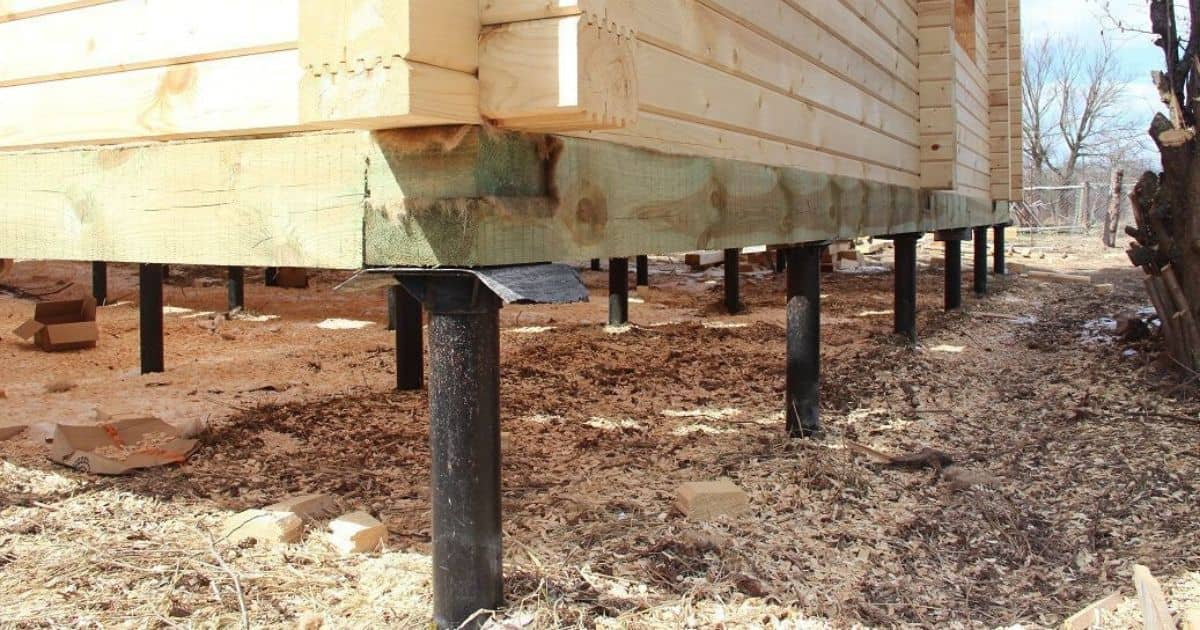

Так выглядит основание
Рекомендуем:
Любые работы по фундаменту дома от компании ГЛАВ-СВАИ
Звонок по России бесплатный: 8 (800) 70-70-988
Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.
Виды винтового фундамента
По конфигурации и предназначению лопастей выделяют:
Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.
Многолопастные – с несколькими лопастями.
Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.
Различные виды в зависимости от почвы
Первый вариант предназначен для легких построек и устойчивых грунтов.
Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.
Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.
Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.
Плюсы и минусы фундамента на сваях
Среди преимуществ использования таких основание числятся:
Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;
Экономичность – обходится на 20–30% дешевле иных вариантов;
Отсутствие строительного мусора и больших объемов выемки земли;
Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;
Возможность создания практически на любых типах грунтов;
Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;
Большое количество модификаций наконечников и оголовков;
Возможность повторного применения;
Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.
Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.
Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:
Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».
Электромеханическая коррозия
Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.
Установка свайно-винтового основания
Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:
Производится контрольное вкручивание для определения прочности грунтов.
Выполняются расчеты с подготовкой плана размещения опор.
Делается разметка участка.
Выполняется установка опорных свай с последующей их обрезкой по уровню.
Осуществляется заливка бетона внутрь опоры.
Производится обвязка созданного свайного поля.
Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.
При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.
Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.
Скачать Скачать СП 24.13330
Пошаговая фото-инструкция
Разметка первой опоры фундамента по ориентирам участка
С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.
Выкапываем «приямок» глубиной 20-30 см для первой опоры
Вставляем в приямок
Закручиваем с помощью специальных рычагов (стальных труб)
Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники.
Делается это с шагом в 1–3 метра.
Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение
Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом
Если завинчивать становится тяжело, то приглашаем помощников
Первая закручена точно по уровню
Размечаем вторую — угловую на этой же стороне от первой
Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой
Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз
При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено.
Надо будет этот “винт” сместить немного в сторону.
Когда опора встала на нужное расстояние — закручиваем аналогично первой
Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома
Аналогично наклонами корректируем расстояние между столбами
После соблюдения расстояний — закручиваем третью
Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне
По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры
Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей
Закручиваем сваю и следим за отметками уровня и бечевки
После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки
Болгаркой обрезаем все опоры по уровню
Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца
Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью
Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии
После того как сваи установлены на свое место, их обрезают на нужном уровне от земли.
Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.
Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.
Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.
Применение фундамента на винтовых сваях
Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания.
Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.
Дом из СИП-Панелей
Читайте также про другие виды оснований:
Смотрите также видео о ремонте и замене фундамента компании ГЛАВ-СВАИ:
Читайте про другие наши материалы:
Как можно закрыть свайно-винтовой фундамент снаружи
После создания обрешетки или кирпичной основы приступают к отделке цоколя. Отделочные материалы должны быть влагостойкими, морозостойкими, обладать устойчивостью к деформации, стойкостью к УФ-излучению. Чтобы разобраться, чем лучше закрыть фундамент дома на основе свай, необходимо изучить особенности и характеристики современных материалов.
Каркасная система
Для сборки обрешетки используют профильные трубы или брус.
На каркас монтируют акриловый или виниловый сайдинг. Между панелями оставляют технологический зазор шириной 1 мм.
Это позволяет исключить деформацию материалов при температурных нагрузках. К недостаткам можно отнести перерасход материала при крое и подгонке, так как панели имеют стандартные размеры, а цоколь может иметь высоту, отличную от этого формата.
Листовая система
Эта технология предусматривает монтаж ЦСП или асбестоцементных плит на деревянный каркас или металлическую обрешетку.
После того, как вся площадь цоколя обшита на основу укладывают керамическую или керамогранитную плитку, мягкую черепицу. Обязательным является устройство вентиляционных отверстий, их закрывают декоративными решетками. Облицовочные материалы выпускаются с рельефной или гладкой поверхностью, имитацией текстуры кирпичной кладки, натурального камня.
Цокольный сайдинг
Сайдинг для цоколя выпускается в виде панелей и угловых элементов.
В комплект также входят отливы, прямые и угловые, а также L-планки для декора стыков, обрамления элементов в местах примыкания к стенам.
Цокольный сайдинг бывает полимерным, металлическим, фиброцементным. К преимуществам относится атмосферостойкость материала. Простой монтаж позволяет выполнить отделку цоколя свайного фундамента своими руками.
Профильный настил
Когда возникает вопрос, чем закрыть цоколь дома на винтовых сваях, чтобы закончить монтаж за 1 день, то можно использовать профнастил. Стальные листы выпускают шириной от 100 до 400 см. Их окрашивают краской любых цветов и оттенков, наносят рисунок, повторяющий поверхность кирпичной или каменной кладки.
Листовой металл хорошо поддается раскрою и резке. Полимерное покрытие надежно защищает металл от коррозии, влаги, перепадов температуры.
Плоский шифер
Плиты из асбоцемента обладают устойчивостью к атмосферным воздействиям, не воспламеняются, не поддерживают горение, не проводят электрический ток.
Материал хорошо поддается окраске, срок службы изделий из асбестоцемента более 50 лет. К минусам обшивки цоколя плоским шифером относится невысокая прочность — при ударе плиты раскалываются на части.
Композитные материалы
Панели из стеклофибробетона и полимер-песчаные плиты, армированные целлюлозным волокном, пользуются большим спросом в строительстве. Композитные материалы сочетают небольшой вес с высокой прочностью.
Фибробетонные панели обладают морозостойкостью, не впитывают влагу. Помимо модифицирующих добавок в процессе производства цокольных плит используют светостойкие пигменты. Такая отделка сохраняет первоначальный вид на протяжении всего срока службы.
Облицовочный кирпич
Кирпич для кладки наружных стен бывает керамическим, силикатным, клинкерным, глазурованным. Он выпускается самых разных цветов — от желтого и коричневого до белого, синего или зеленого. Облицовочный кирпич изготавливают стандартной формы, с закругленными или скошенными углами.
Фактура поверхности зависит от материала, способа обработки. Он может быть гладким, шероховатым, блестящим или матовым. Лицевой кирпич характеризуется низким водопоглощением, хорошей цветостойкостью, выдерживает от 50 до 100 циклов замерзания и оттаивания.
Керамогранит, кафель
Керамогранитная и керамическая плитка — это материалы искусственного происхождения, но при этом по своим качествам они не уступают природному камню. Цоколь, облицованный керамогранитом, не сломается при сильном случайном ударе.
Он не боится осадков, не впитывает капиллярную влагу, легко выдерживает сезонные перепады температуры. Плитка выпускается квадратной и прямоугольной формы, любых размеров и цветов.
Композитные стеклопластиковые сваи для фундаментов на сваях
Композитные стеклопластиковые сваи для фундаментов на сваях | Пирсон Пилингс
Вы бы построили свой дом на палках?
Дома, построенные на сваях Пирсон, построены на века.
Дома на набережной или дома на сваях, построенные на сваях Пирсон, построены на века. Использование композитных свай Pearson из стекловолокна для фундамента дома защитит ваш дом от повреждений. Не рискуйте строить свой новый дом на набережной или дом на сваях на фундаментных сваях, которые начинают разрушаться в тот момент, когда их забивают. Сваи Pearson из стекловолокна никогда не гниют, не ржавеют и не крошятся. Достаточно прочные, чтобы прослужить нескольким поколениям, возможно, их никогда не придется заменять.
Прочнее дерева, стали или бетона, они лучше противостоят силам природы. Как висячие сваи, они обеспечивают большее сопротивление грунту, будь то песок или мягкий ил. В результате фундамент вашего дома с гораздо меньшей вероятностью сместится во время сильных штормовых нагонов.
Сваи
Pearson — это не только самые прочные и долговечные сваи, но и экологически чистые. Несмотря на то, что они невосприимчивы к гниению, ржавчине и насекомым-древоточцам, они не содержат вредных покрытий или консервантов, которые могут попасть в воду или почву.
Сегодня все больше архитекторов и инженеров-строителей открывают для себя огромные преимущества возведения надземных фундаментов с помощью свай Pearson из стекловолокна. Учитывая значительную стоимость нового дома на берегу моря, дома на пляже или дома на сваях, зачем строить его на фундаментных сваях, которые в конечном итоге придется заменить или которые могут сместиться или повредиться в экстремальных условиях? Попросите своего строителя или архитектора указать наилучший вариант: композитные сваи Pearson из стекловолокна. Это самая разумная инвестиция, которую вы можете сделать в свой новый дом.
Милфорд, Коннектикут
Кристал Ривер, Флорида
Истхэм, Массачусетс
Фэрфилд, Коннектикут
Фалмут, Массачусетс
Кэмерон Пэриш, Луизиана
Маттапуазе, Массачусетс
Маттапуазет, Массачусетс
Начало, Массачусетс
Скитуэйт, Массачусетс
См. сваи Pearson в действии.
Узнайте, как один застройщик получил больше площади и сэкономил на затратах, построив дом своей мечты на набережной в Pearson Pilings.
Посмотреть проект
Сравните стоимость
Посмотрите, как стоимость композитных свай из стекловолокна сравнивается со стоимостью свай из древесины и южной сосны.
Начать сохранение
Мы строили наш новый дом для будущего и хотели, чтобы он был построен на сваях, которые прослужат всю жизнь.
— Стивен Панек, домовладелец
Фундамент на сваях » Вот как это работает — 2022
- Фундамент на сваях для зданий
- В отчете о почве содержится информация о состоянии почвы
- Различные полы просто неустойчивы и могут оставаться прочными
- Когда и почему строить на необходимы сваи или глубокий фундамент
- Гравий и гравий: фундамент без свай не представляет проблем
- Другие грунты обязательно требуют глубокого фундамента
- Так работает фундамент на сваях или глубоком фундаменте
- Советы и рекомендации
Не каждый пол одинаково подходит для строительства с фундаментом.
Если почва слишком мягкая, поэтому ищется глубокий фундамент. В принципе, это фундамент на сваях.
Фундамент на сваях для зданий
Следующее описание фундамент на сваях или глубокий фундамент относится к фундаменту для обычных зданий, таких как семейный дом или дом на две семьи. Для небольших строительных объектов также может быть выгодно дополнительно основывать фундаменты на сваях.
В отчете о почве содержится информация о состоянии почвы.
При строительстве домов гидрогеологическая оценка почвы теперь является обязательной и обязательной по закону. К сожалению, не в рамках обследования почвы. Здесь, однако, оказывается, что лучше отказаться от, казалось бы, дешевой оценки почвы из интернета, которую проводят иногородние или региональные землевладельцы.
Потому что они часто не так хорошо знакомы с гидрогеологическими характеристиками.
Водоемом можно быстро пренебречь, потому что оценщик не знает, что в случае частых наводнений он также может влиять на уровень грунтовых вод вдали от фактического объекта строительства. Это не должно быть отсутствие опыта. Часто это может быть особенностью воды из-за геологии.
Различные полы просто неустойчивы и могут сидеть прочно
Если поверхность проблемная, это может привести к длительной и значительной осадке конструкции. Для глинистых почв этот эффект может длиться десятилетиями. Даже фундамент на глинистой почве проблематичен. Глинистая почва (разновидность глинистой почвы) имеет очень мелкое зерно, которое сильно уплотнено.
Когда и почему необходимо строительство на сваях или глубоком фундаменте
Тем не менее, зерна разделены слоем воды. Сопротивление трению практически отсутствует. В просторечии можно было бы, наверное, сказать, что метро работает и скользит прямо-таки.
Этому эффекту может способствовать тяжелая структура. Поэтому должны быть приняты соответствующие контрмеры. Во-первых, посмотрите на свойства различных почв. Вот следующие отличия:
- связывающий грунт
- несвязующий грунт
Гравий и гравий: Фундамент без свай не вызывает проблем
Гравий или гравий не связывает. В результате материал сжимается очень быстро и при этом минимально. Это означает, что за очень короткое время пол полностью схватывается после нагрузки фундамента и конструкции. Кроме того, вода может хорошо стекать из-за больших полостей, без которых их можно было бы сжимать.
Другие грунты обязательно требуют глубокого заложения
Гладкая противоположность – торфяная почва. Он тоже очень рыхлый, поэтому имеет много полостей. Только то, что они разрушаются под большой нагрузкой, и почва сжимается все больше и больше вниз.
Сжатие может означать много метров в течение длительных периодов времени.
Так работает фундамент на сваях или глубоком фундаменте
Эти текстуры почвы могут быть преодолены в фундаменте, если под ним есть твердые слои почвы, например, если проблемная область почвы представляет собой просто ограниченную глинистую или торфяную пыль.
В большинстве случаев это было бы слишком глубоко для настоящего фундамента. Поэтому здесь выбирают заглубленный фундамент, который затем опирается на этот твердый слой грунта. Глубокий фундамент – это не что иное, как сваи, которые через равные промежутки вбиваются в землю и впоследствии фиксируют фундамент.
Советы и рекомендации
Между прочим, это типичный метод строительства в странах с сезонами дождей или муссонами, так как в сезон дождей почва часто размягчается. Строительство на сваях гарантирует, что здания и другие конструкции не будут опасно установлены.
Изображение продукта: pingphuket / Shutterstock
❓ Как сделать фундамент на сваях?
👉 1:0210:05Крошечный пляжный домик на сваях! The Sims 4: Speed BuildYouTubeНачало предложенного клипаКонец предложенного клипаИтак, у вас есть два этажа. А потом вы удаляете первую историю и заменяете ее ходулями. Или столбов Еще Так у вас два этажа. А потом вы удаляете первую историю и заменяете ее ходулями. Или столбы, называйте их как хотите. И затем вы нажимаете на вторую историю.
❓ Как называется здание на сваях?
👉 Дома на сваях (также называемые свайными жилищами или озерными жилищами) — это дома, возведенные на сваях (или сваях) над поверхностью почвы или водоема. Дома на сваях строятся в первую очередь для защиты от наводнений; они также защищают от паразитов.
❓ Из чего делают ходули?
👉 Колышки часто изготавливаются из дерева, но также могут быть изготовлены из алюминия или трубчатой стали .
