Дом на бетонных столбах: Столбчатый фундамент — для каких домов подходит?

Столбчатый фундамент — для каких домов подходит?

Разделы сайта

Продолжаем рассказывать о разных видах фундаментах. В этой статье подробно разбираем столбчатые конструкции — их разновидности, устройство, преимущества и недостатки.

В основе конструкции столбчатого фундамента — система столбов, расположенных в определенном порядке. Столбы размещаются в углах здания, пересечениях стен и всех местах, где сосредоточена нагрузка.

Применение

Подходит для небольших коттеджей из легких материалов — каркасных, щитовых, деревянных. Чаще всего его используют при высоком уровне морозного пучения грунта. Конструкция на столбах минимизирует влияние пучения на дом.

Не рекомендуется использовать, если:

  1. Вы планируете строить тяжелый дом — каменный, кирпичный, железобетонный;
  2. Почва на вашем участке слабонесущая — песочная, болотистая, глинистая;
  3. Перепады высот на площадке составляют более двух метров.

Главное преимущество такой конструкции — простой монтаж. Она не требует сложных земляных работ. А по деньгам обходится почти вдвое дешевле ленточного фундамента. То есть если ленточный будет стоить до 30% бюджета всей стройки, то столбчатый — до 18%.

Срок службы этого фундамента зависит от материала опор.

  • Деревянные столбы: служат до 15 лет, если дерево не обрабатывать. До 30 лет, если использовать специальные пропитки;
  • Кирпичные столбы — до 40 лет;
  • Бетонные столбы — до 80 лет;
  • Монолитные бетонные столбы с арматурой — до 150 лет.

Нужно отметить, что эти цифры достаточно условны. На продолжительность эксплуатации также влияет качество материалов, наличие / отсутствие гидроизоляции, соблюдение техники строительства.

Срок службы этого фундамента зависит от материала опор.

  • Деревянные столбы: служат до 15 лет, если дерево не обрабатывать. До 30 лет, если использовать специальные пропитки;
  • Кирпичные столбы — до 40 лет;
  • Бетонные столбы — до 80 лет;
  • Монолитные бетонные столбы с арматурой — до 150 лет.

Нужно отметить, что эти цифры достаточно условны. На продолжительность эксплуатации также влияет качество материалов, наличие / отсутствие гидроизоляции, соблюдение техники строительства.

Глубина заложения

Для определения глубины, на которую фундамент погружается в землю, специалисты опираются на три показателя. Во-первых, уровень промерзания грунта. В зависимости от нее все фундаменты делятся на незаглубленные — их вкапывают на расстояние от 0.3 до 0.5 глубины промерзания. Малозаглубленные — от 0.5 до 0.7 глубины промерзания. Заглубленные — их ставят на уровень промерзания почвы или ниже него.

Во-вторых, вид и состав грунта. Лучше всего для строительства подходит песчаный. Если почва на площадке глинистая или торфяная, ее частично заменяют песком.

В-третьих, уровень грунтовых вод. Если он высокий — например, рядом река или озеро — может понадобиться дополнительная дренажная система.

Количество столбов, их размеры, расстояние между ними и глубина заложения — все должны рассчитывать специалисты. От точности этих показателей зависит, насколько прочным и надежным получится фундамент — а значит, и весь дом.

При расчетах учитываются не только характеристики почвы, но и вес дома, количество проживающих людей, сезонные характеристики (например, вес снежной шапки, которая зимой будет лежать на крыше).

Конструкция

Различают следующие виды столбчатого фундамента:

  1. Монолитный. Столбы делают из железобетона. Его строительство достаточно сложно, зато конструкция получается надежной и долговечной.
  2. Комбинированный. Железные или асбестоцементные столбы заливают бетоном. Сроки строительства ниже. Глубину заложения опор можно скорректировать в ходе стройки.
  3. Сборный. Столбы из кирпича, камня или готовых бетонных блоков. Кирпичи используют редко, так как от влаги они разрушаются. Бетонные блоки требуют обязательной гидроизоляции.

Технология монтажа

Когда все расчеты сделаны, можно приступать к монтажу. Первый этап — подготовительные работы. В ходе них расчищают площадку, убирают растительный слой. Если почва глинистая — делают подушку из песка и гравия. Если илистая — строят специальное основание. Площадку выравнивают: засыпают ямы, срезают бугры.

Второй этап — разметка. Для каждого столба отмечают место в соответствии с проектом дома.

Третий этап — земляные работы. Для опор роют ямы, при необходимости укрепляют их досками. Чтобы избежать воздействия морозного пучения, на дне ям делают подушку из песка и гравия, сверху кладут полиэтилен или рубероид.

Четвертый этап — установка столбов. Для опор из монолитного бетона строят опалубку из досок. Для деревянных создают крестовину, утопленную в бетоне.

Пятый этап — армирование. Металлические стержни ставят вертикально и связывают между собой перемычками из проволоки. Чтобы придать конструкции устойчивость, опоры соединяют ростверком.

Защитить пространство под полом от мусора и снега помогает забирка — ограждающая стенка из камня или кирпича. На подушке из песка делают стяжку из бетона, потом опалубку и армирование. В забирке должны быть отверстия для коммуникаций.

Важные моменты при установке столбчатого фундамента

  • Если у вас на участке пучинистый грунт, дом нужно построить и ввести в эксплуатацию за один сезон. Если построить фундамент и оставить его на зиму без стен и крыши, он деформируется, причем каждый столб даст свою усадку;
  • Оптимальное время для стройки — конец лета и начало осени. В это время грунтовые воды уходят максимально вниз;
  • При использовании монолитного бетона верхний слой опор ежедневно опрыскивают водой, чтоб он не пересыхал;
  • Если вы не используете дом зимой, а фундамент рассчитывался с учетом теплового режима, конструкция также может деформироваться;
  • Для приготовления бетона хорошо подходит цемент марки М400.

Столбчатый фундамент — хороший вариант для легких домов не выше двух этажей. Его главные преимущества — легкость монтажа, высокая скорость возведения (за исключением столбов из монолитного бетона). Главное при постройке — правильно рассчитать количество столбов, их расположение и глубину заложения. Этим должны заниматься специалисты.

Читайте также

09-17-2018

Малые архитектурные формы: разбираемся в беседках, скамейках и детских площадках

09-17-2018

Строим дом: с компанией «под ключ», с бригадами или с надежными подрядчиками. Объясняем разницу

09-17-2018

Составляем инженерный проект. Как избежать грубых ошибок

09-18-2018

Примерный расчет стоимости строительства. Смета и бюджет

← Назад в блог

Чтобы знать, как строить правильно, быстро и дешево,
подпишитесь на наши уведомления

Нажимая на кнопку «Подписаться», Вы соглашаетесь на обработку персональных данных

Фундамент на столбах из бетона: особенности, виды и строительство

Содержание

  • 1 Что такое столбчатый фундамент?
  • 2 Особенности
  • 3 Виды
  • 4 Целесообразность возведения
  • 5 Строительство
  • 6 Заключение

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

  • монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
  • сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

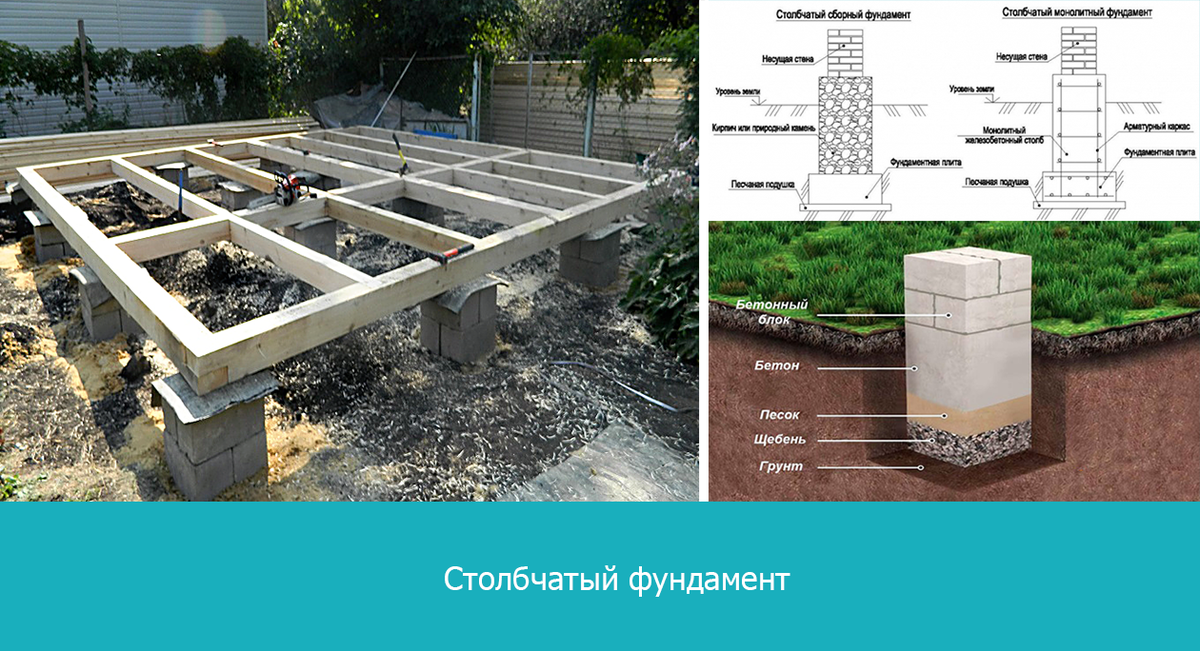

Схема устройства столбчатого фундамента.

Глубина заложения определяет отдельные виды опорных оснований:

  1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
  2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
  3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

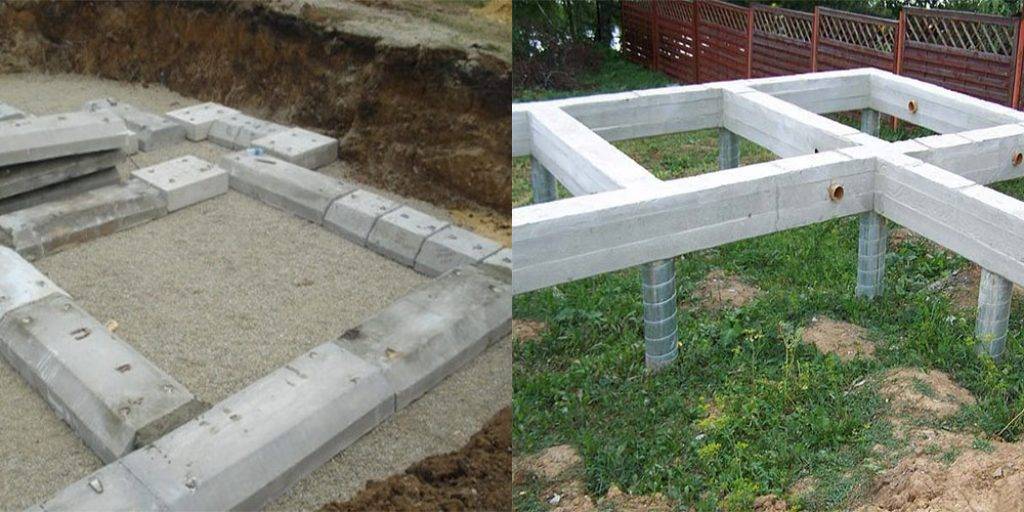

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

  • на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
  • возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
  • строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
  • нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

  1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
  2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
  3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).

Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

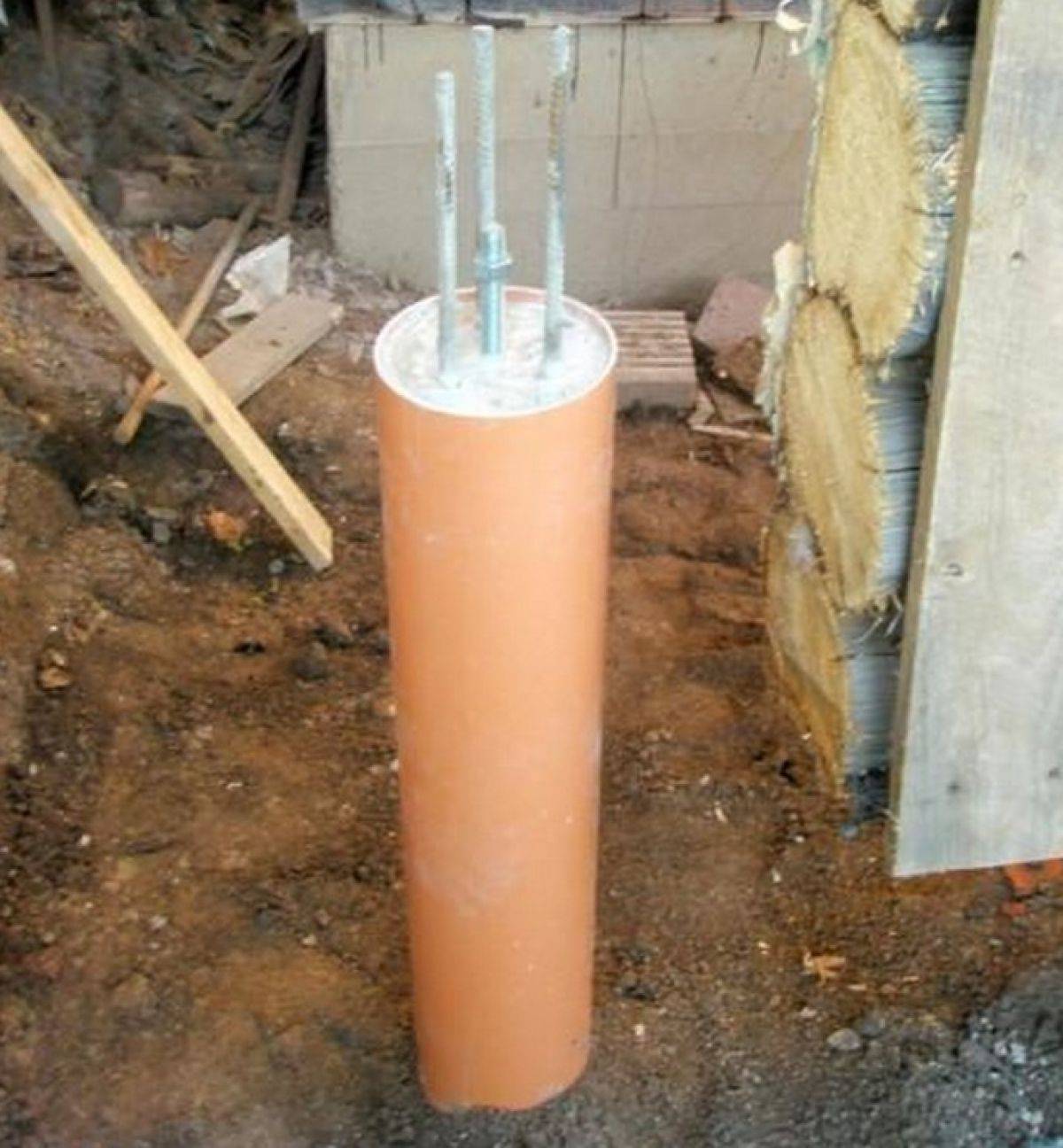

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

Столб в бетонном фундаменте | Пирсы из бетона | Как построить фундамент | Заболоченная почва

Опубликовано Автор: Joshua Woodsman Маленькая хижина Candy

Материалы для деревянного фундамента

  • Бетон (вяжущее/песок/гравий/вода) или комплексная сухая бетонная смесь
  • Камни
  • Древесина – 2″x2″ / 100×100 мм или куски круглого леса
  • Основной металлический крепеж

Столб в бетонном фундаменте, метод

Столбовой в бетонном способе деревянного фундамента особенно рекомендуется для зданий с приподнятым первым этажом, расположенных на участках с заболоченным грунтом, или на наклонных участках домостроения.

Пример столба в бетонном фундаменте, здание хижины Бетти в Индиане. Процесс столба в бетонном фундаменте: в землю вырыли ямы, вставили в них деревянные опоры и выровняли их рейками, залили бетоном, сейчас он сохнетПодробнее об этом или других видах фундамента своими руками смотрите в этой КНИГЕ!

Большим преимуществом метода является то, что деревянные столбы, установленные в бетоне, предотвращают гниение древесины из-за вентиляции или паров, поступающих от влажности почвы.

Этот эффект можно усилить, пропитав столбы, например, битумным покрытием. Качественная твердая древесина с плотными годичными кольцами, такая как дуб, лиственница или ясень, также помогает обеспечить лучшее качество фундамента.

Столб в бетонном методе также выгоден для строительства в районах, где почва содержит большое количество глины, что заставляет ее реагировать на влажные или сухие погодные условия расширением или сжатием. Это создает дополнительную нагрузку на фундамент.

Поэтому большое значение имеет прочное дно котлована и мощная опора столба снизу, поэтому используются бетон и укрепление дна из камней. Более того, из-за их устойчивости к изменению уровня влажности они помогают предотвратить появление трещин, разрывов или других вредных проблем, вызванных обширной почвой.

а) Чтобы начать строительство столба в бетонном фундаменте, вам нужен котлован глубиной примерно 20 дюймов / 500 мм и шириной 2 дюйма / 300 мм. вокруг не вызовет их перемещения или расширения. Используйте бетон или цементную смесь, чтобы укрепить их. c) Как только это будет сделано, вы можете подготовить и отрегулировать пропитанные деревянные столбы в правильном положении, а затем залить их бетоном. , например, металлическая застежка, чтобы удерживать его на месте.

Этот метод фундамента определенно подходит для строителей своими руками или тех, кто ищет недорогие решения для своих конструкций. Среди нашего предложения крошечных домов и домиков рекомендуется построить, например, для Кэнди, Луизы, Шерил или Джинджер.

Книга о фундаментах и ​​других частях конструкции

Чтобы узнать больше о крошечных домах, хижинах, сараях и различных типах недорогих самодельных и деревянных конструкций, обратитесь к Как построить крошечный дом 9книга 0036. Вы можете заказать печатную или электронную версию в любое время прямо ЗДЕСЬ.

Категории: Блог, Фонды

Теги: Cabin Bettie, Footings, Foundation, How to Build, Tiny House Ginger, Tiny House Louise, Деревянный фундамент

Искать:

Плюсы и минусы фундамента для пирса

|

Знакомы ли вы с опорным фундаментом? Вы когда-нибудь видели дом, который выглядит построенным на сваях? Эти дома построены на пирсе или фундаменте из пирса и балки, стиль строительства похож на строительство деревянного настила. Следите за собой! В этой статье мы рассмотрим плюсы и минусы столбчатого фундамента.

Что такое Фонд пирса?

Столбчатый фундамент представляет собой ряд вертикальных столбов или свай, передающих нагрузку здания на грунт. Затем поверх этих колонн строятся балки. Они поднимают дом над землей и очень популярны в прибрежных районах, где приливы и отливы являются проблемой.

Фундаменты для пирсов хорошо работают в местах, где может быть сложно построить традиционный фундамент, например, вокруг деревьев или обширных корневых систем. Другие причины, по которым используются столбчатые фундаменты:

  • Когда разложившиеся породы находятся близко к поверхности, а непосредственно под ними находится более твердая почва.
  • Когда в почве много жесткой глины, которая оказывает сопротивление.
  • Когда дом построен из бревна или бруса.
  • Когда дома нужно строить на склоне.
  • Когда почва имеет низкую водоносную способность.

Типы фундаментов для свай

В настоящее время используются два типа фундаментов для свай: каменные или бетонные сваи и пробуренные кессоны.

  1. Кирпичные или бетонные опоры  – Изготовленные из бетона, эти прочные опоры зависят от уровня пласта (несущего грунта). Если хороший грунт находится не слишком глубоко под фундаментом, используются каменные опоры.
  2. Буровые кессоны  – иногда называемые буровыми сваями из-за их цилиндрической формы, эти сваи вбиваются в землю, а затем заполняются бетоном и армирующими материалами. При бурении в кессоне несущие бетонные колонны (поддерживаемые стальными каркасами или другой арматурой) могут достигать коренной породы, обеспечивая более устойчивое основание для больших конструкций.

Плюсы фундамента для свай

Ниже приведены плюсы использования фундамента для свай.

  • 1. Требуется меньше материалов из-за расстояния между колоннами.

  • 2. Широкий выбор дизайна.

  • 3. Не требует обширных земляных работ и большого количества бетона.

  • 4. Наносит минимальный ущерб почвенной среде.

  • 5. Когда он поднимает дом над землей, он продолжает поднимать воду под домом.

  • 6. Пространства между домом и землей достаточно для прокладки между ними инженерных коммуникаций, таких как водопровод и электрические провода.

  • 7. Рабочие могут легко проникнуть под пространство между домом и землей, чтобы решить проблемы, связанные с сантехникой и электричеством, так как там достаточно места для ползания.

  • 8. Домашний пол не опирается на твердую поверхность и по нему удобно ходить.

  • 9. Из-за расстояния обслуживание и осмотр проще.

  • 10. При необходимости инженеры могут изменить или дополнить конструкцию.

  • 11. Вибрация грунта, обычно связанная с забивными сваями, отсутствует в случае буронабивной конструкции.

  • 12. Несущая способность может быть увеличена путем расширения дна (в непросыпающихся материалах). Недорасширение — это когда вы увеличиваете отверстие за пределы его первоначального размера.

  • 13. Под домом циркулирует воздух, поэтому плесень и гниль – редкость.

Несмотря на то, что плюсы кажутся очень привлекательными, строительство фундамента для столбов сопряжено с несколькими минусами. У всех фондов есть свои проблемы, поэтому вам и обученному специалисту нужно найти наилучшее решение.

Минусы фундамента для столбов

Ниже приведены недостатки использования фундамента для столбов.

  • 1. Перекрытия над столбчатыми фундаментами могут провисать, а балки смещаться. Когда ваша структура тонет или оседает, возникают всевозможные более серьезные проблемы.

  • 2. Пирсы могут наклоняться и способствовать разрушению фундамента.

  • 3. Бетонные опоры со временем могут разрушиться и треснуть.

  • 4. Плохая конструкция. Если подрядчики не знают, что они делают, простая человеческая природа может привести к разрушению фундамента.

  • 5. Когда ваше пространство для ползания подвергается воздействию влаги, опоры могут потерять свою структурную целостность.

  • 6. Ваши деревянные балки и перекрытия подвергаются воздействию плесени и грибка.

  • 7. Полы должны быть хорошо утеплены и защищены от насекомых.

  • 8. Пол должен быть защищен от непогоды.

  • 9. Если один столб или опора будут повреждены, это может привести к значительному повреждению всего фундамента.
