Фундамент на столбах из бетона: особенности, виды и строительство

Содержание

  • 1 Что такое столбчатый фундамент?
  • 2 Особенности
  • 3 Виды
  • 4 Целесообразность возведения
  • 5 Строительство
  • 6 Заключение

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

  • монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
  • сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.

Схема устройства столбчатого фундамента.

Глубина заложения определяет отдельные виды опорных оснований:

  1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
  2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
  3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

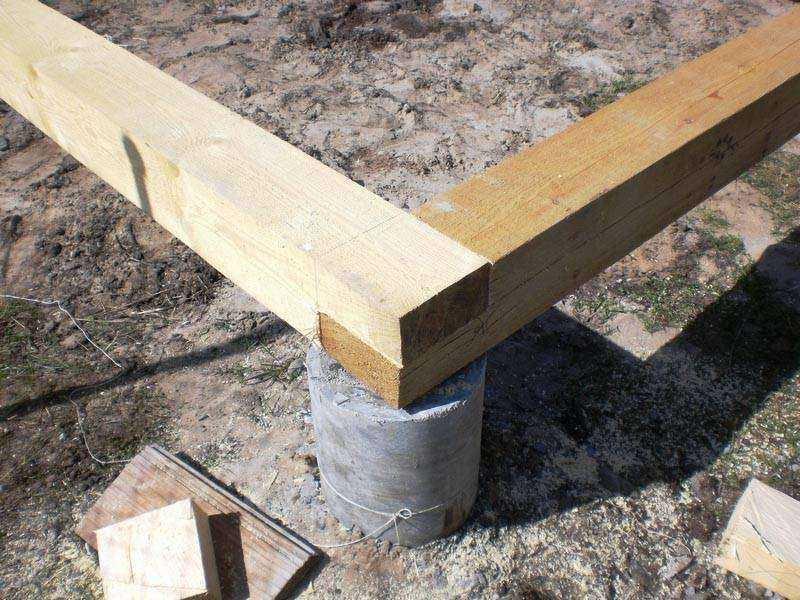

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

  • на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
  • возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
  • строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
  • нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

  1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
  2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
  3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).

Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

Столбчатый фундамент для дома из пеноблоков

Содержание

  • Где используются столбчатые основания
  • Технические особенности возведения столбчатого фундамента для домов из пеноблоков
  • Техника монтажа столбов фундамента из железобетона
  • Обустройство ростверка для столбчатого фундамента

Фундамент столбчатого типа – это основание для не тяжелых домов, например, из пеноблоков. Он состоит из отдельно расположенных в грунте столбов, которые сверху связаны между собой ростверком. Столбчатый тип, в сравнении с ленточной или плитной конструкцией, имеет меньшую площадь опор и не сможет выдерживать большие нагрузки. По причине ограниченности выдерживаемого веса столбчатые фундаменты не пользуются популярностью.

Где используются столбчатые основания

Во всех регионах средней полосы на строительных участках самым распространенным типом грунта считается глинистый. Глина – слабый и неудобный для постройки тяжелых зданий грунт, требующий большой площади опоры. Поэтому, чтобы не возводить дорогостоящий массивный фундамент, а обойтись бюджетным столбчатым, застройщики выбирают облегченные варианты строений. Лучшим вариантом будет столбчатый фундамент для дома из пеноблоков или дерева. Также, он применим для:

  • легких каркасных построек;
  • беседок;
  • террас;
  • сараев;
  • гаражей;
  • малых промышленных цехов;
  • ангаров из пеноблоков.

Но бывают варианты, когда столбчатый фундамент применим и в строительстве тяжелых кирпичных или шлакоблочных домов. В этих случаях, на стадии проектирования необходимо рассчитать все нагрузки и предусмотреть достаточную суммарную площадь столбов. Главное требование, которым нельзя пренебрегать – расположение на высокопрочных твердых глинистых или крупнообломочных грунтах. Идеальным вариантом будут почвы с близким залеганием горных пород. В противном случае, уже в ходе подсчетов может оказаться, что фундамент столбового типа превратится практически в ленточный, ввиду большого числа требующихся для массивной конструкции столбов.

В сложных условиях, когда плотный грунт залегает довольно глубоко, а поверхностные слои слабы, верным решением станут глубоко заложенные фундаментные столбы. Ввиду своих конструктивных особенностей, обустройство столбчатых оснований любой сложности не будет нуждаться в масштабных земляных работах и в большом количестве расходных материалов. О возможности применения столбчатых фундаментов для жилого домостроения на каждом конкретном объекте должны свидетельствовать результаты геологических исследований. Исключениями являются ситуации, когда подбираются варианты фундаментов дома из пеноблоков или дерева – для них изначально и разрабатывались столбчатые фундаменты.

Технические особенности возведения столбчатого фундамента для домов из пеноблоков

Верное расположение столбов в грунте – залог качества фундамента и долговечности всего дома из пеноблоков. Нужно разместить столбы так, чтобы они своим основанием оказались хотя бы немного ниже плодородных или малоустойчивых слоев грунта. Глубина заложения столбов должна предусматривать достижение прочного грунта и фиксацию там.

Следующее правило – места и интервалы установки столбиков фундамента. Технология требует располагать их под каждым углом здания, во всех точках пересечения внутренних и наружных перегородок и, выдерживая определенные интервалы, по всему периметру стен дома. Интервалы придется рассчитывать отдельно, но для зданий из пеноблоков они не должны превышать 2-ух метров.

Оголовки всех столбов (верхушки) должны равно возвышаться, вне зависимости от уклона местности, так как они будут опорой для ростверка фундамента. Считается, что они должны возвышаться не менее чем на ½ метра над грунтом, чтобы защитить дом от сырости. Но это правило касается только деревянных строений, к фундаменту под дом из пеноблоков таких требований нет.

Любые легкие строения не нуждаются в обустройстве ростверка. Его заменят металлические или деревянные балки, предварительно подготовленные и обработанные всеми защитными средствами.

Материалы для изготовления столбчатого фундамента:

Дерево. Перед заложением в землю, все деревянные бревна должны пройти обработку антисептиком и специальным маслом. Располагаются они комлем вверх. Очевидно, что дерево – самый древний, но самый недолговечный материал. Это вариант не подходит для строительства домов из пеноблоков.

Кирпич. Допускается использование только красного кирпича с высокой влагостойкостью. Но этот материал не популярен, ввиду сложности подготовительных земляных работ – требуется или цельная траншея, или котлован. Не обойтись и без дополнительного армирования продольными стержнями, чтобы защитить не только фундамент, а и само строение от пагубного воздействия сил морозного пучения, которого так «боятся» постройки из пеноблоков.

Бетон. Самый предпочтительный и надежный вариант при возведении фундамента для деревянных или пеноблочных домов– монолитные железобетонные столбы.

Техника монтажа столбов фундамента из железобетона

Наиболее простой технологией монтажа железобетонных столбов считается их обустройство в специальных скважинах. Сам процесс предельно прост, потребуется только организация скважины требуемого диаметра (20-25см). Если строительство ведется своими руками, для этого подойдет ручной бур. Технология самостоятельного изготовления бетонной смеси хорошо знакома всем строителям. Важно помнить, что для применения в строительстве фундаментов подходит только бетон, устойчивый к воде, так как нет возможности организовать гидроизоляцию в самой скважине.

Для увеличения опорной площади фундамента, которая сможет противостоять воздействию сил пучения грунта, можно обратиться к технологии ТИСЭ и обустраивать фундаментные столбы с расширенным основанием.

Есть и другой способ строительства железобетонных столбов. Для него требуется подготовка котлована, превышающего по размерам на ½ метра сам столб. Перед заливкой бетонной смесью, предполагается провести монтаж опалубки. Таким способом получаются прямоугольные или квадратные подземные опорные колонны всего фундамента дома.

Все варианты железобетонных столбов фундамента требуют дополнительного армирования. Неармированные конструкции не смогут оказать сопротивление разрывающему усилию морозного пучения грунта. Для усиления всех по отдельности элементов принято использовать от 2-х до 4-х прутьев арматуры, связанных между собой в подобие каркаса и для столбов, и для ростверка.

Обустройство ростверка для столбчатого фундамента

Неотъемлемой составляющей столбчатых оснований является ростверк. Он соединяет все столбы в цельную конструкцию фундамента. Также, именно он принимает на себя всю нагрузку и отвечает за равномерное перераспределение ее по столбам. Заменой ростверку в исключительных случаях, кроме строительства зданий из пеноблоков, могут служить металлические балки или нижний венец бревен деревянного дома.

Но, в большинстве случаев, ростверком выступает сплошная железобетонная лента, армированная так же, как и ленточный фундамент. Материалом для армирования служит 12-ти миллиметровая ребристая арматура, расположенная сверху и снизу, в количестве не менее 2-х штук. Именно их продольное размещение в ростверке гарантирует максимальное сопротивление балок изгибающим силам. Располагая каждый прут арматуры, важно соблюдать отступ от краев не менее 5 см.

Поперечное армирование ростверков не сможет принимать нагрузки в вертикальной плоскости, поэтому достаточным будет усиление 6-8 мм прутами. Ими осуществляется связка в единый каркас основных толстых стержней.

В ходе подготовительных работ, нужно организовать песчаную подушку под ростверк, по уровню совпадающую с высотой оголовков столбов. На столбах размещаются и крепятся армирующие элементы, для достижения жесткого их соединения с ростверком. Вокруг арматуры монтируется опалубка, в которую заливается бетон. После полного застывания раствора, удаляется песочная подсыпка и все детали опалубки. Должна получиться единая конструкция, возвышающаяся над землей минимум на 10 см. Этот зазор предназначен для предотвращения разрушения ростверка силами пучения.

Довольно малозатратная и простая в исполнении столбчатая разновидность основания для дома из пеноблоков имеет и существенный недостаток. Столбчатый фундамент с подвалом под домом абсолютно не совместимы. Возможность организации подвальных помещений – прерогатива ленточных фундаментов. Но это не должно играть решающую роль, ведь всегда остается возможность сделать подвал не элементом жилого строения, а отдельным сооружением.

Зная все тонкости монтажных работ, не составит особого труда построить фундамент столбчатого типа своими руками. Хватит сил всего лишь одного человека, так как нет потребности в непрерывной заливке большого количества бетона. Все столбы обустраиваются отдельно, по очереди.

  • Строим дом из пеноблоков своими руками

  • Плавающий фундамент

  • Опалубка для фундамента своими руками

  • Фундамент под печь в баню

Столб в бетонном фундаменте | Пирсы из бетона | Как построить фундамент | Заболоченная почва

Опубликовано Автор: Joshua Woodsman Маленькая хижина Candy

Материалы для деревянного фундамента

  • Бетон (вяжущее/песок/гравий/вода) или комплексная сухая бетонная смесь
  • Камни
  • Древесина – 2″x2″ / 100×100 мм или куски круглого леса
  • Основной металлический крепеж

Столб в бетонном фундаменте, метод

Столбовой в бетонном способе деревянного фундамента особенно рекомендуется для зданий с приподнятым первым этажом, расположенных на участках с заболоченным грунтом, или на наклонных участках домостроения.

Пример столба в бетонном фундаменте, здание хижины Бетти в Индиане. Процесс столба в бетонном фундаменте: в землю вырыли ямы, вставили в них деревянные опоры и выровняли их рейками, залили бетоном, сейчас он сохнетПодробнее об этом или других видах фундамента своими руками смотрите в этой КНИГЕ!

Большим преимуществом метода является то, что деревянные столбы, установленные в бетоне, предотвращают гниение древесины из-за вентиляции или паров, поступающих от влажности почвы.

Этот эффект можно усилить, пропитав столбы, например, битумным покрытием. Качественная твердая древесина с плотными годичными кольцами, такая как дуб, лиственница или ясень, также помогает обеспечить лучшее качество фундамента.

Столб в бетонном методе также выгоден для строительства в районах, где почва содержит большое количество глины, что заставляет ее реагировать на влажные или сухие погодные условия расширением или сжатием. Это создает дополнительную нагрузку на фундамент.

Поэтому большое значение имеет прочное дно котлована и мощная опора столба снизу, поэтому используются бетон и укрепление дна из камней. Кроме того, из-за их устойчивости к изменению уровня влажности они помогают предотвратить появление трещин, разрывов или других вредных проблем, вызванных обширной почвой.

а) Чтобы начать строительство столба в бетонном фундаменте, вам нужен котлован глубиной примерно 20 дюймов / 500 мм и шириной 2 дюйма / 300 мм. вокруг не вызовет их перемещения или расширения. Используйте бетон или цементную смесь для их укрепления. c) Как только это будет сделано, вы можете подготовить и отрегулировать пропитанные деревянные столбы в правильном положении, а затем залить их бетоном. , например, металлическая застежка, чтобы удерживать его на месте.

Этот метод фундамента определенно подходит для строителей своими руками или тех, кто ищет недорогие решения для своих конструкций. Среди нашего предложения крошечных домов и домиков рекомендуется построить, например, для Кэнди, Луизы, Шерил или Джинджер.

Книга о фундаментах и ​​других частях конструкции

Чтобы узнать больше о крошечных домах, хижинах, сараях и различных типах недорогих самодельных и деревянных конструкций, обратитесь к Как построить крошечный дом 9книга 0036. Вы можете заказать печатную или электронную версию в любое время прямо ЗДЕСЬ.

Категории: Блог, Фонды

Теги: Cabin Bettie, Footings, Foundation, How to Build, Tiny House Ginger, Tiny House Louise, Деревянный фундамент

Ищи:

Плюсы и минусы фундамента для пирса

Вы знакомы с опорным фундаментом? Вы когда-нибудь видели дом, который выглядит построенным на сваях? Эти дома построены на пирсе или фундаменте из пирса и балки, стиль строительства похож на строительство деревянного настила. Следите за собой! В этой статье мы рассмотрим плюсы и минусы столбчатого фундамента.

Что такое Фонд пирса?

Столбчатый фундамент представляет собой ряд вертикальных столбов или свай, передающих нагрузку здания на грунт. Затем поверх этих колонн строятся балки. Они поднимают дом над землей и очень популярны в прибрежных районах, где приливы и отливы являются проблемой.

Фундаменты для пирсов хорошо работают в местах, где может быть сложно построить традиционный фундамент, например, вокруг деревьев или обширных корневых систем. Другие причины, по которым используются столбчатые фундаменты:

  • Когда разложившиеся породы находятся близко к поверхности, а непосредственно под ними находится более твердая почва.
  • Когда в почве много жесткой глины, которая оказывает сопротивление.
  • Когда дом построен из бревна или бруса.
  • Когда дома нужно строить на склоне.
  • Когда почва имеет низкую водоносную способность.

Типы фундаментов для свай

В настоящее время используются два типа фундаментов для свай: каменные или бетонные сваи и пробуренные кессоны.

  1. Кирпичные или бетонные опоры  – Изготовленные из бетона, эти прочные опоры зависят от уровня пласта (несущего грунта). Если хороший грунт находится не слишком глубоко под фундаментом, используются каменные опоры.
  2. Буровые кессоны  – иногда называемые буровыми сваями из-за их цилиндрической формы, эти сваи вбиваются в землю, а затем заполняются бетоном и армирующими материалами. При бурении в кессоне несущие бетонные колонны (поддерживаемые стальными каркасами или другой арматурой) могут достигать коренной породы, обеспечивая более устойчивое основание для больших конструкций.

Плюсы фундамента для пирса

Ниже приведены плюсы использования фундамента для пирса.
