Установка розетки в бетонную стену

Установка розетки в бетонную стену — это довольно сложный, трудоёмкий процесс, состоящий из нескольких основных этапов, которые требуют определенных навыков в обращении с инструментом, материалами и оборудованием.

В этой статье, я постараюсь достаточно подробно, доступным языком, с большим количеством фотографий (насколько это позволяет формат статьи) показать, как установить розетку в бетонной стене самому, описать всю последовательность действий.

Установка розетки в бетоную стену состоит из следующих этапов:

1. Разметка

2. Монтаж отверстий в бетонной стене

3. Монтаж электропроводки

4. Установка подрозетников

   4.1. Подготовка подрозетников

   4.2. Креление подрозетников в бетонной стене

5. Отделка стен

6. Установка розеток

Итак, начнем с самого начала:

1. Разметка

В первую очередь, на бетонной стене отмечаем центр расположения розетки. Если предполагается установить блок розеток, состоящий из нескольких штук, то необходимо отметить все их центры. Для этого достаточно нанести положение центра первого механизма, после чего откладывать от него по 71мм (стандартное межосевое расстояние у подрозетников) в нужную сторону, до каждого из следующих центров.

2. Монтаж отверстиий в бетонной стене

Следующим шагом необходимо сделать отверстие в бетонной стене, для дальнейшей установки подрозетника и монтажа розетки. Этот этап довольно сложный и для его выполнения потребуется перфоратор и специальная коронка.

Достаточно подробно монтаж отверстия в бетоне для установки розетки или выключателя, описан в статье «Отверстия в бетоне для подрозетника». Обязательно ознакомьтесь с ней, ссылка откроется в новом окне.

3. Монтаж электропроводки

После того как готовы все отверстия в бетоне для подрозетников, а также сделаны все необходимые штробы к ним, выполняется электропроводка, т. е. прокидывается к розеткам питающие провода. Идеальный вариант, это когда к каждой из розеток подходит свой электрокабель.

4. Установка подрозетников

Этот этап, я опишу особенно подробно потому, что от качества установки подрозетника в бетонную стену, зависит не только надежность, долговечность и удобство монтажа розетки, но и ваша безопасность.

4.1. Подготовка подрозетников

В зависимости от количества розеток, которых вы хотите установить в бетонной стене, собирается соответствующий блок подрозетников. В нашем примере, мы будем устанавливать блок из двух розеток, поэтому соединяем два подрозетника в месте.

Вырезаем заглушки, в местах, предназначенных для ввода кабеля.

Удаляем все лишние соединительные элементы, которые мешают установке.

После чего примеряем подрозетник, помещая его в подготовленные ранее отверстия в бетоне. Переходите к следующему этапу только убедившись, что подрозетник правильно встает в посадочных местах, т. е. он не должен торчать, выпирать, быть наклоненым и т.п.

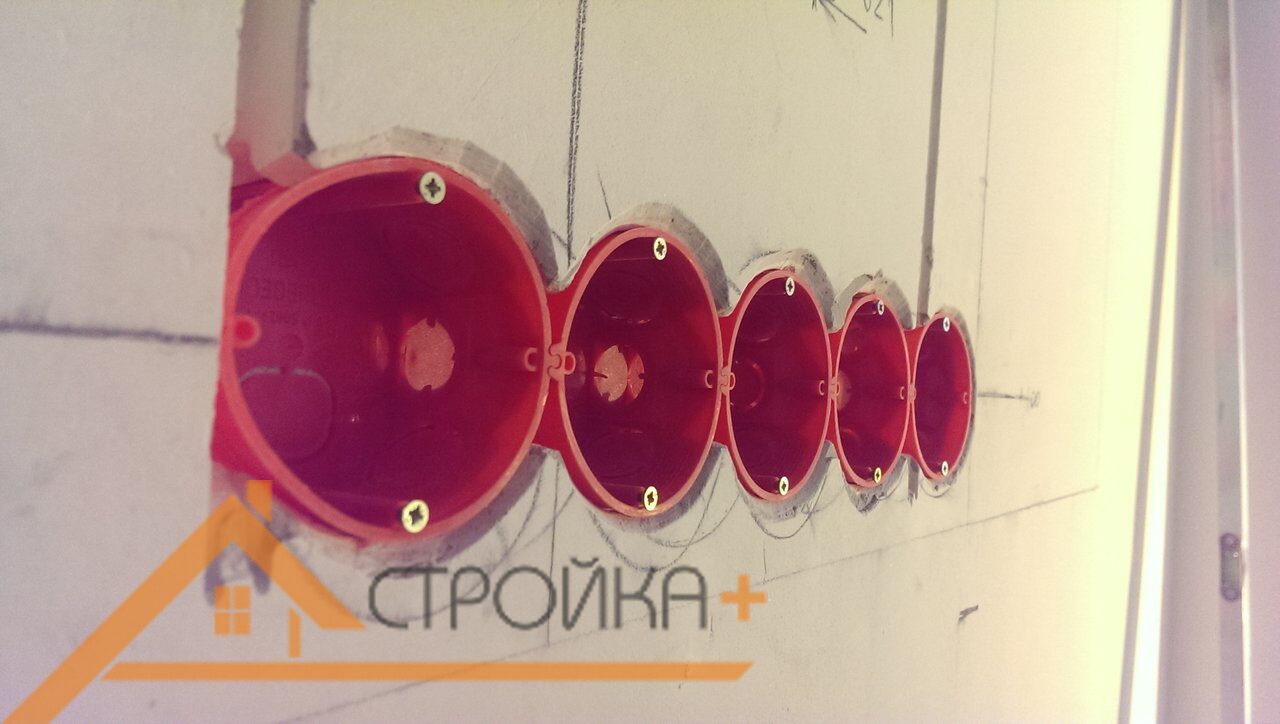

4.2. Крепление подрозетников в бетонной стене

Для того, чтобы надежно зафиксировать подрозетник в бетонной стене, необходимо последовательно выполнить ряд действий. В первую очередь отверстия необходимо обеспылить и загрунтовать, используя специализированную грунтовку. Это гарантирует надежность и долговечность установки подрозетника.

    Далее, после высыхания грунтовки, разводим штукатурную или шпаклевочную смесь на гипсовой основе и наносим внутрь отверстий в бетоне, как показано на изображении ниже. Можно использовать и простой алебастр, главное работать быстро, так как чистый гипс имеет короткое время схватывания. В случаях, когда устанавливается небольшое количество подрозетников, это даже преимущество.

После чего, «вдавливаем» подрозетники с уже просунутыми в них проводами в раствор. Важно устанавливать их строго горизонтально, для этого удобно ориентироваться на отметки горизонтальной оси, которые мы наносили при разметке. Так же следите, чтобы установочные коробки не выпирали, были установлены заподлицо со стеной. Должно получится примерно так, как показано на изображении ниже. При этом гипсовую смесь, коротая попала внутрь подрозетников, удобнее убирать после того, как она отвердеет и на данном этапе лучше не трогать.

5. Отделка стен

Когда смесь «схватится» и подрозетники будут надежно зафиксированы. Можно переходить к отделочным работам. Если сразу замазать штукатурным раствором штробы, отверстия и т.п. вокруг установочных коробок, можно сбить ранее установленное точное их положение, поэтому я советую сначала дождаться фиксации подрозетников.

Здесь коротко пройдемся по основным, наиболее часто выполняемым, этапам отделки стен после установки розеток в бетонной стене.

В первую очередь они грунтуются, а затем штукатуркой замазываются и выравниваются крупные провалы, сколы, отверстия, а также более тщательно обмазываются подрозетники.

После высыхания стены шпаклюются, затем зашкуриваются, до образования ровной плоскости бетонной стены вокруг установленных подрозетников.

И наконец, после последнего слоя грунтовки можно переходить к финишной отделке. В нашем случае были наклеены фотообои.

6. Установка розеток

Когда все отделочные работы закончены, можно приступать к непосредственной установке механизмов встраиваемой розетки.

Обязательно убедитесь в отсутствии напряжения в месте установки. Лучше выключить подачу электрического тока в учетно-распределительном щите, отключив соответствующие автоматы защиты.

 В зависимости от типа выбранных розеток, винтовые там или пружинные клеммы, выполняется соответственное подключение. Довольно подробно мы уже рассматривали оба эти варианта подключения розеток в наших статьях. Ознакомится с ними вы можете перейдя по ссылкам, материалы откроются в новом окне.

В нашем случае, в качестве примера, установим в бетонную стену розетки ABB Busch Jaeger серии basic 55 с пружинными клеммами.

Для этого, в первую очередь, подготавливаем провода. Снимаем внешнюю защитную оплетку питающего кабеля.

Зачищаем концы жил проводов примерно на 10-12мм и выставляем их как показано на изображении ниже.

Вставляем жилы проводов в соответствующие клеммы механизма розеток.

Желто-зеленый провод заземления в центральную клемму, а оставшиеся голубой-нулевой и белый-фазный провода в левую и правую.

После подключения проводов вставляем строго горизонтально, по уровню, механизм розетки в подрозетник и фиксируем там с помощью саморезов.

Осталось установить рамку и лицевые панели розеток, после чего установка розеток в бетонную стену завершена. Теперь можно включить подачу электричества и проверить их работоспособность.


Данная инструкция в полной мере подходит как для простого переноса нескольких розеток на бетонную стену, например на кухонном фартуке или в комнате, так и при монтаже электрики во время полного, капитального ремонта квартиры, с заменой всей проводки.

Если у вас остались вопросы о том как установить розетку в бетонной стене или вы столкнулись со сложностью, не описанной в данной статье обязательно оставляйте вопросы и мнения в комментариях, ответим всем!

Установка розетки в бетонную стену: процесс

Розетка в стене с одним гнездом

Установить розетку в бетонную стену достаточно непросто и ответственно. Такая работа требует большого внимания и специальных знаний. Особенно это касается техники безопасности. Процесс монтажа включает несколько этапов, а статья подскажет, как производится установка розетки в бетонную стену со всеми подробностями.

Содержание статьи

• Подготовительные работы
• Подготовка инструментов и материалов
• Разметка бетонной стены
• Сверление отверстий
• Подгонка отверстия под размеры подрозетника
• Прокладка проводки
• Монтаж подрозетников
• Монтаж двойной розетки
• Отделка

Подготовительные работы

Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

• Подготовить инструменты и материалы;
• Определить участки, где будут монтироваться розетки;
• Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

• Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
• Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
• Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Инструменты и приспособления с фото	Особенности
Перфоратор	Это наиболее удобный инструмент для сверления отверстия в стене под крепление в нем устройств.
Фреза под розетку по бетону	Для выполнения отверстия в бетонной стене нельзя использовать обычные сверла, они очень быстро станут тупыми. Облегчает процесс специальная фреза по бетону для розеток. По конструкции это отрезок трубы, оснащенный сегментами из твердосплавных материалов.
Розетка	Покупная розетка может быть с одним или несколькими выходами.
Подрозетник	Для установки такого элемента выполняется в бетоне алмазное бурение отверстия. Этот предмет выполняет роль каркаса, который обеспечивает большую жесткость изделию.

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

• Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
• Линейку;
• Любой строительный уровень; для установки в одном месте нескольких изделий;
• Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
• Замазку, которой могут быть гипс или цемент;
• Шпатель;
• Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
• Плоскогубцы.

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

• Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
• При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
• По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

• Сверлением коронкой по бетону. Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

• С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

• С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.

Для этого:

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

• Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.

Установка подрозетника

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

Важно! Если требуется устанавливать блок розеток, для него подрозетники соединяются посредством конструкционного переходника.

Заделка подрозетника раствором

Монтаж двойной розетки

Установка розетки с двумя гнездами для подключения оборудования

Работы выполняются в таком порядке:

• Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;
• Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
• Делается отверстие любым способом;
• Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
• В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Контроль изделия после монтажа в стене

Отделка

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

• Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
• Подравниваются поверхности вокруг подрозетников;
• После высыхания стены, можно приступать к шпаклевке поверхности;
• После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
• Наносится еще слой грунтовки и остается до полного высыхания.

Розетка с тремя гнездами

После выполнения отделочных работ выполняется установка всех деталей розетки.

Для этого:

• Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
• Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

1. Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
2. Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

Анатомия настенной розетки: как они работают?

Если вы читаете этот блог в помещении, то есть большая вероятность, что вы находитесь в пределах 20–30 футов от электрической розетки, расположенной на стене или полу вокруг вас. Настенные розетки — такая же обычная часть нашей повседневной жизни, как электрическое освещение, мощеные дороги и водопровод. Они встречаются по всему дому, и к некоторым из них обращаются часто, в то время как другие остаются практически скрытыми от глаз, но обеспечивают мощность, от которой вы постоянно зависите. Розетки питают все: от наших ламп и светильников до наших телевизоров и компьютеров и зарядных устройств для наших устройств, таких как мобильные телефоны и планшеты.

Однако, несмотря на то, что розетки являются чрезвычайно важной и неотъемлемой частью нашей повседневной жизни, лишь немногие домовладельцы знают, как они работают. Все, что большинство людей знают, это то, что вы вставляете вилку в отверстия, и через них проходит ток, но они понятия не имеют, как туда попала энергия, как она попадает в саму вилку или что на самом деле происходит внутри этого маленького устройства. В этом блоге вы найдете ответы на эти вопросы и несколько советов, которые помогут вам лучше понять, что может случиться с вилкой, из-за которой через некоторое время вам придется ее заменить.

Как вилки питают устройства?

Каким образом настенные розетки обеспечивают питание подключенных к ним устройств? Чтобы получить ответ, нам нужно взглянуть на несколько критических компонентов самого сокета. Во-первых, если вытащить из стены розетку и посмотреть сзади и сбоку, то вы увидите, что от нее идут два или три провода. Один провод обычно белого цвета, а другой обычно черного, коричневого, серого или другого темного цвета. Белый провод обычно обозначает ваш горячий провод или положительное соединение , а темный цвет — ваше отрицательное соединение . Третий провод, идущий от вилки, может быть зеленого цвета, но чаще всего это неэкранированный или просто необработанный провод, который идет от небольшого крючка в нижней части розетки. Это ваш провод заземления , и он является чрезвычайно важной функцией безопасности. Поскольку эта линия нейтрально заряжена, это безопасное место для разряда электричества, предотвращая его травмирование или повреждение всего, что вы подключаете к розетке.

Эти электрические линии питают вашу розетку и, таким образом, питают подключенные к ним устройства. Однако как питание поступает от этих линий к вашему устройству? Ответ находится внутри пластика с деталями, которые большинство людей никогда не видят. Внутри каждой розетки расположены две пары металлических полосок, которые сгибаются и изгибаются, но возвращаются к своей форме, когда давление на них прекращается. Каждая пара полосок подключена к одной из ваших электрических линий (горячей или заземленной). Полоски в каждой паре обычно прижимаются друг к другу, однако, когда вы включаете что-то в розетку, штыри на каждой вилке вклиниваются между каждой парой полосок. Трение между полосками и вилкой — это то, что удерживает вилку на месте, и, кроме того, эти полоски — это то, через что проходит электричество, чтобы достичь вашего устройства. Это невероятно просто, но чрезвычайно надежно и эффективно. Если у вас есть розетка, из которой кажется, что все, что вы подключаете, легко выпадает, причина, вероятно, в том, что полоски изнашиваются и просто не могут схватиться за вилку так же легко, как раньше.

Почему один слот на сокете больше другого?

Если вы внимательно посмотрите на розетку, вы заметите, что два слота в вашей розетке имеют разный размер — одно отверстие немного больше другого. Это важная функция безопасности. Случайное пересечение соединений и подключение горячей линии к земле, как и наоборот, может быть чрезвычайно опасным и привести к возгоранию, искрообразованию, серьезному повреждению электрических компонентов и даже потенциально серьезным травмам.

Чтобы решить эту проблему, электрические розетки имеют одну большую розетку (обычно с левой стороны вилки) и меньшую розетку (обычно справа). Некоторые из вилок, подключенных к вашим электрическим устройствам, также имеют больший штырь, который подходит только к левому отверстию. Поскольку вы не можете вставить больший штырь в меньшее отверстие розетки, вы не можете подключить это устройство к розетке задом наперед. Таким образом, вам не нужно беспокоиться о том, что вы случайно подключите устройство не тем способом.

Как насчет устройств с двумя разными контактами одинакового размера? Эти устройства можно подключать любым способом — они оснащены компонентами защиты от обратной полярности, поэтому вы можете безопасно подключать устройство в любом направлении.

Как изнашиваются головки?

Розетки, как правило, чрезвычайно надежны и могут служить десятилетиями без единой проблемы. Чаще всего розетки изнашиваются и нуждаются в замене просто потому, что полоски, которые захватывают штыри вилки, изнашиваются и не могут удерживать их так же, как раньше.

Однако сами штыри также могут изнашиваться под воздействием воздуха. Поскольку это неэкранированный металл, они в конечном итоге будут подвергаться коррозии, создавая сопротивление. Высокое сопротивление создает тепло, а тепло со временем может вызвать возгорание электричества. Это также способствует случайной искре, которую вы можете увидеть при подключении устройства к определенной розетке.

В другом месте нашего блога

В этом месяце мы рассмотрели некоторые другие высокотехнологичные домашние системы, которые могут быть вам полезны! В одном сообщении в блоге мы рассмотрели, как работают котлы. Бойлеры используют теплоемкость воды для обеспечения столь необходимого тепла в вашем доме безопасным, эффективным и чрезвычайно эффективным способом. Как только вода из вашего бойлера достигает места назначения, она проходит через «радиаторную» систему — металлическую решетку, которая излучает тепло в вашу комнату, обеспечивая вам равномерный и надежный обогрев.

Мы также ответили на этот важный вопрос: как именно солнечные панели превращают энергию солнца в чистую, пригодную для использования солнечную энергию? Это не волшебство и даже не так уж сложно — проще говоря, солнечные элементы захватывают энергию солнца, заставляя солнечные фотоны сталкиваться с электронами в солнечных элементах. В результате столкновения накапливается энергия, которую ваш инвертор затем может превратить в полезную электроэнергию.

У вас есть вопрос о вашей системе отопления, кондиционирования воздуха, электричества или солнечной энергии? Поговорите с экспертами Valley по отоплению, охлаждению, электричеству и солнечной энергии! Свяжитесь с нами сегодня чтобы начать.

Электрическая розетка — Energy Education

Energy Education

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Электрические розетки (также известные как розетки , электрические розетки , вилки и настенные вилки ) позволяют электрическому оборудованию подключаться к электрической сети. Электрическая сеть обеспечивает подачу переменного тока в розетку. Существует два основных типа розеток: бытовые и промышленные. Хотя это и не очевидно с первого взгляда, две стороны электрической розетки представляют собой часть «проводной петли», и подключение электрического устройства к этой розетке замыкает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.

Бытовые розетки

Рис. 1. Расположение розеток по всему миру. ^[1]

Бытовые электрические розетки обеспечивают напряжение 120 вольт в Северной Америке и 220-240 вольт в Европе, при этом в большинстве стран розетки имеют напряжение, соответствующее одному из этих двух значений. Размер и форма розетки сильно различаются от страны к стране (см. рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите сайт World Wanders. Эти различия не меняют базовую схему создания схемы для получения электроэнергии из сети. Во всех этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.

Поляризация

Рис. 2. Маркированная схема поляризованной двухконтактной розетки. ^[2]

Большинство розеток поляризованы в целях безопасности. Поляризованные вилки можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается наличием двух слотов разного размера в дополнение к закругленному слоту заземления, больший из которых называется нейтральной линией, а меньший называется горячей линией (см. рис. 2). Нейтраль соединена проводом с землей, поэтому ее напряжение равно 0 В. Вместо этого горячий слот подает напряжение, необходимое для потребления тока, и когда вилка вставляется в розетку, энергия поступает из горячего слота через цепи и заканчивается на нейтрали, которая рассеивает энергию в землю. ^[3] Конечно, чтобы замкнуть всю цепь обратно к генератору, нейтраль также подключается обратно к исходной системе распределения в дополнение к заземлению в нескольких местах. ^[4]

Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одном положении, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий провод. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном выводе, а это означает, что большая часть внутренних цепей устройства по-прежнему считается «горячей» и может привести к поражению электрическим током. ^[5]

Заземление

Рис. 3. Трехконтактная розетка с маркировкой. ^[6]

Большинство современных розеток в Северной Америке имеют заземляющий разъем в дополнение к горячему и нейтральному (см. рис. 3). Заземляющий провод подключается так же, как и нейтраль, поскольку он также соединяется с заземляющей нейтралью. ^[4] Гнездо для заземления важно для устройств с металлическим корпусом или блока питания в металлическом корпусе, таких как компьютеры. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-либо образом соприкасается с металлическим корпусом, все устройство становится серьезной опасностью поражения электрическим током. Тем не менее, заземляющий провод напрямую подключен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приводит к срабатыванию автоматического выключателя и прекращению подачи тока на устройство. ^[3] Кроме того, контакт заземления будет длиннее, чем нейтральный и горячий контакты, так что устройство будет заземлено до того, как оно станет «горячим» или «под напряжением».

Для дополнительной информации

Для получения дополнительной информации см. соответствующие страницы ниже:

• Электротрансмиссия
• Электрическая сеть
• Производство электроэнергии
• Распределительная сеть
• Или исследуйте случайную страницу!

Ссылки

1. ↑ (2014, 23 июля).
