правильная установка, глубина и расстояние
Анкер держит определенную конструкцию путем закрепления в опорном основании. Скобяное изделие является эффективным видом крепежа предметов даже со значительной массой и размерами из различных материалов. Элемент используется в строительстве и ремонте, обеспечивает надежность фиксации, поэтому расчет анкерных болтов имеет значение для правильного выбора модификации.
Содержание
- Определение анкерных болтов
- Основные виды изделий
- Изогнутые
- Составные
- Съемные
- Прямые
- С анкерной плитой
- Расчет анкерных болтов
- При групповой установке
- Определение величины предварительной затяжки
- Промежуток от болта до среза фундамента
- Глубина анкеровки
- Общие рекомендации по расчету анкерных болтов
- Правила выполнения монтажа
Определение анкерных болтов
Анкерные болты для фундамента
Болт удерживается в основании из-за трения и усилия упора.
Распирание создается за счет распора стальной цанги или дюбеля из пластика. Давление (упор), получаемое анкером, возникает в глубине и возмещается внутренней обструкцией материала изгибу, сжатию, смятию. Такой принцип характерен для металлических анкеров, болтов фундамента.
Метиз разрушается на самом слабом участке, при этом случается:
- взрыв скобяного изделия — абсолютный или частичный выброс с сохранением целостности конструктива;
- срез — разрушение по границе основания под влиянием сдвига;
- излом или сгиб — деформация под воздействием изгибающего усилия;
- взрыв основания — разрушение при нагрузке, которая выше несущей способности основы.
Может развиваться коррозия после установки анкеров на отдельных его частях. Метиз разрушается от высокой температуры и выгорает.
Основные виды изделий
Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.
Различают разновидности:
- изогнутые с двумя гайками и шайбой;
- фундаментный болт с анкерной плитой;
- анкер составного сечения;
- съемный вид;
- прямого типа с двумя гайкам и шайбами;
- с коническим окончанием.
По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.
Изогнутые
Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.
Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость..jpg)
Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.
Составные
Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.
Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.
Съемные
Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости.

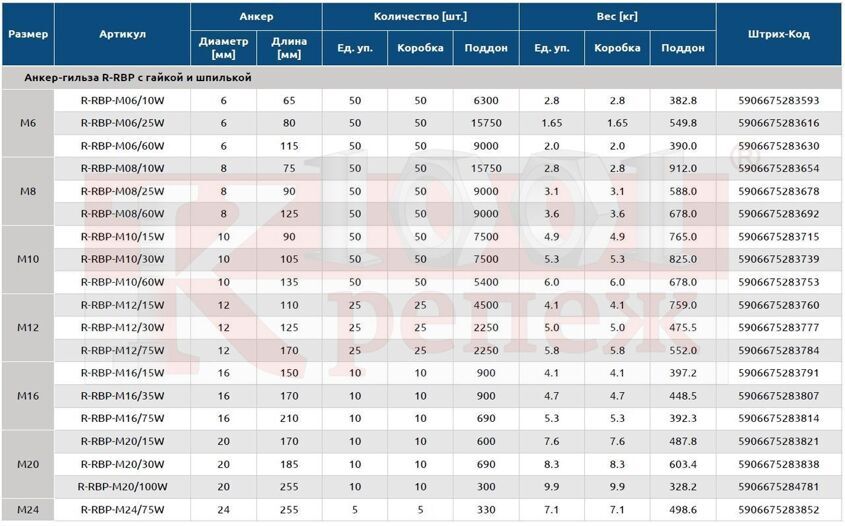

Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.
Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.
Прямые
Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.
Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:
- стальной обоймы или из иного прочного материала;
- резьбового штыря, вкручивающегося в кассету.
Прямые метизы используют в строительстве, ими крепят предметы разной массивности, легкие конструктивы, фиксируют коммуникации, бытовые приборы и промышленное оборудование. Прямые анкеры не ставятся в слабом бетоне или кирпиче с трещинами и другими минимальными разрушениями.
С анкерной плитой
Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.
Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор. При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции. Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.
Расчет анкерных болтов
При вычислении типа и размера крепежа принимают во внимание материал, в который нужно закрутить анкер, и величину нагрузки на метиз. Простые скобяные изделия выдерживают 230 – 500 кг, а укрепленные химическим способом противодействуют 700 кг.
Расчет фундаментных болтов учитывает факторы:
- динамические характеристики, которые зависят от направления приложения силы;
- статическое давление не меняется и принимается по расчетным показателям из таблиц.
Производители указывают прочность при паковке, но конструкторы рассчитывают несущие характеристики на срез и разрыв, при этом делают стандартный запас надежности, применив соответствующе коэффициенты.
При групповой установке
Нагрузка вычисляется для болта, который больше всего подвергается негативному усилию.
Расчет анкеров для нахождения расчетного давления ведется по формуле P = -N / n + M · y1 / Σyt², где:
- N — проектная сила;
- M — предполагаемый момент изгибания;
- y1 — длина от поворотной оси до самого удаленного метиза;
- n — число анкеров;
- yt — длина от поворотной оси до 1-го болта (учитывают прессованные и натянутые крепежи).
Ось обращения принимается проходящей сквозь середину тяжести несущей площади оборудования. Для сквозных колон из металла, стальных вертикальных элементов сплошного сечения и применяются похожие выражения для нахождения нагрузки растяжения. Подставляются параметры вида бетона, габариты основной поверхности, размер сжатой области под колонной.
Определение величины предварительной затяжки
Расчетная таблица глубины заделки, расстояний между осями, коэффициента затяжки
Болты затягивают до определенной степени затяжки F, значение которой для статичного давления берется 0,75 Р, а для динамичных нагрузок используется 1,1Р, где Р означает расчетный прессинг на крепежный элемент. Затягивание строительных метизов производят вручную с помощью приспособлений с усилием до абсолютного упора.
Сечение стержней проверяется на прочность при динамическом влиянии, перед тем как установить анкер по формуле Aи = 1.8 · g · n · ко P / a · R, где:
- g — коэффициент давления из таблицы;
- n — множитель масштабирования, выбирается из таблицы;
- a — показатель числа серий подачи нагрузки;
- R — проектное сопротивление сплава (материал анкера) растяжению;
- ко — коэффициент по таблице.
Площадь сечения стержня находят из условия надежности для динамики и статики. Коэффициент ко принимают 1,05 или 1,15.
Промежуток от болта до среза фундамента
Если глубина заложения болта увеличивается на 5 диаметров, расстояние между анкерами допускается сделать короче на 2 диаметра. Промежуток от центра болта до среза фундамента допускается сделать меньше еще на 1 диаметр, если на участке установки крепежа есть отвесное армирование края основания.
В любом случае пролет от центра головки до края основы принимают:
- не меньше 100 мм для метизов диаметром до 30 мм;
- 150 мм — для анкеров диаметром 48 мм;
- 200 мм — для крепежа диаметром больше 48 мм.
Если ставят спаренные болты, для них применяют единая анкерная плита с промежутком между отверстиями, принятым по расчету.
Глубина анкеровки
Если высота основания позволяет полностью вкрутить болт, отверстия сверлят на проектный размер и после монтажа заделывают смесью цемента и песка.
Если размер фундамента не позволяет полностью заглубить анкер, меняют его на болт с отгибкой с распорной цангой в форме конуса.
Если по проекту нужен болт с размером в 3 раза меньшим, чем смонтированные крепежи, изделие ставится в бетон на нужную глубину. При этом выполняется условие, что метиз функционирует с абсолютным проектным сопротивлением. Можно уменьшать глубину установки анкерных болтов пропорционально усилию, влияющему на крепеж.
Общие рекомендации по расчету анкерных болтов
Если основание нагревается свыше +50°С, учитывается действие температуры на материал анкера при выполнении расчета. Принимают во внимание влияние тепла на клей или химические крепежные растворы. Метизы, работающие в агрессивном окружении, принимаются в разработку проекта с повышенными требованиями.
Съемные болты ставят для крепежа конвейеров, электротехнического и другого тяжелого оборудования, а изогнутые проектируют для бетонных колодцев отвердевших фундаментов. Прямые изделия на эпоксидном клее закладывают для скрепления перекрытия и оборудования.
Правила выполнения монтажа
Поверхность рабочей части анкера очищается перед установкой механическим способом, убирается ржавчина, пыль, смазка. Жир удаляется обжигом с дальнейшей протиркой спиртом или ацетоном. Работают вибраторы адресного действия с напряжением 36 В.
В скважину болты помещаются после замешивания заделочного раствора и подготовки отверстия. Крепеж ставится в скважину, между стенкой отверстия и метизом подается немного смеси. Надевается на стержень вибрационный уплотнитель, в дозаторный отсек закладывается раствор. В процессе монтажа виброуплотнитель поворачивается на 20 – 30°.
Болт фундаментный
Бетонный фундамент – это всегда определенная конструкционная поверхность, на которой возводятся стены дома или другого строительного объекта.
Место соединения верхнего уровня фундамента и нижней поверхности стены усиливается цементно-песчаным раствором, но этого недостаточно для многих случаев. Например, в регионах с высокой сейсмической активностью такие точки соединений, а также соединения ФБС между собой необходимо усиливать дополнительно, и для этого используется специальный метиз – болт фундаментный анкерный.
Фундаментные метизы
Что такое фундаментный болт
Анкерные болты для соединения фундамента со стенами изготавливаются из высокопрочной стали и имеют специальную систему фиксации в бетоне, позволяющую надежно якориться и скреплять между собой бетонные плиты, блоки и другие элементы строительной конструкции. Надежность такой системы регламентируется соответствующими правилами и нормативами, согласно которым для каждой бетонной конструкции, исходя из ее свойств, характеристик и функционала, подбираются свои метизы – блок фундаментных болтов или отдельные анкера. Так, строительные нормы СН 471-75, ГОСТ 24379.
1-80, пособие к СНиП 2.09.03 и другие документы регламентируют размеры метизов, форму и тип креплений, предельные нагрузки и другие необходимые, чтобы провести правильный и точный расчет фундаментных болтов для усиления основания объекта.
Что такое фундаментный анкерный болт? Это метизный крепеж анкерного (якорного) типа, размеры которого зависят от марки бетона и типа железобетонного сооружения, в котором он будет работать. Анкерное соединение способно выдерживать максимальные динамические и статические нагрузки, зачастую превышающие самые точные расчеты нагрузок несущей способности основания. Такая высокая прочность соединения достигается не только тем, что применяется анкерное крепление, но и тем, что для такого соединения используется высококачественная сталь, а сами анкера делаются оцинкованными, что предотвращает коррозию металла, увеличивая сроки эксплуатации анкеровки. С учетом использования анкерных болтовых соединений в конструкциях, имеющих разные размеры, конфигурацию и технические характеристики, длина болтов также изменяется в широком диапазоне – 5-500 мм.
Соответственно, размеры диаметров метизов тоже увеличиваются с увеличением длины анкера.
Крепление анкера в бетоне
Технологически монтаж и установка фундаментных болтов находятся в зависимости и от конструктивного исполнения метиза. Это могут быть разные варианты: крепление анкерами изогнутой формы, метизами с анкерной плитой, анкерами составного типа из нескольких метизов, съемными креплениями или прямыми болтовыми анкерами. Рассмотрим каждый тип согласно этой классификации:
Анкера изогнутой формы изготавливаются в виде железного прута с загнутым крючком концом. ГОСТ 24379.1-80 определяет максимально допустимую длину изогнутых крепежных элементов не более 1800 мм. Метизы такой конструкции предназначены для скрепления элементов в железобетонных фундаментах. В состав болтовой конструкции входят собственно шпилька с резьбой, усиленная шайба и две гайки.
Изогнутый анкер для фундамента
Фундаментные метизы с встроенной анкерной плитой изготавливаются по ГОСТ 24379.
1-80, регламент которого ограничивает размеры шпильки до 5000 мм. Прямое назначение – монтаж железобетонных блочных фундаментов. Метиз с плитой также выглядит как железная шпилька с резьбой, на нижнем торце с резьбой у которой гайками зафиксируется стальная анкерная плита, обеспечивающая надежное крепление бетонных изделий. Плита может быть круглой, прямоугольной или квадратной, с ребрами жесткости и без них.
Конструктивное исполнение анкера с разными плитами
Составной анкерный метизный элемент рассчитан на изменение длины изделия от конструкции ж/б основания в самых широких пределах. Конструктивно это железный прут с резьбой, на которую накручивается муфта, позволяющая удлинять метиз до любой длины. Такие метизы в основном применяются для стяжки двух или более бетонных изделий или узлов. Шпильки могут изготавливаться в двух вариантах – обычного диаметра, оговоренного в ГОСТ 24379.1-80, и с увеличенной толщиной.
Составной анкер – обычный и усиленный
Съемные анкерные фундаментные метизы оснащаются специальной системой, позволяющей закрепиться в кирпиче, камне или железобетоне.
На одном конце шпильки нарезана резьба, а другой конец оснащен креплением для фиксации в конструкции из любого стройматериала. Такой анкер фиксируется при помощи закладных плит. Метизы съемного типа изготавливаются из высокопрочной стали, позволяющей переносить высокие нагрузки и усилия на разрыв. Монтаж съемного анкера ведется от фиксации арматуры, а подвижные детали накручиваются на шпильку после ее установки.
Съемное крепление
Прямые болты для работы в фундаментных конструкциях выглядят как стандартные железные штыри длиной до 1400 мм, с характеристиками, регламентируемыми ГОСТ 24379.1. Такие анкера устанавливаются в заранее высверленные отверстия в бетонном изделии, и фиксируются специальным составом или обычным цементно-песчаным раствором. К фундаменту при использовании прямых анкеров не предъявляется особых требований. Изготавливаются прямые фундаментные болты Ø 16-42 мм и длиной 300-1700 мм.
Стандартный прямой фундаментный анкер
com/embed/IS6EUGxHDw8″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Как устанавливать фундаментные метизы
Перед монтажом анкерных болтов любой указанной выше конструкции проводятся определенные подготовительные операции. Главное правило надежного анкерного соединения железобетонных элементов – длина любого анкера должна быть изначально меньше толщины бетонного слоя узла, который будет соединяться с другим элементом. Если анкер будет длиннее, то расширяющаяся часть крепежа может быть выдвинута в грунт или в пустое пространство.
| Метод монтажа | Название метиза | Тип метиза | Характеристики монтажа | Расчетные значения | |||||||
| Глубина погружения | Расстояние между анкерами | Расстояние от анкера до края основания | Нагрузка, Х | Стабильность затяжки, Кст | |||||||
| Тип стыковки | |||||||||||
| H ≥ | C ≥ | L ≥ | 1 | 2 | 3 | 1 | 2 | 3 | |||
| 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| В бетон | С изгибом | 1 и 2 | 25 диаметров (D) | 6 D | 4 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 |
| 2,0 | 1,8 | 1,9 | |||||||||
| С анкерной плитой | 3 и 4 | 15 D | 10 D | 6 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 | |
| 1,9 | 1,7 | 1,8 | |||||||||
| Составной | 5 | 15 D | 10 | 6 D | 0,6 | 0,5 | 0,55 | 1,5 | 1,3 | 1,4 | |
| 2,1 | 1,9 | 2,0 | |||||||||
| В бетон с фасонной трубой | Без амортизаторов | 6 | 15 D | 10 | 5 D | 0,4 | 0,3 | 0,35 | 1,5 | 1,4 | 1,45 |
| 1,6 | 1,5 | 1,55 | |||||||||
| 7 | 30 D | 10 D | 6 D | 0,3 | 0,2 | 0,25 | 1,35 | 1,25 | 1,3 | ||
| 1,45 | 1,35 | 1,4 | |||||||||
| С амортизаторами | 8 | 20 D | 10 D | 6 D | 0,3 | 0,2 | 0,25 | 1,3 | 1,2 | 1,25 | |
| 1,4 | 1,3 | 1,35 | |||||||||
| В бетон | Прямые анкера на клею | 9 | 10 D | 5 D | 5 D | 0,65 | 0,6 | 0,6 | 2,0 | 2. 0 | 2,0 |
| 2,5 | 2,5 | 2,5 | |||||||||
| Конические на цементном растворе | 10 | 10 D | 10 D | 10 D | 0,65 | 0,6 | 0,6 | 2,1 | 2,1 | 2,1 | |
| 2,6 | 2,6 | 2,6 | |||||||||
| Конические цанговые | 11 | 8 D | 10 D | 10 D | 0,7 | 0,65 | 0,65 | 2,2 | 2,2 | 2,2 | |
| 3,0 | 3,0 | 3,0 | |||||||||
| В колодец | Конические распорные с втулкой | 12 | 7 D | 10 D | 10 D | 0,7 | 0,65 | 0,65 | 2,2 | 2,2 | 2,2 |
| 3,0 | 3,0 | 3L0 | |||||||||
| Конические распорные с конусом | 13 | 6 D | 8 D | 8 D | – | – | – | – | – | – | |
| С изгибом | 14 | 25 D | 6 D | 4 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 | |
| 2,1 | 1,9 | 2,0 | |||||||||
Крепление анкерного болта на клеевом или цементном растворе
Рассчитать нагрузку на фундаментные болтовые анкера и их удерживающую способность – следующий шаг при проведении подготовительных работ по установке метизов.
ГОСТ 24379.1-80 никак не регламентирует параметр удерживающей способности анкерных болтов для фундаментов, поэтому вычисления проводятся собственными силами. Первое, что нужно сделать – осмотреть шпильку, гайку, пластину, шайбу и другие детали анкера с целью обнаружения дефектов изделия.
Сам процесс установки и монтажа анкерных метизов в конструкции фундаментов любых типов – процедура очень простая, и под силу любому начинающему мастеру даже без предварительных консультаций и помощи специалистов-строителей. Главное, ка и в любой работе – строго придерживаться технологии и инструкции, чтобы получилось надежное и долговечное крепление.
Правильный выбор мест установки анкеров – залог прочности конструкции, и выбирают места соединений элементов и узлов по плану дома. Наобум выбирать места скреплений нельзя – необходимо принимать во внимание местоположение дверных и оконных проемов, арок, ниш, коридоров, перегородок и несущих стен здания. Помните, что под проходами анкерить элементы основания нельзя – болты можно монтировать только под несущими стенами здания.
Места анкеровки основания
После заливки фундамента бетонным раствором в свежую смесь вставляют болт, которым будут анкерить конструкцию. Глубина погружения должна быть меньше или равной высоте основания, но не выступать на пределы фундамента. При установке анкера в опалубку для стен фундамента следует выбирать место по центру вдоль продольной оси основания. Нормативное расстояние между соседними анкерными болтами должно быть равным двум глубинами погружения крепежных анкеров в фундамент. Во время погружения метиза в раствор и сразу после достижения требуемой глубины заглубления необходимо следить за вертикальным уровнем болта, контролировать его при помощи уровня и поправлять возможные погрешности, пока бетон не начал схватываться и затвердевать.
После того, как бетон в опалубке с анкером (анкерами) полностью схватился, формируется блок анкерных болтов. Это делается, если крепление будет не единичным, а будет соединяться большой пространственный узел. Формирование блока происходит просто – торцы метизов, которые выступают над бетоном, соединяют обноской из дерева или металла.
Чтобы центровка блока не нарушалась, в обноске делаются отверстия под болты с расчетным шагом между метизами.
Блок анкерных болтов
Кроме изготовления самодельного блока анкеров, промышленностью выпускаются готовые блоки под унифицированные фундаментные конструкции. Кроме того, в готовое основание иногда можно устанавливать анкера определенных типов и конструкций. Чтобы вставить анкер в готовый фундамент, следует заранее разметить места установки и определить расстояние между метизами. По разметке сверлятся отверстия нужного диаметра, при этом диаметр сверла должен быть на 1-2 мм больше диаметра анкера.
В готовые отверстия глубиной не больше высоты фундамента нужно залить специальный клеевой раствор или раствор цемента, после чего строго вертикально вставить в отверстие анкер и зафиксировать его. После затвердевания цемента или клея можно формировать из этих анкеров готовые фундаментные блоки с метизами для крепления больших конструкций.
Рекомендуемые эпоксидные клеевые смеси для фиксации анкерных фундаментных метизов – силоксановый клей:
| Шлак из доменных печей | Кварцевый песок | Кремнефтористый натрий (Na2SiF6) | Алюминиевый порошок, % | Сухая смесь, % | Жидкое стекло, % | Кварцевый песок, % |
| 35% | 40% | 25% | 0,01 | 50 | 30 | 20 |
Состав строительного клея для крепления анкерных болтов приведен в таблице:
| Компоненты | Документация |
| Жидкое натриевое стекло | ГОСТ 13078 |
| Нормальный песок | ГОСТ 8736 |
| Натрий кремнефтористый | – |
| Шлак из доменных печей | – |
| Едкий калий | ГОСТ 9285 |
| Алюминиевый порошок | ГОСТ 5494 |
Тип крепления анкеров в железобетоне
Любой клеевой раствор, который применяется для фиксации анкерных метизов в бетоне фундамента, должен отвечать требованиям СНиП и ГОСТ, чтобы любые типы фундаментных анкерных болтов можно было крепить и в готовом основании, и в создаваемом с нуля фундаменте.
Таким образом, можно обеспечить надежное, прочное и долговечное крепление конструкции элементов основания с несущими стенами дома. Строго соблюдая всех перечисленные выше рекомендации и правила по выбору и способах монтажа крепежных анкерных метизов, вы гарантированно обеспечите абсолютную надежность здания совместно с возможностью всей конструкции выдерживать предельные нагрузки на основание дома.
Таблица длин анкерных болтов
| Бирмингемский крепеж
By Birmingham Fastener
В этой таблице приведены значения длины изогнутых анкерных болтов. Все размеры указаны в дюймах. Чтобы получить версию нашей таблицы для печати, загрузите нашу таблицу длин анкерных болтов в формате PDF. Чтобы узнать больше об анкерных болтах, ознакомьтесь с нашим блогом об их типах и использовании.
| Размер | Длина | Крюк | Длина резьбы |
| 3/8 | 6 | 1 | 1/2 |
| 3/8 | 8 | 1 | 1/2 |
| 3/8 | 10 | 1 | 1/2 |
| 3/8 | 12 | 1 | 1/2 |
| 1/2 | 6 | 1 | 2 |
| 1/2 | 8 | 1 | 2 |
| 1/2 | 10 | 1 | 2 |
| 1/2 | 12 | 1 | 2 |
| 1/2 | 14 | 1 | 2 |
| 1/2 | 16 | 1 | 2 |
| 1/2 | 18 | 1 | 2 |
| 1/2 | 20 | 1 | 2 |
| 1/2 | 24 | 1 | 2 |
| 5/8 | 6 | 2 | 4 |
| 5/8 | 8 | 2 | 4 |
| 5/8 | 10 | 2 | 4 |
| 5/8 | 12 | 2 | 4 |
| 5/8 | 14 | 2 | 4 |
| 5/8 | 18 | 2 | 4 |
| 5/8 | 20 | 2 | 4 |
| 5/8 | 24 | 2 | 4 |
| 3/4 | 6 | 3 | 4 |
| 3/4 | 10 | 3 | 4 |
| 3/4 | 12 | 3 | 4 |
| 3/4 | 14 | 3 | 4 |
| 3/4 | 16 | 3 | 4 |
| 3/4 | 18 | 3 | 4 |
| 3/4 | 24 | 3 | 4 |
| 3/4 | 30 | 3 | 4 |
| 3/4 | 36 | 3 | 4 |
| 7/8 | 12 | 3 | 5 |
| 7/8 | 14 | 3 | 5 |
| 7/8 | 18 | 3 | 5 |
| 7/8 | 24 | 3 | 5 |
| 1 | 14 | 3 | 6 |
| 1 | 15 | 3 | 6 |
| 1 | 16 | 3 | 6 |
| 1 | 18 | 3 | 6 |
| 1 | 20 | 3 | 6 |
| 1 | 24 | 3 | 6 |
| 1 | 30 | 3 | 6 |
| 1 | 36 | 3 | 6 |
| 1 | 36 | 4 | 6 |
| 1 1/4 | 18 | 3 | 6 |
| 1 1/4 | 24 | 3 | 6 |
Рубрики: Изогнутые болты С тегами: изогнутые болты, диаграммы, ресурсы
Как выбрать анкерные болты: Полное руководство покупателя
Когда вы что-то соединяете с бетоном, оно должно держаться всю жизнь.
Вот почему так важно правильно подобрать болты. При анкеровке конструктивных и неконструктивных элементов к бетону во время строительных работ вам понадобятся анкерные болты. Тем не менее, есть много вещей, которые следует учитывать при выборе правильного якоря для работы.
Перед тем, как приступить к анкеровке, вам необходимо узнать больше об основном материале, который вы будете сверлить. Некоторые анкеры предназначены для нового бетона, некоторые — для цемента, а третьи предназначены для удержания на бетоне тяжелых неструктурных нагрузок.
Выбор подходящего анкерного болта должен начинаться с понимания основного материала и конструкционного или неконструкционного материала, который вы будете анкеровать к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы закрепляете в базовом материале, чтобы вы могли выполнить тщательную работу.
Типы анкерных болтов
Анкерные болты можно разделить на две основные категории: анкеры с изогнутыми стержнями и анкерные болты с головкой.
То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт следует использовать в вашем строительном проекте.
Анкерные болты с головкой
Существует несколько различных типов головок для анкерных болтов с головкой, включая болты с квадратной и шестигранной головкой. Плоские анкеры — это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.
Анкерные болты с головкой также подходят для придания единообразного вида проекту. Эти типы анкерных болтов используются, когда требуется эстетическое качество крепления и когда вы не хотите, чтобы анкерные болты выступали на разную длину из установки, что может быть неприглядно.
Анкерные болты с изогнутыми стержнями
Анкерные болты с изогнутыми стержнями представляют собой стальные стержни с резьбой и крюками на конце, заделанные в кирпичную кладку. Они бывают двух основных категорий, которые имеют форму буквы J или L.
Все допустимые значения напряжения для этих болтов составляют всего 20% от среднего значения 5 испытаний, проведенных на образцах. Это означает, что многие из них гораздо более надежны, чем рейтинг, указанный производителем анкерного болта.
Какие анкерные болты следует использовать?
При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Тем не менее, два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.
Длина крепежного элемента
Простая формула, используемая для определения длины наружного крепежного элемента, выполняется путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта, плюс толщина для шайбы и гайки.
Если используется застежка с внутренней резьбой, формула, используемая для определения длины застежки, выполняется путем сложения количества витков анкера, толщины скрепляемого материала и толщины любых шайб, которые могут использоваться.
Размер отверстия в закрепляемом приспособлении
Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет соответствовать отверстиям приспособления. Это связано с тем, что рабочий конец анкерного болта не пройдет через отверстие, поэтому вам нужно уменьшить размер, чтобы весь болт мог пройти через отверстие в крепежном отверстии. Ниже приведена таблица диаметров анкерных болтов и отверстий для крепления, в которые они могут входить.
| Диаметр анкера | Диаметр отверстия крепления. | |
| 1/4″ | 5/16″ | |
| 5/16″ | 3/8″ | 7/16″ |
| 1/2 ″ | 9/16″ | |
| 5/8″ | 11/16″ | |
| 3/4″ | 7/8″ | 1″ |
| 1″ | 1-1/8″ | |
| 1-1/4″ | 1-3/8″ |
Выбор подходящего анкерного болта для цемента или бетона
Часто термины «цемент» и «бетон» взаимозаменяемы.
Однако это два разных материала с разной прочностью на сжатие и причинами их использования. Бетон является более прочным из двух и используется при строительстве небоскребов, супермагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», помните, что это бетоновоз.
Как правило, цемент используется в качестве смеси в бетоне. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, а также заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной. Он становится каменной структурой, известной во всем мире как бетон. Бетон состоит из 8 % воздуха, 7–15 % цемента, 14–21 % воды и 60–75 % мелких и крупных заполнителей.
Сколько фунтов на квадратный дюйм бетона
PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI можно рассчитать для бетона, залив влажную смесь в цилиндр. Затем бетонному цилиндру дают высохнуть.
Сила, необходимая для разрушения высушенного цилиндра бетона, дает PSI или прочность бетона на сжатие.
Прочность бетона на сжатие покажет вам, насколько прочен бетон, когда он полностью высушен. Бетону обычно требуется до месяца, чтобы полностью высохнуть. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.
Бетон имеет различные типы прочности для различных строительных проектов, для которых он может использоваться. Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь прочность на сжатие 10 000 фунтов на квадратный дюйм или более.
Кроме того, зная возраст бетона, можно получить информацию о том, какие анкерные болты следует использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердевает и становится очень твердым.
В более твердом бетоне будет сложнее просверлить отверстие для анкера, и может быть сложнее закрепить анкер.
Общее правило состоит в том, что свинцовые крепежные детали не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более старого бетона, потому что его свинцовый корпус не будет хорошо крепиться к бетону. Свинцовые крепежи следует использовать только в так называемом «свежем» бетоне или в бетоне, которому меньше месяца и, следовательно, он еще не застыл.
Как устроен бетон? (Толщина, арматура и т. д.)
Прежде чем покупать анкерные болты, важно, чтобы вы знали хотя бы несколько вещей о цементе, в котором вы будете сверлить и закреплять анкеры. Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете сверлить отверстия для установки анкеров.
Наиболее важной частью состава бетона, которую следует учитывать, является толщина и наличие армирования стальной арматурой.
Скорее всего, если вы работаете над большой конструкцией, вы будете иметь дело с бетоном, армированным стальной арматурой.
Вы будете жевать стандартные биты, пытаясь просверлить стальную арматуру. Существуют отдельные сверла, которые могут справиться с работой по копанию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.
Изделия для сверления стальной арматуры, армированного бетона
Ударные или алмазные сверла
Многие из сверл, которые вы найдете на рынке, имеют тенденцию быть дорогими. Сверло для стальной арматуры должно быть прочным, но оно не должно обходиться в кругленькую сумму. Хорошим вариантом является резак для арматуры Bosch RC2124 размером 3/4 дюйма на 12 дюймов SDS Plus. Он бывает разных размеров от 1 дюйма в диаметре до 9/16 дюйма в диаметре.
Сканирование перед сверлением
Другим вариантом является использование устройства, которое фактически сканирует бетон, чтобы определить, где находится арматурный стержень.
Это поможет вам просверлить отверстия вокруг арматуры, а не сквозь нее. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.
Достаточно ли толщины бетона для анкерных болтов?
Глубина, на которой анкерный болт должен надежно сесть, чтобы скрепить внешний слой с бетоном, называется «минимальной анкеровкой». Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.
Конец, передающий сдвиг и напряжение через систему, не должен располагаться слишком близко к нижнему концу бетона, так как это может привести к разрушению и растрескиванию. Значения удерживания будут значительно снижены, чем ближе к нижней части бетона будет размещен анкер из-за созданного вами неподдерживаемого края.
Надлежащая глубина заделки
При анкеровке к кирпичной кладке общее правило заключается в том, что глубина заделки должна составлять не менее четырех диаметров болта или 2 дюйма (51 мм) в глубину, в зависимости от того, что больше.
Глубина заделки анкерных болтов с головкой определяется путем измерения поверхности кладки до несущей поверхности головки болта.
Глубина заделки анкерных болтов с изогнутыми стержнями определяется путем измерения расстояния от поверхности каменной кладки до поверхности, несущей вес на изогнутом конце минус диаметр одного болта.
Силы, действующие на всю систему каменной кладки зданий
На каменную конструкцию здания действуют два основных типа сил: сдвиг и растяжение. Анкерные болты предназначены для передачи сдвига и напряжения от частей конструкции.
Сдвиг
Сдвиг — это сила нагрузки, направленной вбок на то, что нельзя сдвинуть (например, на бетонную конструкцию). Эти силы сделают одну из двух вещей; либо сила пробьет всю систему каменной кладки, вызвав отказ системы, либо кладка останется стоять.
Натяжение
Сила натяжения — это движение двух вещей, вызванное скольжением друг по другу.
Другими словами, это сила, которая пытается сделать кладку и другие материалы длиннее.
Другие факторы, которые необходимо учитывать при выборе анкерных болтов
При выборе правильного анкерного болта для работы вам необходимо учитывать некоторые аспекты того, что вы будете закреплять на бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать напряжение нагрузки, не жертвуя стабильностью всей конструкции.
Кроме того, следует помнить о том, насколько тяжел прикрепляемый груз. Наконец, существуют разные анкерные болты, используемые для грузов, подпираемых над землей, по сравнению с теми, которые будут стоять на земле.
При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в системе бетонных конструкций. С учетом этого нужно определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для крепления тяжелых грузов к бетону следует использовать самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром.
Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и большую нагрузку он может выдержать. Кроме того, наилучшее удерживающее значение наблюдается у глубоко заглубленных анкеров в очень твердый (предел прочности на сжатие) бетон. Таким образом, набор анкеров 1/2″ с минимальной заделкой 3,5 дюйма будет более прочным креплением, чем анкер 1/4″ с минимальной заделкой 1″.
Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Если груз крепится к стене сверху, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра с меньшей глубиной заделки можно использовать для грузов, которые крепятся ребром, опирающимся на землю.
Нагрузки, закрепленные на бетонном перекрытии
Нагрузки, прикрепленные к бетонному перекрытию, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения большой нагрузки, и в них необходимо учитывать еще несколько соображений, чем если бы нагрузка просто опиралась на землю.
Самые прочные анкерные болты с самой глубокой посадкой и наибольшим диаметром должны использоваться для грузов, прикрепленных к бетонному перекрытию.
Верхние нагрузки Соображение № 1: растяжение
Поскольку груз удерживается на месте на бетоне, вес натяжения направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. L-образные анкеры хорошо работают в этих ситуациях для передачи напряжения от крепления к болту. Для проектов, в которых груз крепится к бетонному перекрытию, и особенно для тяжелых грузов, натяжение имеет первостепенное значение.
Воздушные нагрузки Рассмотрение № 2: Катастрофический отказ
Катастрофический отказ каменной кладки выходит за рамки растрескивания. Даже трещина будет ошибкой, которую необходимо перепроектировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!
Воздушные нагрузки Соображение №3: Срез
Когда груз прикреплен к стене, он находится под углом девяносто градусов к анкеру.
Эта ситуация известна как ситуация поперечной нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы зависят от диаметра анкера. Ситуации сдвигающей нагрузки не зависят от глубины заделки, если анкеры размещены на минимально необходимой глубине.
Другие факторы, которые следует учитывать при креплении груза к бетону
При выборе анкерного болта для выполняемой вами работы важно учитывать воздействие окружающей среды, которому должен будет противостоять груз, прикрепляемый к бетону, на последовательная основа.
Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, это среда, которая должна меняться с течением времени, известная как ударная нагрузка. Наконец, это бетонное приспособление, которое должно быть постоянным?
Будет ли груз, прикрепляемый к бетону, находиться в вибрирующей среде?
Крепление, прикрепленное к бетону вибрирующими анкерными болтами, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров.
Вентиляторы, конвейерные ленты или даже такие объекты, как вывески, которые могут развеваться на ветру, — все они должны рассматриваться как приспособления, которые будут постоянно вибрировать.
Поскольку механический анкерный болт передает сдвиг и растяжение за счет трения, если трение о стенку его отверстия исчезает из-за постоянной вибрации и износа, удерживающая способность может значительно снизиться. Решить эту проблему можно с помощью большого диаметра и более глубокой заделки.
Что такое ударная нагрузка?
Любая нагрузка, прикрепляемая к бетону в условиях ударной нагрузки, должна выдерживать изменения в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале.
Поскольку механические анкеры могут обеспечивать удерживающую способность, основанную на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за шока использования с течением времени.
Рекомендации по окончательной обработке анкерных болтов
По мере того, как вы завершаете свой план по покупке подходящих анкерных болтов для вашей работы, есть еще несколько соображений, которые вы должны учитывать после завершения работы. Эти соображения включают в себя то, является ли это постоянным креплением к бетонной конструкции, если крепление необходимо отрегулировать с помощью выравнивания или шимминга, а также должна ли работа иметь «законченный» вид для эстетики.
Является ли приспособление постоянным?
Подавляющее большинство работ по установке анкерных болтов выполняются на постоянной основе. Однако иногда вам нужно будет прикрепить к бетону что-то, что будет снято в будущем. Примерами этого могут быть вещи, прикрепленные к заборам.
Выравнивание или выравнивание приспособления
Если приспособление необходимо выровнять или подогнать, убедитесь, что анкерный болт проходит через достаточное количество ступеней, чтобы анкер мог перемещаться вверх и вниз.
Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций клиновых анкеров для бетона является оцинкованный клиновой анкер CONFAST 1/2″ x 7″, который поставляется в коробке по 25 шт.0003
Законченный эстетический вид
Анкерные болты спроектированы таким образом, что болт проходит через крепление. Длина проходящего через болт болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными, что придает законченный вид проекту. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с машинным винтом или вставные анкеры, чтобы добиться такого же единообразного вида.
Заключение
Существует множество различных характеристик при выборе подходящего анкерного болта для вашего проекта с бетоном.
