Диаметр арматуры для оконных перемычек: Армирование перемычки в газобетоне

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Параметры

Все железобетонные балки, предназначенные для перекрытия, имеют свои размеры, подобранные согласно ГОСТ 948-2016 исходя из предварительно рассчитанной массы, которая в будущем будит давить на перемычку.

Рекомендуемые размеры находятся в диапазоне:

• • длина от 103 до 337 см;
• • ширина от 14 до 29 см;
• • толщина от 12 до 25см.

С более полным перечнем размеров можно ознакомится, открыв ГОСТ. При изготовлении данной продукции возможны отступления от стандартных размеров:

• • для изделий, имеющих длину до 250 см ±6 мм; до 400 см ±8 мм и более 400 ±10мм;
• • ширина и высота ±5 мм.

В перемычках не должны присутствовать трещины (кроме усадочных) шириной более 0,1 мм. Для удобства транспортировки и монтажа балки оборудуются специальными петлями, которые устанавливаются в тело изделия во время изготовления.

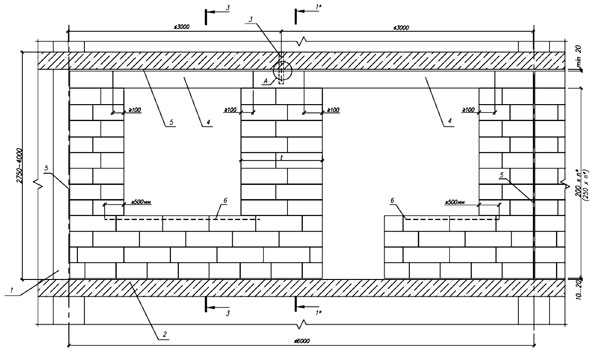

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки

Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание!
Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание!
Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Советы и секреты

При строительстве железобетонных перемычек можно воспользоваться представленными рекомендациями:

• высота бетонной перемычки не должна превышать 1/20 от длины проема, ширина принимается по ширине стены, чтобы отсутствовали уступы;
• повысить прочность конструкции можно, используя арматуру d 14 мм;
• распорки и нижняя часть опалубки демонтируются через 25 суток после полного созревания бетона;
• заливку лучше проводить в том случае, когда верхняя часть перемычки будет стоять в едином уровне с верхним слоем кладки. Тогда дальнейшая кладка будет реализована без перепадов;
• тип перемычки следует подбирать по типу нагрузок, которые она сможет воспринимать.

При самостоятельном изготовлении перемычек, в них закладывают арматуру несколько больше диаметром и (или) числом, чем по стандарту

Что именно использовать в ходе строительства – заводское изделие или то, которое произведено собственными руками, — свободный выбор каждого. Если перемычка сделана с соблюдением всех норм, она практически не уступает по характеристикам готовому изделию.

Как сделать перемычки своими руками (вариант пенобетона) показано в видео:

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Технология строительства перемычки

Прежде, чем начать непосредственно изготовление оконных перемычек, нужно определиться, какой вид их вы будете использовать, и какие размеры. Если дом не большой, у которого облегченная крыша, то в нем можно ставить перемычки не несущего вида. Также такого же типа перемычки можно ставить и когда на перекрытии на всех этажах стоят пояса из арматуры. В этих случаях они берут на себя равномерно нагрузки. Технология создания перемычки выглядит так:

1. Необходимо создать перемычку для лицевой кладки, ее роль может сыграть металлический уголок. Его размеры от 7,5 см. Установить его нужно так, чтобы снаружи не было вертикальной полки. На уровне оконной четверти необходимо поместить ребро уголка. Тогда окно станет, как нужно, когда его будут устанавливать. Величина четверти окна — 5 см.
2. Заливать оконную перемычку можно двумя способами: вне окна, а потом устанавливать в проем или над оконным проемом. В принципе, большого различия и нет. Если во втором варианте придется провозиться со строительством опалубки на месте окна, то в первом – самостоятельно поднимать и переносить перемычку. Этот вариант тяжелее в том плане, что взять для работы кран, чтобы передвинуть конструкцию иногда невозможно. Заливать перемычку сразу в окне и дешевле и легче, и по времени быстрее. Зато сложнее будет ее монтаж, потому что она будет не только держать саму себя, но также и тяжелую бетонную массу. Но все же чаще всего строители останавливаются именно на этом варианте.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Армирование и усиление опалубки

От типа перемычки над окном зависит и диаметр арматурных прутьев. Для данной перемычки, которая не является несущей, можно использовать арматуру, состоящую из двух жил 0,8 см. Арматуру нужно уложить вдоль оконной перемычки. И скрепить прутья друг с другом с помощью проволоки. Их не нужно соединять сваркой. В результате арматура будет внешне выглядеть, как простенькая лестница.

Устанавливая горизонтальный щит, нужно использовать подпорки. Есть строители, которые этот момент игнорируют. Они не принимают в расчет, что бетон имеет значительный вес. И когда будет заливаться опалубка, он может или повредить щит, или немного его сместить, и в итоге форма перемычки не будет идеально ровной, а в дальнейшем исправить ее практически нереально. Поэтому лучше изначально убедиться в надежности конструкции. Когда будете закреплять подпорку, которая располагается в центре оконного проема, то сместите ее немного к окну, таким образом вы сделаете так, чтобы угол внутри не провис, потому что он будет закрепляться к щиту.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Армирование перемычек железобетонных по ГОСТу: технические условия и как это сделать своими руками

В каждом доме, за редким исключением, обязательно присутствуют дверные и оконные проемы. Чтобы эстетично и надежно обустроить дальнейшую кладку над ними потребуются балки перекрытия – перемычки. Они могут быть из различных материалов, но самые надежные и распространенные – это изготовленные из железобетона.
Такие изделия производятся на заводах, имеют строго определенные параметры, указанные в ГОСТ 948-2016 (ранее ГОСТ 948-84). Данный эталон нормирует размеры железобетонных перемычек, их типы и основные технические характеристики. Документ регламентирует также их использование в кирпичных зданиях различного назначения, в строениях из камня (искусственного и натурального).

Обратите внимание

Так как сейчас осень, идут дожди, и скоро заморозки, поэтому мы немного ускорили процесс работ, а именно, на свежезалитую опалубку уложили 2-3 ряда блоков размером 200x200x400 мм (вес блока примерно 10 кг). Снимали боковые щиты на следующий день для ускорения сушки перемычки. А вот нижний щит лучше не снимать в ближайшие 2-3 дня — все зависит от погодных условий и сроков.

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Утепление опалубки

Утеплительный слой должен проходить между самой перемычкой и кладкой. А в качестве утеплителя можно применять минеральную вату от 190 см толщиной. Вату нужно закладывать в опалубку перед литьем бетона. У этого метода утепления оконных перемычек есть один существенный недостаток: в дальнейшем, при установке окна в проем, оно будет соприкасаться с ватой, и не поможет исправить ситуацию даже пена для монтажа, как бы хорошо она не заполнила бы щель. Если брать минеральную вату в качестве утеплителя, то тогда откосы окна нужно обложить кирпичом, чтобы именно в кирпич оно упиралось, и тогда окно зафиксируется при помощи пены для монтажа и будет надежно стоять. Без кирпича пена будет соприкасаться с ватой. Но тогда придется утеплять и откосы. Если вы готовы к таким «сложностям», то можете смело использовать вату. В итоге, все равно у вас получится хорошее теплое окно, надежно закрепленное и без сквозняков. Если же вы считаете, что лишние проблемы вам ни к чему, можете попробовать в качестве утеплителя использовать пумпан – это экструдированный пенопростирол, он имеет прочную консистенцию в отличие от минеральной ваты. Толщина его листов – около 3 см. Когда будете монтировать утеплитель, то зазор, который возникнет между утеплителем и рамой, нужно заполнить пеной для монтажа. Пена при застывании упрется в пумпан и окно будет надежно закреплено. В этом случае не придется использовать дополнительный слой утеплителя. Да откосы утеплять не нужно.

Перемычки из ЖБИ часто применяются в процессе строительства стен частных домов.

Преимущества железобетонных перемычек ПБ:

• Способность выдерживать высокие нагрузки
• Возможность перекрывать проемы большой длины
• Низкая стоимость материалов и трудозатраты на установку (монтаж) перемычек
• Разнообразие готовых размеров и широкой номенклатуры изделий
• При возведение частного дома, стандартные железобетонные перемычки ПБ дают возможность перекрывать проемы до пяти метров шириной. Для правильного расчета нагрузки проектировщик подбирает тип армирования перемычек, класс (марки) бетона, а также сечение балки.

В просторечии среди строителей железобетонные перемычки называют просто монолитными. Для получения ЖБИ нужной формы требуется соорудить герметичную опалубку правильной жесткости. Неправильный подбор материалов для опалубки и ошибки при ее сборке могут привести к ее разрушению во время укладки бетона.

Промышленные заводы, изготавливающие стеновые блоки из ячеистого бетона или керамзитобетона, часто делают заготовку у-образных элементов для бетонных перемычек, которые являются одновременно несъемной опалубкой. Такой подходит заливки перемычек ускоряет и облегчает работу, так как такие элементы достаточно установить на ровной поверхности, и вы можете залить ЖБИ. В установленную опалубку укладывают стальную арматуру. Между прутами арматуры и стенками заготовочных элементов устанавливают зазор в два сантиметра из пластиковых прокладок. Это дает при заливке обеспечить изоляционный слой бетона для арматуры, оберегающий ее от коррозии. Наиболее популярная бетонная смесь для заливки перемычек – бетон М300. Уложенный в опалубку бетон требует дальнейшего ухода за ним. В жаркий период года важно предупредить высыхание бетона (защита от прямых солнечных лучей), а зимнюю погоду – обеспечить прогрев и защиту от ветра. Чрезмерно быстрое высыхание бетона летом избегают путем нанесения воды на поверхность бетона в первую неделю его твердения. В случае с разборной опалубкой при естественном твердении бетона опалубку рекомендуют снимать не ранее 14 дней. Бетон полностью обретет свою заявленную заводом марочную прочность только на 28 сутки.

На рисунке 1 показаны перемычке и тип армирования перемычек.

Что нужно для заливки перемычек?

Я использовал:

• арматура диаметр Ø 12 мм;
• проволока катанка диаметр Ø 6 мм;
• проволока вязальная диаметр Ø 1.4-2 мм;
• доска обрезная 25×200 мм;
• гвозди 70 и 100 мм;
• цемент марка 400;
• песок речной;
• щебень диоритовый фракция 20 мм.

Я использовал арматуру диаметром Ø 12 мм, так как планирую возвести второй этаж или мансарду с бетонным перекрытием и подстраховался, чтобы не вычислять несущую способность конструкции, так же под перекрытием будет сейсмопояс, как делать сейсмопояс опишу в следующей статье.

Железобетонные перемычки для оконных и дверных проемов — размеры

Главная » Изделия и конструкции

Одна из наиболее распространенных в строительстве готовых конструкций – железобетонные перемычки. Это стандартные изделия, залитые на заводах из тяжелого бетона, укрепленного армирующим каркасом. Они хорошо выдерживают изгибающую нагрузку, поэтому укладываются в дверные и оконные проемы. Все нормативы по изготовлению и эксплуатационным требованиям для железобетонных перемычек изложены в ГОСТ 948-2016.

Содержание

1. Что это такое?
2. Виды и маркировка перемычек
3. Размеры
4. Армирование ЖБП
5. Монтаж

Что это такое?

Бетонные перемычки согласно нормативным требованиям состоят из нескольких элементов:

• арматурного каркаса, повышающего прочностные характеристики, предотвращающего растрескивание при нагрузке;
• прочного бетонного монолита, размеры которого определены ГОСТом;
• элементов для строповки, необходимых для погрузо-разгрузочных работ, быстрого и безопасного монтажа.

В местностях с холодным климатом для производства применяются морозостойкие бетоны. Прочность армирующей части рассчитывается в зависимости от изгибающих нагрузок, под которыми будут эксплуатироваться конструкции.

Этот тип железобетонных изделий используется при строительстве, и выполняет такие задачи:

• дверные и оконные перемычки увеличивают нагрузку, которую выдерживают проемы;
• являются компенсаторами при действии разных типов нагрузок, например, над дверными проемами;
• помогают создать силовой контур, увеличивающих несущую способность конструктивных элементов;
• являются надежным контуром, на котором монтируется кровля.

В зависимости от размеров и прочностных характеристик изделий, они могут использоваться при монтаже эстакад, путей для подъемных кранов или городских трамваев.

В строительстве железобетонные перемычки над окнами или дверными поемами могут устанавливаться в кирпичных, блочных (в том числе из пено- и газобетона), каменных или монолитных зданиях.

Виды и маркировка перемычек

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:

• Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
• Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
• Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
• Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.

Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:

• цифра вначале показывает порядковый номер поперечного сечения;
• сочетание букв ПП или ПБ указывает не тип сечения элемента;
• число после буквенного обозначения указывает на длину в дециметрах;
• следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
• индекс, отвечающий за материал применяемого арматурного каркаса;
• индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Варианты для перегородок имеют меньшую прочность, а для арочных дверей и окон этот конструктивный элемент рассчитывается отдельно, в зависимости от радиуса кривизны и других особенностей.

Размеры

Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:

• длина от 1 до 6 м;
• ширина от 120 до 250 мм;
• высота от 65 до 585 мм.

Для плитных перемычек ПП размеры составляют:

• длина от 1,1 до 3 м;
• ширина от 380 до 510 мм;
• высота от 65 до 220 мм.

Элементы, маркированные ПГ, имеют такие габариты:

• длина от 1,5 до 6 м;
• ширина от 250 до 510 мм;
• высота от 290 до 585 мм.

Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:

• длина от 0,8 до 4,3 м;
• высота от 140 до 290 мм.

Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:

Армирование ЖБП

Выбор типа армирования и диаметр прута зависит от вида перемычки. Согласно ГОСТ для ж/б перемычек, применяемых в частном строительстве, используется напрягаемая арматура диаметром от 6 до 8 мм. Для перекрытий, рассчитанных на большие нагрузки, применяется арматура большего диаметра.

Для продольного армирования применяется:

• в качестве напрягаемой арматуры могут использоваться стали термически упрочненные типа Aт800 или Aт600C, горячекатаный стальной прут класса A800 или А600;
• ненапрягаемая арматура изготавливается из стали A400 или А500, термоупрочненной стали Aт-IIIC, проволоки В500 или Вр500.

Для изготовления поперечных частей каркаса для железобетона применяются горячекатаные стали A240, A400, А500, арматурные проволоки В-500, Вр500. Изготавливая брусковый или плитные элементы стандартных типоразмеров, необходимо учитывать, что при толщине 12 см делается плоский стальной каркас, а при 25 см — пространственный.

При напряжении арматуры, необходимо, чтобы фактические отклонения в железобетоне не превышали значений, указанных в таблице:

Стальные пруты армирования перед заливкой укладываются вдоль опалубки и закрепляются проволокой, чтобы получилась прочная армирующая сетка. Ячейки получившегося каркаса должны быть 20-50 мм, это оптимальный показатель для обеспечения нужной прочности.

Монтаж

Для установки перемычек над проемами требуется соблюдать определенные правила, чтобы избежать перекоса и растрескивания. В частном строительстве, элементы длиной менее 2 м, можно устанавливать вручную, для больших проемов потребуется автокран. Монтаж зависит от типа перемычек:

• ПБ – применяется в проемах несущих стен, поскольку они обладают повышенной прочностью на изгиб и берут на себя нагрузку верхних перекрытий.
• ПП – менее прочны, поэтому ставятся на самонесущей стене, принимая нагрузку только той стены, в которую упираются.

Установка производится после завершения кладки, на утвержденных в проекте отметках. Перед этим проверяется надежность поверхности и уровень выведенной кладки.

Важно при монтаже правильно определить глубину, на которую происходит опирание перемычки. Этот показатель для несущей стены должен быть не менее 250 мм с каждой сторон, а для самонесущих стен достаточно 120 мм. Чтобы закрыть всю ширину кладки, укладывается несколько железобетонных брусков, но они не должны выходить за плоскость стены.

Правила

При укладке железобетонных перемычек нужно учесть несколько важных моментов, которые помогут избежать проблем в дальнейшем:

• высота балочной перемычки должна быть не меньше 5% от высоты перекрываемого проема;
• ширина конструкции из этих элементов должна соответствовать ширине кладки проема;
• можно использовать перемычки, залитые не менее чем за месяц до установки, чтобы бетон набрал расчетную прочность;
• перед монтажом бетонную смесь нужно тщательно утрамбовать, чтобы избавиться от воздушных пазух;
• после установки ее правильность проверяется уровнем, поскольку конструкция должна быть строго горизонтальна.

Правильно установленные в проемы перемычки обеспечат нужную прочность конструкции здания и его долговечность. Эти элементы должны быть изготовлены из бетона высоких марок с надежным армированием, поскольку к их прочности предъявляются повышенные требования. При выборе типа необходимо учитывать величину нагрузки, на которую она рассчитана. Самый популярный тип – брусковые перемычки, недорогие, простые в изготовлении, выдерживающие высокие нагрузки. Но для экономии материалов, в проемах самонесущих стен используют и другие типы этих конструкций.

Рейтинг

( 10 оценок, среднее 4.9 из 5 )

0 36 257 просмотров

Понравилась статья? Поделиться с друзьями:

Стандартный размер перемычки и ее типы [Civil Planets]

Что такое перемычка?

Перемычка представляет собой горизонтальный элемент, который опирается на дверной или оконный проем для поддержки части конструкции над ним. Кроме того, функция перемычки такая же, как у балки; он передает нагрузку конструкции на ее опоры.

Использование перемычек

Подобно балкам, передающим нагрузки от перекрытий и стен, перемычки используются для передачи несущих конструкций, поддерживаемых над ними.

Типы перемычек

• Деревянная перемычка
• Каменная перемычка
• Кирпичная перемычка
• Стальная перемычка
• ПКР перемычка

Деревянная перемычка

Деревянная перемычка — самый старый тип перемычки; в настоящее время это не используется в строительстве.

За границей деревянные части использовались в качестве перемычки для дома, потому что большинство домов построено из древесного материала. В качестве перемычки можно использовать один кусок дерева или группу деревянных деталей, которые можно использовать для соединения болтами.

Спецификация

• Должна быть предусмотрена опора от 150 мм до 200 мм, и она должна быть размещена на растворе.
• Ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/8 пролета.
• Минимальная ширина должна быть 80 мм.
• Деревянные перемычки легко разрушаются при возгорании и гниении.

Каменная перемычка

Каменные перемычки используются поперек проема из-за доступности материала. Каменные перемычки широко используются в строительстве из-за хорошей прочности на сжатие.

Спецификация

• Если в качестве перемычки используется камень, то необходимо предусмотреть разгрузочные арки, т.к. камни обладают низким сопротивлением растяжению.
• В качестве перемычки можно использовать один кусок камня.
• Ширина перемычки должна быть равна толщине проема.
• Глубина каменной перемычки должна быть в пределах 1/10 длины проема.

Кирпичная перемычка

Технически кирпичная перемычка не обладает превосходной устойчивостью к сжимающей нагрузке. Чтобы эти виды перемычек можно было использовать, когда длина проема не превышает 1 м.

Минимальная глубина кирпичной перемычки должна быть 20 см, а ширина, как обычно, должна быть равна толщине проема.

Стальная перемычка

Стальная перемычка состоит из стальных уголков или катаных балок. Стальные перемычки используются при большой нагрузке или значительной длине проема. Для удержания балок в нужном положении предусмотрены разделители труб.

Стальные балки залиты бетоном для защиты стали от коррозии и огня.

Перемычка из железобетона

Теперь перемычка из железобетона заменила все другие материалы для перемычки, потому что она огнеупорна, долговечна, надежна и проста в сборке. Отличным преимуществом перемычки из железобетона является то, что она может быть как сборной, так и монолитной.

Сборные перемычки применяются до длины пролета 2м; если длина проема превышает 2 м, то перемычка будет сооружена монолитным методом.

Спецификация

• Марка бетона М15 (1:2:4) обычно используется для бетона перемычки.

Перемычки из железобетона

• могут увеличить объем строительных работ, поскольку солнцезащитный козырек может легко выступать из перемычек из железобетона.
• Глубина и армирование зависят от ширины проема.

Стандартный размер перемычки для дверного проема и деталей усиления

Пример расчета размера балки перемычки

Предположим, что вам необходимо построить перемычку для дверного проема длиной 1 метр

Длина проема – 1 м, опора 200 мм с обоих концов

So длина перемычки L = 1+0,2+0,2 = 1,4 м

Глубина = 1,4/(20+1) = 66 мм

L = эффективный пролет (включая подшипник) l = длина проема b = ширина стены

Минимальный подшипник = 200 мм с обоих концов.

Глубина перемычки = L/(20+коэффициент модификации)

Коэффициент модификации в соответствии с IS 456

Happy Learning 🙂

Перемычка | Перемычка Луч | 7 типов перемычек | Размер балки перемычки | Бетонная перемычка

Содержание поста

Что такое перемычка?

Перемычка представляет собой конструктивный элемент , который опирается на проемы, такие как окна, двери и т. д. в жилом здании , чтобы нести нагрузку от конструкции выше, и концы этой балки встроены в стену и ширина перемычки балка и ширина стены равны.

К нести нагрузки, поступающие сверху стены и передавать эти нагрузки к боковым стенам основная функция перемычки.

Перемычка

Эти балки прямоугольные в плане и в сечении изготовлены из различных материалов .

Размер балки перемычки

ширина перемычки может быть равна толщине проема и глубине в диапазоне от 1/12 до 1/12 пролета.

Минимальная ширина перемычки 4 дюйма (100 мм) должно быть при условии .

Подробнее: Конструктивные элементы здания и их стандартные размеры

Преимущества перемычек

Некоторые из основных преимуществ перемычек перечислены ниже:

• Они легкие до конструктор и выглядят проще 90.
• Они не нужны строить так прочно потому что над торцевыми опорами перемычек чрезмерная нагрузка не применяется .
• Они выглядят проще и деликатный .
• Каркас недорогой и центрирующий перемычки легкий .

Балка перемычки Назначение

Это следующие цели балки перемычки, такие как;

• Эти балки используются для поддержки стен над проемами , такими как окна и двери и т. д.
• В качестве защиты для окон и дверей, эти балки являются при условии .
• Эти балки установлены , чтобы выдерживать накладываемые нагрузки, поступающие сверху блоки или кирпичи .
• Это при условии передачи груза на боковые стенки .
• Иногда перемычка также используется в качестве декоративного архитектурного элемента.

Подробнее: 35 Типы древесины с картинками и использование

Типы перемычек

Линтели классифицируются на основе материала

1.

или деревянные перемычки являются самыми старыми видами перемычек и обычно используются в холмистой местности местности где бревна не являются местными имеется , но в настоящее время они заменены несколькими современными техниками .

Деревянная перемычка балка дорогая, менее прочная и уязвимая к огню, и крепится с помощью стальных болтов.

Деревянная перемычка

Это построенная путем соединения более чем двух чисел из деревянных штук, если длина проема больше.

It is consists of two or more wooden pieces kept at a distance with the help of packing pieces made of wood , and sometimes by the provision of mild стальные пластины сверху и

Деревянная перемычка имеет некоторые преимущества, такие как

• Она уязвима к пожару , а также меньше прочный .

Древесина перемычки могут быть структурно слабыми, чем другие материалы и древесина обязана гнить без соответствующей вентиляции2.

2.

Каменная перемычка s

Каменная перемычка обычно используется в таких местах, где камень легко доступен и толщины из них являются наиболее важными факторами дизайна , а также предусмотренными отверстиями в кирпичных стенах.

Они в основном используются в горных постройках , так как они весят слишком много и из-за отсутствия других материалов для их строительства .

Каменная перемычка

Толщина каменной перемычки является значимой фактор в его конструкции .

В форме форма либо одна одинарная часть, либо более , чем одна часть, каменная перемычка при условии и толщина принимается равной 4см на 162см длины 90см минимум должен быть 8см как эмпирическое правило .

Эти каменные перемычки имеют некоторые проблемы, такие как;

• Они не используются в здания , где вибрационные нагрузки подвергаются конструкции из-за их слабой прочности на растяжение .
• Его транспортировка является очень сложной задачей и трудно до развертывания их в городах.
• Не способен выдерживать чрезмерное поперечное напряжение.

3.

Кирпичная перемычка

Кирпичная перемычка шт.0161 обеспечил твердым, хорошо обожженным кирпичом первого сорта . Это может быть построенный в виде кирпичей на торце, кирпичей на ребре и рядных кирпичей, уложенных горизонтально над отверстиями .

Кирпичная перемычка

Кирпичные перемычки конструктивно не очень прочны. Перемычка кирпичной перемычки опирается на пролет и надстраивается над временной деревянной центровкой .

Этот тип перемычки используется , когда проем стены маленький (менее 1 м) с легкими нагрузками .

В зависимости от пролета их глубина варьируется от 10 см до 20 см и на торцевых швах кирпичи с крестовинами , заполненными раствором , дают большее сопротивление сдвигу .

Подробнее: 25+ видов дверей для вашего идеального дома

4.

Железобетонная перемычка

RCC заменил обычно все другие материалы для перемычки. Эти перемычки являются огнеупорными, прочными , прочными и легкими в изготовлении .

Как правило, , бетонная смесь , используемая для перемычки, имеет состав 1:2:4. Плоские перемычки могут быть бывшими в употреблении с пролетом до 800 мм . Количество арматуры зависит от диапазона.

Балка перемычки RCC

Для больших нагрузок и больших пролетов они подходят и для каждого метра их толщина сохраняется около до 8 см и может быть сборно-литым или местонахождение .

Перемычки RCC можно отливать на месте. Железобетонные перемычки подходят для пролетов до 2 м . Также они увеличивают скорость из конструкция

К сопротивляется растягивающему усилию , основная арматура стержни используются на днище , а на концах , половина этих стержней изогнуты 20161 9016 901 .

Железобетонная перемычка имеет некоторые преимущества;

• Эти типы из перемычек являются прочными , жесткими и прочными .
• Перемычка железобетонная обладает огнестойкими свойствами .
• Основным преимуществом железобетонных перемычек является возможность адаптации под любой размер и форму .
• Они просты в конструкции и экономичны .
• Арматура используется для преодоления низкой работоспособности в бетоне и этих перемычек чаще всего используются .

5.

Steel Lintel

Steel lintels can be suitable when the superimposed loads are heavy , and the opening gaps are significant .

Стальные перемычки рекомендуется когда глубина перемычки играет важную роль, потому что проектировщик не может игнорировать глубину железобетонные перемычки из-за больших нагрузок .

Стальная перемычка содержит швеллер (C-образный профиль) или стальной прокат балки или швеллеры либо по отдельности , либо в комбинации из двух или 62 единиц .

Стальная перемычка

В стальной перемычке необходимо обеспечить отступ из 3/8” до 1/2” из поверхность стены так, чтобы раствор шов мог быть сформирован перед сталью без растрескивания .

Перемычка должна быть установлена ​​ по отвесу и по уровню так, чтобы уложенный на нее элемент также находился в правильном положении . Также необходимо чтобы стальная перемычка была защищена от ржавчины боль t.

Стальная перемычка имеет много преимуществ, например,

• Сталь Перемычка может быть использована для увеличения нагрузки на более выступающие перегородки без необходимости замены или усиления .
• Стальные перемычки невосприимчивы к ржавчине , к эрозии и к деформации .
• Стальные перемычки более практичные и менее трудоемкие .

6.

Армированная кирпичная перемычка

Армированная кирпичная перемычка

Большие нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Их можно преодолеть с помощью арматуры стержней.

Глубина армированных кирпичных перемычек равна 10см на 15см .

Расположение кирпичей должно быть таким, чтобы было достаточно места по длине между соседними кирпичами для вставки стержней из мягкой стали в качестве арматуры .

Цементный раствор используется для заполнения зазоров и в каждом третьем вертикальном стыке, предусмотрены вертикальные хомуты диаметром 6 мм , а основная арматура предусмотрена в нижней части .

7.

Сборная перемычка

Сборная перемычка

Сборные железобетонные перемычки экономичны и обеспечивают прочную поддержку таких конструкций, как каменная кладка над дверными и оконными проемами .

Предварительно напряженные Сборные перемычки используются для строительства жилых и коммерческих зданий , а также доступны в различных размерах .

Сводка

Балка перемычки является одним из важные конструктивные элементы в строительной конструкции . Перемычка балка делает нашу дверь, окно и другой проем безопасными, защищая их от прямой нагрузки . Основная функция перемычки балки состоит в том, чтобы воспринимать нагрузку верхней конструкции и передавать ее на боковую стенку .

Часто задаваемые вопросы:

Перемычка

Перемычка — это конструкционный элемент, который опирается на проемы , такие как окна , двери и т. д. в жилом здании к несут нагрузку от конструкции выше 12 6 и 6 концов балка встроена в стену и ширина перемычки и ширина стены равна .

Балка перемычки

Перемычка представляет собой конструктивный элемент , который опирается на проемы , такие как окна, двери и т. д. концы этой балки встроены в стену и ширина перемычки балки и ширина стены равна .

Деталь перемычки

А перемычка представляет собой балку , размещенную на проемах , таких как двери, окна и т.д. это встроенный в стену .
