Деревянные балки перекрытия на газобетон: перекрытие, укладка и опирание балок

перекрытие, укладка и опирание балок

Благодаря автоклавной технологии производства, дающей возможность при малой плотности газобетона получать изделия с допустимым для конструкционного применения классом прочности, можно строить теплоэффективные жилые дома. Однако недостаточно высокие прочностные показатели кладки из блоков D400-D500 ограничивают диапазон воспринимаемых нагрузок — а снижаются они, в первую очередь, благодаря лёгким перекрытиям балочного типа. Рассмотрим, как производится установка балок перекрытия в доме из газобетона.

Содержание

1. Для чего нужны перекрытия в доме из газобетона
2. Правила возведения деревянных перекрытий
3. Виды перекрытий
4. Балки из цельного бруса и досок
5. Из клееного бруса
6. Деревянные двутавровые балки
7. Монтаж перекрытий
8. Расчет конструкции
9. Подготовка к монтажу
10. Перекрытие этажа
11. Установка балок перекрытия в доме из газобетона – варианты заделки концов
12. Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска
13. Плюсы и минусы балок по сравнению с плитами перекрытия – заключение
14. Калькулятор дома из газобетона

Для чего нужны перекрытия в доме из газобетона

Являясь неотъемлемой частью здания, перекрытие выполняет такие функции:

• Это горизонтальная ограждающая конструкция, разделяющая здание на этажи.
• Она не только воспринимает полезные нагрузки, но и при определённой структуре обеспечивает зданию рамную жёсткость.
• Поддерживает в помещениях комфортную температуру и уровень шумности.
• В пожароопасной ситуации перекрытие должно локализовать очаг воспламенения.

Правила возведения деревянных перекрытий

Основным элементом деревянных перекрытий являются балки, отсюда и название «балочные». Теоретически балки могут быть металлические или железобетонные, но лёгкими их точно не назовёшь. К тому же, у этих материалов высокий коэффициент теплопроводности, на них может образовываться конденсат, поэтому в жилых домах используют балки деревянные. Совсем не обязательно, чтобы они были сделаны из цельной древесины, это может быть клееный брус или изделия с двутавровым сечением из фанеры или OSB. Тем не менее, все эти материалы тоже имеют отношение к дереву, а потому относятся к категории деревянных.

По назначению балки перекрытия делятся на две категории:

1. Прогоны. Основные, опорные балки — располагаются продольно.
2. Лаги. Располагаются поперечно, с опорой на прогоны. За счёт них внутри конструкции создаётся вентилируемый зазор, по ним же в помещении верхнего этажа монтируется черновой пол.

Как укладывать плиты перекрытия на газобетон.

Подробнее

Структура пирога перекрытия может быть разной, что зависит от вида применяемых балок и размера их сечения. Имеет значение и способ подшивки снизу, ведь балки могут не только исполнять роль конструктивных элементов, но и участвовать в дизайне потолка — а это нужно предусмотреть в процессе формирования перекрытия. Для начала рассмотрим, каким может быть деревянное межэтажное перекрытие в доме из газобетона.

Виды перекрытий

В доме, имеющем два этажа, будет три типа перекрытий:

• Подвальное или цокольное, оно же является полом первого этажа. Если под ним нет помещений, или есть, но неотапливаемые, основное внимание при устройстве перекрытия уделяется антисептированию древесины и устройству гидроизоляции как для самих балок, так и утеплителя между ними. Расстояния между балками здесь, как правило, меньше.Фото 5 Цокольные балки перекрытия в доме из газобетона

В газобетонных домах перекрытие над цоколем чаще делается монолитным, ведь опирается оно на фундамент, а не на газобетон, и уменьшение веса здесь неактуально. Всё зависит от того, какова конструкция фундамента. Если это плита с монолитным цоколем, то балочное перекрытие – лучший вариант. Его проще в случае необходимости разобрать, ведь под полом будут располагаться коммуникации в керамзитной или песчаной засыпке.

• Чердачное. Это перекрытие отделяет подкровельное пространство от жилого этажа и нередко является продолжением стропильной системы крыши. Когда под ней располагается мансардный этаж, перекрытие монтируется независимо, потому что имеет более качественную звукоизоляцию, да и ремонтировать его при необходимости проще.

Если это просто чердак, кровля будет выполнена в холодном варианте, поэтому при формировании перекрытия основное внимание уделяется утеплению. Толще утеплитель – больше и общая высота перекрытия, для чего как раз используются лаги. Сами балки при отсутствии полезных нагрузок будут иметь меньшее сечение, либо шаг между ними делается больше.

• В междуэтажном перекрытии нет необходимости утолщать слой утеплителя, а чтобы обеспечить хорошую звукоизоляцию, достаточно увеличить его плотность. Толщины теплоизоляции 100 мм здесь вполне достаточно, что без проблем перекрывается за счёт высоты сечения балки. Здесь обычно нет необходимости в устройстве контробрешётки, потому что лаги в структуре отсутствуют, а черновое покрытие пола монтируется непосредственно к балкам перекрытия.

Если междуэтажное перекрытие по деревянным балкам в газобетонном доме и делают в двухъярусном варианте, то только исключительно из соображений лучшей звукоизоляции. Однако из-за увеличения затрат это становится невыгодным – лучше просто увеличить высоту балок, чтобы можно было положить между ними более толстый утеплитель.

Балки из цельного бруса и досок

Когда в качестве балок перекрытия применяется пиломатериал из цельной древесины, длина пролёта между точками опирания не должна превышать 6 м – чтобы уменьшить вероятность их прогиба. Брус может иметь квадратное или прямоугольное сечение, но прямоугольник, установленный на ребро, работает на изгиб лучше. Поэтому, если балки не планируется оставлять на виду, чтобы осуществить дизайн потолка в стиле кантри, их формируют не из бруса, бревна или лафета, а из обрезной доски сечением 38-50*150-250 мм.

При небольшой высоте (менее 200 мм) балки из доски во избежание скручивания под нагрузкой сдваивают, либо устраивают между ними связующие поперечные распорки.

Из клееного бруса

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Клеёный брус изготавливается путём сращивания под прессом досок из дерева хвойных пород. Так как в процессе нарезки ламелей древесина тщательно сортируется, и из неё вырезаются все дефекты, технология склейки даёт возможность получать изделия с отменным качеством и стабильными прочностными характеристиками.

Такой пиломатериал практически не имеет недостатков, свойственных цельной древесине, служит дольше, а потому очень часто используется для формирования перекрытий. Недостаток у него один – высокая цена, зато клеёный брус лучше работает на изгиб, и длина пролёта может быть не 6, а все 12 м. Выбор сечения осуществляется аналогично, о чём будет сказано далее.

Деревянные двутавровые балки

Наибольшей несущей способностью обладают погонажные изделия, имеющие форму двутавра – стойки с двумя поперечными полками. Раньше подобную структуру имел только металлопрокат, теперь это ещё и деревянные балки для перекрытий. Такая балка представляет собой комбинированное изделие, полки и стойка которого изготовлены из разных материалов.

Полки обычно делают из термообработанного строганого бруса либо из LVL-бруса (склеенного из шпона). Стойки балок вырезают из фанеры или плит OSB, и соединяют с полками методом гребень-паз на клею. Клей используется на меламиновой основе, он обладает высокой адгезионной способностью и отлично работает в несущих конструкциях.

Вот каков перечень преимуществ использования деревянных двутавровых балок для перекрытия:

• Относительно невысокая стоимость.
• Высокая несущая способность.
• Несложный монтаж.
• Как и клееный брус, могут перекрывать пролёты до 12 м.
• Балки применимы для формирования любых перекрытий, в том числе цокольных и чердачных.
• Высота не менее 200 мм позволяет сверлить в стойках балок отверстия, чтобы пропустить коммуникации. При этом конструкция не утрачивает свою прочность.
• Такие балки не скрипят и не подвержены линейному расширению как деревянные.

Монтаж перекрытий

Мы уже отмечали, что структура деревянного перекрытия может отличаться в зависимости от места его расположения в здании, материала самих балок и вариантов финишной отделки пола или потолка. В основном, отличается принцип монтажа цокольного перекрытия, так как при отсутствии под ним помещений балки невозможно подшить с обратной стороны — приходится всё делать со стороны перового этажа (сверху).

Наибольшую популярность легкие плиты перекрытия из газобетона получили с развитием малоэтажного жилищного строительства. Как организовать всё самостоятельно.

Подробнее

Основная задача состоит в том, чтобы обеспечить утеплителю опорную плоскость. Для этого к нижней части брусьев по бокам пришиваются черепные бруски, на которые можно опереть донышко из фанеры или укладываемых поперёк дощечек. То есть, брусу таким действием придаётся сечение перевёрнутой буквы «Т». Если использовать двутавровые балки, у которых такие перекладины уже есть, пришивать черепной брус не придётся.

Прежде чем приступать к монтажу, нужно правильно выбрать сечение балок и раскроить их по длине. Об этом в следующей главе.

Расчет конструкции

Длину балки определяет размер пролёта, который необходимо перекрыть. Несмотря на имеющийся чертёж, в котором указываются величины пролётов, замерять конкретный размер нужно по факту – рулеткой.

• Конечный результат будет зависеть от глубины заделки концов балок в стену. Минимально это 120 мм, но может быть и больше, в зависимости от толщины стены. Соответственно, к длине балки нужно прибавить длину двух заделываемых концов – например: 5,7 м + 0,12 м х 2 = 5,94 м.

Исключением являются только ситуации, когда перекрытие чердачное, а балки являются частью стропильной системы крыши. Её свес может формироваться за счёт вылета балок, а их длина складывается из величины пролёта, толщины стены и длины свисающего конца.

• Сечение балок зависит от суммарных нагрузок, действующих на перекрытие. Кроме его собственного веса, это так называемая, полезная нагрузка, включающая в себя вес людей, мебели и оборудования, которое располагается в помещении.
• Рассчитать точные цифры довольно сложно, нужно знать вес каждого используемого в пироге перекрытия материала, поэтому строительные нормы 2.01.07-85 предлагают нормативные нагрузки для того или иного вида перекрытий.
• Если оно чердачное, неэксплуатируемое, нагрузка будет состоять только из собственного веса конструкции, что в среднем составляет всего 50 кг/м2. Согласно СНиП, временной эксплуатационной нагрузкой для чердаков является 70 кг/м2.
• Эта цифра умножается на 1,3 — коэффициент запаса надёжности конструкций, собираемых непосредственно на стройплощадке. Таким образом: 50 кг/м2 + 70 кг/м2 х 1,3 = 141 кг/м2. Округляем в большую сторону, получаем 150 кг/м2.
• Для эксплуатируемого чердака расчётная нагрузка берётся, как для межэтажного перекрытия – минимум 150 кг/м2. После умножения на коэффициент получаем 195 кг/м2 (округлённо 200 кг/м2).

Пользуясь следующей таблицей, выбираем сечение балки для этой нагрузки:

Если вам надо подобрать сечение толстых балок для их участия в дизайне, можно воспользоваться готовой таблицей, где нагрузки рассчитаны сразу на максимум – 400 кг/м2. Здесь сечение балок из цельно деревянного бруса определяется в зависимости от шага их установки:

Для балок из досок совсем необязательно выбирать именно тот шаг, что указан в таблице. Гораздо удобнее подбирать расстояние, кратное ширине подшивочного листа: фанерного, гипсокартонного, и т.д. Высота балки — она же ширина используемой в этом качестве доски, выбирается с таким расчётом, чтобы можно было разместить теплоизоляционные плиты необходимой толщины, и ещё осталось бы место для вентилируемого зазора.

Подготовка к монтажу

Несмотря на незначительный вес деревянного перекрытия, стены в газобетонном доме могут реагировать на точечные нагрузки под концами балок трещинообразованием. Чтобы эти нагрузки равномерно распределить, обрез кладки необходимо усилить армошвом. Это шов под концами балок, толщиной 50-70 мм из обычного цементно-песчаного раствора, в который закладывается 4 стержня диаметром 14-16 мм, соединённых между собой распределительной арматурой диаметром 6-8 мм в плоский каркас.

Если перекрытие чердачное неэксплуатируемое, строители устраивают обычное горизонтальное армирование ряда блоков на который будут опираться балки. Как вариант для чердака, балки опираются на мауэрлат. Это зависит от конструктива стропильной системы, так как балки перекрытия могут являться её неотъемлемой частью.

Для эксплуатируемого перекрытия: межэтажного илимансардного, по обрезу газобетонных стен заливается армопояс с объёмным каркасом, закольцованный по периметру здания. Его высота обычно соответствует высоте ряда кладки, так как для заливки обычно используют лотковые блоки с U-образным сечением.

После того, как к монтажу перекрытия подготовлены стены, следует подготовить и балки, путём выполнения мероприятий по их защите от гниения и возгорания. В основном это касается цельнодеревянных досок и бруса, так как клеёная древесина после камерной сушки и проклейки меламиновым клеем практически не содержит в себе влаги и не впитывает её, а потому не подвержена биологическому разложению.

Для защиты древесины чаще всего используют различные антисептики: водорастворимые, масляные, восковые. Для ответственных конструкций производители предлагают комбинированные составы на основе минеральных солей и органических растворителей, которые работают не только как антисептик, но и как антипирен.

Весьма эффективной защитой деревянных балок от биологического воздействия, является поверхностный обжиг. Строители активно используют его перед монтажом балок, так как это не требует много времени и практически обходится бесплатно — нужна всего лишь паяльная лампа или газовая горелка. Обжиг производится на глубину 4-5 мм.

Перекрытие этажа

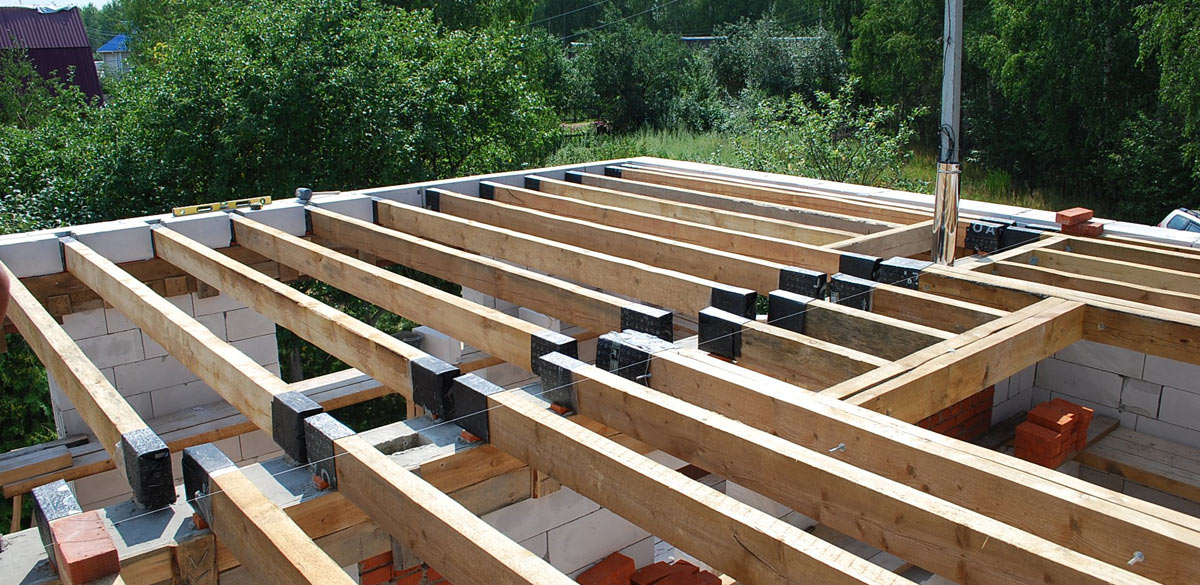

Монтаж балок перекрытия в газобетонном доме начинается после проведения предварительной разметки, с установки маяков. Их роль исполняют балки, устанавливаемые по краям перекрытия и в промежутке. Положение маяков выверяется по уровню, их выравнивают путём подкладки под концы обрезков доски требуемой толщины.

Установка балок перекрытия в доме из газобетона – варианты заделки концов

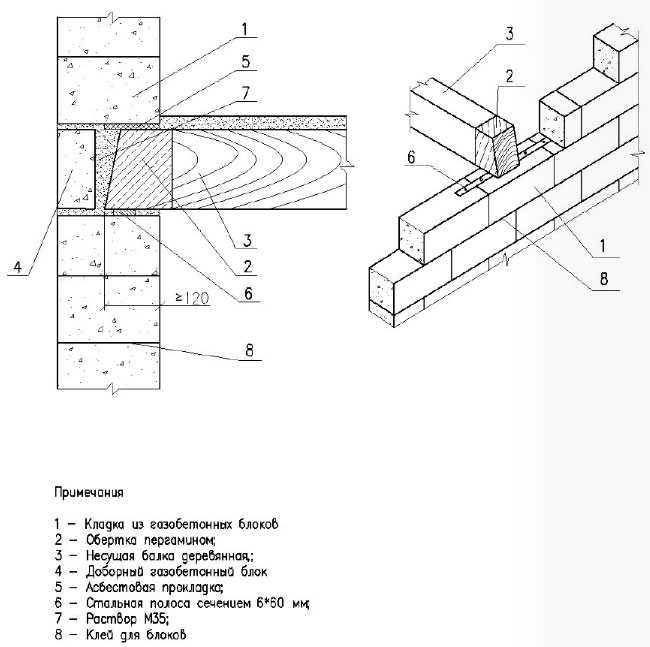

Самый ответственный этап в монтаже деревянного перекрытия – это заделка торцов балок. Она может быть глухой или открытой, и вот в чём между ними разница:

Схема	Принцип заделки
	При глухой заделке концы балок пропитываются битумной мастикой или другим антисептиком, и обёртываются рулонной гидроизоляцией так, чтобы плоскость торца оставалась открытой. Через него будет выходить влага, а чтобы облегчить этот процесс, концы брусьев запиливают под углом около 75 градусов к нижней грани. При этом гнездо в кладке имеет небольшой размер по высоте — чтобы только помещалась сама балка на деревянной подкладке, и оставался небольшой зазор в 3 см для заполнения его монтажной пеной или раствором. Чаще всего этот способ используют для установки балок из клеёной древесины и композиционного двутавра, в которых нет внутренней влаги.
	Если балки монтируются из плохо высушенной древесины, лучше использовать открытый способ заделки торцов. Здесь гнездо делают больше по размеру и его не замуровывают герметично, а оставляют выше поверхности балки открытый зазор, через который будет удаляться влага. Делается это для того, чтобы на стенках выемки в кладке не образовывался конденсат.

Перед тем, как установить балки перекрытия в доме из газобетона на наружные стены, заднюю стенку гнезда, в которое будет монтироваться балка, необходимо утеплить. Для этой цели может использоваться как тёплый штукатурный раствор на основе перлита, наносимый на заднюю поверхность, так и куски пенопласта, наклеиваемого на монтажную пену.

При монтаже на внутренние стены может применяться как открытая заделка балок, так и глухая, но выполнять теплоизоляцию здесь не требуется. Стыков в любом случае не будет видно, так как балки находятся внутри пирога перекрытия. Если же они участвуют в интерьерном дизайне, зазоры между балками и краями выемок в кладке прикрывают декоративными нащельниками.

Послемонтажная отделка: перекрытие межэтажное, без монтажа черепного бруска

После установки в проектное положение маяков и полной заделки их концов, можно приступать к установке рядовых балок, с соблюдением заданного шага установки. Чаще всего это 60 см, так как именно такая ширина (или кратная этой цифре) является стандартной для подавляющего большинства рулонов и плит теплоизоляционных материалов.

• Если в качестве утеплителя используется минеральная вата, снизу по балкам монтируется паропроницаемая мембрана, через которую пар сможет свободно выходить, а не скапливаться внутри утеплителя. Полотно мембраны раскатывают по нижней поверхности балок, в перпендикулярном направлении, закрепляют степлером, нахлёсты проклеивают специальным скотчем.
• Когда в структуре перекрытия не предусматривается монтаж черепного бруса, элементы поддерживающей обрешётки, на которую будет укладываться утеплитель, монтируются прямо к нижней плоскости самих балок. Выбор материала для неё зависит от того, чем вы собираетесь подшить потолок по деревянным балкам в доме из газобетона.
• Чаще всего используется строганая рейка или обрезная доска 25*100 мм, устанавливаемая с шагом 40-60 см. По такой обрешётке можно смонтировать любой длинномерный материал: вагонку или планкен, ПВХ панели, реечную систему. Если потолок нижнего помещения предполагается штукатурить, проще всего подшить перекрытие снизу гипсокартоном.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Чтобы смонтировать натяжной потолок, перекрытие тоже нужно подшить листовым материалом – чтобы на полотно не падал какой-либо мусор, отчего оно может провисать. Кроме гипсокартона для этой цели можно использовать и деревоподобный листовой материал: ДСП, OSB, фанеру.

• Что доску, что листовой материал, располагают поперёк балок. Обшивка образует надёжное основание, на которое можно укладывать утеплитель или специальные звукоизоляционные плиты. Если балки высокие (монтируются из доски), теплоизоляцию укладывают в два слоя, с разбежкой швов.
• Поверх утеплителя тоже настилается плёнка, но непроницаемая для паров. При этом нет разницы, будет ли наверху просто чердак, или ещё один этаж. Делается это потому, чтобы пар из нижнего помещения не попадал в элементы чернового пола наверху. Так же пар не будет проникать в перекрытие и со стороны чердака или верхнего помещения.
• Если получилось так, что утеплитель заполнил межбалочное пространство до самого верха, и для вентиляционного зазора не осталось места, черновой пол придётся тоже монтировать по обрешётке. Она же будет фиксировать парогидроизоляционную мембрану.
• Для этого используют рейки 20*50 мм, набиваемые вдоль балок. По этой обрешётке сначала собирают временный настил, по которому будут перемещаться рабочие в процессе возведения стен верхнего этажа, а потом уже монтируют постоянный черновой пол под конкретное финишное покрытие. Чтобы положить наверху керамическую плитку, монтируют плиты ЦСП или ГВЛ; если покрытие будет дощатое, черновой пол делают из ДСП или OSB.
• Если балки достаточно высокие и уровень утеплителя оказался на несколько сантиметров ниже их верхней плоскости, этап установки обрешётки можно пропустить и пришивать элементы чернового пола непосредственно к балкам. Главное, не забыть про амортизирующие прокладки из резины или пробки в тех местах, где настил опирается на рёбра балок – они будут погашать трение и устранять скрип при ходьбе по перекрытию.

Плюсы и минусы балок по сравнению с плитами перекрытия – заключение

Как и любая другая конструкция, деревянное балочное перекрытие имеет не только преимущества, но и недостатки. Вот в чём выражаются те и другие:

Малый вес готового перекрытия позволяет возводить стены из газобетона плотностью ниже 500 кг/м3

Низкая материалоёмкость, что сказывается как на себестоимости конструкции, так и на доставочных расходах

Идеальный способ облегчить нагрузку на фундамент

Установка производится вручную, без использования грузоподъёмных механизмов и сложного оборудования

Невысокая трудоёмкость работ

Балки перекрытия могут задействоваться в потолочном дизайне

Дерево – материал органический, оно подвержено биологическому воздействию, привлекательно для грызунов

Балки требуют периодической антисептической обработки и защиты от возгорания

Деревянные перекрытия служат гораздо меньше, чем бетонные, поэтому в многоэтажных домах не проектируются

В доме, строящемся в сейсмически нестабильном районе, балочные перекрытия нежелательны. Бетонные более надёжны со всех точек зрения

При пролётах стен более 6 м, обычные строганые балки не используются. Нужен клееный брус или двутавры заводского изготовления. А ещё лучше – железобетон

Натуральная древесина подвержена возгоранию, поэтому в местах прохождения через перекрытие дымоходов приходится делать теплоизоляционные короба

Лучше всего деревянные перекрытия делать в одноэтажных газобетонных домах с мансардой, что позволит получить лишнюю жилую площадь без дополнительных затрат.

Калькулятор дома из газобетона

Ваши пожелания:

Плита + ростверк

Цокольный этаж

Газобетон

Металлическая

Натуральная

Гибкая

Штукатурка

Кирпич

Плитка

Инженерия

Отделка

Итого по проекту

В указанную стоимость входят следующие виды работ:

с учётом материалов, их доставки и аренды спец техники

* — Цена ориентировочная и не является публичной офертой.
Актуальные цены могут быть указаны только в смете по строительству
дома.

Вы можете задать свой вопрос нашему автору:

Деревянные Перекрытия в Доме из Газобетона: Этапы Монтажа

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Содержание статьи

• Преимущества деревянных перекрытий
• Особенности монтажа деревянных балок перекрытий в газобетонном доме
  • Определение сечения балки
  • Технология монтажа
• Виды и особенности деревянных перекрытий
  • Межэтажные
  • Цокольные
  • Чердачные
• Заключение

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

• Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
• Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
• На строительной площадке необходимо выделять площадку для складирования и хранения;
• Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

Перекрытия из железобетонных плит

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия

Для справки. В зданиях с небольшими пролетами допускается устройство монолитных перекрытий, несъемной опалубкой для которых служат деревянные балки и влагостойкая фанера.

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

• Оно не создает большой нагрузки на несущие конструкции здания;
• Ему можно придать любую желаемую форму;

Устройство перекрытия в доме с эркером

• Для его монтажа не нужна тяжёлая строительная техника;
• Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
• Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

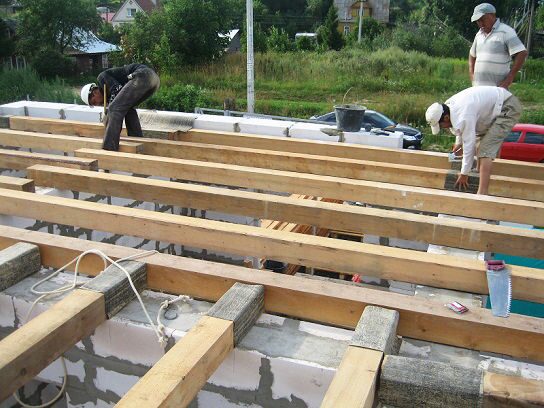

Несущие балки монтируются одновременно с возведением стен

Виды и особенности деревянных перекрытий

Любые перекрытия могут быть межэтажными, цокольными и чердачными. Для каждого из них есть своя инструкция по устройству, учитывающая нюансы их местоположения и эксплуатации.

Межэтажные

Межэтажные перекрытия в доме из газобетона отделяют друг от друга жилые отапливаемые помещения с примерно одинаковым микроклиматом.

Состоят они обычно из следующих слоев:

Схема межэтажного перекрытия

• Накат из досок или деревянных щитов, подшитых к балкам или уложенных на черепные бруски, прибитые к нижней части балок. В случае использования двутавровых балок доски настилаются в нишу между ними, черепные бруски не нужны.

Накат из плит ОСП по двутавровым балкам

• Слой шумоизоляции, уложенный на дощатый накат.
• Прибитые поперек балок лаги.
• Деревянный пол или выравнивающий настил под другие виды напольного покрытия: линолеум, ламинат, плитка, паркет и т.д.

Схема пирога межэтажного перекрытия

Совет. Пространство под полом должно проветриваться, поэтому между ним и слоем шумоизоляции необходимо оставить вентиляционный зазор.

Отделка перекрытия снизу может осуществляться любыми потолочными материалами – вагонкой, гипсокартоном, панелями. Но иногда балки оставляют открытыми, если этого требует стиль интерьера. В этом случае на них сверху настилают черновой пол, а затем укладывают все остальные слои.

Деревянное межэтажное перекрытие газобетонного дома с открытыми балками

Цокольные

Технология устройства перекрытия над неотапливаемым подвалом мало отличается от уже описанной.

Но имеет свои важные особенности:

• Пристальное внимание уделяется антисептированию всех деревянных элементов, которые могут пострадать от идущей снизу сырости и конденсата.
• Слой теплоизоляции должен быть достаточным для поддержания в жилых помещениях комфортной температуры. Его толщина зависит от климатических условий и температуры в цокольном этаже.
• Под утеплитель необходимо уложить гидроизоляционную пленку, чтобы не допустить проникновение в него из подвала влаги, снижающей теплоизоляционные свойства материала.

Устройство гидроизоляции

• Сверху утеплитель закрывают пароизоляцией, чтобы предотвратить образование в нем конденсата, возникающего из-за разницы температур в холодном подвале и теплой комнате.

Устройство пароизоляции

Для справки. Чтобы не допустить увлажнения утеплителя, его всегда изолируют гидроизоляционными материалами с холодной стороны и пароизоляционными – с теплой.

Чердачные

Как вы уже поняли, при устройстве своими руками чердачного перекрытия гидро- и пароизоляция тоже нужны, но располагаются они иначе: первая над утеплителем, вторая под ним.

Схема устройства чердачного перекрытия

Ещё одно отличие заключается в том, что на чердаке нет нужды устраивать сплошное напольное покрытие, если он не используется в качестве хозяйственного помещения. Достаточно уложить на балки доски или устроить трапы на случай ревизии элементов кровли.

Слой утеплителя также должен быть достаточно толстым, дабы теплый воздух из жилых помещений не покидал их через перекрытия.

Заключение

О том, как правильно монтировать балки на газобетонные стены, расскажет видео в этой статье. Это основной этап, от которого зависит дальнейшая благополучная эксплуатация такого важного конструктивного элемента, как деревянное перекрытие в доме из газобетона.

Техническое руководство | Бетонные полы | Полы из бетонных блоков | Block & Beam Floors

Для получения консультаций по продажам, продуктам и техническим вопросам, пожалуйста, нажмите здесь, чтобы связаться с ближайшим региональным офисом.

THOMAS ARMSTRONG

(БЕТОННЫЕ БЛОКИ)

LTD

GROUP

КОНТАКТЫ

Мы являемся частью группы Thomas Armstrong

Предыдущая

Следующий

Главная

Бетонные блоки Техническое руководство

Подвесной блок и балка полы — самая популярная, простая и экономичная форма конструкции первого этажа в Великобритании. Мы предлагаем полный ассортимент бетонных блоков, кирпича и скользящих блоков для использования в подвесных блочных и балочных перекрытиях, включая часть E и прочные стандартные детали акустических разделительных полов.

Полы из блоков и балок обладают рядом явных преимуществ по сравнению с другими формами конструкции полов:

• Для стен и полов можно использовать одни и те же блоки, что упрощает процесс сборки.
• Длинные пролеты легко возводятся без промежуточной опоры, что приводит к экономии средств и ускорению строительства.
• Легко выполняются требования по термической, акустической и огнестойкости.
• Проверенная и надежная технология строительства, исключающая эффект пучения или усадки грунта.
• Универсальный метод, который можно использовать для цокольных и промежуточных этажей.
• Безопасный метод; после установки пол можно использовать в качестве рабочей платформы.

• Блоки для перекрытий определяются как NR (непротиворечивые) и не выполняют никакой механической функции для общей прочности конструкции пола. Они просто служат основой для нанесения последующих слоев стяжки и изоляции.
• По этой причине нельзя ставить блоки или подвергать их точечной нагрузке или ударам в их уложенном горизонтальном состоянии.
• Доски для ходьбы должны использоваться поперек балок, чтобы обеспечить безопасную рабочую платформу при работе на полу.
• Пол достигнет полной прочности и целостности только после заливки блоков и последующего нанесения слоев.

The Thomas Armstrong Group является надежным поставщиком

АГРЕГАТ И ЦЕМЕНТ

Посетите сайт

ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫЙ И СБОРНЫЙ БЕТОН

Посетите сайт

РАБОЧЕЕ ОБОРУДОВАНИЕ, ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ

Посетите сайт

ДРЕВЕСНЫЕ ИЗДЕЛИЯ

9000 2 Посетите сайт

БЕТОННЫЕ БЛОКИ И БЛОКИ БЛОКИ

Посетите сайт

СТРОИТЕЛЬСТВО

Посетите сайт

НОВЫЕ ЖИЛИЩНЫЕ СТРОИТЕЛЬСТВА

Посетите сайт

ПРОДУКЦИЯ

Блоки из легкого и плотного бетона

Блоки из газобетона Airtec

Укладка тротуарной плитки

КОМПАНИЯ

О нас

Вакансии

Экология и устойчивое развитие

Новости

Thomas Armstrong Group

РЕСУРС ES

Техническое руководство по бетонным блокам

Техническое руководство по укладке брусчатки

Техническая и литературная библиотека

UKCA Certificates

Lakeland Block Paving Stockists

Источник NBS

Положения и условия

Политика конфиденциальности

Групповые политики

КОНТАКТЫ

Юридический адрес:

Thomas Armstrong (Concrete Blocks) Ltd

Часть группы Thomas Armstrong

Workton Road

9000 2 Флимби

Мэрипорт

Камбрия

CA15 8RY

T: 01900 68211

www.
