Деформационный шов: виды и применение

При строительстве и проектировке сооружений различного назначения используется деформационный шов, который необходим для укрепления всего строения. Задачей шва является безопаность строения от сейсмических, осадочных и механических воздействий. Данная процедура служит дополнительным укреплением дома, защищает от разрушения, усадки и возможных сдвигов и искривлений на почве.

Определение деформационного шва и его виды

Деформационный шов – разрез на строении, который снижают нагрузку на части сооружения, чем повышает устойчивость здания и уровень его сопротивления к нагрузкам.

Такой этап строительства имеет смысл применять при проектировании помещений большой протяженности, размещении строения в местах слабого грунта, активно действующих сейсмических явлений. Шов делается и в местностях с большим уровнем осадков.

Исходя из назначения, деформационные швы разделяются на:

  • температурные;
  • усадочные;
  • осадочные;
  • сейсмические.

В некоторых строениях, из-за особенностей их расположения применяются комбинации методов, служащие для защиты сразу от нескольких причин деформации. Это может быть вызвано, когда местность на которой возводиться строительство имеет почву, склонную к проседанию. Также рекомендуется делать несколько видов швов при возведении протяженных высоких домов, с множеством различных конструкций и элементов.

Температурные швы

Эти методы строительства служат защитой от перемены и колебаний температуры. Даже в городах, расположенных в зонах с умеренным климатом при переходе от высокой летней температуры до низкой зимней, на домах часто возникают трещины различных размеров и глубины. Впоследствии они приводят к деформации не только коробки сооружения, но и основания. Во избежание этих проблем, здание делится швами, на расстоянии которое определяется исходя из материала из которого возведено сооружение. Также во внимание принимается максимальная низкая температура, характерная для этой местности.

Такие швы применяются только на стенной поверхности, поскольку фундамент из-за расположения в земле, менее подвержен температурным перепадам.

Усадочные швы

Применяются реже других, в основном при создании монолитно-бетонного каркаса. Дело в том, что бетон при затвердевании часто покрывается трещинами, которые впоследствии разрастаются и создают полости. При наличии большого количества трещин фундамента, конструкция здания может не выдержать и рухнуть.
Шов применяется только до момента полного затвердевания фундамента. Смысл его применения в том, что он разрастается до того момента пока весь бетон не станет твердым. Таким образом, бетонный фундамент полностью усаживается, не покрываясь при этом трещинами.

После окончательного высыхания бетона, разрез нужно полностью зачеканить.

Чтобы шов получился полностью герметичным и не пропускал влагу, применяют особые герметики и гидрошпонки.

Осадочные деформационные швы

Такие конструкции применяются при строительстве и проектировании сооружений разной этажности. Так, например, при строительстве дома, в котором с одной стороны будет два этажа, а с другой три. В таком случае, та часть постройки где три этажа, оказывает на почву  гораздо большее давление, чем та где всего два. Из-за неравномерного давления, почва может проседать, тем самым вызывая сильное давление на фундамент и стены.

От смены давления, различные поверхности сооружения покрываются сетью трещин и впоследствии подвергаются разрушению. Для того чтобы предотвратить деформацию элементов конструкции, строители применяют осадочный деформационный шов.

Укрепление разделяет не только стены, но и фундамент, тем самым защищая дом от разрушения. Имеет вертикальную форму и располагается от крыши до основания сооружения. Создает фиксацию авсех частей сооружения, защищает дом от разрушений, деформаций разной степени тяжести.

По завершении работ, необходимо герметизировать само углубление и его края для полной защиты строения от влаги и пыли. Для этого применяются обычные герметики, которые можно найти в строительных магазинах. Работа с материалами осуществляется по общим правилам и рекомендациям. Важным условием обустройства шва является его полная заполненность материалом так, чтобы внутри не осталось пустот.
На поверхности стен они изготавливаются из шпунта, с толщиной примерно половину кирпича, в нижней части шов делается без шунта.

Для того чтобы внутрь здания не попадала влага, на внешней части подвала оборудуется глиняный замок. Таким образом, шов не только защищает от разрушения строения, но и оказывается дополнительным герметиком. Дом защищается от грунтовых вод.

Такой вид швов обязательно обустраивается в местах соприкосновения различных участков здания, в таких случаях:

  • если части строения размещаются на почве различной сыпучести;
  • в том случае, когда к существующему строению пристраиваются другие, даже если они изготовлены из идентичных материалов;
  • при существенной разнице в высоте отдельных частей строения, которая превышает 10 метров;
  • в любых других случаях, когда есть основания ожидать неравномерной просадки фундамента.

Сейсмические швы

Такие конструкции еще называют антисейсмическими. Создавать такого рода укрепления нужно в районах с повышенной сейсмической природой – наличие землетрясений, цунами, оползней, извержений вулканов. Чтобы здание не постарадало от непогоды, принято строить такие укрепления. Конструкция призвана защитить дом от разрушений во время земельных толчков.
Сейсмические швы проектируются по собственной схеме. Смысл проектировки – создание внутри здания отдельных не сообщающихся сосудов, которые по периметру будут разделены деформационными швами. Часто внутри здания деформационные швы располагаются в форме куба с равными гранями. Грани куба уплотняются при помощи двойной кирпичной кладки. Конструкция рассчитана на то, что в момент сейсмической активности, швы удержат конструкцию не дав обрушиться стенам.

Применение различных видов швов при строительстве

При колебаниях температур, конструкции, изготовленные из железобетона подвержены деформации – могут менять свою форму, размеры и плотность. При усадке бетона, конструкция со временем укорачивается и проседает. Поскольку проседание происходит неравномерно, то при снижении высоты одной части конструкции, другие начинают смещаться, тем самым разрушая друг друга или образовывают трещины и углубления.

В наше время каждая железобетонная конструкция является целостной неделимой системой, которая сильно подвержена к изменениям в окружающей среде. Так, например, при осадке грунта, резких колебаниях температуры, осадочных деформациях между частями конструкции возникает обоюдное дополнительное давление. Постоянные смены давления приводят к образованию на поверхности конструкции различных деффектов – надколов, трещин, вмятин. Для избежания образования дефектов здания, сторителями применяются несколько видов разрезов, которые призваны упрочнить здание и защитить его от различных разрушающих факторов.

С целью уменьшить давление между элементами в многоэтажных или протяженных зданиях необходимо применять осадочные и температурно-усадочные виды швов.

Для того чтобы определить необходимое расстояние между швами на поверхности сооружения, во внимание принимаются уровенбь гиюкости материала колонн и соединений. Единственным случаем, когда нет необходимости устанавливать температурные швы – наличие катучих опор.
Также расстояние между швами часто зависит от разницы между наибольшей и наименьшей температурой окружающей среды. Чем ниже температура, тем дальше друг от друга должны располагаться углубления. Температурно-усадочные швы пронизывают строение от кровли до основания фундамента. В то время как осадочные изолируют разные части здания.
Усадочный шов иногда образовывается путем установки нескольких пар колонн.

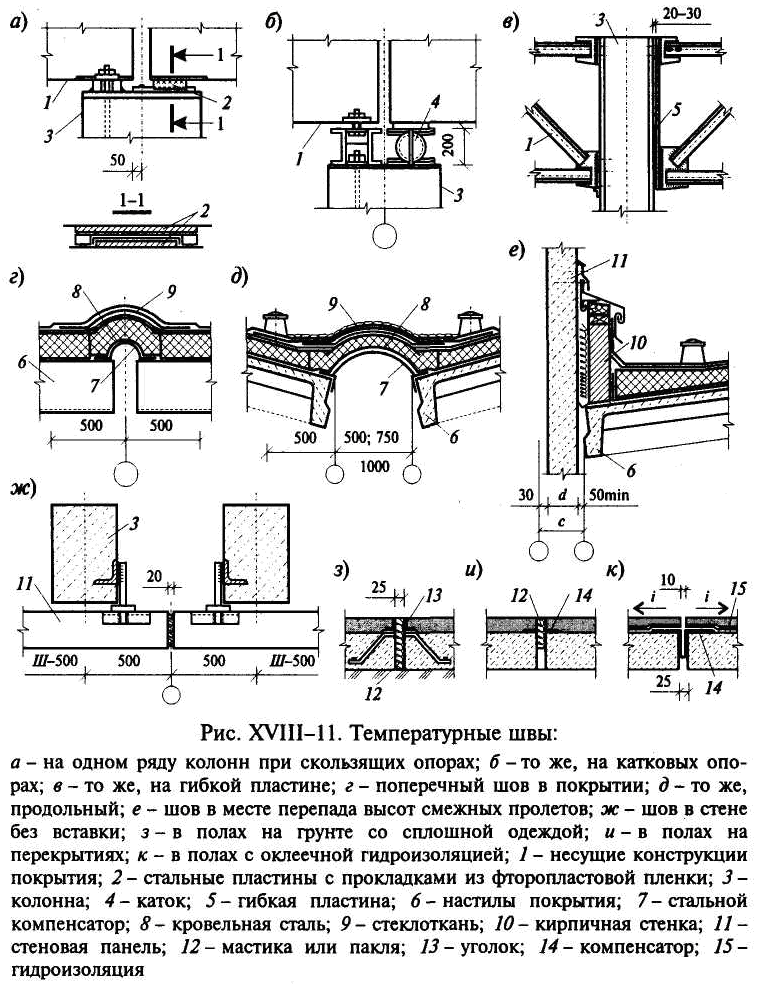

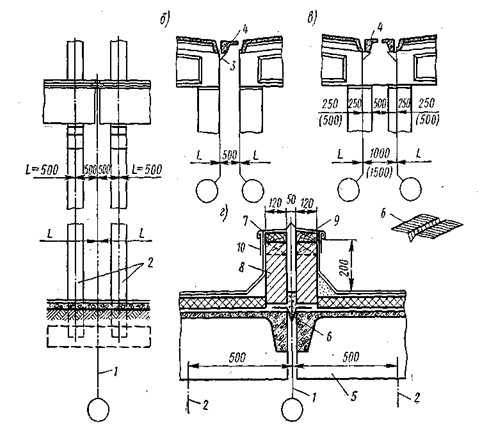

Температурно-усадочный шов обычно образуется путем устройства парных колонн на общем фундаменте. Осадочные швы тоже проектируются путем установки нескольких пар опор, которые находятся напротив друг друга. В этом случае, каждая из опорных колонн должна быть оборудована собственным фундаментом и крепежом.

Конструкция каждого шва призвана быть четко структурированной, надежно фиксировать элементы строения, быть надежно герметизированной от сточных вод. Шов должен быть устойчив к перепадам температур, наличию осадков, противостоять деформации от износа, ударов, механических воздействий.

Швы обязательно делаются в случае нервностей грунта, неодинкаовой высоте стен.

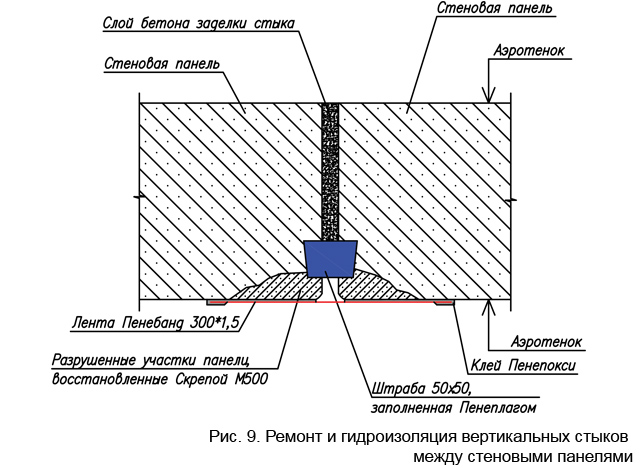

Деформационные швы утепляются при помощи минеральной ваты или пенополиэтилена. Это вызвано необходимостью защиты помещения от холодных температур, проникновения грязи с улицы, и обеспечивается дополнительная звукоизоляция. Используются и другие виды утеплителей. Изнутри помещения, каждый шов герметизируются эластичными материалами, а со стороны улицы – герметиками способными защитить от атмосферных осадков или нащельниками. Облицовочный материал не перекрывают деформационный шов. При внутренней отделке помещения шов прикрываетя декорирующими элементами по усмотрению строителя.

Деформационные швы 40 фото:

Устройство деформационных швов Пеноплэкс в зданиях


Многоэтажные и многосекционные здания, обладающие значительным весом и протяженностью, в течение срока эксплуатации могут подвергаться различным деформациям, которые возникают под воздействием ряда факторов: колебаний температуры воздуха, неравномерной осадки грунта или сейсмической активности (что особенно актуально для Кавказа, Крыма, южной части Сибири и Дальнего Востока России).


В результате деформаций снижается несущая способность здания и могут появиться трещины в стенах и других конструкциях. Для уменьшения нагрузок на элементы конструкций в местах возможных деформаций в современном монолитном домостроении активно применяется система деформационных швов.


Деформационные швы представляют собой своего рода разрез в конструкции здания, разделяющий сооружение на отдельные блоки и тем самым придающий ему некоторую степень упругости. В зависимости от специфики архитектурно-технического решения здания, природно-климатических условий и инженерно-геологических возможностей строительства объектов при работе с наружными стенами и остальными конструкциями здания выделяют деформационные швы следующих видов:

  • температурные;

  • усадочные;

  • осадочные;

  • антисейсмические.


Температурные швы делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами определяется в зависимости от материала стен и расчетной зимней температуры региона строительства.


Усадочные швы делают в стенах, возводимых из монолитного бетона различного типа. Монолитные стены при затвердевании бетона уменьшаются в объеме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе достижения необходимой прочности монолитных стен ширина усадочных швов увеличивается, а после завершения усадки стен швы тщательно заделывают.


Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в его составе и структуре в пределах площади застройки здания. Во избежание появления опасных деформаций в зданиях формируют осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.


Антисейсмические швы применяются в зданиях, строящихся в районах, которые подвержены землетрясениям. Они разрезают здание на отсеки, конструктивно представляющие собой самостоятельные устойчивые «объемы». По линиям антисейсмических швов располагают двойные стены или двойные ряды несущих стоек, входящих в систему несущего остова соответствующего отсека.


С целью герметизации деформационные швы заполняются упругим изоляционным материалом. Идеальным заполнителем для систем деформационных швов является теплоизоляция ПЕНОПЛЭКС®, поскольку она обладает следующими техническими характеристиками:

  • Высокая прочность на сжатие (не менее 0,20 Мпа). Прочность на сжатие у ПЕНОПЛЭКС® – не менее 20 тонн на кв. м, материал не крошится и не осыпается как в процессе монтажа, так и в течение всего срока службы.

  • Низкое водопоглощение. За счет замкнутой ячеистой структуры теплоизоляция ПЕНОПЛЭКС® обладает практически нулевым водопоглощением.

  • Биостойкость. Теплоизоляция ПЕНОПЛЭКС® обладает абсолютной биостойкостью и не подвержена биоразложению. По результатам тестирования образцов стройматериалов на биостойкость в присутствии влаги доказано, что ПЕНОПЛЭКС®, за счет минимального водопоглощения, не является матрицей для размножения разного вида микроорганизмов.

  • Неизменно низкий коэффициент теплопроводности (λ (лямбда) = 0,034 Вт/м-К), что обеспечивает стабильные теплотехнические свойства, независимо от условий эксплуатации.

  • Долговечность материала – более 50 лет. Еще в 2001 году компания «ПЕНОПЛЭКС» провела испытание теплоизоляционных плит в Научно-исследовательском институте строительной физики г. Москвы на предмет определения долговечности материала при реальных условиях эксплуатации. Результаты испытаний показали, что материал сохраняет свои свойства в течение как минимум 50 лет (НИИСФ, г. Москва, протокол испытаний № 132-1 от 29 октября 2001 года).

Принципиальные схемы устройства деформационных швов

Основные преимущества ПЕНОПЛЭКС® в системах деформационных швов:

  • применение ПЕНОПЛЭКС® в деформационных и температурных швах позволяет конструкции выдерживать высокие нагрузки и значительные температурные колебания;

  • ПЕНОПЛЭКС® способен компенсировать напряжения сопрягаемых элементов усадочных швов с большой амплитудой колебания;

  • благодаря тому, что теплоизоляция ПЕНОПЛЭКС® обладает нулевым водопоглощением, влага не скапливается в толще утеплителя, не расширяется в объеме под воздействием сезонных и суточных температурных колебаний и не разрушает структуру материала на протяжении всего срока службы;

  • широкая продуктовая линейка теплоизоляции ПЕНОПЛЭКС® дает возможность подобрать материал, отвечающий проектным, климатическим и сейсмическим условиям.


Система деформационных швов с ПЕНОПЛЭКС® в качестве наполнителя активно применяется в современном монолитном домостроении. Например, с использованием данной технологии были возведены элитные жилые комплексы в Санкт-Петербурге: «Три ветра» и «Смольный проспект». Новые кварталы кардинально различаются своим внешним видом и месторасположением: «Три ветра» со зданиями в стиле «модерн» располагается на небольшом мысе в акватории Финского залива, а величественный классический «Смольный проспект» – в историческом центре Северной столицы. Объединяют их высокие стандарты строительства и активное применение современных материалов и технологий.


C применением системы деформационных швов также возводились знаковые объекты в Москве, среди которых проект комплексной реконструкции и приспособления под современное использование Центрального стадиона «Динамо» и прилегающей к нему территории – «ВТБ Арена парк», а также гостиничный комплекс на Софийской набережной, прямо напротив Кремля – «Царев сад».


ЦНИИСК им. В.А.Кучеренко совместно с Техническим отделом ООО «ПЕНОПЛЭКС СПб» были разработаны «Рекомендации по применению плит ПЕНОПЛЭКС® в качестве эффективного заполнителя систем деформационных швов конструкций фундаментов и стен зданий и сооружений». Рекомендации разработаны в соответствии с требованиями актуальных СП: СП 20.13330.2011 «Нагрузки и воздействия», СП 15.13330.2012 «Каменные и армокаменные конструкции», СП 22.13330.2011 «Основания зданий и сооружений». Разработанный документ является готовым справочником в области проектирования деформационных швов различного типа и может представлять большой интерес для представителей строительных и проектных организаций.

Основные элементы конструкции деформационного шва

Что такое компенсатор? Глоссарий деформационных швов · Sika Emseal

Компенсационный шов здания на фотографии выше проходит через кирпичную брусчатку, а также через структурную плиту под ней, поддерживающую площадь. Гидроизоляция выполняется на конструкционной плите заглубленной гидроизоляционной мембраной. Компенсационный шов делит пополам все строительные элементы, включая структурную плиту, гидроизоляционную мембрану и слой износа (в данном случае кирпичи). Герметизация этого типа компенсатора требует специальной системы. Компенсационные швы настила plaza серии FP от Sika Emseal обеспечивают правильную интеграцию шва с гидроизоляционной мембраной, компенсируя структурное расширение и сжатие конструкции настила plaza из разделенных плит.

В строительстве деформационный шов представляет собой разделение в середине конструкции, предназначенное для снятия нагрузки на строительные материалы, вызванной движением здания. Движение здания в деформационных швах в основном вызвано:

  • тепловым расширением и сжатием, вызванным изменениями температуры
  • раскачиванием, вызванным ветром
  • сейсмическими явлениями
  • прогибом статической нагрузки
  • прогибом динамической нагрузки

90 002 Поскольку сустав делит всю структура, она обозначает щель через все строительные узлы-стены; колоды; площади или вестибюли с раздельными плитами; фундаментные полы и стены; крыши, плантаторы и зеленые крыши; противопожарные демонтажные стены и полы; внутренние полы; и т.  д. Этот зазор необходимо заполнить, чтобы восстановить гидроизоляционные, противопожарные и звукоизоляционные свойства, воздушный барьер, кровельную мембрану, проходимую поверхность и другие функции элементов здания, которые он делит пополам.

Системы деформационных швов используются для перекрытия зазоров и восстановления функций сборки здания, приспосабливаясь к ожидаемым смещениям.

Термин «деформационное соединение» получил широкое распространение, поскольку он более точно отражает тот факт, что движение здания приводит как к сжатию, так и к расширению установленного материала. Например, когда конструкция нагревается, строительные материалы, из которых она построена, расширяются. Это приводит к тому, что «компенсатор» закрывается, тем самым сжимая систему швов, установленную в зазоре.

Выше показан деформационный шов стены. Это структурное отверстие делит пополам не только фасад, но и структурные элементы здания. Компенсируя подвижность, шовные материалы, используемые для заполнения деформационных швов стен, должны восстанавливать предполагаемые функции фасада и структурных элементов здания. Эти функции включают в себя: гидроизоляцию, сопротивление ураганному ветру и воде, герметизацию воздушного барьера, звукоизоляцию и, во многих случаях, противопожарную защиту. Кроме того, поскольку материалы для компенсационных швов соприкасаются с материалами фасада, в которые не должны проникать крепежные детали, желательна неинвазивная анкеровка.

И наоборот, когда температура падает, материалы охлаждаются, что приводит к открытию зазора в стыке. Это требует, чтобы суставная система расширялась, чтобы следовать суставному движению.

Переходы деформационных швов

Переходы деформационных швов необходимы для обеспечения герметичности, безопасности и энергоэффективности ограждающих конструкций здания.

Непрерывность уплотнения при изменении плоскости и направления, а также между системами компенсаторов достигается при выборе и установке переходных узлов заводского изготовления.

По возможности, переходы должны быть приварены на заводе к концам максимально длинных отрезков прямолинейного материала. Это сводит к минимуму количество сварных соединений, что экономит время и снижает риск.

Детали компенсатора CAD, трехмерные файлы изобретателя, изометрические, аксонометрические файлы и файлы BIM могут помочь в проектировании непрерывности уплотнения.

Совместная методология трехмерного проектирования компенсаторов гарантирует, что все стороны, участвующие в создании безаварийных компенсаторов, работают вместе для достижения общей цели.

Сегодня проектировщики могут обернуть всю оболочку здания, а также обеспечить безопасность жизнедеятельности, указав системы компенсационных швов, которые связаны друг с другом и гарантируют непрерывность уплотнения между одинаковыми или разными технологиями.

Пассивная противопожарная защита деформационных швов здания

Противопожарные компенсационные швы стен обеспечивают пассивную противопожарную защиту, создавая отсеки по всему зданию для уменьшения или замедления распространения тепла, дыма и огня.

Поскольку компенсационные швы делят здание пополам, они представляют собой буквально щели в полах, стенах и потолках здания. Пожар в одной комнате может быстро распространиться через отверстия для компенсаторов, если они не будут должным образом герметизированы огнестойкими системами компенсаторов. Исторически сложилось так, что эти большие конструктивные отверстия требовали противопожарного барьера в виде противопожарного покрытия, вставленного в стыковое отверстие, чтобы блокировать прохождение тепла, пламени и дыма. Изобретение универсальных водо- и огнестойких компенсаторов упростило обработку компенсаторов. Вместо нескольких систем для повышения скорострельности, перемычек и герметизации стыков одна система может выполнять все три задачи. Стандарт испытаний огнестойких компенсаторов в США — UL 2079.который охватывает требования ASTM E119 к горению и требования ASTM E1399 к совместному циклированию так же, как ASTM E1966. Испытания UL для применений в палубах и стенах отличаются требованием проведения испытания потоком шланга для применений в стенах, чтобы подтвердить структурную целостность уплотнения компенсатора во время пожара.











Что такое крышка компенсатора?

Отвечая на некоторые из распространенных вопросов, которые нам задают о крышках для компенсаторов, начиная с основ, мы объясним, что такое крышка для компенсаторов, а также рассмотрим, что она делает и как она это делает. Итак, приступим…

Перво-наперво, разрушая несколько заблуждений:

1. «Деформационные швы и компенсаторы разные»

– НЕПРАВИЛЬНО , на самом деле они одинаковые это разные термины для одного и того же вещь.

2. «Компенсаторы и крышки компенсаторов одинаковые»

– НЕПРАВИЛЬНО, они разные, см. ниже дополнительную информацию.

3. «Компенсаторы предназначены только для полов»

— НЕПРАВИЛЬНО , они проходят по всему зданию, включая потолки, стены и, конечно же, полы.

4. «Крышки для деформационных швов уродливы»

– ТОЛЬКО ЕСЛИ не указано правильно, в наши дни крышки для швов могут включать в себя многие типы отделки пола (даже мрамор) и могут быть очень эффективно скрыты.

Перейдем к актуальному вопросу… Что такое крышка компенсатора?

Чтобы понять, что такое крышка компенсатора, я сначала объясню, что такое компенсатор или деформационный шов.

Что такое компенсатор и зачем он нужен?

Компенсационный шов (или деформационный шов, MJ на конструктивных чертежах) представляет собой конструктивный зазор, предназначенный для контролируемого перемещения здания и предотвращения повреждения внутренней и внешней отделки здания. Компенсационные швы проходят через структуру здания, сверху вниз и спереди назад, и часто становятся шире по мере того, как вы поднимаетесь вверх по зданию. Без компенсатора движение здания приведет к повреждению здания, что часто делает его небезопасным.

Так что же такое крышка компенсатора?

Крышка компенсатора, или сокращенно EJC, обеспечивает закрытый переход через отверстие компенсатора, не подвергаясь влиянию относительного перемещения двух поверхностей по обе стороны от шва. Посмотрите видео ниже, чтобы увидеть один из них в действии:

Эффективно позволяет зданию двигаться безопасным и контролируемым образом, не оставляя опасности споткнуться об открытый компенсатор.

Какие виды движения можно ожидать внутри здания?

EJC должен справляться с 4 основными типами движения здания и должен двигаться во всех направлениях:

1. Тепловое расширение или сжатие = Движение, вызванное расширением и сжатием конструкции при изменении температуры или сжатием в зависимости от температуры. он высыхает.

2. Осадка здания = Перемещения, вызванные постоянными и временными нагрузками конструкции на опорные фундаменты.

3. Колебания ветра = Движение, вызванное воздействием сильного ветра на конструкцию, которое более выражено на высоких зданиях

4. Сейсмическая активность = Разнонаправленное движение, вызванное сейсмическими явлениями, может быть значительным в зависимости от магнитуды сейсмическая активность.

Где используются EJC? Есть ли они в моем здании?

EJC используются во всех зданиях большой планировки, но каждое здание имеет свои собственные требования к характеристикам покрытия стыков. Например, в больнице потребуется отделка пола заподлицо, чтобы можно было передвигаться на колесиках, таких как инвалидные коляски и каталки, а также плотное резиновое уплотнение для обеспечения инфекционного контроля. Это отличается от требований, скажем, торгового центра или аэропорта, которым потребуется прочное, износостойкое, защищенное от несанкционированного доступа соединение, которое обычно будет полностью металлическим.
