Сделать качественный пол непросто. Надо знать немало. Например, при заливке стяжки требуются делать швы. О том, как и зачем делать деформационные швы в бетонных полах — пойдет речь дальше.

Содержание статьи

  • 1 Что такое деформационный шов и для чего он нужен
  • 2 Деформационные швы в бетонных полах в квартире и доме
  • 3 Что делать, если деформационные швы не сделали
  • 4 Устройство деформационных швов в бетонных полах
    • 4.1 Заполнение швов
    • 4.2 Герметик для деформационных швов
  • 5 Как класть плитку на стяжку с деформационным швом

Что такое деформационный шов и для чего он нужен

Как известно, стяжка и любой бетон не способен переносить деформации. При возникновении любого напряжения он трескается. В результате имеем потрескавшуюся стяжку. Трещины в стяжке появляются по разным причинам:

Любая из перечисленных выше причин приводит к появлению трещин в стяжке. Появляются они хаотично, хотя некоторые места можно предсказать. Произвольно расползающиеся трещины особенно опасны и неприятны в стяжке над полами с подогревом. Трещина может порвать тубу, греющий мат или пленку. Чтобы бетон не трескался произвольно, делают деформационные швы в бетонных полах. Нужны они для того, чтобы бетон трескался в строго определенных местах. В запланированных местах, перед заливом бетона, устанавливают эластичный материал. Это может быть специальная лента, шнур, деревянная планка, планка из пенопласта требуемой толщины.

Для отмостки вокруг дома или для террасы, деформационный шов — это планки (деревянные или специальные), уложенные в ключевых точках

Если швы в стяжке были сделаны для компенсации изменения размеров при высыхании бетона, заполняющий швы материал извлекается. Образовавшиеся пустоты заполняются ремонтным или эластичным составом. Эластичность потребуется на теплом полу или в помещениях с постоянно меняющимися условиями. Тут обязательно нужны компенсационные швы. Особенно если сверху уложить жесткое и жесткозакрепленное покрытие. Например, плитку или керамогранит.

Деформационные швы в бетонных полах в квартире и доме

При заливке стяжки в доме или квартире, необязательно делать деформационные швы как на производстве. Площади не такие большие, следовательно и напряжение будет невелико. Обычно хватает уложить по периметру помещения — вдоль стен — демпферную ленту. Она даст зазор в несколько миллиметров, которого, обычно, достаточно.

После того как стяжка высохнет, излишки демпферной ленты обрезают вровень со стяжкой. Если на стяжку кладут плитку, ленту обрезают после укладки плитки. Она снизит вероятность появления трещин на плитке. В помещениях небольшой площади, можно вообще обойтись малой кровью — завести на стены пленку, которую используют как гидроизоляцию. Зазор получится небольшой, но его будет достаточно.

Чтобы избежать появления трещин в бетоне — нужны швы при бетонировании

Демпферная лента, кстати, выполняет еще одну функцию — улучшает звукоизоляцию. Если еще под стяжку уложен тепло/звукоизоляционный материал, эффект будет значительным.

Если стяжка заливается во всей квартире одновременно, или в нескольких помещениях, делать деформационные швы в бетонных полах надо еще и в дверных проемах. Даже если будет просто проход, арка. Нужен шов и в месте, где оканчивается/начинается подогреваемая зона. Тут точно будут присутствовать деформации, и лучше их направить и компенсировать сделав деформационные швы в бетонных полах.

Если заливается большая площадь, то швы нарезаются по всей площади с определенным шагом. Участки, формируемые швами, должны по форме быть близки к квадрату. При разработке схемы швов, стоит избегать Т-образных пересечений и треугольников. С высокой вероятностью появится трещина на перекладине буквы Т или в вершине острого угла.

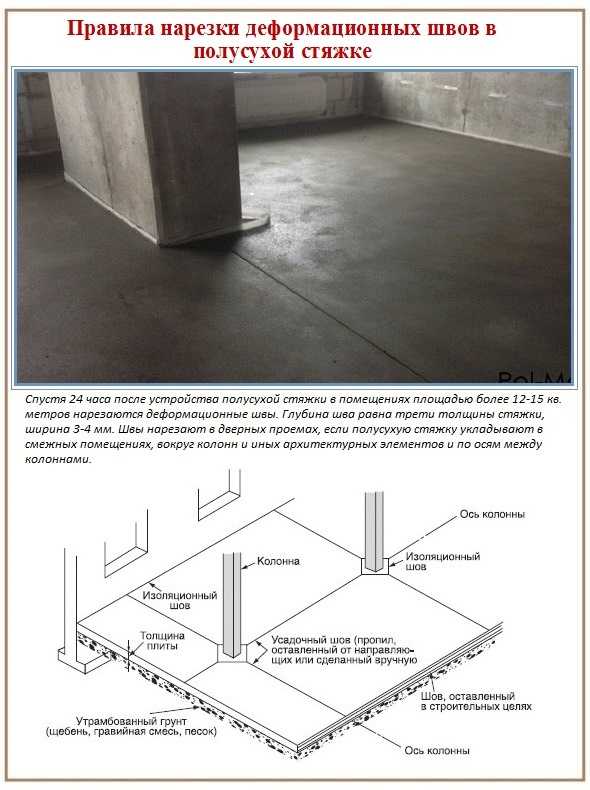

В домах обычно нет колонн, но мало ли… Деформационные швы в бетонных полах в этом случае располагают особым образом

Температурно-усадочные швы в полах делают на определенном расстоянии. Шаг нарезки зависит от многих факторов, но, в среднем, в 24-36 раз больше толщины стяжки. Например, при толщине стяжки 6 см, шаг нарезки швов может быть 144-216 см.

Глубина шва в пределах от 1/4 до 1/3 толщины стяжки. При закладке перед заливкой, укладывать можно на всю глубину. Ширина шва, снова-таки рассчитывается, но для обычных квартир и домов составляет 5-8 мм. При заливке больших площадей, требуется профессиональный расчет. Если есть в плитах перекрытия деформационные швы любого типа, в выравнивающей стяжке над ними также должен быть зазор.

Что делать, если деформационные швы не сделали

Не все уверены в необходимости использования демпферной ленты и в том, нужны ли вообще эти компенсационные/демпферные/температурные швы. Раньше делали без этих «выкрутасов», разве что на улице закладывали деревяшки. А в квартирах и домах ничего подобного не делали. Действительно, не делали, но требования к отделке были другие, другие материалы использовались. О подогреве пола вообще речи не шло. Какие полы были? Деревянные по лагам, линолеум жуткого качества, да паркет в больших городах. Все. Их клали на плохое основание — сейчас такое в качестве черновой основы не все захотят принимать. Так что, да, раньше несколько трещин в полу — это норма, сегодня мало кто с этим согласится. А чтобы стяжка была ровной и без трещин, нужны деформационные швы в бетонных полах.

Что делать, если стяжку залили, а швы не заложили, не предусмотрели. Можно нарезать швы при помощи болгарки, после того как бетон «станет». Когда по нему можно будет ходить, но когда он еще не начал сохнуть. При нормальной температуре (+17°C и выше), это 1,5-2 суток (36-48 часов). Пропил делается алмазным диском по намеченным линиям. Вдоль стен, на переходах из комнаты в комнату, на наружных углах, если такие есть.

Если стяжка уже залита, а про температурные и усадочные швы в бетоне забыли, можно по периметру и в дверях их нарезать при помощи болгарки и алмазного диска

Есть, конечно, специальные машины для нарезания швов, но для бытового применения они нерентабельны. Хотя, контролировать глубину при работе болгаркой тяжело. В обычных выравнивающих стяжках это не так страшно, а вот если внизу трубы или греющий кабель…

Устройство деформационных швов в бетонных полах

Рассмотрим как и из чего сделать швы при заливке стяжки в квартире или доме. Как уже сказали выше, если заливается пол только в одной комнате, то вдоль стен укладывается эластичный материал. Это может быть:

  • Специальная демпферная лента. Продается в строительных магазинах, имеет толщину от 8 до 10 мм. Такого зазора достаточно для любого помещения с размерами менее 8*8 м. То есть, практически для любой комнаты.

    При устройстве теплого пола, укладка демпферной ленты вдоль стен обязательна. Не лишней она будет и при обычной выравнивающей стяжке — меньше трещин, да и звукоизоляции это поможет. Правда, если под стяжкой будут звукоизоляционные плиты

  • Деревянная планка. Этот тип используется в основном на улице — при заливе бетонных дорожек или отмостки, но может быть использован и в помещении.
  • Пенопласт/пенополистирол толщиной 1 см, нарезанный на полосы.

Из всего перечисленного выше, демпферная лента для домов и квартир является более предпочтительной. Ее не надо вынимать, просто обрезать в уровень со стяжкой или в уровень с плиткой. Зазор закроется плинтусами, а если их нет, его можно закрыть затиркой для швов. В дальнейшем, демпферная лента служит для улучшения звукоизоляционных характеристик.

Не такая уж большая стоимость… хотя, если делать по всем комнатам, будет ощутимо

Те же материалы укладываются в тех местах, где вы посчитаете нужным. Например, в дверях, и там, где начинается и заканчивается зона подогрева пола.

Глубина закладки — не меньше 1/3 от толщины стяжки. Если стяжка армированная, арматуру стоит разрывать только в том случае, если имеется шов в плите. В остальных случаях арматура не режется.

Заполнение швов

Если шов при заливке стяжки сделали из материала, который требуется удалить, образовавшийся после удаления зазор заполняется. В старых домах, где подвижки маловероятны и после высыхания стяжки ей ничего не грозит, можно швы залить все тем же бетоном, заполнить плиточным клеем, если таковой имеется. Можно купить ремонтный состав для бетона.

Для заполнения швов применяют герметик

В помещениях с теплым полом или там, где велика вероятность усадок/деформаций, лучше заполнять зазор эластичными составами. Обычно это один из герметиков, который после высыхания остается эластичным.

Но тут надо быть аккуратными. Эластичность сохраняется только при небольшом слое. Точное значение зависит от состава, но обычно толщина слоя не должна быть больше его ширины. То есть, если шов у вас 8 мм, в глубину заполнять его герметиком можно не больше чем на 8 мм.

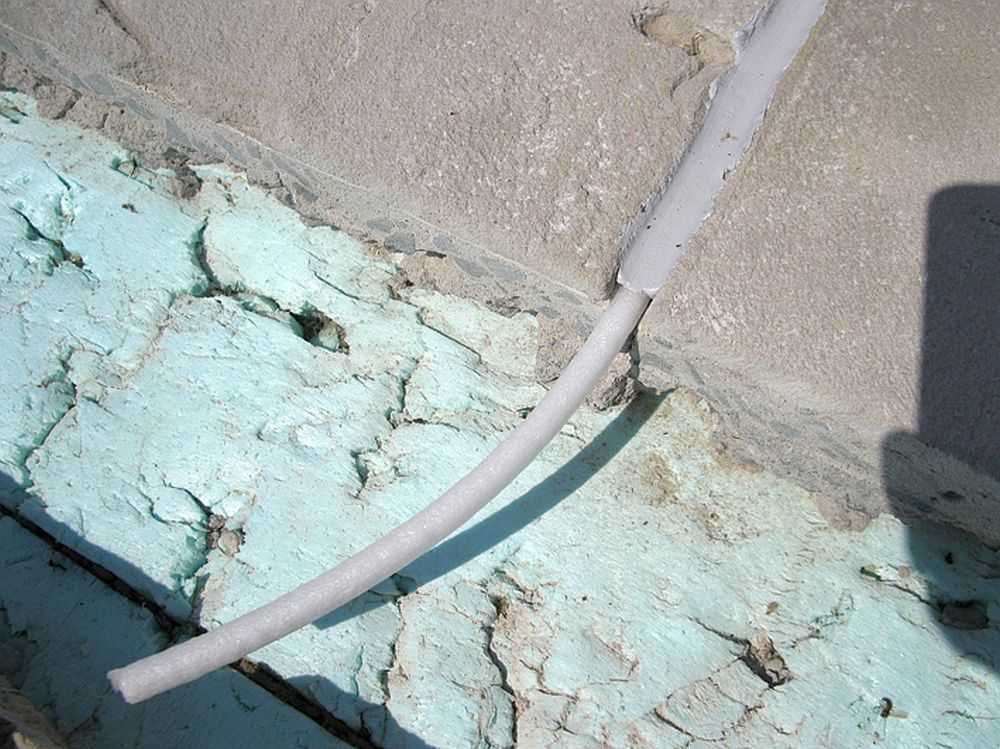

Если шов глубже, снизу укладывают эластичный заполнитель, но не герметик. Есть штатное решение — шнур из вспененного полиэтилена. Его укладывают вниз, если оставшаяся глубина шва подходит под требования, сверху наносится герметик. Если глубина все еще велика, укладывают два слоя шнура.

Закрывается деформационный шов в полах по определенным правилам

В глубокие деформационные швы в бетоне, вместо шнура из вспененного полиэтилена, можно уложить разрезанный на полосы пенопласт повышенной плотности. Над ним желательно-таки уложить шнур, так как его округлая поверхность способствует тому, что эластичность уложенного сверху герметика сохраняется и проявляется в большей степени.

Герметик для деформационных швов

Еще раз повторим, что для сохранения эластичных свойств, слой герметика не должен быть больше ширины шва. В принципе, для использования в доме и квартире подходит любой состав, который после высыхания не теряет эластичность. Наиболее доступные по цене — силиконовые и полиуретановые. Вторые дороже, но и характеристики у них получше. Чтобы надолго забыть о швах, выбирайте именно их. Силиконовые тоже выполняют свои функции, но необходимо искать нейтральные (некислотные) составы. Их плюс в том, что они могут быть окрашенными. Что позволит подобрать близкую окраску при заполнении швов в плитке.  Неплохие составы:

При выборе герметика для заполнения деформационных швов на улице, к требованиям необходимо добавить еще переносимость минусовых температур и ультрафиолета. И помните, что удалять закладной материал и заполнять деформационные швы в бетонных полах надо не ранее, чем бетон вызреет. ТО есть, не ранее, чем через 28 дней.

Деформационные швы в полах, Деформационные швы в бетонных полах

Деформационные швы в полах – это технологические разрезы бетонных полов, сделанные с целью компенсации нагрузок. Все деформационные швы полов, их конструкции и узлы обязательно есть в проекте, а при отсутствии проекта строитель опирается на нормативные источники. При устройстве бетонного пола необходимо выполнить несколько видов швов: изоляционные швы, усадочные швы и технологические швы. В зависимости от назначения стяжки и нагрузок на бетонный пол швы могут быть усилены деформационными профилями.

Деформационные швы в бетонных полах могут быть технологическими разрывами бетонирования, когда участок бетонной заливки, уложенный ранее, соединяют с гранью свежего монолитного участка. Технологические швы можно совмещать с деформационными, но для этого нужно разработать карту с площадками и линиями швов и точно выдержать схему заливки. Разрезы, которые будут делить стяжку, выполняются в зависимости от общей площади плиты стяжки и от формы этой плиты в плане. Если стяжка ограничена стеной, то выполняют пристенный шов глубиной на всю высоту стяжки с прокладкой демпферной ленты – изоляционный шов. Подробнее: Демпферная лента. Толщина лент до 1 см, материал – любой эластомер, силикон или вспененный полиэтилен, нарезанные полосами остатки линолеума или изолона и т.д., главное, чтобы ленты были цельными (или стыковались с нахлестом) и выступали за верхнюю плоскость стяжки: обрезать излишки проще чем прорезать стяжку по всему периметру стен.

Делать прорези в стяжке бывает необходимо: в уровнях проемов дверей, в коридорах, лестничных маршей и любых граничащих со стяжкой конструкций. При этом стяжка не обязательно прорезается на всю высоту бетонного слоя. Разрезы в бетоне делают чаще всего болгаркой с алмазным диском. Правил разметки стяжки под устройство дефшвов несколько:

  • Фрагментируют площадки более 30 м2 в плане;
  • Площадки Г-образной формы делят на квадраты или прямоугольники со сторонами не длинней 600 см.
  • Все элементы каркаса или ограждения в помещении, где делают стяжку, отделяют резами под основание. Форма площадок – квадраты (по возможности). Армированные стяжки прорезают по границе армокаркасов.

Середина монолитной стяжки, обустраиваемой под плиты, как правило, привязывается к габариту керамогранитных или бетонных плит и шов выполняется между плитами. Для теплых водяных и электрических полов стяжку разрезают по тепловым контурам нагревательных элементов. Глубину реза рассчитывают исходя из высоты стяжки, а в случаях монтажа трубных нагревателей в полах делают корректировку. Для каждого узла и конструкции применяется особый компенсационный шов. Самый эффективный вид компенсации — это разделение конструкции на отдельно работающие блоки, как в разделах антисейсмического проектирования. Для бетонного пола гаража или подвала разрез плиты на всю глубину не нужен, но в любом случае бетонный массив плиты должен рассекаться не меньше чем на треть высоты, при возможности – на ½.

Подробнее о деформационных швах стяжек: Деформационный шов. О герметизации и гидроизоляции деформационных швов: Гидрошпонка, Герметизация швов

Как уже было сказано выше, кроме деформационных швов, в бетонных стяжках обязательны изоляционные швы. Они выполняются на стыках торцов стяжки со стеной, колонной, лестнице, подиумом, фундаментом под оборудование и так далее, то есть по всему контуру бетонных стяжек или плит. Изоляционные швы делают с целью пресечь передачу деформации (температурной, усадочной, сдвига и т.п.) от несущего основания или каркасной системы постройки на бетонную плиту стяжки.

При нарезке швов размеры карт можно подсчитать простым способом: умножить высоту стяжки в сантиметрах на 24, например, при толщине стяжки 60 мм 6*24=144 см – интервал нарезки швов. Нарезать швы по влажному бетону можно уже через полсуток после заливки стяжки, или через 2-3 суток, это зависит от температурно-влажностных условий твердения бетона. Но в любом случае — до того, как бетон схватился полностью, иначе рез будет осыпаться.

Трещины в бетонных стяжках

Трещины образуются при усадке бетона. Усадка – сложный процесс, зависящий от множества факторов: условий твердения, качества ухода за бетоном и защиты его от перепадов температуры и влажности, от водоцементного отношения смеси, вида заполнителя и общего качества материалов и проч. Предусмотреть все невозможно, но минимизировать трещины приходится. Самое простое – это уменьшить количество воды в бетоне, но тогда нужно повысить удобоукладываемость (пластичность) бетона добавками. И даже с минимальным В/Ц бетон все равно даст усадку. Поэтому проблему трещин в полах и стяжках решают другим путем: дают трещинам появиться и раскрыться, а затем заделывают их герметиками. Конечно, трещина должна появится именно там, где запланировано и быть прямой, ровной и проходить по минимальному пути. Такая трещина станет частью усадочного шва. Часто усадочный шов относят к деформационным, что не совсем корректно (усадочный шов жесткий, тогда как деформационные швы условно-подвижные). Если точнее, то усадочные швы наряду с деформационными входят в общую группу компенсационных швов. Но точность классификации и термины не так важны, как правильное выполнение швов в бетонной стяжке.

О нарезке и заполнении швов в бетонной стяжке: Бетонная стяжка пола
