Что такое ростверк монолитный: что это такое? Его виды и особенности

Содержание

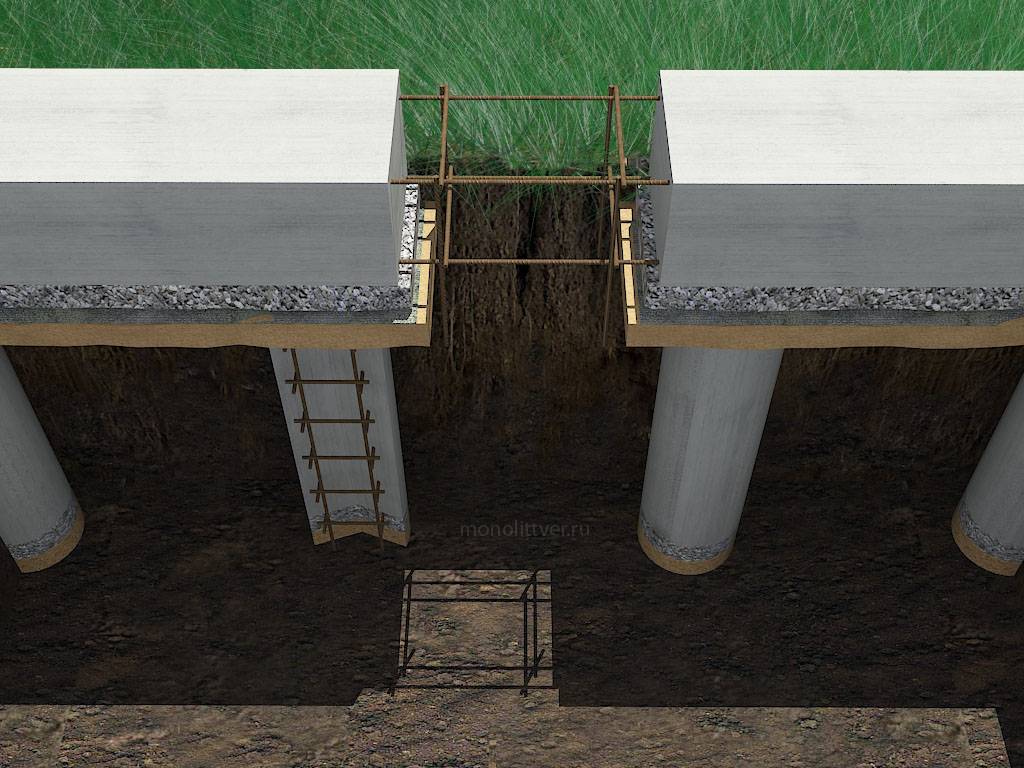

Свайные фундаменты с монолитным ростверком

Фундамент свайного типа с монолитным ростверком возводится в несколько этапов, включающих проведение земляных работ, монтаж опор, установку ростверка и обустройство цоколя. Конструкция имеет универсальную схему, состоящую из буронабивных свай, создаваемых с применением монолитного бетона и армированных каркасом, монолитного ростверка, горизонтально расположенной гидроизоляции и продуха.

Этапы проведения работ по возведению фундамента с ростверком

Предусмотрено проведение работ в несколько этапов:

бурение скважины – используются специальные агрегаты;
погружение сваи;
монтаж пространственного арматурного каркаса – обустраивается под каждую сваю;
бетонирование свай;
установка ростверка.

Ростверк устанавливается с предварительным монтажом опалубки и последующим армированием ленты. Предусмотрено объединение арматуры ростверка и опор, благодаря чему удаётся добиться защемления свай, обеспечивающее совместную работу.

Виды ростверков для свайных фундаментов

Ростверк, представляет собой сегмент фундамента, объединяющий в единое целое несущие элементы. Формируется конструкция из двутавровых стальных балок и бывает 2-х типов:

высокая – располагается на расстоянии 0,1 – 0,15 метров над уровнем грунта и существенно снижает воздействие земли на систему соединений во время пучинистости;
повышенная – основание кладётся на грунт, а свободное пространство между землёй и полом отсутствует. Воздействие пучинистости нивелируется с помощью выемки почвы из-под основы;
заглублённая — закладывается ниже уровня почвы с выемкой грунта из-под конструкции.

Подготовка к работе с монолитным ростверком

Предварительно проводятся подготовительные мероприятия, заключающиеся в следующем:

обрубка оголовок свай;
промывка, очистка и просушка верхнего сегмента опор;
формирование опалубки — если используется съёмная конструкция, то требуется позаботиться о защите от бетона;
заливается монолитный ростверк – следует укладывать раствор горизонтально ориентированными слоями на протяжении всей поверхности.

Формирование арматурного каркаса для монолитного ростверка

Повышение уровня прочности достигается с помощью процесса армирования, улучшающего сопротивляемость бетона и препятствующего воздействию изгибающих нагрузок. Если пренебречь обустройством арматурного каркаса, то ростверк треснет. Работы заключаются в формировании 2-х поясов, с использование 2-х арматур диаметром 1,2 см, способствующих нивелированию деформационных воздействий.

Каркас погружается в смесь бетона, а его верхний сегмент выглядывает на расстоянии 5 см. Получается стальная сетка, созданная из ребристой арматуры, установленной с шагом 0,4 м. Объединение конструкции выполняется с помощью вертикальных прутов.

технология свайного фундамента с монолитным ростверком

Работы будут проводиться в соответствии со следующей технологией возведения свайного фундамента с монолитным ростверком:

составление чертежей – указывается разрез фундамента, делается разметка, вносятся данные, позволяющие начать строительство;
бурение шурфов – если используются заводские сваи, то требуется просто забить их в грунт;
устанавливается опалубка – используются деревянные доски;
выкапывается траншея – используется под монолитный ростверк и заливается бетонной смесью;
заливка свай с ростверком;
выдержка фундамента – осуществляется в течение месяца, до полного набора прочности фундаментом.

Полезные материалы

Монолитные фундаменты для дома

Монолитное фундаментное основание, представляет собой цельный элемент, выполненный из железобетона.

Монолитные ленточные фундаменты

Ленточный монолитный фундамент имеет жёсткую конструкцию с неразрывной структурой, формирующей замкнутый контур.

Фундамент с ростверком на сваях

Особенностью строительства домов в средней полосе России, и особенно в Подмосковье, является частая необходимость возведения свайных фундаментов.

Заказ свайного фундамента с монолитным ростверком

Если вы хотите заказать установку свайного фундамента с монолитным ростверком, то обратитесь в нашу компанию «Установка Свай». Работы проводятся качество и в установленные сроки. Используются хорошие стройматериалы с высоким запасом прочности. Предоставляются гарантии, подтверждающие высокий уровень профессионализма сотрудников компании. Всецело соблюдается технологический процесс, и создаются персональные чертежи, позволяющие создать надёжную и прочную конструкцию, готовую служить много лет.

Устройство, расчет и монтаж +Видео

Известный многим ленточный фундамент не всегда эффективен и экономичен на грунтах с глубоким уровнем промерзания. И тогда на помощь приходит экономически более выгодный фундамент – свайно-ростверковый (свайно-ленточный). Фундамент на сваях, устанавливаемый на нулевом уровне, подходит для неровных участков с пучинистым грунтом.

Все строители знают, что основой любого капитального строения, дачного домика, бани или жилого дома, является фундамент. Он обеспечивает конструкции устойчивость, от его надежности зависит срок эксплуатации сооружения и его прочность.

[contents]

Содержание:

1 Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента
2 Надземный ленточный железобетонный ростверк
3 Сваи под фундамент-ростверк
4 Пошаговая инструкция свайно-ростверкого фундамента

Ростверк.

Возможное расположение. Материалы монолитного и свайного фундамента

Установленные на участке строительства сваи сами по себе не могут выполнять достаточную для строительства дома несущую функцию. Для придания фундаменту дополнительной надежности сваи на поверхности земли соединяются при помощи балок или плит. Такое соединение и называется ростверк.

Ростверк может быть расположен над землей, на земле или заглублен в грунт (положен на песчаную подушку).
Надземный ленточный железобетонный ростверк

Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк
Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания. Устройство монолитного ростверка
Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Пошаговая инструкция свайно-ростверкого фундамента

Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Какие бывают виды ростверкового фундамента и его устройство

Несущая способность грунта играет очень важную роль при выборе типа фундамента под строение. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при установке, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Содержание

Что такое Grillage Foundation?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
Для ростверкового фундамента следует ожидать, что нагрузка конструкции будет относительно небольшой.

Функция ростверкового фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверкового фундамента в зависимости от использования материала.

Ростверк стальной
Ростверк деревянный
Ростверк бетонный

Фундамент ростверка стальной

Фундамент стального ростверка состоит из стыков или стальных балок, состоящих из одного или двух слоев. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.

Фундамент ростверка бетонный

Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-3o мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Сборный ростверковый фундамент предназначен для поддержки конструкции, сборный ростверковый фундамент включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность под ним; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.

Как спроектировать ростверк фундамента

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на сайте researchgate.net) На основе испытаний на мелкомасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязевыми подушками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .

И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.

Вертикальная мощность ростверкового фундамента в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную плоскую мощность фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве фундамента ростверка,

Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
Опалубка выполнена из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
После шпаклевки поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

Преимущества ростверка

Меньше времени и материалов, необходимых для установки;
Так как не применяется в мерзлых грунтах, позволяет уменьшить тепловыделение дома с помощью фундамента.
Снижает уровень вибрации дома (это очень актуально, если дом строится близко к дороге

Недостатки фундамента ростверка

Требуется установка свай на достаточной глубине.
Пространство под решеткой должно быть заполнено и отапливается.

Фундамент для ростверка – типы, конструкция, установка

: Monamy Mustaq

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на обширной площади находится фундамент ростверка . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для колонн и лесов тяжелой конструкции.

Несмотря на то, что фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет большие нагрузки на большие площади.

Типы ростверкового фундамента

В зависимости от материалов, используемых при строительстве, ростверковый фундамент бывает двух типов:

Ростверковый фундамент стальной
Ростверковый фундамент деревянный

Ростверковый фундамент стальной

состоит из стального ростверка балки, которые предусмотрены в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, конструктивно известных как прокатные стальные балки. С внешней стороны внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие толщиной 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняли основание и залили бетон, необходимо проверить, правильно ли выполнено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок поверх бетонного основания на расстоянии от 100мм до 300мм, с помощью трубных разделителей. Далее заливаем бетон между и вокруг балок первого яруса. После этого укладываем второй ярус бруса под прямым углом к первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом соединяем стальные стойки с верхним ярусом с помощью опорной плиты, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон, чтобы сделать соединение жестким.

Строительство фундамента ростверка Всемирного торгового центра. Ссылка на фото: raredelights.com

Фундамент ростверка деревянный

Фундамент деревянного типа предназначен для тяжелонагруженных каменных стен деревянных колонн. Этот фундамент особенно удобен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м ² . Вместо стальных балок используются деревянные доски и деревянные балки. Между деревянными стыками нет бетона. Однако нижний бетон, предусмотренный в стальном ростверке, заменен деревянным настилом из деревянных досок. Выемка основания выравнивается. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается вплотную друг к другу без зазора между ними. Поверх этого слоя под прямым углом укладывается деревянный брус того же сечения, что и деревянный столб. Затем снова укладывается еще один слой досок под прямым углом к направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, заходящий на всю ширину основания стены, по которому возводится каменная стена.

Расчет фундамента ростверка

Для расчета фундамента ростверка требуется расчет нагрузок и моментов от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии. Разделив эту площадь, мы узнаем номера и размеры каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для сопротивления изгибающим моментам и силам сдвига. Ростверк нельзя заключать в бетон и порядок, потому что тогда композиционное действие балки и бетона будет деморализовано. Метод конструкции и нагрузки должны быть совместимы с проектными требованиями

Монтаж ростверкового фундамента

Ниже приведены этапы монтажа ростверкового фундамента:

Сначала для монолитного монолитного ростверка необходимо изготовить и установить каркас. Мы предпочитаем этот ростверк, потому что он более надежен.
Опалубка изготавливается из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть установлен зазор около 6-8 дюймов.
Внутри опалубки необходимо установить каркас соединения арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до края опалубки должно быть одинаковым.
Далее арматура соединяется той же вязальной проволокой, что и раньше.
Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматура должна располагаться на высоте примерно 25-30мм так, чтобы она полностью погружалась в бетон.
