Что такое армирование фундамента: зачем и как армировать фундамент

Содержание

Технология армирования фундамента | ИнноваСтрой

Это, прежде всего, касается ленточных фундаментов, в которых большая масса бетона давит на почву. Конструкция фундамента с армированием – классический пример того, насколько просто и эффективно можно улучшить свойства строительной конструкции, если использовать теоретические знания и практический опыт.

Зачем армируют бетон?

Армирование начали применять довольно давно — еще с 18 века. Сначала армировали бетонные сооружения расположением металла поверх бетона, а потом был изобретен метод упрочнения армирования внутренним заложением.Зачем армируют бетон? Бетон – это очень прочный на сжатие материал, но очень хрупкий, если его растягивать. Показатель прочности при растяжении в 10-30 меньше, чем при сжатии. Армирующие стальные, а теперь уже и различные композитные армирующие материалы, позволяют строить конструкции фундаментов и стен, компенсирующих недостатки того или другого материла.

Таким образом, армированный ленточный фундамент может противостоять:

  • снизу – давлению на растяжение;
  • верхняя часть фундамента сопротивляется большому давлению стен и крыши сверху;
  • с боков и снизу на фундамент действует сила морозного пучения почвы, сила выталкивания которой, может превысить вес дома.

Как укладывается арматура?

Арматурную сетку в бетонную опалубку укладывают продольно и поперечно. Продольная арматура принимает на себя самые большие нагрузки, и потому укладывают ее снизу и сверху заливаемой основы. Если фундамент по высоте не ниже 15 сантиметров, тогда устраивают еще и перекладины поперечной арматуры. Обычно. в случае выбора металлического армирующего изделия, используют стальные прутки с диаметром от 5 до 8 мм.

Во время строительства армирующей сетки, ее скрепляют, создавая единую армирующую конструкцию-каркас. Обвязка арматуры в один каркас устраняет возможность неправильного перераспределения нагрузок. Таким образом, армирующий каркас создает мощное сопротивления весу дома, а также силам, поднимающим фундамент или пытающимся испытать его на растяжение.Расстояние между продольными стержнями арматуры фиксируется на уровне 400-500 мм. Шаг арматуры, которая устанавливается поперечно, не должен превышать 300 мм.

Ширину шага и плотность армирования необходимо рассчитывать с учетом:

  • используемого элемента железобетонной конструкции;
  • размеров элемента в ширину и высоту;
  • расчетной величины, которая обеспечивает эффективное вовлечение бетона и арматуры в соблюдение жесткости конструкции;
  • в продольной арматуре расстояние между стержнями не должно превышать двукратной высоты сечения бетонного элемента.



Проектирование домов и в частности, армированных ленточных фундаментов – кропотливая и точная работа, которая может быть сделана благодаря четким инженерным расчетам специалистов. Компания «ИнноваСтрой» предлагает изготовление фундаментов домов под ключ, в том числе ленточных или плитных. Также специалисты компании могут выполнить любой вид строительных услуг, начиная от проектирования дома и проведения геологических работ, до монтажа инженерных систем и ввода дома в эксплуатацию.

Ленточный фундамент: тонкости армирования

Монолитный ленточный фундамент армируют не только по стенам конструкции. В основание фундамента на песчаную подушку укладывают армирующую сетку, а затем – опалубку, камни, гравий, битый кирпич, а затем заливают все эту смесь бетоном.

Армированный монолитный фундамент очень сильно противостоит пучению почвы. Если такой армированный фундамент заложить ниже точки замерзания, то можно ожидать постройки прочного и долговечного фундамента. Если стенки фундамента выше 50 сантиметров, тогда они будут испытывать мощную одностороннюю боковую нагрузку грунта и потому такие фундаменты обязательно устраиваются с армированием.



Когда ленточный фундамент содержит полный каркас армирования, то арматуру нельзя прямо присоединять к открытому грунту и элементами опалубки. Это может спровоцировать появление ржавчины, что небезопасно для стальных конструкций арматуры, которая может вследствие этого прогнить и рассыпаться. Безопасный слой для защиты каркаса должен составлять не менее 45-75 сантиметров.

Углы армирования фундамента – это особое внимание строителей. Именно угловые конструкции испытывают усиленное напряжение. Для создания угловых изгибов необходимо на месте создания каркаса гнуть проволочные углы.Если армирование будет проводиться простым схватыванием проволокой прямых арматурных стальных прутков, тогда прочность конструкции будет на порядки ниже, и она не сможет стать монолитным каркасом. Фактически в таком случае можно получить, рассматривая ситуацию с инженерной точки зрения, несколько отдельных балок, а не общую монолитную армированную массу. Это резко снижает возможность сопротивления конструкции фундамента не только сжатию, но и самому опасному напряжению для бетонных сооружений — растяжению, боковым усилиям.



Если армирование проводится для тупого угла фундамента, тогда конструкция каркаса арматуры усиливается дополнительным сцеплением с внешней армирующей конструкцией, а также установкой хомутов в поперечном изготовлении.

Расчет армирования

Перед тем как начать армирование, важно рассчитать количество необходимых для его проведения, материалов. Для этого нужно определить необходимое сечение прутьев, используемых для армирования.



Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров. Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в сечении.Если положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров.



Для простоты расчетов предлагают отталкиваться от такого показателя: если длина одной части железобетонного элемента составляет 3 метра или немного больше, тогда самый меньший диаметр арматурного прутка должен быть 12 мм. Если учесть все нагрузки и равномерно распределить их по элементу, тогда требуется сделать два пояса армирования с прутком сечением от 12 мм.Какими будут диаметры поперечной арматуры? Если каркас армирования не более 80 сантиметров, тогда минимальное сечение арматуры составляет 8 мм.

Все эти расчетные данные являются ориентировочными. Как мы уже говорили, их можно использоваться для оценки требуемых работ, а не для конкретного дома, поскольку необходимо учитывать массу особенностей проекта дома. Прежде всего, особенности стен, веса кровли, внутренних секций, типа перекрытий.

Технология армирования

При армировании важно помнить одно важное строительное правило – бетон, раствор для заливки тела монолитного ленточного фундамента, прикрывает арматурный каркас по всем сторонам не менее чем на 50 миллиметров. То есть, если сечение фундамента составляет 400 на 400 миллиметров, то сечение каркаса будет 300 на 300 миллиметров.

Сборка каркаса проводится после заготовки необходимого прута с нужным сечением и поверхностью:

  • шаг в ленточном фундаменте армирования обычно не превышает 30-50 сантиметров;
  • стальные ребра жесткости надевают на арматурные прутки;
  • арматуру закрепляют по углам каждого из ребер;
  • закрепление проводят скрутками или специальными фиксирующими неразъемными элементами, в том числе применяют монтаж каркаса сваркой;
  • сечение каркаса должно быть четырехугольным;
  • после монтажа каркаса, его размещают в место, для укладки фундамента;
  • при закладке выдерживается отступ в 50 мм от дна и стенок траншеи;
  • под каждое четвертое ребро засыпают битый кирпич, камень или бетонные обломки для предотвращения изгиба.

Укрепление соединений каркаса

Для того чтобы соединить элементы каркаса используют несколько способов.

  • соединение внахлест предусматривает соединение арматуры по выпускам, длиной не меньше 50 сантиметров;
  • способом накладки арматуру соединяют при помощи обрезков арматуры, гнутых и П-образных хомутов с длиной примыкания к арматурным прутам по 50 см на каждую сторону.

Арматурный пояс может скрепляться

  • прямо;
  • угловым способом;
  • Т-образно.



Для того чтобы соединить арматуру, используют прочную вязальную проволоку, которая имеет диаметр сечения не меньше одного миллиметраМеталлические ребра арматурного каркаса закрепляют сверху проволочных скруток, одев на каркас перед соединением арматуры. Если идет соединение арматуры внахлест, размеры ребер немного увеличивают.

Если при соединении используется сварка, то места соединения могут испытывать проблемы с прочностью из-за сильного нагрева и придания им свойств хрупкой закаленной поверхности железа. Это в свою очередь может приводить к разрушению арматуры. Таким образом, сварочное крепление не рекомендуется при значительных нагрузках на конструкцию фундамента.

Металл и бетон в одной упряжке

Армирование фундамента, создание каркаса из металла или композитного прута, позволяет создать прочное и долговечное соединение бетона и металла или композита. Такие соединения выдерживают огромные нагрузки, служат более 100 лет и могут создавать прочный фундамент для любого типа дома.

В строительстве армированного фундамента важно знать свойства материалов и провести правильный расчет, применить последовательную технологию укладки каркаса. Без использования всех этих профессиональных знаний, армирование фундамента окажется малоэффективным и не сможет обеспечить прочность всей конструкции здания. Армирование фундамента позволяет уже несколько столетий при строительстве использовать все лучшие свойства двух наиболее распространенных строительных материалов – бетона и метала.

схемы, расчет диаметра арматуры, расположение по углам и в подошве

Ленточный фундамент имеет нестандартную геометрию: его длинна в десятки раз больше глубины и ширины. Из-за такой конструкции почти все нагрузки распределяются вдоль ленты. Самостоятельно бетонный камень не может компенсировать эти нагрузки: его прочности на изгиб недостаточно. Для придания конструкции повышенной прочности используют не просто бетон, а железобетон — это бетонный камень с расположенными внутри стальными элементами — стальной арматурой. Процесс закладки металла называется армированием ленточного фундамента. Своими руками его сделать несложно, расчет элементарный, схемы известны.

Количество, расположение, диаметры и сорт арматуры — все это должно быть прописано в проекте. Эти параметры зависят от многих факторов: как от геологической обстановки на участке, так и от массы возводимого здания. Если вы хотите иметь гарантированно прочный фундамент — требуется проект. С другой стороны, если вы строите небольшое здание, можно попробовать на основании общих рекомендаций все сделать своими руками, в том числе и спроектировать схему армирования.

Содержание статьи

  • 1 Схема армирования
    • 1.1 Какая арматура нужна
  • 2 Расчет армирования ленточного фундамента своими руками
    • 2.1 Определение толщины арматуры
    • 2.2 Шаг установки
  • 3 Армирование углов
  • 4 Армирование подошвы ленточного фундамента
  • 5 Сколько нужно прутка
  • 6 Технологии сборки арматуры для ленточного фундамента

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

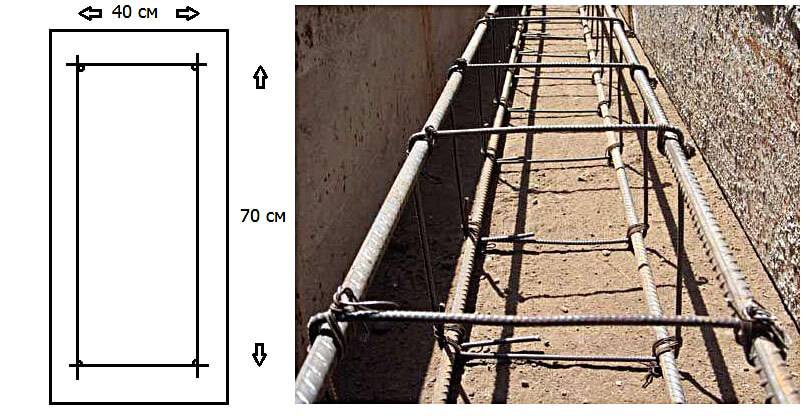

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

О глубине заложения фундамента прочесть можно тут.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

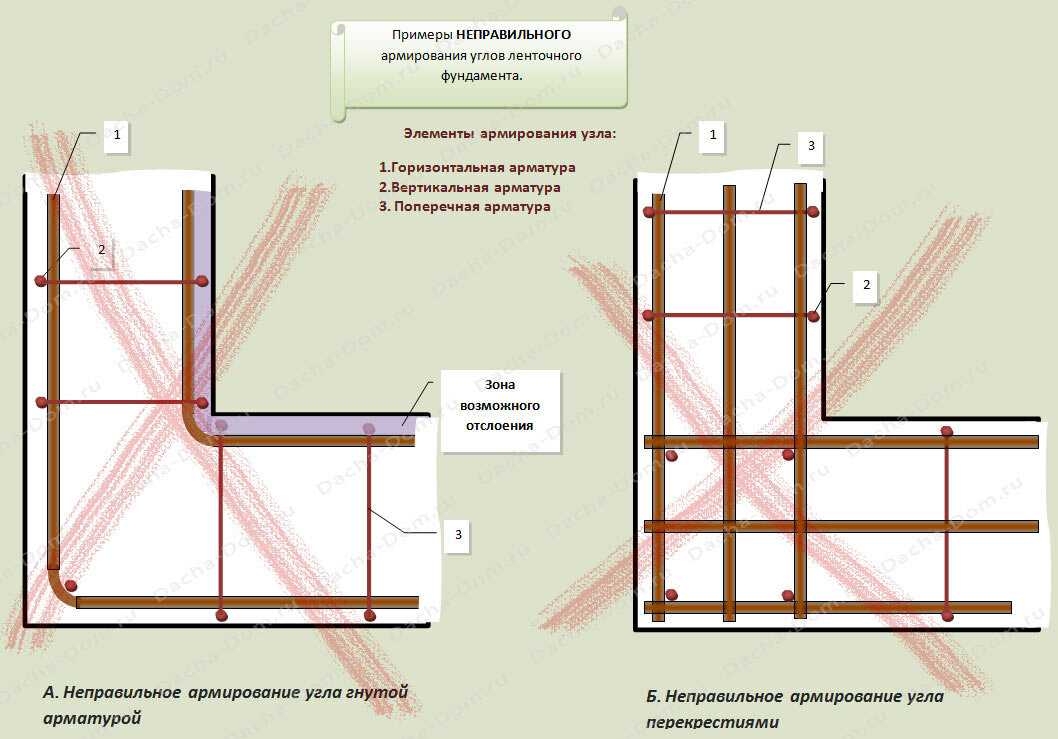

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются  при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка

Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо. Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20%  — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.

Считаете по схеме сколько продольных ниток, потом высчитываете сколько необходимо конструктивного прутка

Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.

По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.

О выборе марки бетона для фундамента прочесть можно тут.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

  • Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
  • Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
  • Далее есть два варианта:
    • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
    • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

  • Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
  • Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
  • К стойкам привязывают продольные нитки нижнего пояса армирования.
  • В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
  • Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
  • Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

основных моментов и полезных советов

Виды армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных конструкций фундамента.

Бетон превращается в железобетон за счет армирования фундамента . Специфическая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные не только на сжатие, но и на изгиб и растяжение.

Как правильно армировать фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. Каркас имеет два вида детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования состоит в восприятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение между фитингами осуществляется сваркой или пучками проводов. Из соображений надежности чаще применяют сварку. Но если предполагаемая нагрузка на фундамент небольшая, можно обойтись вязальной проволокой. В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их скрепляют точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всему каркасу не менее половины узлов арматуры должны быть загерметизированы; в углах рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется с накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено. Для любого типа фундамента лучше использовать ребристые стержни, так как они прочно соединены с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может выполняться в два и более слоев сетки с шагом 6-10. При работе с типовым ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная сетчатая отсыпка может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента вертикальное расстояние между горизонтальными стержнями арматуры может составлять от 12 до 16 дюймов.

Горизонтальное расстояние между вертикальной арматурой может быть равно 12 дюймам или более, а расстояние до края бетона составляет ? — по 4 с каждой стороны. В результате количество армирующих сеток и шаг между ними рассчитывают исходя из нагрузки на фундамент.

Армирование фундамента сваи

Армирование фундамента сваи достаточно просто. Здесь достаточными деталями армирования фундамента являются 4-6 длинных ребристых стержней арматуры и несколько тонких гладких стержней для их точного связывания. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно усилить двумя стержнями. При длине пирса 5-7 футов арматурные стержни можно связывать на расстоянии 16-20 дюймов. Если фундамент строится под тяжелое здание, то стыки должны быть заварены. Армирование фундамента простенка делается так, чтобы после заливки бетона брусья выступали на 4-8 сантиметров. Таким образом, к нему удобно приклеивать детали арматуры ростверка.

Свайный фундамент армирован аналогично столбчатому фундаменту. Разница лишь в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология армирования фундамента

Процесс возведения армированного фундамента в целом не сложен, конечно, если вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для вязки. Стержни согнуты для установки в углах.

В траншею, вырытую под фундамент, на песчаное основание укладывают арматурные стержни нижнего ряда. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусьями, последние просто укладываются на заложенные в песок кирпичи. Стержни связаны между собой в единую нить по длине, а также поперек в горизонтальной плоскости. При этом строго соблюдают расстояние между несущими стержнями по ширине и выравнивают части каркаса по осям фундамента.

Вертикально расположенные поперечные стержни приклеиваются к нижним стержням, без выступов из бетонной подошвы внизу. Однако они просто прислонились к краю траншеи на время.

Далее монтируются верхние опорные стойки. Для этого их подвешивают и фиксируют, например, на уложенных поперёк траншейных палках, а затем связывают поперечными брусками в раме.

Горизонтальные поперечные стержни так же привязываются к верхним стержням арматуры. В результате получается арматурный каркас, стоящий на кирпичах.

При устройстве железобетонного фундамента важно контролировать расположение стержней арматуры относительно центральной оси ленты фундамента. Для этого нити, соответствующие осям фундамента, натягиваются на кольях над траншеей. По ним с помощью отвеса ориентируют армированный каркас фундамента. Также важно сделать каркас строго вертикальным.
