Технология армирования фундамента | ИнноваСтрой

Это, прежде всего, касается ленточных фундаментов, в которых большая масса бетона давит на почву. Конструкция фундамента с армированием – классический пример того, насколько просто и эффективно можно улучшить свойства строительной конструкции, если использовать теоретические знания и практический опыт.

Зачем армируют бетон?

Армирование начали применять довольно давно — еще с 18 века. Сначала армировали бетонные сооружения расположением металла поверх бетона, а потом был изобретен метод упрочнения армирования внутренним заложением.Зачем армируют бетон? Бетон – это очень прочный на сжатие материал, но очень хрупкий, если его растягивать. Показатель прочности при растяжении в 10-30 меньше, чем при сжатии. Армирующие стальные, а теперь уже и различные композитные армирующие материалы, позволяют строить конструкции фундаментов и стен, компенсирующих недостатки того или другого материла.

Таким образом, армированный ленточный фундамент может противостоять:

снизу – давлению на растяжение;
верхняя часть фундамента сопротивляется большому давлению стен и крыши сверху;
с боков и снизу на фундамент действует сила морозного пучения почвы, сила выталкивания которой, может превысить вес дома.

Как укладывается арматура?

Арматурную сетку в бетонную опалубку укладывают продольно и поперечно. Продольная арматура принимает на себя самые большие нагрузки, и потому укладывают ее снизу и сверху заливаемой основы. Если фундамент по высоте не ниже 15 сантиметров, тогда устраивают еще и перекладины поперечной арматуры. Обычно. в случае выбора металлического армирующего изделия, используют стальные прутки с диаметром от 5 до 8 мм.

Во время строительства армирующей сетки, ее скрепляют, создавая единую армирующую конструкцию-каркас. Обвязка арматуры в один каркас устраняет возможность неправильного перераспределения нагрузок. Таким образом, армирующий каркас создает мощное сопротивления весу дома, а также силам, поднимающим фундамент или пытающимся испытать его на растяжение.Расстояние между продольными стержнями арматуры фиксируется на уровне 400-500 мм. Шаг арматуры, которая устанавливается поперечно, не должен превышать 300 мм.

Ширину шага и плотность армирования необходимо рассчитывать с учетом:

используемого элемента железобетонной конструкции;
размеров элемента в ширину и высоту;
расчетной величины, которая обеспечивает эффективное вовлечение бетона и арматуры в соблюдение жесткости конструкции;
в продольной арматуре расстояние между стержнями не должно превышать двукратной высоты сечения бетонного элемента.

Проектирование домов и в частности, армированных ленточных фундаментов – кропотливая и точная работа, которая может быть сделана благодаря четким инженерным расчетам специалистов. Компания «ИнноваСтрой» предлагает изготовление фундаментов домов под ключ, в том числе ленточных или плитных. Также специалисты компании могут выполнить любой вид строительных услуг, начиная от проектирования дома и проведения геологических работ, до монтажа инженерных систем и ввода дома в эксплуатацию.

Ленточный фундамент: тонкости армирования

Монолитный ленточный фундамент армируют не только по стенам конструкции. В основание фундамента на песчаную подушку укладывают армирующую сетку, а затем – опалубку, камни, гравий, битый кирпич, а затем заливают все эту смесь бетоном.

Армированный монолитный фундамент очень сильно противостоит пучению почвы. Если такой армированный фундамент заложить ниже точки замерзания, то можно ожидать постройки прочного и долговечного фундамента. Если стенки фундамента выше 50 сантиметров, тогда они будут испытывать мощную одностороннюю боковую нагрузку грунта и потому такие фундаменты обязательно устраиваются с армированием.

Когда ленточный фундамент содержит полный каркас армирования, то арматуру нельзя прямо присоединять к открытому грунту и элементами опалубки. Это может спровоцировать появление ржавчины, что небезопасно для стальных конструкций арматуры, которая может вследствие этого прогнить и рассыпаться. Безопасный слой для защиты каркаса должен составлять не менее 45-75 сантиметров.

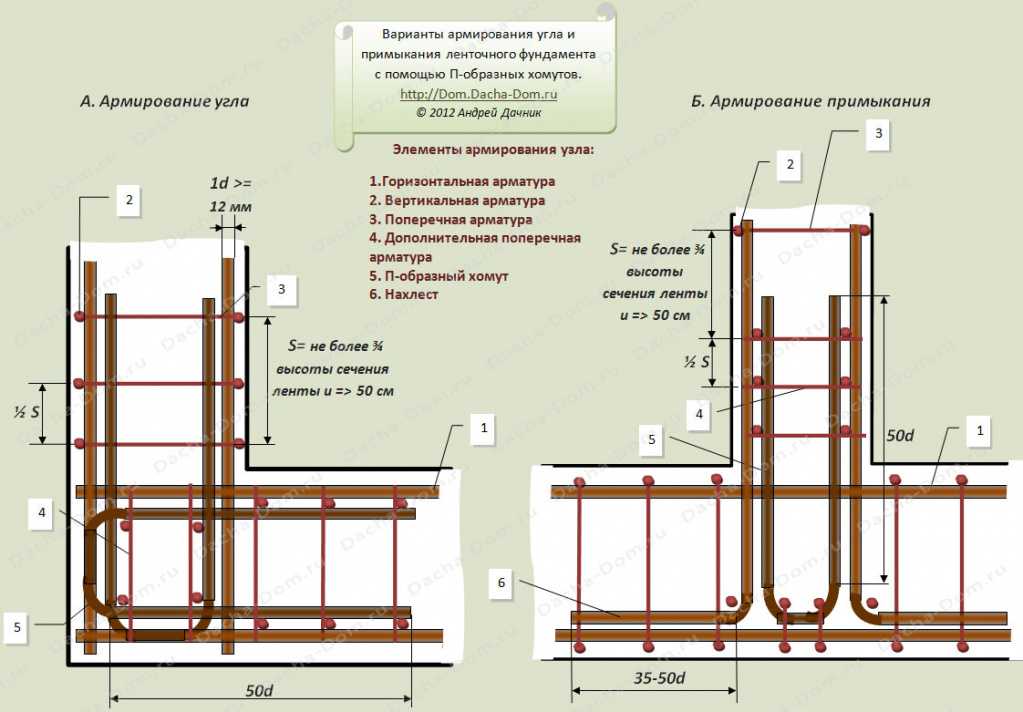

Углы армирования фундамента – это особое внимание строителей. Именно угловые конструкции испытывают усиленное напряжение. Для создания угловых изгибов необходимо на месте создания каркаса гнуть проволочные углы.Если армирование будет проводиться простым схватыванием проволокой прямых арматурных стальных прутков, тогда прочность конструкции будет на порядки ниже, и она не сможет стать монолитным каркасом. Фактически в таком случае можно получить, рассматривая ситуацию с инженерной точки зрения, несколько отдельных балок, а не общую монолитную армированную массу. Это резко снижает возможность сопротивления конструкции фундамента не только сжатию, но и самому опасному напряжению для бетонных сооружений — растяжению, боковым усилиям.

Если армирование проводится для тупого угла фундамента, тогда конструкция каркаса арматуры усиливается дополнительным сцеплением с внешней армирующей конструкцией, а также установкой хомутов в поперечном изготовлении.

Расчет армирования

Перед тем как начать армирование, важно рассчитать количество необходимых для его проведения, материалов. Для этого нужно определить необходимое сечение прутьев, используемых для армирования.

Если вы будет строить хозпостройку для хранения инвентаря или размещения небольшой мастерской, то вполне подойдет арматура сечением до 10-12 миллиметров. Если будет армироваться ленточный бетонный фундамент, тогда требуется большее сечение арматуры – от 15-20 миллиметров. Кроме того, арматура желательно должна иметь периодическое профилирование поверхности. Это создает дополнительную прочность армирующего каркаса. Прутья для дополнительного армирования, в том числе для вертикальной установки, могут быть тоньше – от 10 миллиметров в сечении.Если положен нижний продольный ряд, то расстояние до верхнего ряда, обычно составляет не меньше 30 сантиметров.

Для простоты расчетов предлагают отталкиваться от такого показателя: если длина одной части железобетонного элемента составляет 3 метра или немного больше, тогда самый меньший диаметр арматурного прутка должен быть 12 мм. Если учесть все нагрузки и равномерно распределить их по элементу, тогда требуется сделать два пояса армирования с прутком сечением от 12 мм.Какими будут диаметры поперечной арматуры? Если каркас армирования не более 80 сантиметров, тогда минимальное сечение арматуры составляет 8 мм.

Все эти расчетные данные являются ориентировочными. Как мы уже говорили, их можно использоваться для оценки требуемых работ, а не для конкретного дома, поскольку необходимо учитывать массу особенностей проекта дома. Прежде всего, особенности стен, веса кровли, внутренних секций, типа перекрытий.

Технология армирования

При армировании важно помнить одно важное строительное правило – бетон, раствор для заливки тела монолитного ленточного фундамента, прикрывает арматурный каркас по всем сторонам не менее чем на 50 миллиметров. То есть, если сечение фундамента составляет 400 на 400 миллиметров, то сечение каркаса будет 300 на 300 миллиметров.

Сборка каркаса проводится после заготовки необходимого прута с нужным сечением и поверхностью:

шаг в ленточном фундаменте армирования обычно не превышает 30-50 сантиметров;
стальные ребра жесткости надевают на арматурные прутки;
арматуру закрепляют по углам каждого из ребер;
закрепление проводят скрутками или специальными фиксирующими неразъемными элементами, в том числе применяют монтаж каркаса сваркой;
сечение каркаса должно быть четырехугольным;

после монтажа каркаса, его размещают в место, для укладки фундамента;
при закладке выдерживается отступ в 50 мм от дна и стенок траншеи;
под каждое четвертое ребро засыпают битый кирпич, камень или бетонные обломки для предотвращения изгиба.

Укрепление соединений каркаса

Для того чтобы соединить элементы каркаса используют несколько способов.

соединение внахлест предусматривает соединение арматуры по выпускам, длиной не меньше 50 сантиметров;

способом накладки арматуру соединяют при помощи обрезков арматуры, гнутых и П-образных хомутов с длиной примыкания к арматурным прутам по 50 см на каждую сторону.

Арматурный пояс может скрепляться

прямо;
угловым способом;
Т-образно.

Для того чтобы соединить арматуру, используют прочную вязальную проволоку, которая имеет диаметр сечения не меньше одного миллиметраМеталлические ребра арматурного каркаса закрепляют сверху проволочных скруток, одев на каркас перед соединением арматуры. Если идет соединение арматуры внахлест, размеры ребер немного увеличивают.

Если при соединении используется сварка, то места соединения могут испытывать проблемы с прочностью из-за сильного нагрева и придания им свойств хрупкой закаленной поверхности железа. Это в свою очередь может приводить к разрушению арматуры. Таким образом, сварочное крепление не рекомендуется при значительных нагрузках на конструкцию фундамента.

Металл и бетон в одной упряжке

Армирование фундамента, создание каркаса из металла или композитного прута, позволяет создать прочное и долговечное соединение бетона и металла или композита. Такие соединения выдерживают огромные нагрузки, служат более 100 лет и могут создавать прочный фундамент для любого типа дома.

В строительстве армированного фундамента важно знать свойства материалов и провести правильный расчет, применить последовательную технологию укладки каркаса. Без использования всех этих профессиональных знаний, армирование фундамента окажется малоэффективным и не сможет обеспечить прочность всей конструкции здания. Армирование фундамента позволяет уже несколько столетий при строительстве использовать все лучшие свойства двух наиболее распространенных строительных материалов – бетона и метала.

Правильное армирование фундамента :: «МеталлТорг»

23.03.2021

Возведение фундамента — один из основных этапов строительства, от которого во многом зависит долговечность дома. Строение простоит долгие годы, если под ним будет надежное и крепкое основание. В частном домостроении обычно используют железобетонный фундамент, ленточный или монолитный, в который заложена стальная арматура. Такие конструкции обладают высокой прочностью и несущей способностью, обеспечивают максимальную устойчивость дома и достаточно просты в изготовлении.

Армирование бетонного фундамента обязательно, без стальных элементов бетон не сможет компенсировать все нагрузки, оказываемые на основание.

Подготовка к работам

Перед строительством фундамента обязательно выполняется его расчет, который даст понимание, какие у основания будут размеры, сколько и какого диаметра необходимо арматуры. Для этого собирают исходные данные и рассчитывают нагрузки, под которыми подразумеваются длительные и кратковременные весовые воздействия на фундамент. При этом рассматривают абсолютно все возможные воздействия — вес стен, перегородок, перекрытий, крыши и других постоянных конструкций дома. Временные нагрузки могут быть от людей, мебели и снежного покрова, их также необходимо учитывать.

Выполнить полный инженерный расчет фундамента достаточно сложно, так как для этого необходимо произвести геологические изыскания, которые требуют использования специализированных инструментов. Они позволят узнать характеристики грунта, уровень грунтовых вод, климатические условия и другие факторы, которые могут оказывать воздействие на строение. Однако в частном домостроительстве на здания оказываются не настолько высокие нагрузки, как в многоэтажном, поэтому можно ограничиться общими рекомендациями. Для небольших зданий с низким весом фундамент обустраивают по примерным расчетам. Выполнить их можно с помощью специализированных калькуляторов, обычно размещенных на сайтах крупных строительных компаний.

При этом соблюдают следующие правила:

Основание фундамента закладывают ниже глубины промерзания почвы. Этот параметр индивидуален для каждого региона, уточнить его можно по соответствующей карте, приведенной в старом СНиП 2.01.01-82 (в новые правила от 1999 года она не включена).
Фундамент устраивают таким образом, чтобы масса строения равномерно распределялась по грунту. Если с монолитным основанием в этом плане проблем нет, то при возведении ж/б ленты фундамента необходимо учитывать стабильность и характеристики грунта. При подвижных почвах его ширину увеличивают или делают в основании армированную бетонную «подошву».
Любой бетонный фундамент обязательно армируют. Стальная арматура, смонтированная внутри бетона, компенсирует изгибающие воздействия и обеспечивает ему дополнительный запас прочности.

Работы по армированию выполняется строго согласно нормам и правилам СНиП 52-01-2003, который регламентирует тип, толщину и количество стальных прутков, минимальное расстояние между ними и другие конструктивные особенности.

Основные принципы

Независимо от типа фундамента, в нем должно быть заложено арматуры, совокупная площадь которых занимает не менее 0,1% от его поперечного сечения. Как показывает практика, для большинства частных домов оптимально подходят рабочие пруты диаметром 10 мм (при стороне до 3 метров) или 12 мм (свыше 3 м). Можно больше, но в этом случае стоимость материалов будет значительно выше.

Для хомутов, которые используются для соединения верхнего и нижнего арматурных поясов, обычно выбирают стержни размером 6-8 мм.

Арматурный каркас делают только из рифленых прутов (кольцевого, серповидного или смешанного профиля). Стержни с гладкой поверхностью не рекомендуется применять даже для хомутов. При армировании соблюдают следующие правила:

Арматуру размещают таким образом, чтобы она была распределена равномерно. Промежуток между прутками в поясе не должно быть более 400 мм. Шаг установки хомутов — до 300 мм. Но и располагать стержни слишком часто тоже не стоит: во-первых, уйдет много материала, во-вторых, могут быть проблемы с заливкой бетона. Наполнитель будет застревать в промежутках.
Для рабочей арматуры берут стальные прутки классом не ниже А400 (A-III), для хомутов рекомендуется выбрать А300 A-II.
Пруты связывают отожженной проволокой диаметром 0,8-1,4 мм. Метод вязки рекомендуется использовать для любых типов фундаментов. Сварка здесь недопустима, так как она ослабляет конструктивную прочность каркаса.
При монтаже арматурной сетки или каркаса необходимо отслеживать, чтобы все элементы конструкции после заливки были «утоплены» в бетоне, не находились близко от грунта и не втыкались в него. Для нормальной защиты металла от коррозии внешних воздействий достаточно бетонного слоя в 25-30 мм со всех сторон.
Если длины прута не хватает на всю протяженность каркаса, второй стержень укладывают внахлест. Соединение встык недопустимо. Нахлест должен быть не менее 20 диаметров используемого прутка (но не менее 25 см) для ленточного фундамента, не менее 40 диаметров — для монолитной плиты. В этом случае нагрузка будет равномерно распределена по всем элементам.
В любом фундаменте самые проблемные места, на которые оказывается повышенная нагрузка. Это углы, примыкание несущих стен и простенков. Чтобы обеспечить запас прочности, в конструкции обязательно делают дополнительное усиление. Хомуты в этом случае выступают в качестве рабочей арматуры, поэтому шаг их установки уменьшают в два раза. На углах стержень загибают с нахлестом не менее 0,6-0,7 м.

Сгибать металл лучше холодным способом, без использования паяльной лампы, чтобы не снизить качество материала. Если длины прутка не хватает, используют Г-образный хомут, каждая из сторон которого также должна быть не менее 60-70 см. Аналогично усиливаются примыкания простенков.

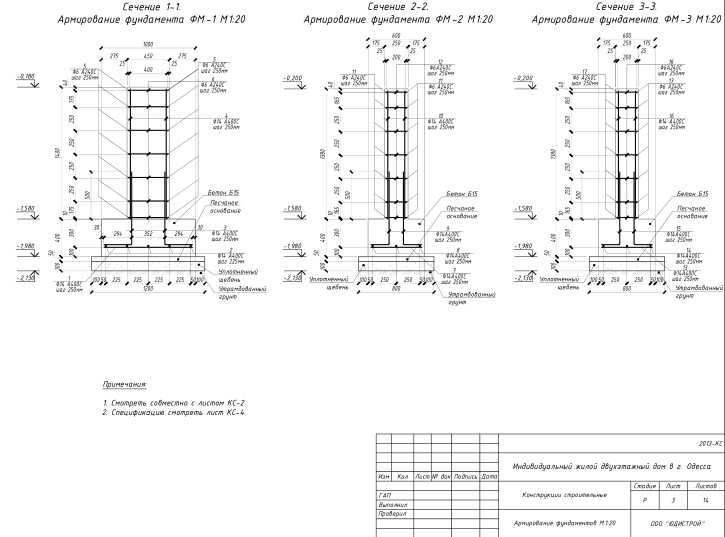

Перед работами рекомендуется предварительно разработать схему армирования с указанием всех размеров, используемых стержней и их диаметров, мест соединений, усилений и т.д. Это упростит расчет необходимого количества материалов. При подсчете рекомендуется добавлять 10-15% «про запас».

Особенности ленточного фундамента

Наиболее часто в частном домостроительстве используют ленточный фундамент, представляющий собой замкнутый контур по всему периметру здания с ответвлениями под простенки. Его строительство обходится гораздо дешевле, возводить его проще, быстрее, при этом не требуется большого количества стройматериалов и использование специализированной техники.

Главная конструктивная особенность ленточного фундамента: он имеет небольшую глубину и ширину, в то время как протяженность железобетонной ленты может достигать нескольких десятков метров. Такая конструкция в основном испытывает нагрузки от веса дома и от морозного пучения грунта в зимнее время, поэтому для конструкции высотой около 60-80 см достаточно двух арматурных поясов — сверху и снизу, укрепленных хомутами.

Для лент глубокого заложения (свыше 100 см) потребуется смонтировать уже три ряда. Рабочие пояса подвязывают горизонтальными и вертикальными перемычками. Это позволяет закрепить пруты в необходимом положении, а также распределить часть нагрузки в местах соединений.

Под дома на пучинистых грунтах или крупногабаритные строения ленточный фундамент изготавливают с подошвой, которая за счет распределения нагрузки по большей площади обеспечивает более высокую стабильность основанию и снижает риск значительных просадок. Ее также необходимо армировать по длине одним или двумя рядами рабочей арматуры, соединенных хомутами с основным каркасом.

Монолитная плита

Монолитный фундамент представляет собой цельную железобетонную плиту, изготавливаемую строго по СП 63.13330.2012. Такие конструкции обеспечивают самую надежную опору для дома. Но имеют один значимый недостаток: низкая прочность при изгибе или растяжении, которые возникают при неравномерных нагрузках. Закладка стальной арматуры в бетон позволяет решить эту проблему.

По основной площади армирование бетонного монолита выполняется равномерно. При толщине плиты до 150 мм арматура монтируется в виде сетки с одинаковыми ячейками, шаг укладки стержней — 200-400 мм. Для монолитов высотой от 150 мм создают металлический каркас из двух или трех рядов прутков, связанных хомутами. В местах повышенной нагрузки обязательно выполняют усиление:

Там, где будут установлены несущие перегородки, стержни укладывают в два раза чаще, с укороченным шагом.
На торцах фундамент армируется П-образными прутками, длина которых составляет минимум две толщины плиты.
Если в доме планируется обустроить подвал, в обязательном порядке связывают каркасы основания и стен дома. Делают это с помощью вертикальных прутков, так называемых выпусков. Стержни загибают под прямым углом на конце на две высоты плиты и вяжут к каркасу фундамента.

Сборку каркаса из арматуры необходимо проводить осторожно, чтобы не повредить гидроизоляционный материал и уплотненную песчаную подушку.

Технология изготовления армированного каркаса

Армирование выполняют после монтажа опалубки. При этом каркас можно сразу собирать непосредственно на месте. Или подготовить отдельные отрезки рядом и соединить их в траншее или котловане. Какой вариант выбрать, зависит от типа фундамента, глубины его заложения и условий строительной площадки. Например, сетку под монолит проще монтировать по месту, а каркас под высокую узкую ленту — отдельно.

Монтаж каркаса проводят в следующем порядке:

Первыми монтируют рабочие прутки нижнего пояса, приподнимая их на 5 см с помощью подпорок или обычных кирпичей.
Устанавливают поперечные стержни или заранее сформированные контуры, закрепляя их в требуемом положении отожженной проволокой с помощью пистолета или крючка для вязки или даже обычных плоскогубцев.
Собирают верхнюю часть, соединяя ее с остальной конструкцией.

Со всеми перечисленными работами вполне реально справится в одиночку, но лучше задействовать двух-трех человек.

Какую арматуру использовать

Сегодня некоторые производители предлагают стеклопластиковую арматуру из сверхпрочного пластика диаметром 4-18 мм и длиной до 12 м. При этом заявляют, что ее характеристики сопоставимы с параметрами стальных стержней, а легкий вес изделий не создает дополнительной нагрузки на основание фундамента.

Однако по опыту профессиональных строителей прочность стеклопластика гораздо ниже, чем у металла. Кроме того, арматура из стеклопластика плохо гнется и скручивается, при деформации сразу ломается, рифление разматывается. Рабочей она быть не может. Да и стоит этот материал в два раза дороже. Поэтому для фундамента лучше выбирать традиционные стальные прутки, приобрести которые можно в компании «МеталлТорг».

Возврат к списку

Бетонные фундаменты | Как армировать бетонный фундамент?

Многие домовладельцы не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветер и общая эрозия почвы со временем могут стать серьезной проблемой для владельцев недвижимости. К счастью, существуют решения, позволяющие предотвратить катастрофические сбои в большинстве ситуаций.

Зачем укреплять фундамент?

Основа дома — это то, чем является все остальное. Это должна быть прочная основа, способная выдержать все. Однако изменения в грунте под ним (например, вызванные наводнениями) или веса над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фундамент не выдерживает этих сдвигов и разрывов.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или строительный подрядчик даст конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Как построить железобетонный ленточный фундамент?

Наиболее важной частью арматуры в основании полосы является та, которая находится между основанием и фундаментной стеной, если базовая стена выполнена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. В этой ситуации армирование стены фундамента аналогично армированию бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента горизонтальными силами; а основание может быть бетонным или нет, при условии, что на его вершине, вдоль его средней оси, подготовлен паз для предотвращения скольжения стены фундамента по основанию.

Фундаментная стена должна быть смонтирована в деревянной опалубке. Простейший вид армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от низа опалубки и примерно на 2 см от боковых сторон. Во время укладки бетона стержни должны быть прочными, прикрепив их к небольшим бетонным блокам, связанным стальной проволокой, образующей основание.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку. Самый простой способ настройки стержней следующий, но есть риск их повреждения. Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, сплошных под углом менее 180° градусов.

Наиболее продуманное и надежное решение для армирования фундамента — это строительство цельного стального арматурного каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и изогнутыми стальными стержнями меньшего размера. через продольные стержни, расположенные на расстоянии около 30 см друг от друга. Бетон всегда должен содержать и покрывать арматурные стержни таким образом, чтобы он защищал их от ржавчины, оставаясь около угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является укрепление фундамента в целом. В этом случае можно следовать процедуре, упомянутой выше, для усиления базовой и базовой системы. Это также самое дорогое решение. Есть два экземпляра. В растворе железобетонные основания и стены железобетонных фундаментов заливаются отдельно, два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении и стена основания, и стена основания усилены так, что клетка между ними является непрерывной. Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.

Компания Spaulding Concrete занимается укладкой бетонных фундаментов в районе залива Сан-Франциско уже более тридцати лет. На протяжении многих лет мы заливали сотни и сотни фундаментов домов, коммерческих и сельскохозяйственных объектов. Чем сложнее проект, тем усерднее мы работаем, чтобы предоставить реальные решения и самые современные решения. Мы сотрудничаем с каждым клиентом от концепции до завершения, что позволяет нам разрабатывать и реализовывать планы, которые соответствуют или превосходят цели нашего клиента. Наша команда по проектированию бетона состоит из высококвалифицированных, опытных оценщиков и мастеров, которые усердно работают, чтобы свести к минимуму проблемы и обеспечить соблюдение графика. Обладая всеми ресурсами, доступными для завершения вашего проекта благодаря прочным связям с ведущими поставщиками, мы являемся единым поставщиком любого типа бетонного фундамента. Для всех наших продуктов и услуг мы используем новейшие отраслевые технологии, поэтому вы можете быть уверены, что ваш проект будет завершен вовремя и в соответствии с кодом. Когда придет время финишировать и занимать место, вы можете рассчитывать на нашу высококвалифицированную команду, которая хорошо разбирается во всех аспектах отрасли. Компания Spaulding Concrete предоставит услуги, если вам нужен опыт работы с конструкционным бетоном любого типа. до запланируйте бесплатное предложение , позвоните или свяжитесь с нами сегодня! Мы гордимся тем, что обслуживаем Оринду, Лафайет, Морагу, Плезант-Хилл, Конкорд, Мартинес, Питтсбург, Антиохию, Брентвуд и прилегающие районы.

основные моменты и полезные советы

Типы армирования фундамента. Требования к арматурным деталям. Технические особенности монтажа арматуры для различных конструкций фундамента.

Бетон превращается в железобетон благодаря армированию фундамента . Специфическая конструкция железобетонных фундаментов позволяет им воспринимать нагрузки, направленные не только на сжатие, но и на изгиб и растяжение.

Как правильно армировать фундамент

Во-первых, арматурные стержни должны быть чистыми, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. Каркас имеет два вида детализации (для определенных целей): оперативную и распределительную. Назначение эксплуатационного армирования состоит в восприятии внешних нагрузок и собственного веса здания. Распределительное армирование распределяет нагрузку на весь каркас.

Соединение фитингов осуществляется сваркой или пучками проводов. Из соображений надежности чаще применяют сварку. Но если предполагаемая нагрузка на фундамент небольшая, можно обойтись вязальной проволокой. В основном арматурный каркас крепится по углам фундамента. Если диаметр арматурных стержней не менее 25 мм, их скрепляют точечной сваркой или проволокой. Если их диаметр превышает 25 мм, применяется дуговая сварка.

Помните: по всему каркасу не менее половины стыков арматуры должны быть загерметизированы; в углах рекомендуется соединить все стыки.

Если ваша арматура имеет диаметр не более 40 мм, соединение выполняется с накладкой, при этом сварной шов не должен быть слишком коротким, иначе крепление может быть разрушено. Для любого типа фундамента лучше использовать ребристые стержни, так как они прочно соединены с бетоном.

Если будущий одноэтажный дом легкий и узкий, можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), необходимо использовать арматуру 12 мм.

Армирование монолитных ленточных фундаментов

В зависимости от ширины и высоты ленточного фундамента армирование может выполняться в два и более слоев сетки с шагом 6-10. При работе с типовым ленточным монолитным фундаментом шириной 16 дюймов и высотой 20 дюймов горизонтальная и вертикальная сетчатая отсыпка может составлять 4-6 дюймов со всех сторон. В случае высокого фундамента вертикальное расстояние между горизонтальными стержнями арматуры может составлять от 12 до 16 дюймов.

Горизонтальное расстояние между вертикальной арматурой может быть равно 12 дюймам или более, а расстояние до края бетона составляет ? — по 4 с каждой стороны. В результате количество армирующих сеток и шаг между ними рассчитывают исходя из нагрузки на фундамент.

Армирование фундамента сваи

Армирование фундамента сваи довольно простое. Здесь достаточными деталями армирования фундамента являются 4-6 длинных ребристых стержней арматуры и несколько тонких гладких стержней для их точного связывания. Длинный стержень должен иметь диаметр 10-12 мм, для гладкого достаточно 6 мм. Если пирс слишком узкий (например, 5 дюймов), его можно усилить двумя стержнями. При длине пирса 5-7 футов арматурные стержни можно связывать на расстоянии 16-20 дюймов. Если фундамент строится под тяжелое здание, то стыки должны быть заварены. Армирование фундамента простенка делается так, чтобы после заливки бетона брусья выступали на 4-8 сантиметров. Таким образом, к нему удобно приклеивать детали арматуры ростверка.

Свайный фундамент армирован аналогично столбчатому фундаменту. Разница лишь в том, что вертикальная арматура располагается по кругу, а не по квадрату. Можно использовать 3-5 прутков диаметром 10 мм.

Технология армирования фундамента

Процесс возведения армированного фундамента в целом не сложен, конечно, если вы уже определились с размещением арматуры.

Сначала подготовьте арматурные стержни необходимой длины, в том числе тонкие стержни для вязки. Стержни согнуты для установки в углах.

В траншею, вырытую под фундамент, на песчаное основание укладывают арматурные стержни нижнего ряда. Чтобы обеспечить необходимое расстояние между будущим фундаментом и брусьями, последние просто укладываются на заложенные в песок кирпичи. Стержни связаны между собой в единую нить по длине, а также поперек в горизонтальной плоскости. При этом строго соблюдают расстояние между несущими стержнями по ширине и выравнивают части каркаса по осям фундамента.

Вертикально расположенные поперечные стержни приклеиваются к нижним стержням, без выступов из бетонной подошвы внизу. Однако они просто прислонились к краю траншеи на время.

Далее монтируются верхние опорные стойки. Для этого их подвешивают и закрепляют, например, на уложенных поперёк траншейных палках, а затем связывают поперечными брусками в раме.

Горизонтальные поперечные стержни так же привязываются к верхним стержням арматуры.
