Чем закрыть фундамент снаружи: выбор материала и монтаж

После строительства дома возникает вопрос, чем стоит обшить фундамент. Обычно вопрос, чем закрыть фундамент, решается на этапе внешней отделки. Причём в отделке нуждается как монолитный ленточный фундамент из бетона, так и фундамент столбчатого типа.

Содержание

  • 1 Облицовка столбчатого фундамента
  • 2 Отделка цоколя
  • 3 Утепление цоколя
  • 4 Классические варианты отделки

Облицовка столбчатого фундамента

Сейчас очень распространены фундаменты столбчатого типа, когда основание дома делается не сплошным, а в виде рядов опор. К таким фундаментам относятся винтовые столбчатые, фундаменты СИП, классические столбчатые фундаменты, фундаменты из стандартных свай из бетона и многие другие. Промежутки между сваями лучше чем-то закрыть.

Закрытый свайный цоколь

Лучшим выбором для того, чтобы зашить цоколь, будет монолитная стенка из бетона или камня. Она будет держаться на сваях, и обеспечит стабильное положение их в пространстве, и способна надёжно закрыть подвал от попадания пыли, грязи и грызунов. Это очень важно для домов из каменных материалов, из газобетона. Сваи могут смещаться относительно друг друга из-за подвижек грунта, и в стенах дома возникнут трещины. Чтобы этого не возникало, после устройства свай возводят монолитную стенку-цоколь из бетона, которая связывает сваи воедино и обеспечивает жёсткость конструкции. Её строят до возведения стен дома.

Перед возведением монолитного цоколя из бетона на пучинистых грунтах (глины и суглинки) проводят подготовительные работы. Вначале отрывают грунт на глубину полметра и шириной на полметра в каждую сторону от свай по всему периметру фундамента. Затем в этот котлован укладывают геотекстиль, выпуская в каждую сторону на полметра за края ямы.

Под сваи предварительно укладывают листы геотекстиля 1х1 метр, вырезав в каждом отверстие под неё. Выступающие края геотекстиля затем нужно закрыть отмосткой и стяжкой подвала.

После этого в получившийся котлован засыпают песчано-гравийную смесь и трамбуют её. Сверху делают слой гидроизоляции, ставят опалубку, монтируют арматуру и заливают цоколь. При строительстве отмостки нужно проложить дренаж поверх геотекстиля. Далее цоколь можно зашить любым из способов, описанных далее, или просто красят.

Отделка цоколя

Цоколь, облицованный профнастилом

Для отделки цоколя используют разнообразные материалы. Главное требование – чтобы они были достаточно прочными и выдерживали пребывание в воде.

Оптимально обшивка фундамента проводится специальным сайдингом для цоколя или закрывается профильным металлическим листом. Сайдинг имитирует классические каменные материалы, использующиеся для цоколя – бутовый камень, кирпич, плитняк и т.д.

Профнастил неярких цветов для цоколя также будет выглядеть достаточно красиво. Главное их достоинство – они легко отмываются от пыли и грязи, и ваш цоколь будет всегда иметь презентабельный вид. Сайдинг может быть металлическим, пластиковым. Лучше использовать специальный сайдинг для цоколя, сайдинг для стен здесь не подойдёт.

Перед началом работ необходимо установить обрешётку. Её делают из деревянных брусков сечением 50х50, которые нужно обработать составом против гниения и грибка, или специальных пластиковых направляющих. Так как бруски будут находиться во влажной среде со слабой циркуляцией воздуха, обрабатывать их специальными составами обязательно!

Лист винилового сайдинга

Бруски крепят к сваям или монолитному цоколю дома при помощи саморезов. Шаг крепления зависит от типа панелей сайдинга. Обычно используют крупнолистовой сайдинг с шагом крепления брусков 30 см, это же правило подходит и для профнастила. Затем в нижней части закрепляют металлический уголок. Уголок должен быть выше отмостки, поэтому её можно сделать заранее и выровнять под уголок внутренний периметр.

После этого к брускам крепят сайдинг или профнастил, обрезая его по нижнему уголку, а сверху выдерживают прямую линию. Профнастил крепят с перехлёстом листов на две волны. Заделывают углы, оформляют окошки с откосами. В завершение работ устанавливают отлив в верхней части, чтобы под сайдинг не попадала вода.

Утепление цоколя

Прежде чем закрыть фундамент дома снаружи сайдингом, необходимо позаботиться о его утеплении. Особенно это важно, если вы будете делать тёплый подвал. Все работы по утеплению производятся снаружи экструдированным пенополистиролом.

Для ленточных фундаментов утеплять нужно на глубину промерзания грунта. Для свайных фундаментов необходимо также утеплить отмостку на полметра от стен и пол подвала на расстоянии не менее глубины промерзания грунта от цоколя.

Если приходится крепить утеплитель к сваям, без монолитного цоколя, предварительно зашивают основание. Удобнее всего использовать стекломагниевые листы – они выдерживают пребывание даже в воде, морозостойкие и достаточно прочные. Их крепят к сваям, затем закрывают пароизоляцией и крепят пенопласт. После этого устанавливают бруски для сайдинга, притягивая насквозь саморезами через пенопласт к сваям, и устанавливают сайдинг.

Для монолитного цоколя и фундамента можно просто крепить пенополистирол снаружи, ниже уровня грунта закрывая его гидроизоляцией. Через него к бетону крепят направляющие для сайдинга.

Рекомендуем посмотреть видео о том, как правильно утеплить цоколь своими руками.

Классические варианты отделки

До широкого распространения сайдинга были в ходу такие варианты отделки цоколя дома, как облицовка керамической плиткой, каменными плитными материалами, облицовка кирпичом. Все они проигрывают по цене сайдингу примерно в 2,5 раза и значительно более – по скорости возведения. Кроме этого, облицовка плиткой и каменными плитными материалами не позволит выполнить монтаж утеплителя.

Как вариант – можно использовать стандартные системы вентилируемых фасадов под плитку, но в этом случае плитка может подвергаться нагрузкам на изгиб и ударам, так как цоколь уязвимое место, и будет разрушаться. Поверх любого типа отделки цоколя устанавливается отлив по всему периметру здания.

Керамическую и каменную плитку необходимо крепить на специальный клей для фасадов и цоколей. Поверхность предварительно выравнивается штукатуркой цементным раствором.

Рекомендуем посмотреть видео, демонстрирующее процесс монтажа облицовки.

Штукатурят по сетке, которая надёжно крепится к цоколю и даёт дополнительную опору от сдвига для тяжёлой плитки или каменных материалов. Внизу перед началом укладки ставят уголок-отлив из оцинкованного железа, как для сайдинга.

Кладку из кирпича ведут от уголка 125х125 мм, который приваривается снаружи на закладных элементах к столбчатому фундаменту или цоколю из бетона по уровню. Отделку кирпичом можно делать с утеплителем, если предварительно отнести уголок от столбчатого фундамента на толщину утеплителя при помощи металлических вставок, и после приваривания уголка утепляют. Ведут кладку в половину кирпича. Кирпич используют без отверстий, не силикатный, лучше использовать клинкер. Кладка на цементный раствор с перевязкой в полкирпича, с выдерживанием рисунка, если таковой имеется в проекте.

Каждые четыре ряда в кладку из кирпича укладывается арматурный пруток, и крепятся анкеры к сваям столбчатого фундамента или цоколю с шагом не менее чем в полтора метра.

видео-инструкция по монтажу своими руками, фото и цена

Цоколь является той частью фундамента, которая выполняет две функции – декоративную и защитную. От того, насколько устойчив к неблагоприятным условиям переход от стен к грунту, будет зависеть и долговечность всего здания, не говоря уже о его эстетических свойствах. Далее мы рассмотрим, как закрыть цоколь в свайно – винтовом фундаменте.

Отделка свайного фундамента фасадными плитами

Винтовой фундамент имеет ряд достоинств, в частности следует отметить, что он проветриваемый, к тому же дом защищен от холода воздушной подушкой. При этом цоколь убережет строение от попадания под него снега и влаги.

Существует два вида выполнения цоколя:

  • Навесная облицовка;
  • Мелкозалубленный монолитный ленточный цоколь.

Далее мы рассмотрим особенности и технологию возведения обеих видов цоколя.

Содержание

Цоколь свайно-винтового фундамента

Пожалуй, наиболее популярным и в то же время практичным способом отделки фундамента является возведение навесного цоколя. Принцип конструкции заключается в креплении листовых облицовочных материалов к обрешетке, которая в свою очередь крепится к сваям (см.также статью “Гидроизоляция цоколя фундамента – защитим свой дом”).

Зазор между цоколем и почвой

Достоинства

Навесная облицовка обладает рядом достоинств, среди которых можно выделить следующие:

  • Высокая скорость возведения и простой монтаж, который можно выполнить своими руками. За один рабочий день два человека смогут закрыть фундамент дома размером 6х6м.
  • Минимум денежных затрат. Закрыть фундамент навесным цоколем стоит в несколько раз дешевле, чем возведение ленточного фундамента.
  • Хорошая вентиляция и при этом защита от сырости. Так как подпольное пространство проветривается, исключается возможность возникновения плесени в прохладное время года.
  • Отличный внешний вид. Современные материалы имитируют дерево и дорогостоящий камень.

Схема устройства навесной конструкции

Изготовление навесной конструкции

Инструкция по изготовлению цоколя навесного типа, выглядит следующим образом:

  • В первую очередь необходимо выполнить обрешетку. Для этого на сваи крепится металлический ли деревянный каркас. Если обрешетка делается деревянной, то необходимо предварительно пропитать ее антисептиком. Металлические элементы должны пройти антикоррозийную обработку.
  • Прежде, чем закрыть цоколь свайного фундамента, желательно выполнить отсыпку песком места стыка цоколя и почвы. Глубина отсыпки может составлять 500-700 мм.
  • Затем к обрешетке крепится облицовочный материал, к примеру, плиты из асбестоцемента, листовой шифер или специальные фасадные утепленные плиты.
  • Далее следует аккуратно свести углы конструкции.
  • После этого устанавливаются остальные доборные элементы.

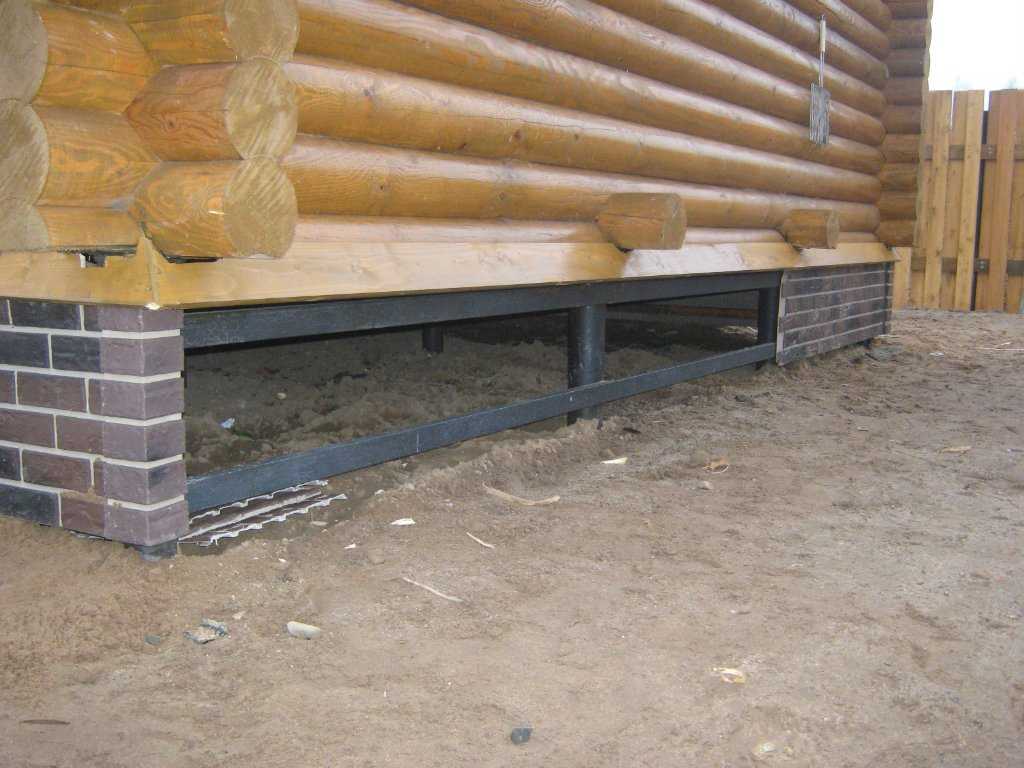

Металлическая обрешетка

Обратите внимание! Между цоколем и почвой необходимо оставить зазор около 5-8 см. В противном случае, цоколь может повредиться в результате морозного пучения грунта.

Мелкозаглубленный ленточный монолитный цоколь

Принцип данного метода заключается в том, что по периметру дома выполняется заливка мелкозаглубленного ленточного фундамента, поверх которого возводится кладка из кирпича или другого материала. Поле возведения такого цоколя, выполняется его финишная отделка.

Достоинства

У капитального цоколя имеется много достоинств:

  • Данный метод является более «теплым», благодаря чему можно не тратиться на утеплитель.
  • Кирпичная кладка более надежна и долговечная, чем навесная конструкция. К тому же, она не повреждается при ударах.
  • Эстетический вид. Такую отделку можно выполнить любыми материалами, как натуральными, так и имитирующими дерево и камень.

Недостатки

Наряду с достоинствами, у такой конструкции имеется несколько существенных недостатков:

  • Ленточный цоколь невозможно возвести на местности с большим перепадом высот и уклоном.
  • Строго запрещено создавать капитальный цоколь на пучинистых грунтах.
  • Цена такого цоколя в несколько раз выше навесной конструкции.

Ровный фундамент

Возведение цоколя

Цоколь на ленточном фундаменте бывает трех типов:

  • Ровный, который располагается вровень со стеной дома.
  • Выступающий, который создает небольшой выступ из стены. Чаще всего его применяют в деревянных домах или в тех случаях, когда нужно создать теплый подпол. Для этого на выступе монтируют сток и гидроизолируют фундамент.
  • Западающий, когда выступает фундамент, а не цоколь. В этом случае нет необходимости защищать цоколь от воды отливом.

Порядок работы выполняется следующим образом:

  • Работу нужно начинать с разметки по периметру дома, которая выполняется в соответствии с выбранным типом цоколя.
  • После этого выкапывается траншея на глубину 0,4-0,5 метра.
  • Стены траншеи необходимо гидроизолировать при помощи пергамина или толя.
  • Затем траншея засыпается песком на толщину около 0,2 метра.
  • Следующим шагом является монтаж опалубки на высоту около 10 см над уровнем почвы.
  • После этого кладется нижний слой арматуры и заливается бетон.
  • Затем укладывается верхняя арматура и выполняется окончательное бетонирование.
  • После застывания бетона выполняется кладка из кирпича или шлакоблока необходимой высоты.

На этом возведение цоколя завершено, однако, чтобы он получил презентабельный вид, его следует облицевать каким либо отделочным материалом.

На фото – цоколь отделанный профлистом

Обшивка цоколя профлистом

В качестве примера рассмотрим облицовку цоколя фундамента профлистом и вместе с тем его утепление. Профлист представляет собой эстетически привлекательный, прочный и недорогой материал.

Материалы

Для выполнения обшивки профлистом, понадобятся следующие материалы:

  • Профлист толщиной 0,6 мм;
  • Металлический направляющие или деревянные бруски для обрешетки;
  • Уголок для отделки краев профлиста;
  • Пенопласт;
  • Вентиляционные решетки
  • Анкер-дюбели.

Совет! При обрезке листов болгаркой, искры портят покрытие материала, что может со временем привести к коррозии профлиста. Поэтому обрезать листы лучше ножовкой или ножницами по металлу.

Инструменты

Также, для выполнения работы понадобятся следующие инструменты:

  • Дрель;
  • Шуруповерт;
  • Болгарка;
  • Ножницы по металлу;
  • Молоток.

Схема монтажа утеплителя и профлиста

Утепление и отделка

Работа по отделке цоколя выполняется в следующем порядке:

  • В первую очередь стены следует покрыть битумным праймером или битумной мастикой.
  • Затем монтируются вертикальные планки обрешетки, толщина которых должна соответствовать толщине утеплителя. Шаг обрешетки составляет 40-60 мм. Торцы планок необходимо выровнять по горизонтали при помощи уровня.
  • Далее между планками фиксируется утеплитель. Для этого можно использовать крепежи «зонтики».
  • Поверх утеплителя крепится гидроизоляционный слой. К примеру, можно использовать полиэтиленовую пленку, которая крепится степлером к рейкам. При этом гидроизоляцию нужно завести и на торцы утеплителя.
  • Затем профлист крепится к металлическим или деревянным стойкам при помощи саморезов. При этом нужно использовать влагонепроницаемые прокладки.
  • Далее монтируются уголки, которые скрывают срез профлиста.
  • Сверху конструкции монтируется финишная планка, которая придаст цоколю законченный вид.

Вентиляционная решетка

Обратите внимание! В цоколе необходимо выполнить несколько вентиляционных окошек, напротив которых нужно выполнить вырезы в профлисте и закрепить в них вентиляционные решетки.

Вывод

Рассмотрев оба варианта изготовления цоколя для фундамента свайного типа, становится ясно, что проще всего сделать навесную конструкцию (см.также статью “Качественная и красочная облицовка цоколя свайного фундамента – какие материалы использовать и как выполнить их монтаж”). Однако, если дом необходимо хорошо утеплить, то данный метод не годится. В таком случае придется возводить капитальный цоколь, который требует гораздо больших затрат времени и средств.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

Каковы требования к толщине ленточного фундамента?

🕑 Время прочтения: 1 минута

Толщина ленточного фундамента зависит от ряда факторов, таких как водопроницаемость, тип грунта и глубина заложения. Обсуждаются требования к толщине ленточного фундамента в зависимости от условий нагрузки и глубины заложения.

Рис.1: Ленточный фундамент

Состав:

  • Требования к толщине ленточного фундамента
    • Толщина ленточного фундамента, несущего малую нагрузку
    • Толщина ленточного фундамента, несущего большую нагрузку
    • Толщина глубокого и широкого ленточного фундамента

Толщина ленточного фундамента, несущего малую нагрузку

7

  • Обычно толщина ленточного фундамента равна выступу от поверхности фундамента или стены, но не менее 150 мм. Эта минимальная толщина устанавливается для того, чтобы ленточный фундамент обладал достаточной жесткостью и, следовательно, мог перекрывать слабые карманы в грунте.
    Кроме того, чтобы выдерживать продольные силы, создаваемые тепловым сжатием и расширением, а также движениями влаги фундаментной стены. Если тип грунта под фундаментом глинистый, то вздутие глины может быть большим и оказывать давление на фундамент. Что необходимо установить минимальное ограничение на ленточный фундамент.

    Толщина ленточного фундамента, воспринимающего большие нагрузки

    Если ленточный фундамент воспринимает большие нагрузки, то толщину фундамента контролируют по его прочности, чтобы выдерживать поперечные и изгибающие моменты, которые могут привести к разрушению выступа фундамента.
    Рисунок 2 объясняет изгиб и разрушение при сдвиге соответственно. Если арматура не заделана в ленточный фундамент, то разрушение залегания ленточного фундамента будет контролировать его толщину.

    Рис. 2: Разрушение ленточного фундамента при изгибе и сдвиге

    Разрушения при изгибе можно избежать, если использовать бетон достаточной толщины. возможно применение ступенчатого или наклонного перехода на заданную толщину от лицевой стороны стенки к ширине дна.
    Иногда ленточный фундамент проектируют консервативно, выбирая толщину, препятствующую развитию напряжения на нижней стороне ленты. Такая толщина обычно равна удвоенной проекции полосы.
    Однако учитывается распределение нагрузки на основание ленточного фундамента под углом 45 градусов. И в соответствии с этим распределением нагрузки небольшое напряжение растяжения в основании фундамента допустимо, но его величина неизвестна.

    Толщина глубокого и широкого ленточного фундамента

    Если глубина и ширина ленточного фундамента велики, необходимо учитывать экономичное использование бетона при учете толщины фундамента. Это связано с тем, что может использоваться значительное количество бетона, который не способствует передаче нагрузки от стены на грунт под фундаментом.
    Количество бетона, используемого при строительстве фундамента, можно уменьшить, сделав выступ фундамента ступенчатым. Однако сооружение опалубки для ступенчатого строительства будет дорогостоящим и может превысить стоимость дополнительного бетона, используемого, когда не используются ступенчатые выступы.
    Что касается наклонных выступов ленточного фундамента, то это улучшит экономичность фундамента, если отношение уклонов не превышает одного вертикального к трем горизонтальным.
    Если уклон проекции фундамента больше 1 по вертикали на 3 по горизонтали, то требуется опалубка, которая явно увеличивает стоимость строительства.
    В случае сильно нагруженного или широкого ленточного фундамента рекомендуется провести сравнение стоимости неармированного ленточного фундамента и армированного ленточного фундамента. Это связано с тем, что первое привело бы к большей экономии именно в этом случае, когда глубина фундамента увеличивается, чтобы достичь продувки слоя слабого грунта.
    Кроме того, стоимость бетона, используемого в случае неармированного бетона, меньше, чем в случае использования армированного ленточного фундамента. Поскольку последний должен соответствовать требованиям прикладного кода, тогда как соотношение 1:9бетон можно использовать для неармированного бетонного основания в неагрессивном грунте.

    Понимание того, как типы фундамента влияют на просадку

    Типы фундамента и риск просадки

    Как типы фундамента и просадка связаны друг с другом? Разные типы фундаментов имеют разные признаки просадки. Часто тип фундамента более подвержен различным типам оседания или осадки и требует другого подхода к обработке.

    Большинство домов и легких бытовых построек строятся на мелкозаглубленных фундаментах. По определению мелкозаглубленный фундамент – это когда глубина равна или меньше ширины фундамента. Неглубокие фундаменты обычно используются там, где нагрузка на конструкцию относительно мала по сравнению с несущей способностью поверхностных грунтов. По сути, когда почва может выдержать больший вес, чем конструкция, которую вы размещаете на почве. Глубокие фундаменты, напротив, используются для размещения подушек на более слабом грунте или там, где требуются значительно более высокие нагрузки.

    Авторские права на изображения Civil E Blog; https://civileblog. com/

    Ленточный фундамент

    Ленточный фундамент — это тип мелкозаглубленного фундамента , используемый для обеспечения полосы поддержки линейной конструкции, такой как стена . Ленточные фундаменты применяются во многих грунтах. Они особенно подходят для легких структурных нагрузок, например, в жилых домах. В большинстве случаев используется массивный бетонный ленточный фундамент. Когда ленточный фундамент выходит из строя, это часто происходит из-за того, что оседание привело к тому, что полоса просела в одном углу или по всей длине стены . Это может быть следствием либо усадки глинистой почвы, либо избытка воды, например, протекающих дренажей.

    Компания Geobear наиболее часто использует наши геополимерные растворы для обработки домов, подвергшихся просадке. Мы идентифицируем пораженный участок с помощью исследования почвы и разрабатываем решение, предусматривающее введение луковиц геополимерного материала через определенные промежутки времени под ленточный фундамент . Материал расширяется и образует прочную основу под существующей полосой, предотвращая дальнейшее смещение (оседание). Решение обычно используется перед подкреплением, которое является более старым традиционным методом.



    Фундаменты на подушках

    Фундаменты на подушках представляют собой прямоугольные или круглые подушки , используемые для поддержки локальных нагрузок, таких как колонны. Разрушение подушки встречается реже, чем оседание ленточного фундамента. Когда сбой все-таки случается, есть несколько возможных причин. Иногда осадка происходит, когда нагрузка от здания больше, чем может выдержать подкладка и грунт. Уплотнение почвы может привести к выходу из строя подушки. Проседание может также произойти из-за эрозии из-за избытка воды.

    Геополимерный раствор Geobear может укрепить грунт под подушкой, чтобы предотвратить дальнейшее движение. Мы вводим материал на несколько глубин под подушку , в зависимости от размера слабого грунта. Когда раствор затвердевает, он создает прочную основу под фундаментную подушку. Выбранный материал обеспечивает дополнительную несущую способность грунтов, позволяя воздействовать на существующий плитный фундамент более высокими нагрузками. Это идеальное решение, когда строится новый этаж или крыша.

    Сплошной фундамент

    Сплошной фундамент состоит из железобетонных плит, которые покрывают большую часть или всю площадь здания . Они распределяют нагрузку от ряда колонн или стен по площади фундамента. Подобные фундаменты обычно используются для легких бытовых построек на более бедных почвах. Поскольку плотные фундаменты более склонны к усадке со временем, они спроектированы таким образом, чтобы выдерживать движение вниз. Чрезмерное движение вниз может быть вызвано плохое уплотнение насыпного материала под ним или попадание воды через трещины , вызывающие образование пустот.

    Когда это произойдет, Geobear разработает решение, при котором геополимерный материал вводится непосредственно под плиту в виде сетки через пораженную область.
