Для правильной укладки цементного раствора существуют разные правила и рекомендации. Они позволяют повысить качество и долговечность бетонной конструкции. При вибрировании бетона осуществляется вспомогательный процесс, который позволяет достичь требуемой текучести и утрамбованности заливки. Вибрированием удаляются воздушные пузырьки из цемента, чем повышается его плотность и однородность.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Вернуться к оглавлению

Признаки достаточного уплотнения бетонной массы

Один из признаков – отсутствие пузырьков в бетонной смеси.

Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

отсутствует оседание жидкого конгломерата;
на поверхность всплывает цементное молоко с песком;
отсутствуют пузыри воздуха;
после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Вернуться к оглавлению

Правила вибрирования

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
После извлечения механизма не должно оставаться воронки.

Вернуться к оглавлению

Виды вибрационного оборудования

Глубинный вибратор для уплотнения бетонных смесей.

Классификация вибрационных машин состоит из трех типов.

Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Вернуться к оглавлению

Процесс вибрирования

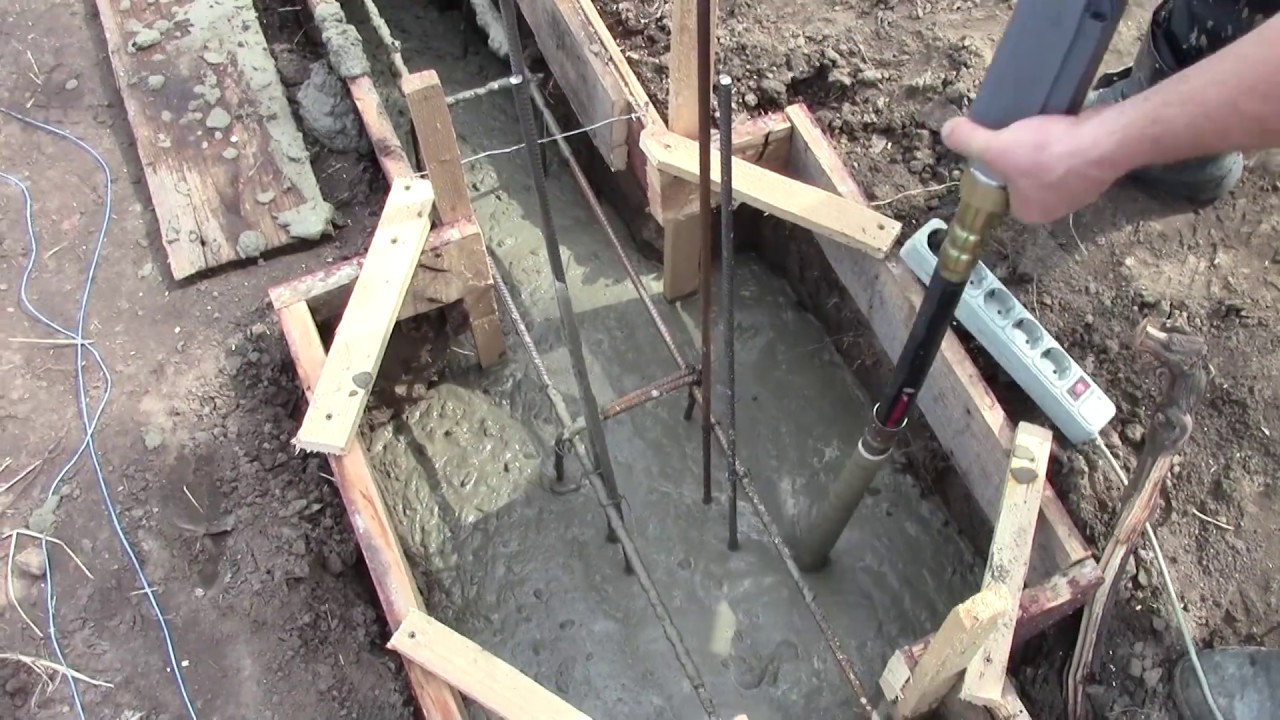

Уплотнение бетона глубинным вибрированием.

Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Частота колебаний – это главный параметр. Он может изменяться в широком диапазоне и определяется типом вибратора. Частотность колебаний по-разному действует на разноразмерные частицы заполнителя. Прежде чем вибрировать бетон, следует тщательно подобрать инструмент в зависимости от крупности наполнителя.

Вернуться к оглавлению

Когда нельзя вибрировать?

Есть ситуации, когда вибрирование бетона недопустимо. Иногда нужно получить облегченный состав. Для этого вводятся специальные пенообразователи и прочие химические вещества. С их помощью смесь насыщается воздухом. Вибрирование бетона только разрушит действие порообразователя и не позволит достичь цели.

Не рекомендуется вибрация слишком подвижного раствора. Такое действие вызовет его расслоение, а не уплотнение.

Вернуться к оглавлению

Вывод

Таким образом, для выбора характера и частоты колебаний следует ориентироваться на максимальный размер заполнителя в смеси. Целесообразно подвергать форму действию нескольких вибраторов, работающих на одной частоте. При этом частицы заполнителя разного размера будут двигаться с разной интенсивностью, и уплотнение произойдет равномерней.

Итоговый продукт будет максимально соответствовать требованиям.

важная составляющая качества бетонных конструкций

Одним из эффективных методов, с помощью которого происходит процесс уплотнения цементного раствора, считается вибрирование бетона. Этот обязательный технологический процесс, влияющий на эксплуатационные характеристики бетонной конструкции. Основные советы в этом вопросе дают специалисты, работающие по регламенту порядка и норм укладки растворов — СНиП 3.03.01—87.

Преимущества процесса

Процесс уплотнения в бетоне наделен рядом преимуществ:

Вибрированием уменьшается пористость бетонного камня. Как известно, пустоты в жидкой пульпе составляют 1-2%. Если их не убрать, они заполняться воздухом, цемент потеряет прочность и водонепроницаемость. Вибрационные воздействия способны решить эту проблему. Высокочастотные механические колебания с малой амплитудой повышают подвижность жидкой пульпы, что вызывает отток пузырьков воздуха.
Вибрационные колебания позволяют повысить вязкость пескобетонной массы и не допустить расслоения. Таким образом, готовый бетонный камень будет более однородным. Кроме того, колебательные движения повышают текучесть жидкой массы, что позволяет ей более равномерно заполнять форму опалубки. Вибрирование бетона позволяет получить готовый, устойчивый к растрескиванию, механическим воздействиям, сезонным колебаниям температуры и прочим негативным факторам окружающей среды, с повышенным сроком эксплуатации продукт.

Вернуться к оглавлению

Признаки достаточного уплотнения бетонной массы

Один из признаков – отсутствие пузырьков в бетонной смеси.
Уплотнительные работы с бетоном можно проводить двумя способами: вручную и механически. Однако при ручном уплотнении сложно достичь высоких результатов. Вибрированием также не всегда возможно получить требуемую однородность. С одной стороны, смесь может быть не до конца уплотнена, а с другой – расслаиваться из-за чрезмерного воздействия колебаний. Этого можно избежать достижением достаточной жесткости состава и подбором оптимального гранулометрического состава фракций. Эти параметры варьируются в зависимости от выбранного вибрационного устройства.

Правильно определить степень уплотнения можно по нескольким параметрам:

отсутствует оседание жидкого конгломерата;
на поверхность всплывает цементное молоко с песком;
отсутствуют пузыри воздуха;
после извлечения форсунки вибратора поверхность конгломерата быстро закрывается.

Вибратор своими руками из перфоратора

Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.

Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.

Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.

Правила вибрирования

Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
После извлечения механизма не должно оставаться воронки.

Вернуться к оглавлению

Несколько способов заливки фундамента

Любое строение обязательно должно иметь под собой хорошее и крепкое основание (фундамент). И не важно какой тип фундамента предусмотрен вашим проектом. Если его заливка выполнена с соблюдением всех правил и норм, то построенный дом или любое другое строение простоит многие годы. Но если в процессе возведения фундамента будут допущены даже небольшие технологические ошибки, это может закончиться довольно печально. Может начаться необратимый процесс разрушения целостности конструкции или фундамент может дать усадку, и в результате на стенах дома появятся трещины, углы перекосятся и, возможно, придется понести дополнительные расходы на его ремонт и обслуживание.

Виды вибрационного оборудования

Глубинный вибратор для уплотнения бетонных смесей.
Классификация вибрационных машин состоит из трех типов.

Устройства поверхностного сжатия передают колебания с верхнего слоя жидкой пульпы. К ним относятся металлические виброплиты, виброрейки, соединенные с вибратором пригрузы. Эти механизмы укладываются на поверхность уплотняемого раствора. Используется оборудование на стройплощадках, при строительстве дорог, для сжатия ЖБИ конструкций толщиной до 2 дм, но большой площади. Пригрузы предназначены для применения на движущихся площадках с целью уплотнения цемента одновременно и сверху и снизу. Среди инструментов поверхностного сжатия встречаются вибронасадки, виброзаглаживающие механизмы. С их помощью проводится доуплотнение. Чтобы провибрировать бетон, применяется навесное оборудование и кассетные установки.
Глубинные уплотнители полностью погружаются в форму. К ним относятся вибровозбудители. Применяются эти механизмы на строительных площадках при изготовлении массивных изделий. К этой категории устройств относятся вибрационные пустотообразователи.
Вибраторы объемной трамбовки передают колебательные движения всей форме с раствором. Такое устройство называют виброплита. Виброплощадки делятся на несколько типов: с горизонтальными и с вертикальными колебаниями, с движущимися рамами и блоками. Такое вибрационное оборудование предназначено для трамбовки разнообразных сыпучих и несвязных грунтов, тротуарной плитки, а также при ремонтных работах на дорожном полотне.

Вернуться к оглавлению

Вибрирование бетона при заливке: как правильно вибрировать и зачем – DIYb.ru

Человечество будет всегда озабочено качеством строительного материала и будет стремиться проводить различные мероприятия для увеличения его долговечности. Одним из правильных и испытанных способов является вибрирование бетона.

Описание вибрирования, как способа укрепления бетона

Жидкая пульпа цементного раствора при перемешивании в бетономешалке набирает в себя до 2% воздуха от объема смеси. Если позволить ему остаться в бетоне, после застывания получится пористый, рыхлый камень.

Долговечность конструкции, в основе которой такой бетон, потеряна даже при использовании цементов высоких марок: массив будет пронизан капиллярами и пустотами, как губка напитает в себя воду и зимой пойдет трещинами.

Неперемешанный раствор застынет, скорее всего, слоями и также слоями начнет отваливаться.

Вибрация раствора позволяет решить обе эти проблемы.

Наконечник вибратора, колеблющийся с высокой частотой и малой амплитудой в пределах радиуса действия, зависящего от мощности устройства, сотрясает пульпу, заставляя растворенный воздух собираться в пузырьки и выходить на поверхность.

Таким образом бетонный массив избавляется от растворенного в нем воздуха. Возбужденная колебаниями масса раствора приобретает повышенную текучесть, раствор перемешивается лучше, не образуя слоев и равномерно заполняя предназначенный для него объем.

Освобожденный от лишнего воздуха однородный во всем массиве бетонный камень становится устойчивым ко всем воздействиям: механическим, климатическим и сезонным.

Методы проведения вибрирования

Перед заливкой бетонного раствора необходимо как следует очистить от масла и ржавчины каркас из арматуры и проверить прочность опалубки. Заливку нужно производить таким образом, чтобы не происходило расслоение раствора, последовательно укладывая смесь в одном направлении.

Вибрирование бетона можно производить ручным или механическим методами.

Ручное вибрирование

В случае отсутствия какого-либо инструмента для механического вибрирования при небольших объемах работ в неудобных местах аккуратно простукать арматуру и опалубку, возбуждая таким образом колебания раствора. Делать это надо без фанатизма, стремясь не повредить опалубку.

Жидкую пульпу можно также протыкать на всю глубину куском арматуры, ломиком: чем чаще, тем лучше. Оба этих метода можно использовать там, где применение механических вибраторов невозможно или нецелесообразно. Эти методы очень высоких результатов не дадут, но при достаточном усердии принесут пользу на дачном и домашнем строительстве.

Механическое вибрирование

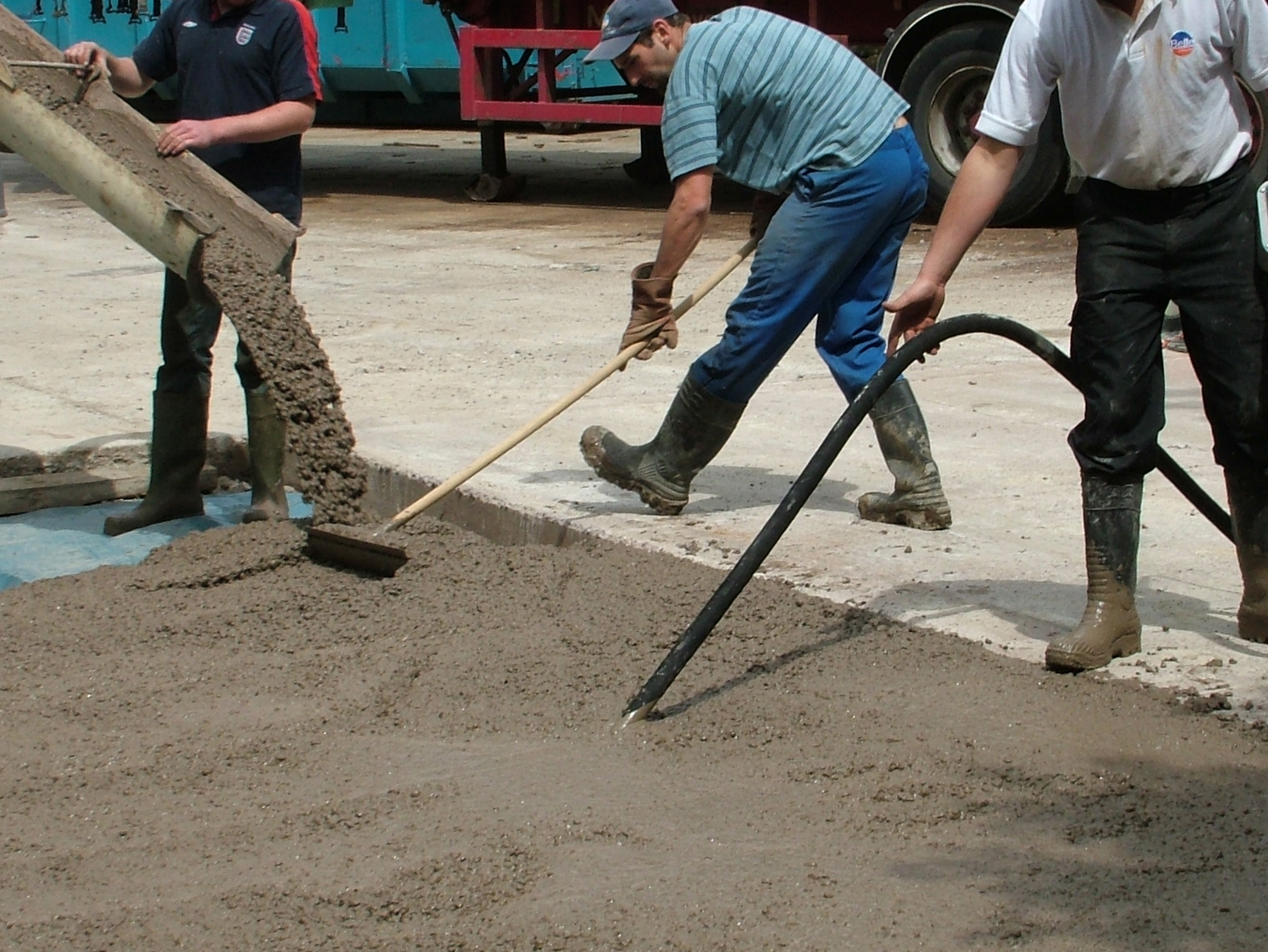

Для более пластичных смесей и при больших объемах работ применяют глубинные механические вибраторы с гибкими наконечниками.

При проведении качественного вибрирования бетона необходимо соблюдать правила:

погружение наконечника (булавы) вибратора в раствор не более 80% его длины. Это необходимо, чтобы верхняя поверхность слоя не застаивалась и не тормозила выход пузырьков воздуха;
круги от вибратора на поверхности раствора должны перекрываться не менее, чем на 10 см, либо перестановка наконечника должна осуществляться с шагом в 1,5 радиуса круга. Главное правило – не должно оставаться не перекрытых волнами участков укладки;
при укладке бетона слоями наконечник вибратора должен проходить ниже границы раздела не менее, чем на 10 см, тем самым разрушая расслоение монолита;
не рекомендуется касаться наконечником арматуры и опалубки, нельзя подводить его близко к стыкам и углам, чтобы не повредить его и не нарушить конструкцию;
погружать вибратор в раствор надо быстро, а вынимать – медленно, чтобы воронка затянулась;
после завершения вибрирования возможна укладка следующего слоя бетона, но нельзя допускать, чтобы укрепленный слой уже схватился.

Окончание вибрирования можно определить по следующим признакам: нет проседания пульпы, прекратился пузыриться верхний слой, всплыло цементное молочко.

Более подробно обо всех мероприятиях по вибрированию бетонного раствора написано в настольной книге строителя СНиП 3.03.01-87 пункт 2.11 [1].

Применяемое оборудование для проведения вибрирования

Физико-механические характеристики необходимого оборудования для вибрирования конкретного объекта определяются изначально фракцией заполнителя и качеством раствора. Условно делится на три вида:

для заполнителя фракцией менее 10 мм и мелкозернистым раствором необходимая частота работы наконечника вибратора – от 10 до 20 тысяч колебаний в минуту;
для фракций от 10 до 50 мм частота – от 3500 до 9000 колебаний;
частоты менее 3,5 тысяч – самые распространенные и эффективные во всех случаях.

Скорость и качество вибрирования также напрямую зависит от длины и диаметра наконечника, которые в свою очередь определяют мощность привода механизма.

По типу привода оборудование бывает электрическим (от электродвигателя), пневматическим (от вентиля компрессора) и бензиновым (от ДВС).

Конструкции гибкого передаточного вала и набора наконечников зависят от производителя конкретного прибора.

https://www.youtube.com/watch?v=M_8LWm6-xUI

Кроме механического вибратора, управляемого оператором, существует большое количество машин для применения на больших объемах укрепляемого бетона. Они подразделяются на следующие классы:

разнообразные виброплиты и виброрейки для обработки верхнего слоя раствора на больших площадях. Они могут оснащаться различными инструментами для вибрации верха и низа уплотняемого бетона (пригрузы), дополнительными вибронасадками и приспособлениями для заглаживания, доуплотнения цемента.
для производства массивных ЖБК глубинные машины с полным погружением в раствор;
объемные виброплощадки с движущимися рамами, блоками для подачи к раствору горизонтальных и вертикальных колебаний.

Задачи у всего разнообразия машин и механизмов одни и те же – удалить воздух из раствора и уплотнить бетон вибрацией.

Наряду с традиционными механическими вибраторами в последнее время стало появляться оборудование, в котором используется ультразвук для уплотнения бетона. Такие устройства состоят из щитов опалубки с мощными пьезокерамическими излучателями, которые запитаны от генератора ультразвука, тиристорного коммутатора, и управляемые от компьютера.

Ультразвуковые погружные глубинные вибраторы и навешанные на щиты опалубки наружные излучатели переставляются, как и традиционные механические, по мере укладки бетона с шагом в полтора радиуса эффективного излучения.

К недостаткам такой технологии можно отнести невысокое качество уплотнения, большие затраты электроэнергии и высокая трудоемкость, но методика развивается и вполне успешно применяется при монолитном строительстве в скользящей оснастке [2].

При сильном желании залить бетон своими руками для личного строительства при отсутствии опыта необходимо тщательно изучить СНиП 3. 03.01-87, посмотреть ролики на соответствующую тему. В том случае, если простукивание опалубки и штыкование раствора по качеству не устраивает, крепко обдумать следующие варианты:

поиск для выполнения задачи подходящего вибратора в интернете;
в случае нежелания покупать для разовой работы аппарат, попробовать взять в аренду в магазинах с инструментами или через соответствующие форумы;
если есть дрель или перфоратор, соорудить кустарный наконечник (при достаточном опыте работы руками – вполне посильная задача), можно поискать и набор наконечников с гибким приводом в аренду;
изготовить вполне приличный вибратор для домашнего строительства можно из почти любого электродвигателя от бытовой техники, благо чертежей и рекомендаций в сети достаточно.

Скрупулезно выполняя рекомендации по вибрированию цементного раствора, кустарным прибором можно вполне достойно справиться с качественным укреплением бетона.

Поры и капилляры, ослабляющие бетон

Бетон изначально – водный раствор цемента, песка и добавок. Вода, находящаяся между зернами песка и других заполнителей, в процессе застывания испаряется, образуя в массиве капиллярные поры. Их размеры могут быть много меньше микрона или достигать сотен микрон.

Процесс, происходящий под зернами заполнителей (седиментация), приводит к испарению воды. В результате под ними образуются седиментационные поры более 2 мм в диаметре (зависит от размеров фракций заполнителя).

Кроме того, при перемешивании в бетономешалке раствор может дополнительно набрать воздушных пузырьков. Суммарно все виды воздуха в неуплотненном растворе могут достигать 6% от массы бетонной смеси. Если дать бетону застыть в таком состоянии, то качество камня ухудшится в разы.

Гидроизоляция штукатуркой

Чтобы снизить содержание пор и крупных капилляров, проводятся вышеперечисленные мероприятия с вибраторами при заливке раствора в опалубку. Кроме вибрирования, трещины и поры можно оштукатурить специальной гидроизолирующей штукатуркой из высококачественного цемента, мелкого кварцевого песка и различных добавок.

Заполняя выходные отверстия нерастворяющейся и несмывающейся штукатуркой, добавки не дают влаге проникать в массив бетона, сохраняя возможность вентиляции и постепенного созревания цементного раствора. В процессе использования заглубленных и полузаглубленных сооружений (хранилищ, складов, фундаментов и шахт) постепенное проникновение влаги снова запускает уплотнение материала.

Главным достоинством этих штукатурок в том, что нет необходимости установления дорогостоящей гидроизоляции. Такие добавки образуют однородный (гомогенный) по составу со стенами слой, закрывающий поры и трещины. Благодаря им внутрь массива не проникает влага после пожара, мороза и других разрушительных условий.

Поверхности, оштукатуренные такими составами, могут быть покрашены, покрыты кафельной плиткой или другими отделочными материалами.

Источники информации:

The following two tabs change content below.

Процесс вибрирования

Уплотнение бетона глубинным вибрированием.
Погруженными вибраторами или возбуждением цементно-песочной массы колебательные движения передаются через опалубку или форму. В результате этого частицы компонентов массы получают импульсы, а сама смесь приобретает свойства тяжелой жидкости, то есть разжижается, это правильно. При этом вибрация уменьшает или вовсе уничтожает контакты частиц между собой, ослабляет внутреннее трение. Такими действиями из цемента удаляется лишний воздух, что позволяет ему легче заполнить формы.

Вернуться к оглавлению

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

трубка из нержавейки длиной 55 см и Ø 4 см;
металлический стержень Ø 15 мм;
отрезок металлического стержня прямоугольной формы;
два качественных подшипника и втулка;
гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
внутренний стержень для трубки (можно взять тросик спидометра).

Масса эксцентрика создает силу, которая заставляет насадку колебаться с определенной частотой

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

набор свёрл по металлу;
электро или газосварка;
ножовка;
стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

Для изготовления внутренней оси используется металлический стержень

Подшипники позволят центральной детали свободно вращаться

Подшипники должны устанавливаться только высокого качества

Качество защиты влияет на долговечность работы вибратора

Чтобы облегчить работу, можно воспользоваться тросиком от спидометра автомобиля

Шланг должен быть плотно защищён хомутом

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Видео: как сделать в домашних условиях глубинный вибратор из дрели

Когда нельзя вибрировать?

Не рекомендуется вибрация слишком подвижного раствора. Такое действие вызовет его расслоение, а не уплотнение.

Вернуться к оглавлению

Вибрационные насадки для бетона

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14.07.21

Рассмотрено

Джонатан Брюэр

Рассмотрено
Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванн и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s
Наблюдательный совет

Монти Ракусен / Getty Images

Вибрация является важным этапом многих бетонных строительных проектов. Когда бетон заливается, в нем могут быть сотни или даже тысячи пузырьков воздуха, которые могут существенно ослабить структуру бетона. Бетонные вибраторы удаляют пузырьки воздуха, энергично встряхивая только что залитый бетон. Использование бетонного вибратора во время заливки не только рекомендуется, но и во многих случаях является требованием строительных норм и правил.

Как работают бетонные вибраторы

Бетонные вибраторы бывают разных форм и могут быть электрическими или пневматическими. Области применения вибрации бетона можно разделить на три основные категории:

Вибрация опалубки : Вибрация опалубки обычно используется в сборных железобетонных конструкциях и включает установку вибраторов снаружи бетонных опалубок. Для более крупных заливок внешние опалубочные вибраторы часто располагают на расстоянии 6 футов друг от друга.
Поверхностная вибрация : При поверхностной вибрации большие вибраторы (иногда называемые «перемычками») направляются вручную на поверхность залитого бетона. Этот метод ограничен толщиной плиты около 6 дюймов или меньше, но он обеспечивает гладкую поверхность, что особенно желательно, когда важен внешний вид.

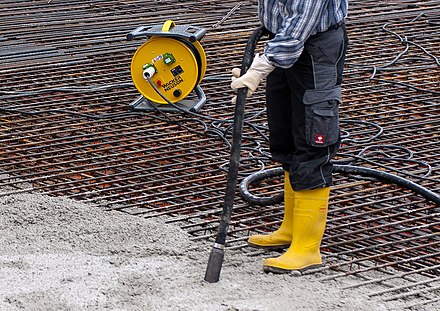

Внутренняя вибрация : Наиболее часто используются внутренние вибраторы для бетона. Со многими может справиться один оператор. Процесс относительно прост: рабочий быстро втыкает внутренний вибратор, похожий на зонд, в мокрый бетон, а затем медленно извлекает его.

Как долго вибрировать бетон?

Большая часть бетона подвергается недостаточной или неправильной вибрации. Наилучшая техника работы с внутренним вибратором — очень медленно извлекать вибратор со скоростью около 1 дюйма в секунду. Пока пузырьки все еще появляются, когда вибратор для бетона вынимается, необходима дополнительная вибрация.

Подрядчики иногда призывают рабочих выполнить эту трудоемкую задачу «эффективно», то есть быстро, но результатом может быть разрушение конструкции после затвердевания бетона. В то же время, если слишком долго держать вибратор в бетоне, вода и заполнители будут разделяться, создавая проблемы с прочностью и эстетикой бетона.

Будьте готовы, прежде чем наливать

Правильная вибрация требует навыков и опыта. Держите запасной вибратор для бетона наготове и под рукой на случай, если первый вибратор выйдет из строя. Бетон не будет ждать, пока вы решите проблемы с оборудованием. Вставьте вибратор в вертикальном или почти вертикальном положении, чтобы максимизировать его эффект.

Также не сгибайте вибратор слишком сильно, это может его испортить. Избегайте распространенной ошибки использования вибратора в качестве инструмента для укладки бетона. Это может создать несогласованную поверхность и другие проблемы.

Использование бетонного вибратора

Прежде чем приступить к вибрации, убедитесь, что определенные участки бетона не подвергались вибрации другими сотрудниками. Полностью погрузите головку вибратора в бетон и держите ее там не менее 10 секунд. Не включайте вибратор, пока наконечник не будет полностью погружен в воду.

Подтягивайте вибратор со средней скоростью не более 3 дюймов в секунду; часто 1 дюйм в секунду дает наилучшие результаты. Перекрывайте предыдущий радиус вибрации каждый раз, когда вы вставляете вибратор. Хорошее эмпирическое правило заключается в том, что радиус действия в четыре раза превышает диаметр наконечника вибратора. Прекратите вибрацию, когда воздух перестанет выходить из бетона и/или поверхность бетона приобретет блеск.

Совет

В некоторых случаях можно использовать орбитальную шлифовальную машину в качестве импровизированного бетонного вибратора, удерживая шлифовальную машину у опалубки.

Другие советы по использованию

Не втыкайте вибратор в бетон силой; его можно поймать арматурой, арматурной сталью. Убедитесь, что вы проделали предыдущий слой или слои бетона, которые уже были уложены, чтобы предотвратить холодные швы. Вибратор должен проникать в предыдущий слой не менее чем на 6 дюймов. Холодный шов возникает, когда новый слой бетона заливается на старый слой, который схватился и достаточно затвердел, чтобы предотвратить склеивание двух слоев.

Будьте осторожны, чтобы не допустить недостаточной вибрации бетона с низкой осадкой. «Подвижность» — это мера удобоукладываемости бетона. Поскольку бетон с низкой осадкой более жесткий, он требует большей вибрации. Рассмотрите возможность использования легкого портативного вибратора для небольших работ. Вы также можете устранить необходимость в вибрации, используя при желании самоуплотняющийся бетон.

Как вибрировать бетон — Советы, методы и многое другое — Tomahawk Power

Бетонная отделкаБлейк Джонстон 10 февраля 2020 г.

Существует множество инструментов, необходимых для выполнения любой конкретной работы. Одним из наиболее важных инструментов для любой из этих работ является бетонный вибратор. Бетонные вибраторы используются для уплотнения бетона, чтобы предотвратить образование сот, что резко снижает долговечность бетонных конструкций.

Ниже приведены несколько терминов, которые будут упоминаться в этой статье.

Сотовый : Используется для описания грубых и каменистых участков бетона, напоминающих соты.

Уплотнение : Процесс вибрации бетона для перераспределения твердых частиц в заливке.

Колонны : Конструкция, используемая для восприятия сжимающих нагрузок, состоящая из бетона и арматуры.

Крупные заполнители : Крупные крупнозернистые камни, используемые для отделки, укрепления и повышения долговечности бетона.

Мелкая фракция : Мелкие заполнители диаметром менее 9,55 мм, такие как песок или щебень.

Для начала необходимо выбрать правильный вибрационный двигатель, вал и головку бетонного бетона для различных конструкций, которые необходимо вибрировать. Обычно используются электрические вибродвигатели, но если мощность ограничена, рекомендуется использовать вибродвигатель, работающий на газе. Для достижения наилучших результатов рекомендуется двигатель с частотой вращения 12 000 об/мин. Размер головы будет зависеть от определенных структур. Например, если плита предназначена для мелкого пола, используется меньшая головка. При вибрации стен, колонн и замкнутых пространств следует использовать более длинную и широкую головку. Правило при определении размера головки состоит в том, что головка диаметром 1 дюйм будет вибрировать в радиусе 6 дюймов, а головка диаметром 2 дюйма будет вибрировать в радиусе 12 дюймов. Другой тип головок, которые следует учитывать, — это головки для встряхивания арматуры, которые используют арматуру внутри конструкции в качестве головки для уплотнения бетона.

После того, как будут собраны нужные части вибратора, можно приступать к консолидации. Вновь уложенный бетон необходимо как можно скорее провибрировать. Головка бетонного вибратора войдет между колоннами арматуры и должна быть погружена в воду на 5-15 секунд. Головка вибратора не должна опускаться, она должна погружаться только под собственным весом. Как только пузырьки воздуха в месте вибрации перестанут подниматься, медленно снимите головку с бетона и перейдите к следующему пространству внутри арматурного стержня. Имейте в виду, что головка должна быть полностью погружена в воду, так как оставление части головки непогруженной может привести к перегреву вибратора для бетона, что может привести к повреждению головки, вала и двигателя.

Если на поверхности бетона есть крупные заполнители или крупные крупные камни, требуется более интенсивная вибрация. Крупные заполнители представляют собой крупные грубые камни, которые помогают обеспечить прочность на сжатие и повысить долговечность бетона. Тем не менее, эти заполнители предпочтительно располагаются глубже и должным образом распределяются внутри бетона, а не концентрируются на поверхности или дне заливки. Если бетон подвергся чрезмерной вибрации, то на поверхности можно будет увидеть только мелкие или мелкие частицы, в то время как заполнители будут сосредоточены ближе к низу. Ячеистость бетона в основном вызвана концентрацией заполнителей и мелких частиц.

Не слишком сложный, но необходимый процесс для любой конкретной работы. Объяснение может показаться коротким, но это все, что нужно для правильной вибрации бетона. Это так просто! В целом, вибрация бетона — это процедура, которая уплотняет бетон за счет устранения воздушных карманов и правильного распределения твердых частиц в залитом бетоне, чтобы предотвратить образование сот и улучшить долговечность и качество бетона.

Теги: Отделка бетона, Как

Предыдущая статьяСледующая статья

Присоединяйтесь к нам

Короткое предложение, описывающее, что кто-то получит, подписавшись

Ваш адрес электронной почты

100% бесплатно, отпишитесь в любое время!

Подпишитесь на нас
