Крепление мауэрлата к армопоясу, установка шпилек, гидроизоляции, соединение мауэрлата и многое другое

Главная
Дом
Крепление мауэрлата к армопоясу

Бывают 2 типа мауэрлата:

Перед креплением мауэрлата к армопоясу, нужно понимать что существует 2 типа крыш:
1 — Тип: это тот мауэрлат который не принимает на себя распорные нагрузки от стропил, как правило делается в том случае если крыша меньше 150м2 (как делается крепление мауэрлата можете посмотреть в следующей инструкцией)
2 — Тип: мауэрлат который принимает на себя распорные нагрузки, делается если крыша дома более 150м2, вот именно данному типу и посвящена данная инструкция.

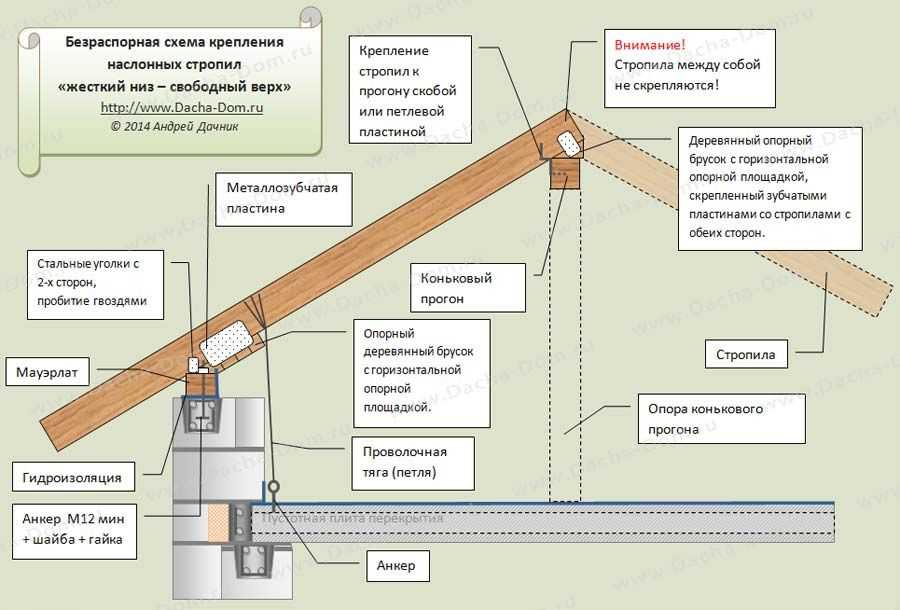

Вы должны понимать, что будут ли на вашей кровле распорные нагрузки или нет, это зависит от узлов соединения стропил к мауэрлату и к коньку. Если Ваша кровля более 150м2 то крепления стропил нужно сделать так чтобы они передавали распорные нагрузки, как это сделать Вы можете посмотреть в нашей инструкции на данную тему. Далее мы Вам объясним как правильно произвести крепление мауэрлата к армопоясу, какое расстояние должно быть между шпильками, узлы соединения и многое другое.

1 Этап: крепления мауэрлата к армопоясу (смотрите 3D модель)

Соединять мауэрлат с армопоясом рекомендуем с помощью шпилек за ранее установленных в армопояс (диаметр шпилек 16мм, шаг шпилек от 600-800мм), также можно соединить и с помощью анкеров, но первый вариант намного лучше.
Здесь мы вам показали полное устройства армопояса под мауэрлат, далее переходим на следующею инструкцию: установка мауэрлата.

2 Этап: определяем какой толщины должен быть мауэрлат

Мауэрлат должен выдерживать нагрузку от всей кровли передаваемый стропилами, образую при этом единый жесткий каркас (как правильно его рассчитать смотрите в другой инструкции)

3й Этап: узлы соединения мауэрлата (смотрите 3D модель)

На этом этапе нам необходимо соединить мауэрлат в единую раму.
Для этого мы:
1 — Соединение мауэрлата в длину методом косого прируба.
Делаем разметку на мауэрлате, к примеру его размеры 150мм х 150мм
— Отметка 1 под углом уступ — 0,15H*150=23мм.
— Отметка 2 — 2H= 2*150=300мм и соединяем 2 уступа линией после чего делаем выборку по нашим разметкам.
Со вторым брусом делаем тоже самое семерично (более подробно смотрите на 3D модели выше).
Далее соединяем их одной шпилькой если она 16мм если шпилька 12 мм то можно и 2мя, также можно соединить гвоздями, их тут будет 5.
2 — Соединения на углах методом врубкой в пол дерева
— Отметка 1 по высоте 05H*150=75мм
— Отметка 2 по длине бруса 1H=150мм
На втором брусе делаем все семерично и производим выборку
Соединяем шпилькой – это будет шарнирное соединение
Соединение 4 или 5ю гвоздями – это будет жесткое соединение (более подробно смотрите на 3D модели выше).
С помощью такого соединения мауэрлата у Вас получится единая рама, которая будет принимать распорные нагрузки.
3 — Закрепляем мауэрлат к армопоясу с помощью шайбы и гайки.

Подведем итог:

Если Ваша кровля больше 150м2 то крепление стропил нужно делать так чтобы они передавали распорные нагрузки и исходя из этого необходимо чтобы у Вас был армапояс, после чего производим крепления мауэрлата к армопоясу, так чтобы получилась единая жесткая рама. Более подробно можете посмотреть на 3D модели.

Остались вопросы?

Напишите нам свои пожелания по дому

Ваше имя

Ваш емайл

Тема вопроса
СтроительствоГотовые проектыИндивидуальные проектыАрхитекторуИнженеруОбщее

Отправить копию на почту

Крепление мауэрлата шпильками, анкерами, проволокой к стене: способы укладки

Крыша для любого дома считается важной частью. Ведь именно этот конструктивный элемент выполняет как защитные функции, так и декоративные. То есть кровля необходима для предотвращения свободного проникновения в жилое пространство дождевых или снеговых осадков, а также ветра, пыли, падающей листвы и так далее, но также именно крыша придает всему строению завершенный целостный вид, делая его эстетически прекрасным. Однако, чтобы правильно и надежно закрепить кровельную систему, необходимо иметь детальную информацию о ее составных частях, а также о том, как производится их монтаж. Наиболее важный элемент крыши – это мауэрлат, то есть брус, который выполняет функцию основания для стропильной системы. При этом крепление мауэрлата должно производится согласно правилам и требованиям действующих стандартов. Разберем подробно, какие задачи помогает решить мауэрлат и как выбрать конкретный вариант монтажа.

Функции мауэрлата

Основная задача мауэрлата – принимать точечную нагрузку от стропильных ног и равномерно распределять ее на несущие элементы строения. То есть мауэрлатная балка необходима для компенсации распирающего усилия от стропил. Сама кровля имеет довольно большой вес, а если прибавить к этому значению массу снежного покрова, скапливающегося в зимний период, то становится ясно, какое колоссальное давление испытывает стропильная система. При этом за счет того, что скаты расположены под наклоном, сила действует не вертикально, а расходится в боковом направлении, оказывает распирающее усилие. Такое давление вполне может разрушить кладку из газоблоков или кирпича. Именно поэтому следует прочно закрепить мауэрлат на стене и только на него устанавливать стропила.

Также именно мауэрлатная балка позволяет связать в единую систему несущие стены и крышу здания. Особенно важна данная функция в регионах с большим количеством снежных осадков и с господствующими штормовыми ветрами. Ведь если парусность кровли повышена, то при сильном порыве ветра крыша может слететь со своего места, что приведет не только к большим расходам на ремонт, но, зачастую, и к более плачевным последствиям. Для надежной фиксации мауэрлат должен быть не просто уложен на стены, но и закреплен по особой технологии. Планируя строительство дома собственными силами, стоит иметь в виду, что методы фиксации основания кровли к стенам могут быть различными. Конкретный вариант будет зависеть в основном от материла выполнения стен. То есть способы крепления мауэрлата к стене из кирпича будут отличаться от вариантов монтажа балки в деревянном строении. Однако, есть общие требования, относящиеся к монтажу мауэрлатной балки.

Требования к мауэрлату

Выполнять мауэрлат следует из такого же материала, как и всю стропильную систему. Это значит, что в случае стропил из дерева и основание для них должно быть деревянным, а если кровля монтируется из металла, то лучшим вариантном для мауэрлата будет двутавр либо швеллер. Стоит сказать, что довольно часто в каркасном строительстве не используется отдельная балка для крепления стропил, в этом случае функции мауэрлата принимает на себе верхний венец стены, который обвязывается с 2-4 нижерасположенными бревнами. Так как кровля сама по себе имеет большой вес, то мауэрлатная балка не должна быть слишком большой, но со своими задачами она должна справляться в течении долгих лет. Опытным путем установлено, что оптимальным решением будет использование бруса с квадратным сечением со значением 10 или 15 см, а также с прямоугольным — 10х15 см или, 15х8 см, читайте подробнее про размеры мауэрлата. Круглые бревна использовать не целесообразно, так как они не дадут максимально прочного сцепления и придется приложить много усилий для выравнивания нижней части. Если все-таки принято решение монтировать мауэрлат из бревна, то стоит выбирать изделие с диаметром в 18 см.

Как правило, укладка мауэрлата производится сплошным рядом вдоль стен. Однако, в том случае, если стропила устанавливаются с шагом в 150 см, допускается монтаж основания сегментами, то есть под каждую из ног. Кроме того, важно брать во внимание способ установки стропильной системы, полезно знать: способы крепления стропил к мауэрлату. Принято различать два варианта:

скользящий монтаж, при котором стропила лишь немного опираются на мауэрлат, а их край свободно свисает;
монтаж в упор, то есть конец стропил упирается в мауэрлат, такое крепление напоминает пазо-гребневое замковое соединение, однако, важно иметь в виду, что запилы следует делать в стропилах, а не в самом мауэрлатном брусе, так как это может привести к ослаблению его прочностных характеристик.

Не стоит забывать об обработке деревянных поверхностей защитными средствами от огня, влаги и жучков. Кроме того, использовать необходимо только качественные балки, высушенные правильным образом. Что касается вопроса, как крепить мауэрлат, то ответ зависит от материала изготовления стен дома. Например, для строений из бетона не предусматривается дополнительная балка, так как такие стены способны выдерживать довольно высокие нагрузки. В деревянной постройке верхний венец будет выполнять функцию мауэрлата, конечно, важно его укрепить и тогда стены отлично справятся с оказываемым на них давлением. Для щитовых построек также не требуется мауэрлатная балка, так как не предполагается устройство тяжелой кровли. Однако, что касается кирпичных домов или строений из газобетонных блоков, то здесь имеется несколько способов монтажа мауэрлата.

Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить заливку армопояса, необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.

2. Проволока. Этот вариант считается классическим и успешно применяется уже многие десятилетия. Суть метода в том, что на 4-6 ряду от верхнего ряда на одинаковом расстоянии, примерно каждые 50-70 см, укладывается проволока, концы которой оставляют свободно свисать по бокам кладки. Для этих целей лучше всего подходит стальное изделие, диаметр которого 5-6 мм, причем оптимально использовать скрученные между собой несколько отрезков проволоки для максимальной надежности. Далее продолжается укладка рядов из кирпичей, а когда стена завершена, производится крепление мауэрлата проволокой, то есть брус прочно обвязывается оставленными концами.

3. Шпильки. Фиксация в этом случае производится на металлические болты, имеющие г-образную форму. Один конец изделий следует качественно вмуровать в стену, как минимум на 3 ряда кладки, то есть примерно 45 см, а на второй произвести крепление мауэрлатной балки. При этом шпилька должна иметь общую высоту на 3 см больше мауэрлатной обвязки. Чтобы закрепить мауэрлат необходимо просверлить отверстия, диаметр которых будет соответствовать сечению шпилек. То есть брус нанизывается на шпильке, после чего закручивается гайка и прижимает бурс к стене. Шпильки под мауэрлат берут с таким расчетом, чтобы их количество совпадало с количеством стропильных ног.

4. Скобы. Этот вариант предполагает, что во 2-3 ряду от конца кладки будет располагаться вместо кирпичей бруски равные им по размеру. В дальнейшем к деревянным элементам будет крепится мауэрлат при помощи прочных металлических скоб.

Это основные варианты крепления мауэрлата к стене. Вне зависимости от того, какой способ будет выбран, важно выполнить фиксацию максимально качественно. Ведь от этого зависит как долговечность постройки, так и ее безопасность.

монтаж, применение кирпича, назначение

основные » Крупногабаритные сооружения

Строительство жилых и хозяйственных сооружений из пористых материалов находится на пике популярности. Пеноблоки большие и легкие, обладают прекрасными теплоизоляционными и звукопоглощающими свойствами. Однако этот материал хрупкий и не обладает достаточной прочностью. Если несущие стены не армировать, они могут треснуть и даже разрушиться под действием вертикальных и горизонтальных нагрузок, оказываемых кровельной системой. Установка армопояса под кровлей исключает этот фактор – прочная бетонная конструкция удерживает здание в постоянных параметрах.

Содержание

Назначение и основные функции армопояса
Особенности и размеры
Использование кирпича для изготовления армопояса
Технология устройства армопояса для мауэрлата

, под мауэрлат заливается армопояс

Одним из критериев, влияющих на устойчивость и долговечность здания, является прочность его несущих конструкций. Наиболее сильные нагрузки приходятся на верхнюю часть наружных стен, где их элементы удерживаются только раствором вяжущего и собственной ограниченной прочностью. Для их усиления и фиксации под крышей устанавливается армированный пояс. Эта конструкция представляет собой цельный железобетонный контур, опоясывающий стены по замкнутому периметру.

Армопояс под мауэрлат выполняет следующие функции:

компенсация распорных нагрузок, создаваемых стропильной системой;
поддержание одинакового уровня газобетонных блоков;
предотвращение трещин и деформации стен;
равномерное распределение вертикального давления;
снижение уровня негативных факторов, связанных с усадкой здания;
создание мощной и прочной опоры для установки дополнительных конструкций — высоких стен, плит перекрытий, мауэрлата.

При высоте одного уровня более трех метров принимается решение об установке промежуточного контура по его середине. Это увеличивает бюджет строительства, но значительно увеличивает устойчивость и срок службы здания.

Стропила крепятся к основанию шпильками, анкерами или шпильками. Ячеистый материал не может быть надежной основой для их фиксации и плотного удержания. Выдержать такие нагрузки может только железобетон и близкие к нему по плотности аналоги.

Особенности и размеры

Ширина армопояса должна соответствовать ширине стен

Размеры армопояса рассчитываются на этапе проектирования стен и конструкции крыши. Оптимальным вариантом считается одинаковая ширина обеих конструкций. При этом минимально допустимым значением считается 15 см по вертикали и горизонтали. Если расстояние между стенами превышает 4 м, на каждый метр прибавляют по 5 см пропорционально его увеличению. Это связано с необходимостью повышения прочности по мере увеличения горизонтальных и вертикальных нагрузок на несущие конструкции.

То же самое касается заливки армопояса в полые профили. Если здание строится из блоков толщиной 20-30 см, этот вариант здесь не подходит. Равный по ширине контур следует установить по всей поверхности капитальных стен. Такой подход хорош для удобства последующей отделки готового здания. Штукатурку гораздо удобнее наносить на плоские поверхности без капель.

Использование кирпича для изготовления армопояса

Армопояс под мауэрлат можно сделать из кирпича

В отдельных случаях при малоэтажном строительстве допускается выполнение армопояса из кирпича под мауэрлат. Такой выбор во всех отношениях оправдан, когда в конструкции каркаса крыши используются висячие стропила. Эти конструкции оказывают только вертикальное давление, без каких-либо распирающих нагрузок на стены. Как показала практика, кирпичная кладка способна выдерживать огромный вес, сохраняя форму и размеры. Кроме того, кирпич обладает гораздо лучшими теплоизоляционными свойствами, чем бетон. Такой армопояс не будет источником конденсата и мостиков холода.

Для крепления к мауэрлату используются арматурные штыри, которые заделываются в кладку на глубину 3-4 ряда. Еще лучше установить стяжки с гайками. Такие крепления дороже, но прочнее и проще в сборке. Выступающий конец штыря должен быть на 25-30 см длиннее высоты планки. Для оптимизации конструкции шаг между штырями берется такой, чтобы к ним можно было прикрепить стропильные ноги.

Устройство армопояса для мауэрлата

Опалубка для армопояса

Монтаж армопояса состоит из нескольких этапов, первый из которых составление схемы, проведение расчетов и подготовка оборудования.

Для работы вам потребуется:

бетономешалка;
болгарский;
рулетка, уровень;
шпатель;
крючок для вязальной проволоки;
кувалда, молоток;
электродрель;
ключ;
арматура 6-12 мм;
кисть;
средство для коррозии металлов;
малярная лента.

После подготовки инструментов и материалов нужно дождаться хорошей погоды и приступить к строительству армопояса.

Шпильки, на которые крепится мауэрлат, должны оставаться сверху

Делается это в следующей последовательности:

Установка опалубки. Для стационарной системы используют модификации полистирола. Для съемных – фанера, доски, листовая сталь. Крепление формы осуществляется сквозными стяжками, наклонными шпильками или с помощью брусков, установленных внутри бортов. Опалубку необходимо обработать гидрофобными средствами, чтобы к ней не прилипал бетон.
Создание арматурного каркаса. Каркас изготавливается из продольно расположенных стержней диаметром 10-12 мм, привязанных к каркасам из проволоки 6-8 мм. Связывать арматуру рекомендуется отожженной проволокой, не применяя сварку. Углы лучше создавать с помощью фасонных деталей со сторонами не менее 80 см. Оптимальный вариант — переключить внешнее направление на внутреннее и наоборот.
Заливка бетоном. Для армопояса лучше использовать смесь песка, мелкого гравия и цемента в пропорции 3:3:1. Форма должна заполняться непрерывно, чтобы не образовывались несвязанные слои, что приводит к снижению прочности. В процессе заливки из раствора необходимо удалить воздух с помощью стального стержня или вибратора. В конце процесса бетон выравнивается шпателем.

Затвердевание бетона занимает до четырех недель, в зависимости от температуры воздуха.

Существует несколько практичных способов крепления мауэрлата: на шпильки, штифты или с помощью уголков. В каждом случае способ крепления подбирается индивидуально исходя из особенностей строения или пристройки к нему.
