Буронабивные сваи с ростверком: технология заливки фундамента

Содержание

  • Особенности
  • Преимущества
    • Подготовка к началу работ
    • Разметка участка
    • Бурение скважин, армирование и заливка свай
    • Ленточный ростверк

Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента — ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Схема устройства

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

  • Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
  • Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
  • Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
  • Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
  • Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

  • типы грунтов на участке;
  • уровень расположения грунтовых вод;
  • водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

Простая гидроизоляция — рубероид — применяется на сравнительно сухих грунтахГидроизоляция пластиковыми трубами — применяется при высокой влажности грунтов

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

  • глубина заложения свай;
  • их сечение;
  • расстояние между сваями;
  • сечение ростверка;
  • армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

  1. Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
  2. Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

  • для свай достаточно будет бетона класса В15–В20;
  • для ростверка необходимо использовать материал не ниже класса В20.

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

  • шаг свай;
  • их сечение;
  • армирование опор и ростверка;
  • сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

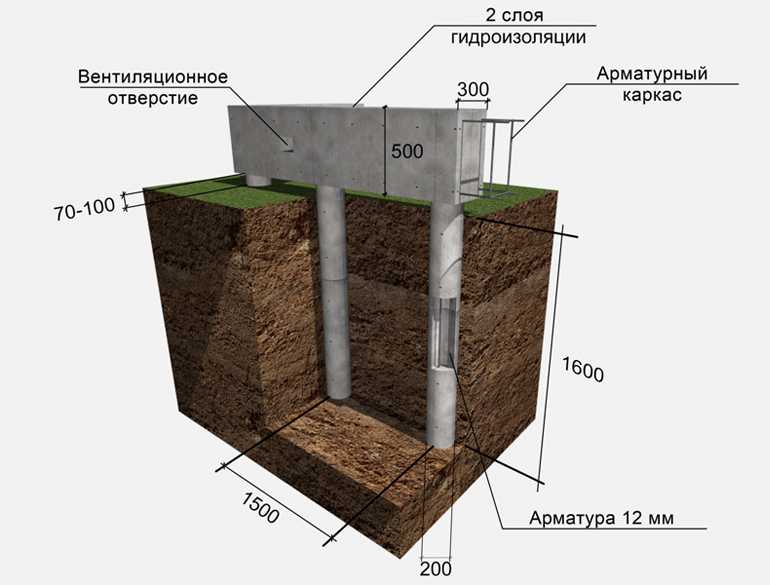

Схема устройства буронабивного фундамента

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.
В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

  • установка опалубки;
  • установка арматурных каркасов;
  • заливка бетона, желательно за один раз;
  • вертикальная гидроизоляция;
  • горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Устройство опалубки ростверка

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Вязка арматуры: важно связать выпуски арматуры из свай с каркасом ростверка

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция ростверка

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.



Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

Буронабивные сваи с ростверком и технология устройства

Нестабильный, слабый или покатый грунт требуют особенного подхода для строительства фундамента. Применение технологических новинок и дорогостоящих приемов не всегда оправдано, а вот буронабивные сваи с ростверком могут быть смонтированы практически без особых сложностей и применения тяжелой техники. Конструктивно основание подходит для строительства объектов любого назначения: дачных облегченных домов, домов постоянного проживания, бань, хозяйственных построек.

  • Использование свайного фундамента с ростверком
  • Заливка ростверка
  • Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком
  • Расчеты для строительства

Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Важно! Фундамент с ростверком заглубляется в слой ниже точки промерзания и оборачивается в два-три слоя гидроизоляции. При необходимости применяются обсадные трубы, которые остаются в грунте. Чаще всего данный прием требуется при наличии плывунов, особенно слабых осыпающихся грунтах. Наличие гидроизоляционного слоя снижает риск попадания воды в бетон, минимизирует давление грунтового слоя на тело сваи, ограничивая выталкивание конструкции зимой в периоды промерзания почвы.

Широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

  1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
  2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
  3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
  4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
  5. доступная стоимость;
  6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Заливка ростверка

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк:

  1. монтаж опалубки и арматурного каркаса из прутков диаметра 12 мм внутри опалубки;
  2. заливка бетонного раствора, технология соблюдается как при заливке ленточного фундамента: смесь выкладывается послойно с трамбованием и уплотнением — процесс производится однодневно.

По размерным градациями ростверк должен быть не менее 30 см высоты и 40 см ширины. Выполнение ростверка допускается монолитным или блочным. Фундамент с монолитным ростверком обладает большей прочностью и жесткостью на изгиб. Кроме того, монолитный ростверк удобнее для строительства своими руками, так как монтаж блочных элементов готового типа может потребовать применения спецтехники.

Ростверк бывает подвешенным и заглубленным. Подвешенные ростверки хороши для легких строений из бруса или выполненных по каркасной технологии. Свайный же фундамент буровой с ростверком заглубленного типа показан для обустройства на грунтах с повышенными показателями пучения.

Технология строительства заглубленного ростверка требует следующих работ:

  1. от верхнего конца готового свайного тела обрезается грунт, чтобы оголовок был высотой не менее 25-30 см;
  2. конструируется опалубка с армированием;
  3. ростверк заливается поверх оголовок.

Важно! Расстояние от грунта до ростверка должно быть не менее 10 мм, чтобы избежать возможных деформаций в случае естественных подвижек почвы или пучения.

Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком

Технология бурового свайного фундамента с подвешенным монолитным ростверком

Технология требует проведения следующих работ:

  1. Разметки участка с определением главных осей;
  2. Выравнивание грунта и копания траншеи;
  3. Засыпка дна траншеи песчаной смесью толщиной в 20 см;
  4. Пробуривание скважин ниже точки промерзания грунта на 15 см, армирование шурфа, заливка скважин раствором.

Важно! В стойких грунтах заливка осуществляется бетоном без обсадной трубы, во всех прочих грунтах в скважину вставляется обсадная труба, куда послойно с трамбованием заливается смесь из бетона марки от М100. Армирование выполняется в верхней трети сваи с расчетом выхода армирующих прутков наружу для связки ростверком.

  1. Гидроизоляция оголовка сваи рубероидом;
  2. Монтаж опалубки;
  3. Проводка вентиляции;
  4. Армирование ростверка прутком толщиной от 12 мм;
  5. Заливка ростверка бетонной смесью с обязательным уплотнением смеси;
  6. Демонтаж опалубки.

Скорость возведения фундамента зависит от размеров дома, ориентировочно все работы занимают неделю. Свайно-буровой фундамент с монолитным ростверком подвешенного типа подходит для строений любого типа, толщина стен которого не превышает 30 см.

Технология обустройства ростверка заглубленного повторяет все действия, но добавляется слой геотекстиля на песчаную подушку. Это делается для того, чтобы влажность грунта не нарушила целостности подошвы основания. По времени устройство ростверка заглубленного типа своими руками занимает ровно столько же, сколько и строительство основы с висячим ростверком.

Расчеты для строительства

Предел допустимой нагрузки на одну сваю зависит от толщины опоры

Для увеличения прочности и стойкости фундамента требуются предварительные расчеты. В частности, предел допустимой нагрузки на одну сваю. Эта величина зависит от толщины опоры. Например, если тело сваи толщиной в 0,3 метра, то допустимая нагрузка до 1,7 тонны, а диаметр опоры в 0,5 метров допускает массу до 5 тонн.

Также нагрузочная стойкость зависит от марки применяемого бетона. Использование марки М 100 допускает нагрузку в 100 кг/см2. Делая расчеты количества опор, необходимо принимать во внимание несущую способность грунта. Недостаток опор приведет к просадке почвы и фундамент покосится/просядет.

Также расчеты опираются на:

  • глубину точки промерзания грунта;
  • запас прочности арматурного прутка;
  • уровень залегания грунтовых вод;
  • длину свай.

Регламентированные данные по коэффициенту сопротивления грунта предоставлены в СНиП 0.02.03-85. Расстояние между опорами не может быть более 2 метров и менее тройного диаметра одной сваи.

Выполнить все работы по строительству фундамента своими руками можно, даже если опыт застройки не самый большой. А чтобы процесс был еще понятнее, посмотрите предложенное видео.

Буронабивные сваи с ростверком: технология, виды, описание, отзывы

Буронабивные сваи с ростверком, технология устройства которых описана в статье, сегодня применяются достаточно часто. Это связано с тем, что этот тип фундамента способен выдержать строительство практически любого типа грунта.

Особенности фундамента

Установка свай обязательна ниже уровня промерзания грунта. Эта база подходит для рельефа местности, на территории которой есть уклоны. Для начала работы по строительству свай на грунте любого типа. Работы не окажут воздействия на близлежащие здания и сооружения на местности. При использовании этого основания сооружение можно строить даже в непосредственной близости от водоема, что невозможно при других типах фундаментов. Буронабивные сваи с ростверком способны выдержать любую постройку при использовании каркасных, бревенчатых и кирпичных домов.

Строительная

Буронабивная свая с ростверком, технология установки которой будет описана в статье, должна монтироваться с шагом 100 см. Если это расстояние будет уменьшено, то опора может деформироваться в процессе эксплуатации. В виде исключения из вышеизложенного правила выполняется установка фундамента на скале. Минимальный шаг должен быть не менее 30 см. Для расчета расстояния между опорами необходимо использовать информацию, отражающую несущую способность столбов разного размера. Таким образом, если буронабивные сваи с ростверком, технология которых описана в статье, монтируются под зданием, вес которого составляет 50 тонн, то необходимо будет использовать 50 опор. Диаметр последней должен быть равен 15 см. В качестве альтернативного решения можно использовать 17 свай, диаметр каждой из которых должен быть равен 25 см. Минимально допустимый шаг свай в ленточном фундаменте равен двум метрам. Если вы намерены возводить монолитный ростверк, вам следует отдать предпочтение своим 300 миллиметрам. При этом несущая способность сваи равна пределу от 1600 до 1700 фунтов. Для того чтобы построить средний дом понадобится около 70 свай.

Разновидности

Если вы хотите установить буронабивные сваи с ростверком, необходимо заранее продумать технологию и типы. Основными типами таких оснований являются фундамент с ростверком крыши и фундамент с монолитным ростверком. Первый тип предполагает наличие небольших расстояний между плотом и грунтом. Его ширина может варьироваться от 80 до 100 миллиметров. Это создает впечатление, что здание парит над землей. Такая конструкция используется при необходимости защиты фундамента от вздутия. Правда, такая конструкция и в районах, подверженных риску затопления. Среди прочего, обустройство основания на болотистой местности.

Что касается фундамента с монолитным ростверком, то на нем чаще всего строят дома из блоков, кирпича и газобетона. Монолитный ростверк представляет собой бетонную ленту, образующую единую конструкцию за счет объединения свай. Опоры этого грунта устанавливаются на глубину ниже линии промерзания.

Общее описание

Фундамент на буронабивных сваях, при ручной установке которого описан в статье, имеет, как уже было сказано, высокую несущую способность. Таким образом, диаметр колонны составляет 30 см, способных выдержать 1700 кг. тогда как столб высотой 50 см может выдержать 5000 фунтов. При незначительном увеличении размеров несущая способность увеличивается в несколько раз. На несущую способность влияет не только размер стоек, но и материал, из которого они изготовлены. Кроме того, необходимо учитывать несущую способность грунтов. Это будет зависеть от того, оставить ли винт внизу.

Технология устройства

Если вы решили обустроить фундамент ростверком на буронабивных сваях, важно ознакомиться с технологией проведения работ. Для начала с помощью механической или ручной дрели следует создать лунку, которая должна располагаться ниже линии промерзания почвы. Грунт не следует вынимать из лунок, запечатывая и утрамбовывая его. В полученную яму укладывается рубероид, который складывается в виде цилиндра. Это необходимо для гидроизоляции. Внутри полученной трубы должен быть установлен армирующий каркас. На следующем этапе пространство заполняется бетонной смесью выбранной марки. После полного застывания раствора опорные столбы можно считать готовыми. Остается только нести связку с шапкой, тогда можно считать, что качественная основа для дома готова.

Стоимость работ

Если вы решили установить буронабивные сваи с ростверком, то технология, цена таких оснований вас должны заинтересовать. Первая часть вопроса уже была раскрыта выше, а как насчет стоимости вы можете узнать, прочитав эту статью. На цену работ влияет материал в сваях фундамента, количество столбов и сложность работы. Помимо прочего, будет рассмотрена доставка на строительную площадку. Средняя стоимость монтажа такой конструкции будет варьироваться от 2000 до 3000 рублей за квадратный метр. Если вы решили установить буронабивные сваи с ростверком, технология которых была описана выше, то некоторые виды работ вы сможете произвести самостоятельно.

Таким образом, стоимость будет ниже, если одно из следующих действий будет выполнено самостоятельно. Это может быть: разметка, формирование колодцев, бетонирование и установка ростверка.

Отзывы клиентов

Если перед вами встала задача обустройства вышеописанного типа основания, то вам следует изучить технологию устройства фундамента, буронабивные сваи и ростверк являются неотъемлемыми составляющими конструкции. Важно знать до начала работы. Однако читать отзывы необходимо. Все мастера, которые уже занимались подобными работами, отмечают, что такого рода фундамент можно легко обустроить самостоятельно. Будущие владельцы частных домов нередко мечтают завершить строительство, сэкономив деньги. Этого можно добиться, если вашим выбором станут буронабивные сваи с ростверком. Специалисты утверждают, что в итоге удастся получить достаточно надежный и прочный каркас, который послужит фундаментом любого дома, поможет сэкономить бюджет.
