1. Виды анкерных болтов и сферы их применения
2. Особенности монтажа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

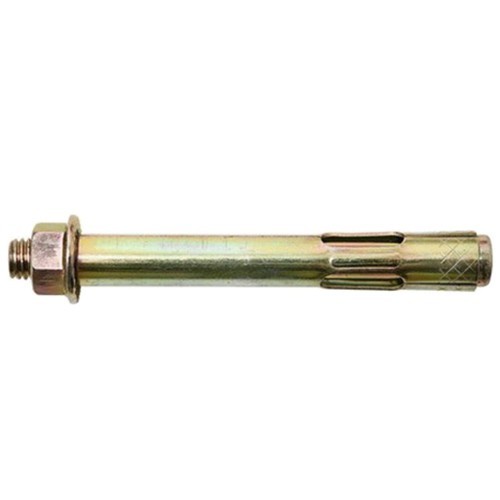

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Анкерный болт с гайкой: размеры и технические характеристики

В настоящее время существует огромное количество способов крепления к стенам, потолкам и другим элементам строительных конструкций. Часто возникает необходимость прикрепить к бетонной стене или кирпичной кладке каркас для обшивки наборными панелями, установить светильник и т.д. Во всех этих и многих других случаях вам поможет анкерный болт гайкой, который обеспечит надёжное крепление в любых условиях.

Пластиковые крепёжные изделия так же пользуются большим спросом, но они не могут обеспечить такой прочности и надёжности как анкерные крепления, помимо этого, они не боятся огня и воздействия агрессивных сред.

Анкерный болт с гайкой, размеры которого весьма разнообразны, широко используется для крепления элементов массивных конструкций к монолитному основанию. Существуют и другие варианты крепления, однако именно анкерный болт обеспечивает наибольшую надёжность и долговечность.

Конструкция крепежного элемента и его особенности

Анкерное крепление может быть:

1. С гайкой;
2. Двухраспорным оснащенным гайкой;

Анкерный болт с гайкой представляет собой самый простой вид крепежа, с разными размерами. Он состоит из шпильки с коническим хвостовиком, втулки с продольными пазами и гайки, благодаря которой эта конструкция закрепляется в крепежном отверстии. Фиксация осуществляется следующим образом: полностью собранный крепеж устанавливается в заранее просверленное отверстие, диаметр которого соответствует наружному диаметру втулки. Когда гайка закручивается, шпилька начинает перемещаться в осевом направлении и производит распор прорезной втулки, тем самым обеспечивая надежную фиксацию анкера в крепежном отверстии.

Двухраспорный анкерный болт, оснащённые гайкой отличаются от обычных тем, что их конструкция предусматривает наличие двух втулок, деформирующихся при перемещении шпильки в осевом направлении. Крепление происходит так: при закручивании винта первая распорная втулка перемещается вовнутрь второй, тем самым разжимая ее, при этом первая втулка так же разжимается коническим хвостовиком. Таким образом, площадь поверхности контакта анкера и крепёжного отверстия существенно увеличивается, повышая надежность фиксации.

Анкерный болт с гайкой: типо размеры и технические характеристики

Согласно техническим характеристикам использование анкерного болта возможно в монолитных материалах, например бетон. В процессе монтажа нужно всегда учитывать, что при закручивании гайки шпилька выдвигается. Минимальная длина шпильки анкерного крепления составляет 18 мм, а самая длинная может достигать размера в 400мм. В зависимости от длины шпильки, диаметр ее так же меняется и может варьироваться от М 6,5 до М 24. Поскольку анкерный крепеж выполняется из металла, он обеспечивает надёжное крепление элементов конструкции в случае пожара.

Типо размеры анкерного болта с гайкой, таблица

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

1. Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления. Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
2. Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
3. При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение. После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

3.420 Анкерный болт Стоковые фото, картинки и изображения

Набор иконок болт-болт. наброски набор болтов векторных иконок для веб-дизайна, изолированных на белом фоне. PREMIUM

Металлические гайки и шайбы на оцинкованных болтах подробно с отражением на черном фоне. концы двух клиновых распорных анкеров для крепления в бетон. защитное цинковое или хроматное покрытие для предотвращения ржавчины.PREMIUM

Концевой узел стального каната. путь альпинистов виа феррата. деталь анкерной проушины стального болта в скале из песчаника. железная витая веревка, закрепленная в блоке.ПРЕМИУМ

Анкерные болты крупным планом на металлическом фоне.PREMIUM

Строительное крепление, клиновой оцинкованный анкер, изоляция на белом.PREMIUM

Бесшовный рисунок крепежа. болты, винты, гайки, дюбели и заклепки в стиле каракули. ручной обращается строительный материал. черно-белая векторная иллюстрация на белом фонеPREMIUM

Строительная площадка фундамента дома, прочный фундаментPREMIUM

Креативное расположение винтов и гаек на белом фоне. выборочный фокус. ПРЕМИУМ

Дюбели и крепежные винты изолированы на белом фонеPREMIUM

Строительное крепление, клиновидный оцинкованный анкер в картонном рожковом дереве. на белом фонеPREMIUM

Композиция из механического морского конька (гиппокампа), шестеренки и старинного компаса на белом фоне.PREMIUM

Коллекция идеально линейных иконок крепежа и винтов.PREMIUM

Винт с закругленной головкой, неоновая светящаяся иконка, иллюстрация. набор контурных болтов векторных иконок неонового цвета на черном. PREMIUM

Крупный план многоразового скалолазного болта на скале. альпинистское снаряжение, предназначенное для организации точек страховки на скалах. ПРЕМИУМ

Заклепка с неоновым свечением значок иллюстрацииПРЕМИУМ

Болт на конце стержня неоновая светящаяся иконка illustrationPREMIUM

Строительный крепеж изолировал реалистичный набор винтов, болтов и гаек. векторные металлические шурупы, болты и шестигранные гайки, крюки с проушиной и гипсокартон с двойными креплениями и деревянными креплениямиPREMIUM

Скоба с подъемным ремнем, изолированным в белой задней частиPREMIUM

Съемка крупным планом частей столярных винтов с крестообразной головкой. винты на столе. промышленность backgroundPREMIUM

Процесс завинчивания винта с полукольцом в просверленное отверстие. анкерный винт с крюком устанавливается в деревянную поверхность. крупный план. выборочный фокус.ПРЕМИУМ

Винт с головкой под торцевой ключ неоновая светящаяся иконка.PREMIUM

Несколько анкерных винтов. Монохромный, созданный с наложением нескольких фотофокусов, чтобы весь объект оставался четким. PREMIUM

Нарисованные вручную винты, болты, крепежные детали. болты, винты, гайки, дюбели и заклепки в стиле каракули. ручной обращается строительный материал. векторная иллюстрация на белом фоне. ПРЕМИУМ

Процесс завинчивания винта с полукольцом в просверленное отверстие. анкерный винт с крюком устанавливается в деревянную поверхность. крупный план. выборочный фокус. ПРЕМИУМ

Съемка крупным планом частей столярных винтов с крестообразной головкой. винты на столе. промышленный фонPREMIUM

Противостоящий винт неоновый светящийся значок иллюстрацияPREMIUM

Коричневый деревянный фон с морем, механическим гребнем, старинным рулевым колесом, золотым якорем и различными золотыми и латунными шестернями. стиль стимпанк.ПРЕМИУМ

Рым-болт с неоновым светящимся значком иллюстрацииPREMIUM

Шпилька анкера иллюстрация неонового свеченияPREMIUM

Винты и пластиковые дюбели на оранжевом фоне. болты и дюбели.PREMIUM

Стеновые анкерные болты клинового типа с крюками под прямым углом с цинковым покрытием на белом фоне. в стадии строительства.ПРЕМИУМ

Техника крепления гайками для предотвращения ослабления крепления при сборке стойки или длинной конструкции. Структурная деталь основания конструкции пешеходного моста PREMIUM

Стальная металлическая такелажная скоба с анкерным болтом на зеленом фоне. профессиональный такелаж. ПРЕМИУМ

Шурупы и пластиковые дюбели на оранжевом фоне. болты и дюбели.PREMIUM

Серый металлический анкер с веревкой на белом фонеPREMIUM

Крючок и петля, болт для крепления и вытягивания различных предметов, римский винт0003

Миниатюрный фотограф-мужчина, стоящий, чтобы сфотографировать женскую модель на куче старых винтов, гаек и болтов. PREMIUM

Крепление металлического троса к скале.PREMIUM

Лучший значок контура винта, подрезание головки винта. векторная иллюстрация металлоконструкций в модном стиле. такие как болты, гайки, винты, стопорная шайба, кровельная стяжкаPREMIUM

Анкерные болты крупным планом на металлическом фонеPREMIUM

Стальные анкерные болты на белом фоне, оборудование для строительстваPREMIUM

Саморез неоновый светящийся значок иллюстрацияPREMIUM

Анкерный болт на белом фонеPREMIUM

Винт изолирован на белом фонеPREMIUM

Набор иконок болт-болт. изометрический набор векторных иконок болт-болт на белом фонеPREMIUM

Разница типа стальных анкерных болтов на белом фоне, оборудование для строительстваPREMIUM

Реалистичные металлические винты. строительные скобяные изделия для ремонта, ремонта и строительстваPREMIUM

Крупный план металлических деталей системы лестничных тросовых огражденийPREMIUM

Креативное расположение винтов и гаек на белом фоне. выборочный фокус.PREMIUM

Набор глифов заклепокPREMIUM

Плоские значки винтовых болтовPREMIUM

Анкерные болты клинового типа с прямоугольными крючками с цинковым покрытием на белом фоне Металлический дюбель из оцинкованной стали с метрической гайкой и рукой, изолированный на черном фонеPREMIUM

Винт с неоновым свечением значок иллюстрацииPREMIUM

Различный тип стальных анкерных болтов на белом фоне, оборудование для строительстваPREMIUM

Винт с буртиком неоновое свечение значок иллюстрацияPREMIUM

Съемка крупным планом частей столярных винтов с крестообразной головкой. желтые винты на столе. промышленный фонPREMIUM

Шуруп по дереву неоновая светящаяся иконкаPREMIUM

Анкерный болт для промышленной сборки на белом фонеPREMIUM

Съемка деталей столярных винтов с крестообразным шлицем крупным планом. желтые винты на столе. промышленность backgroundPREMIUM

Креативное расположение винтов и гаек на белом фоне. выборочный фокус. ПРЕМИУМ

Вектор значка цвета якоря. якорный знак шпильки. изолированный символ illustrationPREMIUM

Стальные анкерные болты на белом фоне, оборудование для строительстваPREMIUM

Значок вектора металлического болта. значок вектора мультфильма на белом фоне металлический болт. PREMIUM

Шестигранная гайка и шайба на металлическом оцинкованном конце анкерного болта на черном фоне. художественная деталь резьбы на анкерном стержне в бетоне с желтым хроматным конверсионным покрытием для защиты от коррозии. PREMIUM

Лучший значок контура винта, крепление головки винта. векторная иллюстрация металлоконструкций в модном стиле. такие как болты, гайки, винты, стопорная шайба, кровельный винт. editaPREMIUM

Винт и болт строительный аксессуар вектор бесшовный рисунок тонкая линия иллюстрацияPREMIUM

Крепкий большой болт и гайка, крепящие металл к земле. ПРЕМИУМ

Желтый игрушечный самосвал и пишущая машинка, тягач-бульдозер с кучей старых винтов, гаек и болтов. крюк, изолированные в белом обратноPREMIUM

Старый ржавый болт с металлическим стержнем с резьбой — изображение с копией пространстваPREMIUM

Пластиковый дюбель, изолированные на белом фоне. анкер для стеныPREMIUM

Большие и маленькие металлические кандалы на желтом фоне. профессиональный такелаж. ПРЕМИУМ

Съемка крупным планом частей столярных шурупов с крестообразной головкой. желтые винты на столе. промышленный фонPREMIUM

Шестигранные стойки значок векторной иллюстрацииPREMIUM

Дюбели, винты, белый фон, место для текста, крупный план.PREMIUM

Ремонт водосточной трубы крыши, ремонт ремонт на кирпичном доме асбестовая крышаPREMIUM

Деталь анкерной проушины стального болта в скале из песчаника. концевой узел стального каната. путь альпинистов виа феррата. железная витая веревка, закрепленная в блоке.ПРЕМИУМ

Пластмассовая распорная заглушка с крюком из оцинкованной стали типа с, изолированная, фотоукладкаPREMIUM

Заклепка цветной значок вектор. заклепка винт знак. изолированный символ illustrationPREMIUM

Пластиковые дюбели различных размеров и цветов. 3d illustrationPREMIUM

Шурупы, гвозди изолированы на белом фоне. векторная иллюстрацияPREMIUM

Анкерный болт для монтажа и крепления на белом фонеPREMIUM

Технический проект оформления детской площадки. крупный план креплений.ПРЕМИУМ

Сверло по каменной кладке и бетону со специальным хвостовиком и твердосплавным наконечником среди анкерных болтов стены с прямоугольными крюками на белом фонеPREMIUM

Железобетонный фундамент с металлическими анкерными болтами, предназначенный для установки металлических колонн. фундамент склада на строительной площадке. PREMIUM

Креативное расположение винтов и гаек на белом фоне. выборочный фокус. ПРЕМИУМ

Вектор значка цвета болта с шестигранной головкой. знак болта с шестигранной головкой. изолированная иллюстрация символаПРЕМИУМ

Допуски на анкерные болты | Как расположить, выровнять и закрепить анкерные болты в бетоне

Неправильно расположенные или смещенные анкерные болты являются распространенной проблемой в полевых условиях.

6 декабря 2016 г.

Kim Basham, PhD PE FACI

KB Engineering LLC

Фото 3. В случае смещенных или изогнутых анкерных болтов, из-за которых опорная плита не надевается на болты, попробуйте согнуть болты в нужное положение.

Анкерные болты смещаются, когда измеренное отклонение или отклонение от указанного положения или выравнивания превышает указанный допуск конструкции. Чтобы избежать задержек в графике и расходов, связанных с неправильным положением анкерных болтов, вы должны понимать, по каким допускам будет оцениваться ваша работа, и предпринимать необходимые действия для позиционирования, выравнивания и закрепления анкерных болтов.

Стандартные допуски

В бетонной и сталелитейной промышленности предусмотрены допуски на анкерные болты. К сожалению, допуски не совпадают. Допуски, предоставленные Американским институтом стальных конструкций (AISC), являются более строгими, чем допуски на анкерные болты, предоставленные Американским институтом бетона (ACI).

Для монтажника стальных конструкций Раздел 5 спецификаций ссылается на AISC 303 «Кодекс стандартной практики для стальных зданий и мостов», а Раздел 3 спецификаций для бетонных подрядчиков обычно ссылается на ACI 117 «Спецификации допусков для бетонных конструкций и материалов». . ^{( 1,2 )} Несмотря на то, что архитектор/инженер должен прояснить и устранить эти различия в допусках, бетонные подрядчики иногда вовлекаются в строительные споры из-за несовместимых допусков.

Рис. 1: Допуски на анкерный болт и опорную плиту. (изменено по ссылке 5)

Как показано в Таблице 1 (ниже) и на Рисунке 1 (выше), допуски AISC ограничивают отклонение между центрами любых двух болтов в группе (Поз. 1) , осевые линии групп болтов (поз. 2 и 4) , и центры группы анкерных болтов из линий столбцов (поз. 5) . ACI 117 указывает только отметку (поз. 3) и допуск на расположение осевой линии отдельных анкерных болтов (поз. 6) . Как показано для (поз. 7) , AISC имеет очень строгий или нулевой допуск для болтов, тогда как ACI не определяет допуск по отвесу. Единственным совместимым допуском между AISC и ACI является верхняя отметка болтов (поз. 3) . Допуски AISC в сочетании с увеличенными отверстиями в опорных плитах гарантируют, что стальную конструкцию можно легко установить без модификации конструкции.

Таблица 1: Допуски для анкерных болтов и опорных плит колонн.

Чтобы анкерные болты соответствовали допускам как AISC, так и ACI, Suprenant и Malisch утверждают, что анкерные болты должны располагаться в пределах ± 1/16 дюйма от их указанного положения. ⁽³⁾ Допуск ± 1/16 дюйма нереалистичен и недостижим. Поэтому для бетонных подрядчиков очень важно понимать, какие допуски применяются к бетонным работам — допуски AISC или ACI? AISC рекомендует, чтобы Раздел 3 спецификаций требовал установки анкерных болтов в соответствии с AISC 303 «Кодекс стандартной практики». ⁽⁴⁾ Даже при использовании фанерных или стальных шаблонов для размещения, выравнивания и закрепления анкерных болтов маловероятно, что подрядчик по бетонным работам сможет удовлетворить допуски AISC, указанные в Таблице 1. Допуски AISC слишком строги для стандартных методов размещения анкерных болтов.

Использование рекомендованных AISC увеличенных отверстий в опорной плите и допусков на анкерные болты ACI должно обеспечить простой монтаж стальной конструкции без модификации конструкции для 1, 1-1/4, 1-1/2, 1-3/4, 2 и Болты диаметром 2-1/2 дюйма. Однако это может быть не так для болтов диаметром 3/4 и 7/8 дюйма. ⁽³⁾ Как показано в таблице 2 (ниже), рекомендуемые AISC диаметры отверстий увеличенного размера для болтов 3/4 и 7/8 дюйма слишком малы по сравнению с размерами отверстий увеличенного размера, предложенными ACI. ^(3,5)

Таблица 2: Рекомендуемые отверстия в опорной плите.

Подрядчики по бетонным работам редко контролируют размер отверстий в опорной плите. Таким образом, не полагайтесь на отверстия увеличенного размера, чтобы смягчить положение анкерных болтов. Всегда соблюдайте осторожность при размещении, выравнивании и закреплении анкерных болтов независимо от их размера, но для болтов диаметром 3/4 и 7/8 дюйма может потребоваться дополнительная осторожность.

Где и как измерять

К сложности допусков анкерных болтов добавляется сложность точного измерения положения отдельных анкерных болтов и групп анкерных болтов. Стандартной практикой является размещение анкерных болтов вдоль верхней части бетона. Однако расположение анкерных болтов обычно проверяется путем измерения до вершины болта. Если анкерный болт расположен не идеально вертикально, положение вершины болта не будет таким же, как вдоль бетона. Для наклона болта в 5 градусов и выступа болта в 6 дюймов разница между положением болта, измеренным от вершины болта и верха бетона, может достигать 1/2 дюйма. ⁽³⁾

Как показано в таблице 1, допуски измеряются от центров анкерных болтов (отдельных или групп) и осевых линий болтов. Использование этих точек измерения требует оценки центров, которые вносят больше ошибок измерения и неопределенностей. Также точность расположения анкерных болтов зависит от точности измерительной ленты и разметки или опорных линий. Также улучшите точность макета, составьте план того, где и как измерять и перепроверить свои макеты.

Деннис Пуринтон из компании Purinton Builders, Inc. (Ист-Грэнби, Коннектикут) изготавливает шаблоны анкерных болтов из фанеры в цеху, как показано на рисунке. Purinton говорит, что важно просто отметить выравнивание шаблона относительно фундамента, измеряя и просверливая отверстия для болтов в правильном месте. d)    Для смещенных или согнутых анкерных болтов (Фото 3) , которые не позволяют опорной плите надеть болты, попробуйте согнуть болты в нужное положение. Удалите бетон, чтобы обеспечить S-образный изгиб, и согните болт в холодном состоянии. Как правило, только болты класса 36 следует изгибать в холодном состоянии, а изгиб должен быть ограничен до 45 градусов или меньше. Болты диаметром до одного дюйма могут быть согнуты в холодном состоянии, а болты, превышающие один дюйм, могут быть нагреты в соответствии с указаниями архитектора/инженера для облегчения гибки. После изгиба болты следует осмотреть на наличие трещин. При необходимости болты могут быть испытаны под нагрузкой для проверки прочности на растяжение.

Все методы перемещения, повторного выравнивания анкерных болтов или модификации опорной плиты требуют одобрения архитектора/инженера. Свод федеральных правил, 29-CFR, глава XVII, раздел 1926.755 (B) для устойчивости при возведении колонн, гласит:

a)    Анкерные стержни (анкерные болты) нельзя ремонтировать, заменять или модифицировать в полевых условиях без утверждения записи инженера-строителя проекта.

б)    Перед монтажом колонны контролирующий подрядчик письменно уведомляет монтажника металлоконструкций о ремонте, замене или модификации анкерных стержней (анкерных болтов) этой колонны.

В заключение обязательно уясните, какие допуски на анкерные болты применимы к вашей работе, используйте одинарные или двойные шаблоны с двойными гайками для размещения, выравнивания и закрепления анкерных болтов. Перед укладкой бетона еще раз проверьте анкерные болты на правильность расположения и выравнивания.

Ссылки

1. AISC 302-10 Свод стандартных правил для стальных зданий , Американский институт стальных конструкций (AISC), 14 апреля 2010 г., www.aisc.org
2. ACI 117-10 (повторно утвержден в 2015 г.) Спецификации допусков для бетонных конструкций и материалов и комментарий , Американский институт бетона (ACI), 2015 г., www.concrete.org
3. Супренант, Б. А., и Малиш, В. Р., Допуски для монолитных бетонных зданий, Американское общество подрядчиков по бетону (ASCC), 2008 г., www.ascconline.org
4. Фишер, Дж. М. и Клойбер, Л. А., Руководство по проектированию стали 1, Конструкция опорной плиты и анкерного стержня , 2 ^{-е издание} , Американский институт стальных конструкций (AISC), 2006 г. , www.aisc.org 903:00
5. ACI 117.1R-14 Руководство по совместимости допусков в бетонных конструкциях, Американский институт бетона (ACI), 2014 г., www.concrete.org
6. Putkey, J. J., Стальные наконечники — общие проблемы монтажа стальных конструкций и предлагаемые решения , Образовательный совет по конструкционной стали, декабрь 1993 г., www.steeltips.org

   Измеримая окупаемость инвестиций в бетон IoT

   Как разбить железобетон при бурении с помощью перфораторов Diablo

   Как возникают колебания спроса на цемент и что делается в цепочке поставок

   9032 Azugaseting 02 Уменьшите риск и защитите ваше ценное оборудование с помощью системы отслеживания активов

   Осведомленность в области безопасности строительных работ

   Одной из самых важных вещей, которую может сделать строительная компания, является осведомленность, и часть этого заключается в том, чтобы знать, когда позвать на помощь.

   Руководство по технике безопасности при работе в ночное время

   Узнайте об эффективных приемах и советах, которые подрядчики по укладке дорожных покрытий могут использовать, чтобы помочь работникам оставаться в безопасности и работать в ночную смену, не подвергаясь опасности.

   Как отбить армированный бетон при сверлении сверлом Diablo Hammer

   Производительность снижается при ударе по арматуре при сверлении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным!

   Алмазные диски Ulti-Grit для плоских пил

   Вода в бетоне

   Количество воды в бетоне определяет многие свойства свежего и затвердевшего бетона, включая удобоукладываемость, прочность на сжатие, проницаемость и водонепроницаемость, долговечность и устойчивость к атмосферным воздействиям, усадку при высыхании и возможность образования трещин.

   Бетонные полы Wide Bay Superflat VNA

   В конечном счете, владелец объекта должен определить, как будут устроены его бетонные плиты с определенным трафиком или F-min. Если владельцы не хотят корректирующего шлифования в определенных проходах, то лучше всего подойдет метод строительства с узкими полосами.

   Как получить наилучшие результаты при испытаниях бетонного стержня

   Понимание факторов, влияющих на результаты испытаний керна, поможет вам точно определить прочность бетона на месте.

   Получите консольную ступень за один шаг — консольную ступень Stepliner

   Дробильные установки Wirtgen Kleemann оснащены беспроводным соединением линий

   Благодаря технологии беспроводного соединения линий отпадает необходимость в сложной прокладке кабелей. Эта функция также помогает предотвратить ситуации перегрузки и повреждения.

   Компания Concrete Construction уделяет особое внимание устойчивому развитию

   Усилия продолжаются по мере того, как цементная и бетонная промышленность продвигается вперед по дорожной карте к Net-Zero.

   Как правильно выбрать антенну для работы с георадаром

   При оценке того, какую антенну выбрать для работы, важно учитывать поверхностный покров и присутствующую почву, а также глубину, которую вы хотите сканировать.
