Бетонные лестницы своими руками чертежи и расчеты: Бетонная лестница своими руками:?расчет и этапы изготовления?

Бетонная лестница своими руками:?расчет и этапы изготовления?

Содержание

1. Особенности
2. Достоинства и недостатки
3. Расчет
4. Основные параметры
5. Крутизна
6. Длина лестничного пролёта
7. Расчёт количества ступеней
8. Ширина и высота
9. Создание бетонной монолитной лестницы
10. Подготовительные работы (возведение опалубки: начало)
11. Армирование
12. Рекомендации по армированию
13. Расчёт минимального количества прутов продольного армирования лестничного марша
14. Пример армирования бетонной лестницы [пошагово]
15. Завершение монтажа опалубки (установка перегородок-подступенков)
16. Заливка лестницы
17. Советы по раствору для заливки
18. Расчёт количества раствора [+пример]
19. Этап заливки бетонной лестницы [пошагово]
20. Варианты отделки
21. Рекомендации специалистов (1 видео)
22. Разные железобетонные лестницы (54 фото)

Лестница – актуальный элемент при строительстве частных домов. Она обеспечивает комфортный подъем на верхний этаж, может быть прямой или поворотной, криволинейной или винтовой. Для дома, возведенного из дерева, отлично подойдёт деревянная лестница, однако для кирпичных или блочных строений напрашивается вариант из бетона. Изготовить опалубку и залить бетонное изделие без помощи специалистов не так сложно, как может показаться, особенно, прочитав эту статью.

Особенности

Любая лестница должна обладать высокой степенью надёжности и безопасности. По расчёту хозяев дома такая конструкция строится на века. Но, кроме прочности, большую роль играет эстетика строения. Всеми перечисленными критериями обладают монолитные бетонные лестницы. Это долговечные, устойчивые к любым воздействиям сооружения, которые по всем параметрам превосходят деревянные и металлические аналоги.

По дизайнерскому оформлению бетонных лестниц также существует множество идей, что позволит воплотить любые фантазии и запросы.

Если вы еще не определились, стоит устанавливать монолитную лестницу или нет, рекомендуем проанализировать все ее достоинства и недостатки, а уже потом делать выводы. Особое внимание стоит обратить на такие показатели, как стоимость, конструктивные варианты исполнения и эксплуатационные характеристики.

Специалисты отмечают такие достоинства конструкций из бетона:

• Универсальность. Бетонную лестницу можно устанавливать как внутри дома, так и на улице. Степень влажности воздуха не влияет на ее функциональность. При соблюдении правильной технологии заливки она прослужит несколько десятилетий.

• Высокая степень прочности. Бетон не идёт в сравнения с любыми другими материалами. У него отличная устойчивость к динамическим нагрузкам. Лестница не будет расшатываться со временем. Порадует и отсутствие скрипа при передвижении по ней.

• Высокие противопожарные показатели. В случае чрезвычайных ситуаций такие лестницы служат путем эвакуации. Поэтому устойчивость к огню – неоспоримое достоинство.

• Разнообразие форм и отделки. Только бетонная заливка позволит придать самую замысловатую и оригинальную форму. Есть возможность выполнить любой вариант отделки: дерево, МДФ, ламинат, керамическая плитка, камень, стекло и т.д.

Наряду со всеми представленными плюсами имеются некоторые особенности прочных бетонных изделий, которые могут исключить возможность их постройки:

• Огромный вес. Для устройства конструкции такого типа необходимо иметь надёжное основание и перекрытие. В противном случае браться за устройство такой лестницы не следует.

• Большие трудозатраты. Возведение любого бетонного монолита – это многоэтапный процесс, требующий физических усилий и терпения.

• Сложность монтажа. При работе с арматурой и бетонной смесью справиться в одиночку будет затруднительно, поэтому лучше пригласить пару помощников.

• Длительный срок введения в эксплуатацию. Бетон после заливки должен выстояться не менее четырех недель. Сразу пользоваться лестницей нельзя.

Многие считают, что бетонные изделия имеют грубый вид. Такие упрёки беспочвенны, так как хорошая отделка превратит конструкцию в произведение искусства.

Расчет

Не нужно надеяться на то, бетонную лестницу можно построить «на глазок». Любая неточность значительно снизит все достоинства конструкции и сделает её небезопасной. Необходимо взять за правило, что любое строительство должно осуществляться в соответствии с общепринятыми стандартами и при соблюдении технологий. Правильные расчетные процессы играют одну из важнейших ролей.

Основные параметры

Для начала определяют место установки конструкции. Площадь, отведенная для устройства подъёма на верхний этаж, повлияет на её размеры. Ещё на этапе создания проекта дома, следует обратить особое внимание выделению лестничного пространства.

Учитываются такие параметры:

• высота лестницы;
• проекция конструкции на пол;
• ширина проёма;
• глубина ступени;
• высота подступенка.

Обязательно просчитываются параметры проёма над лестницей. Расстояние от любой ступени до верхнего перекрытия не должно быть меньше роста человека.

Важные параметры для расчета

Крутизна

Для устройства лестницы в бытовых условиях, угол наклона должен быть комфортным. Учитывают тот факт, что пользоваться ею будут и маленькие дети, и пожилые люди. Крутизна устройств для удобного перемещения варьируется в пределах 30-45 градусов. Последний параметр критичен. Оптимальный угол наклона для лестниц в частном доме составляет 40 градусов.

Длина лестничного пролёта

Длину лестницы определяет площадь, отведённая для её устройства. Вычисляется с помощью геометрической формулы – теоремы Пифагора. Для этого необходимо измерить такие параметры, как расстояние от пола до перекрытия на второй этаж и длина проекции предполагаемой конструкции. Эти две величины считаются катетами прямоугольного треугольника, длина лестницы – гипотенузой. Для расчёта нужно сложить квадраты полученных цифр, а затем извлечь корень квадратный.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

Расчёт количества ступеней

Параметрам ступеней также уделяют особое внимание. Для начала определяют число предполагаемых ступеней. В этом случае проекцию бетонного изделия на полу делят на ширину проступи и получают количество ступеней. Как показывает практика, в результате получается не целое число. Далее проводят корректировку – лишние сантиметры добавляют на первую или последнюю ступеньку.

Удобное передвижение для человека по бетонной лестнице – это когда начинают и заканчивают подъём с одной и той же ноги. Поэтому количество ступеней лучше делать нечётным.

Формулы для расчета

Ширина и высота

Параметры ступеней определяют комфорт передвижения человека по ним. Высота должна быть таковой, чтобы не нужно было слишком высоко поднимать ногу, а ширина должна соответствовать размеру ступни. Все эти моменты проанализированы и отображены в нормативных документах.

Оптимальными параметрами ступеней считаются: ширина – 20-30 см, высота – 16-19 см.

Параметры ступеней в соответствии с нормативами

На видео: типы бетонных лестниц, размеры ступенек и расчет простого марша.

Создание бетонной монолитной лестницы

Чтобы залить бетонную лестницу своими руками, необходимо приложить усилия. Для большего понимания процесса представляем пошаговую инструкцию сооружения двухмаршевой бетонной лестницы с углом поворота 90⁰ и площадкой.

Подготовительные работы (возведение опалубки: начало)

После проведённых расчётов и определения типа конструкции приступают к монтажу опалубки. Рассматриваемый пример бетонной лестницы устанавливается в углу помещения у стены. В таком случае для начала наносят метки расположения профиля. Нижняя линия совпадает с размещением опалубки. Приступают к постройке опалубочного каркаса.

Сборка выполняется по следующей инструкции:

1. Устанавливаются несущие балки. На них будет опираться вся монолитная конструкция, поэтому размеры их должны составлять 50×150 мм. Торцовые части балок срезаем под нужным углом. Длина детали должна соответствовать размеру от нижнего основания лестницы до её площадки. Крепить балку на стену необходимо ниже отбитой линии на толщину листа фанеры (примерно 15 мм). Крепление балки лучше выполнить посредством нагелей для бетона длиной 150 мм.

2. Устанавливаются опоры под балку. Разместить их нужно с шагом 0,5 м. Одна из них является общей под балку и площадку. Поэтому установить её нужно с выступом наполовину ширины доски. Опору нужно правильно вырезать: один край её обрезается под прямым углом, а второй соответствует углу крутизны лестницы. Длина каждой опоры соответствует расстоянию от пола до балки в том месте, где будет осуществляться её монтаж. Верхний торец присоединяется к балке саморезами, завинченными под углом.

3. Приступают к устройству палубы опалубки. Для этого устанавливают вторую балку строго параллельно той, которая прикреплена к стене. Чтобы выполнить эту задачу, вначале к балкам крепится брусок с одинаковым расположением. Он будет служить опорой и для поперечных перекладин палубы. Перекладины устанавливаются с шагом 30 см. Их назначение – удерживать лист ОСП вместе с бетоном.

4. Из балок формируется каркас буквой П – основа для лестничной площадки. Две детали крепятся к стене, а третья к торцовой части балок. Под неё и свободную балку устанавливаются опоры – внешний борт опалубки. Для того, чтобы стойки случайно не сместились во время процесса заливки, их нужно зафиксировать общей доской у основания пола.

5. Устанавливаются перемычки под ОСП на площадке. Чтобы под тяжестью бетона они не прогибались, под каждую перемычку лучше соорудить опору. Все они соединяются доской у снования пола.

6. Приступают к обшивке. Для этого из листа ОСП вырезаются детали по точным размерам, указанных на схеме лестницы. Детали укладываются на перекладины и фиксируются саморезами длинной 55 мм на расстоянии 20 см. После этого проверяют прочность палубы, она не должна прогибаться под большим весом.

7.  Устанавливаются борта и второй марш. Полосы из ОСП, нижняя часть которых совмещается с краем опалубки. Высота соответствует предполагаемой толщине монолита. Таким же способом монтируется второй марш лестницы.

Армирование

Важным моментом в монтаже бетонной лестницы является её армирование. Только таким способом можно будет добиться необходимой прочности и надёжности конструкции.

Рекомендации по армированию

Укрепление конструкции осуществляется посредством арматуры. Перенасыщать элементы металлом не нужно. На степень прочности это не влияет, а вес лестницы значительно увеличивается. В этом плане нужно руководствоваться нормами, в которых говориться, что суммарная площадь арматуры должна составлять 0,25% от поперечного сечения детали. Зная все показатели, не трудно сделать соответствующие расчёты.

Расчёт минимального количества прутов продольного армирования лестничного марша

Начинают с определения основных параметров:

• ширина марша;
• толщина плиты;
• диаметральное сечение арматуры.

Диаметр арматуры определяется габаритами лестничных маршей. До 3 м используются прутья диаметром 10 мм, а свыше – 12 мм. По структуре выбирается только рифлёная арматура.

Пруты нужно укладывать с расстоянием между ними в 250-300 мм. Это минимальные показатели. В противном случае мелкие ячейки будут препятствовать равномерному распределению бетона. Внутри плиты прутья размещаются так, чтобы слой бетона (и сверху, и снизу) составлял в пределах 2-5 см.

Для расчёта минимального количества продольных прутьев можно воспользоваться онлайн калькуляторами. С их помощью выполняют более сложные вычисления. К примеру, для лестницы шириной 800 мм и толщиной 150 мм, с использованием прутьев с диаметральным сечением 10 мм, понадобится минимум 4 продольных прута.

Пример армирования бетонной лестницы [пошагово]

Армирование своими руками требует правильного выбора материала и выполнения расчётов. Также выполняется качественная связка прутьев. В этом случае увязка будет производиться специальной вязальной проволокой.

Процесс армирования таков:

1. Вдоль палубы располагаются 4 прута с диаметральным сечением 10 мм в таком порядке: по бокам по одному пруту на расстоянии 7 см от края и два с равномерным шагом между ними. Шаг между прутьями получился 220 мм.

2. Под прутьями необходимо обеспечить подставки, которые способствовали бы расположению каркаса внутри монолита. Мастера выходят из этого положения по-разному. Но, лучше всего приобрести специальные полимерные стойки.

3. Переходя на площадку, прутья изгибаются, а концы заводятся в подготовленные отверстия в стене. Часто, мастера все пруты заводят в стены.

4. Далее следует монтаж поперечных прутьев. Они располагаются так, чтобы в результате получилась армированная сетка. Увязка в местах пересечения продольных и поперечных прутьев арматуры производится с помощью вязальной проволоки.

5. Далее процесс повторяют на верхнем марше. Для этого сначала освобождают концы прутов из перекрытия и загибают так, чтобы к ним можно было приварить отведенные для верхнего уровня. Остальной процесс ничем не отличается от того, что был на нижнем марше.

На видео: каркас монолитной лестницы.

Завершение монтажа опалубки (установка перегородок-подступенков)

После проведения армирования приступают к завершающему процессу устройства опалубки — установка перегородок, которые после заливки бетоном станут основой для подступенков.

Работа заключается в следующем:

1. Для начала из ОСП нарезают панели, которые будут служить перегородками для ступеней. Размеры панелей полностью соответствуют высоте подступенка и ширине марша.

2. Затем готовят ещё три детали из досок 50×150: опорная часть, габариты которой равны размерам панелей, и по два отрезка 100×150 для крепления перемычек к бортам опалубки.

3. Крепление перемычек может начинаться с любого положения – сверху или снизу. На бортах опалубки наносится разметка для облегчения монтажа.

4. Сначала соединяются доски с отрезками, а затем к бортам. Внутрь размещается перемычка. После установки каждой детали следует тщательно перепроверять размеры, установить подпорки.

Во время монтажа опалубки при себе нужно иметь монтажную пену. Ею заделывают образовавшиеся щели, чтобы бетон не вытекал.

Заливка лестницы

После установки опалубки переходят к бетонной заливке. На этом этапе работы также нужно четко соблюдать технологию.

Советы по раствору для заливки

Главная особенность процесса заливки бетоном заключается в том, что это нужно выполнить за один приём. В этом случае нет разницы, маленькая лестничная конструкция или большая. В противном случае нарушается монолитность строения и снижаются его надежность и прочность. Поэтому следует побеспокоиться о создании условий для быстрой работы либо заказать бетон уже готовый.

В случае изготовления раствора своими руками определяемся с его составом. Лучше всего использовать бетон марки М-300 или М-250. Для этих составов цемент, песок и щебень имеют следующее соотношение: М-250 – 1:2,1:3,9 и М-300 – 1:1,9:3.7.

Имеет значение и фракционность щебня – 25-30 мм. Более крупный материал не сможет качественно заполнить пространство под арматурным поясом.

Что касается соотношения воды и цемента, то оно должно быть чуть меньше, чем принято обычно, составляет приблизительно 0,6. Необходимо добиться, чтобы бетон был пластичен и не имел высокой степени текучести. Специалисты рекомендуют добавлять в него пластификаторы, которые широко продаются в строительных магазинах.

Расчёт количества раствора [+пример]

Высчитать количество необходимого бетонного раствора просто. Нужно снова вспомнить уроки геометрии. В этом случае нужно узнать объём конструкции. По своей форме лестницу можно приблизить к прямоугольному параллелепипеду. Для вычисления объёма умножают длину на ширину и толщину плиты. К полученному результату прибавляют запас в размере 10%. Зная объём, количество сыпучих материалов можно рассчитать с помощью онлайн калькулятора.

Необходимо только ввести в поля определённые параметры. К примеру, лестница соответствует таким параметрам:

• ширина марша – 0,8 м;
• длина пролёта – 2,5 м;
• толщина плиты – 0,15 м;
• высота ступени – 0,2 м:
• ширина проступи – 0,25 м;
• число ступеней – 9;
• длина опорных площадок – 0,6.

Онлайн калькулятор выдаст следующий результат: нужно заказать 0,61 м³ уже с 10% запасом. В случае самостоятельного изготовления раствора необходимо 160 кг цемента марки М-400; 310 кг песка (0,19 м³), 600 кг щебня (0,41 м³).

Этап заливки бетонной лестницы [пошагово]

Опалубка готова, материалы для бетонного состава закуплены, настало время бетонирования. Залить лестницу можно, следуя такому плану:

1.  Полностью очистить конструкцию от пыли и мусора, которые могли попасть туда во время сооружения опалубки, проще это сделать пылесосом. Бетономешалку лучше разместить в непосредственной близости от конструкции, чтобы не носить далеко тяжёлый раствор.

2. Приступаем к замешиванию бетона. Заливаем половину количества воды вместе с пластификатором, включают бетономешалку. Затем добавляем одну часть щебня, он позволит однородно размешивать содержимое и отделять от стенок налипающую смесь. За этим следует цемент и песок, а в завершение остаток щебня и воды.

3. Заливается лестница с нижней ступени, и постепенно поднимаются к верхним элементам. После того как бетон вывален в опалубку, нужно сразу его штыковать куском арматуры или мастерком. Это поможет равномерно распределить смесь и выгнать лишний воздух.

4. Результат будет намного лучше, если использовать специальный вибратор для бетона. Нужно постараться не задеть арматурный пояс. Далее поверхность выравнивается мастерком, снимается лишний бетон и заглаживается.

5. После того как бетон наберет нужной прочности, через несколько дней, в зависимости от температуры в помещении, опалубка демонтируется, а затем шлифуется с помощью шлифовальной машины со специальной насадкой.

Варианты отделки

Для дальнейшего использования бетонной лестницы продумывают её отделку. Для этого существует масса вариантов. Очень выгодно смотрится дерево, оно лёгкое и отлично вписывается почти в любой интерьер. Деревом можно отделать ступени, балюстраду, поручни. Можно сочетать с никелированными и коваными элементами в ограждениях.

Также часто используют в отделке такие материалы, как камень, стекло и пластик. Возможный вариант – облицовка керамической плиткой.

Приступая к созданию бетонной лестницы самостоятельно, необходимо провести тщательную подготовку, особенно новичкам. Правильные расчёты, составление точного чертежа, соблюдение технологий – залог будущего успеха в строительстве. Все необходимые рекомендации представлены в данной статье. При отсутствии опыта лучше начать с небольшой лестницы вне дома, например, сделать ступени на крыльцо.

Рекомендации специалистов (1 видео)

Разные железобетонные лестницы (54 фото)

Чертежи лестницы из бетона — По ступенькам

Лестница — архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная.

Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн.

Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

• Преимущества бетонных лестниц;
• Расчеты и чертежи лестницы;
• Правильная установка опалубки, чертежи опалубки для лестницы;
• Монолитная лестница, армирование.

Преимущества бетонных лестниц

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы

Каждая лестница индивидуальна, ее размеры, форма и количество ступеней зависят от конкретного дома. Поэтому при проектировании дома необходимо определиться с местом расположения лестницы, ее размерами и формой, чтобы понять какого размера будет проем в плите перекрытия, и где будет находиться основание лестницы. Размер лестницы напрямую зависит от угла наклона. Рекомендуемый угол для удобного подъема 25 — 35 градусов. Исходя из угла наклона лестницы, рассчитывается высота ступени от 150 до 180 мм и ее длина от 280 до 300 мм (рисунок 1). Рекомендуемая ширина лестницы, для удобного прохода одного человека, проноса вещей — не менее одного метра.

Рисунок 1 — Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы (рисунок 2, 3).

Рисунок 2 — Чертеж посадки монолитной лестницы.

Рисунок 3 — Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 — 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 — Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Рисунок 5 — Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 — 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки

После всех расчетов, чертеж на бумаге надо перенести на стену (лучше прям на стене начертите, как будут идти ступени, это исключит возможные ошибки). Когда у вас есть чертеж вашей лестницы можно приступать к работе. При установке опалубки для лестницы надо учитывать «чистовой пол дома», то есть первая ступень должна быть выше на толщину стяжки и типа полового покрытия (рисунок 2). Для опалубки под лестничный марш лучше использовать фанеру, под несущие направляющие брус 150×50 мм. Подпорки можно делать из бруса или использовать телескопические стойки. Чтобы лестница была гладкой, без выступов, щели в опалубке запениваются монтажной пеной. Для вашего удобства будут рассмотрены примеры нескольких лестниц с описанием и чертежами.

Прямая одномаршевая лестница. Наиболее простая для сборки лестница. Используется не часто, из-за большой длины (4,5 — 5,5 метров) ее трудно разместить в жилом доме. Такая лестница менее безопасная из-за отсутствия площадки, которая может остановить падение споткнувшегося человека. Для сборки такой лестницы требуется одно длинное фанерное основание, на которое ложатся ровные хлысты арматуры и увязываются в 2 сетки, затем монтируются борта и ступни. Нижняя ступень интереснее выглядеть, если будет с закруглением (рисунок 6).

Рисунок 6 — Опалубка под прямую лестницу.

Ровная 2-х маршевая лестница с одной площадкой. Благодаря своей простоте, удобству в эксплуатации и безопасности это самая удобная конструкция лестницы получила широкое распространение в многоэтажном и частном строительстве. Основой для лестницы служит фанера или щит из доски. Сборка начинается с установки площадки, на которую потом опираются щиты (основы лестничных маршей). Вся конструкция подпирается телескопическими стойками или брусом. Затем выставляется борт лестницы, к которому, после армирования, крепятся ступени. Опалубка для ступеней режется из бруса 150 на 50 мм, при необходимости получения большей высоты ступеней к брусу прикручиваются фанерные рейки. (рисунок 7).

Рисунок 7 — Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

Рисунок 8 — Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 — 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.

Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).

Заливка бетона

Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).

Рисунок 13 — Заливка лестницы.

Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.

Первоисточник

Калькулятор

бетонных ступеней для Maryland Concrete

Назад к калькуляторам

Глубина платформы

дюймы

Бегать

дюймы

Рост

дюймы

Ширина

дюймы

Количество ступеней (включая верхнюю платформу)

ПРИМЕЧАНИЕ. Этот калькулятор следует использовать ТОЛЬКО в качестве инструмента оценки. Chaney Enterprises не несет ответственности за какие-либо расхождения в материалах, основанных на расчетах, сделанных с помощью этого приложения.

Чтобы заказать бетон, позвоните по номеру 301-932-5000 и нажмите «Опция 1». заказывая немного больше, потому что неудача может обернуться катастрофой. Хорошее эмпирическое правило состоит в том, чтобы взять ваш расчет и добавить от 4% до 10% к общей сумме, чтобы учесть потери, утечки, чрезмерные земляные работы, оседание, распространение форм, потерю вовлеченного воздуха или любые другие изменения в объеме. Бетон можно заказать с шагом в ½ ярда.

Осадка – Осадка является мерой консистенции бетона. 4-дюймовый осадок (мера расстояния, на которое упадет влажный бетонный конус) является типичным. Если вы хотите больше осадки, для бетона всегда безопаснее отрегулировать осадку на заводе. Регулировка осадки на рабочей площадке повредит бетон. Добавление всего 1 галлона воды на кубический ярд может снизить прочность на сжатие от 150 до 200 фунтов на квадратный дюйм, отходы цемента и увеличить усадку на 10%. Это особенно проблема для бетона, который может подвергаться воздействию условий замерзания и оттаивания.

Прочие материалы – Вам нужен заполнитель (камень или гравий) для проекта? У вас есть необходимые инструменты для бетона? Наши профессиональные представители по обслуживанию клиентов и команда BuilderUp помогут вам убедиться, что вы готовы, просто позвоните по номеру 301-932-5000.

Запросить предложение

Задать вопрос

Найти подрядчика

Позвоните нам:
301-932-5000

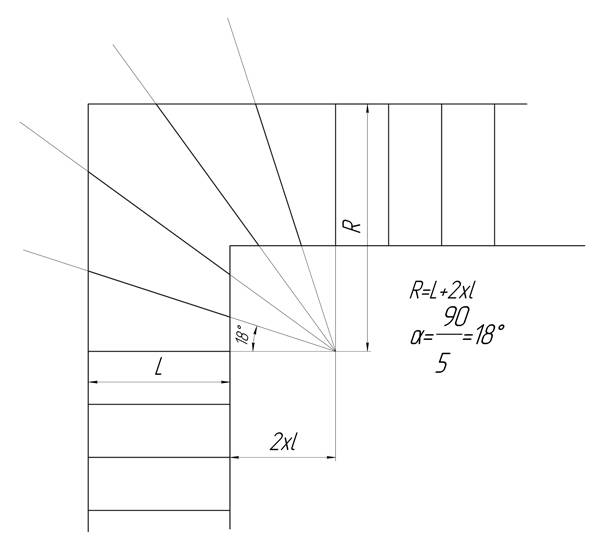

Как спроектировать круговые лестницы | Главная Путеводители

Финн МакКухил

Преимущество круглых лестниц в том, что они требуют меньше места на полу и на стенах, чем их более традиционные аналоги. С точки зрения строителя своими руками, на этом преимущества заканчиваются. Для традиционной лестницы расчет подъема и расстояния — простая задача. Так определяется ширина, высота и глубина подступенков и ступеней. Математика становится немного сложнее, когда вы скручиваете эти факторы в спираль и добавляете клиновидные ступени.

1. Определите расположение верхней и нижней ступенек. Круговая лестница должна вращаться примерно на 360 градусов между этажами, чтобы обеспечить достаточный зазор для головы. Обратите особое внимание на легкость доступа к лестнице как для входа, так и для выхода.

2. Измерьте расстояние между поверхностями первого и второго этажа.

3. Разделите расстояние между этажами на желаемую величину подъема каждой ступени. Количество шагов, необходимых для общего подъема на 108 дюймов с подъемом на шаг на 7 дюймов, составляет 15,43. Создание доли шага не является практичной идеей, но этот метод позволяет легко получить приблизительное представление о том, как приблизиться к желаемой высоте подступенка. Как только вы приблизитесь, разделите высоту на количество шагов, чтобы получить точный ответ. В этом примере 108 дюймов, разделенных на 15 ступеней, дают высоту отдельного подступенка 7,2 дюйма.

4. Измерьте ширину доступного пространства для лестницы. Возможная ширина и глубина ступеней увеличиваются пропорционально увеличению общей ширины.
