  Канализационная система одна из главных коммуникаций, монтаж которой проходит в несколько этапов, детально подготавливая каждый шаг. Процесс проектирования включает в себя выбор строительных материалов. Качество выбранных изделий напрямую влияет на срок полезного использования. Одним из самых популярных видов материала, используемых в монтаже канализации – бетонные кольца. Использование бетона началось много десятилетий назад и по сей день не утратило свое значение в строительстве.

  Производители бетонных изделий изготавливают товары различных параметров, среди которых:

• бетонные кольца;
• бетонное дно;
• прямые изделия;
• бетонное изделие с замком;
• цельное изделие с дном;
• кольца фильтрации;
• люк.

  Каждое изделие имеет свой ГОСТ, для железобетонных изделий 8020-90, строго оговорено для каких нужд используются специальные составы растворов, определенный вид арматуры. Бетонные кольца делят на основные – стеновые, вторичные – доборные кольца. Основные служат для формирования шахты колодца или другого сооружения, вторичные формируют горловину конструкции, благодаря нестандартным размерам добирается высота и объем изготавливаемого резервуара.

Производство бетонных колец

  Эксплуатация строительных материалов требует определенных технических качеств – прочности, достигаются такие высокие показатели производителями в процессе изготовления преимущественно благодаря раствору особого состава мелкозернистой фракцией. Подобный раствор можно изготовить из марок бетона М500, М200.

  Создание делиться на 6 основных этапов:

• подготовительные работы – включают подготовку специальных форм и каркасов;
• укладка в формы арматурного каркаса;
• готовиться бетонная смесь;
• заливаются формы;
• используя вибрацию раствор усаживаю, избавляется от пустот в стенках изделия;
• сушка изделия в специально подготовленных климатических условиях.

  После прохождения всех этапов, изделие вынимают, после чего можно использовать по назначению.

  Применяя различные каркасы, формы, получают различные изделия по габаритам (высота кольца, толщина стенки, внутренний диаметр, вес изделия). Именно от таких технических характеристик зависит классификация, стоимость.

  Маркировка изделия содержит буквы и цифры. Буквы обозначают вид изделия, цифры (сразу идут после букв) – внутренний диаметр, вторая цифра – высота. Рассмотрим на примере КС-7-1 имеет внутренний диаметр 70 см, высота 10 см, модель КС-7-10 изготавливается с внутренним диаметром 70 см, высотой 100 см, изделие КС-20-9 соответствует габаритам: внутренний диаметр – 200 см, высота – 90 см. Производители имеют классификационные таблицы, ознакомиться можно изучив требования ГОСТа 8020-90. Буквенная маркировка означает следующее:

• КО – кольцо опорное;
• ПО – плита опорная;
• ПД – плита дорожная;
• ПН – плита дна;
• ПП – плита перекрытия.

  Водопроницаемость – главная характеристика, особенно для канализации, маркируется таким образом: О – особа малая, Н – нормальная, П – уменьшенная.

  Некоторые умельцы изготавливают бетонные кольца самостоятельно, где арматурную сетку заменяют мелким гравиев, но стоит напомнить, изготовленные бетонные изделия без соблюдения определенных технических требований, определенной техники не могут соответствовать заявленным характеристикам заводских моделей.

Преимущества ЖБИ колец

  Железобетонные кольца для строительства канализационных коммуникаций выбраны не зря, большое количество преимущественных сторон:

• арматура обеспечивает надежность конструкции на весь срок эксплуатации, который составляет 50 лет;
• бетонное изделие устойчиво к различным температурным нагрузкам, отсутствуют такие процессы как расширение и сжатие материала;
• монтаж проводиться рабочими различной квалификации;
• широкий ассортимент позволяет создать резервуар с максимальной точностью заданного объема;
• прочность;
• стоимость изделия относительно невысокая;
• поверхность изделия удобна для проведения различных работ по уходу;
• бетон не вступает в химические реакции с различными веществами;
• возможна установка в агрессивной среде, подвижном грунте;
• безвредны для окружающей среды;
• широкий спектр применения.

  Многие из качеств бетонного изделия увеличиваются за счет специальной обработки герметичными средствами. Обработка не только повышает водостойкость изделия, в целом увеличивает срок эксплуатации на десяток лет, несколько десятилетий.

  Среди положительных сторон, нашлось место отрицательным:

• хрупкость изделия требует бережного обращения, во время проведения монтажных работ, удар о твердый предмет может привести к сколу, трещине и другим нарушениям первоначальной конструкции, некоторые из которых абсолютно делают изделие непригодным к использованию;
• вес изделия велик, для транспортировки, работ погрузки, разгрузки нужна специальная техника, оборудованная подъемным механизмом;
• монтаж без спецтехники невозможен, дополнительная аренда увеличивает стоимость;
• использование в агрессивной среде требует специального покрытия, обычно изоляцию делают раствором битума.

  Сэкономить можно, нужно провести земельные работы до момента транспортировки, выгружая изделия сразу на место монтажа, можно избежать трат на повторный наем транспортного средства с краном.

Применение и расчет объема железобетонных колец

  Применяются изделия из бетона в различных областях, касающихся прокладки различных видов коммуникаций:

• колодцы различного назначения, питьевой источник, смотровой, ревизионный, поворотный и другие колодцы;
• ливневая канализация;
• шахты для прокладки кабеля;
• септики.

  Канализационная система, особенно автономная, часто использует бетонные кольца для создания очистных сооружений. Традиционно для канализации применяют кольца высотой 90 см, внутренний диаметр колец может существенно отличаться от 1 до 2 метров. Выбор кольца основан на объеме который нужно получить в качестве резервуара. Грамотно подобрать материала для монтажа, облегчить задачу монтажа, кольца с замками обеспечивают максимальную устойчивость конструкции, тщательное соединение разных элементов. Крепление важная часть, именно от нее зависит стойкость конструкции в целом.

  Торцевое крепление не всегда применяется с цементным раствором, зависит от случая, но без крепления, осуществить прочную сцепку нельзя.

  Подбирать нужно изделие с одинаковым креплением, что касается расчета объема, делается несложно. За основу расчета берется количество постояльцев, число жильцов умножаем на норму, установленную государством, 200 литров в сутки. Полученную цифру нужно умножить на количество дней прохождения очистки стоками, трое суток, средний показатель современных очистных сооружений.

  Проведем расчет, 3 жильца х 200 литров воды на каждого = 600 литров воды в сутки, 600 л х 3 суток очистки = 1800 литров, переводим в м³, получаем 1,8 метров кубических. Нужно обязательно сделать запас, гости, новое оборудование или члены семьи увеличат расход воды, соответственно понадобиться больший объем резервуара. Набрать нужный объем из колец несложно, нужно знать на сколько секций будет делиться основная конструкция, соответственно, разбить по строительным нормам, первая секция или приемник самая большая, две другие могут быть одинакового объема.

  Рассчитать объем одного кольца проводиться по известной всем формуле, упрощает задачу таблица с указанным объемом для конкретного бетонного изделия. Ознакомимся с некоторыми из них: КС-15-5 0,22 м³, КС-15-6 объем 0,265 м³, КС-15-9 0,4 куб. метра, КС-20-9 объемом 0,56 м³, КС-25-1 объем 0,97 куб. метров. Есть модели изделий, которые называются вторичными, вспомогательными или доборными, используются в качестве деталей, заменяющие основной элемент, при нехватке незначительного объема.

  Табличные данные помогут подобрать нужное изделие для каждой секции очистной конструкции.

Размеры бетонных колец для канализации: виды конструкций

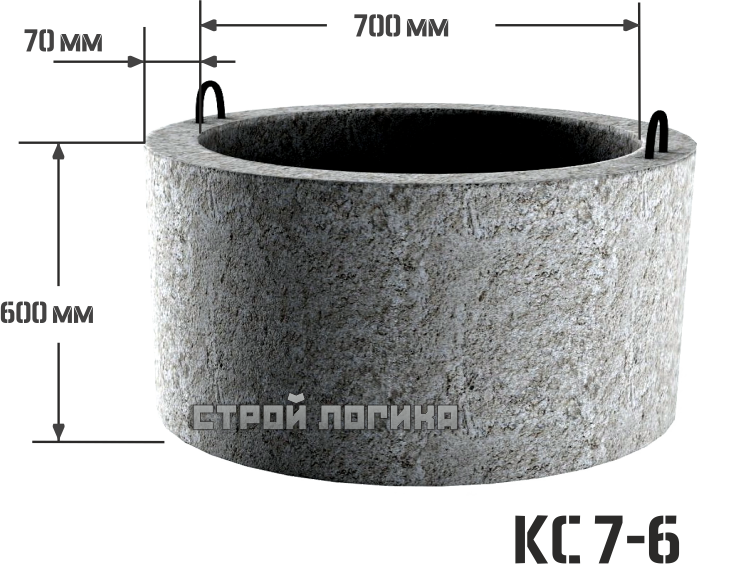

Виды и размеры бетонных колец

Стеновые канализационные кольца

Производство футерованных колец жб

Схема расположения дренажного колодца

Железобетонные кольца , все размеры

Производственное обьединение | В отрасли с 2008 года | С нами надежно, качественно, выгодно, быстро, удобно и на долго!

Кольца из железобетона изготовляются для сооружения канализационных, водопроводных и газопроводных колодцев. Данные изделия производятся на вибропрессовочном оборудовании и проходят процедуру пропаривания. Это позволяет обеспечить высокую прочность и долговечность железобетонных колец.

В среднем при морозоустойчивости и стойкости к механическим или химическим воздействиям, такие кольца способны служить не менее 25 лет.

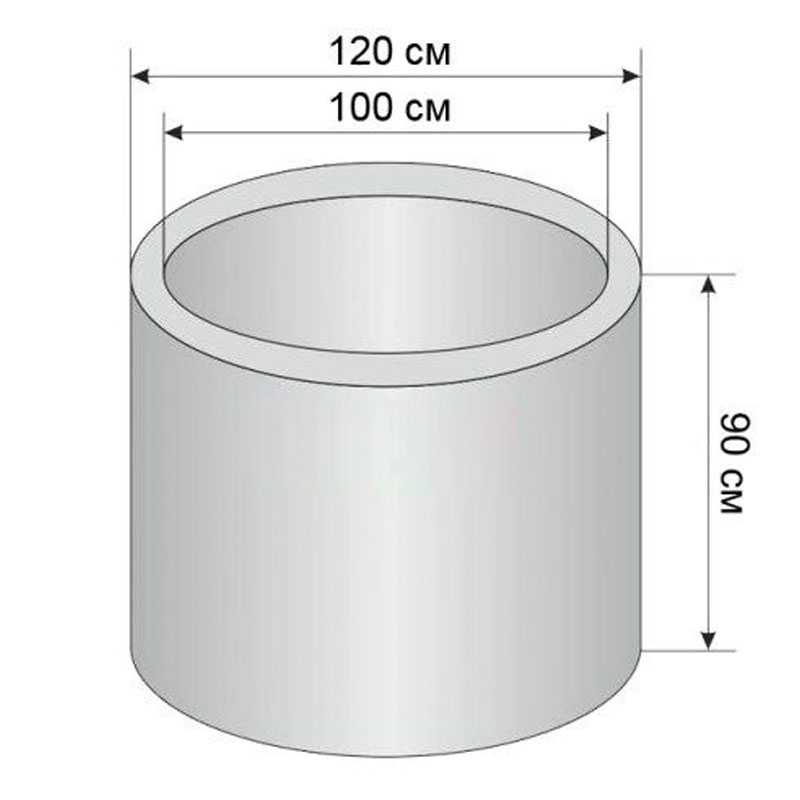

Стандартные бетонные кольца имеют массу 600 кг и следующие размеры: высота – 90 см, толщина стенок – 80 мм, внутренний диаметр – 100 см. Также производятся кольца других габаритов: их масса может варьироваться в диапазоне от 250 кг до 1 тонны. Стоимость изделий зависит от диаметра и толщины стенок, а также, вида арматуры.

Для армирования колец используется высококачественная проволока. Крышки и днища колец армируются с помощью стальной арматуры.

Железобетонные кольца обладают следующими преимуществами:

Удобство монтажа. При устройстве колодца с помощью бетонных колец можно легко создать гидроизоляцию.

Надежность. Кольца оборудованы специальными замками (фальцами), которые обеспечивают прочную фиксацию колец друг с другом. Это означает, что смещение колец в процессе эксплуатации полностью     исключено.

Устойчивость к внешним воздействиям. В процессе изготовления кольца проходят обработку влагостойкими и морозостойкими добавками.

Долговечность. Средний срок службы колец – 60-70 лет.

Таблица соотношения объёма ЖБ-кольца с его диаметром

Ввиду большой массы железобетонных колец для их установки требуется специализированная техника и оборудование.

Представительство «Мособлкомплект» в г.Москве
125476, Москва, ул. Василия Петушкова, д.8
8 (495) 642-43-87 (многоканальный), 8 (495) 949-56- 20

ПРЕДСТАВИТЕЛЬСТВО «МОСОБЛКОМПЛЕКТ» В ЦФО 125476, г. Москва, ул. Василия Петушкова, д.8

8 (495) 642-43-87

8 (903) 628-99-08

MOSOBLKOMPLEKT@MAIL. RU

• ЖБИ для кирпичных домов
• ЖБИ для монолитных домов
• ЖБИ одноэтажных промзданий
• ЖБИ многоэтажных промзданий
• Железобетон для ЖД Дорог
• Железобетон для автодорог

• ЖБИ для коммуникаций
• Чугунные, стальные изделия
• Благоустройство, дизайн
• Энергожелезобетон, опоры СВ
• Забор, столбы ограждения
• Индивидуальные ЖБИ
• Другая продукция

Политика конфиденциальности

Копирование материалов сайта запрещено.

ООО «Мособлкомплект» © 2008-2021 Все права защищены.

Fortiline|2-ДЮЙМОВОЕ КОЛЬЦО 24-ДЮЙМОВОЕ ОТВЕРСТИЕ

Эта учетная запись заблокирована для запроса котировок и размещения ордеров. Пожалуйста, свяжитесь с вашим торговым представителем или местным отделением для получения более подробной информации.

Хорошо

Эта учетная запись заблокирована для запроса котировок и размещения ордеров. Пожалуйста, свяжитесь с вашим торговым представителем или местным отделением для получения более подробной информации.

Хорошо

×

Войдите, чтобы посмотреть цену и доступность

Цена

{{vm.product.unitOfMeasureDisplay}}

Запросить цену

У/М:

Кол-во

+ Добавить в список

Настроить

Наличие

Доставка

availability.StockQty) ? vm.availability.StockQty : ‘0’»/> доступно в сети

Позвоню

{{(вм.доступность) ? (vm.availability.StockList[vm.availability.DefaultWarehouse] доступно {{(vm.availability) ? ‘at ‘ + склад.Value.BranchName : »}}

Проверить все местоположения

Технические документы

• ({{document.fileTypeString}})
  Паспорт безопасности
  Страница каталога MFR
  Техническая спецификация
  Лист установки
  Данные об элементе MFR

Окружающая среда

Дополнительные коды продуктов

• СКП #
  {{vm.product.upcCode}}

• UNSPC #
  {{vm.product.unspsc}}

• СЕРИЯ/МОДЕЛЬ/РИСУНОК №
  {{vm.product.properties.seriesModelFigure}} {{vm.product.modelNumber}}

{{section.sectionName}}
Выберите {{section.sectionName}}

{{styleTrait. nameDisplay}}
{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

Люки, водяные колодцы, насосные станции и крышки клапанов

Компания Atlantic предлагает полный диапазон диаметров люков:
внутренний диаметр 4, 5, 6, 7, 8, 10 и 12 футов.

Все они разработаны и изготовлены в соответствии с самыми строгими отраслевыми стандартами или превосходят их. Эти стандарты включают, помимо прочего: требования ASTM C478, AASHTO и DOT.

Люки мокрого литья в прецизионных стальных формах с цельнолитыми базовыми секциями. Соединения трубы с люком размещаются по мере необходимости. Верхние секции обычно отливают в виде конуса или плоской плиты с соответствующими отверстиями.

Нашим клиентам доступно множество вариантов, в том числе:

Кольца для сборного железобетона
Кольца для нивелирования позволяют регулировать отливку в соответствии с отметкой конечного уклона. Они доступны для люков диаметром 24″ и 30″ и обычных прямоугольных впускных отверстий DOT. Они имеют толщину 2, 3, 4 или 6 дюймов и укладываются до нужной толщины. Подрядчик укладывал каждый грубый слой в слой раствора или подходящего соединительного материала.

Водяной замок
Water-Lok предназначен для создания гибкого, коррозионностойкого, водонепроницаемого соединения между отливками и сборными бетонными конусами или плоскими вершинами. Они обеспечивают регулировку уклона от 0 до 14 дюймов.

Болтовые пазы
Болтовые пазы вставляются в верхнюю плиту или конус с целью крепления чугунной рамы к конструкции. Они задаются одной или двумя парами для каждого кадра. Традиционные системы анкеровки требуют точного позиционирования для обеспечения сборки. Прорези для болтов обеспечивают большую гибкость, поскольку они позволяют анкерному болту скользить внутрь или от центра на расстояние до 3 дюймов.

Водонепроницаемые уплотнения «труба-люк» производства A-LOK Products, Inc.
Гибкие соединители предназначены для обеспечения надежного водонепроницаемого соединения труб, входящих в сборные люки и другие бетонные конструкции.

A-Lok и A-Lok X-CEL
Соединители заливаются бетоном во время изготовления. Они работают на чистом сжатии, что делает установку на месте быстрой и легкой. Водонепроницаемое соединение сохраняется при всенаправленном отклонении на 10 градусов. Доступно для труб с внутренним диаметром от 4″ до 84″. Прокладки соответствуют всем требованиям к материалам и характеристикам ASTM C9.23 под названием «Упругие соединители между железобетонными конструкциями колодцев и трубами».

Z-Lok
Соединители C залиты бетоном во время изготовления и зажаты снаружи трубы во время установки. Водонепроницаемое соединение сохраняется при всенаправленном отклонении на 25 градусов. Доступно для труб с наружным диаметром от 1,25″ до 21,25″. Прокладки изготавливаются в соответствии с требованиями стандарта ASTM C923 «Упругие соединители между железобетонными конструкциями колодцев и трубами».

Система ботинок G3
Соединители обеспечивают резиновое соединение для отверстия с сердечником или предварительно сформированного отверстия. Компенсационное кольцо расширяется внутри прокладки, чтобы герметизировать ее к бетонной конструкции. Затем трубу можно вставить и зажать. Водонепроницаемое соединение поддерживается с 15-градусным всенаправленным отклонением. Доступно для труб с наружным диаметром от 3,50″ до 13,5″. Прокладки изготавливаются в соответствии с требованиями стандарта ASTM C923 «Упругие соединители между железобетонными конструкциями колодцев и трубами».

A-Lok STM – Соединитель для систем Storm
Гибкая прокладка, предназначенная для обеспечения непроницаемого для грунта и водонепроницаемого соединения круглых и эллиптических труб, входящих в сборные железобетонные конструкции. Специально разработан для применения там, где нет необходимости в высокопроизводительном санитарном соединителе. Функции прокладки при чистом сжатии выдерживают давление 6 фунтов на квадратный дюйм. гидростатического давления (эквивалентно 13,8 футам глубины).
Внутренние и наружные покрытия
Двухкомпонентные эпоксидные покрытия наносятся на заводе, если указано.

Внутренняя часть: эпоксидная смола «Ceramic White» для высокой производительности, толстого слоя и видимости внутри готовой конструкции

Наружная часть: «Enviro-Green» эпоксидная смола для высокой производительности, толстой структуры и эстетичного вида

Dura-Plate 100, внутренняя часть Футеровка из ПВХ для защиты от коррозии
Dura-Plate 100 — это внутренняя облицовка сборных железобетонных конструкций, которая сочетает в себе огромную структурную прочность и целостность железобетона с химической стойкостью поливинилхлорида. Ребристая облицовка заливается за одно целое с внутренней поверхностью бетонной конструкции во время изготовления. Структура, облицованная Dura-Plate 100, гарантирует долгий срок службы в суровых условиях, будучи устойчивой к сероводороду, кислотам, щелочам и солям, которые воздействуют на канализационные системы.

Ступеньки из полипропилена
Доступ к люку часто требуется при использовании ступенек. Atlantic предлагает перекладины, установленные на заводе. Ступени обычно устанавливаются с шагом 12 дюймов по всей вертикальной высоте люка.

Полипропиленовые перекладины:
Произведено MA Industries
Сополимер полипропилена Пластик, 1/2″, армированный сталью класса 60
Соответствуют требованиям OSHA
Зубья и боковые планки обеспечивают безопасность протектора уплотнения
Резиновая прокладка D-Lok для санитарных люков диаметром 48″ и 60″ (уплотнительное кольцо для больших люков). Прокладка компрессионной конструкции, изготовленная в соответствии со стандартом ASTM C-443 под названием «Соединения круглых бетонных канализационных и водопропускных труб с использованием резиновых прокладок».
Бутилкаучук для круглых и прямоугольных конструкций. Уплотнение разработано в соответствии с требованиями стандарта ASTM C-990, озаглавленного «Соединения бетонных труб, колодцев, сборных коробчатых секций с использованием предварительно отформованных герметиков для гибких соединений».
Неопрен (1″x3/4″) Прокладки используются для герметизации стыков коробчатых водопропускных труб

Сборные железобетонные каналы для ламинарного потока между трубами
Каналы могут быть отлиты на заводе в круглых люках, квадратных конструкциях и прямоугольных водопропускных трубах. Каналы обеспечивают ламинарный поток жидкости через нашу структуру. Традиционный канал люка формируется до осевой линии трубы. Скамейка формируется с шагом 1:12 в сторону канала. Каналы «Слабый поток» и «Рыбные» могут быть залиты в прямоугольные водопропускные трубы, как указано в контрактных документах.

Сборные защитные платформы для глубоких люков
Платформы безопасности часто используются для глубоких люков. Atlantic предоставит заказчику сборную бетонную плиту для использования между секциями стояка на заданной глубине. Эта плита толщиной 12 дюймов имеет нескользящую поверхность с отверстием диаметром 30 дюймов. Традиционно проем устанавливается на 180 градусов от проема выше, чтобы обеспечить посадку.
