Подпорная стенка из бетона своими руками

1. Основные сведения о грунтах

ГрунтГлина твердаяГлина полутвердаяГлина тугопластичнаяГлина мягкопластичнаяГлина текучепластичнаяГлина текучаяСуглинок твердыйСуглинок полутвердыйСуглинок тугопластичныйСуглинок мягкопластичныйСуглинок текучепластичныйСуглинок текучийСупесь твердаяСупесь пластичнаяСупесь текучаяПесок крупныйПесок средней крупностиПесок мелкийПесок пылеватый, маловлажный и влажныйПесок пылеватый, насыщенный водой Выберите грунт

2. Установление степени морозной пучинистости грунтов

2.1 Определение степени пучинистости грунтов по их физическим характеристикам

Уровень грунтовых вод, мм
Укажите уровень грунтовых вод

Отапливание зданияОтапливаемое зданиеНеотапливаемое здание Выберите вариант отапливания. Если вы живете постоянно в доме, то ваш вариант «Отапливаемое здание». Если вы используете дом как дачу и приезжаете в выходные, то ваш вариант «Неотапливаемое здание». Также к неотапливаемым зданиям будут относиться подсобные строения: сараи, бани, гаражи и т.п.

2.2 Ориентировочная оценка пучинистости грунтов

Влажностное состояниеГрунты маловлажныеГрунты влажныеГрунты водонасыщенные Для определения ориентировочной оценки пучинистости глинистых грунтов используются данные о ее влажностном состоянии.

Оценка степени пучинистости грунтов по рельефу местности

Сухие участки – возвышенности, всхолмленные места, водораздельные плато.
Грунты увлажняются только за счет атмосферных осадков.

Сухие участки – слабовсхолмленные места, равнины, пологие склонные с затяжным уклоном.
Грунты увлажняются за счет атмосферных осадков и верховодки, частично подземных вод.

Мокрые участки – пониженные равнины, котловины, межсклоновые низины, заболоченные места.
Грунты водонасыщаются за счет атмосферных осадков и подземных вод, включая верховодку.

3. Расчет фундаментов на пучинистых грунтах

3. 1 Определение нагрузок на фундаменты

Конструктивная схема здания

Здание с наружными несущими стенами

Здание с наружными и внутренней несущими стенами

Длина перекрытия (L1), мм
Выберите длину перекрытия (L1)

Длина перекрытия (L2), мм
Выберите длину перекрытия (L2). Используется только при конструктивной схеме здания с наружными и внутренней несущими стенами.

Колличество этажей123 Выберите количество этажей здания

Высота этажа hэ, мм
Укажите высоту этажей вашего здания

Цоколь, материалПри расчете используется только железобетонный цоколь (по книге Сажина нагрузки есть только по нему). Если у вас другой конструктив, вы можете указать свои значения нагрузок ниже.

Высота цоколя hц, мм
Укажите высоту цоколя

Высота карниза hк, мм
Укажите высоту карниза

СтенаОблегченная кирпичная кладкаБлоки из ячеистого бетонаУтепленные деревянные панелиБревна (d=0,24м)Брусья (te=0,15м) Выберите материал для стены

ПерекрытиеЖелезобетонноеДеревянное Выберите материал перекрытия

ПокрытиеЖелезобетонноеДеревянное Выберите материал покрытия

Указать свои значения нагрузок (будут учитываться только они)

Учитывать только мои нагрузки

q1 (наружняя стена), т/мт/м
Укажите нагрузки для первой наружной несущей стены

q2 (наружняя стена), т/мт/м
Укажите нагрузки для второй наружной несущей стены

q3 (внутренняя стена), т/мт/м
Укажите нагрузки для внутренней несущей стены

Возведение подпорной стенки

Когда все параметры рассчитаны и выбрана конфигурация и размеры стены, можно приступать к ее возведению

Траншея

Это первый этап возведения опорной конструкции. На земельный участок наносят разметку в соответствии с заданной формой и толщиной будущей конструкции, учитывая ширину фундамента, роют траншею.

Устройство траншеи под опорную конструкцию

Дно траншеи тщательно утрамбовывают при помощи лопаты. Боковым срезам придают ровную геометрическую форму. На дно траншеи укладывают гравийную или щебневую подушку.

Гравийная подушка на дне траншеи

Для усиления прочности фундамента, поверх гравия укладывают армирующую сетку или металлические прутья. По контуру траншеи в вертикальном положении устанавливают арматурные прутья обеспечения прочности конструкции.

Армирование опорной стены

Опалубка

Опалубка

Подпорные стены из монолитного железобетона, требуют устройства массивной опалубочной конструкции, способной выдержать давление тяжелого бетонного раствора.

• Щиты для опалубки изготавливают из досок толщиной от 3 см.
• Соединяться в горизонтальном положении между собой они должны при помощи вертикально установленных брусьев сечением 5 х 10 см.
• Фиксация конструкции производится при помощи распоров, установленных в грунт через каждые 50 см с обеих сторон конструкции.
• Сначала устанавливают заднюю стенку опалубки.
• Чтобы избежать деформации и прогиба каркаса, вдоль стены устанавливают вертикальную металлическую арматуру. На данном этапе устанавливают дренажную систему.

Дренаж подпорной стенки

Подпорная стенка в разрезе

Дренаж может отличаться способом расположения:

1. Поперечный дренаж

Поперечный дренаж

В теле стены должно быть оставлено отверстие, имеющее диаметр до 10 см или вставлена трубка диаметром 5 см под углом с шагом в 1 м. Водоотведение производится в расположенный поблизости водоприемник.

Поперечная дренажная труба

2. Продольный дренаж

Продольный дренаж

По уровню фундамента укладывают дренажную гофрированную трубу, завернутую в материал из геотекстиля, который впитывает влагу и способствует попаданию ее в отверстия трубы, из которой она выводится за пределы конструкции.

Укладка продольной дренажной трубы своими руками

Каждый из этих вариантов предполагает укладку дренирующего слоя между поверхностью стены и почвой. Дренирующий слой может состоять из гравия, битого кирпича или крупнозернистого песка толщиной в 7 – 10 см.

  Важно! Устройство дренажного слоя производят на этапе подсыпки грунта. Вместо фракционных материалов, можно использовать современное дренажное полотно из объемного текстиля, тогда дополнительное давление на опорную стену будет исключено.

Раствор

Для того чтобы подпорная стенка выдерживала высокие нагрузки и была долговечной, необходимо применять качественный морозостойкий бетонный раствор. Для монолитных тонкостенных конструкций из железобетона это раствор марки В10/В15, для сборных конструкций – В15/В30.

Морозостойкость бетона:

Спустя 5 дней после того, как раствор схватится, опалубку удаляют. Внешняя поверхность конструкции обрабатывается при помощи цементной штукатурки. Через месяц бетон наберет свою рабочую прочность, и сможет нести нагрузку.

На этом этапе выполняют заполнение пространства, расположенное с задней стороны конструкции. Чтобы раствор был качественным, должна соблюдаться инструкция его приготовления и необходимые пропорции.

Расчет цементного раствора

Заполнение пространства за опорной конструкцией

Сначала засыпают дренажный грунт или укладывают дренажное полотно, о котором было сказано выше. После этого укладывают слоями в 20 – 40 см ранее отобранную грунтовую массу, которую необходимо утрамбовывать по мере засыпки. Верхним слоем укладывается растительный грунт.

Засыпка пространства задней части стенки

Спустя несколько недель произойдет естественная усадка грунта, поэтому необходимо будет произвести подсыпку.

Важно! Нельзя подсыпать ранее вынутые торф, ил, грунт, в котором содержание органических и растворимых включений превышает 5% по весу, а также мерзлый грунт.

Гидроизоляция поверхности подпорных стенок

Гидроизоляция подпорной стенки

Задняя стенка подпорной конструкции должна быть надежно гидроизолирована при помощи рубероида или кровельного гидроизоляционного материала (толь). Они в два слоя укладываются на мастику из битума. Если грунт сухой, то достаточно обработать заднюю поверхность опоры двумя слоями битума.

Обработка подпорной стенки битумом

Декорирование подпорных стенок

Подпорная стенка, облицованная искусственным камнем

Сам по себе бетон имеет непрезентабельный внешний вид, поэтому подлежит отделке. Это необходимо сделать еще и для того, чтобы защитить его пористую поверхность от проникновения влаги. Выбирая отделочный материал, стоит учесть архитектуру частного дома и стилистику окружающего ландшафта.

В качестве отделочного материала можно выбрать:

1. Краску;

Имитация кладки на окрашенной поверхности

2. Штукатурку;

Штукатурка с имитацией натурального камня

3. Деревянные панели;

4. Искусственный камень;

Облицовка подпорной стенки искусственным камнем

Цена зависит от выбранного материала.

Видео в этой статье расскажет, как возводить железобетонные подпорные стенки.

Можно ли сделать подпорные стенки из бетона?

Очень часто земельные участки под огороды и сады выделяются в местности имеющей сложный рельеф – на крутых склонах, которые необходимо облагораживать. В этом случае крутые склоны, установив подпорные стенки из бетона, преобразуют в систему террас.

Подпорные стенки предотвращают сползание грунта и позволяют строить дома, а также выращивать растения и деревья.

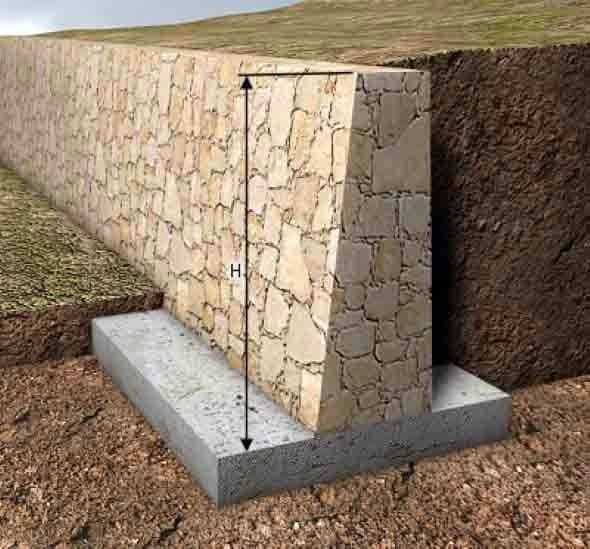

Особенности подпорных стенок

В принципе, подпорная стенка может быть возведена из любого строительного материала: камня, кирпича, шлакоблока, дерева и бетона. Бетон благодаря своей монолитности, дешевизне и простоте монтажа, является одним из самых лучших материалов.

Подпорная стенка должна иметь фундамент, собственно подпорную стенку и водоотводящую систему. Фундамент заглубляется не более чем на 30-40см, а его толщина, для обеспечения прочности всей конструкции, должна быть больше толщины стенки примерно на 20 см.

Кроме того «тело» подпорной стенки должно возводиться с небольшим уклоном. Это необходимо для обеспечения эффективного водоотведения атмосферных осадков  в специальную канавку. После заливки стены, пространство между стеной и грунтом заполняют речным песком, а для удаления излишков влаги вдоль стены, на уровне фундамента прокладывают полиэтиленовую или асбоцементную трубу диаметром 80-100 мм.

Технология строительства бетонной подпорной стенки

Этот тип «подпорных» конструкций для облагораживания участков может иметь два варианта:

• Бутобетонные стенки;
• Железобетонные (монолитные) стенки.

При этом необходимая прочность бутобетонных конструкций достигается при толщине минимум 25 см, монолитной при толщине – от 10 см.

Возведение тела стены начинают с рытья траншеи под фундамент, повторяющей траекторию будущей конструкции. Ориентировочная глубина траншеи при высоте стены 1 метр – 30-40 см. После этого любым подходящим способом, из плотных досок или листового металла толщиной 1-2 мм взводят опалубку.

При этом наружную часть опалубки, для исключения «выпирания» под давлением массы бетона, подпирают деревянными или металлическими колышками.  На дно траншеи выкладывают щебневую или гравийную подушку и монтируют армирующую сетку. Допускается использование любых стальных прутков, труб, арматуры, полос железа и т.п., связанных между собой стальной вязальной проволокой.

Кроме армирования, на высоте примерно 5 см от уровня почвы, для обеспечения дренажа,  на расстоянии 1 метр, закладывают полиэтиленовые или асбоцементные трубы подходящего диаметра (примерно 80-100 мм). В полученную «форму» заливают бетон.

Для придания презентабельного внешнего вида наружной поверхности бетонной стенки, внутреннюю часть деревянной опалубки обшивают рубероидом, оцинкованным железом или влагостойкой фанерой. Производят заливку и уплотнение бетона. Верхнюю часть стенки защищают цементным железнением или стальным козырьком.

Бутобетонная стенка не нуждается в армировании. Также она более экономична «по цементу». Экономия достигается следующим – основной объем тела стенки занимают камни, битый кирпич и мелкий щебень.

Первый ряд (ориентировочной высотой 150-200 мм) укладывают «насухо», пустоты засыпают мелким щебнем, а поверх ряда заливают жидким цементно-песчаным раствором. За первым рядом следует второй, третий и т.п. Как и в монолитных стенах, в тело конструкции укладывают дренажные трубки и верхнюю часть защищают железнением или козырьком.

Как построить бетонную подпорную стену (сделай сам)

Получите тренировку в выходные дни и привлекательную, трудолюбивую стену с этим удобным проектом

Время

Много дней

Сложность

Промежуточное здание

Стоимость

$ 101–250

Введение

$ 101–250

Подпорная стена из бетонных блоков — идеальное решение для контроля эрозии, устранения трудно поддающегося скашиванию склона, добавления грядки для растений или выравнивания идеального патио. Эти системы просты в установке, долговечны, доступны по разумной цене и доступны в различных цветах и ​​текстурах. В этой статье показано, как установить его за выходные.

Необходимые инструменты

• 3 фунта. hammer
• 4 ft. level
• Block chisel
• Brick tongs
• Caulk gun
• Shovel
• Tamper
• Tape measure
• Transit
• Trowel
• Wheelbarrow

Materials Required

• Compactable gravel
• Клей для бетона
• Бетонные блоки
• Щебень из гравия
• Песок

Как построить бетонную стену: подготовительные работы: материалы, инструменты и место

Стена, которую мы построили, заняла уик-энд, и к тому же утомительная. Потребовался день, чтобы сорвать старую, разрушающуюся подпорную стену, углубиться в холм, чтобы освободить место для обратной засыпки гравия и помочь разгрузить материалы. Еще один день ушел на установку фундамента, блоков и засыпки.

Перед тем, как приступить к этому проекту бетонной подпорной стены, обратитесь к местному представителю строительных норм и правил. В зависимости от высоты и расположения вашей стены могут быть соображения по конструкции, дренажу и отступу (расстояние от стены до границы участка). Может потребоваться разрешение.

Если у вас нет тяжелого грузовика (и обратно!), закажите доставку блоков, уплотняемого гравия для основания, песка и гравия для обратной засыпки. Блоки могут стоить немного дороже в специализированных магазинах по ландшафтному дизайну, чем в домашних центрах, но магазины по ландшафтному дизайну часто лучше оснащены для доставки небольших партий основания, песка и гравия, которые вам понадобятся для установки бетонных блоков подпорной стены. прокатный двор.

Узнайте здесь о выборе материала подпорной стены.

В системе подпорных стен марки Versa-Lok, которую мы установили, используются нейлоновые штифты для выравнивания и закрепления горизонтальных рядов 80-фунтовых. блоки. В других блочных системах для соединения рядов и повышения прочности используются выступы, сила тяжести и заполненные сердечники. Ваша система может отличаться, но большинство шагов подготовки и установки остаются прежними.

Мы использовали транзитный уровень, чтобы установить плоское основание. Но если вы не владеете им или не арендуете его и не знаете, как им правильно пользоваться, просто используйте 4-футовый. уровень приклеен к длинной прямой 2х4, особенно для коротких стен. Трамбовка, щипцы для кирпича и долото для блоков доступны в пунктах проката.

Проект шаг за шагом (10)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 02 марта 2021 г.

Похожие проекты

Бетонные подпорные стены — Как строить бетонные стены

Почему бетонные стены являются хорошим вариантом для мягкого климата и современных домов

Многие подрядчики избегают монолитного бетона, предпочитая использовать блоки CMU с оштукатуренной лицевой стороной. Риск растрескивания залитых стен и сложность их ремонта делают блок и штукатурку более щадящим выбором. Эта простая подпорная стена использует красивую модернизацию крышки из травертина.

Пожалуй, лучшие образцы стен из литого бетона можно увидеть каждый день вдоль автомагистралей, где эти конструкции возводятся в массовом порядке. Посмотрите на любой из них в процессе, и вы по достоинству оцените мастерство, необходимое для формирования и заливки идеальной стены. В этом процессе так много вещей, которые могут пойти не так, что это сложное решение для подпорных стен жилого ландшафта.

•
  Профессиональный наконечник:
  С залитым бетоном вы должны формировать в негативе, что может быть визуальной проблемой. Блочные стены строятся позитивно все время. Если есть проблема, мы ее сразу увидим. — Джозеф Хюттл, Huettl Ландшафтная архитектура в Уолнат-Крик, Калифорния

Бетонная подпорная стена

Бетонная подпорная стена (PDF)

Стены из литого бетона сложно установить, но они прекрасно смотрятся с архитектурными элементами современного дома.

Проблемы бетонных подпорных стен

Большинство ландшафтных подрядчиков в районах с сильными дождями или экстремальными погодными условиями избегают работ по заливке мелкозернистого бетона из-за их сложности. Вуди из Woody’s Custom Landscaping в дождливом Ванкувере, штат Вашингтон, не рекомендует их для своих проектов. «Когда бетонная стена выходит из строя, все кончено. Вы должны построить новую стену с нуля. Трещины — это огромная проблема — конечно, вы можете их залатать, но это трудно сделать. Мы считаем всю стену потерей, потому что нет долгосрочного решения. .» Однако они растут в разбросанных анклавах с мягким климатом, таких как южная Калифорния, где современный дизайн вызвал новую волну интереса к этому типу подпорной стены.

Вуди также подчеркивает важность квалифицированных подрядчиков по бетону. «Формы должны быть безупречными. В противном случае вы рискуете получить волну или выпуклость в стене. Там, где требуются строгие геометрические формы, такого рода вариации могут оказаться губительными. Плюс сам бетон должен быть идеально утрамбован, чтобы стена несла гладкая поверхность. Это трудно сделать с подпорными стенками, потому что внутри так много стали — это целая куча арматуры, привязанная к огромным фундаментам».

Залитый бетон в сравнении с CMU

Эта неумолимая природа литого бетона объясняет, почему его не так часто можно увидеть в жилых районах. Эволюция более надежных систем подпорных стен и использование ядра CMU позволяет ландшафтному дизайнеру добиться великолепного внешнего вида без затрат и риска. Однако некоторые ландшафтные архитекторы и их клиенты, которые расширяют архитектурные элементы современного дома из литого бетона, должны использовать этот материал в своих наружных стенах и подпорных стенах.

Ландшафтный архитектор Джозеф Хьюттл из Уолнат-Крик, Калифорния, использует оба этих метода. «Нет сомнений, 8-дюймовая бетонная стена прочнее, чем 8-дюймовая блочная стена. Вы можете использовать добавки, чтобы помочь приспособиться к климатическим условиям и лучше контролировать проникновение влаги. Для стен ниже четырех футов мы используем систему связей Симпсона, которую бригады научились лить стены быстро и с высокой степенью успеха.Недостаток в том, что на изготовление форм уходит много времени, но как только они готовы и заливка завершена, делать больше нечего. вы не увидите ошибку, пока не вытащите формы».

Эта красивая входная группа небольшого дома сочетает в себе штукатурку с мощением из травертина и облицовку стен. Это демонстрирует, насколько элегантными могут быть простые решения, которые со временем могут оказаться более устойчивыми. Блочную стену с оштукатуренной поверхностью можно легко отремонтировать или заново оштукатурить в случае обесцвечивания или просачивания воды из кашпо наверху. Цветочные горшки, находящиеся в непосредственном контакте с подпорными стенами, могут быть рискованным выбором из-за опасности просачивания воды через стену, что может нарушить ее структурное ядро ​​и обесцветить поверхность.

Большинство ландшафтных дизайнеров сегодня могут добиться аналогичного вида с помощью блочного сердечника CMU, оштукатуренного так, чтобы он напоминал залитый бетон. «Мы используем блок с твердой штукатуркой, которая выглядит так же, как залитый бетон. Нам также нравится использовать гладкую штукатурку, которая также выглядит так же хорошо. если кладка не на высшем уровне».

Фундаменты и арматура для бетонных подпорных стен

Если будет использоваться монолитный бетон, он должен быть спроектирован ландшафтным архитектором, чтобы обеспечить наличие надлежащего фундамента и стали. Например, если гидроизоляция не удалась и влага приводит к обесцвечиванию лицевой стороны стены, пусть даже незначительному, штукатурку можно снять, просачивание устранить, и стена снова станет выглядеть как новая.
