ГОСТ 24893.2-81*
Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БАЛКИ ОБВЯЗОЧНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ. АРМАТУРНЫЕ И ЗАКЛАДНЫЕ ИЗДЕЛИЯ
Конструкция и размеры
Reinforced concrete frame brace for industrial buildings. Reinforcing products and inserts. Construction and dimensions
ОКП 58 2420
Дата введения 1983-01-01
Постановлением Государственного комитета СССР по делам строительства от 14 июля 1981 г. N 119 срок введения установлен с 01.01.83
* ПЕРЕИЗДАНИЕ (февраль 1988 г.) c Изменением N 1, утвержденным в апреле 1986 г. (ИУС N 8-86)
1. Настоящий стандарт распространяется на сварные арматурные и закладные изделия железобетонных обвязочных балок для зданий промышленных предприятий по ГОСТ 24893.
0-81 и ГОСТ 24893.1-81.
2. Форма и размеры арматурных изделий должны соответствовать указанным на черт.1100 СБ, 1110 СБ, 1120, 1130 по ГОСТ 24893.2-81, закладных изделий — на черт.1140, 1150 ГОСТ 24893.2-81.
(Измененная редакция, Изм N 1).
3. Форма и размеры арматурных изделий, балок, предназначенных для зданий c расчетной сейсмичностью 7-9 баллов, должны соответствовать указанным на черт.2100 СБ, 2110 СБ ГОСТ 24893.2-81, закладных изделий — на черт.2120 СБ, 2130 СБ ГОСТ 24893.2-81.
4. Спецификация арматурных и закладных изделий пространственных каркасов балок — по листам 1, 2 документа 1100, балок, предназначаемых для зданий c расчетной сейсмичностью 7-9 баллов — по листам 1, 2 документа 2100 ГОСТ 24893.2-81.
Спецификация арматурных изделий плоских каркасов приведена на черт.1110 и 2110 ГОСТ 24893.2-81, арматурной сетки — на черт.1120 ГОСТ 24893.2-81.
5. Дополнительные закладные изделия для балок над световыми проемами — по черт.1160 ГОСТ 24893.2-81.
6. Технические требования — по ГОСТ 24893.0-81.
7. Изготовление арматурных изделий производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-85* и СН 393-78**.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 14098-91;
** На территории Российской Федерации документ не действует. Действует СП 70.13330.2012, здесь и далее по тексту. — .
При сварке пространственных каркасов крестообразные соединения отдельных арматурных стержней со стержнями плоских каркасов допускается выполнять ручной дуговой сваркой при диаметре соединяемых стержней не менее 8 мм.
8. Закладные изделия должны изготовляться с учетом следующих требований.
8.1. Тавровые соединения анкерных стержней с пластиной следует выполнять автоматической дуговой сваркой под флюсом.
8.2. Нахлесточные соединения элементов закладных изделий М8-М11 следует выполнять ручной дуговой сваркой швами с применением электродов типа Э42-Т или Э42А-Ф.
Размеры швов должны соответствовать указанным на черт.2120 СБ ГОСТ 24893.2-81.
8.3. При изготовлении закладных изделий балок, предназначаемых для зданий с расчетной сейсмичностью 7-9 баллов, особое внимание должно быть обращено на обеспечение высокого качества сварных соединений за счет строгого соблюдения технологии и параметров сварки.
9. Режимы всех видов сварки должны выбираться в соответствии с указаниями СН 393-78.
10. Испытания сварных соединений арматурных и закладных изделий, а также оценка их качества — по ГОСТ 10922-75*. ________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 10922-2012. — .
Электронный текст документа
и сверен по:
Балки обвязочные железобетонные
для зданий промышленных предприятий:
Сборник ГОСТов.
ГОСТ 24893.0-81-ГОСТ 24893.2-81. —
М.: Издательство стандартов, 1988
БОВ 3 т по стандарту: ГОСТ 24893.0-81
увеличить изображение
Стандарт изготовления изделия: ГОСТ 24893.0-81
Балки с консольным выступом БОВ 3 т – железобетонные элементы сплошного прямоугольного сечения. Для опоры имеется специальный выступ. Изделия запроектированы на работу в условиях среды различного уровня агрессивности (оптимально слабо- или средней степени), а также в условиях ветровых, снеговых нагрузок, в том числе динамических ударов, колебаний и вибраций, изгибах на кручение и расчетной поперечной силы балки до 137,3 кН. Обвязочная балка призвана укрепить каркас здания и создать надежное и безопасное в эксплуатации сооружение.
1. Варианты написания маркировки
Знаки буквенно-цифрового обозначения записывают разными способами:
1.
БОВ 3 т;
2. БОВ 3-т.
2. Основная сфера применения
Балки БОВ 3 т применяют в строительстве навесных наружных и внутренних стен толщиной до 400 мм из кирпича или легкобетонных камней производственных промышленных зданий основного и вспомогательного назначения. Допускается также монтировать перемычки в местах перепада высот. Нередко устанавливают железобетонные балки с консольным выступом в строениях, эксплуатируемых в условиях сейсмической активностью до 9 баллов по шкале Рихтера. Кроме того, балки используют в отапливаемых и неотапливаемых зданиях и сооружениях. По сути, обвязочные балки – это универсальные изделия, так как могут быть установлены в качестве оконных перемычек или использованы в перекрытии проемов другого типа.
В зависимости от места установки и конкретных условий эксплуатации балки могут быть установлены под плитой или над ней. Их также укладывают на стойки-консоли колонн, к которым бруски крепят при помощи приварных закладных деталей.
3. Обозначение маркировки
Маркировочные знаки пишут согласно требованиям действующего стандарта – ГОСТ 24893.0-81. В буквенно-цифровой шифр включают ряд данных, которые облегчают сортировку изделий по видам и маркам. К основным данным добавляют дату выпуска партии ЖБИ, Обозначение балки БОВ 3 т читается следующим образом:
1. БОВ – тип конструкции, балка обвязочная с выступов в виде консоли;
2. 3 – группа или класс несущей способности;
3. тс – характеристики применяемого бетона, где т – тяжелые бетоны, с – сейсмическая устойчивость изделий (до 8 баллов по шкале Рихтера).
Технические характеристики:
Длина = 5950;
Ширина = 380;
Высота = 585;
Вес = 2450;
Объем бетона = 0,98;
Геометрический объем = 1,3227.
4. Применяемые материалы и технологии
Балки с консольным выступом БОВ 3 т формуют в условиях современного производства по запатентованной технологии виброформования в металлических опалубках. Готовая продукция подвергается обязательному комплексу приемо-сдаточных испытаний. Прилагается технический паспорт.
В качестве основных применяемых материалов используют тяжелые бетоны марки прочности М250. В соответствии с параметрами и расчетами рабочего проекта, а также конкретными условиями эксплуатации устанавливаются заданные характеристики применяемых бетонов по морозостойкости, водонепроницаемости и трещиностойкости. При использовании балок в условия агрессивной сульфатной среды и высокой влажностью применяют бетоны, в состав которых вводятся специальные добавки, повышающие эксплуатационные свойства изделий.
Повышение параметров прочности осуществляется армированием балок стальными сварными каркасами и плоскими арматурными сетками, изготавливаемые из стали класса А-100 и А-300.
Для удобства подъема на высоту и перемещения балки в проектное положение имеются две монтажные петли из гладкой арматурной стали А-100. Впоследствии их срезают или загибают. Для стыковки перемычки с элементами здания имеются закладные детали М1. Все стальные компоненты покрывают составами, предупреждающими развитие коррозионных процессов. Допускается использовать цинконаполненные краски и грунтовки.
5. Транспортировка и хранение
Балки консольные БОВ 3 т перевозят специализированным автомобильным, железнодорожным или речным транспортом. Погрузка выполняется в соответствии с нормой загрузки. В процессе участвует спецтехника повышенной грузоподъемности. Обратите внимание, что строповка с грузозахватными механизмами подъемных кранов осуществляется при помощи специальных устройств, не допускается для этого использовать стальные канаты или тросы. Изделия в автомашины или иные транспортные средства укладывают в рабочее положение – горизонтальная ориентация элементов.
Между собой балки отделяются деревянными инвентарными подкладками, которые призваны защитить бетонную поверхность от появления сколов, выбоин и прочих дефектов. Корректное выполнение всех операций, начиная от погрузки и заканчивая выгрузкой элементов по месту использования, соблюдение техники безопасности и грамотная перевозка позволяют обеспечить 100% сохранность готовой продукции для монтажа. Складирование осуществляется штабелями в 2-3 ряда на тщательно выровненном основании.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Сортовой прокат горячекатаный / двутавр — ГОСТ — Hus Ltd.
Онлайн калькулятор для расчета железобетонных балок на дом.
Балки перекрытий железобетонные: размеры, госты, изготовление
Сложно представить сегодня современное строительство, в котором не используется железобетонная балка. Такие элементы незаменимы при возведении разного рода конструкций и перекрытий. Железобетонные балки применяют также для устройства взлетно-посадочных полос аэропортов, временных подъездных путей, строительства мостов. Материал, применяемый для их изготовления, прочен и устойчив к самым разным видам воздействий, благодаря чему такие перекрытия чрезвычайно прочны. И процесс их установки достаточно быстрый.
Балки железобетонные: производство
Сборные железобетонные балки (ГОСТ 20372-90, 24893.2-81, 24893.1-81) изготовляют только на заводах, а монолитные — заливкой бетонного раствора в заранее подготовленные арматурные конструкции, стержни которых натянуты с помощью домкратов. Материал герметизируется вибрационной технологией. Раствор в форме застывает примерно через 12 часов, после чего изделие выносят на открытый воздух для закрепления его свойств.
При изготовлении необходимо соблюдать один важный параметр: бетонная смесь должна быть максимально равномерно распределена по пространству формы. Для создания этих изделий используется 200 и более. Готовая железобетонная балка имеет расчетную нагрузку более 450 кг/сил на квадратный метр.
Разновидности балочных конструкций
Все современные изделия делятся на три группы в зависимости от способа производства:
- сборные — изготавливаются в заводских условиях;
- монолитные — залитые на строительной площадке;
- сборно-монолитные.
Самый популярный вид балок – сборная конструкция, которая изготавливается из тяжелых марок бетона. Он достаточно прочен, имеет высокие технические характеристики, сразу готов к установке.
Балки железобетонных перекрытий ГОСТ 28737-90: тип конструкции
В области строительства существует подразделение типов балок по типу конструкции:

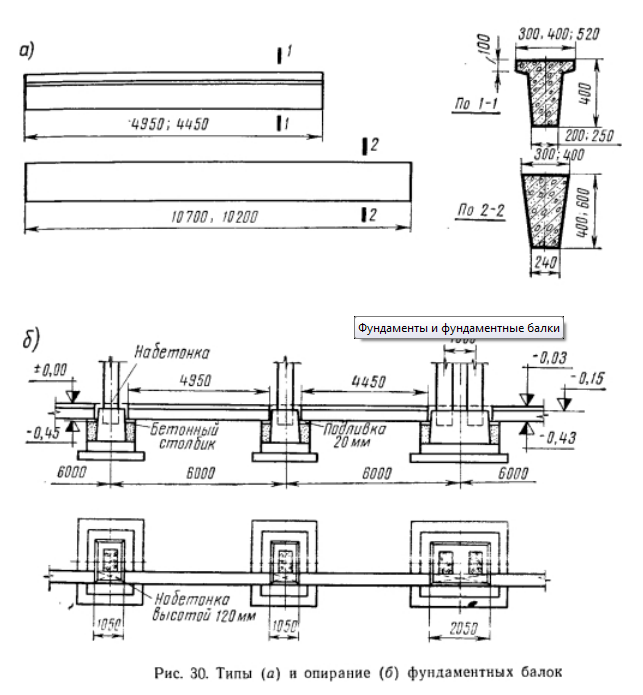

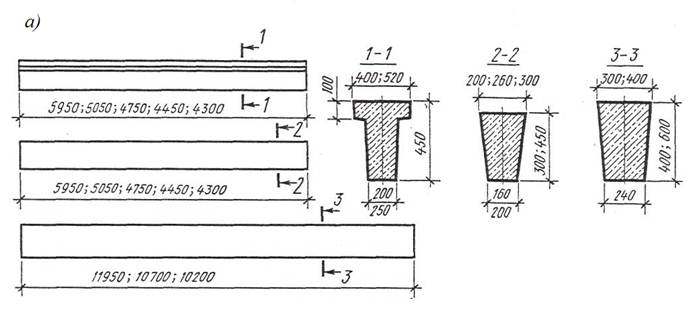

Фундаментные балки
Для их изготовления используются специальные марки бетона, обладающие высокими техническими характеристиками, а точнее, прочностью, надежностью.
Такая железобетонная балка широко используется в масштабах. Он идеально подходит для местности, где часто бывают землетрясения и повышенная сейсмичность. Этот тип балок рассчитан на очень большие нагрузки. Их установка обеспечивает качественную гидроизоляцию, полностью исключающую контакт плит с грунтом. Иногда их используют для монтажа оконных и дверных проемов.
Балки стропильные железобетонные
Эта группа объединяет несколько типов железобетонных балок:
- одноступенчатые;
- фронтон.
В зависимости от конфигурации верхнего пояса они могут быть как ломаными, так и изогнутыми. Этот вид широко используется в кровельных работах, в частности, из него возводят надежные и прочные перекрытия, которые должны выдерживать высокие нагрузки. Например, помещения с крановым оборудованием. Это могут быть предприятия с промышленной специализацией, крупные склады, агрокомплексы, включающие в себя разгрузку/погрузку тяжеловесных грузов, а также другие виды подобных работ.
Стропила железобетонных балок снабжены специальными рейочными креплениями, которые используются для фиксации оборудования.
Брус прямоугольный
ВР — тип балки, наиболее часто используемый в строительстве. Самыми популярными из них являются специальные модели, которые оснащены полкой, расположенной сверху или снизу. Основным элементом конструкции таврового сечения является именно такая балка. Железобетонные перекрытия (размеры могут достигать 24 м) собираются из пролетов, длина которых не должна превышать 12 метров. В строительстве этот тип считается самым прочным и мощным. Также есть ЛБ с Г-образным сечением, они предназначены для поддержки фасадов.
Стоит отметить, что железобетонное строительство является одной из самых перспективных отраслей, которая потеснила использование громоздких конструкций из цельного металла и архаичного дерева. Благодаря оптимальному соотношению стоимости и уровня качества железобетонную балку по праву можно назвать идеальным материалом для современной промышленности.
Производство железобетонных изделий
Общие сведения о железобетонных балках
Железобетонные балки широко применяются при возведении каркасных конструкций зданий высотой 1 и более этажей. В конструкциях сооружений обеспечивают способность выдерживать большие значения изгибающих моментов. На сегодняшний день данная продукция широко применяется при строительстве торговых, развлекательных, промышленных и логистических объектов.
Завод «Обербетон» производит железобетонные балки различных типов: предварительно напряженные (с использованием семипроволочных канатов) и с обычным армированием (без применения канатов). Длина канатов, сила предварительного напряжения и геометрические характеристики балки рассчитываются в зависимости от конкретной конструкции. Изделия поставляются с конструкционными и закладными деталями согласно конструкторской документации.
Типы предварительно напряженных балок и их применение
Балки прямоугольного сечения (Рисунок 1)
Применяются в качестве балок покрытия или перекрытия с небольшой длиной пролета;
Балки таврового сечения (рисунок 2)
Применяются в качестве балок перекрытий со средними и большими пролетами;
Балки Г-образного сечения (рисунок 3)
Применяются в качестве крайних (фасадных) балок перекрытий;
Прогоны (Рисунок 4)
Используются в качестве второстепенных балок;
Балки двутаврового сечения (рис.
5)
Применяются для крыш и перекрытий с большими пролетами;
Двутавровые двутавровые балки (рис. 6)
Используются в качестве балок двускатной крыши для больших пролетов.
Балки прямоугольного сечения производства Обербетон применяются в качестве балок перекрытия и перекрытий с малой длиной пролета.
Балки выполняются предварительно напряженными (с применением семипроволочных арматурных канатов) или с обычным армированием (без применения канатов).
Характеристики предлагаемых балок прямоугольного сечения
Условные обозначения:
H — высота
B — ширина
L — длина
| B | Н | л |
| от 300 до 1200 мм | до 1 235 мм | до 24 000 мм |
Балки таврового сечения (предварительно напряженные) производства Oberbeton используются в качестве подвесных балок со средними и большими пролетами.
Характеристики предлагаемых балок таврового сечения
Условные обозначения:
h2, h3 — высота
B, b1, b2 — ширина
L — длина
| B, мм | b1, мм | b2, мм | h2, мм | h3, мм | л |
| 700 | 300 | 200 | 200 | 200 | до 24 000 мм |
| 800 | 400 | 200 | 200 | 300 | |
| 900 | 500 | 200 | 300 | 400 |
В качестве наружных (фасадных) балок перекрытия используются балки Г-образного сечения производства Обербетон.
Балки предварительно напряженные (с использованием семипроволочных арматурных канатов) или с обычным армированием (без использования канатов).
Характеристики предлагаемых L-образных балок
Условные обозначения:
h2, h3 — высота
B, b1, b2 — ширина
L — длина
| B, мм | b1, мм | b2, мм | h2, мм | h3, мм | л |
| 500 | 300 | 200 | 200 | 200 | до 24 000 мм |
| 600 | 400 | 200 | 200 | 300 | |
| 700 | 500 | 200 | 300 | 400 |
Прогоны производства Oberbeton используются в качестве вторичных балок.
Завод «Обербетон» производит прогоны трех типов сечения:
— Прогоны типа V;
— Прогоны типа ВТ;
— прогоны прямоугольного сечения.
Характеристики проходов типа V:
Условные обозначения:
H — высота;
b — ширина.
Характеристики предлагаемых прогонов прямоугольного сечения:
Условные обозначения:
H — высота;
B — ширина;
L — длина.
| б, мм | В, мм | л |
| 200 250 | 500 600 800 | до 14 000 мм |
Двутавровые (предварительно напряженные) балки производства Обербетон используются для кровель и перекрытий с большими пролетами.
Завод Обербетон производит два типа балок двутаврового сечения.
Характеристики предлагаемых балок двутаврового сечения (Тип 1):
Условные обозначения:
H, h2, h3 — высота
B, B1, b1, b2 — ширина
S — толщина ребра
L — длина
Балки железобетонные применяются при строительстве частных, промышленных и общественных объектов.
Они необходимы для последующего монтажа столбчатых конструкций или плит. В зависимости от назначения балочные конструкции можно разделить на несколько видов: стропильные, подстропильные, фундаментные, подкрановые, обвязочные, балочные и пролетные конструкции. Форма и размеры всех видов балок определяются нормами ГОСТ 20372-9.0, ГОСТ 24893.1-81, ГОСТ 24893.2-81.
Балки железобетонные обладают следующими свойствами:
- Прочность. Эти изделия более долговечны, поскольку изготавливаются из тяжелого бетона. Плотность этого материала варьируется от 2200 до 2500 кг/м 3 .
- Прочность. Железобетонные конструкции не подвержены коррозии и гниению, поэтому срок их службы может превышать 60 лет.
- Огнестойкость. Благодаря этому свойству железобетона балочные конструкции можно использовать для перекрытия пролетов значительной длины.
При выборе железобетонных балок следует обращать внимание на такие характеристики, как прочность и жесткость. Изделия, применяемые для чердачных конструкций, должны выдерживать нагрузки до 105 кг/м 2 , для перекрытий между этажами – 205 кг/м 2 .
Оптимальная жесткость составляет 1/200 и 1/250 соответственно. Также при покупке следует учитывать тепло- и звукоизоляционные свойства балочных конструкций.
Железобетонные балки перекрытия являются одним из универсальных решений в строительной сфере: изделия выдерживают большие нагрузки и устанавливаются в пролетах до 7,5 метров на расстоянии от 0,6 до 1 метра. Возможность перекрытия значительных пролетов, а также простота и надежность конструкций и короткие сроки строительства являются основными преимуществами железобетонных балок. Недостатком является большой вес изделий и необходимость использования специальной техники при строительстве объектов.
Балки железобетонные могут быть сборными и монолитными. Первые изготавливаются на заводе и представляют собой отдельные изделия, а вторые – непосредственно на строительной площадке. Сегодня при возведении железобетонных конструкций в промышленном, жилом и гражданском строительстве применяется технология сборно-монолитного перекрытия.
В этом случае лаги перекрытия образуют каркас, а пустотелые блоки – наполнитель. В конце конструкция армируется бетоном.
Преимущества технологии:
- балки перекрытия пролетов до 9 метров;
- сокращение сроков строительства;
- улучшенная звуко- и теплоизоляция здания;
- монтаж железобетонных балок выполняется без применения спецтехники.
Ограниченное применение сборно-монолитных перекрытий обусловлено трудоемкостью работ по укладке полов и возведению исключительно одноэтажных зданий.
| № | ПРОДУКТ | Вес, | Размеры, см | ||
| п/п | кг | Д | Вт | В | |
| 1) Коллекторные балки | |||||
| 1 | КБ-21 | 630 | 250 | 25 | 40 |
| 2 | КБ-25 | 730 | 290 | 25 | 40 |
| 3 | КБ-30 | 850 | 340 | 25 | 40 |
| 4 | КБ-36 | 2 500 | 400 | 45 | 70 |
| 5 | КБ-42 | 2 870 | 460 | 45 | 70 |
| 2) Дополнительные балки | |||||
| 6 | ДБ-21 | 315 | 210 | 27 | 22 |
| 7 | ДБ-24 | 350 | 240 | 27 | 22 |
| 8 | ДБ-29 | 440 | 290 | 27 | 22 |
| 9 | ДБ-34 | 510 | 340 | 27 | 22 |
| 10 | ДБ-39 | 1 950 | 290 | 27 | 22 |
| 11 | ДБ-44 | 2 200 | 440 | 27 | 22 |
| 12 | ДБ-49 | 2 940 | 490 | 27 | 22 |
| 13 | ДБ-54 | 3 240 | 540 | 27 | 22 |
| 3) Балки теплотрассы | |||||
| 14 | Б-1 | 120 | 116 | 30 | 15 |
| 15 | Б-2 | 220 | 148 | 30 | 20 |
| 16 | Б-3 | 250 | 184 | 30 | 25 |
| 17 | Б-4 | 490 | 216 | 30 | 30 |
| 18 | Б-5 | 600 | 265 | 30 | 30 |
| 19 | Б-6 | 1 200 | 278 | 60 | 30 |
| 20 | Б-7 | 1 770 | 338 | 60 | 35 |
| 21 | Б-8 | 2 880 | 425 | 60 | 45 |
Балка узлов швеллерных и тоннельных трасс Б 1
Простая прямоугольная балка из тяжелого бетона, служащая для различного назначения — опор днищ швеллеров и т.
д. Бетонные балки Б 1 швеллера изготавливаются по к рабочим чертежам серии 3.006.1-2/82 из тяжелого бетона с пределом прочности при сжатии В15-В25. Балки имеют всего несколько типоразмеров, которые удовлетворяют всем требованиям современного строительства. Швеллеры железобетонные Предназначены для эксплуатации в различных климатических условиях, в том числе при постоянном контакте с грунтовыми водами и городскими реагентами. Кроме того, балки требуют прочности, жесткости и сопротивления разрушению для ежедневной работы в условиях заглубленной нагрузки. Так же как и стоимость лотков железобетонных цена балок зависит от расхода стали и бетона, но на сегодняшний день они удерживаются на фиксированном уровне.
Балки Х усилены сварными каркасами из горячекатаной стали А-1, А-3, обработанной антикоррозионными составами.
Швеллеры: размеры
Серия 3.006.1-2/82 Выпуск 2-2 включает лишь некоторые размеры балок: длина 1160-4250 мм, ширина 300-600 мм, толщина в сечении 150-450 мм .
Как видим, узлы швеллерных узлов имеют возможность нести различные нагрузки, нормативные нагрузки на изделия можно посмотреть в расчетных таблицах серии. Заказать лотки теплотрасс, балки, кольца колодцев, плиты для покрытия каналов и другую продукцию вы можете в компании «Комплекс-С», отгрузки железобетона осуществляются по всей России. Благодаря налаженной оптимизированной логистической сети цены на доставку ЖБИ минимальны.
Балки швеллерные железобетонные рекомендуются для устройства узлов теплотрасс по типовому альбому Серия 3.006.1-2/82. Их также проектируют в соответствии с нормами СНиП 203.01-84 «Бетонные и железобетонные конструкции «. Каналы балок выполняются из бетона с водостойкостью подготовки W4 и морозостойкостью не ниже F200 по ГОСТ 26633-91 и СНиП 2.05.03-84. Поверхность бетона также имеет значение, только гладкие и плотные поверхности без трещин шириной более 0,1 мм могут успешно работать под слоем грунтов. Толщина защитного слоя бетона до арматуры отслеживается ОТК – она должна быть не менее 15-20 мм в зависимости от размера балки.
Руководство по проектированию каналов и тоннелей, рабочие чертежи и расчетные схемы балок включают Серию 3.006.1-2/82. Предел текучести железобетонных балок в летний период составляет не менее 70%, а 90-100% в холодное время года. На сегодняшний день стандартный альбом серии 3.006.1-2/82 считается недействующим, но многие заводы JBI до сих пор производят балки Б 1 по типовым чертежам.
Вес швеллера 130 кг, подъем осуществляется за монтажные петли, входящие в конструкцию изделия. У нас вы также можете купить балки балки, подготовленные для эксплуатации в условиях северных широт и агрессивных сред. Вся продукция проходит заводскую антикоррозийную обработку и гидрофобизацию.
Размеры луча
Характеристики бетона
Сетка с тяжелым светом
кг / см 2
кг / см 2
Характеристики клапана
кг / см 2
9045. Расчет железобетонных балок перекрытий предназначен для определения размеров, марки бетона и марки бетона, количества и сечения арматуры, необходимой для достижения максимального значения нагрузки с балкой.
Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» размеры железобетонных балок перекрытий и их устройство рассчитывают по следующим принципам:
- Минимальная высота балки перекрытия должна быть не менее 1/ 20 длины перекрывающего проема. Например, при длине проема 5 м минимальная высота балок должна быть 25 см;
- Ширина железобетонной балки устанавливается отношением высоты к ширине в коэффициентах 7:5;
- Арматура балки состоит минимум из 4 арматурных стержней — по два стержня снизу и сверху. Используемая арматура должна быть не менее 12 мм в диаметре. Нижняя часть балки может быть усилена стержнями большего сечения, чем верхняя;
- Железобетонные балки перекрытий бетонируют без перерывов заливки, одной порцией бетонной смеси, чтобы не было расслоения бетона.
Расстояние между центрами уложенных балок определяется длиной блоков и установленной шириной балок. Например, длина блока 0,60 м, а ширина балки 0,15.
Расстояние между центрами балок составит — 0,60+0,15=0,75 м.
Принцип действия
По ГОСТ 26519-85 «Железобетонные конструкции заглубленных помещений с балочным типом перекрытия. Технические условия» Формула расчета полезной нагрузки железобетонных балок перекрытий состоит из следующих характеристик:
- Нормативная -эксплуатационная нагрузка на балки при определенном коэффициенте запаса.Для жилых зданий этот коэффициент нагрузки составляет 151 кг на м2, а коэффициент запаса равен 1,3.В результате нагрузка составляет 151*1,3=196,3 кг/м2;
- Нагрузка от общего веса блоков, которыми уложены промежутки между балками. Блоки из легких материалов, например из пенобетона или газобетона, показатель плотности которых Д-500, и толщиной 20 см будут нести нагрузку — 500*0,2=100 кг/м2;
- Испытательная нагрузка от веса усиленного каркаса и последующей стяжки. Вес стяжки при толщине слоя 5 см и плотности 2000 кг на м3 будет формировать следующую нагрузку — 2000 * 0,05 = 100 кг/м2 (вес арматуры прибавляется к плотности бетонной смеси) .
