Балки перекрытия железобетонные

В современных условиях набрало широкое применение использование железобетонных балок при строительстве различных промышленных, торговых, жилищных и других зданий.

Это придает конструкциям повышенную надежность и устойчивость при воздействии различных нагрузок, увеличивает их пожароустойчивость, повышает экономичность и быстроту строительства.

Виды бетонных балок

При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок.

Для достижения этого применяются различные железобетонные конструкции – одной из которых является балка. Они используются как при постройке фундамента сооружения, так и при наведении междуэтажных, цокольных и чердачных перекрытий.

По способу изготовления балки подразделяются на монолитные и сборные, бетонные (не армированные стальной арматурой) и железобетонные (армированные).

Монолитные бетонные балки нужных размеров отливаются прямо на месте строительства. Сборные бетонные производятся в заводских условиях.

Изготовление

Для повышения прочности бетонных балок на изгиб и растяжение в бетон укладывается стальная проволока или стальные стержни (арматура).

Армированные стальными стержнями балки называются железобетонными. Железобетонные конструкции, изготовленные с применением обычной арматуры, имеют существенный недостаток – образование трещин.

В эти трещины может попадать влага, приводящая к коррозии арматуры, увеличению прогиба и уменьшению надежности и долговечности конструкции. Для устранения этого недостатка используют предварительно напряженную арматуру – т. е. растянутую до начала укладки бетона. Уложенная в бетон такая арматура сжимается и за счет сцепления сжимает бетон, повышая его устойчивость к образованию трещин.

Для изготовления монолитной железобетонной балки приготавливается из дерева опалубка по нужному размеру. Опалубка надежно укрепляется со всех сторон, чтобы бетонная смесь не выдавила её.

Часто при создании фундаментов применяются сплошные бетонные блоки для стен подвалов. Цена такого материала, при неизменно высоком качестве, невелика.

Применение в современном строительстве буронабивных свай становится все более распространенным способом обустройства фундаментов не только для вновь возводимых строений, а так же и для укрепления существующих фундаментов. Подробнее о буронабивных сваях читайте тут.

Затем связывается или сваривается с арматуры или проволоки металлический каркас. Каркас укладывается в опалубку и заливается бетонным раствором. Заливка бетонной смесью производится непрерывно, пока вся форма не будет залита.

Монтаж

Конструктивно железобетонные перекрытия разделяются на балочные и безбалочные.

В перекрытиях железобетонные балки работают в связке с опирающимися на них плитами. Эти перекрытия бывают сборными, монолитными и сборно-монолитными.

Наиболее широкое применение из-за своей универсальности, индустриальности и экономичности получили сборные железобетонные стропильные и подстропильные балки. Конструктивно оно состоит из плит и поддерживающих их балок, которые называются ригелями или главными балками.

Ригели монтируются с опорой на железобетонные колонны и стены как в продольном направлении (т.е. вдоль здания), так и в поперечном. Колонны и ригели совместно образуют рамы. В зданиях для промышленного использования перекрытие в поперечном направлении может иметь пять – шесть пролетов, в жилых и общественных два – три.

При проектировании и расчете железобетоных балок нужно выбрать направление монтажа ригелей, установка их шага, размеры пролетов, тип и размеры перекрытий.

В зависимости от назначения промышленных зданий, их конструкции, временных нагрузок и при создании пространственной жесткости в поперечном направлении с помощью рам с жесткими узлами, ригели монтируют в поперечном направлении, плиты перекрытия – в продольном.

В зданиях не промышленного назначения ригели могут располагаться в продольном направлении, соответственно плиты – в поперечном. В каждом варианте создается необходимая сетка колонн.

Типы и размеры

Для повышения эффективности производства заводы ЖБК изготавливают серии однотипных элементов для строительства. В этом случае совершенствуется технологический процесс, улучшается качество изделий, снижается цена бетонных балок перекрытия.

Типизация изделий (не только балок, но и железобетонных лестниц и опор) позволяет выбрать наиболее рациональный тип конструкции с максимально лучшими техническими характеристиками. Для более широкого применения типовых железобетонных изделий при строительстве различных зданий высота этажей и расстояние между колоннами унифицируется.

Все эти условия и определяют ассортимент выпускаемых заводами ЖБК балок. Типы, размеры, предназначение применения и условия использования стандартизируется ГОСТом.

Также ГОСТом определяются требования к условиям изготовления балок и применяемых для этого материалов.

Стандартная длинна типовых сборных железобетонных балок перекрытия – 6м, 9м, 12м, 18м, 24м. Ширина в зависимости от типа сечения колеблется от 200мм до 1200мм.

С ростом протяженности линий электропередач увеличивалась нагрузка на опоры, что привело к необходимости перейти на более прочные основания. Так появились железобетонные опоры линий электропередач.

Основное предназначение сборных железобетонных балок заключается в перераспределении нагрузки на несущие стены и главные конструкции сооружений от ребристых плит перекрытий. О железобетонных балках читайте в этой статье.

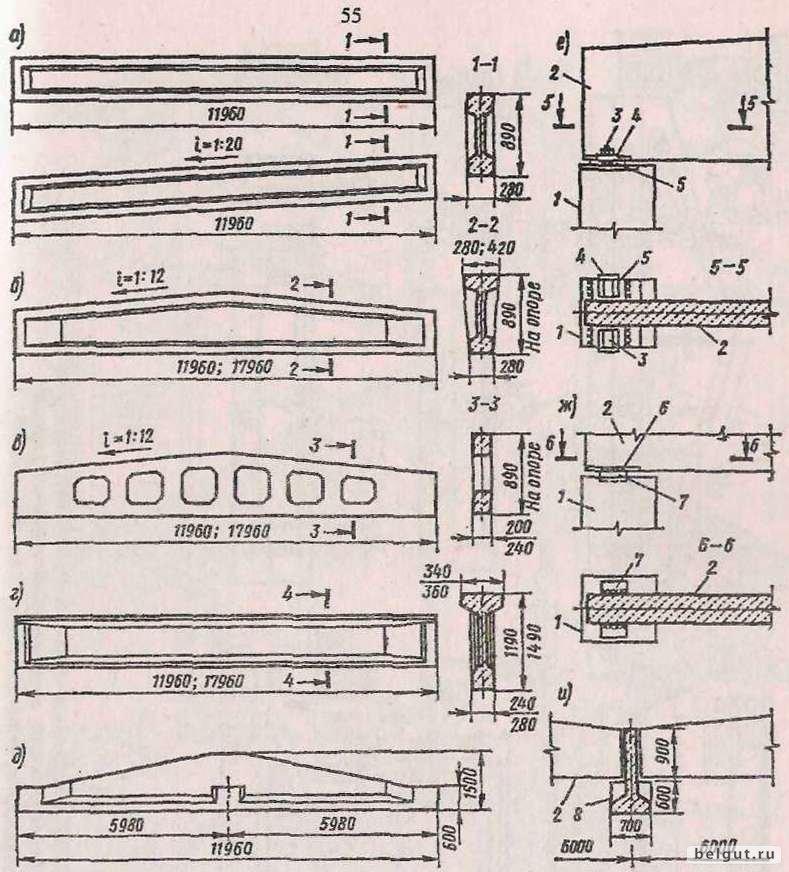

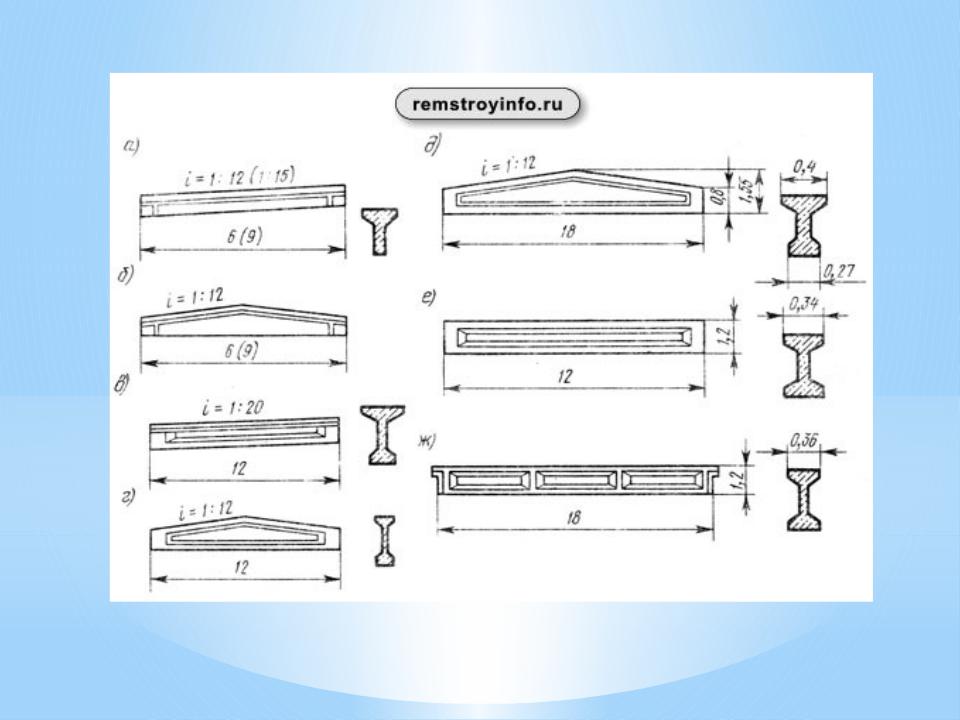

По типу торцевого сечения подразделяются:

прямоугольного сечения – используются при небольших длинах пролётов;
L-образного сечения – используются в качестве фасадных(крайних) балок;
Т-образного сечения (тавровые) – используются для перекрытий со средней длинной пролётов;
двутаврового сечения – используются для перекрытий с большой длинной пролётов;
прогоны (V-типа,VT-типа и прямоугольного сечения) – используются как второстепенные;

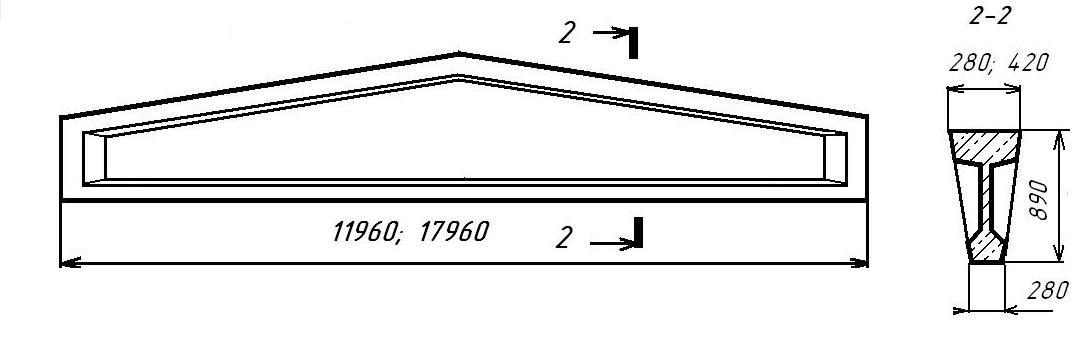

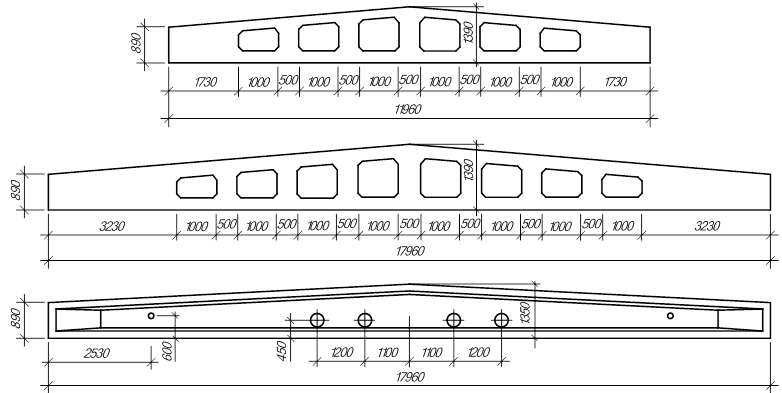

двускатные двутаврового сечения – используются как балки для кровли при больших пролётах.

Расчёт

Главная балка (ригель) является одним из элементов рамной конструкции строящегося здания. Если ригель свободно опирается концами на наружные стены и при равных пролётах, его можно рассчитывать как неразрезную балку.

Расчет ригелей по выравненным опорным и изгибающим моментам способствует облегчению армирования сечений, что существенно для монтажных стыков находящихся на опорах.

Такой способ расчёта по сравнению с расчетом по упругой схеме дает экономию арматурной стали до 30%. Также это даёт возможность унификации армирования различными сварными каркасами и сетками участков с различными изгибающими моментами.

Пролёт (длина) ригеля берется как расстояние между осями опорных колонн. В первом пролёте, если ригель опирается на стену, пролёт считается от оси колонны до оси опоры на стене. Если при перекрытии используются пустотелые или сплошные панели нагрузка на ригель равномерно распределяется.

Когда используются ребристые панели, нагрузка распределяется сосредоточенно, на одних участках больше на других меньше. При конструировании монолитных ребристых перекрытий главные балки опираются на колонны и наружные стены, а второстепенные монолитно связаны с ними.

Главные балки устанавливают в поперечном или продольном направлении с шириной пролёта 6 – 8 м.
Второстепенные имеют ширину пролёта 5 – 7 м и располагаются они так, чтобы ось колонны совпала с осью одной из второстепенных балок. Высота сечения главных балок должна составлять 1/8 – 1/15 длины, второстепенной 1/12 – 1/20 длины.

Виды железобетонных балок перекрытия: размеры, маркировка, обозначения,

Один из самых главных этапов строительных работ при возведении любого здания – монтаж межэтажных перекрытий которые должны строго соответствовать всем необходимым нормам. Благодаря использованию железобетонных балок огромное давление равномерно распределяется на несущие конструкции – колонны, стены, и т.д.

Железобетонные балки изготавливаются на специализированных предприятиях под строгим контролем с учетом предстоящего использования и нагрузок. Все ж/б балки принято различать по конфигурации, назначению и эксплуатационным характеристикам. Все эти особенности производитель указывает в маркировке изделия.

Содержание

Как устроена ж/б балка. Применение
Классификация и виды железобетонных балок
Плюсы и минусы железобетонных балок
Маркировка и размеры ж/б балок

Как устроена ж/б балка. Применение

Устройство обычной бетонной балки для межэтажного перекрытия довольно простое:

Арматурный каркас внутри. Его предназначение – обеспечение дополнительной жесткости, прочности и долговечности конструкции.
Бетонный массив необходимой формы, размера, конфигурации и веса.
Строповочные элементы (чаще всего это скобы, залитые в бетонный массив). Служат для захвата и перемещения балки спецтехникой.

Готовые железобетонные балки, прошедшие контроль и отвечающие всем необходимым требованиям, должны обязательно сопровождаться документацией от производителя.

Главное требование, которому должна соответствовать ж/б балка – несущая способность. От этого в главной мере зависит прочность каркаса здания в целом.

Сегодня производители предлагают широчайший выбор железобетонных конструкций, что позволяет застройщиц выбирать изделия нужных размеров и прочности, в зависимости от требований к перекрытию.

Железобетонные балки перекрытия – универсальные конструкции, и сфера их использования довольно широка:

С помощью ж/б балок можно формировать опорный каркас под перекрытие ж/б плитами при устройстве кровли.
Балки могут быть использованы для строительства здания практически любого типа.
Небольшие ж/б балки устанавливаются в качестве перемычек над окнами и дверьми.
В сфере транспорта ж/б балка используется при прокладке трамвайных, железнодорожных и подкрановых путей, строительстве эстакад, и т.д.

Классификация и виды железобетонных балок

Железобетонные балки перекрытий могут иметь разную форму, габариты и конструктивные особенности. Это зависит от таких параметров, как шаг колонн, особенности здания, ширина пролета, и т.д. Таким образом, конструкции отличаются:

Формой поперечного сечения.
Особенностями конструкции (могут быть одно- или двухскатными, с горизонтальными поясами).
Предназначением.
Весом и габаритами.

Железобетонные балки перекрытия могут иметь следующую форму:

Трапециевидную.
Прямоугольную.
Тавровую и двутавровую.
L-образное сечение.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

При строительстве зданий чаще всего используются балки с тавровым сечением, так как такая форма лучше всего способствует равномерному распределению нагрузки и созданию ровной плоскости пола. Если необходимо перекрыть большие пролеты, для балок устанавливают дополнительные опоры.

Железобетонные балки перекрытия могут также иметь разное предназначение:

Используются в качестве элементов фундамента.
Из ж/б балок монтируют элементы кровли.
Для формирования пролетов подкрановых путей на крупных промышленных предприятиях.
Использоваться в качестве опор для ж/б плит перекрытия на строительстве крупных промышленных объектов и крупнопанельном строительстве жилых зданий.
Применяются в качестве обвязки бетонных конструкций для устройства перемычек над окнами и дверьми.

Кроме вышеперечисленного, железобетонные балки могут также отличаться способом изготовления:

Сборные балки (изготовленные на специализированном предприятии).
Монолитные балки.
Сборно-монолитные балки.

Плюсы и минусы железобетонных балок

Железобетонные конструкции имеют ряд высоких технических характеристик:

Высокая прочность изделия.
Устойчивость к воспламенению – бетон и арматура гореть не могут.
Стойкость к повышенной влажности – при условии, что арматура надежно спрятана в бетон.
Удобная форма, облегчающая монтаж перекрытий.
Устойчивость к химикатам, грибкам, плесени и механическим повреждениям.
Стойкость на изгиб, сжимание, разрыв, вибрацию и растяжение.

Из недостатков необходимо отметить следующие:

Большой вес.
Конструкции интенсивно проводят тепло.
Высокая стоимость.
Необходимость использования для монтажа балок тяжелой строительной техники.
Необходимость в подготовке основания под балку.

Маркировка и размеры ж/б балок

Установленные параметры железобетонных балок являются стандартными и не могут быть изменены независимо от того, где будет использована балка. Размеры, которые, указаны в ГОСТ должны оставаться неизменными.

Главные требования, применяемые к размерам ж/б балок перекрытия:

Длина балки должна быть больше пролета между несущими конструкциями не менее чем на 40 см.
Высота балки должна составлять не менее 5% от ее длины.
Пропорция высоты к ширине балки должна составлять 5:7.

Для сборных железобетонных конструкций разработан ГОСТ 20372-2015, согласно которому ж/б конструкции маркируются в зависимости от классификации:

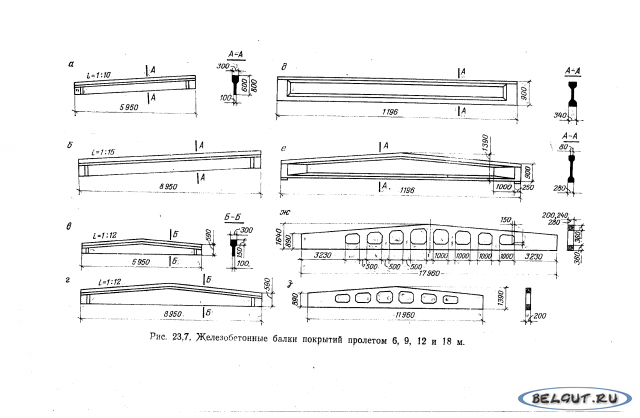

Балки, использующиеся в качестве элементов стропильной системы, с параллельным армирующим поясом, должны маркироваться аббревиатурой БСП.
Односкатная стропильная ж/б балка маркируется как БСО.
Двускатная балка имеет аббревиатуру БСД.
При маркировке подстропильных балок применяют буквы БП.

К буквенному обозначению всегда добавляют цифры, которые обозначают следующие характеристики: арабские цифры, которые стоят после букв, несут информацию о типовом размере балки и ее длине в метрах. Кроме того, цифрами может обозначаться способность балки выдерживать определенную нагрузку, класс арматуры и марка бетона, используемого для ее изготовления. Обозначение цифрами используется для предоставления дополнительной информации – особенностей конструкции, условиях использования изделия, и т.д.

Выбор железобетонных балок перекрытия зависит от следующих факторов:

Особенности конструкции.
Назначение изделия.
Предполагаемая нагрузка на балку.

Длина балок варьируется в диапазоне от 4 до 24 м. Ширина – от 0.24 до 1.2 м. В качестве примера для объяснения маркировки изделия возьмем БСП 12-2А600. БСП буквально означает «балка стропильная прямоугольная», «12» — длина прогона в метрах. Цифра после дефиса обозначает порядковый номер, соответствующий несущей способности балки. В конце обозначен класс арматуры – А600.

Расчет сечения балки выполняется, исходя из: размеров пролетов здания, показателей прочности, необходимой высоты балки, результатов расчетов в месте бетонирования, нагрузки на строение, максимального момента. Все эти показатели необходимо учесть при выборе балки. Кроме того, при подборе сечения обязательно учитывается количество этажей в здании.

Основные правила вязки арматурных каркасов для фундамента, смотрите здесь.

Видео: Как правильно сделать перекрытие, монолитная железобетонная плита перекрытия:

Введение в конструкцию балочных и блочных перекрытий, деталировку и выбор

Подвесные бетонные полы становятся все более распространенной системой перекрытий в жилищном строительстве.

При выборе конструкции пола необходимо учитывать ряд функциональных требований. К ним относятся:

Долговечность
Прочность и устойчивость
Стойкость к грунтовой влаге
Пожаробезопасность
Сопротивление прохождению тепла
Сопротивление прохождению звука

В Соединенном Королевстве утвержденные строительные нормы и правила содержат указания по некоторым требованиям к цокольным этажам.

В жилищном строительстве обычно используются системы бетонных полов двух типов; опорные и подвесные. В этой статье мы сосредоточимся на подвесных бетонных полах, особенно на балочных и блочных перекрытиях.

Подвесной пол опирается не на опору снизу, а на внешние стены и, следовательно, на нижний фундамент.

Несущий пол

Подвесной пол

Когда используется подвесной пол?

Подвесные бетонные полы стали популярными в жилищном строительстве Великобритании. Они обычно используются в таких ситуациях, как участки с уклоном, участки с плохой несущей способностью грунта или вероятность изменения объема грунта. Если уровень грунтовых вод высок или в почве присутствуют агрессивные химические вещества, часто назначают подвесной пол.

Различные типы подвесных бетонных полов

Подвесные бетонные полы могут быть устроены различными способами. Они могут быть отлиты на месте из железобетонных плит, сборных железобетонных плит или досок, или в центре внимания этой статьи, балочных и блочных перекрытий.

Балочные и блочные системы перекрытий

Балочная и блочная планировка

Балочная и блочная система перекрытий является популярной формой конструкции полов в жилых домах. Это экономичный вариант из-за производства балок и блоков за пределами площадки, быстрой сборки и небольшой потребности в специализированной рабочей силе или оборудовании. Установка пола из балок и блоков обычно не зависит от погодных условий, поэтому указание этой формы конструкции может сократить задержки на площадке, которые могут возникнуть при использовании других методов. Перекрытия из балок и блоков обладают хорошими шумоизоляционными и огнестойкими свойствами, а также подходят для размещения систем теплого пола.

балочные профили

Перевернутые Т-образные балки из сборного железобетона поддерживаются стенами по периметру и внутренними несущими стенами. Балки различаются по глубине и могут иметь длину от 130 мм до 250 мм и длину около 6 м. Обычно они проектируются и изготавливаются для покрытия определенных расстояний. Глубина и профили балки выбираются в соответствии с требованиями к пролету и нагрузке, а также с типом указанного блока.

Блоки заполнения затем располагаются между тавровыми балками, эти блоки обычно изготавливаются из легкого бетона. Цементно-песчаный раствор часто наносится кистью на поверхность, заполняя любые зазоры, обеспечивая хорошее распределение нагрузки и предотвращая смещение блоков. Затирка также защищает от насекомых и паразитов и помогает с воздухонепроницаемостью.

Изоляция обычно укладывается поверх балок и блочного перекрытия, после чего на изоляцию укладывается бетонное покрытие или стяжка. Изоляция по периметру стойки устанавливается по краю бетонного покрытия или стяжки, чтобы предотвратить образование мостиков холода. Некоторые производители изоляционных материалов рекомендуют разделительный/пароизоляционный слой между изоляционной плитой и стяжкой, чтобы предотвратить внутреннюю конденсацию и просачивание стяжки в щели изоляционной плиты.

Можно также использовать деревянную отделку настила – если указано, что под деревянным настилом необходимо предусмотреть пароизоляционный слой.

Под полом оставлено свободное пространство не менее 150 мм между грунтом и нижней стороной балки. Если присутствует тяжелая глинистая почва, рекомендуется увеличить глубину пустот до 225 мм или, возможно, больше. Из почвы необходимо удалить весь органический материал, а поверхность обработать гербицидом. Это пространство должно вентилироваться воздушными кирпичами или вентиляционными рукавами, расположенными в наружных стенах, чтобы избежать возможного скопления газа. Уровни земли под полом должны быть относительно ровными, в противном случае внешние стены станут подпорными стенами и должны быть спроектированы соответствующим образом.

ДПМ или бетонная надстройка обычно не требуется, за исключением случаев, когда это требуется для защиты от газа или пара в соответствии со Строительными нормами. Некоторые производители рекомендуют использовать DPM поверх балок и блочного пола перед изоляцией — обязательно ознакомьтесь с инструкциями производителей.

Блоки из пенополистирола (EPS) также используются в качестве заполнения между балками. Эти блоки не только обеспечивают отличные тепловые характеристики, но и увеличивают время строительства, поскольку они легкие и с ними легко работать. Блоки либо предназначены для укладки под бетонную Т-образную балку, чтобы предотвратить образование мостиков холода, либо дополнительный изоляционный слой расположен поверх блоков заполнения из пенополистирола. Все больше производителей разрабатывают системы блоков EPS, которые имеют различные профили и методы строительства. Они быстрые, эффективные и, вероятно, с годами превзойдут по популярности бетонные блоки из-за их дополнительных преимуществ.

Если теперь мы вернемся к функциональным требованиям к конструкции пола и применим характеристики перекрытия из балок и блоков, мы сможем определить, подходят ли балки и блоки для нашей системы перекрытий.

Прочность и устойчивость
Балочно-блочная система обеспечивает достаточную прочность и устойчивость благодаря сборным армированным тавровым балкам, специально разработанным для требуемых пролетов. Конструктивное бетонное покрытие также может быть спроектировано с армирующей сеткой, если это необходимо.
Балки должным образом поддерживаются внешними стенами и любыми несущими внутренними стенами или балками.

Стойкость к почвенной влаге
Подвесная система с подходящей пустотой обеспечивает естественную устойчивость к почвенной влаге. При необходимости над балкой и блочным перекрытием можно уложить влагонепроницаемую мембрану. Влагонепроницаемый слой, установленный на стенах по периметру, предотвратит проникновение грунтовой влаги в конструкцию.

Долговечность
Бетон по своей природе является очень прочным материалом, обеспечивающим прочную конструкцию пола.

Пожарная безопасность
Огнестойкость балок и блочных перекрытий может варьироваться в зависимости от балки и применяемой отделки. Отдельный луч должен обеспечивать сопротивление до одного часа в зависимости от его размера.

Сопротивление прохождению тепла
Пол из балок и блоков обеспечивает хорошую гибкость и тепловые характеристики. Над балочным и блочным перекрытием можно установить высокие уровни жесткой изоляции. Однако, если используются пенополистирольные блоки, напольная система может достичь отличных тепловых характеристик.

Сопротивление прохождению звука
Присущая бетону масса и демпфирующие свойства обеспечивают хорошую шумоизоляцию балочных и блочных перекрытий. Дополнительная звукоизоляция также может улучшить характеристики напольного покрытия, если это необходимо.

Существует множество различных конфигураций балочных и блочных систем перекрытий, характеристики которых различаются в зависимости от производителя. Изображения здесь предлагают лишь несколько примеров из многих доступных решений.

Заключение

Эмма написала четыре популярных книги по строительной детализации. Понимание архитектурных деталей — это серия, основанная на британском строительстве и стандартах и посвященная как жилому, так и коммерческому строительству. Детали строительства жилых домов основан на методах и нормах строительства США. Все книги содержат как 2D-, так и 3D-изображения, и вместе с книгами можно загрузить все 2D-файлы CAD и 3D-файлы SketchUp.

Этот пост впервые появился на First In Architecture

Авторские права на все изображения принадлежат First In Architecture

Последние сообщения

Краткий обзор архитектурного проекта — Контрольный список Введение Что такое краткий обзор архитектурного проекта? Краткое описание архитектурного проекта формирует самое начало процесса проектирования. Это документ по управлению проектом, содержащий важную информацию о проекте с…

CAD-блоки для костра На этой неделе мы рады поделиться с вами новым набором CAD-блоков, любезно предоставленным dwgfree.com. CAD-блоки для костра представлены в плане, на высоте и в аксонометрии. На dwgfree.com есть огромный выбор блоков САПР — обязательно ознакомьтесь с ними! Возьмем…

Новые детали В ноябре мы изучали перекрытия из балок и блоков, а также кирпичные перекрытия. Этот последний набор деталей включает в себя различные детали балок и блоков, показывающие кромку, перпендикулярную пролету, опору на внутреннюю стену, шатающуюся опору и изменение…

Beam 2 Beam Floor Decor Кения

НАПОЛЬНАЯ СИСТЕМА БАЛКА К БАЛКЕ – ДЕКОР ПОЛА КЕНИЯ

ВВЕДЕНИЕ

Напольное покрытие типа «балка к балке» (BBF) в настоящее время может быть описано как функциональная и безопасная система напольного покрытия (BBF). используется в строительстве плит как на местном, так и на международном уровне. Он состоит из предварительно напряженных железобетонных балок с высокими эксплуатационными характеристиками, пустотелых бетонных блоков и покрытия, которые вместе образуют прочную плиту. Тавровые балки из предварительно напряженного бетона имеют полку шириной 100 мм и глубиной 50 мм со стенкой шириной 50 мм и глубиной 100 мм. Именно эти тавровые балки работают в тандеме с бетонными пустотелыми блоками, поддерживая 50-миллиметровое покрытие и всевозможные расчетные нагрузки, возлагаемые на них.

Как это работает

Пустотелые блоки, используемые в этой системе, имеют высокую сжимающую нагрузку, т.е. 7 Н/мм2, таким образом, функционируя как структурные элементы, в отличие от обычных пустотелых блоков, которые функционируют как «наполнители», предназначенные для достижения необходимой глубины конструкции. Эти пустотелые блоки фиксируются на 100 мм с каждой стороны предварительно напряженных железобетонных балок. Таким образом, путь нагрузки проходит от покрытия к пустотелым блокам, к предварительно напряженным балкам, к железобетонным балкам этого конкретного этажа, к колоннам и, наконец, к фундаментам.

Производство

Тавровые балки из предварительно напряженного бетона отливаются на заводе предварительного напряжения, где контролируются все необходимые расчетные параметры для получения продукта высокого качества. Используется состав бетонной смеси, соответствующий классу 60, т. е. нагрузка на сжатие 60 Н/мм2. 5-миллиметровые арматуры натягиваются между устойчивыми конечными точками крепления и бетонируются над бетонной площадкой до того, как они достаточно отвердеют. Напряжения освобождаются после достижения бетоном минимальной желаемой прочности. Требования к длине каждой балки определяются до заливки, чтобы избежать потерь.

Обычно все напряжения, вызванные нагрузками на железобетонные конструкции, воспринимаются в основном арматурными стержнями. Однако в предварительно напряженных элементах, таких как балки в BBF, напряжения индуцируются во всем элементе. Конечным результатом является конструкционный продукт, который лучше справляется с вибрациями и ударами по сравнению с обычным бетоном.

Применение

Предварительное напряжение обычно используется для увеличения пролетов и/или минимизации конструктивной глубины балок и плит. Предварительно напряженные элементы обычно используются в следующих областях, при этом основное внимание уделяется пролету; балки перекрытий, мосты, резервуары для воды, взлетно-посадочные полосы, крыши, железнодорожные шпалы, столбы и т. д. Основным преимуществом является то, что элементы из предварительно напряженного бетона могут более экономично перекрывать большие расстояния, чем элементы из обычного железобетона. Это полезно в инфраструктуре, например. мостов, а также в зданиях по балкам и плитам.

Преимущества

Преимущества использования системы BBF:

Выемка фундамента – система сводит к минимуму массовые выемки грунта, которые в противном случае были бы выполнены под плитой основания, на участках, расположенных в районах с преобладанием экспансивных почв, таких как чернозем хлопчатника. . Это означает, что он сводит к минимуму трудозатраты, которые были бы понесены для проведения фактических раскопок и, следовательно, обратной засыпки. Также исключается транспорт для перевозки вынутого материала на свалку.
Стальной крепеж — система BBF обеспечивает экономию времени и трудозатрат, которые были бы понесены при резке и изгибе арматурных стержней плиты и бетонировании для них.
Строительный материал – система BBF устраняет необходимость использования сетки BRC в покрытии, вместо этого используется волокнистая сетка. Это экономит средства для клиента, поскольку сетка из волокна значительно дешевле по сравнению с сеткой BRC. Это также устраняет трудозатраты, которые потребовались бы при работе с сеткой BRC на месте.
Опалубка и подпорки. Сокращает традиционное использование опалубки и подпорок, поскольку бетонный пустотелый блок крепится к предварительно напряженным балкам, которые, в свою очередь, опираются на железобетонные балки перекрытия здания. По существу, остаются подпертыми только железобетонные балки перекрытия.
Увеличенная высота над уровнем моря. Высота от пола до пола увеличена, поскольку система перекрытий опирается на железобетонные балки каркаса здания.
Звукоизоляция. Бетонные пустотелые блоки помогают изолировать плиту, препятствуя звуковым волнам, в результате чего здания становятся тише.
Класс огнестойкости. Предварительно напряженные балки в BBF помогают повысить класс огнестойкости зданий благодаря большому покрытию, предусмотренному для напрягающих элементов.
Время сборки – благодаря системе BBF достигается экономия времени, так как элементы предварительно отлиты. Сборка занимает очень короткое время, что позволяет сократить сроки строительства. Это положительно сказывается на программе работ.
Конструктивные преимущества – Предварительно напряженные балки сводят к минимуму потенциальные трещины, снижают риск коррозии арматуры, а также продлевают срок службы здания.

В настоящее время он широко используется для балок перекрытий, свай и шпал железных дорог, а также таких конструкций, как мосты, резервуары для воды, крыши и взлетно-посадочные полосы. Как правило, предварительно напряженный бетон не требуется для колонн и стен, однако его можно экономично использовать для высоких колонн и высоких подпорных стен с высокими напряжениями изгиба.

Как правило, традиционный железобетон является наиболее экономичным методом для пролетов до 6 м.

РАЗРАБОТАН, ЧТОБЫ БЫТЬ ЛУЧШЕ

Простота конструкции означает быструю и легкую сборку тавровых балок на месте. После возведения этот пол обеспечивает безопасную рабочую платформу для рабочих на стройплощадке. Пространство между балками заполнено пустотелыми блоками. Коммунальные трубы, электропроводка и т. д. могут быть легко встроены в конструкцию. Т-образные балки предлагают более длинные пролеты, чем конструкция деревянного пола; это выгодно при строительстве больших комнат.

ЭФФЕКТИВНОСТЬ И БЕЗОПАСНОСТЬ

Превосходная альтернатива традиционному деревянному перекрытию Т-образные балки и блочное заполнение обеспечивают не только теплое, энергоэффективное, но и более тихое строительство.

Масса предварительно напряженных бетонных полов обеспечивает эффективный звуковой барьер, предлагая будущим жителям более привлекательную среду обитания. Из-за огнестойкости предварительно напряженные железобетонные конструкции также более безопасны. Эти неотъемлемые качества делают бетонные дома лучшими домами.

Балка 2 Балка перекрытия Техническая таблица

S5003		S5004

D6003		D6004

Т7003		Т7004

Б1003		В1004

SIL кН/м2	С5003	С5004	Д6003	Д6004	Т7003	Т7004	В1003	В1004
0,75	4,17	4,34	5,25	5,46	5,68	6,07	8,05	8,33
1,5	3,79	3,97	4,78	5,02	5,41	5,60	7,54	7,81
2	3,57	3,77	4,53	4,77	5,15	5,33	7,24	7,50
2,5	3,39	3,59	4,31	4,56	4,93	5. 11	6,98	7,23
3	3,23	3,43	4,12	4,38	4,74	4,91	6,75	6,99
4	2,98	3,18	3,81	4,06	4,41	4,56	6,33	6,57
5	2,77	2,97	3,56	3,81	4,14	4,28	5,99	6,21
7,5	2,40	2,59	3,09	3,33	3,62	3,76	5,33	5,52
10	2,14	2,32	2,77	2,99	3,27	3,38	4,84	5,02

Технический документ

Бесплатно скачать темы WordPress

Скачать темы WordPress

Скачать темы WordPress Nulled

Премиум темы WordPress скачать

Скачать бесплатно Udemy платный курс

Свяжитесь с нами

Найроби: 0780 955-000
Nakuru: 0780 3555-0007

70007

Кисуму: 0780 855-000
Элдорет: 0780 755-000
Момбаса: 0755 960 000
Нанюки: 0755 660 000

Электронная почта: info@floordecorkenya.
