Балки и прогоны: Лекция №5 Балки и прогоны цельного сечения Составные балки на податливых связях

Лекция №5 Балки и прогоны цельного сечения Составные балки на податливых связях

Различают следующие
основные виды сплошных балочных
конструкций:

— балки и прогоны
цельного сечения;

— составные балки
на податливых связях;

— клееные балки.

Основное
функциональное назначение балок и
прогонов в том, что они служат несущими
конструкциями покрытий. Балки и прогоны
цельного сечения выполняются из досок
на ребро, брусьев и бревен, чаще
окантованных с двух сторон. Ввиду
ограниченности размеров сечений и длины
лесоматериалов такие балки применяют
при пролетах до 6 м. и относительно
небольших нагрузках.

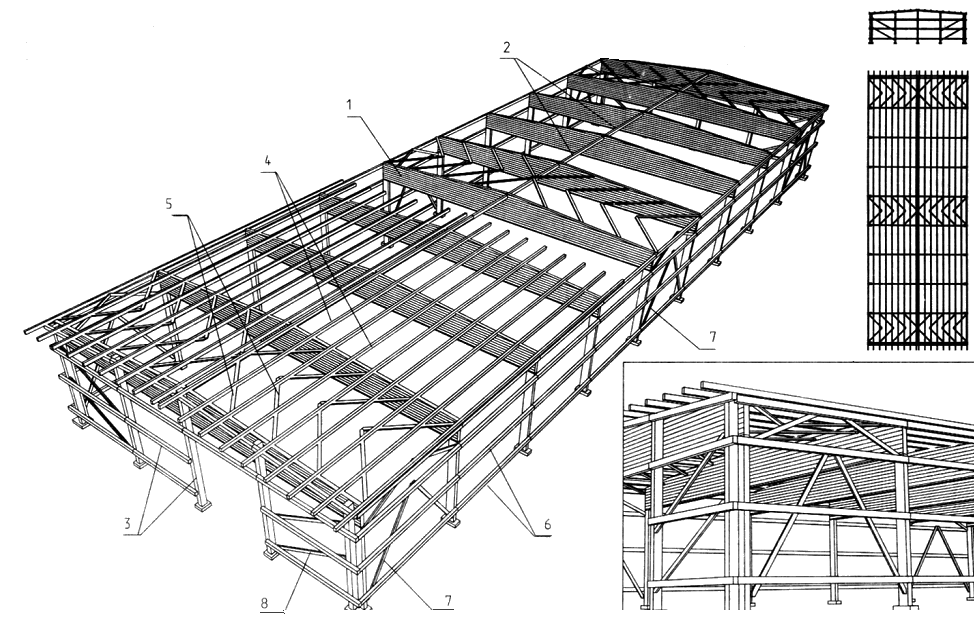

Балки и прогоны
покрытий

Эти конструкции
являются опорами настилов и укладываются
на стены, стойки и основные несущие
конструкции с шагом от 1 до 3 м. Они бывают:

а) однопролетными
свободно опертыми;

б) многопролетными
неразрезными и консольно-балочными.

Балки и прогоны
рассчитывают на изгиб от равномерно
распределенной нагрузки q, которая
состоит из собственной массы покрытия
g и снега p.

Максимальный
относительный прогиб балок и прогонов
покрытий не должен превышать 1/200l.

Однопролетные
балки

Ставятся, как
правило, в покрытиях относительно
небольших размеров наклонно вдоль
скатов крыши и опираются на продольные
стены и коньковые прогоны. Такие
конструкции рассчитываются на изгиб
как свободно опертые балки. Кроме
изгибающих моментов в балках возникают
продольные силы (растягивающие и
сжимающие) то действия скатной
составляющей, однако, ввиду того, что
уклоны балок, как правило, не превышают
1:2, они мало влияют на несущую способность
балок и поэтому расчетом не учитываются.

Однопролетные
прогоны

Представляют собой
продольные ряды свободно опертых балок,
установленных на основные несущие
конструкции и поперечные стены крыши.

Нейтральные оси
сечений прогонов имеют такой же уклон
к горизонту, как и покрытие (угол α).

qx=q·cosα;
qy=q·sinα

От сползания по
скату прогоны удерживаются отрезками
толстых досок – бобышками, прибиваемыми
к опорам гвоздями, или металлическими
уголками. Дощатые прибоины (бобышки)
снизу у концов прогонов предохраняют
основные несущие конструкции от выхода
из их плоскости, т.е. эти прибоины играют
роль связей. Прибоины соединяются по
длине на опорах при помощи косого прируба
или дощатых накладок. Прогоны рассчитывают
на изгиб от действия только нормальной
составляющей нагрузки (qx),
если скатная составляющая воспринимается
настилом (как, например, в двойном
перекрестном настиле). Если такой настил
отсутствует, прогон работает и
рассчитывается на косой изгиб от
нормальной (qx)
и скатной (qy)
составляющей нагрузки по формулам для
косого изгиба:

,
.

Гвозди – крепления
бобышек – работают и рассчитываются
на скатную составляющую опорной реакции
со средних прогонов Ry=qyl, как несимметричное
односрезной соединение с изгибаемыми
гвоздями. Для уменьшения расчетного
пролета балок их иногда усиливают
подбалками на опорах и скрепляют с
балками болтами.

Балки|прогоны — Энергомонолит

Любой Высота 300 (16) 400 (8) 500 (32)

Любой Длина 1000 (1) 1010 (1) 1160 (2) 1300 (1) 1400 (1) 1480 (3) 1500 (1) 1550 (1) 1700 (1) 1810 (1) 1840 (2) 1900 (1) 2000 (1) 2080 (1) 2100 (1) 2160 (2) 2200 (4) 2280 (1) 2300 (1) 2350 (4) 2380 (1) 2400 (1) 2460 (1) 2500 (1) 2540 (2) 2560 (4) 2600 (1) 2650 (1) 2700 (1) 2750 (2) 2780 (3) 2800 (1) 2840 (1) 2900 (2) 2950 (4) 3000 (1) 3050 (1) 3100 (1) 3180 (1) 3200 (1) 3300 (1) 3370 (1) 3380 (2) 3400 (2) 3435 (1) 3500 (1) 3580 (2) 3700 (1) 3800 (1) 3900 (2) 400 (1) 4000 (17) 4080 (1) 4100 (2) 4150 (1) 4200 (2) 4250 (1) 4270 (1) 4300 (22) 4340 (1) 4400 (2) 4450 (29) 4500 (3) 4590 (1) 4600 (2) 4700 (1) 4750 (21) 4800 (2) 4900 (2) 500 (9) 5000 (2) 5050 (31) 5100 (1) 5150 (1) 5200 (2) 5300 (3) 5350 (1) 5400 (4) 5500 (22) 5530 (1) 5540 (1) 5560 (4) 5600 (2) 5700 (1) 5800 (1) 5880 (1) 5950 (27) 5960 (2) 5980 (2) 6390 (2) 6760 (1)

Любой Серия 1. 020-1/87 вып.3-1 (11) 3.006.1-2.87 (8) 3.006.1-8 (13) ИЖ-174 (3) ИС-01-04 (4) ПП ВКН-32 (9) Серия 1.015.1-1.95 (225) Серия 1.462.1-10/80 (6) ЦЧ-11-08 АС (5)

Любой Вес 0 (48) 1000 (14) 1020 (1) 1030 (9) 1050 (3) 1080 (1) 1100 (14) 1110 (2) 1130 (6) 1150 (1) 1170 (1) 1180 (1) 120 (1) 1200 (14) 1230 (1) 1250 (4) 1270 (2) 1275 (1) 1280 (2) 130 (3) 1300 (16) 1310 (1) 1330 (3) 1350 (1) 1380 (1) 1400 (7) 1410 (2) 1425 (1) 1430 (2) 1440 (2) 1450 (2) 1470 (1) 1480 (1) 150 (1) 1500 (9) 1600 (4) 1630 (1) 170 (1) 1700 (1) 175 (1) 1750 (1) 1770 (1) 1775 (1) 1780 (1) 180 (1) 1800 (2) 1880 (1) 1890 (1) 190 (1) 1900 (3) 1930 (1) 1950 (1) 200 (2) 2040 (1) 210 (1) 2140 (1) 215 (1) 2170 (1) 220 (2) 2200 (4) 225 (1) 230 (1) 2350 (2) 240 (1) 2400 (1) 250 (2) 2550 (1) 2870 (1) 2880 (1) 2940 (1) 3000 (1) 320 (2) 3240 (1) 3250 (1) 350 (4) 360 (2) 370 (1) 3750 (1) 380 (2) 400 (4) 410 (1) 420 (2) 430 (2) 470 (2) 490 (2) 500 (2) 510 (1) 520 (1) 525 (1) 530 (3) 580 (2) 600 (6) 630 (2) 670 (5) 680 (3) 700 (3) 720 (6) 730 (1) 750 (11) 790 (1) 800 (9) 840 (1) 850 (6) 870 (5) 880 (1) 90 (1) 900 (1) 920 (5) 930 (5) 950 (2) 960 (1) 970 (7) 980 (1)

Любой Ширина 120 (28) 180 (2) 200 (66) 250 (4) 260 (12) 300 (55) 380 (8) 382 (2) 400 (21) 482 (4) 500 (15) 520 (12) 565 (3) 600 (5)

Для строительных этапов работы по возведению многоэтажного здания, важную роль играет наличие жесткого каркаса. Несущие рабочие элементы конструкций здания должны соединяются между собой специальными ЖБИ изделиями, обеспечивающие надёжность крепления для плит перекрытия. Все требуемые требования жёсткости и надёжности обеспечиваются за счет балок и прогонов.

Для каких целей нужны балки и прогоны ЖБ в строительстве

 ЖБ прогон представляет собой вытянутым по горизонтальной плоскости изделием, имеющий длинномерный вид, с предусмотренным для конфигурации прямоугольным сечением. Цена ЖБИ прогона включается в стоимость сметы проект строительства здания, и служит основной опорой для перекрытия во всех типах жилых и коммерческих зданиях. Конструктивная часть элементов ригелей и прогонов опирается на предустановленные фермы или технологические балки.

Основанная цель железобетонных прогонов – создать необходимое обустройство проемов в зданиях, которые построены из кирпича или стеновых блоков (например, газобетон). Некоторые модели прогонов используются также в качестве основных элементов для обеспечения прочности и надёжности кровельной конструкции здания, имеющие достаточное пространство подкровельного типа где допускается монтаж дополнительных опор.

Наша компании предлагает вам купить балки ЖБИ, прогоны и ригели недорого, но при этом все железобетонные изделия изготовлены в соответствии с требованиями ГОСТ. Для маркировки изделия предусмотрена специальная классификация обозначений, позволяющие использовать ЖБИ прогон для конкретного типа строительных работ.

В каталоге представлены следующие группы ЖБ прогонов, балок и ригелей:

  • Альбом ПС-192.
  • Серия ИС-01-04.
  • Серия 3.006.1-2.87.
  • Серия 3.006.1-8.
  • Серия ПП ВКН-32.
  • Серия ЦЧ-11-08 АС.
  • Серия для тепловых камер 333-КЖИ.
  • Прогоны.
  • Ригели серии 1.020-1/87 ВЫП.3-1.
  • Ригели ИЖ-174.
  • Ригели 02.019 КЖИ.
  • Ригели 1.015.1-1.95.
  • Блоки ЖБИ фундаментные

Компания «ЭнергоМонолит» приглашает к сотрудничеству заинтересованных лиц, генеральных подрядчиков, застройщиков, которые заинтересованы в обеспечении своих объектов качественными железобетонными изделиями.

Для производства мы используем регламенты и положения ГОСТ и ТУ, используемые для изготовления балок, ригелей, прогонов. На всю продукцию предоставляется гарантия производителя, выдается соответствующая сертификация.

Балки и прогоны ЖБИ от производителя по цене с завода. Заказать с доставкой удобно через сайт или по телефону.

закрыть

Чем балка отличается от балки?

Поскольку балка и балка выполняют одну и ту же функцию, некоторые считают, что балка — это просто другое слово, обозначающее балку. Однако точно так же, как все большие пальцы являются пальцами, но не все пальцы являются большими пальцами, все балки являются балками, но не все балки являются балками. Балки — это тип балки, способной выдерживать большие нагрузки, в том числе другие балки. Балки имеют некоторые существенные отличия, которые важно понимать.

Основное различие между фермами и балками

Балки являются основной частью несущей системы каркаса, которая будет нести нагрузку. Балки предназначены для изгиба, чтобы сопротивляться и перераспределять нагрузку. Балки, с другой стороны, более жесткие, так как они поддерживают балки и обеспечивают основную горизонтальную поддержку конструкции. Балка построена так, чтобы выдерживать значительные, всеохватывающие нагрузки, такие как структурные стойки или ответные балки. В общем, если он поддерживает другие балки и несет несущий вес, это балка.

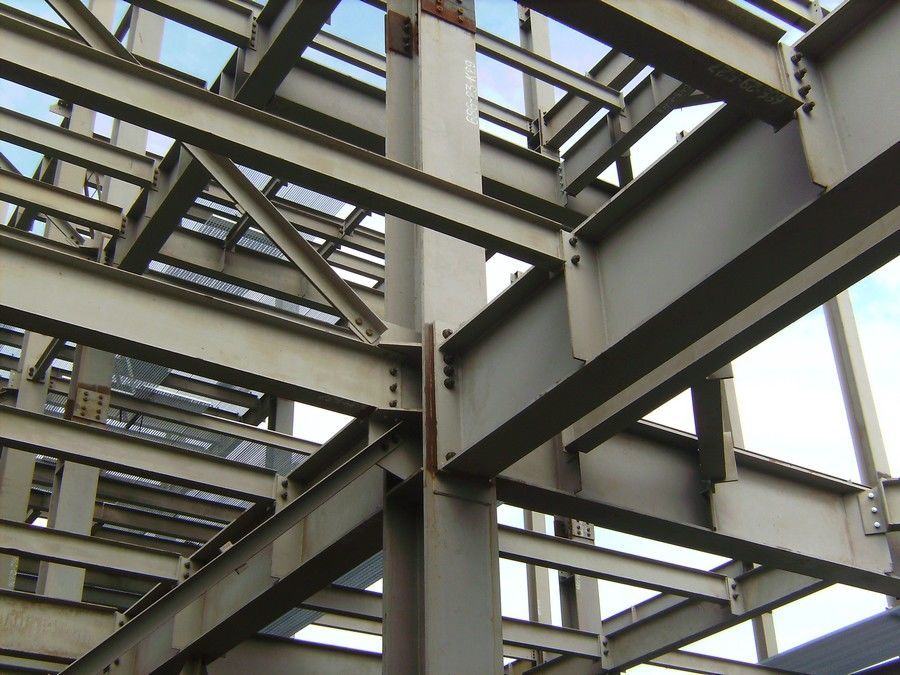

Взгляд изнутри на стальные балки
