ПРГ 22-1,3-4 по стандарту:

увеличить изображение

Прогоны железобетонные прямоугольного сечения ПРГ 22-1,3-4 широко применяют в строительной сфере. Благодаря сочетанию высококачественных материалов, как портландцементы и углеродистая сталь, готовые железобетоны отвечают самым высоким требованиям по прочности и надежности. Это долговечные конструкции, которые могут быть применены в самых жестких условиях. Прогоны железобетонные ПРГ 22-1,3-4 – прямоугольные балки, которые применяют при обустройстве стенных проемов или арок в зданиях различного назначения. Прогонные балки – унифицированные изделия горизонтального направления, которые позволяют получить прочные конструкции с повышенными эксплуатационными характеристиками.

1.Варианты написания маркировки.

Данные железобетонные прогоны ПРГ 22-1,3-4 маркируют согласно действующему Стандарту – Серия 1. 225-2 и указывают тип изделия и его размеры, включая расчетные нагрузки на изгибающий момент. Маркирование производится несколькими вариантами:

1. ПРГ 22-1,3-4 т;

2. ПРГ 22-1-3-4 т.

2.Основная сфера применения прогонных изделий.

Прогоны прямоугольного сечения ПРГ 22-1,3-4 применяют в строительстве несущих каркасов – балки, фермы различного назначения. Это однопролетные балки, которые свободно опираются на балки и образуют единую жесткую конструкцию. Прогон может быть использован при строительстве блочных или кирпичных домов, как для гражданского, так и для общественного строительства.

ПРГ 22-1,3-4 представляет собой четырехугольное горизонтальное балочное изделие, основной функцией которого является укрепление конструкции здания или технического строения. За счет высокой прочности балка воспринимает значительные нагрузки и передает их на нижерасположенные элементы. В здании прогоны воспринимают также статические и динамические нагрузки, работают при существенном изгибающем моменте, а также под действием сжимающих и сдавливающих деформаций. Это обуславливает применение прогонов как надежных железобетонных элементов с единовременной нагрузкой до 4000 кг*с/м2, поэтому их можно использовать для строительства несущих конструкций в ответственных узлах строения. Также прогонные изделия могут быть использованы при обустройстве ниш дома, перекрытии оконных и дверных проемов.

Эксплуатация ПРГ 22-1,3-4 производится в условиях агрессивной среды, в зданиях с отоплением и без, поэтому и к материалам, их которых изготавливают прогоны, предъявляют достаточно жесткие требования. Железобетонный ПРГ прямоугольного сечения создается с запасом высокой прочности и гарантированной надежности для длительной эксплуатации.

3.Обозначение маркировки изделия.

В условное обозначение ПРГ 22-1,3-4 входит согласно Серии 1. 225-2 буквенная и цифровая комбинации – тип изделия и его размерные характеристики.

1. ПРГ – прогон прямоугольного сечения;

2. 22 – длина изделия с округлением, в дц.;

3. 1,3 – ширина и высота прогона соответственно, в дц.;

4. 4 – несущая способность, в т.

Дополнительно могут быть указаны следующие характеристики:

1. Класс армирования, напрягаемая арматура – АтV/AIII;

2. 2180х120х300 – длина, ширина и высота изделия;

3. Геометрический объем – 0,0785;

4. Объем бетона на одно изделие – 0,078;

5. Масса прогона составляет 195;

Маркировочные знаки, дата изготовления и товарный знак производителя должны располагаться на торце или в конце ребра каждого прогона в партии. Наносят обозначение специальной краской.

4.Основные материалы для изготовления и их характеристики.

Балочные прогоны ПРГ 22-1,3-4 изготавливают по технологии формования из тяжелых бетонов. Марка по прочности на сжатие бетона соответствует пределам М350, класс прочности – В30. Предъявляют требования и по огнестойкости изделия – это несгораемые изделия со временем по стойкости к действию огня до 1,25 часа. Так как эксплуатация производится в достаточно агрессивных условиях, то устанавливается марка морозостойкости – F100, водонепроницаемость класса – W4.

Обеспечение необходимой жесткости прогона ПРГ 22-1,3-4 производится за счет армирования прутками из углеродистой стали класса А-III, Aт-V и упрочненной арматуры Ат-IV, из которых сваривают сетку С1. Арматурный каркас – тип КР5. В качестве закладных деталей используют изделия – тип МН3 и МН5 по 24 шт. каждых. Все эти закладные элементы прогона ПРГ предварительно обрабатываются антикоррозионными составами.

5.Транспортировка и складирование.

Перевозка и погрузка прямоугольных прогонов ПРГ 22-1,3-4 осуществляется по правилам техники безопасности спецтранспортом с надежной фиксацией всех элементов, прокладывая послойно блок деревянными подкладками. Все это позволяет сохранить все изделия от механического повреждения. Хранение производится в горизонтальном положении в штабелях, высота которых не превышает 2,5 метра.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Железобетонные прогоны — виды, размеры и объем, маркировка, применение

В строительстве прочность здания обеспечивают разные по формам и размерам железобетонные конструкции. Прогоны – это прочные армированные бетонные балки, которые служат опорой плитам перекрытий и принимают на себя изгибающие усилия в широких проемах. К изготовлению изделий, техническим параметрам предъявляет строгие требования ГОСТ 26992-86, нормативный стандарт подтверждают сопроводительные документы, выданные заводом изготовителем. Прогоны железобетонные купить можно в нашем Каталоге.

Область применения

Основную задачу выполняют прогоны, опирание обеспечивают надежное, устойчивое перекрытие, кровельным настилам. В небольших по объемам постройках – жилых домах, административных зданиях, построенных из кирпича или блока.

Строительная отрасль применяет для своих объектов железобетонные прочные балки, чтобы:

• усилить проем – оконный, дверной, арочный, балконный;
• обеспечить устойчивость кровле;
• укрепить плиты перекрытия, строительные каркасы в кирпичных и блочных постройках;
• обустроить гаражные или ангарные ворота;
• соединить, как связующий элемент, 2 части здания;
• послужить опорной конструкцией при перекрытии большого помещения;
• создать прочность опорам и стропильной системе;
• снизить нагрузку при формировании технологического углубления или ниши;
• упростить каркасные перекрытия в небольших строениях;
• уменьшить несущие нагрузки на плиты перекрытий между этажами;
• заменить перемычки, ригели, если на них действуют повышенные нагрузки.

В строительстве используют разные виды прогонов из железобетона. Мощными длинномерными балками усиливают перекрытия в горизонтальном направлении, благодаря их характерным свойствам:

• повышенной прочности;
• большому весу, длине;
• сопротивлению в области изгибающих нагрузок.

Приложенный груз принимает на себя вспомогательная система, происходит распределение силовых воздействий между несущими стенами, фермами, другими опорами.

Подобные ЖБИ разделяют по признакам и критериям, так как прогоны железобетонные размеры, форму и даже тип армирования, имеют разные.

Монтаж деревянных наслонных стропил для вальмовых крыш

Схема деревянных наслонных стропил

с упором
на два прогона
, для вальмовой крыши
с проходным чердаком
, показана на рис.8. Если
при наличии двух прогонову стропильных ног
ставят
подкосы
, то для восприятия создаваемого ими
распора между лежнями
располагают
распорки
(рис. 8 разрез 2-2 поз.3).

Если стропильные ноги

опираются
на два прогона
, то
в конькепрогоны не ставят
(рис.8). В этом случае
концы стропильных ног
опираются друг в друга и
покрываются коньковым брусом
.
Выше прогонов
в этом случае возникает распор, который воспринимают с помощью ригелей (рис.8 поз.6).

ВНИМАНИЕ! Особое внимание следует уделить угловым

(крайним)
стойкам и прогонам
. Часто их делают такого же сечения, как и остальные
стропильные узлы
, однако нередко они несут нагрузку в
1,5 раза большую
, чем
промежуточные стойки и прогоны
. Ослабленная
стойка и прогон прогибаются
—
крыша получается неровной
.

Схема деревянных наслонных стропил
с упором на один прогондля вальмовой крыши
показана на рис.9.

ПРИМЕЧАНИЕ: У конечной стойки

односторонний
подкос
вызывает повышенные изгибающие моменты и деформации. Здесь лучше установить
концевой подкос
или уменьшить крайний пролёт, чтобы
получить одинаковые изгибающие моменты в пролётах
.

Кроме того, за счёт уменьшения
крайних пролётов
удаётся добиться выравнивания опорных потенциалов или, иначе говоря, нагрузок, передающихся на
стойки и подкосы
, поддерживающие
прогоны
, что особенно важно.

ВНИМАНИЕ! Уменьшение крайних пролётов
на 20% от длины среднего пролёта
полезно ещё и потому, что при средних пролётах
L=6м
крайний элемент прогона вместе
с консолью у опоры
будет иметь ту же расчётную длину, т.к
в случае одинакового шага опор
шаг с отклонением до 20% может считаться одинаковым.

В противном случае потребовался бы для крайних элементов прогона
длинномерный лесоматериал
или устройство
стыков вблизи крайних опор
, что НЕ РЕКОМЕНДУЕТСЯ.

ЧИТАТЬ ТАКЖЕ: Правильная водосточная система

Схема деревянных наслонных стропил

с упором на два прогона,
для вальмовой крыши с фронтономпод конькомдля слухового окна
, показана на рис.10.

Для уменьшения длины деталей стропильных ног

(в том числе и
диагональных
) применяют
подкосы
(рис.10 п.6)
и ригели
(рис.10 п.8), так как в точке опирания на подкос можно выполнить
стыковку брусьевстропильной ноги
.

ВНИМАНИЕ! Особое внимание стоит уделить диагональным стропильным ногам и подкосам

. Часто их делают такого же сечения, как и остальные стропила, однако нередко
они несут нагрузку в 1,5 раза большую
, чем
промежуточные стропила
.

Сечения изгибаемых элементов стропильной системы

(всех видов
стропильных ног, прогонов и шпренгелей
) определяются требованиями прочности и жёсткости.

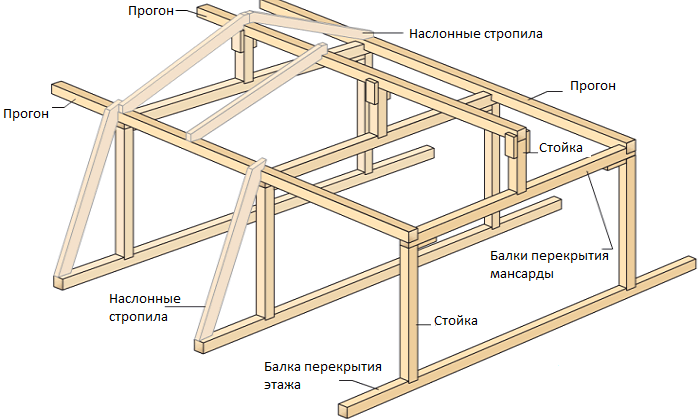

Схема продольных стропильных рам
с усилением подкосов
в крайних пролётах при повышенных ветровых и снеговых нагрузках показана на рис.11.

ПРИМЕЧАНИЕ: Особенно опасны ошибки, связанные с устройством ригелей и затяжек

, поскольку и специалисты не всегда учитывают реальное распределение нагрузок и усилий.

Схема продольных рам стропил

с фронтоном под коньком
для слухового окна
показана на рис.12.

Подкосы и ригели

ставят у каждой пары стропильных ног (рис.9 п.12).
Угол наклона подкосов
должен иметь к горизонтальной плоскости не менее
45°
.

Схема опирания диагональных стропил

с фронтоном под коньком
для слухового окна
показана на рисунке узел-70.

Прогоны к стойкам

крепят стальными стержнями, а
подкосы к прогонам и стойкам
— с помощью лобовых врубок, закрепляемых скобками или болтами.

Нижние концы подкосов

упирают
в лежни
при
наслонной системе
стропил или соединяют
лобовыми врубками со стойкойв подкосно-балочной системе
. Узлы скрепляют скобами или накладками.
Стыки прогонов
обычно располагают над стойками или в пролете на расстоянии
Х
(рис.2 и рис.3)

ВНИМАНИЕ! Для лучшего использования несущей способности брёвен следует учитывать их сбег

, располагая более тонкие их концы
в верхней части стоек
. А
в ригелях
тонкий конец бревна устанавливают
в сторону наружной стойки
(рис.11).

Нередко ошибкой

возведения крыши является то, что не выдерживают расчётных
размеров поперечных сечений
конструкций, в результате чего
появляются недопустимые прогибы
. Иногда трудно придерживаться расчётов проектировщика, поскольку ассортимент выпускаемой продукции пиломатериалов не позволяет точно подобрать конструкции требуемых сечений. Чаще всего, застройщик сначала выбирает лесоматериалы, а затем советуется с проектировщиком о его применении.

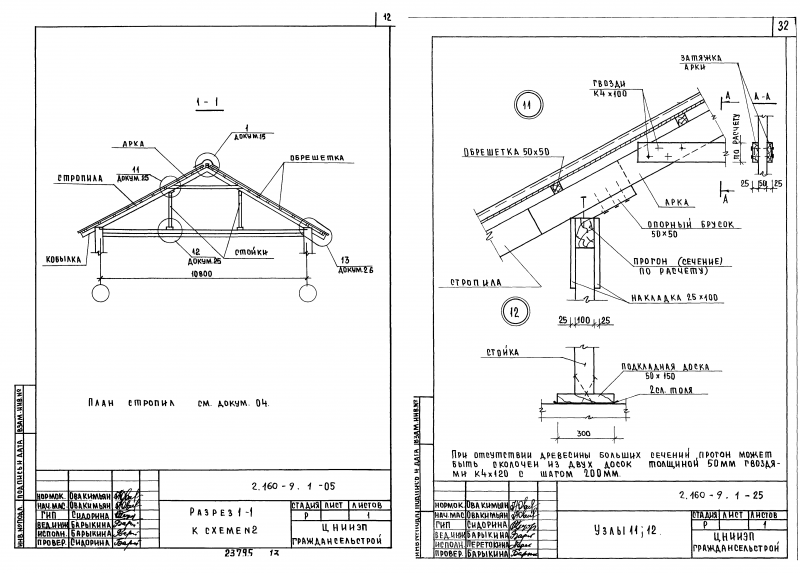

ПРИМЕЧАНИЕ: Сечение элементов

наслонных
стропил
определяется расчётом. При отсутствии таких расчётов следует руководствоваться конструктивными требованиями сечений элементов
стропильной системы
. Они должны быть не менее размеров указанных в таблицах 2 и 3.

ТАБЛИЦА 2: МИНИМАЛЬНО ДОПУСТИМОЕ СЕЧЕНИЕ ЭЛЕМЕНТОВ СТРОПИЛ

ПРИМЕЧАНИЕ: Диаметр брёвен

для стропильной системы
принимается по верхнему отрубу
и по чертежам узлов.

Под стойками

устанавливают
лежни или подкладки
, размеры которых можно принимать по табл.3.

ТАБЛИЦА 3: РАЗМЕРЫ ЛЕЖНЕЙ И ПОДКЛАДОК ПОД СТОЙКАМИ.

п/п	Система стропил	Материалы внутренних стен, служащих опорами для стоек	Тип лежней и подкладок
			Наименование	Размеры
1	2	3	4	5
1	Бесподкосная система стропил	Стена из сплошной кладки	Коротыши из пластин длиной не менее 1,8 м	d=150…180 мм
2			Коротыши из бруса длиной не менее 1,8 м	сеч.150х100 мм
3	Бесподкосная система стропил	Стена из облегчённой кладки	Сплошной лежень из пластин	d=160…180 мм
4			Сплошной лежень из бруса	сеч. 150х100 мм
5	Подкосная система стропил	Стена из сплошной и облегчённой кладки	Сплошной лежень из пластин	d=160…180 мм
6			Сплошной лежень из бруса	сеч.150х100 мм

Номинальные размеры пиломатериалов

хвойных пород приведены в таблице 2 раздела «Древесина и крепёж для крыш».

Классификация по сечению

Каждое сечение прогона называют по типу профиля:

• прямоугольный – имеет вид столба с выемками;
• тавровый – по торцу и разрезу, напоминает букву «Т», наделен с 2-х сторон полками, на которые опираются плиты или 1 полкой с «Г» образной формой.

Конструкции с тавровым сечением используют при строительстве неотапливаемых помещений или зданий в зоне с повышенной сейсмической опасностью.

Классификация по форме полки и типу армирования

Специалисты создали таблицу сечений, куда включены стандартные перемычки и с различными типоразмерами. Классификация изделий происходит по расположению полки к ребру балки:

• под 900 углом – 1ПР;
• перпендикулярные – 2ПР и 3ПР, номер группы зависит от армирования, используют для кровель с небольшим уклоном;
• под малым углом – 4ПР и 5ПР, применяют при сооружении кровель с большим уклоном.

Армирование прогонов бывает:

• напряженным, усиление обеспечивает стальная арматура, стержни;
• предварительно напряженным, несущая способность увеличивается дополнительными продольными металлическими прутьями.

Балки в постройках устанавливают с учетом условий их использования.

Виды деталей

Сплошной прогон считается прочным и надежным, достаточно эффективным в плане использования и долговечным. Для него может использоваться швеллер или двутавр. Материал в плане работы также достаточно прост. Нужно разрезать его на куски требуемых габаритов и покрыть смесью от коррозии и разъедания ржавчинами.

Далее в нужных местах делаются отметки и сверлятся дырки для монтажа. Это является наиболее прочным вариантом фиксации и создания металлической балки для кровли.

Гнутые элементы являются современным вариантом. У них специфическая форма, что упрощает процесс монтажа. Для изготовления деталей используется оцинкованный профиль, который проходит процесс формирования на специальных станках. Универсальность полученной детали в том, что ее можно использовать и как профиль, и в качестве ригеля.

Вес прогона небольшой, его можно монтировать самостоятельно и без помощи. Из оцинкованного профиля делаются еще элементы крепления с дополнительными фиксаторами. Их использование заметно упрощает работу и ускоряет ее.

Решетчатый прогон также популярен. Он сваривается из профильной трубы или специального уголка. Для соединения двух перекладин используются плотные перемычки и раскосы, что добавляют мощности конструкции и увеличивают ее надежность. Даже при небольшом весе может получиться достаточно прочный элемент.

Маркировка

Буквенно-цифровые символы или маркировка прогонов содержит зашифрованную информацию. К примеру, изделие обозначено ПРГ 60.2.5-4. А400-1, что означает:

• П – монолитный прогон;
• Р– опорные полки;
• Г – вид сечения;
• 60.2.5 – указаны прогоны размеры по длине, ширине и высоте в дм.;
• 4 –расчетная нагрузка;
• А400 – класс стали, которую использовали для армирования;
• 1 – применили уголок.

Маркировку используют для удобства всех потребителей, продавцов, строителей, чтобы они сразу смогли выбрать нужный стройматериал.

Технические параметры

Каждое железобетонное изделие имеет ряд технических характеристик, которые указывают на особенности балки, раскрывают свойства и основные параметры:

• прямоугольное или тавровое сечение;
• марку бетона и материал для армирования, усиления;
• расчетную нагрузку;
• размеры прогона;
• вес изделия.

На основании указанных в сопроводительном документе данных, строитель выбирает нужную продукцию.

Также в качества прогонов используются перемычки железобетонные плитные.

Расчёт прогонов для металлических ферм

Стальной конструктивный элемент горизонтального расположения: швеллер, двутавр и профильная труба – несущая деталь конструкции масштабного сооружения, принимает и перераспределяет физическую нагрузку от кровельных материалов, страдающих от воздействия ветра, снежного налегания. Вес цельных прогонов, без сварных соединений передаётся через монтажные узлы соединения на фермы.

Для расчёта размеров прогонов и его длины, которые опираются на ферму и служат основой для перекрытий, необходимы точные геометрические данные конструкции:

• шаг установки опорного вертикально стержня;
• расчётные данные снеговой нагрузки на 1 кг/м2
• вес кровельного настила;
• уклон ската фермы в градусах;
• место расположения узлов опирания;
• собственная масса балки.

В зависимости от конструктивных особенностей постройки выбирается балка сплошного или решётчатого сечения.

Расчётная схема должна учитывать:

• усилие на стержень, передаваемое в узле прогона;
• горизонтальную нагрузку на опорную балку;
• конструкцию прогона.

Количество и длина несущего элемента конструкции зависит от протяжённости пролёта. При шаге стержневой системы не более 6 метров используются сплошной металлический несущий элемент, он тяжелее решётчатого, но более экономичен и прост в монтаже. При длине пролёта от 9 до 30 метров применяют решётчатые или сквозные типы балочных перекрытий.

Особенности монтажа

Железобетонный брус устанавливают в следующем порядке:

• в соответствии с проектной документацией соблюдают шаг, который утвержден для основных несущих и наклонных конструкций;
• перемещают и поднимают специальной техникой, предварительно закрепив;
• работу выполняют строители в количестве 4-х человек;
• укладывают горизонтально, опорой служит стена, чтобы сверху положить плиту или построить кровлю.

Монтаж прогонов выполняют поэтапно с соблюдением технологических норм.

Поперечные устройства принадлежат к ЖБИ, важным элементам, на которых держится вся конструкция. Эта надежная перемычка обеспечивает здание гарантированной прочностью, увеличивает эксплуатационный срок.

Прогоны в строительстве промышленных зданий

Прогоном называют один из компонентов построения. Представлено в виде балки расположенной в горизонтальном положении. Данная балка обычно опираются на основные конструктивные строения, являющиеся несущими колонн, стенового построения, фермы, и так далее. В данном случае он способен поддерживать другие балочные конструкции, а также само кровельное сооружение. Обычно разрабатывается из прочного металла, железобетона, также может быть и деревянным. Предназначены для строительства объектов разного направления, основным его восприятием является нагружение от кровельной установки.

Предназначение

Итак, они используются для строения объектов, а также других объектов предназначенных для жилого и даже промышленного направления, изготовленные из металлического каркаса. В стальном каркасе построения он обычно служит в виде удобного крепежа всех оградительных конструкций, кровельных, а также стеновых каркасных конструкций.

Он же считается усиливающим предметом для подстропильной конструкции, воспринимающаяся на себя практически все погодные нагрузки.

Они обычно способны в равном количестве распределить практически все нагружения с кровельного построения на основные несущие, а также стропильные конструкции сооружения, ими могут быть: рамы, колонны, стены, фермы.

Оборудование для сооружения прогона

Прогон из металлического материала представлен в виде обычно балки, изготовленной в горизонтальном расположении, считающейся компонентом системы связевого каркаса. Основная конструкционное построение полностью зависит от параметров крыши, от формы, а также любых погодных нагрузок в области эксплуатации. Если здание было построено с огромной крышей, тогда основная конструкция прогона должна быть усилена общей систематизацией подбалок, в том числе подкосов, в результате которых может быть достигнута невероятно высокая стойкость, а также система жесткости в любом продольном исполнении.

Для разработки используются прокатные стальные профиля и только после очередного выполнения определенных расчетных актов, который основан на общих информативных данных, определяющий основной вес всех балочных конструкций, кровельной массы, нагрузки ветряных усилий, также снежного покрова.

Прогоны и крыша с выдавливанием

Помимо всего этого их частенько используют для прокладывания между инженерными сетями, при этом наделен значительно большой высотой на опорных сооружениях, а также в пролетах.

Установка выполняется только в узлах на верхней части пояса некоторых стропильных ферм с помощью коротышей, расположенных в уголках, планках, также в гнутых стальных листах. Прокладки в виде плоских накладок заметно снизят перепады, возникающие между всеми смежными такими конструкциями.

Крепежные элементы соединяются с каркасом сооружения и производятся согласно по техническим характеристикам к различным построениям, соединенные при помощи сварочного аппарата, но или высокопрочных болтов.

Прогоны в форме решеток и сплошных компонентов

В резервуарном заводе они производятся только нескольких типов, это сплошные, а также решетчатые, их еще называют сквозными. Хотя в другой промышленности варианты стараются увеличивать и согласно современным технологиям виды металлоконструкций получают более усовершенствованную конструкцию.

• Прогоны (сплошного происхождения) изготавливаются из прокатного швеллера, состоящего из гнутого профиля модели Z и С. Вся верхняя конструкция решетчатых моделей представлена в качестве обычного горизонтального пояска. А вот нижняя конструкция сделана в виде ломаного, и даже треугольного пояска, состоящей из специальных углов, в том числе швеллеров. Обычно они решетчатой формы считаются тяжелее, чем сплошные, отчего лучше всего их применять в каркасных сооружениях при расстоянии стропильных ферм не больше 6 метров.
• Сплошные же металлические каркасные прогоны подразделяются на несколько основных видов, это: разрезаные, а также неразрезные. Первый вариант в виде сплошных прогонов используются чаще всего, только из-за того, что данная форма при установке производятся намного проще, а также равномерно разделяют все нагружение на фермы.

Второй тип обычно применяются при построении скатных кровлей. Для данной системы обычно создается определенная нагрузка симметрично скату. Для того чтобы повысить жесткость кровельного построения они крепятся при помощи металлических утяжений, это полностью снижает количество всех пролетов. Если соблюдать расстояние между фермами в размере 6 метров монтируются в один и тот де ряд, расположенных между основными прогонами. При увеличении расстояния между фермами или же в кровлях округленного утяжения могут монтироваться в несколько рядов, а точнее только в два ряда.

Стальные прогоны из профиля ЛСТК с решетчатым сечением оснащены усиленной конструкцией. Благодаря чему они способны реагировать при сжатии изгибов, в результате воспринимают только продольные нагружения одновременно с другими.

Но производство данной конструкции имеют существенный недостаток, и это то, что:

1. составная часть изготовлена из нескольких конструкций;
2. монтажные работы требуют огромные затраты рабочей силы, а также потребления энергии.

Благодаря этому оптимально выгодным методом создания стоечных решетчатых моделей оказывается прогон в виде трехпанельных конструкций, где имеются верхние пояса (где имеются два основных швеллерных каркасных балок), решетки (в качестве одиночных швеллеров гнутой формы), а также раскосы.

Они в частности используются в сельском хозяйстве, складов, ангаров, спортивных сооружений, торговых центров, магазинов, цехов и так далее.

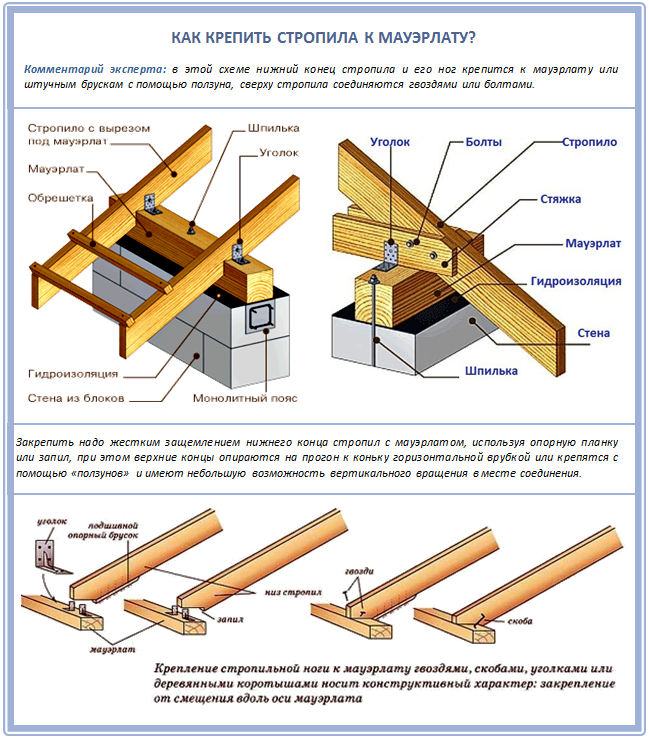

Основная схема построения

Схема любого построения с прогоновым креплением состоит:

• стропил;
• балок;
• мауэрлата;
• конькового бруска;
• прогона;
• подкоса;
• затяжки;
• подпорки.

Каждый прогон обработан антикоррозионным средством, за счет чего повышается общий срок службы каркасного сооружения. При разработке стальной материал подвергается горячему оцинковочному процессу, после чего наносится высокодисперсный порошок. В данном случае они считаются компонентами двухстороннего каркаса сооружения, к ним же могут быть предъявлены особенные требования по безопасности.

Источник: https://bvzd.ru/vopros/progony-v-stroitelstve-promyshlennyh-zdaniy

Как узнать, какой размер прогонов мне нужен?

Прогон — один из самых важных инструментов в архитектуре. Это горизонтальная балка, которая обеспечивает структурную поддержку зданий, обычно крышу. Сами прогоны обычно опираются на стены здания. Хотя они обычно используются в металлических зданиях, иногда они используются в конструкциях с деревянным каркасом. Прогоны бывают разных типов и размеров. Поэтому для вас важно использовать правильный прогон.

Типы прогонов

Два наиболее распространенных типа прогонов:

Деревянные прогоны:  Деревянные прогоны обычно используются с цементным покрытием. Дерево хорошо сочетается с остальной конструкцией, обеспечивая воздухопроницаемость помещения, окруженного крышей. Это позволяет кому-то хранить органические материалы в помещении, такие как зерно или домашний скот. С другой стороны, деревянные прогоны могут гнить. Чтобы этого не произошло, важно убедиться, что прогоны просушены перед установкой.

Стальной прогон: Другим вариантом является стальной прогон. Это легкая, стабильная, прямая и точная балка. Стальные прогоны расширяются и сжимаются, чтобы легко выдерживать перепады температур. Эти прогоны обычно изготавливаются из оцинкованной стали, покрытой цинком для защиты от ржавчины. Наконец, они покрыты краской, обеспечивающей защиту от коррозии.

Выбор правильного размера прогона

Прогоны бывают разных размеров и могут устанавливаться различными способами. Эти факторы будут влиять на выбор прогона. Различные методы установки называются системами запуска. Система прогона будет влиять на то, насколько далеко будет растягиваться каждый прогон. Некоторые из наиболее распространенных систем запуска включают:

• Однопролетная система: Один прогон проходит по всей длине конструкции
• Двухпролетная система прогона: Два прогона поддерживаются на концах и в центре support
• Непрерывный перехлест: Прогоны поддерживаются на каждом конце и серией поддерживающих прогонов, расположенных на равном расстоянии друг от друга посередине.

Как только вы изучите систему прогонов, подумайте, сколько прогонов вам понадобится. Когда вы устанавливаете прогоны, имейте в виду, что они обычно располагаются на расстоянии 16 дюймов друг от друга. Это повлияет на то, сколько прогонов вам нужно. После того, как система прогона прогона определена, пришло время выбрать размер прогона. Размеры следующие:

• Четырехдюймовый прогон может иметь длину 12 футов
• Шестидюймовый прогон может иметь длину 18 футов
• 8-дюймовый прогон может иметь длину 25 футов
• Десятидюймовый прогон может достигать 30 футов

информация, должно быть просто снять мерки и выбрать прогон нужного размера. Затем их можно установить и обеспечить поддержку крыши.

Доверьтесь ADCO Metals для решения ваших кровельных задач

В ADCO Metals мы готовы помочь вам в решении ваших кровельных задач. Наши специалисты найдут время, чтобы выслушать вас и ваши потребности. Затем мы будем работать с вами, чтобы найти решение. Свяжитесь с нами сегодня, чтобы узнать больше о том, как мы можем вам помочь!

Размеры прогонов Z | Вторичные компоненты из конструкционной стали

Второстепенные элементы из конструкционной стали – Z-прогоны и ригели

полный каталог здесь

Запросить предложение

Размер A

Размер B

Размер C 90 057

ДОСТУПНЫЕ ТАБЛИЧКИ

ОТДЕЛКА

ВЕС НА LF

4 дюйма

2-1/2 дюйма

2-1/2 дюйма

16G и 14G

Оцинкованный

16G=2,04 фунта
14G=2,55 9 фунтов0003

6 дюймов

2-1/2 дюйма

2-1/2 дюйма

16G, 14G и 12G

Оцинкованный

16G=2,45 фунта 9007 9 14G=3,06 фунта
12G=4,29 фунта

8 дюймов

2-1/2 дюйма

2-1/2 дюйма

16G, 14G и 12G

Оцинкованный

16G=2,88 фунта
14G=3,60 фунта
12G=5,05 фунта

10 дюймов

3 дюйма

3 дюйма

16G, 14G и 12G

Оцинкованный

16G=3,50 фунта
14G=4,37 фунта
12G=6,12 фунта

12 дюймов

3 дюйма

3 дюйма

14G и 12G

Оцинкованный

14G=4,88 фунта s
12G=6,83 фунта

14 дюймов

3 дюйма

3 дюйма

14G и 12G

Оцинкованный

14G=5,39 фунта
12G=7,55 фунта

СТАНДАРТЫ ДОПУСКОВ для

самых толстых металлов

Согл.

Радиусы

Ширина

Фланцы

Раструб
‍

Фланец

Кромки

Изгиб

Лыжи

Погружение

Твист

(только Zee)

……………………. …..

…………………………

……….. ……………….

………………….

………………………..
‍

………….. ……………..

………………………..

…………………………..

…………….. ………….

…………………………..

……………. …………..

………………………..

1/ 16″

1/32″

1/16″

1/16″

2x толщина на каждый угол

2 градуса

3 градуса

9000 2 1/8 дюйма в 10 футах

1/8 дюйма В 10 ‘

1/8 «в 10′

1/8″ в 10 ‘

1/4 «в 20′

измеряется, когда Zee Laying на плоской поверхности под его собственным весом.

ОТНОСИТЕЛЬНОЕ ОТНОШЕНИЕ ДЛЯ ОБЪЕДИНЕННЫХ РАЗМЕРОВ.

НАЗВАНИЕ

ГЛУБИНА

WTp

wbt

thk

выступ

рад

град 9005 7

area

wt

yb

ixx

sxtop

sxbot

rxx

iyct

9 0056 iycb

syy

Ryy

IN

IN

IN

IN

IN

IN2

90 002 ДЕГ

IN2

IBS/FT

IN

IN4

IN3

IN3

IN

IN4

IN4 90 003

IN3

IN

4Z16

4

2,5

2,5

0,06

0,69

0,1875

50

0,6

2,04

2

1,620

0,810

0,810

1,653

0,577

0,577

0,396

1,395

4Z14

4

2,5

2,5

0,075

0,72

0,1875

50

0,75

2,55

2

2,029

1,014

1,014

1,645

0,736

0,736

0,503

1,401

6Z16

6

2,5

2. 5

0,06

0,94

0,188

50

0,72

2,45

3

4,035

1,345

1,345

2,367

90 002 0,563

0,563

0,4

1,25

6C14

6

2,5

2,5

0,075

0,97

0,188

50

0,9

3,06

3

5,011

1,67

1,67

2,36

0,709

0,709

0,5

1,255

6Z12

6

2,5

2,5

0,105

0,77

0,188

50

1,26

4,29

3

7,108

2,369

2,369

2,375

1,047

1,047

0,71

1,289

8Z16

8

2,5

2,5

0,06

0,76

0,188

50

0,847

2,88

4

8,156

2,039

2,039

3,102

9 0002 0,616

0,616

0,42

1,206

8Z14

8

2,5

2,5

0,075

0,78

0,188

50

1,059

3,60

4

10,153

2,538 90 003

2,538

3,096

0,776

0,776

0,52

1,21

8Z12

8

2,5

2,5

0,105

9 0002 0,83

0,188

50

1,483

5,05

4

14,097

3,524

3,524

3,083

1,103

1,103

0,74

1,22

10Z16

10

3

3

0,06

0,88

0,188

50

1,028

3,50

5

15,225

3,045

3,045

900 02 3,849

0,953

0,953

0,56

1,362

10Z14

10

9000 2 3

3

0,075

0,91

0,188

50

1,284

4,37

5

18,972 900 03

3,794

3,794

3,843

1,199

1,199

0,7

1,366

10Z12

10

3

3

0,1 05

0,96

0,188

50

1,798

6,12

5

26,387 90 003

5,277

5,277

3,831

1,7

1,7

0,99

1,375

12Z14

12 900 03

3

3

0,075

0,91

0,188

50

1,434

4,88

6

29,266

4,878

4,878 900 03

4.
