Армопояс ленточного фундамента: Как сделать армопояс для фундамента свомими руками

Содержание

Армированные пояса: виды и назначение

Армопояс — обязательный элемент при строительстве дома, выполняющий множество важных функций. О видах, назначении и технологии изготовления армированного пояса своими руками мы и поговорим в нашей статье.

В общем виде арматурный пояс — это монолитная железобетонная конструкция, опоясывающая несущие или по меньшей мере внешние стены здания. Существует несколько названий для этого элемента: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. д. В любом случае, это каркас или сетка из арматуры, залитая бетоном. Обязательное условие для любого армопояса — он не должен прерываться, и поэтому заливка производится вкруговую без перерывов, за один раз.

Армопояс выполняет несколько основных функций:

  1. Укрепляет стены и не даёт им «разъехаться».
  2. Равномерно распределяет нагрузку на стены нижнего этажа со стороны стен верхнего.
  3. Позволяет избежать неравномерной усадки здания и образования трещин.
  4. Выполняет выравнивание кладки за счёт распределения жидкого бетона строго в горизонтальной плоскости.
  5. Иногда возникают точечные нагрузки вследствие перекосов или ошибок строителей, а применение армопояса позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, этажности здания, вида фундамента и геологических особенностей местности применяют от одного до 4-х армированных поясов.

Когда армопояс не нужен

Скажем сразу, что межэтажные и подкрышный армопояса нужны всегда. В случае монолитного фундамента на плите-подушке, ростверк и цокольный армопояса не нужны.

Также они не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить итак не столь крепкое строение.

Свайный ростверк выполняет функции цокольного армопояса, так что его сооружение вполне рационально. Если под сборный ленточный фундамент ростверк не сделан, то второй пояс можно также не делать, пользы от него не будет, и стоять такому дому недолго.

Виды армированных поясов

Всего существует 4 основных вида армопоясов:

  1. Ростверк, или подфундаментный армопояс, а также свайный роствер.
  2. Армопояс между фундаментом и стенами здания, цокольный армопояс.
  3. Армированный пояс по верхнему ряду стен, на который будут уложены плиты перекрытия (межэтажный пояс).
  4. Разгрузочный пояс под крышу, к которому будет крепиться мауэрлат.

Если этажность здания возрастает, соответственно, растёт количество межэтажных поясов. Теперь стоит рассмотреть каждый из перечисленных армированных поясов отдельно.

Ростверк

Ростверк — это нижний, чаще всего подземный армопояс, на который опираются стены ленточного фундамента. Также ростверком называют армопояс, который связывает отдельные столбы или сваи столбчатого или свайного фундаментов. В таком случае он чаще всего играет роль цокольного пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, тогда под него необходимо вырыть траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных выбранной для строительства местности. Дно траншеи засыпается песком вперемешку с щебнем, иногда чистым песком, если почва твёрдая и не водянистая.

Высота ростверка обычно составляет 30–50 см, а ширина от 70 до 120 см. В отличие от других видов поясов, ростверк укладывается под все несущие стены сооружения. Нижний пояс должен быть наиболее крепок, ведь на нём будет стоять весь дом. Этот элемент будет испытывать самые серьёзные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. д.

Фото

Арматуру лучше использовать 12–14 мм с поперечной обвязкой 10 мм. Шаг обвязки — не более 200 мм. Сначала укладываем на землю два арматурных прута длиной 6 метров и свариваем поперечным куском арматуры по краям и посередине. Остальные поперечные куски вяжем проволокой, т. к. сварка меняет прочность арматуры посредством температурного воздействия или, говоря проще, «отпускает» металл.

Далее изготавливаем такую же «лесенку», после чего на концах и посередине свариваем эти лесенки поперечинами, как и раньше. Остальные поперечины вяжем, только вяжем! Так мы получили арматурный каркас, который будет уложен в ростверк. Размеры (толщину и высоту) следует делать с расчётом, чтобы бетон покрывал арматуру на 5 см со всех сторон. Если арматура будет касаться земли или «выглядывать» наружу, она быстро сгниёт и монолитность конструкции будет нарушена.

Это основа дома, и она должна быть крепкой. Лучше делать ростверк с запасом прочности 20–30%, не жалея арматуры и не экономя на марке бетона. Впоследствии это окупится.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные столбы в одно целое, не давая им разъезжаться. Также он не позволяет происходить точечной усадке дома, а заставляет «врастать» здание в грунт равномерно и одинаково во всех точках

Однако свайный и столбчатый ростверк часто выполняют из дерева, называя его обвязкой. Это не считается армопоясом.

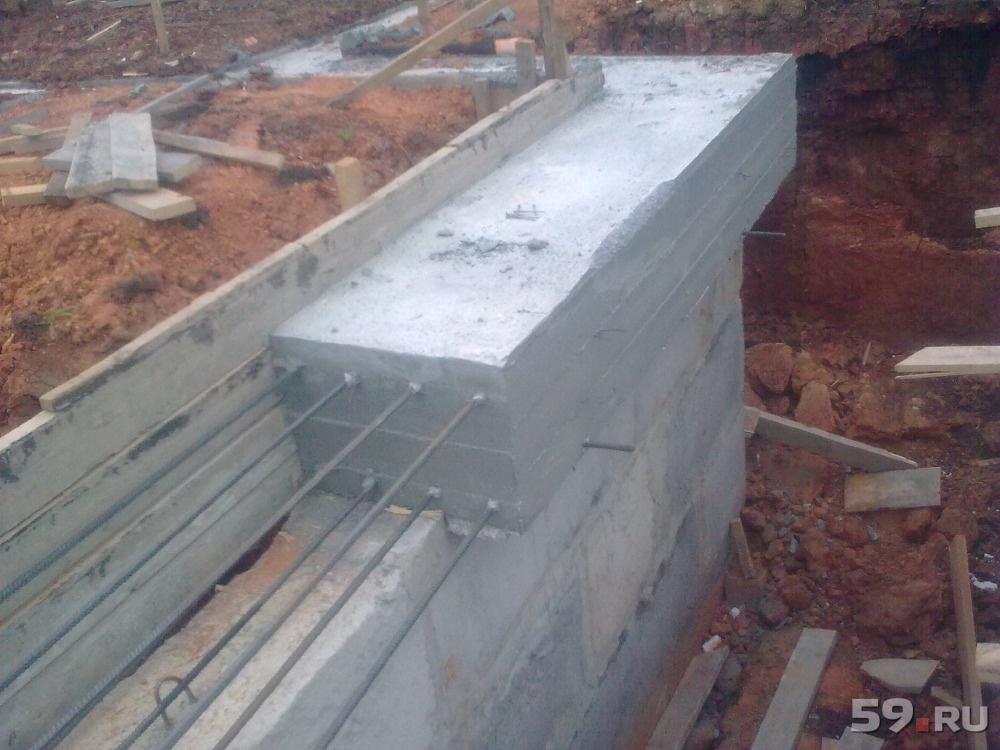

Цокольный армопояс

После того как на основательном ростверке построены стены сборного ленточного фундамента, например, из бетонных блоков или кирпича, следует снова сооружать армированный пояс. Стены фундамента могут выступать над землёй, могут быть вровень с ней, армопояс строим независимо от этого.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то цокольный пояс можно особо не укреплять. Но мы-то строим «на века», поэтому не будем экономить на долговечности дома и его прочности, однако перерасход нам тоже ни к чему.

Например, принято считать, что цокольный пояс устраивают только по периметру внешних стен, но если перекрытия — плиты, лучше делать его по всем несущим стенам. Если внешнее утепление стен не планируется, тогда ширина армопояса равна ширине стены. Если же утепление будет, тогда ширину армопояся надо делать с учётом утеплителя, или вставить подготовленные полосы пенополистирола под опалубку перед заливкой.

Фото fundament-spb24.ru

Арматуры, в принципе, достаточно и сеточной, т. е. без каркаса. Для сетки используем три продольных прута 12 мм и шаг поперечных прутков делаем 10 см. Высота пояса обычно равна 20–40 см. Лучше сделать 40 или хотя бы 30, так будет крепче и надёжнее. Не забываем про гидроизоляционные прокладки из двойного слоя рубероида или другого материала, чтобы влага не поднималась вверх в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но всё равно обязательно используется.

Межэтажный армированный пояс

Межэтажный пояс сооружается для укрепления стен и равномерного распределения нагрузки от плит на всю коробку дома. Именно поэтому этот пояс называют разгрузочным.

Также он не даёт разъехаться стенам, которые стремятся это сделать под действием осевых нагрузок. Ну и, в конце концов, он выравнивает плоскость венца коробки, которая может «гулять» даже при мастере-каменщике.

Межэтажные пояса лучше делать с каркасом из 4-х продольных арматурных прутов 12 мм, высотой 40 см и шириной как у стен, с учётом на теплоизоляцию. Укладывать его необходимо на все несущие стены. Многие утверждают, что только ростверк нужно класть под все стены, но плиты перекрытий будут давить на все несущие конструкции, поэтому межэтажный армопояс лучше делать по всем стенам.

Подкрышный или мауэрлатный армопояс

Это также достаточно важный пояс. Во-первых, он распределяет нагрузку от стропильной системы, фронтонов и крыши в целом. Во-вторых, он позволяет надёжно закрепить мауэрлат. В-третьих, он, опять-таки, выравнивает горизонталь коробки, что немаловажно для удачного возведения стропильной системы, где важна геометрическая точность.

Выполняется последний армопояс по аналогии с предыдущим. Если укладка плит не планируется, тогда пояс монтируют по периметру внешних стен, а если стропила наклонные, то не помешает и кладка на среднюю несущую стену, на которую будут опираться коньковые стойки и лежень.

Опалубка и бетонные работы

Опалубка, как правило, выполняется из досок, которые собираются в щиты на земле и крепятся к стене на быстрый монтаж. Иногда доски прошиваются арматурой и стягиваются сваркой путём приваривания набалдашника. Также эту роль может выполнить стальная проволока, которая продевается в просверленные заранее отверстия и стягивается рычагом из арматуры или металлического прутка.

Сверху доски опалубки соединяются обрезками бруса или доски. Вообще способы укрепления опалубки зависят от способов заливки: если литье будет производиться с достаточной высоты, тогда опалубку следует укреплять максимально. Если заливать бетон будут из вёдер, тогда такая перестраховка не понадобится. Особое внимание должно уделяться стыкам щитов, углам и поворотам.

Наибольшую нагрузку принимает нижняя часть опалубки, поэтому иногда она прибивается арматурой с приваренной перемычкой, не позволяющей доске отходить от стены.

Арматурный каркас укладывают таким образом, чтобы прутья были со всех сторон закрыты слоем бетона не менее 5 см.

Так как заливка производится на высоте, целесообразно использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Переноситься такая воронка должна подъёмным краном.

Основы монолитного литья, вибрации и другие подобные вопросы описаны подробно в других наших статьях, например, «Как правильно залить фундамент под дом». Про выбор цемента можно почитать в статье «Как выбрать цемент». Единственное замечание относительно работ по литью в опалубку на высоте — это вопрос безопасности. Также следует аккуратно производить вибрацию, чтобы не повредить опалубку и каркас.

Снимается опалубка фомкой или ломиком. В жаркую погоду это можно делать через сутки, в холодную — лучше подождать два-три дня. Марка бетона должна использоваться не ниже М400.

Итак, вы выяснили:

  1. Армопояс — необходимый элемент системы несущей конструкции.
  2. Армопояса бывают нескольких видов, и все они необходимы при определённых обстоятельствах.
  3. Армопояс не является консткрукционно сложным элементом.
  4. Стоимость армированного пояса оправдывает полученные выгоды.

Конечно, лучше чтобы все работы по определению параметров, применимости, необходимости и других особенностей этого конструктивного элемента, а также его изготовлением занимались опытные специалисты. Это та часть, переделать которую практически невозможно, а функции она выполняет важные. Поэтому экономить лучше на чём-то другом: обоях или перилах на крыльце, но не на армопоясе.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Содержание статьи

  • 1 Что такое армопояс
  • 2 Где устанавливается
  • 3 Когда необходим
  • 4 Функции армопояса
  • 5 Когда возводить армопояс не нужно
  • 6 Рассуждения о пользе армопояса
  • 7 Зачем загородному дому арматура
    • 7.1 Кирпичный дом
      • 7.1.1 Монолитный фундамент и армопояс
      • 7.1.2 Стены, кровля и армопояс
    • 7.2 Армопояс в каркасном строении
    • 7.3 Армопояс в домах из штучных блоков
      • 7.3.1 Армопояс для фундамента и цоколя строений из блоков
      • 7.3.2 Армирование стен
  • 8 Что армируем, а что нет
  • 9 Как самостоятельно сделать армопояс
    • 9.1 Металлическая арматура
      • 9.1.1 Армирование по углам
      • 9.1.2 Возможна ли сварка арматуры
      • 9.1.3 Длина нахлёста прутов
    • 9. 2 О непрерывности армопояса
      • 9.2.1 Жёсткость строения
      • 9.2.2 Распределение нагрузки
    • 9.3 Опалубка армопояса
    • 9.4 Бетон
    • 9.5 Практические рекомендации

Сегодня устройство армопояса считается чуть-ли не обязательным этапом при строительстве небольшого частного дома. Монолитный пояс закладывают в проекты, его рекомендуют приглашённые строители, но мало кто может обосновать его необходимость.

Цель статьи: понять принципы создания армирующего пояса и развеять некоторые мифы о важности этой конструкции. Но сначала общие теоретические вопросы, всесторонне поясняющие предмет обсуждения – устройство армопояса.

Что такое армопояс

Армопоясом называют монолитный бетонный контур с армированием, расположенный в горизонтальной плоскости строения по периметру несущих стен.

Функциональная задача армированного пояса – равномерное распределение нагрузки тяжёлых конструктивных элементов.

Вторая технологическая задача – обеспечение жёсткости и устойчивости строения.

Где устанавливается

Армопояс может располагаться:

  • ниже фундамента;
  • над уровнем земли, в цокольной части строения;
  • под межэтажными плитными перекрытиями;
  • под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

  • предполагаемая высота здания – два и более этажа;
  • климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
  • грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
  • фундамент дома — свайный либо столбчатый;
  • стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
  • система стропил предполагает применение анкеров, шпилек.

Функции армопояса

Основные аргументы в пользу армопояса:

  1. Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
  2. Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
  3. Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
  4. Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

  • Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
  • Стены строения возводятся из камня, кирпича, монолитного бетона.
  • Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

  • под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
  • над фундаментом по типу ростверка – на ширину стен;
  • в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
  • под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

  • Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
  • Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
  • Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Что армируем, а что нет

Вывод из перечисленного: армирование необходимо лишь при возведении дома из пеноблоков или иных непроверенных, «сделанных в гараже» материалов.

Фундамент снизу и в районе цоколя армировать нужно только в случаях, когда заказчик не уверен в его качестве или не проводил расчёты на нагрузки.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Распределение нагрузки

Когда стены дома возведены из лёгких стеновых блоков, на которые уложены плиты перекрытия или балки стропильной системы, то стены могут просесть, сжаться под тяжестью нагрузок в местах опирания. В таких случаях функция пояса – равномерное распределение нагрузок от верхних конструкций.

К примеру, дом построен из газо-/пенобетона. Это те материалы, которые не могут воспринимать концентрированные нагрузки без деформации, достаточно слабы на смятие. Поэтому, в обязательном порядке, под плиты перекрытия сооружается распределяющий нагрузку монолитный пояс. В задачу такого армопояса не входит стягивание дома в жёсткую конструкцию, а потому он может разрываться по необходимости.

Местом разрыва может быть, например:

  • стена под фронтоном здания, на которую не опираются стропильные элементы;
  • окно лестничной площадки, где нет плит перекрытия.

Важно! Армопояс, распределяющий нагрузки, может быть разорван при необходимости.

Опалубка армопояса

Опалубка — форма в виде прямоугольного корыта, в которое укладывается арматура и заливается бетонная смесь. Как правило, ширина опалубки равна ширине возводимых стен. Расположение – по длине периметра.

Важно! Главные условие для формы: герметичность, прочность креплений, распорок, стяжек, особенно в момент загрузки бетоном.

Возможно приобретение в специализированных компаниях типовой щитовой опалубки. С точки зрения цены: самостоятельное изготовление из доступных материалов – вне конкуренции. После схватывания бетона опалубочная конструкция разбирается.

Бетон

После устройства опалубки заказывается на бетонном заводе необходимый объём бетона, заливка производится в один приём.

Самостоятельное изготовление бетона трудоёмко, но возможно. Стандартная пропорция для самостоятельного изготовления бетонной смеси цемент М 500 : песок : щебень мелкой фракции = 1 : 2 : 3. После тщательного перемешивания смесь помещается в опалубку, уплотняется вибрированием, разравнивается. Срок схватывания – сутки при положительной температуре воздуха, полное застывание – 7 суток, окончательное схватывание — 28 суток, созревание – 100 лет.

Практические рекомендации

В первую очередь застройщику следует понять: так ли необходим армопояс в строительстве его дома. Это действительно важный вопрос, ибо расходы на устройство армопояса значительные.

Опытные застройщики знают, с каким упорством навязывают строительные бригады услугу по устройству армопояса.

Если принято решение об устройстве пояса – то лучше выполнить работу самостоятельно. Это несложно, достаточно посмотреть на фото разного рода опалубки и арматуры.

строительство армопояса бетонного в Херсоне и Николаеве цена строители PROFI STORY

Темы блога

09. 05.2018

Заливка Армопояса нанять строителей цена монтажа в Херсоне Армопояс представляет собой монолитную железобетонную конструкцию вдоль стен дома . Он служит для усиления и повышения устойчивости здания к деформирующим нагрузкам, таким как неравномерная просадка здания и грунта под ним, различные природные факторы. Заливка армопояса является необходимым этапом строительства, поскольку позволяет на значительную часть продлить срок эксплуатации здания. Особое значение имеет заливка армопояса на газобетон, так как его прочность и стойкость к агрессивной среде ниже, чем у аналогов.

Особенности заливки армопояса Конструкция армопояса представляет собой жестко связанный арматурный каркас, залитый бетоном. Таким образом достигается необходимая прочность. Но, такой простой элемент конструкции не так прост в изготовлении и имеет много важных тонкостей. Это оправдывает цену наполнения армопояса. Процесс монтажа железобетонного пояса делится на 3 этапа:

  1. Изготовление армирующего каркаса — производится из арматуры, задающей конструкции жесткость. Монтаж каркаса осуществляется в первую очередь – отрезки арматуры устанавливаются по углам и периметру стены на расстоянии 1-5 метров. После этого к вертикальному основанию горизонтально крепится нижний ряд арматуры. Параллельно лежащие стержни соединяются короткими метками. Аналогичным образом крепятся вертикально стоящие отрезки, на которых вяжется верхний ряд арматуры.

  2. Установка опалубки — разборной или несъемной формы, в которую будет заливаться раствор. Преимущество сборно-разборной опалубки в том, что ее можно изготовить из любого листового материала. Часто используемые доски. Несъемная конструкция обладает большой надежностью при бетонировании, так как ее части невозможно раздвинуть. Цена в 2017 году зависит от выбора типа опалубки и от заполнения армопояса.

  3. Бетонирование – завершающий и один из самых ответственных этапов. Важно соблюдать нормы и технические правила, чтобы сейсмопояс долго служил для защиты строения. Заполнение армопояса может осуществляться вручную или с помощью насосов. Качество бетона должно быть не ниже В15, а при самостоятельном изготовлении смеси расчет цемента, песка и щебня ведется в пропорции 1:2:2. Для удалить лишний воздух из раствора. При таком подходе исключается возникновение воздушных ям и неровностей.
    Стоит помнить, что армирующий пояс представляет собой монолитную конструкцию, и бетонирование лучше проводить одновременно. Заливать части армопояса не лучшая идея, так как неравномерное затвердевание увеличивает вероятность появления трещин. После бетонирования следует этап ухода и контроля. Необходимо укрывать бетон полиэтиленом и своевременно поливать. Это необходимо для обеспечения планомерного высыхания смеси и повышения ее прочностных характеристик.
    Стоит знать, что заливка армопояса в мороз отличается от процесса в теплый период. При низких температурах бетон требует особого ухода – в него добавляют противоморозные добавки, выдерживают при высокой температуре горячей водой, укладывают только после достижения смесью 50% «минимальной прочности».
    Вне зависимости от того, заливается армопояс бетононасосом или руками, эксплуатационные характеристики мало чем отличаются. Однако различаются трудозатраты при подъеме материалов на верх стены, работах на высоте и собственно приготовлении бетонной смеси. Стоимость ручной заливки армопояса высока, но ее можно снизить, используя бетономешалку.

Заливка армопояса в Херсоне от компании Профи Строй
Строительная компания Профи Строй оказывает услуги по монтажу армирующего пояса дома в Херсоне. Мы предлагаем лучшую цену в Украине на наполнение армопояса. Зачем обращаться к нам:

  • Квалифицированные специалисты;
  • Четкое выставление согласованных дат;
  • Оптимальный баланс цены и качества.

Также у нас можно заказать строительство ленточного или плитного фундамента в Херсоне, Николаеве, Одессе
Заказывая у нас строительные услуги, вы получаете опыт работы наших сотрудников на долголетие вашего дома.
Теги: армопояс в Херсоне строительные работы цена, Армопояс нанять строителей стоимость строительства в Херсоне, заливка армопояса, заливка армопояса бетононасосом, заливка армопояса в мороз, заливка армопояса вручную, заливка армопояса вручную цена, заливка армопояса первого этажа в Херсон 2018, заливка армопояса для газа, заливка армопояса строительной бригадой с бетононасосом в Херсоне, заливка армопояса цена, заливка армопояса цена 2018, заливка армопояса цена Украина, заливка армопояса -лента по частям, профессиональная заливка армопояса строитель МИ в херсоне, профи строительные бетонные работы 2018 херсон цена, строители нанять для заливки армопояса в херсоне



Блог

close

Оружие и доспехи гоплитов

Оружие и доспехи гоплитов

Основой воина-гоплита, наряду с тактикой, которую они использовали, в конечном счете, было производное снаряжение, которое они несли. Слово «гоплит» происходит от греческого слова «гопла», которое буквально переводится как «вещь», таким образом, гоплитом будет человек с «вещью». Хотя эта зависимость от имеющегося оборудования для определения тактики, которую будет использовать армия, не является чем-то новым и остается фактом сегодня, наряду с самой тактикой, определяющей используемое оборудование. Это приводит к эволюции оружия, из-за которой очень сложно определить точное оборудование, используемое гоплитами в любой момент времени. Хотя для этого исследования мы рассмотрим то, что считалось «статус-кво» снаряжения среднего гоплита, самое раннее, что мы видим, использование всего снаряжения относится к 7 веку до нашей эры последним королем линии Аргин, королем. Фейдон. Следующее снаряжение считалось минимумом того, что нужно гоплиту для правильного боевого применения. Гоплиты большинства городов-государств были ополчением, в результате чего солдаты обеспечивали себя собственными доспехами. Таким образом, существовали вариации от человека к человеку, которые зависели от личного богатства, личных предпочтений и доспехов, которые уже были в семейной линии [Bradford A Со щитом, мечом и копьем стр. 65].

Гоплиты были тяжелой пехотой, способной выдержать серьезные удары благодаря своему уровню брони. Компромисс в том, что броня будет отягощать отдельного солдата, замедляя и утомляя его быстрее, чем гораздо менее бронированная пехота. Броня (все вещи), включая оружие, одежду и доспехи, обычно составляла от 50 до 60 фунтов. Использование доспехов и щитов не было чуждым грекам, рассказы Гомера полны упоминаний о том и другом, и о том, что доспехи павшего воина были трофеем:

Гомер, Книга Илиады 13

Так пал он, и о нем его доспехи звенели бронзой. И бросился Тевкр, желая сорвать с него доспехи, но Гектор, когда он мчался, метнул в него свое яркое копье.

Что действительно сделал Фейдон, так это организовал людей в доспехах для совместной работы [Bradford A pg. 65].

Броня

Щит гоплона

Этот круглый вогнутый щит был сделан из дерева с внешним слоем из бронзы. У него было два ремня, один посередине щита, а другой по внешнему краю, что позволяло гоплиту носить щит на предплечье; положив среднюю лямку за локоть и удерживая внешнюю лямку в руке. Щит можно было сделать тяжелее и более грозным, чем те, которые держали в одной руке, потому что вес распределялся по площади, что позволяло весить щит около 15 фунтов. Конструкция с двойным ремешком также затрудняла солдату выбить щит из руки особенно сильным ударом. Рукоятка за край щита могла дать солдату больше координации со щитом, а также могла позволить гоплиту нанести «удар» краем щита. Тактика, подобная этой, также могла быть подкреплена тем фактом, что бронза на краю щита была толще на несколько десятых дюйма на внешнем крае. Учитывая вес щита, такой удар мог быть довольно сильным, особенно в безвыходной ситуации [Крентц П Марафонская битва стр. 48].

Передняя и задняя части гоплона, используемые для защиты гоплита и усиления атаки. [Митчелл, Г.] Диаметр щита (около ярда) покрывал большую часть гоплитов, защищая среднего человека того периода от подбородка до колен. Вогнутость щита, наряду с его размером, позволяла прижимать колено, голень и/или плечо к щиту для защиты и отталкивания вражеских гоплитов. Возможность использовать гоплонный щит таким образом сделала его не только очень эффективным доспехом, но и очень важным и мощным оружием в бою [Bradford A pg. 65].

Недостатки связаны с преимуществами конструкции. Прежде всего, его вес утомлял бы руку владельца в бою, если бы он использовался в течение длительного периода времени. Ремни затрудняли падение щита, если было принято решение отступить, а расположение ремней делало щит неудобным в использовании, если его держать параллельно телу. Это потребовало от гоплита потянуться вправо, чтобы защитить эту сторону. Щит работает намного эффективнее, если его держать перпендикулярно телу, когда щит направлен на врага. Левая и правая стороны тела будут одинаково защищены, плюс это позволит гораздо легче зафиксировать его на колене, голени и плече. Использование этой стойки дало гоплиту гораздо меньший профиль и, в свою очередь, меньшую цель для их противников, подобно тому, как фехтовальщики направляют свои фланги на своих противников, чтобы уменьшить свой собственный профиль.

Кираса

Обратите внимание, как броня обвивает тело, защищая все углы туловища. Этот конкретный предмет весит 7,5 фунтов. [AlMare] Нагрудник гоплита представлял собой полностью закрывающий доспех, защищавший человека спереди, сзади и по бокам. Их конструкция варьируется от кожи до полной бронзы, но концепция остается неизменной. Когда гоплон держали перпендикулярно владельцу, нагрудник обеспечивал равную защиту с обеих сторон, если враг обходил щит под углом; если держать его параллельно, броня сзади добавляла бы дополнительный вес, который не часто использовался бы, но обеспечивал бы защиту в случае атаки сзади. Вес будет утомлять владельца, но зависит от конструкции: кожа намного легче (примерно 8 фунтов), хотя и слабее, чем бронза (примерно 15 фунтов) [Krentz Pg. 47].

Коринфский шлем

Коринфский шлем вначале был самым популярным типом шлемов, используемых гоплитами. Шлем защищал части головы, оставшиеся открытыми из-за гоплона, а нащечные пластины закрывали большую часть лица, оставляя лишь небольшой зазор под носом, чтобы дышать и говорить. Эта щель шла вверх по шлему, отделяясь у носа, и заканчивалась двумя отверстиями для глаз. Эта щель — единственное отверстие в шлеме, отключающее слух и периферийное зрение в обмен на высокий уровень защиты. Будучи построенными из цельного куска бронзы, они были невероятно крепкими, не имели швов между кусками бронзы, которые могли бы сломаться под тяжестью битвы. Их также часто изображают с гребнем, выступающим далеко над шлемом, это могло быть символическим признаком богатства, или это могло быть также визуальным трюком, который заставлял владельца казаться больше и устрашающе [Krentz Pg. 46].

Шлем, возможно, работал как шоры для лошади, удерживая солдата в фокусе на том, что было прямо перед

Обратите внимание на полное закрытие шлема, единственные места, через которые может пройти атака, это глаза и рот [ Апулийско-коринфский шлем, тип А ]им. Это помешало бы человеку узнать о своих товарищах слева и справа от него, что привело бы к консервативному, но все же упрямому солдату. Консервативный характер из-за того, что он не знал, поддерживают его или нет, что делало его менее вероятным для перехода в наступление, если он не мог видеть щит своих братьев по оружию (это точка, которая была бы ближе всего к нему и легче всего увидеть). Это чувство безопасности также побуждало бы подразделения каждого ранга оставаться в строю, если не в сплоченности. Упрямый характер был бы из-за того, что он не знал, убивают ли его армию, что, несомненно, увеличило бы риск бегства. Отсутствие периферийного зрения побудило бы гоплита удерживать врага перед собой, где он может их видеть, поддерживая свою защиту и позволяя ему направлять град ударов, поглощаемых бастионом гоплона. Желание ни отступать, ни наступать означало бы затяжные сражения, которые могли решить только особо умелые или особо смелые люди.0003

Для солдата противник, который не колеблется и не совершает ошибок и кажется почти непобедимым, выглядит очень устрашающим и отважным противником. С другой стороны той же медали, отдельный гоплит не сможет увидеть, обходят ли его с фланга, и будет восприимчив к атакам с боков, но попытается обойти щит гоплита с другими на расстоянии атаки либо стороне потребовался бы очень смелый (или, возможно, безрассудный) человек. Со временем стремление к периферийному зрению и слуху взяло верх над защитой, и шлем стал более открытым.

Наголенники

Подобно шлему, наголенники использовались для защиты областей, не защищенных щитом, голени и икры. Обычно сделанные из бронзы, они должны были быть изготовлены на заказ, чтобы соответствовать владельцу. Невозможность сделать универсальные наголенники сделает их менее распространенными на поле боя, так как это более дорогая часть экипировки. Тем не менее его важность очевидна. Незащищенные голени можно легко повредить или поранить, поскольку голень и без того является чувствительной областью, достаточно сильная или правильно направленная атака может повредить ее и сделать солдата более легкой добычей. Наголенники также можно было использовать, чтобы прижать голень к щиту и сделать его более надежной защитой. Теоретически это можно было сделать и без поножи; но достаточно сильная атака щитом могла повредить, а в некоторых случаях даже сломать кости незащищенной голени.

Оружие

Копье

Колющее копье было основным наступательным оружием гоплита, достаточно легким, чтобы его можно было носить в одной руке, а другую оставить свободной, чтобы держать щит. Его часто носили парами на случай, если одно из копий сломается [Митчелл]. Они кажутся примерно 7 футов в длину по сравнению с ростом мужчин на вазе Киджи, при этом каждый мужчина был от 5 футов-2 дюймов до 5 футов-4 дюймов [Bradford A pg. 65]. Копье состояло из двух концов, наконечника копья в форме листа железа спереди, а также бронзового наконечника, который также можно было использовать, если основной конец копья отломился в бою [Krentz, pg. 49]. Это оружие было невероятно выгодным для войны гоплитов, поскольку его можно было использовать для атаки противника, когда он все еще был вне досягаемости и находился за защитой щита. Копье дало гоплиту возможность безнаказанно атаковать воинов, вооруженных более коротким оружием. Досягаемость также можно было использовать, чтобы обойти щит противостоящего гоплита, атакуя слабые места шеи, квадрицепсов, паха и ступней, чего можно было достичь с помощью уколов снизу и сверху. При использовании исподтишка можно было бы рискнуть ранить кого-то позади гоплита, когда копье отводится назад для нанесения удара. Чтобы избежать этого, воин следующего ранга должен был бы стоять чуть более 4,5 футов позади нападающего, чтобы избежать удара острием, при условии, что копье держится ближе к середине для равновесия и отводится назад. ногу, чтобы нанести удар.

На вазе Киги изображены два отдельных отряда полностью экипированных гоплитов в бою, использующих удары сверху, чтобы нанести удар в шею и лицо. За рангом достаточно места для того, что кажется игроком на трубе. [ Фрагмент вазы Киги (ок. 650/640 г. до н.э.), изображающей гоплитов в действии ] Короткий меч

Короткий меч, используемый гоплитами, обычно носимый как личное оружие, использовался бы в худших случаях [ Кренц П стр. 49]. Копье — гораздо более практичное оружие, и оно дает владельцу преимущество перед тем, у кого есть короткий меч, но деревянное древко можно было сломать с легкостью по сравнению с металлом.
