Армирование ленточного фундамента

Армирование необходимо для того, чтобы бетон стал железобетоном. Для этого в фундаментную опалубку устанавливается пространственный каркас из арматуры, который воспринимает изгибающие нагрузки и работает на растяжение. Бетон, как известно хорошо работает только на сжатие.
При эксплуатации здания происходят морозные пучения, просадки и движения грунта, что негативно сказывается на состоянии фундамента. Поэтому небрежное армирование может привести к появлению трещин в цоколе и стенах. Как следствие к арматурным работам надо подходить крайне ответственно.

Как правильно выбрать арматуру для фундамента

Размер арматуры определяется нагрузками, которые задаются массой здания, размерами строения и составом грунтов. При покупке арматуры узнайте ее маркировку. Свариваемая арматура обозначается буквой «С», коррозионностойкая к растрескиванию имеет индекс «К». Другие арматуры нам не подходят.

Для диаметров до 12 мм электрическая дуговая сварка не используется из-за опасности пережога и трудоемкости работ.
Нахлест при стыковании делается в тридцать арматурных диаметров. До краев опалубки арматура не доходит, необходимо оставлять защитный слой из бетона. Он изолирует металл от атмосферы и грунтов.

Может быть полезным:

1. Монолитный ленточный фундамент
2. Свайный фундамент для строений

Этапы проведения работ

1. Для начала нужно определится с геометрией арматурного каркаса. Сколько арматуры и куда укладывать и на каком расстоянии. Обычно этим занимаются проектировщики, которые делают все расчеты и руководствуются СниПами и ГОСТами
2. Имея чертежи, можно делать заготовку отрезков арматуры. Прутки можно нарезать болгаркой или болторезами
3. Затем делается шаблон из дерева, на котором вяжется каркас
4. После чего каркас устанавливается в проектное положение и заливается бетоном.

Обязательно нужно предусмотреть гидроизоляцию бетонного ленточного фундамента.

Как правильно армировать ступеньки

Если ваш участок имеет наклон или вы высоко подняли уровень чистого пола, то вам не обойтись без ступеней. Их можно заливать совместно с основным фундаментом, главное сделать правильно армирование. Ступенька находится вне основного массива бетона. Поэтому если делается единая конструкция, то армированию уделяем особое внимание. Нужно усилить место примыкания, уложив арматуру почаще. Учтите, что в дальнейшем ступени будут обкладываться плиткой или другими материалами, поэтому делайте ступеньки в размер удобный для укладки и хождения по ним. В ступени можно добавить арматуры. Так же есть рекомендация ступени заливать отдельно от цоколя, при выборе варианта нужно учитывать имеющиеся условия.

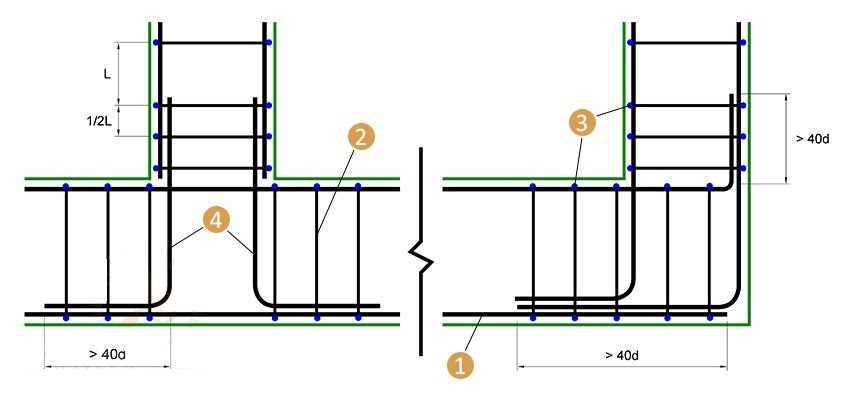

Как правильно армировать углы

В ленточном фундаменте при армировании самое главное это стыковка арматуры в углах. Это то место, где скапливаются основные нагрузки и напряжения, происходит приложение разнонаправленных усилий.
И если были допущены ошибки при армировании, то может по углу пойти трещина, могут быть отколы бетона, и произойдет разрыв арматуры. В этом случае, единый фундамент будет работать как набор отдельных балок, что еще более усугубит положение.

При армировании углов применяется анкеровка — связывание арматуры и гнутых элементов. Поперечная арматура в углах учащается. Затем угловые стыки провариваются. После армирования можно заливать бетон.

Свяжитесь с нами и мы произведём работы

Наша компания «Установка свай» более десяти лет занимается забивкой свай и шпунтов. Свайные фундаменты имеют неоспоримые преимущества перед ленточными. Вы можете заказать работы по свайному фундаменту, и в кратчайшие сроки приедет техника, и будут забиты или вдавлены сваи. Работа происходит по всей Центральной России. В комплексе осуществляются поставки необходимых комплектующих на объекты.

1. Наши контактные данные
2. Видео наших работ


Наша компания осуществляет свайные работы — обращайтесь, поможем!

Наши услуги

• Забивка свай
• Вдавливание свай
• Забивка шпунта
• Испытания свай
• Свайные фундаменты
• Поставка свай

Есть вопросы? Звоните!

 +7 499-409-99-27

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что основание и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента.
Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает плиту фундамента (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента.
Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за пределы краевых колонн на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: Foundation150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и для соединительных балок. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т. е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки.
Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800.
Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся на одном уровне со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в месте стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом. На этом участке вертикальная арматура с тыльной стороны ленточного фундамента обеспечивается продольной арматурой колонны (т.е. из арматуры колонны).

Двустороннее удлинение стенки фундаментной балки

Колонна 800/250 устанавливается по центру балки ленточного фундамента сечением 500/800.

Поперечная арматура, размещенная внутри стенки ленточного фундамента, выходящая за пределы колонны с обеих сторон

После размещения хомутов внутри стен ленточного фундамента части стен, выходящие за пределы колонны, остаются неармированными по вертикальной оси. Арматурные стержни в форме двойной шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются на отдельной фазе.

Поперечная

Арматура

позиционная

на

стык колонна-балка

площадь

,

двусторонняя

состоит из 05

шпилька

— фасонные

стержни

впоследствии

размещены

один

по

один с обеих сторон балки

.

Арматура ленточного фундамента (75) | Помощь пользователям Tekla

Арматура ленточного фундамента
(75) создает арматуру для бетонного ленточного фундамента.

Бары созданы

Использовать для

Не использовать для

Фундаменты, имеющие:

Перед тем, как начать

Порядок выбора

1. Выберите бетон
   ленточный фундамент.

Используйте
Вкладка «Изображение» для определения толщины защитного слоя бетона и хомута
компенсировать.

Толщина покрытия

Используйте вкладку Основные стержни для определения свойств верхней,
нижняя, левая и правая полосы.

Длина соединения основных стержней

Длина связи определяет, насколько
стержни проходят в соседние конструкции на концах ленточных фундаментов. Использовать
Длина скрепления 1 коробка для первого конца фундамента
(с желтой ручкой), и ящики Bond length 2 для
второй конец основания (с пурпурной ручкой).

Длину связи можно определить отдельно для:

Используйте
Вкладка «Хомуты» для определения свойств хомутов и расстояния между ними.
тип.

Колено

Выберите расположение хомута
нахлесты в ленточном фундаменте.

Размеры хомута

Направление изгиба

Концевая форма двойного хомута
бары

Если вы выбрали двойное стремя
стержней, вы можете выбрать концевые формы для стержней из списка.

Используйте
Вкладка «Атрибуты» для определения свойств нумерации стержней и
стремена.
