Армирование перемычки железобетонной: Железобетонные перемычки для оконных, дверных и др. проемов

Железобетонные перемычки в строительстве: особенности материала, виды и размеры, армирование, монтаж

Железобетонные перемычки используются в современном строительстве. Эти изделия являются стандартными и изготавливаются на специализированных предприятиях. Материал изготовления – тяжелые марки бетона и каркас из стальной арматуры. Железобетонные перемычки, изготовленные по ГОСТу 948-2016, очень хорошо выдерживают нагрузку на изгиб, поэтому их используют для перекрытия окон и дверей.

Содержание

1. Что собой представляют стандартные ж/б перемычки?
2. Разновидности и маркировка железобетонных перемычек
3. Размеры ж/б перемычек
4. Армирование железобетонных перемычек
5. Монтаж ж/б перемычек
6. Правила установки

Что собой представляют стандартные ж/б перемычки?

Бетонные перемычки, изготовленные согласно требованиям ГОСТов, состоят из следующих элементов:

• Каркаса, сделанного из крепкой стальной арматуры. Арматурный каркас существенно повышает прочностные характеристики изделия и не допускает его растрескивания в процессе эксплуатации.
• Прочного бетонного монолита из раствора тяжелых марок..
• Элементов для строповки (скобы из стальной проволоки), залитых в бетон. Они необходимы для перемещения тяжелых перемычек строительной техникой для перевозки и монтажа.

В регионах с суровым климатом для изготовления бетонных перемычек используют морозостойкие марки бетона. Прочность арматурного каркаса производитель рассчитывает, в зависимости от предстоящей нагрузки на изгиб.

Железобетонные перемычки используются при выполнении строительных работ, и выполняют следующие задачи:

• Оконные и дверные перемычки позволяют увеличить нагрузку на проемы.
• Выполняют роль компенсаторов при воздействии вертикальной нагрузки на проемы.
• С их помощью создается так называемый силовой контур, который в разы увеличивает несущие характеристики элементов строительной конструкции.
• Являются надежной основой для установки кровельных элементов.

Железобетонные перемычки могут использоваться, в зависимости от своих прочностных характеристик и размеров, для разных целей: при строительстве дорог и эстакад, устройстве рельсовых путей для строительных кранов или городского транспорта, строительстве дорог, и т. д.

При выполнении строительных работ ж/б перемычки над окнами и дверьми монтируются в кирпичных, блочных , каменных и монолитных стенах.

Разновидности и маркировка железобетонных перемычек

Сегодня производители выпускают несколько основных видов ж/б перемычек, соответственно ГОСТу:

Брусковые ж/б перемычки имеют сечение сторон не больше 25 см. Длина перемычки, в зависимости от марки, может составлять от 1030 до 5960 мм. Стандартная брусковая перемычка выпускается в 10 вариантах длины. Каждый из вариантов имеет два собственных подвида с собственным весом и армированием.

• Плитная перемычка. Представляет собой комплект из нескольких брусковых перемычек шириной от 250 мм. Конструкция имеет прямоугольную форму.
• Железобетонная перемычка Г-образного типа. По всей длине перемычки делается специальная выемка в четверть. Это позволяет использовать перемычку данного типа в местах, где плита примыкает к перекрытию.
• Фасадная ж/б перемычка. Закрывает проем снаружи за счет того, что создает четвертной уступ.

В исключительных случаях строительные нормативы допускают использовать торцы и наклонные грани, однако при этом общая площадь опорной стороны перемычки может быть уменьшена. При изготовлении высококачественных перемычек используется бетонный раствор марки М250 и выше.

Как и для всех железобетонных конструкций, для перемычек существует специальная маркировка, которая соответствует требованиям ГОСТа. Маркировка представляет собой набор из цифр и букв, который наносится на одну из сторон перемычки:

• Если цифра проставлена в начале маркировки, она указывает на порядковый номер сечения перемычки.
• Буквы ПП и БП означают тип сечения перемычки.
• Число после буквы указывает длину перемычки в дециметрах.
• Следующее число обозначает нагрузку, на которую рассчитана перемычка в кН/м.
• Далее указывается индекс, который отвечает за марку арматуры для каркаса.
• Индекс, обозначенный буквой «п» говорит о том, что перемычка имеет петли для строповки.
• Если из тела перемычки выступает арматура предназначенная для крепления к другим элементам, это указывается буквой «а».
• Закладные и такелажные элементы обозначаются буквой «б».

Вне зависимости от вида, любая железобетонная перемычка в процессе изготовления укрепляется арматурным каркасом. В конструкциях данного типа применяется несколько видов арматуры, качество которой строго регулируется ГОСТами. Перемычки брускового и плитного типа имеют свои стандартные размеры, которые указаны в нормативных документах.

Так, в документации на железобетонные перемычки указано, что для усиления оконных проемов необходимо использовать несущую ж/б перемычку с маркировкой 3ПБ-25-8Ат800п. Это значит, что сечение перемычки должно составлять 12х22 см, длина – 246 см, нагрузка – 8 кН/м. Металлический арматурный каркас должен быть сделан из стали марки Ат 800, перемычка должна быть снабжена монтажными петлями.

Захарычев Сергей

Автор статьи: главный редактор проекта, эксперт в области архитектуры и строительства.

Задать вопрос

Перемычки, предназначенные для перегородок, менее прочные. Для арок, и арочных проемов дверей и окон перемычки рассчитываются и изготавливаются отдельно для каждого проема – в зависимости от кривизны и прочих особенностей.

Размеры ж/б перемычек

Все железобетонные перемычки изготавливаются по размерам, предусмотренным ГОСТами. Например, в технической документации указано, что над оконным проемом нужно установить перемычку с маркировкой: 2ПБ-13-1п. Это означает, что размеры перемычки составляют 1290х120х140мм. Размеры перемычек могут варьироваться в зависимости от типа и марки: Для ПБ размеры следующие:

• Длина перемычки составляет от 1 до 6 метров.
• Ширина – до 250 мм.
• Высота – от 65 до 585 мм.

Для перемычек плитного типа (ПП):

• Длина от 1.1 до 3 метров.
• Ширина составляет от 380 до 510 мм.
• Высота – от 65 до 220 мм.

Перемычки Г-образного типа имею следующие размеры:

• Длина – от 1. 5 до 6 метров.
• Ширина – от 250 до 510 мм
• Высота – от 290 до 585 мм.

Фасадные перемычки (ПФ) делают по стандартной ширине – 250 мм. Остальные размеры изделия следующие:

• Длина составляет от 0.8 до 4.3 м.
• Высота – от 140 до 290 мм.

Таблица размеров брусковых перемычек

Армирование железобетонных перемычек

Выбор типа арматурного каркаса и марки самой арматуры зависит от того, какой вид перемычки нужно сделать. Согласно ГОСТу для этого типа изделий, для их изготовления должна применяться арматура диаметром от 6 до 8 мм.

Для продольного армирования железобетонной перемычки применяют напрягаемую арматуру из термической стали Ат800 или Ат600С, горячекатаную арматуру марки А800 или А600. Что касается ненапрягаемой арматуры, то ее делают из стали марок А400 или А500, может также использоваться термоупрочненная сталь марок А240, А400, А500 или проволока В-500, Вр500.

При изготовлении брусковых или плитных перемычек стандартных размеров, нужно учитывать, что при толщине изделия в 12 см нужно делать плоский каркас, а при толщине в 25 см – делают каркас пространственного типа.

При напряжении арматуры, требуется, чтобы отклонения в железобетонной контрукции не были более значений в таблице:

При изготовлении перемычки прутья арматуры укладывают в опалубку и крепят вязальной проволокой для создания прочной сетки. Ячейка сетки должна иметь размер от 25 до 5о мм – это самый подходящий показатель для обеспечения надлежащей прочности конструкции.

Монтаж ж/б перемычек

Чтобы правильно установить перемычку, необходимо соблюдать правила во избежание перекосов и повреждений изделия. При малоэтажном и частном строительстве, если длина перемычки не превышает 2 метра, ее можно устанавливать вручную. Для проемов больших размеров придется использовать автокран. Способ монтажа зависит от вида перемычки:

ПБ – используется для установки на проемами в несущих стенах, так как эта перемычка имеет повышенную прочность и способна выдержать вес верхних перекрытий.

ПП – имеют меньшую прочность, поэтому их устанавливают только на самонесущих стенах и перестенках. Перемычки устанавливают только после того, как окончена кладка кирпича в местах, отмеченных в проекте. Перед установкой перемычек обязательно проводится проверка уровня кладки и надежность поверхности.

Также перед монтажом очень важно определить глубину, на которую будет производиться установка. Для несущих стен глубина должна составлять не менее 25 см с каждой стороны. Для самонесущих стен достаточно 12 см. Для того, чтобы покрыть всю ширин стены, в ряд устанавливается несколько перемычек. Однако следует учесть, что они не должны выступать за стену.

Правила установки

В процессе монтажа необходимо учитывать несколько важных нюансов:

• Высота перемычки должна быть не меньше 5% от высоты проема.
• Что касается ширины, она должна быть равной ширине стены.
• Перемычка может быть использована не менее, чем через месяц после изготовления.
• Перед установкой перемычки раствор нужно утрамбовать, чтобы выгнать воздух не допустить образования пустот.
• После установки горизонтальное положение обязательно проверяется с помощью уровня.

Если перемычка установлена правильно, она обеспечивает прочность и долговечность конструкции.  Железобетонные перемычки должны изготавливаться только из бетона высокопрочных марок с качественным и надежным арматурным каркасом, так как к прочности перемычек предъявляют повышенные требования. Выбирая перемычку, нужно учесть нагрузку, для которой она предназначена. Наиболее часто используемый тип перемычек – брусковые. Они недорогие, несложные в изготовлении, и при этом способны выдерживать достаточно серьезные нагрузки. Однако с целью экономии материалов и денег для поемов самонесущих стен используют и более дешевые типы перемычек.

Читайте также: Назначение, маркировка железобетонных ригелей.

Видео: Правильный монтаж железобетонных перемычек:

Перемычки из железобетона | Блог о бетоне

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Содержание статьи:

• 1 Определение
• 2 Назначение
• 3 Виды и маркировка
• 4 Геометрия
• 5 Технология изготовления
• 6 Основные виды
• 7 Опалубка и ее укрепление
• 8 Утепление
• 9 Армирование
• 10 Заливка
• 11 Советы при работе
• 12 Вывод

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.Перемычки должны быть надежными и выполнены качественно.Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.Тип перемычки определяет вес общей конструкции.Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Источник

Перемычка [всестороннее исследование типов перемычек]

Перемычка, предназначенная для поддержки проема в стене, когда между проемом в стене и балкой перекрытия должна быть построена заполняющая стена. В дополнение к этому есть и другие причины наличия перемычек, и они подробно обсуждаются в последней части этой статьи.

Что такое перемычка?

Это структурный элемент?

Ответ: Да/Нет

Основными элементами конструкции являются колонны, балки, плиты, стены сдвига, оголовки свай, сваи и т.д. Эти элементы обеспечивают устойчивость конструкции и передают нагрузку на грунт.

Это самостоятельный элемент, выполненный как

• Оконная перемычка
• Дверная перемычка
• Другие проемы

возле опоры.

Кратко обсудим вышеуказанные типы.

Оконная перемычка

Обычно высота окна не равна высоте от пола до пола. При наличии кирпичной стены на фасаде конструкция над окном (между окном и балкой перекрытия) нуждается в подпорке.

Кирпич нельзя строить непосредственно на оконной раме, если он не предназначен для этого. Как правило, должно быть что-то для поддержки.

Затем строим перемычки.

Он будет действовать как балка и нуждается в конструктивном соединении с опорой, если высота сохраняемой стены достаточно высока.

Меньшая высота подпора, он может опираться на ту же кирпичную стену, как показано на рис. 2.

Однако, когда возникают проблемы с осадкой, здание подвергается боковым нагрузкам и т. д., рекомендуется продолжать перемычки до несущих конструкций .

Дверная перемычка

То же самое, что и для окон. Тем не менее, большинство из них будет построено внутри. Количество элементов снаружи может быть меньше, так как снаружи будет мало дверей.

Те же технические аспекты, которые обсуждались в отношении оконной опоры, могут применяться и в этом случае.

Типы перемычек

В зависимости от характера используемых материалов и их ограничений в строительстве существуют различные категории.

Из всех следующих типов перемычек наиболее широко используемым строительным материалом является бетон.

1. Concrete Lintel
2. Timber Lintel
3. Brick lintel
4. Reinforced brick lintel
5. Steel
6. Stone

Бетонная перемычка или железобетонная перемычка

Несмотря на то, что это бетон, мы всегда использовали арматуру для восприятия растягивающих усилий, вызванных приложенными нагрузками.

Недостаточное армирование может привести к появлению трещин в кирпичной стене из-за чрезмерных прогибов и неравномерного распределения нагрузок.

Использование бетона в качестве строительного материала может быть проще по сравнению с другими типами материалов. Кроме того, очень трудно продолжить перемычку другими материалами.

Балки-перемычки рассчитываются исходя из имеющихся нагрузок и несущего пролета.

Типовые детали подготавливаются на основе деталей проекта, чтобы строительная бригада могла без особых затруднений приступить к строительству. Если известен пролет, можно выбрать расположение перемычки.

В зависимости от типа конструкции перемычки бывают двух типов.

01. Конструкция на всех стенах

Для одноэтажных зданий перемычки предусмотрены на всех стенах и соединены между собой. На рисунке 01 показано расположение продолжающейся перемычки.

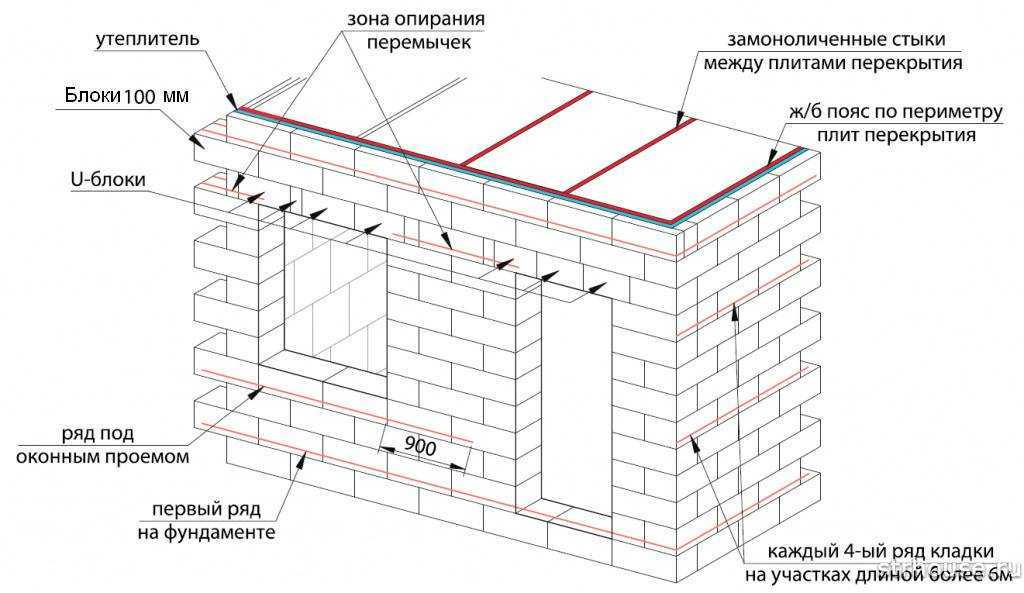

Рисунок 01: Непрерывные перемычки

02. Построены на определенных участках

Другие типы линий более распространены в многоэтажных зданиях. Они предусмотрены только в конкретном проеме, и луч не проходит сквозь стену. Брус упирается в стену. На рисунке 02 показана однопролетная балка-перемычка.

Рисунок 02: Однопролетная перемычка

Использование перемычек является не только причиной для поддержки нагрузок в стенных проемах. Есть много других преимуществ, как упомянуто ниже.

Преимущества перемычек

• Установка и продолжение перемычек на всех стенах в небольших зданиях сведет к минимуму растрескивание стены из-за тепловых расширений, ползучести и усадки, различных осадок конструкций и т. д.
• Особенно в одиночных -этажных зданий вес конструкции большую часть времени распределяется по площади неравномерно. Средняя часть и зона туалета имеют более концентрированную нагрузку, чем периметр, жилая зона и т.д.
• Таким образом, существует возможность другого расчета . Если есть осадки и предусмотрены перемычки, растрескивание стен будет минимальным.
• В большинстве конструкций, в которых не предусмотрены перемычки, распространены щели над окнами/дверями по диагонали.
• Дальнейшее развитие трещин ниже ветров также обычно наблюдается. Этих трещин можно избежать только в том случае, если перемычка будет продолжена вдоль стен.
• Завершение перемычки, как показано на рис. 2, в небольших конструкциях, особенно в одноэтажных зданиях, в долгосрочной перспективе приведет к растрескиванию.
• Наличие перемычек позволяет избежать поперечной устойчивости небольших зданий.
• В случае землетрясения большая часть небольших зданий сильно повреждается из-за отсутствия сырости. Очень трудно улучшить влажность в небольших зданиях. Однако конструкцию можно связать между собой, если предусмотреть перемычки.
• Конструкции, расположенные рядом с зонами затопления, или если есть какие-либо изменения бокового давления из-за давления воды, установка перемычек, соединяющих все стены, повысит их боковую устойчивость.

Типовые детали перемычки

На рисунке 03 показан тип, который можно использовать в строительстве для обеспечения балок перемычки. Размеры и детали армирования согласовываются с конкретным проектом. В частности, нагрузка на перемычку может варьироваться от проекта к проекту. Таким образом, дизайн должен изменяться от проекта к проекту.

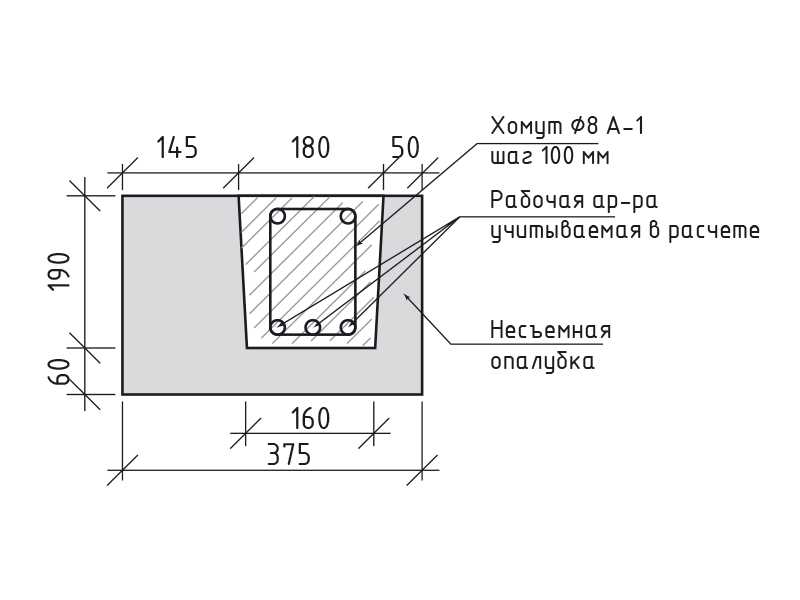

Рисунок 03: Типичная деталь перемычки

Таким образом, перемычки широко используются во всех типах конструкций. В частности, в небольших зданиях, таких как одноэтажные строения, необходимо сделать продолжение перемычек вдоль всех стен, чтобы избежать возможного растрескивания стен.

Деревянная перемычка

Несмотря на то, что древесина является возобновляемым материалом, она не широко используется для поддержки проемов, если только не предъявляются архитектурные требования для придания удивительного эстетического вида.

Однако в старину древесина была наиболее широко используемым строительным материалом. Таким образом, кажется, что в большинстве построек, построенных в эпоху королевства, для поддержки проемов использовалось дерево.

Они использовали более высокую секцию для перевозки грузов, а используемый тип древесины кажется более прочным, поскольку некоторые из них не испортились даже сейчас.

В связи с использованием древесины в качестве строительного материала в этих видах строительства можно выделить следующие ключевые факторы.

• Если кирпичные стены возводятся над ветром/дверью/проемом, деревянная секция должна быть рассчитана на такой вес.
• Кроме того, при проектировании необходимо учитывать тепловое воздействие, чтобы свести к минимуму сжатие и расширение кирпичной стены в этой области.
• Прогибание деревянной доски должно быть максимально ограничено. Уменьшение прогиба по сравнению с указанным в стандартах может стать дополнительным преимуществом в долгосрочной перспективе.
• Поскольку долговечность древесины является одной из основных проблем, можно использовать должным образом обработанную древесину, удовлетворяющую требованиям долговечности.
• Древесина уязвима для огня, чем наши материалы, такие как бетон и кирпич. Если он подвергнется огню, это может привести к обрушению всей конструкции или ее части.
• Выбор древесины должен производиться на основе расчетной огнестойкости здания. Например, здание рассчитано на одночасовую противопожарную защиту, используемый в конструкции брус должен выдерживать нагрузки не менее одного часа.
• Кроме того, неправильная конструкция, например, неправильный выбор размеров для поддержки нагрузок, приводит к серьезным проблемам после завершения строительства.

Кирпичные перемычки

• Кирпич сегодня является одним из наиболее широко используемых строительных материалов. Даже в истории это стало таким же.
• Кроме того, есть/были здания, не ограничивающиеся одним этажом, а имеющие несколько этажей.
• Так почему бы нам не использовать кирпич для поддержки кирпича в проемах.
• Если размеры проема не больше или не превышают 1 м, для несущей нагрузки можно использовать кирпич.
• Кроме того, в современных зданиях можно наблюдать кирпичные плоские или криволинейные опоры. В основном построены для получения привлекательного вида.

• Основным механизмом передачи нагрузки в этих типах конструкций является ноющее действие.
• Для плавного переноса нагрузки на другие помещения по обеим сторонам проема должны быть кирпичные стены.

Армированная кирпичная перемычка

Так как кирпич не может выдерживать растягивающие напряжения, возникающие в середине проема, перемычки сильно разрушаются или трескаются.

Связь между цементно-песчаным раствором и кирпичом со временем также ухудшается. Это также влияет на устойчивость системы к нагрузкам.

Для повышения прочности кирпича на растяжение внутри стены предусмотрена арматура, способная выдерживать растягивающие напряжения.

Как показано на рисунке выше, арматура может быть размещена внутри стены и действует как растягивающий элемент.

Кроме того, сочетание кирпича и бетонной балки также можно идентифицировать как армированную кирпичную перемычку.

Кроме того, арматура, используемая в этих природных работах, будет меньшего размера, например, стержни толщиной 6-10 мм.

Стальная перемычка

Конструкционная используется в строительстве, может использоваться для поддержки проемов в стенах. Как обсуждалось ранее, непосредственно над проемом должен быть конструктивный или неконструктивный элемент, способный нести нагрузку.

Стальные перемычки широкие можно увидеть в стальных зданиях. Впрочем, это можно было наблюдать и в других зданиях.

В общем, когда архитектору нужно внести некоторые изменения в здание, он может использовать сталь в качестве замены других материалов, описанных выше, для поддержки нагрузок.

В современном строительстве есть способы спрятать стальные секции внутри кирпичной стены. Даже в качестве перемычки мы использовали универсальную бему, ее можно скрыть, забетонировав вокруг нее.

Кроме того, когда требуется иметь одинаковую отделку, особенно когда мы используем кирпичи, вырезанные проволокой, возникают трудности с использованием стали. Однако, как показано на рисунке выше, это можно сделать довольно легко.

Внешний вид хороший, структурных дефектов и трещин нет.

Поскольку сталь не является прочным материалом при воздействии окружающей среды, она должна быть надлежащим образом покрыта или защищена от коррозии.

Коррозии стали можно избежать путем нанесения антикоррозионных красок или использования оцинкованной стали.

Каменная перемычка

Необычно использовать камень в качестве конструкционного материала для переноски грузов. Особо растягивающие напряжения не вызывают разрушения этого материала, хотя они очень хорошо реагируют на сжимающие нагрузки.

Однако в древних постройках в качестве конструкционных балок использовались каменные балки. Размеры сечения значительно выше по сравнению с другими типами элементов, используемых для этой цели.

Если мы используем камень в строительстве, следует также учитывать следующее.

• Поскольку камень относительно тяжелее кирпича, при использовании кирпичных стен для поддержки камня большое внимание следует уделить несущей способности кирпичной стены.
• Кирпичные стены должны быть рассчитаны на то, могут ли они выдерживать нагрузки. Кроме того, если кирпичная стена не выдерживает надлежащей нагрузки, со временем она может треснуть.
• Толщина камня может поддерживаться 100 мм на 1000 мм пролета. Однако эти значения сильно зависят от нагрузки на каменную балку.
• Стоимость строительства будет намного выше, чем другие виды строительства.
• Следует обратить внимание на размещение каменной балки в правильном месте из-за большого веса.

Ремонт перемычек

• Кирпичные перемычки : Растрескиваются не только из-за приложенных нагрузок, но и из-за теплового воздействия. Поэтому всегда есть риск растрескивания кирпичных стен. Кроме того, когда кирпичи трескаются, их очень трудно заменить, кроме модификации для увеличения прочности. Существуют разные методы лечения трещин.
  • Инъекция строительных растворов . Можно использовать обычный метод, используемый для нагнетания грунта в бетонные трещины. Кроме того, можно было бы применить определенное давление, чтобы убедиться, что он движется повсюду. Рекомендуется вводить из одного места и давать проникать через стену. Вдоль трещины можно было вставить небольшие трубы, чтобы наблюдать за проникновением и надлежащим образом заполнить ее. Статья, опубликованная в Permagard , содержит информацию о ремонте перемычки.
  • Установка натяжных тросов . Проволока или стержни, вставленные в стену, могут использоваться для передачи растягивающей нагрузки на другую область или распределяться равномерно. На следующем рисунке показано такое расположение, которое можно использовать.

• Древесина : При износе или чрезмерном прогибе рекомендуется заменить древесину, а не ремонтировать ее. Кроме того, необходимо предусмотреть поддержку кирпичной стены во время замены бруса, поддерживающего стену. Кроме того, необходимо убедиться, что такой же упор оказывает брус на кирпичную стену. В противном случае в стене произойдет движение вниз, и в результате стена может треснуть.
• Сталь: Долговечность стали – вопрос спорный. Если используется сталь, всегда следует быть начеку, и в качестве метода ремонта следует проводить периодическое техническое обслуживание. Кроме того, когда он сильно поврежден, его можно заменить, как обсуждалось в случае с древесиной.
• Камень: Это не пластичный материал. Его выход из строя может быть необратимым. Поэтому во время строительства необходимо разместить соответствующую секцию, способную выдержать нагрузку. Однако кирпичные стены могли растрескиваться из-за приложенных к ним высоких сосредоточенных нагрузок. Кроме того, растрескивание также отрицательно влияет на жесткость камня. Метод ремонта, который может быть применим к кирпичным стенам, как обсуждалось выше, применим.

Что означает перемычка? (Определение, использование, свойства, типы)

Перемычка является общей частью зданий. Всякий раз, когда мы хотим создать проем, такой как двери и окна в здании, мы используем перемычки над окнами, двери, как проемы, как простое решение для поддержки веса над проемом.

Несмотря на то, что конструкция перемычки проста и широко используется, мы здесь для теоретического определения перемычки. Кроме того, в этой статье мы представили 6 типов перемычек и кратко их обсудили, чтобы дать вам представление. Почему это важно? Это поможет вам выбрать лучший тип перемычки для ваших строительных работ и даст вам возможность ответить что такое перемычки.

Перемычка представляет собой один из типов балок, который предназначен для поддержки указанной выше стены или материала перегородки, когда проемы, такие как двери, окна и т. д., необходимы для обеспечения конструкции здания.

Ниже приводится определение перемычки Merriam-Webster для понимания значения перемычки.

Плоская горизонтальная балка, перекрывающая пространство между двумя опорами.

Определение Merriam-Webster

Перемычка — американское слово. В британском английском это называется lintol. Так что не путайте. Перемычка и линтол — это одно и то же.

Балка-перемычка представляет собой горизонтальный второстепенный конструктивный элемент. Чаще всего используется над проемами окон, дверей, порталов, каминов и т. д.

Строительный материал для перемычек

Для изготовления перемычек можно использовать различные строительные материалы. Некоторые материалы перемычек перечислены ниже

• Армированный цементобетон (RCC)
• Камень
• Дерево/древесина
• Бамбук
• Сталь

Для чего используется перемычка? Использование или функции перемычек

Ниже приведены области применения перемычки:

• Основная функция перемычки состоит в том, чтобы воспринимать нагрузки, исходящие от стены непосредственно над проемом, и передавать их на боковые стены или опору из каменных столбов.
• Перемычка также служит защитой для окон и дверей.
• Непрерывные перемычки могут обеспечивать поддержку каменных конструкций от боковых нагрузок, таких как ветер или землетрясения.
• Дымоход над каминами может поддерживаться перемычками.
• Перемычку можно использовать в качестве опоры для элементов навеса.
• Можно улучшить архитектурную красоту здания, выбрав декоративные перемычки. Архитектура перемычки была бы хорошим поводом для беспокойства.
• Перемычки могут поддерживать небольшое расстояние пути. Его можно было бы назвать перемычкой.

Свойства перемычки

Ниже приведены основные свойства строительной перемычки:

• Балка перемычки обычно заканчивается в каменной стене. Иногда они заканчиваются в столбцах.
• Перемычки должны поддерживаться на каждом конце. Они должны быть достаточно расширены, чтобы опорная кладка была нагружена в пределах допустимого напряжения. 100 мм — это минимальная длина подшипника.
• Перемычки передают переносимый ими вес на каменные стены.
• Ширина перемычки остается такой же, как и ширина несущей стены.
• Перемычка также может использоваться как оживляющий композиционный элемент.

Руководство по строительству перемычки

Рекомендации по проектированию перемычки указаны в нормах проектирования. Перед строительством перемычки необходимо следовать действующим нормам страны. Ниже приведены некоторые общие рекомендации, которые могут различаться в разных кодах. Настоятельно рекомендуется следовать кодексу, применимому в вашей стране, а не этому руководству.

• Минимальная длина подшипника должна быть 100 мм.
• Пролет перемычки над проемами не должен превышать 3,5 м.
• Все бетонные перемычки должны быть усилены.
• Арматурные стержни бетонной балки перемычки должны выходить более чем на 600 мм за край проема и входить в опоры перемычки.

В то время как древесина все еще используется в строительстве домов, более тяжелые материалы, например, блоки, бетон и камень, также могут использоваться, особенно в случае бизнес-структур и частных многоквартирных домов. Таким образом, использование стальных перемычек с перемешиванием становится все более известным. В зависимости от стоимости и наличия материалов для строительства перемычек используются разные материалы. По элементам выработки перемычки классифицируют на следующие виды:

1. Деревянная перемычка
2. Каменная перемычка
3. Железобетонная перемычка
4. Кирпичная перемычка
5. Армированная кирпичная перемычка
6. Стальная перемычка

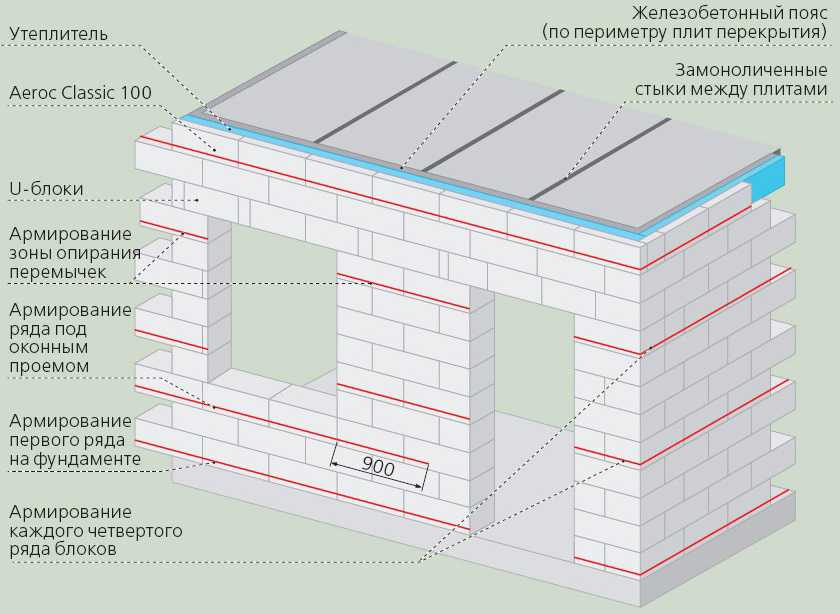

900

Какую из этих перемычек следует использовать для вашего строительного проекта?

Ответ решать вам. Но чтобы помочь вам определиться, ниже приводится краткое описание этих шести типов перемычек.

Деревянная перемычка

Деревянная перемычка или деревянная перемычка – это самый выдержанный вид перемычки. Они в основном используются в холмистой местности, где есть доступ к древесине. Но на открытых территориях использование древесины ограничено из-за значительной стоимости и доступности современных материалов. Если необходимо наличие более крупных перегородок, деревянная перемычка делается из двух деревянных частей, максимально избегаемых с помощью деревянных разделительных частей. Иногда деревянные перемычки усиливаются за счет установки пластин из мягкой стали вверху и внизу; такие перемычки называются перемычками с перемычками. У него есть и другие недостатки —

• Менее прочный.
• Древесина, будучи горючей, уязвима для огня.
• Эти перемычки обычно имеют слабую конструкцию.
• Без соответствующей вентиляции древесина обречена гнить.

Каменная перемычка

В качестве перемычки можно использовать прямоугольные куски камня. Этот тип перемычки в основном используется в этой области, где камень в изобилии доступен. Если длина проема велика, к тому времени в любом случае соединяются два куска дерева, чтобы дать перемычке все, что считается проемом. Их просто используют в горных постройках из-за слишком большого веса и отсутствия других материалов для их строительства. Его использование неразрывно связано с конструкциями из каменной кладки. Каменные перемычки должны использоваться в соответствии с пониманием характерных слоев. Толщина каменной перемычки является важным фактором в ее конструкции. Как правило, толщина принимается равной 4 см. На 30 см длины пролета и минимальной толщины должно быть 8 см. Такая перемычка будет прочной и прочной. Есть несколько неудобств и с каменной перемычкой.

• Высокая стоимость и, во-вторых, неспособность выдерживать чрезмерное поперечное напряжение.
• Из-за слабой прочности на растяжение они не используются в зданиях, где конструкция подвергается вибрационным нагрузкам.
• Их сложно развернуть в городах, так как транспортировка — очень сложная задача.

Железобетонная перемычка

В настоящее время очень распространены железобетонные перемычки. В этом типе армирование используется для решения проблемы низкой податливости бетона. Они развиваются в современных структурах. Они подходят для больших нагрузок и больших пролетов. Их толщина держится в районе 8 сантиметров на каждый метр. Перемычки из железобетона могут быть сборными или отлитыми на месте. Как правило, сборные железобетонные перемычки используются, когда пролет перемычки меньше. Ширина перемычки должна быть равна ширине стены. Глубина перемычки балки зависит от длины пролета и величины нагрузки.

Бетон, хотя и прочен при сжатии, неустойчив к растяжению, поэтому в нижней части используются основные арматурные стержни, чтобы противостоять растягивающему напряжению. Половина этих стержней изогнуты на концах. Стремена сдвига предусмотрены, чтобы противостоять напряжению сдвига. Как правило, цемент, песок и заполнители смешивают в соотношении 1:2:4, чтобы получить цементно-бетонный раствор. У этой перемычки есть несколько преимуществ:

• Они прочные, жесткие и прочные.
• Перемычка железобетонная обладает огнеупорными свойствами.
• Они экономичны и просты в изготовлении. №
• Основным преимуществом ж/б перемычек является их адаптация к любому размеру и форме.

Кирпичные перемычки

Кирпичные перемычки изготавливаются из твердого, хорошо обожженного кирпича первого сорта. Он может быть сформирован в виде кирпичей на торце, кирпичей на краю и рядовых кирпичей, уложенных горизонтально над отверстиями. Этот тип перемычки используется при небольшом проеме (менее 1 м) с небольшими нагрузками. Их глубина варьируется от 10 см (толщина одного кирпича) до 20 см в зависимости от пролета. Кирпичи с крестовинами, заполненными раствором, обладают большей устойчивостью к сдвигу в торцевых соединениях, чем стандартные блоки.

Перемычки из армированного кирпича

Тяжелые нагрузки и большая длина пролета являются проблемой для кирпичных перемычек. Их можно преодолеть, используя арматурные стержни. Таким образом, перемычки из армированного кирпича обеспечивают большую поддержку, чем перемычки из кирпича. Глубина армированных кирпичных перемычек равна 10 см. или кратно 10 см (или толщине одного кирпича). Расположение кирпичей должно быть таким, чтобы между соседними кирпичами оставалось достаточно места по длине для вставки стержней из мягкой стали в качестве арматуры. После установки стержней оставшийся зазор заполняется цементным раствором 1:3. В качестве вертикальных хомутов на каждом 3-м вертикальном стыке используются стержни толщиной 6 мм. В качестве основного армирования используются стержни толщиной 8-10 мм, расположенные внизу.

Стальные перемычки

Стальная перемычка может быть подходящей, когда наложенные друг на друга нагрузки велики, а открытые зазоры значительны. Стальные перемычки предпочтительнее, когда глубина перемычки играет существенную роль, поскольку проектировщик не может игнорировать глубину железобетонных перемычек из-за больших нагрузок. Эти перемычки состоят из секций швеллера или балок из катаной стали или секций швеллера, используемых по отдельности или в комбинации из двух или трех блоков. В зависимости от требований перемычка может состоять из одной секции или комбинации двух или более. Единственная стальная балка либо заделана в бетон, либо облицована камнем, чтобы сохранить ту же ширину, что и стена. Комбинация из двух или более блоков размещается рядом и удерживается на месте с помощью трубчатого сепаратора. Облегчение водой проводится в любом случае в течение десяти дней. У него много преимуществ:

• Стальные перемычки можно использовать для более тяжелых нагрузок на более выступающие перегородки без необходимости замены или усиления.
• Они не подвержены ржавчине, эрозии или деформации.
• Стальные перемычки более практичны и менее трудоемки.



Часто задаваемые вопросы

В чем разница между перемычкой и балкой?

Перемычка и балка являются горизонтальными элементами здания. Член идентифицируется между этими двумя именами на основе его функции.

перемычка поддерживает только вес стены над проемами и передает нагрузку только на стены.

В то время как балки несут постоянную и динамическую нагрузку от плиты. Затем эти нагрузки передаются на опорные колонны. Также балки выступают в роли элементов диафрагмы.

Что означает дверная перемычка?   Что такое дверная перемычка?

Горизонтальная балка, расположенная поперек дверного проема и несущая нагрузку конструкции над ней, называется дверной перемычкой.

Вам нужна перемычка над окном?

Если между окном и несущими балками существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном. Оконные перемычки также могут защитить оконную раму от повреждений.

Что такое оконная перемычка?

Горизонтальный конструктивный элемент, установленный над окном для поддержки кирпичной стены над ним, называется оконной перемычкой.

Когда Вам нужна замена перемычки гаражных ворот?

Замена перемычки гаражных ворот обычно не рекомендуется, если только сама дверь не сильно повреждена. Если гаражная дверь лишь слегка погнута или имеет маленькое отверстие, то может потребоваться только новая перемычка. Если ворота гаража сильно повреждены, единственным выходом может быть установка новой двери.



Это еще не все!!!!!!

Вот список статей о перемычках на нашем сайте

• Что такое перемычка? Типы перемычек
• Назначение перемычек
• Функции перемычек
• Расчетные нагрузки перемычек

Скоро появятся новые статьи о перемычках…



Вам нужна перемычка над окном?
Если между окном и несущей балкой наверху существуют кирпичные стены или другие тяжелые ненесущие элементы, над окном обязательно должна быть перемычка. Эта оконная перемычка будет распределять нагрузки на каменную стену рядом с окном.
