пример, чертежи, правила и частые ошибки

Содержание статьи

1 Принцип работы арматуры в перекрытии
2 Пошаговая инструкция
- 2.1 Подготовка
- 2.2 Укладка армокаркаса
3 Пример армирования плиты перекрытия дома 6 х 6 м
4 Примеры чертежей
5 Типичные ошибки армирования плиты перекрытия
- 5.1 Проект армирования плиты перекрытия
- 5.2 Брак при изготовлении
- 5.3 Методы контроля
6 Практические рекомендации

Использование технологий армирования для монолитных плит перекрытий в малоэтажном жилищном строительстве – обязательное условие. Бетон и металл в монолитных конструкциях взаимно дополняют друг друга. Бетон защищает арматурные стержни и обеспечивает прочную поверхность перекрытия. Арматура принимает конструктивные нагрузки и защищает бетонный слой от разрушения.

В итоге строение получает прочное и долговечное перекрытие. Для усиления его прочности и устойчивости, помимо опорной арматуры в конструкции предусмотрен венец, соединяющий устраиваемый каркас с концами арматуры стен, колонн, балок, пилонов.

В армировании применяются металлические пруты диаметром 6-25 мм из гладкой (АI) или ребристой (АIII) стали. Конкретные параметры указываются в чертежах, схемах и спецификациях армирования.

Принцип работы арматуры в перекрытии

Монолитные конструкции наиболее часто применяются в устройстве различного рода балок. Перекрытие – это та же балка, но более широкая и тонкая. Расчёт такой конструкции осуществляется в сечении по заданному пролёту. Верхняя часть плиты в пролёте сжимается. Нижняя часть растягивается. Воспринимающий нагрузку нижний армирующий стержень не позволяет плите разрушиться. Над опорами всё работает наоборот. Если опирание плиты на опоры не защемляется, то растяжение над ней незначительное.

Задача проектировщиков и исполнителей армирования плиты перекрытия: вовлечение в работу большей части конструкции для обеспечения противодействия малейшей деформации. Это общий упрощённый принцип работы армокаркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно для качественного изготовления каркаса перекрытия в небольшом частном доме.

Пошаговая инструкция

Подготовка

Начальный этап – осмотр арматуры перед приобретением. Обычно она уложена в пачки с товарными бирками. На них указывается марка, вес и диаметр, номер партии, плавка и другие данные. В случае, когда материал приобретается без наличия проекта, нужное количество металла приобретается по весу из расчёта 80-100 кг на кубический метр монолитного перекрытия.

В процессе работы обязательно будут отходы, останутся обрезки, поэтому материал приобретается с запасом примерно в 10%. Если по каким-то соображениям планируется использовать арматуры больше указанной нормы, то это предполагает избыточность, нерациональность армирования плиты.

Стержни должны быть ровными, без явных изломов и замятий, без выраженных проявлений ржавчины в виде «хлопьев», небольшой налет ржавчины допустим.

В состав каркаса входят продольные и поперечные стержни, изделия специального назначения. Наиболее эффективно арматура работает при оптимальном расположении верхней и нижней сетки каркаса, — они должны находиться в толще бетона максимально близко соответственно к верху и низу конструкции. Иначе: армокаркас должен плотно обжиматься бетоном, имея достаточный внешний защитный бетонный слой. Контроль толщины защиты снизу и сбоку бетонного слоя обеспечивается монтажом типовых пластиковых фиксаторов.

Они изготавливаются в различных вариантах по назначению, например, для установки на основание из песка и щебня или для фиксации бетонного слоя по боковым поверхностям опалубки. Не стоит подкладывать под арматуру различные кирпичики или камешки, если имеется возможность применить недорогие изделия для фиксации.

Нужное расстояние между сетками обеспечивается установкой «лягушек», – самодельных изделий из 10 мм периодического профиля.

Укладка армокаркаса

К месту ведения работ подаётся уже нарезанная по размерам арматура. Установка армокаркаса в перекрытии производится примерно по следующей схеме:

Раскладываются по кратчайшему расстоянию от одной опорной стены к другой все поперечные стержни. На них укладываются продольные стержни с шагом примерно 3 м, связываются все точки пересечения. Получается как бы эскиз нижнего слоя.
Далее устанавливаются все продольные стержни нижнего ряда с нужным либо проектным шагом. Фиксация проволокой выполняется через каждые два пересечения. Необходимости связки в каждом узле нет, так как проволока не выполняет никаких иных функций в работе каркаса, кроме фиксации арматуры в заданном положении. Сварка не применяется по нескольким причинам: высокая температура ослабляет стержни и может повредить опалубку, а сам процесс трудоёмкий и длительный.
Связывание прутов выполняется с помощью специальных крючков. Это простейшее приспособление используют не только самодеятельные строители, но и профессиональные монолитчики. Автоматические пистолеты для вязания используются только при больших объёмах работ. Кстати, применение различного рода приспособлений для шуруповёрта при связывании арматуры говорит не о продвинутости исполнителя работ, а, скорее, о его непрофессионализме.
При недостаточной длине, стержни между собой соединяются с перехлёстом, длина которого должна быть в диапазоне от 30 до 40 диаметров стержня, выполняется не менее трёх узлов вязки. Перехлесты в соседних рядах разносятся на разные стороны.

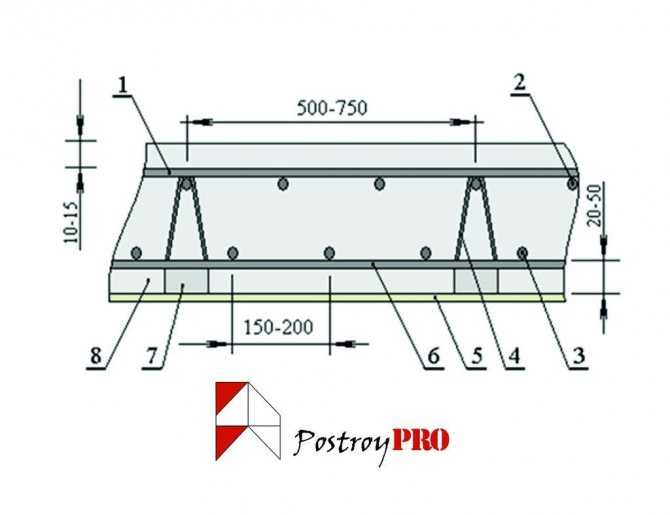

После полного устройства нижней сетки устанавливаются «лягушки». Шаг монтажа рассчитывается под человека весом примерно 90 кг, — он должен передвигаться по сетке без её прогибов. Для работы без проекта применяется стандартное решение: шаг 80х80 см, при арматуре 12 мм и ячейке 20 см. Лягушки выставляются по единой линии.
«Лягушка»
Направляющий стержень прокладывается по «лягушкам» как можно точнее над нижним арматурным стержнем.
Между уложенными направляющими укладываются арматурные стержни без фиксации в количестве, равном числу соответствующих нижних стержней.
Далее на нижнюю сетку укладываются дополнительные изделия в соответствии с проектом. Это могут быть выпуска, П-образки, арматура усиления проёмов, каналы коммуникаций, гильзы и другие элементы.
На направляющие укладывают с фиксацией на всех пересечениях арматуру верхней сетки, — лучше, если пруты будут расположены точно над нижней арматурой.
Затем крючками поднимаются уложенные без фиксации стержни, — и подвязываются к верхней арматуре через каждые два пересечения.
На последнем этапе собранный каркас приподнимается с помощью монтажных ломиков, под него устанавливаются фиксаторы.

Технические сложности у исполнителей часто возникают при поднимании стержней, положенных без связки на нижнюю сетку. Для этой операции требуются определённые навыки. Затем из конструкции вычищается мусор, проводится контрольный замер защитных слоёв и других параметров. После чего каркас готов к приёму бетона.

Пример армирования плиты перекрытия дома 6 х 6 м

Толщина перекрытия из монолитного бетона рассчитывается из соотношения 1 к 30 по отношению к длине пролёта. Если величина пролёта превышает 6 м – расчёт нагрузок должны производить специалисты. Поэтому можно рассмотреть устройство армирования для дома с перекрытием 6 х 6 м, — для таких параметров можно воспользоваться стандартными решениями:

Арматуру используем с периодическим профилем марок A-III, А400 или А500.
Под пролётом понимается расстояние между стенами, на которые опирается перекрытие. Если она прямоугольная, то пролёт рассчитывается по короткой стороне.
Укладываем нижний ряд арматуры вдоль пролёта, диаметр стержней 12 мм. Так как параметры дома 6 х 6 указываются по осям, — длина стержней составит 6 м каждый для кирпичного (каменного, монолитного) дома. Если стены выполнены из пористых блоков, то нахлёст армосетки на стены должен быть не менее 20 см. Рассчитываем по кирпичным стенам. Расстояние между параллельной арматурой для всех слоёв сетки – 20 см.
Подкладываем под него фиксаторы-сухарики высотой 30 мм, обеспечивая нижний защитный бетонный слой.
Следующий ряд – нижний поперечный, диаметр тот же.
Связываем проволокой диаметром 0,8 — 1,4 мм по всем пересечениям.
На нижнюю сетку устанавливаются разделители сеток. Их можно сделать самостоятельно из аналогичной арматуры. Шаг подставок также произвольный, — верхняя сетка не должна провисать при воздействии на неё веса человека. После окончательного монтажа каркаса можно будет добавить подставки при необходимости.
На разделители укладывается верхняя поперечная арматура и связывается с ними.
Далее — верхний слой арматуры вдоль пролёта. Диаметр стержней – 8 мм. Связывается на всех пересечениях.
В торцах каркаса по каждому ряду устанавливаются П-образные изделия из арматуры, связывающие в единую конструкцию верх и низ каркаса.

Таким образом, на устройство армирования монолитного перекрытия понадобится:

арматура диаметром 12 мм – 372 м;
на верхнюю сетку – арматура 8 мм – 372 м;
на изготовление разделителей сетки и П-образных элементов потребность арматуры 8 мм составляет примерно 10 % от общей длины всех стержней – 75 м.

Изготовить дополняющие элементы каркаса можно самостоятельно с помощью простейшего трубогиба, либо купить как готовые изделия. Пересчитать длину на вес можно по таблицам, а также при приобретении арматуры, она реализуется на вес. Усиление основной сетки для монолитной плиты 6 х 6 м , как правило, не требуется.

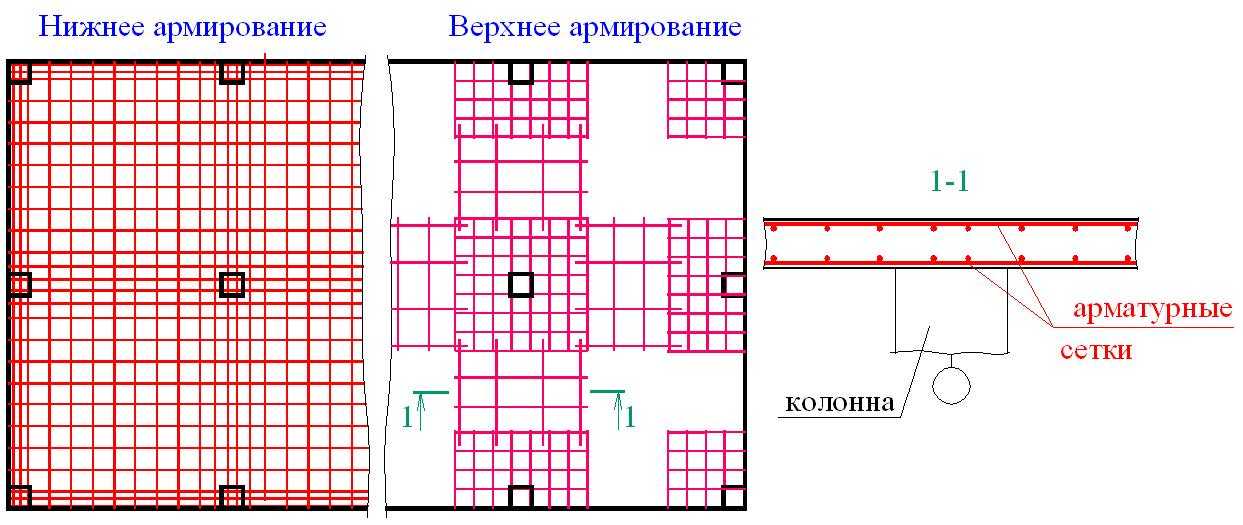

Примеры чертежей

Типичные ошибки армирования плиты перекрытия

Наиболее распространённая причина ошибок в армировании монолитных перекрытий – самонадеянность и некомпетентность индивидуальных застройщиков. Самостоятельное выполнение данного вида строительных работ без профессиональных знаний вполне возможно, но определённый багаж знаний исполнителю всё же необходим. Недостаточно качественное армирование встречается и в работе подрядчиков. Причины аналогичны: некомпетентность, невнимательность, работа «по старинке», без учёта конкретных условий строительства.

Проект армирования плиты перекрытия

Задача инженерного расчёта арматурного каркаса: обеспечение работоспособности создаваемого перекрытия и предоставление исчерпывающей информации по его изготовлению. Форма общего проекта железобетонной конструкции нормируется, состоит из ряда обязательных составных частей:

Спецификация. Представляет собой полный список металлических деталей, необходимых для устройства армирования. В документе указываются характеристики, марки, классы, геометрические и иные параметры арматурных стержней, а также их требуемое количество.
Чертежи с достаточной и понятной детализацией для определения предназначенного каждому стержню места в арматурном каркасе.
Указания по размещению армокаркаса в плане создания защитного слоя для защиты металла от коррозии.
Данные по размещению закладных деталей и расчёты для их изготовления.

Разумеется, проект главная и необходимая часть для выполнения качественного армирования плиты, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.

Брак при изготовлении

Прежде чем приступить к раскладке арматуры в опалубке, исполнитель изучает проект либо составляет собственную схему устройства каркаса, исходя из собственных навыков и опыта. Несколько вариантов типичных ошибок:

Самодеятельные строители чаще ошибаются, стремясь максимально «усилить» конструкцию, это приводит не только к ненужным затратам, но и снижает её качество. Например, при слишком «густой» сетке невозможно максимально уплотнить бетонную смесь.
Недостаточно прочный каркас под воздействием бетонной смеси может сместиться при укладке.
Характеристики железобетона снижаются при неточном размещении рабочих арматурных стержней или произвольным изменением марки арматуры.
Частая ошибка – неправильно подобранная величина защитного слоя арматуры.

Перечисленные ошибки и большой ряд иных возможных дефектов могут стать причиной:

дополнительных расходов по усилению конструкции;
ограничений по эксплуатации перекрытия с изменением допустимых нагрузок;
демонтажа конструкции.

Методы контроля

Достаточно часто при строительстве небольших частных домов проект армирования отсутствует. Застройщик всецело полагается на опыт и знания привлеченных строителей, либо полностью уверен в своих строительных способностях.

Но ошибки случаются, в том числе и у профессионалов, — именно поэтому при возведении значимых объектов составляется документ по «приёмке скрытых работ». К «скрытым» относится и армирование, потому что каркас впоследствии заливается бетонным слоем. Но сам с собой такой акт застройщик не составляет, а нанятые для устройства перекрытия разовые исполнители подобные обязывающие документы не подписывают.

Допустим, что перекрытие получилось достаточно прочным, но сомнения в качестве этой ответственной конструкции имеются. В этом случае применяются методы неразрушающего контроля, которыми можно проверить:

марку прочности монолитного перекрытия;
точное место размещения арматурных стержней и прутов с их параметрами;
уровень поражения арматуры коррозией;
однородность бетонного слоя с наличием или отсутствием в нём технологических дефектов.

Методы проверки эффективны, но затратны, поэтому важно выполнить работы по армированию правильно и ответственно.

Практические рекомендации

На рынке строительных материалов представлено много вариантов готовой сетки для армирования. На первый взгляд – оптимальное решение для быстрого создания армокаркасов перекрытий. Но применение готовых сеток неизбежно приводит к увеличению стыков арматурных полотен, что, в свою очередь, приводит к снижению общей прочности конструкции.

Кроме того, стыковка сеток производится внахлёст, — а это приводит к перерасходу материала и увеличению стоимости перекрытия. Сварка сетки, выполненная в заводских условиях точечным методом, приводит к незначительному, но всё же снижению прочности каркаса.

Реализация арматуры производится на вес, поэтому застройщику нужно научиться пересчитывать материал из мер длины в меры веса. При составлении схемы раскладки арматуры следует учитывать, что максимальная длина выпускаемых промышленностью стержней составляет 11,75 м.

Металл – достаточно дорогой материал. В стремлении удешевить строительство, некоторые застройщики стали использовать композитную арматуру для перекрытий.

Но не стоит забывать, что перекрытия относятся к ответственным конструкциям, а использование композитных изделий пока не достаточно проверено в практическом строительстве. Кроме того, экономия материала при замене металла композитом незначительна: композитные стержни всегда больше диаметром заложенных в проекты стержней из металлической арматуры.

Плиты перекрытия армирование: схемы и примеры

Содержание

Что такое армирование монолитной плиты
Как правильно армировать – требования по усилению бетонной плиты
Дополнительное армирование перекрытий – достоинства и слабые стороны
Какой используется материал для изготовления усиленных элементов перекрытия
Рассчитываем монолитную плиту под увеличенную нагрузку
Как рассчитывается толщина бетонной плиты
Подсчет количества рядов арматурных прутьев
Конструкция и чертеж верхнего перекрытия
Дополнительное армирование плит перекрытий – подготовительные мероприятия
Пример армирования монолитной плиты перекрытия
Как армировать плиту перекрытия – пошаговая инструкция
Подводим итоги
Похожие статьи:

Любое здание возводится с использованием бетона. Для усиления применяют проволочную сетку или арматурный каркас. Распространены монолитные перекрытия, для формирования которых выполняется заливка бетонным раствором опалубки, установленной между несущими опорами. Для повышения нагрузочной способности нужно усилить бетонную плиту. Для этого выполняется дополнительное армирование плит перекрытий, которое должно соответствовать требованиям проекта. Важно выполнить расчеты с учетом расстояния между стенами, подобрать количество и диаметр армирования.

Что такое армирование монолитной плиты

Распространенным элементом жилых и производственных зданий является монолитное перекрытие, для усиления которого применяют арматуру большого диаметра. Для соединения элементов арматурной решетки или пространственного каркаса не рекомендуют использовать сварку, ослабляющую конструкцию. Места соединения стержней необходимо связывать отожженной проволокой. Часть монолита, укрепленная арматурой, способна воспринимать значительные нагрузки. Армирование перекрытия – это комплекс мероприятий по усилению бетонной конструкции.

Наиболее используемым перекрытием при строительстве индивидуальных малоэтажных строений являются железобетонные изделия

~~пруток из нержавейки~~

Последовательность действий следующая:

Вначале разрабатывают проект и выполняют расчет армирования, учитывающий размеры перекрытия, величину действующих усилий. На основании расчетов разрабатывается схема усиления.
После подготовки щитов опалубку устанавливают между капитальными стенами. При монтаже опалубочной конструкции устанавливают опорные элементы, повышающие нагрузочную способность опалубки.
Далее нарезают заготовки, связывают каркас и устанавливают в щитовую опалубку. Изготовление и сборку металлоконструкции выполняют согласно предварительно разработанной проектной документации.
На завершающей стадии осуществляется заливка в опалубку бетонного раствора. После бетонирования уплотняют сформированный бетонный массив. Для нормального набора твердости бетон периодически увлажняют.

При разработке схемы усиления бетонной плиты предусматривается установка дополнительных стальных прутков в проблемных участках:

в зонах контакта монолитной плиты с опорными колоннами, капитальными стенами и арочными конструкциями;
в местах сосредоточения усилий, связанных с установкой отопительных приборов, тяжелой мебели или массивного оборудования;
по контуру выходных проемов на верхние этажи, а также вокруг отверстий для вентиляционных магистралей и дымоотводящих труб;
в центральной части бетонной плиты, которая является одним из наиболее ослабленных участков перекрытия.

Для предотвращения коррозионных процессов арматурная решетка располагается на специальных подставках внутри бетонного массива, не доходя до поверхности 30-40 мм. С учетом этого фактора подбираются длины прута и обеспечивается неподвижность силовой конструкции при бетонировании. Владея технологией армирования несложно обеспечить повышенные прочностные свойства бетонного перекрытия, а также его продолжительный ресурс использования.

Расчет толщины армирования перекрытия зависит от его длины

Как правильно армировать – требования по усилению бетонной плиты

[adsense1]

Армирование монолитной плиты перекрытия – ответственный процесс, к выполнению которого предъявляется комплекс требований.

При выполнении работ по формированию усиленной железобетонной конструкции перекрытия соблюдайте следующие рекомендации:

используйте для соединения стальных прутков вязальную проволоку диаметром 1,2-1,6 мм. Использование электрической сварки недопустимо в связи с нарушением структуры металла в местах соединения;
обеспечьте требуемую толщину бетонного массива перекрытия по отношению к расстоянию между капитальными стенами. Толщина железобетонной конструкции в 30 раз меньше расстояния между опорами. При этом минимальная толщина плиты составляет не менее 15 см;
производите укладку элементов металлического каркаса с учетом размеров перекрытия по вертикали. При минимальной толщине плиты укладка арматуры выполняется одним слоем. При толщине больше 15 см выполняйте усиленное армирование двумя слоями;
используйте для заливки в опалубку бетонную смесь с маркировкой М200 и выше. Бетон данных марок обладает хорошими эксплуатационными характеристиками, способен воспринимать значительные нагрузки и отличается доступной ценой;
применяйте для изготовления стальной решетки арматурные прутья диаметром 0,8-1,2 см. При выполнении армирования двумя слоями используйте увеличенный размер сечения металлопрофиля в нижнем ряду. Возможен вариант использования покупной сетки;
сооружайте опалубочную конструкцию из строганых досок или влагозащищенной фанеры. Тщательно герметизируйте стыковые участки. Для усиления опалубки применяйте деревянные столбы диаметром до 20 см или металлические стойки телескопического типа.

Соблюдение указанных требований при выполнении мероприятий по армированию обеспечит прочностные характеристики сооружаемого перекрытия.

Армированная платформа, выполненная с учетом технологических тонкостей, прослужит не один десяток лет

~~нержавеющий круг~~

Дополнительное армирование перекрытий – достоинства и слабые стороны

[adsense2]

Необходимость усиления бетонных перекрытий связана с характеристиками бетона. Бетонный массив способен воспринимать повышенные сжимающие нагрузки, однако восприимчив к растягивающим усилиям и влиянию изгибающих моментов. Бетон не способен самостоятельно демпфировать нагрузки и требует дополнительного армирования. Для компенсации растягивающих усилий и сохранения целостности железобетонных конструкций выполняется дополнительное армирование плит перекрытий.

Бетонная плита, прочность которой увеличена за счет дополнительного армирования, — надежная конструкция, отличающаяся рядом достоинств. Основные преимущества:

продолжительный ресурс эксплуатации. Благодаря увеличенному запасу прочности, срок использования усиленной железобетонной конструкции исчисляется десятилетиями;
отсутствие стыковых швов, а также гладкая поверхность потолков и полов. Отсутствует необходимость в выполнении дорогих и трудоемких отделочных работ;
уменьшенная масса монолитной конструкции перекрытия по сравнению с покупными железобетонными панелями. Это значительно снижает нагрузку на фундаментное основание;
повышенные прочностные характеристики. Сочетание свойств стальной арматуры и бетона позволяет повысить прочность основания и обеспечить его целостность при повышенных нагрузках;
увеличенная надежность железобетонной конструкции. Устойчивость к воздействию нагрузок, действующих в различных направлениях, достигается за счет армирования. Усиленные перекрытия способны воспринимать от 0,5 до 0,8 т на каждый квадратный метр поверхности;
пожарная безопасность. Использование негорючих стройматериалов обеспечивает огнестойкость конструкции. Плита способна длительное время сохранять целостность под воздействием повышенной температуры и открытого огня;

Такая конструкция весит заметно ниже по сравнению с готовыми железобетонными плитами, однако, на ее прочность данный фактор не влияет

~~арматура стальная~~

уменьшенный объем затрат по сравнению с использованием для формирования перекрытий стандартных панелей. Расходы на сооружение монолитного перекрытия существенно меньше по сравнению с аналогичной конструкцией сборного типа;
отсутствие необходимости в использовании специальной грузоподъемной техники и такелажной оснастки. Для формирования монолитной плиты не требуется подъемный кран;
равномерная передача усилий от монолитной плиты на несущие стены строения или опорные колонны. В результате выравнивания нагрузок снижается вероятность образования трещин.

Среди остальных достоинств следует отметить возможность заливки перекрытия нестандартной конфигурации. Это позволяет возводить строения различного уровня сложности с нестандартной планировкой. Серьезным плюсом является возможность выполнять межэтажные проемы и коммуникационные отверстия на этапе бетонирования.

Наряду с достоинствами имеются также и слабые стороны:

повышенная трудоемкость выполнения мероприятий по сборке арматурного каркаса;
увеличенная продолжительность процесса гидратации цемента и, соответственно, набора бетоном эксплуатационной прочности.

Профессиональные строители часто отдают предпочтение монолитным перекрытиям, которые наряду с указанными преимуществами устойчивы к воздействию повышенной влажности и надежно звукоизолируют помещение.

Какой используется материал для изготовления усиленных элементов перекрытия

[adsense3]

Для формирования усиленных перекрытий необходимы следующие стройматериалы:

бетонная смесь, изготовленная на основе цемента М300, мелкого песка и среднефракционного щебня;
стальные прутки с рифленой поверхностью, изготовленные из арматурной стали класса А4.

Платформа находит свое применение для перекрытия большепролетных и сильно нагруженных конструкций

~~нержавеющий круг~~

Также потребуются следующие материалы, инструменты и оборудование:

отожженная проволока для соединения арматурных стержней;
специальное приспособление для связывания арматуры;
влагостойкая фанера или доски для изготовления опалубки;
оснастка для изгибания арматурных заготовок;
болгарка или специальные кусачки для резки стержней.

Не забудьте подготовить рулетку, с помощью которой выполняются необходимые замеры.

Рассчитываем монолитную плиту под увеличенную нагрузку

[adsense4]

Расчет цельной железобетонной плиты выполняется на основании предварительно разработанной схемы с учетом требований строительных норм и правил.

По результатам расчетов определяются следующие характеристики:

толщина железобетонного перекрытия;
сортамент арматуры и количество рядов усиления.

Остановимся отдельно на каждом виде расчетов.

Как рассчитывается толщина бетонной плиты

[adsense5]

Толщину формируемой железобетонной конструкции перекрытия определяйте по следующему алгоритму:

Произведите замер расстояния между несущими стенами.
Разделите полученную величину на 30.
Умножьте результат на коэффициент запаса, равный 1,2.

Например, для строения с расстоянием 600 см между капитальными стенами толщина плиты составит: 600:30х1,2=24 см. При проектировании нагруженных конструкций желательно доверить выполнение расчетов специалистам, которые учтут все нюансы.

Монолитная плита не поддерживает горение и способна выдержать воздействие открытого пламени длительное время

~~проволока нержавеющая~~

Подсчет количества рядов арматурных прутьев

Количество уровней армирования определяется в зависимости от толщины перекрытия:

одноярусное усиление допускается при минимальной толщине железобетонной конструкции, равной 150 мм;
двухуровневый арматурный каркас сооружается при увеличении толщины перекрытия выше указанного значения.

Диаметр верхней и нижней арматуры составляет 8-12 мм. При связывании стержней формируется решетка с ячейками в виде квадрата со стороной 200-400 мм.

Конструкция и чертеж верхнего перекрытия

[adsense6]

Конструктивно монолитное перекрытие представляет собой сборную конструкцию из марочного бетона, внутри которого расположена силовая решетка. Схема армирования монолитной плиты перекрытия разрабатывается на этапе проектирования.

В ней представлена информация следующего характера:

габариты армирующей решетки;
размеры и сечения арматурных прутков;
профиль используемых стержней;
метод соединения арматуры;
интервал между арматурными прутьями;
конструктивные особенности пояса усиления.

На основании схемы рассчитывается количество стройматериалов и планируется очередность строительных мероприятий.

Дополнительное армирование плит перекрытий – подготовительные мероприятия

[adsense7]

Планируя, как армировать монолитную плиту, следует тщательно подготовиться к выполнению работ:

Выполнить прочностные расчеты.
Разработать схему усиления.
Определить потребность в стройматериалах.
Подготовить материалы и инструмент.
Нарезать арматурные заготовки.
Приготовить щиты для сборки опалубки.

Следует обратить внимание на подготовку бетонного раствора в необходимом объеме.

Пример армирования монолитной плиты перекрытия

[adsense7]

Рассмотрим, как правильно армировать монолитную плиту на примере перекрытия для строения с габаритами 6х6 м с толщиной железобетонной платформы 0,24 м.

Порядок действий:

Соберите щитовую опалубку.
Герметизируйте щели.
Нарежьте арматуру.
Свяжите двухъярусную решетку с ячейкой 20х20 см.
Установите решетку в опалубке на специальные подставки.

После выполнения указанных операций произведите заливку бетона.

~~проволока нержавеющая~~

Как армировать плиту перекрытия – пошаговая инструкция

[adsense8]

Армирование плиты – ответственная операция, выполняемая по следующему алгоритму:

Нарежьте арматурные заготовки требуемых размеров.
Свяжите силовую решетку нижнего яруса.
Расположите ее с зазором 30-40 мм до поверхности опалубки.
Надежно закрепите вертикальные прутки.
Привяжите к ним арматуру верхнего уровня.

Для обеспечения жесткости фиксации элементов используйте вязальное приспособление. После обеспечения неподвижности арматурного каркаса приступайте к бетонированию.

Подводим итоги

Зная, как армировать плиту перекрытия, несложно самостоятельно выполнить работы и сэкономить при этом денежные средства. Важно правильно произвести расчеты и соблюдать технологию.

Как вам статья?

Размещение стальной арматуры

в монолитном куполе

Почему арматура

Важно понимать, почему мы используем арматуру (армирующий стальной стержень) в бетоне. Он используется для поглощения сил растяжения в бетоне, так как бетон имеет очень низкую прочность в качестве материала для растяжения.

На подъездной дорожке арматуру обычно располагают как можно ближе к центру толщины. Причина: давление на проезжую часть может быть сбоку или в центре.

Но наиболее важным местом для арматуры в балке является ее нижняя часть, где она будет больше удерживаться. Если бы арматура была размещена сверху, она бы не держала много.

Арматура также помогает перемещать температуру в бетоне, смягчая напряжения, создаваемые неравномерностью температуры и усадкой бетона. В местах, где это основное назначение арматуры, ее называют термостойкой сталью. Арматура также помогает измерять толщину набрызг-бетона при его нанесении.

В монолитном куполе арматура размещается для противодействия силам растяжения внутри бетона. Давление на купол может оказывать или оказывает воздействие из многих источников: снег, ветер, сила тяжести, обваловка, закапывание, ходьба по куполу, подвесные светильники, звуковые системы, башни, падающие двигатели самолетов, прикрепленные конструкции и т. д.

В этой статье рассматриваются только ненагруженные монолитные купола. К ним относятся дома, школы, церкви и т. д. Но для зданий с башнями наверху, насыпями, подвесными полами или складскими помещениями может потребоваться другая компоновка арматуры. Безусловно, для таких дополнительных нагрузок требуется дополнительное проектирование.

Кольцевая арматура

Арматура, которая лучше всего удерживает купол, — это кольцевая арматура, которая проходит вокруг купола. Арматурный стержень, идущий вверх и вниз, называется вертикальным. Арматурный стержень работает примерно так же, как обручи на бочке. Следовательно, они должны быть расположены настолько далеко снаружи, насколько это практически возможно.

Очевидно, что вокруг арматуры должен быть бетон, чтобы склеить ее. Таким образом, арматурный стержень должен находиться на расстоянии от 5/8 до 1 дюйма от внешней поверхности бетона (нижняя часть пенополиуретана). Для монолитного купола сначала размещается кольцевая арматура.

Коды

Для большинства монолитных куполов, построенных как жилые дома, требуется минимальная толщина бетона 2,5 дюйма. Нормы требуют, чтобы арматурные стержни располагались не дальше, чем в 5 раз больше толщины бетона. Следовательно, большая часть арматуры в куполах меньшего размера – до 100 футов в диаметре – размещается на расстоянии не менее 12 дюймов от центра.

Нижние части монолитных куполов обычно толще, поэтому арматуру часто можно размещать дальше друг от друга. Всегда обращайтесь к техническим листам для каждого конкретного купола. Бетон, по мере того как он заполняется вокруг арматуры, становится клеем, который скрепляет арматуру и передает напряжение от бетона к арматуре.

Кодекс требует, чтобы арматурный стержень имел покрытие толщиной 5/8 дюйма на внешней поверхности, если внешняя поверхность защищена от непогоды (т. е. окрашена, покрыта полиуретановой пеной или брезентом, защищена от непогоды иным образом). 2,5 дюйма бетона, внешний кольцевой стержень должен находиться на расстоянии 5/8 дюйма от внешней поверхности бетона.

Вертикальная арматура

Вертикальный слой арматуры укладывается на обручи. Если эти слои арматуры имеют толщину 3/8 дюйма, это означает, что вы автоматически находитесь на расстоянии 1 1/2 дюйма от уретана до внутренней поверхности арматуры. Еще от 3/4 дюйма до 1 дюйма бетона необходимо для завершения оболочки толщиной 2,5 дюйма. Если арматура размещена очень аккуратно, а оператор торкретирования осторожен, все пойдет хорошо для бетонной оболочки толщиной 2,5 дюйма.

Для монолитных куполов, требующих более толстых оболочек, арматурные стержни по-прежнему должны размещаться снаружи. (Примечание: если бетон находится в непосредственном контакте с землей, требуется 2 дюйма бетонного покрытия, если оно сформировано. Если заливка осуществляется непосредственно на грязь, требуется 3 дюйма.)

Когда на монолитный купол оказывается давление, купол сразу же пытается прогнуться под давлением. Рядом с этой областью купол попытается выгнуться наружу, но ему не позволят этого сделать стержни обруча. Поэтому пяльцы всегда должны находиться на внешней поверхности рядом с пенополиуретаном. Так же, как обручи на деревянной бочке не годятся для внутренней части бочки, обручи на бетонном куполе должны быть снаружи. Если они находятся внутри, их легче вырвать из бетона, когда на купол действует неуравновешенное давление.

Арматурный фундамент

Вертикальный арматурный стержень размещается внутри кольцевого арматурного стержня и привязывается непосредственно к кольцевому арматурному стержню, за исключением случаев, когда арматурный стержень приближается к основанию. Когда арматурный каркас приближается к фундаменту, вертикальный арматурный стержень, выходящий из фундамента, должен находиться прямо в центре оболочки купола на небольшом расстоянии от фундамента.

Это короткое расстояние зависит от размера купола, но обычно эффективное расстояние составляет 10% от высоты. Здесь вертикальная арматура служит для предотвращения проблем с моментным соединением между куполом и основанием. Резюме: для нижних 10% купола необходимо аккуратно разместить вертикальную сталь, чтобы она оставалась в центре бетона оболочки.

Мы узнали, что требуется усилие, чтобы удерживать обруч на расстоянии от 5/8″ до 1″ пенопласта. Рабочие всегда стремятся тянуть внутрь, чтобы закрепить стержень на месте, особенно когда они прикрепляют вертикальные стержни к горизонтальным стержням. Это постоянное дергание имеет тенденцию перемещать стержни наружу от пены — внутрь к куполу.

Рабочие должны быть проинструктированы держаться за арматурный стержень, когда затягивают арматурные анкеры. Все остальные правила размещения арматуры должны соблюдаться. Важно, чтобы обручи были надежно связаны друг с другом в коленях. Большую прочность конструкции придают обручи.

Толщина бетона

Для простых оболочек часто ошибочно полагают, что по мере увеличения толщины бетона арматурный стержень следует перемещать ближе к центру бетона.

Это не так, если только оболочка не подвергается несимметричным нагрузкам, таким как размещенная на ней башня, хранящийся в ней сыпучий продукт или сама оболочка заглублена. В этих случаях инженерия может существенно отличаться.

Но для большинства простых оболочек арматура обруча должна находиться на расстоянии от 5/8 до 1 дюйма от пенополиуретана. Способ добиться этого состоит в том, чтобы привязать его как можно ближе к уретану, а затем снять его там, где он может не свисать достаточно далеко от уретана. Это намного лучше, чем оказаться с арматурой, свисающей на 2–3 дюйма от уретана, и распылять лишний бетон, который только увеличивает вес.

Бетон следует наносить равномерными проходами по всей конструкции. Следует с большой осторожностью следить за тем, чтобы арматура была встроена в бетон.

Часто у производителей торкрет-бетона возникает искушение набрызгивать слишком сухой бетон. При слишком сухом распылении – без достаточной осадки – он имеет тенденцию ложиться на поверхность арматурного стержня, а не покрывать его. Как только стержни обруча заключены в кожух, здание, как правило, довольно прочное. Когда все стержни закрыты, большинство зданий структурно прочны навсегда. Представленная здесь информация относится к ненагруженным куполам диаметром примерно до 250 футов.

Спецификация арматурных стержней

Инженер должен показать расположение арматурных стержней в четкой и краткой форме. Спецификация арматурных стержней разрабатывалась в течение многих лет и является предпочтительным методом детализации общего расположения арматурных стержней. Это просто. Это очень просто. Это рассказывает историю.

Также читайте о Базальтовой арматуре.

^{Примечание. Впервые мы представили эту информацию в 2008 году и обновили ее в 2012 году.}

Монолитная плита! Как построить современные монолитные плиты

Тенденция дизайна монолитных плит – это стиль дизайна, для которого характерна единая, непрерывная, непрерывная поверхность. Плита может быть изготовлена из бетона, стекла или металла.

Термин был впервые использован в конце 1950-х годов. Тенденция дизайна монолитных плит популярна, потому что она обеспечивает элегантный и чистый вид, а также потенциально предлагает больше места для жизни и работы.

Тенденции проектирования монолитных плит часто наблюдаются в строительстве коммерческих зданий, особенно когда конструкция требует минимальной структурной устойчивости или вообще не требует ее. Монолитные конструкции все чаще используются в качестве перегородок и стен в контексте современной архитектуры.

Содержание

Что такое монолитные плиты?

Монолитные плиты представляют собой тип бетонного здания, которое предназначено для возведения за один раз, а затем скрепления краном.

Монолитную плиту можно считать противоположностью модульному дому. Модульные дома, как следует из их названия, часто собираются из отдельных частей, которые изготавливаются за пределами площадки и собираются на месте. Напротив, монолитные плиты заливаются из бетона на месте как единое целое.

При сооружении бетонной плиты для монолитной плиты требуются компоненты конструкции, такие как фундамент, плиты, опоры, колонны, и балки уклона, используемые при сооружении монолитной плиты.

История строительства и проектирования монолитных плит

Термин «монолитная плита» является общим термином для бетонной плиты, отлитой как единое целое. Монолитно-панельное строительство является одним из самых распространенных видов строительства в мире. Он использовался с начала 20 века и продолжает использоваться сегодня.

Термин «монолитная плита» впервые был использован в 1940-х годах архитектором и инженером Пиблзом У. Динсмором-младшим, который описал ее как «единую монолитную плиту для каждой внешней стены». Эти типы конструкций были популяризированы отцом современной архитектуры Людвигом Мис Ван дер Роэ.

Монолитный плитный фундамент

Монолитный фундамент изготавливается путем заливки одного слоя бетона для образования плиты и основания. Подрядчики предпочитают монолитный фундамент, поскольку он обеспечивает низкую стоимость рабочей силы, а процесс строительства выполняется быстрее, чем при использовании других фундаментов.

Основание монолитной плиты имеет толщину 12-18 дюймов у основания и от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

Строительство монолитного фундамента выполняется быстро и легко: после того, как будет зарыт круговой ров и засыпан гравий, можно приступать к заливке бетона.

Этот тип основы высыхает быстрее, чем любой другой тип основы

Прочный фундамент: Этот фундамент прочный, если правильно установлены анкерные болты и болты.

Низкое хранилище: Монолитный фундамент необходимо исследовать только в определенное время, чтобы убедиться в отсутствии трещин в фундаменте.

Энергопотребление меньше, потому что между домом и землей нет зазора. Воздух не движется ниже первого этажа.

В тех частях света, где почва не холодная, а температура не такая высокая, и не должно быть похоже на пустыню. Если у вас нет подвала или подвального помещения, вы можете установить монолитную плиту, чтобы увеличить или улучшить энергоэффективность.

Наиболее распространенными элементами конструкции фундамента из монолитной плиты являются само перекрытие и могут быть распорные балки или стены фундамента с опорами на краях плиты.

В некоторых случаях необходимы дополнительные ножки (обычно толстая плита) под колоннами или стенами в центре плиты. Формованные бетонные полы часто проектируются достаточно прочными, чтобы выдерживать нагрузки на грунт без армирования при заливке в непрерывный или уплотненный грунт.

Правильное использование низкосортного бетона/цемента и окалины из горячекатаной стальной ткани может уменьшить усадочное растрескивание, что очень важно для внешнего вида, а также может помочь в методах контроля проникновения радона.

Стены фундамента из монолитной плиты часто выполняются из камня или бетона для возведения железобетонной конструкции. Стены фундамента должны выдерживать вертикальные нагрузки от верха конструкции и передавать эти углы к основанию.

Фундамент монолитно-плитный

Фундаменты настила из бетона должны обеспечивать опору под столбы и стены. То же самое, дистанционные балки в углу фундамента поддерживают верхнюю конструкцию выше.

Конструкция фундаментов должна иметь хороший размер, удобный для распределения верхней нагрузки на грунт. Самая холодная вода под фундаментом может подняться, вызывая трещины и другие проблемы в конструкции.

Читайте также: Какие существуют типы промышленных полов?

Преимущества строительства из монолитных плит

Монолитные плиты позволяют ускорить выполнение строительных работ.
BY С помощью данной технологии Вы сможете сократить как стоимость, так и время реализации проекта.
Дает сопротивление стихии.
Монолитные конструкции более устойчивы к горизонтальным силам (циклоны, землетрясения и т. д.) и другим стихийным бедствиям по сравнению с традиционными конструкциями.
Нет необходимости в дорогостоящем строительном оборудовании, если вы используете алюминиевый каркас в строительстве.
В этом типе технологии, Без использования любого типа кирпича, штукатурки и блоков
Мы получаем очень хорошую готовую конструкцию, которая позволяет избежать больших затрат на штукатурку.
У нас больше цоколей и ковров, потому что толщина стен меньше.
Качество и долговечность монолитного строительства очень высоки по сравнению с другими строительными работами.
Конструкция монолитной конструкции легкая и быстрая.
Система местного типа требует регулярного ухода за опорой и балкой, в то время как за монолитным заливным фундаментом особого ухода не требуется. Фундамент из моноплит может сэкономить ваши деньги в течение длительного времени.

Недостатки строительства из монолитных плит

Самый первый недостаток этого типа строительства требует квалифицированных и полуквалифицированных рабочих.
Требуется несколько дней обучения рабочих.
Техническое обслуживание и ремонт этого типа конструкции очень сложны.
Больше теплового излучения.
Это монолитное сооружение, впервые требующее больших вложений.
Требуется особый тип опалубки, например туннельная опалубка.
Если в этом типе фундамента по какой-либо причине появляются трещины, стоимость его ремонта очень высока.
Эти фундаменты не очень эффективны в районах, подверженных наводнениям.

Как построить монолитную плиту

Вот некоторые ключевые моменты, на которые следует обратить внимание при возведении монолитной плиты

Подготовка почвы

Очень важно очень хорошо удалить почву. Важно правильно реагировать на поток воды, и необходимо подготовить правильное перенаправление, чтобы не перегружать лабораторию.

Почва должна быть хорошо утрамбована и выровнена. Придание надлежащего уклона к земле является очень важным фактором. Важно рассчитать расход воды, а затем необходимо выполнить надлежащее управление.

Высота траншеи

В этом типе бетонной плиты очень важно, чтобы толщина плиты составляла 12 дюймов в том месте, где встроены несущие стены. Толщина плиты этого типа составляет примерно 4 дюйма .

Размещение армирования

В этом типе плиты используются стержни диаметром 16 мм, 12 мм и 8 мм для армирования стены. Что касается нагрузки, то используются стержни. Блок крышки предназначен для поддержания расстояния от стержня.

Опалубка

Опалубка монолитной плиты конструкции должна быть легкосъемной и многоразовой. Эта опалубка называется настоящей опалубкой.

Мастер-плотник сделал опалубку. Опалубка должна быть очень прочной.

Бетон

В монолитном монолитном фундаменте необходимо использовать марку М-25 и в нем использовать крупный заполнитель размером 20 мм. Блок крышки имеет толщину от 25 мм до 50 мм.

Распалубка

Монолитные плиты стен и стеновые плиты вскрываются из стеновой опалубки через 12 часов. Центральная опора плиты сохраняется после 36 часов бетонирования плиты. Через 72 часа удаляются все виды опор.

Лечение

Необходимо лечение в течение семи дней. . Он играет очень важную роль в достижении силы.
