Арматурные изделия класс вр i диаметр 5 мм: Сетка ВР 3, 4, 5 мм

Сетка ВР 3, 4, 5 мм

ГлавнаяСтатьиСетка ВР 3, 4, 5 — цены и характеристики

Статьи

Цены на сетку ВР-1, d = 3, 4, 5 мм

• 50×50х3
• 100х50
• 100х100

• 50х50х4
• 150х150
• 200х200

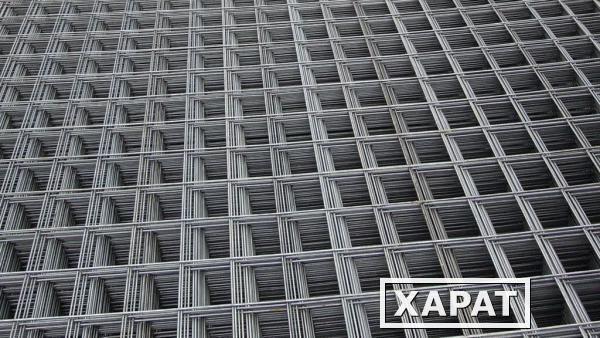

Сетка ВР 3, 4, 5 — это металлическое изделие, имеющее форму решетки, которое изготовлено из специальной арматурной проволоки Вр1 методом сварки. Её отличительной особенностью является наличие на поверхности специальных вмятин строго регламентированной формы и размеров. Цифры 3, 4, 5 характеризуют диаметр проволоки в мм, из которой изготовлена сетка.

Сварные сетки из профиля ВР1 (ГОСТ 6727-80) изготавливают по большей части для строительных нужд. Наиболее популярные размеры ячеек этих изделий – квадрат от 50х50 до 200х200 мм.

Теоретический вес 1 м2 сетки ВР-1

* Актуальные цены в зависимости от объема вы сможете узнать, если перейдете по ссылке на страницу Каталога и кликните на название выбранной продукции или кнопку «Купить».

Характеристики сетки ВР 3, 4, 5

Сравним характеристики сварных сеток 100х100 из проката толщиной 3 — 5 мм с периодическим профилем.

Можно заметить, что сетка с размером ячейки 100х100 из разной проволоки с увеличением диаметра выдерживает разрывное усилие во столько раз больше (приблизительно), во сколько больше ее масса квадратного метра.

Технические требования к сеткам ВР

Требование	Значение для сварных сеток ВР диаметром 3, 4 или 5 мм
Требования к точности	Сварные сетки в соответствии с положениями ГОСТ 8478-81 могут изготавливаться повышенной и нормальной точности
Прямолинейность стержней	Допустимое отклонение от прямолинейности поперечных стержней — не более 4% от величины ячейки для изделий повышенной и 5% — для изделий нормальной точности.
Отклонение расстояния между продольными стержнями	По краям сетки — в пределах ±5 мм и ±10 мм для изделий повышенной и нормальной точности соответственно. Такие же точно значения — для предельных отклонений размеров ячейки сетки.
Особенности сварки	Сварка в месте контакта стержней осуществляется точечным способом, а крестообразное сварное соединение должно соответствовать ГОСТ 14098.
Качество сварки	Все пересечения стержней проволоки Вр должны быть сварены. У сеток повышенной точности возможно наличие не более 2 не сваренных пересечений на длину 1 метр, а для нормальной точности – не более 4-х.
Прочность сетки Вр	Усилие на разрыв стержне в местах сварки должно соответствовать ГОСТ 10922

Сетка тканая (Рабица)

Прайс-лист на плетеную сетку (Рабица) с ячейками от 6х6 мм до 55х55 мм, толщиной от 1 мм до 3 мм…

Сетка штукатурная

Цены на тканую (штукатурную) сетку с ячейками от 0,4х0,4 мм до 20х20 мм, толщина от 0,25 мм до 1,6 мм…

Сетка 5 вр-1

Главная → Полезная информация → Сетка 5 вр-1

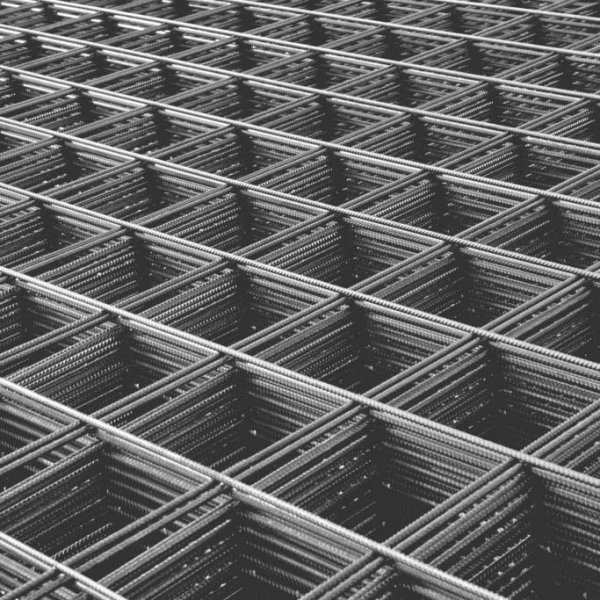

5 Вр-1 – легкая сварная сетка, изготовленная из арматурной проволоки диаметром 5 мм с использованием контактной сварки. Прочная, надежная и долговечная, она находит широкое применение в строительстве и других сферах народного хозяйства.

 Приобрести данный вид металлопродукции в любом объеме по доступной цене можно в торгово-производственной компании «Феррум».

Характеристики сетки

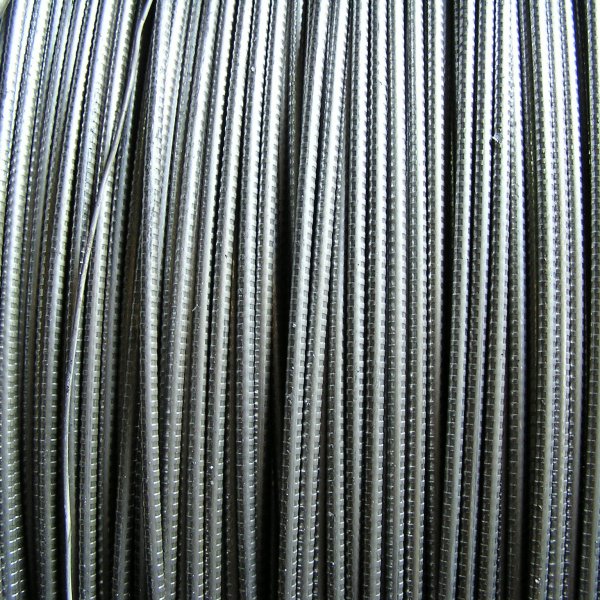

Аббревиатура «вр-1» в маркировке изделия обозначает проволоку, из которой сварена сетка. Литера «в» указывает, что проволока изготовлена методом волочения, а  «Р» — что она имеет рифленый профиль. «1» – это класс проволоки, обозначающий, что она предназначена для ненапрягаемой арматуры (обыкновенная проволока).

Периодический профиль стержней сетки способствует надежному сцеплению металла со строительными растворами.

Проволока Вр-1 (ГОСТ 6727-80) производится из низкоуглеродистой стали (катанки). В процессе  изготовления сетки стрежни проволоки свариваются перпендикулярно друг другу, образуя квадратные ячейки. Наиболее востребованные размеры ячеек сетки 5 Вр-1 это: 50х50 мм, 100х100 мм, 200х200 мм. При этом, чем миниатюрней ячейка, тем прочнее  и тяжелее  сетка.

Сетка 5 Вр-1 может выпускаться в форме рулонов или карт. В ТПК «Феррум» представлен широкий выбор разных размеров  карт арматурной сетки 5 Вр-1, оптимальных для решения различных строительных задач.

Применение 5 Вр-1

Использование сетки в качестве армирующего элемента позволяет значительно увеличить несущую способность, прочность  и долговечность бетонных конструкций, строений из камня, блока или кирпича.

5 Вр-1 имеет универсальные возможности использования, но чаще применяется в качестве дорожной и кладочной сетки, а также для армирования полов, отмосток, тротуаров, фундаментов легких строений и пр.

Производство сетки в Екатеринбурге

ТПК «Феррум» предлагает сетку 5 Вр-1 (ГОСТ 23279-2012) собственного производства со склада в Екатеринбурге.

Также мы предлагаем сетку 3 Вр-1 и 4 Вр-1 разных типоразмеров. Сортамент представлен в каталоге продукции.

Сетка выпускается без покрытия.

Преимущества сетки Вр-1 производства ТПК «Феррум»:

• высокое качество сварки;
• геометрическая точность;
• широкий сортамент;
• наличие на складе;
• доступная цена.

Продукция доставляется по Екатеринбургу и Свердловской области. Возможен самовывоз.

Отправить заявку

Наш менеджер ответит на ваш вопрос удобным для Вас способом

Нажимая на кнопку ОТПРАВИТЬ, я подтверждаю, что ознакомился с политикой обработки персональных данных и даю согласие на обработку персональных данных.

Имя

Телефон *

Почта

Текст

Спасибо! Ваша заявка успешно отправлена.

Менеджер свяжется с Вами.

Марки стальной арматуры — B500A, B500B, B500C

Холоднотянутая Против. Горячекатаный и B500B против. B500C

Слишком легко воспринимать строительные материалы как должное, не задумываясь об их свойствах, различиях и применимых к ним стандартах. Тем не менее, небольшие знания могут иметь большое значение и могут помочь принять обоснованное решение о покупке, когда речь идет о покупке подходящего продукта для вашего строительного проекта. Возьмем, к примеру, стальную арматуру: во всем мире существует более 3500 марок стали. Знаете ли вы, что означают марки, указанные для стальной арматуры, и как они влияют на приобретаемые вами арматурные сетки? Давайте посмотрим поближе.

Горячекатаная, холоднокатаная или холоднотянутая сталь?

Прежде чем мы подробно рассмотрим стандарты, относящиеся к стальной арматуре, и марки, определяющие эти продукты, стоит изучить различия между горячекатаной сталью, холоднокатаной сталью и холоднотянутой сталью. Возможно, наиболее очевидным различием между этими производственными процессами является цена: горячекатаная сталь значительно дешевле холоднотянутой. Важно понимать производственный процесс для каждого типа стали и физические различия между этими типами, прежде чем решить, должна ли стоимость быть наиболее важным фактором при выборе арматуры.

Горячекатаная сталь

Горячекатаная сталь производится при температуре более 1000°F, что обычно облегчает ее формование по сравнению с холоднокатаной сталью и холоднотянутой сталью. Однако горячекатаная сталь не такая прочная, как холоднокатаная или холоднотянутая сталь, и ей труднее придать точную форму. Поскольку после обработки сталь охлаждается, окончательная форма стали может немного отличаться, что делает ее непригодной для прецизионных применений. Однако для более общих строительных применений часто выбирают сталь.

Холоднокатаная сталь

Холоднокатаная сталь обрабатывается при нормальных температурах без нагрева, и в процессе холодной прокатки получается более прочная сталь, которую можно формовать более точно.

Холоднотянутая сталь

Холоднотянутая сталь производится путем доведения горячекатаных стержней или рулонов до комнатной температуры, а затем их протягивания через штамп для придания им формы. Холоднотянутая сталь имеет более высокую прочность на растяжение, чем горячекатаная сталь, и ее можно формовать гораздо точнее.

Понимание стандартов для арматурной стали

Европейские стандартные марки стальных изделий имеют установленную структуру именования. Каждый класс начинается с одной буквы, за которой следует цифра. Буква относится к применению, а число относится к пределу текучести стали. Сталь, используемая для армирования бетона, имеет букву B и номер 500, что означает минимальный предел текучести 500 МПа. Тогда марки арматурной стали имеют окончательную букву – А, В или С.

Различия между B500A, B500B и B500C

Различия между обозначениями A, B и C сложны и касаются структурных допусков. Для изделий из армирующей сетки обычно используется сталь марки В500А, а для арматуры – В500В. Сталь B500C требуется редко, и всегда стоит уточнить у инженера-строителя, можно ли использовать марку B500B вместо B500C, поскольку B500C обычно требует значительных накладных расходов.

Сварной стальной тип	B500A	B500B	B500C
Площадь	гладкая, зубчатая, ребристая	зубчатая, ребристая	ребристая
Форма поставки	мотки, стержни, арматурная сетка точечная, решетчатые фермы		мотки, стержни, арматурная сетка точечная сварная
Номинальная осевая линия [мм]	4–16	6–50	6–50
Мин. расход / предел текучести Re [МПа]	500	500	500 Re, акт / Re, ном.
Мин. Отношение Rm/Re	1,05а	1,05	1,15в;
Мин. удлинение при максимальной нагрузке Agt [%]	3,0a, b	5,0b	7,5b, c
Мин. усталостная прочность 2σad [МПа]	100	d ≤ 28 мм: 175 d> 28 мм: 145	d ≤ 28 мм: 175 d> 28 мм: 145
Мин. усилие сдвига	0,25 x An x Re 0,25 x A 0 / b x Re 10 / b или 0,6 x Ad x Re, d	0,25 x An x Re 0,25 x A 0 / b x Re 10 / b или 0,6 х Ад х Ре, д	0,25 х Ан х Ренвт
Допуск номинальной осевой линии [%]	+/- 4,5	+/- 4,5	+/- 4,5
Хим. состав [масс.%]	С Цэкв	С Цэкв	С Цэкв
Мин. относительный опп. поперечное ребро (вмятина), fr / pf	d = 4,0 — 6,0: 0,039 d = 9,0 — 10,5: 0,052 d = 6,5 — 8,5: 0,045 d = 11,0 — 50: 0,056
a) Rm / Re1,03 и Agt 2,0 для осевых линий ≤ 5,5 мм
б) Agt для катушек + 0,5%
c) Rm/Re мин. 1,13 и Agt 7,0 % для осевых линий ≤ 12 мм
г) Максимальная пульсация напряжения 2σa при верхнем напряжении 0,6Rek (300 МПа) и 1 миллионе изменений напряжения. Для арматурной сетки точечной сварки В500Б и В500С 2σa составляет не менее 100 МПа. Для изделий, ориентированных на рулоны, 2σa составляет не менее 100 МПа, если статистически не продемонстрировано более высокое значение (≤ 175 МПа) для максимального используемого диаметра и для соответствующей машины (типа) наведения.
e) Для решетчатых ферм нижние стержни должны соответствовать требованиям B500A и/или B500B с требованием fR/P. Верхние стержни и диагонали могут быть из арматурной стали только с требованиями по Re, d и химическому составу.
f) Для рулонов fR (ребристый) + 15 %, fP (выемчатый) + 5 %. Нет требований к слабопрофилированной / помятой арматурной стали (решетчатые фермы).

Спецификации для этих трех марок стали подпадают под действие стандарта BS4449. : 2005.

Подробнее здесь.

Марки стали и методы обработки – есть ссылка?

Хотя может показаться заманчивым предположить, что некоторые марки стали должны подвергаться холодной вытяжке, а не горячей прокатке, из-за их превосходной пластичности и прочности на растяжение, это не так. Марки стали определяются составом стали и ее относительными характеристиками, а не обработкой, используемой для ее изготовления. Стали всех марок могут быть горячекатаными, холоднокатаными или холоднотянутыми.

Надеемся, что эта статья дала представление о процессах, связанных с производством стали, используемой в арматурной продукции, а также о марках, определяющих каждый тип арматурной стали. Обладая этими знаниями, специалисты в области строительства должны быть в состоянии принимать более обоснованные решения о покупке для каждого проекта.

Измерение арматурной стали в США

Автор Phillip Cutler, P.E.
Филлип Катлер — директор технических служб NPCA и руководитель технической группы NPCA.

Возможно, вы этого не понимаете, но практически весь арматурный прокат, производимый в настоящее время в США, представляет собой «мягкий метрический» стержень. Этот малоизвестный факт вызывает несколько важных вопросов: есть ли разница в размерах между мягкой арматурой в метрических и дюймовых фунтах? Как насчет расчетной прочности арматурной стали с мягкими метрическими и дюймово-фунтовыми единицами измерения? Что еще более важно, понимают ли ваши сотрудники, что нет физической разницы между арматурным стержнем №3 в дюймах и мягкой арматурой №10?

В конце 1990-х годов производители арматуры (сталелитейные заводы) осуществили поэтапный переход на мягкие метрические стержни. Внедрение мягкого метрического обозначения позволяет сталелитейной промышленности производить такие же арматурные стальные стержни для строительных проектов, которые требуют и указывают арматуру в дюймах и фунтах, как и те, которые требуют метрической арматуры. Это устраняет необходимость для сталелитейных заводов, производителей и других заинтересованных сторон, включая производителей сборного железобетона, поддерживать двойные запасы арматурной стали различных размеров, что позволяет избежать дополнительных расходов и всех других головных болей, которые могут возникнуть в результате такой необходимости.

Так что же означает «мягкая метрика»? Мягкая метрическая терминология — это просто обозначение, потому что на самом деле арматура не изменилась. Мягкая метрическая арматура на самом деле просто способ описать физические или размерные параметры дюймово-фунтовых стержней в Международной системе единиц (СИ). Единственная физическая разница возникает в результате окончательной обработки арматуры на заводах, где схема маркировки «вкатывается». Схема маркировки идентифицирует стан, размер прутка, тип материала и марку, которая отличается для мягкой метрической арматуры. Иллюстрация физической эквивалентности показана в таблице размером столбца. Например, мы видим, что мягкий метрический стержень №10 имеет номинальный диаметр 90,5 мм и что этот размер соответствует номинальному диаметру в три восьмых дюйма для эквивалентного арматурного стержня № 3 в фунтах на дюйм.

Мы замечаем дополнительные свидетельства мягкого преобразования, когда мы сравниваем данные в дюймах и фунтах, взятые из международных спецификаций ASTM для минимальных требований к прочности на растяжение и пределу текучести для арматурной стали. Независимо от того, изучаем ли мы данные, взятые из таблицы 2 стандарта ASTM A615/A615M «Стандартные технические условия на деформированные и гладкие стержни из углеродистой стали для армирования бетона» или из таблицы 2 стандарта ASTM A706/A706M «Стандартные технические условия на деформированные низколегированные стали и Плоские стержни для армирования бетона», устанавливается эквивалентность между минимальными значениями прочности стержней с единицами измерения дюйм-фунт в фунтах на квадратный дюйм (фунт-сила/дюйм2) и соответствующими метрическими единицами МПа. Вначале были установлены минимальные пределы текучести метрической арматуры, а затем они немного увеличились в конце 1999 г.0s в результате ревизии. Текущие значения отражают этот пересмотр и приближают минимальный предел текучести для метрической арматуры к соответствующим уровням в дюймах и фунтах. В качестве примера для стержня A615/A615M Grade 60 (минимальный предел текучести 60 000 фунтов на кв. дюйм), дюйм-фунт, соответствующее значение метрической прочности показано при 420 МПа. Точное преобразование из 420 МПа в фунты на квадратный дюйм составляет 60 915 фунтов на квадратный дюйм.

Для обеспечения полной эквивалентности обе упомянутые выше спецификации ASTM содержат положение о замене метрической арматуры на арматуру в дюймах и фунтах в зависимости от уровня прочности. Текущая спецификация ASTM A615/A615M в разделе 20.3.5 гласит: «Допускается замена: метрического размера стержня класса 280 на соответствующий дюймово-фунтовый стержень класса 40, метрического размера стержень класса 420 для соответствующий дюйм-фунтовый стержень класса 60 и метрический стержень класса 520 для соответствующего дюймово-фунтового стержня класса 75».
