Болт анкерный. Конструкция, назначение, способы крепления

Благодаря своей конструкции, болт анкерного типа входит в число наиболее эффективных разновидностей крепежа. С его использованием осуществляется монтаж объектов, характеризующихся значительной массой и крупными габаритами, на поверхности строительных конструкций, созданных на основе материалов с самыми разными показателями прочности, а также плотности. Анкерам присуща широкая универсальность. Они применяются как на этапе возведения новых сооружений, так и при проведении ремонта помещений в уже эксплуатируемых зданиях. Преимущественная сфера использования – крепление в бетонных основаниях. Однако существует ряд разновидностей промышленно выпускаемых анкерных болтов, разработанных с целью осуществления крепления на слабо структурированных материалах, например, таких, как щелевой кирпич, пено- и газобетон.

Предназначение и принцип действия

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

внедрение граней специфического механизма распорного типа во внутреннюю поверхность монтажного канала;

цанговая муфта удерживается в установочном гнезде за счет действия силы трения.

Конструкция

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

резьбовой стержень либо болт с хвостовиком конусообразной конфигурации;

фланцевая гайка. Допускается использование обычной шестигранной гайки совместно с плоской шайбой;

стальная подвижная втулка/муфта с продольными разрезами.

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;

Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.

Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.

Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.

По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

В твердом основании предварительно нужно проделывать отверстие.

Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

конструктивное исполнение;

область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.

Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.

Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
- преобразование формы поверхности гильзы;
- усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:

на внутреннюю коническую часть распорной муфты нанесены продольные прорези;

во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.

Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

конструкций, выполненных из стали;

элементов инженерных систем;

натяжных потолков;

лестничных маршей;

оборудования с электроприводом бытового применения;

дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;

максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;

максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт.20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;

сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.

алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

Анкерные болты и их применение

Безопасное крепление предметов и тяжёлых конструкций происходит с помощью мощных и сверх крепких анкерных болтов. Они надёжно фиксируются и удерживают детали.

Выполнить крепёж по дереву, металлу, пластику можно с помощью саморезов или гвоздей, но для работы с кирпичом и бетоном они не подходят. Материал здесь очень прочный и без дюбелей не обойтись. Обычно дюбеля используют для внутренних работ, отделочных и некоторые для наружных, а вот анкерные болты для строительства. Они выдерживают высокие нагрузки и используются для надёжно крепежа.

Обеспечить удержание различного тяжёлого оборудования, способны анкерные болты, которые создают прочный узел. Например, витрины, большую технику, рекламные щиты и при возведении зданий.

Анкерные болты просты в применении, их конструкция состоит из гильзы и корпуса, на конце гильзы распорка из 4-х сегментов. С другой стороны, есть резьба, она позволяет регулировать гайку. Такая конструкция позволяет качественно, просто и легко сделать крепёж.

Как правильно делать монтаж анкерными болтами:

Изначально подбирается сверло под анкер (размер).
Затем сверлится отверстие (дрелью или перфоратором).
Далее ставится в отверстие болт.
Вкручивается анкерный болт.
Муфта расширяется в отверстии и происходит крепкое удержание анкера.

Популярен такой вид крепежа тем, что он выходит недорого, но при этом качество работ отличное. Анкеровка часто используется не только при строительстве домов, но и при облагораживании территорий – детские площадки, лавочки, фонари, навесы и т.д.

Анкерный болт при установке полностью неподвижен, и выдерживает очень высокие нагрузки.

Подбор анкера

Особенности, которые стоит учесть перед началом работы:

Многие мастера, которые занимаются профессиональным строительством и ремонтом, чаще всего используют анкерные болты определённых производителей. Кому-то больше нравятся импортные болты, а другим отечественного производства. В продаже их такое большое количество, что сразу разобраться сложно, какие лучше, больше подробностей с описанием и таблицами, где есть параметры и нагрузки.

В этом магазине вы найдёте качественные анкера с кольцом, гайкой, крюком, шайбой, которыми пользуется большинство мастеров.

Прежде чем начать крепить анкер, стоит правильно подобрать диаметр и длину болта. И не забыть, что сверло должно подходить под параметры анкера. Выбирайте правильно и вид анкерного болта.

Виды анкерных болтов

Болт с шайбой применяется для плотного соединения основания с предметом.
Болт с гайкой используют на вертикальных поверхностях, чтобы крепить массивные конструкции.
Болт с кольцом удобно применять при крепеже такелажного оборудования (кабеля, торсы).
Болт с крюком подходит для работ, где требуется подвешивать конструкции (люстры, физкультурные груши и т.д.).

Анкерные болты использовать удобно и надёжно и для крепежей с тяжёлыми нагрузками.

Что такое анкерные болты? Использование, размеры и свойства

Блог ThePipingMart Крепеж Что такое анкерные болты? Использование, размеры и свойства

17 января 2023 г. 17 января 2023 г.

| 17:08

Если вы работаете в строительной отрасли, скорее всего, вы слышали об анкерных болтах. Но что это за болты и почему они так важны? В этом сообщении блога подробно рассматриваются анкерные болты и их применение.

Анкерные болты — это крепежные детали, которые прикрепляют предметы или конструкции к бетонным или кирпичным стенам. Обычно они изготавливаются из стали, но также могут быть изготовлены из цинка, алюминия, латуни, бронзы, меди и нержавеющей стали. Анкерные болты бывают разных форм и размеров в зависимости от применения и могут быть рассчитаны на нагрузку до 50 метрических тонн!

Анкерные болты выполняют две основные функции. Во-первых, они обеспечивают анкерное крепление и соединяют два компонента. Во-вторых, они распределяют силы между двумя компонентами как можно более равномерно. Это особенно важно, если учесть, что анкерные болты должны выдерживать большой вес, не ломаясь и не выскальзывая из-под нагрузки.

Чтобы анкерные болты правильно выполняли свою работу, отверстие, в которое вставляется болт, должно быть правильно просверлено. Отверстие должно быть не менее чем в два раза шире диаметра самого болта и немного глубже длины болта, чтобы было достаточно места для того, чтобы он мог сидеть на одном уровне с его поверхностью после правильной затяжки. Кроме того, все открытые поверхности должны быть очищены перед установкой, чтобы предотвратить коррозию с течением времени.

Анкерные болты Применение

Анкерные болты, также известные как бетонные анкеры, представляют собой многоцелевые крепежные детали, используемые для различных строительных работ. Их можно использовать во многих материалах, от бетонных фундаментов и рам до стальных конструкций. Анкерные болты невероятно универсальны; их можно использовать как постоянные болты или со съемными приспособлениями. Кроме того, они бывают разных размеров и форм, чтобы соответствовать различным проектам. Анкерные болты являются незаменимой частью любого серьезного строительства или ремонта, предлагая гибкость и безопасность в надежной упаковке.

Анкерные болты Свойства

Анкерный болт — это крепеж, используемый для соединения несущих и ненесущих элементов с бетоном.

Анкерные болты

изготавливаются из различных материалов, включая углеродистую сталь, нержавеющую сталь и оцинкованную сталь.
Наиболее распространенным типом анкерных болтов является распорный болт, который расширяется при затягивании, создавая надежное соединение.
Другие анкерные болты включают вставные анкеры, клиновые анкеры и анкерные втулки.
Размер и тип анкерного болта, необходимого для конкретного применения, зависит от поддерживаемой нагрузки и используемого бетона.

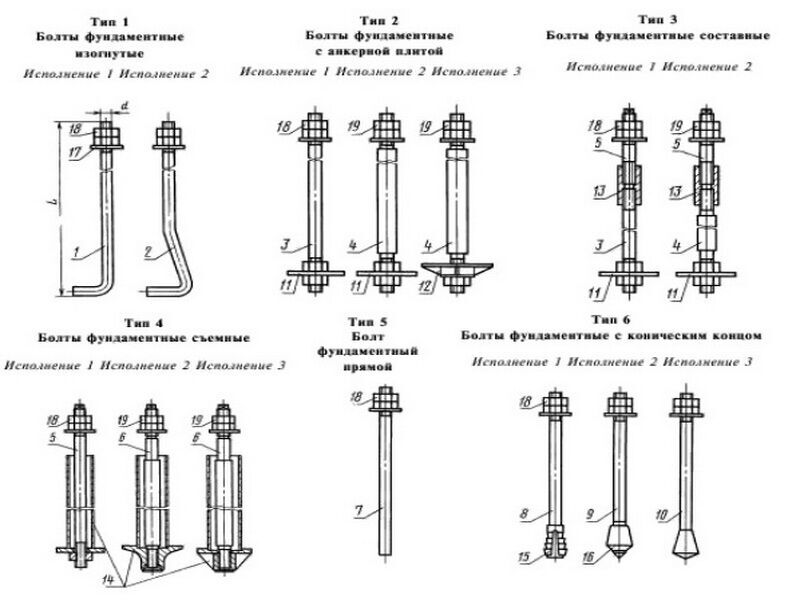

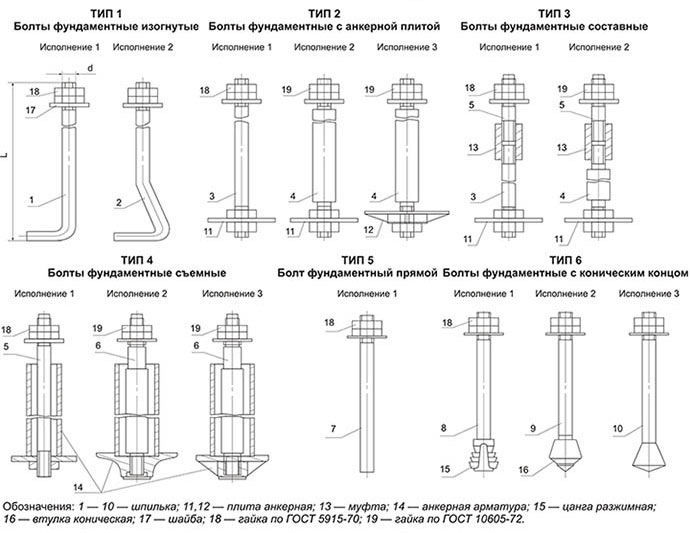

Размеры анкерных болтов

Размер

0	Длина	Крюк	Длина резьбы
3/8	6	1	1/2
3/8	8	1	1/2
3/8	10	1	1/2
3/8	12	1	1/2
1/2	6	1	2
1/2	8	1	2
1/2	10	1	2
1/2	12	1	2
1/2	14	1	2
1/2	16	1	2
1/2	18	1	2
1/2	20	1	2
1/2	24	1	2
5/8	6	2	4
5/8	8	2	4
5/8	10	2	4
5/8	12	2	4
5/8	14	2	4
5/8	18	2	4
5/8	20	2	4
5/8	24	2	4
3/4	6	3	4
3/4	10	3	4
3/4	12	3	4
3/4	14	3	4
3/4	16	3	4
3/4	18	3	4
3/4	24	3	4
3/4	30	3	4
3/4	36	3	4
7/8	12	3	5
7/8	14	3	5
7/8	18	3	5
7/8	24	3	5
1	14	3	6
1	15	3	6
1	16	3	6
1	18	3	6
1	20	3	6
1	24	3	6
1	30	3	6
1	36	3	6
1	36	4	6
1 1/4	18	3	6
1 1/4	24	3	6

Заключение:

Анкерные болты играют важную роль в любом строительном проекте, обеспечивая надежное крепление между двумя компонентами и равномерно распределяя усилия между ними. Эти болты должны быть установлены надлежащим образом в соответствии со спецификациями размеров и чистоты, чтобы оставаться надежными в течение долгого времени без коррозии или проскальзывания из-за износа. При правильной установке на анкерные болты можно рассчитывать на многолетнюю надежную службу в любом строительстве!

Какой тип следует использовать?

Говорим ли мы о винтах, гвоздях или любом другом типе крепежа, в вашем распоряжении есть несколько различных типов. Каждый из них имеет определенный вариант использования и лучше всего работает для определенного приложения.

Анкерные болты для бетона ничем не отличаются. В зависимости от типа работ, которые вы выполняете с бетоном, ваш выбор анкеров может различаться.

Рассмотрим некоторые типы анкерных болтов для бетона, которые можно использовать. Но сначала мы определим, что на самом деле представляет собой бетонный анкерный болт.

Что такое бетонный анкерный болт?

Анкерные болты для бетона представляют собой тип крепежа, используемого для крепления как конструкционных, так и неконструкционных конструкций к бетону. В отличие от шурупов по бетону, которые подходят для легких конструкций, анкерные болты по бетону необходимы в ситуациях, когда требования к несущей способности намного выше.

Например, анкерные болты для бетона будут использоваться для крепления конструкции, такой как навес, к бетонной плите для обеспечения целостности конструкции.

Типы анкерных болтов для бетона

Анкерные болты для бетона бывают различных типов и размеров. Хотя все анкерные болты для бетона работают одинаково, все они различаются по своим доступным функциям и способу крепления элементов к бетону.

Давайте рассмотрим некоторые из имеющихся в вашем распоряжении анкерных болтов для бетона.

Клиновые анкеры для бетона

Клиновые анкеры для бетона открываются и расширяются в основании при затягивании болта. Клиновые анкеры для бетона являются обычным выбором для приложений с более тяжелыми нагрузками, поскольку они являются одним из самых прочных типов анкерных болтов для бетона. Они также устойчивы к коррозии и просты в работе.

Лучше всего использовать для: Клиновые анкеры для бетона лучше всего использовать для более высоких нагрузок и тяжелых сдвиговых нагрузок.

Анкеры с бетонной муфтой

Анкеры с бетонной муфтой работают с помощью болта с резьбой, окруженного распорной втулкой, и системы шайба/гайка на другом конце. После того, как гайка на болте повернута, болт вытягивается через расширительную втулку и расширяется, чтобы прикрепить приспособление к бетону.

Лучше всего использовать для: Анкеры для бетонных гильз универсальны и хорошо работают с бетоном, раствором, камнем и т. д.

Забивные анкеры для бетона

Забивные анкеры для бетона действуют аналогично клиновым анкерам для бетона: расширяясь, чтобы создать сцепление внутри бетона.

Вставные анкеры вставляются в просверленное отверстие и подготавливаются с помощью установочного инструмента. Затем через приспособление вставляется болт в отверстие с анкером, чтобы закрепить приспособление.

Лучше всего использовать для: Забивные анкеры для бетона, как правило, лучше всего подходят для твердого бетона, и их следует избегать при использовании камня или раствора.

Анкер для лаг

Анкеры для лаг используют ребристую втулку, которая также слегка сужается. После вставления в просверленное отверстие стяжной винт входит в анкер и расширяет материал, прижимая его к сторонам бетонного основания и создавая фиксацию.

Анкеры для защитных экранов бывают как длинными, так и короткими, в зависимости от диаметра болта, который должен быть вставлен в сам анкер.

Лучше всего использовать для: Простое эмпирическое правило заключается в том, что длинные размеры лучше всего подходят для более мягких и менее плотных материалов, а короткие размеры лучше подходят для более твердых или плотных материалов.

Анкер для бетона с разъемным приводом

Анкер с разъемным приводом представляет собой цельный анкер с разъемным основанием, который расширяется и поддерживает внешнее давление на стенки отверстия при забивании. бетон. При использовании анкеров с разъемным приводом важно убедиться, что диаметр просверленного отверстия совпадает с размером основания самого анкера, чтобы обеспечить максимальную фиксацию.

Лучше всего использовать для: Анкеры для бетона с разъемным приводом лучше всего подходят для легких условий эксплуатации и подходят для бетона, блоков и кирпичных материалов.

Различные анкерные болты для бетона для различных применений

Не существует универсального применения анкерных болтов для бетона. В зависимости от вашего проекта вам нужно будет выбрать соответствующий анкерный болт для бетона. Все, начиная от используемых материалов и заканчивая весом приспособления, играет роль при выборе подходящего анкера.
