Как забить анкер в бетонную стену

Наиболее надежное настенное крепление – анкерное. Эти крепежные элементы применяются для фиксации навесных предметов на стены всех типов. Но как пользоваться анкерами для бетона – отдельная тема.

Содержание:
Что такое анкеры для бетона
Подготовка к установке анкера в бетон
Инструмент для установки анкера
Установка анкера в бетонной стене
Важно

Что такое анкеры для бетона

Отличительная особенность анкера (название произошло от немецкого слова «якорь») в том, что это комбинированный крепеж. Данный вид метизов совмещает в себе способность закрепляться в стене и удерживать навесную конструкцию. Они изготавливаются из различных металлов и сплавов. Это может быть нержавеющая сталь, медь, латунь. Прежде чем начать разбираться, как забивать анкер в бетон, определимся с его видами. Для бетонных стен могут применяться:

• Клиновые анкеры. Применяются для сжатого и растянутого бетона. Особенность – отсутствие рубашки. Клин внутри разрезной втулки. При затягивании гайки он давит на внутреннюю поверхность втулки и заклинивает ее.
• Анкерные болты с гайкой. Эффективны для тонких бетонных перегородок.
• Распорные. Распорный элемент посажен на резьбовой стержень и, перемещаясь внутри втулки, распирает ее. Кроме бетонных стен его можно применять и для кирпичных.
• Разжимные. Внутри корпуса гильза с лепестками. Они разжимаются под давлением перемещающейся по резьбе гайки.
• Забивные. Под воздействием ударов стержень расклинивает втулку. Ее диаметральный размер увеличивается, и создающееся трение удерживает анкер.

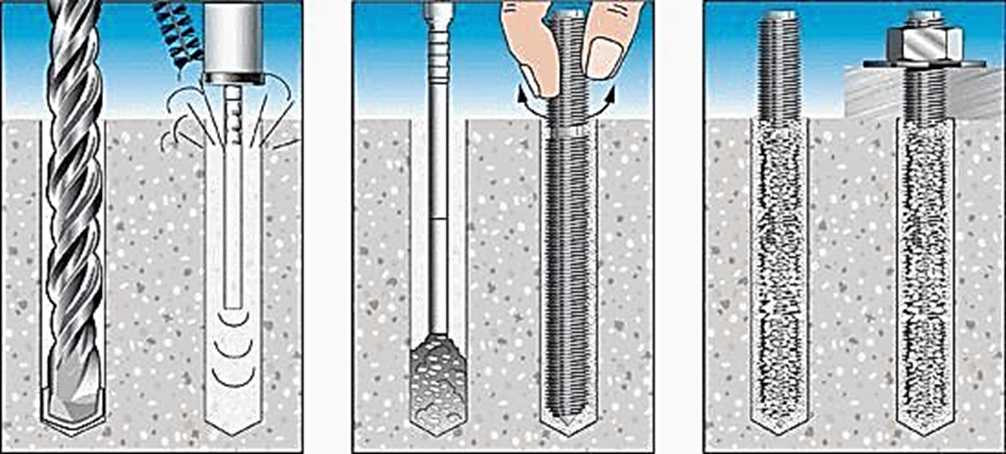

Кроме анкеров с механическим креплением есть еще и химические. В отверстие вводится двухкомпонентная смола, а затем туда вставляется анкер. Крепление не менее надежное, чем остальные способы.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

• Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
• Вторая – наружный диаметр втулки. По нему подбирают сверло.
• Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
• И последняя – общая длина крепежа.

Инструмент для установки анкера

Для установки анкеров понадобится:

• Перфоратор или дрель
• Сверло подходящего диаметра
• Молоток
• Ключ рожковый

Так как бетон твердый и плотный материал, то сверло должно быть твердосплавным или из инструментальной стали со специальным напылением.

Установка анкера в бетонной стене

Теперь главное: как забить анкер в бетонную стену. Пошаговая инструкция:

1. Оценить состояние стены. При расчете длины отверстия под анкер, толщина слоя штукатурки не учитывается, так как она ослабляет крепление метиза.
2. Необходимо подобрать сверло нужного диаметра (равным наружному размеру) оболочки крепежа. Допускается размер сверла меньше, но больше ни в коем случае.
3. Вымерить место расположения крепления и нанести разметку.
4. Просверлить отверстие. Для этого использовать перфоратор. Можно и дрель, но в бетонной стене пробить отверстие, таким образом, будет тяжело. Сверло по бетону должно быть: твердосплавным, с твердосплавными напайными пластинками, со специальным напылением. Обычные сверла в этом случае не применяются.
5. Отверстие очистить от пыли. Используется щетка, пылесос или сжатый воздух.
6. Вставить анкер в отверстие. Если оно тугое, можно аккуратно подбить молотком. Сильные удары наносить не рекомендуется. Можно повредить крепеж.
7. Расклинить анкер. Способ зависит от типа крепежа. В клиновом и распорном – это делается при помощи гайки и ключа. В забивном – молотка.

Важно

Установить анкер в бетон получится быстрее и проще, если соблюдать при этом ряд правил:

• Перед установкой крепежа надо правильно рассчитать нагрузку. В обычном бетоне анкер может выдержать до 350 кг. А в ячеистом не более 230. Диаметр метизов может от 8 до 24 миллиметров, и он выбирается в зависимости от нагрузки.
• Отверстие под крепеж должно быть с ровными краями.
• Анкер вставляется целиком, а не по частям.
• Гайка (болт) затягивается по часовой стрелке.

Соблюдайте правильный подбор крепежа и выполнение данной инструкции, что обеспечит надежное и длительное функционирование установленного в бетоне анкера.

Как крепить анкерный болт с кольцом

Автор статьи: pkmetiz. ru

Содержание

• 1 Виды анкерных болтов
  • 1.1 Анкерные болты с гайкой
  • 1.2 Анкерный болт с кольцом
  • 1.3 Анкерный болт с крюком
  • 1.4 Распорный анкерный болт
  • 1.5 Двухраспорный анкерный болт
• 2 Как закрепить анкерный болт
  • 2.1 Видео: Как крепить анкерный болт

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

• требуется закрепить тяжелый груз;
• основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Виды анкерных болтов

Для решения монтажных задач сегодня применяются многочисленные виды анкерных болтов. Это позволяет подобрать крепеж для монтажа разных типов грузов в разных условиях. В том числе есть узкоспециализированные метизы, рассчитанные только на определенные грузы.

Основные разновидности анкерных болтов:

• с гайкой;
• с крюком;
• с кольцом;
• распорные;
• двухраспорные.

Анкерные болты с гайкой

Классический тип крепежа, оптимальный вариант как крепить анкерный болт в стену. Метиз состоит из таких частей:

• шпилька клиновым распором;
• корпус анкера – металлическая втулка;
• гайка;
• шайба.

Анкер вставляется в предварительно просверленное монтажное отверстие. При навинчивании гайки на шпильку происходит расклинивание втулки. Ее корпус распирается. В результате возникает значительная сила трения между втулкой и стенками отверстия в строительном материале. Благодаря этому, крепежный элемент плотно садится и выдерживает большой вес закрепляемого груза.

Чтобы обеспечить надежность монтажа, крепить анкер необходимо в прочный строительный материал – бетон, кирпич, природный камень.

Анкерный болт с кольцом

На конце болта расположено кольцо. При монтаже оно служит опорой для вертикально закрепляемого груза. Метод, как установить анкерный болт с кольцом, не отличается от технологии монтажа предыдущих видов крепежа. Анкер устанавливается в просверленное монтажное отверстие. При закручивании стержня втулка распирается и надежно фиксируется в теле материала.

Анкер этого типа подходит для монтажа кабельных растяжек между зданиями. Кроме того, использование метизов этого типа – оптимальный вариант, как крепить анкерный болт в потолок, например, для монтажа люстры.

Анкерный болт с крюком

Конструктивно этот тип анкер практически не отличается от предыдущего типа. Основная разница состоит в наличии монтажного крюка на конце стержня, закручиваемого во втулку. Крепежный элемент хорошо подходит для монтажа канатов, кабеля, троса, навески грузов. Благодаря крюку, закрепленный груз можно легко снять при необходимости.

Технология, как крепить анкерный болт с крюком, аналогична способу монтажа модели с гайкой.

Распорный анкерный болт

Этот тип анкера отличается от предыдущих по конструкции и способу монтажа. Он монтируется только в плотный бетон. При его креплении не используются резьбовые детали. Основным рабочим элементом является шток, изготовленный из высокопрочного сплава.

Для крепления такого анкерного болта в стене его устанавливают в отверстие, просверленное в материале основы. После этого необходимо сильно ударить молотком по штоку. При забивании он расклинивает втулку, обеспечивая надежную фиксацию. В закрепленный анкер вкручивается шпилька с гайкой или болт. Это позволяет создать резьбовой узел для крепления груза.

Распорные анкерные болты имеют ограниченную грузоподъемность по сравнению с другими разновидностями. Однако для бытовой сферы его характеристик вполне достаточно.

Двухраспорный анкерный болт

Двухраспорный анкерный болт – улучшенный вариант традиционного анкера с гайкой. Особенность его конструкции состоит в двойной металлической трубке. Таким образом обеспечивается намного более сильный распор в конечной и средней части крепежного элемента. Такая конструкция обеспечивает более равномерную нагрузку на рабочую часть метиза, что повышает надежность соединения, позволяет выдерживать более значительные нагрузки, увеличивает срок службы.

Как закрепить анкерный болт

Технология крепления грузов или оборудования анкерными болтами на полу, стене или на потолке отличается простотой. Даже начинающий мастер легко освоит ее, просмотрев пару видео. Также вам поможет наше простое пособие по креплению анкерными болтами.

В первую очередь нужно выполнить точную разметку монтажных отверстий. Для их сверления важно правильно подобрать размер бура или сверла. Учитывая большой диаметр отверстия под анкер, при ошибке исправить ситуацию будет непросто. Поэтому выбору бура уделяется особое внимание. Его диаметр должен соответствовать диаметру втулки анкерного болта. Длину инструмента важно выбрать не короче крепежа и предусмотреть небольшой запас. Если ошибиться с длиной, придется тратить силы и время на то, чтобы достать анкер из отверстия, которое нужно будет досверливать.

В просверленном отверстии остается пыль и мусор, которые будут препятствовать нормальной установки крепежа. Не рекомендуется выполнять продувку ртом. Используйте для этого ручной насос или пылесос. После продувки установите анкер в отверстие. Он должен заходить в него с усилием. Лучше всего, если для установки приходится выполнять легкие удары молотком.

Далее остается только расклинить гильзу анкера. В классической конструкции анкерного болта с гайкой эта операция выполняется закручиванием гайки. После ее завинчивания до упора шпилька распирает гильзу и надежно фиксирует ее в отверстие. Далее можно открутить гайку, закрепить на шпильке груз и зафиксировать его обратным навинчиванием гайки.

На этом монтаж закончен. Эта задача не представляет никакой сложности. Главное, не экономить на качественных метизах.

Видео: Как крепить анкерный болт

Крепление к бетону

Купить якоря

Есть два различных типа бетонных креплений — женский тип и мужской тип. Анкеры с внутренней резьбой устанавливаются в бетон, а затем через приспособление вставляется болт или винт в бетонный анкер. Анкеры с наружной резьбой вставляются через приспособление в бетон так, чтобы часть анкера выступала над поверхностью бетона. Диаметр анкера, который будет использоваться для любого конкретного применения, определяется как отверстием в закрепляемом объекте, так и весом объекта. Обычно чем тяжелее объект, тем больше диаметр бетонного анкера. Бетонные анкеры получают свою удерживающую способность от бетона. Разрушение анкера обычно связано с разрушением бетона. Чем глубже в бетон помещено крепление, тем лучше значения удерживания, которые могут быть получены. Если бетонный анкер должен быть размещен на открытом воздухе, рекомендуется использовать нержавеющую сталь, поскольку она обеспечивает лучшую устойчивость к ржавчине, чем обычные оцинкованные крепежные детали. Количество креплений и размещение этих креплений зависят от конкретных требований приложения. При установке любого крепежа для бетона их следует располагать не ближе, чем в 10 раз больше диаметра анкера друг от друга, и как минимум в 5 раз больше диаметра от неподдерживаемого края бетона.

Существует множество различных типов анкеров для бетона. Каждый из них имеет функции и преимущества, соответствующие конкретным требованиям приложения. Например,
лаг-щиты бывают короткой и длинной версии для каждого диаметра. Анкер с коротким лаговым защитным экраном используется в приложениях, где основной материал очень твердый, в то время как длинный защитный щит чаще всего используется в более мягких базовых материалах. Клиновые анкеры, ударные анкеры и вставные анкеры можно использовать только в монолитном бетоне и нельзя использовать в кирпиче или блоке. Гильзовый анкер очень универсален и может использоваться в кирпиче, блоках или бетоне, но значения сдвига ниже, потому что размер болта меньше диаметра анкера. Оцинкованные гильзовые анкеры предназначены для сухих условий, а гильзовые анкеры из нержавеющей стали 304 предназначены для влажной среды. Некоторые анкеры могут быть выбраны в зависимости от типа болта, который необходимо использовать для конкретного применения. В анкере с машинным винтом используется болт с машинной резьбой, которая является национальной крупной резьбой 1/4 «-20. В анкерах с защитным экраном используется болт с резьбой с запаздывающим винтом. В некоторых случаях требуется съемность. Примером такого типа применения может быть скамья, размещается на открытом воздухе летом и заносится внутрь осенью.Если базовый материал бетон, можно использовать забивной анкер.Забивные анкеры представляют собой анкеры с внутренней резьбой, которые не выступают над поверхностью бетона и позволяют для завинчивания и отвинчивания.

Ряд анкеров для бетона предназначен для легкого крепления к бетонному, кирпичному или блочному основанию. Разные производители называют их по-разному, но общие названия для каждого из них являются общими.
разъемный анкер, анкер с молотком и нейлоновый анкер с гвоздями. Большинство этих анкеров имеют только один диаметр (обычно 1/4 дюйма) и разную длину, которые можно использовать для различных целей. Размер отверстия соответствует размеру анкера, а глубина отверстия в основном материале должна быть не менее 1/4 дюйма. на 2 дюйма глубже, чем может проникнуть якорь. Все эти анкеры устанавливаются с помощью молотка, чтобы вставить их в отверстие в бетоне.

Существует большое количество бетонных анкеров, доступных для вашего конкретного применения. Ниже приводится список этих бетонных креплений.

Анкеры для бетона с наружной резьбой : клиновой анкер , гильзовый анкер, ударный анкер, молотковый анкер

Женские бетонные анкеры: забивной анкер, защитный экран, анкер с крепежным винтом, одинарный распорный анкер, двойной распорный анкер

Инструкции по установке бетонных анкеров

Все бетонные анкеры требуют одних и тех же основных этапов установки. Каждый анкер устанавливается по-разному, и всегда следует следовать инструкциям производителя.

1. Просверлите отверстие в основном материале с помощью ударной дрели и сверла с твердосплавным наконечником, диаметр которого соответствует диаметру, необходимому для устанавливаемого анкера.
2. Удалите весь мусор из отверстия, прежде чем вставлять анкер в отверстие.
3. Анкер с внутренней резьбой: вставьте анкер в отверстие и переместите закрепляемый объект поверх анкера, пока отверстие в объекте не совпадет с бетонным анкером.
4. Анкер с наружной резьбой: Вставьте анкер через отверстие в закрепляемом объекте и в отверстие, просверленное в бетоне.
5. Затяните болт или гайку от руки, а затем поверните еще на 3–4 оборота с помощью гаечного ключа. Если у анкера есть установочный гвоздь, используйте молоток, чтобы забить анкер до тех пор, пока шляпка гвоздя не окажется на одном уровне с головкой бетонного крепежа.
6. Анкеры и крепежные детали для бетона могут использоваться в различных бетонных работах и ​​проектах. Перед установкой каких-либо бетонных анкеров важно использовать правильный тип анкера нужного диаметра, правильно заделанного в бетон, для достижения максимальных показателей удерживания.

Купить якоря

13 октября 2009 г. Боб Карлайл

Последние сообщения

• Выполняйте работу правильно с первого раза, используя лучшие анкеры для каменной кладки. Каменщик
  …

  читать дальше

  24 ноября 2020 Боб Карлайл

• Крепление к золе
  Блокировать

  Шлакоблок
  …

  читать далее

  16 июня 2020 Боб Карлайл

• Якорь мужской или женский?

  Якоря-женщины потребуют определения якоря, а затем поместят его.
  …

  читать дальше

  21 февраля 2019 Боб Карлайл

Установка анкеров для бетона

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Опубликовано 24.03.22

Рассмотрено

Дин Бирмайер

Рассмотрено
Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ремус86 / Getty Images

Надежно прикрепить предметы к бетону сложно, так как бетон твердый как камень, склонен к растрескиванию и его трудно просверлить. Но с помощью всего лишь небольшой горстки подходящих инструментов и материалов это можно сделать эффективно и безопасно.

С помощью анкеров для бетона вы можете всего за несколько минут прикрепить к бетону даже тяжелые материалы, такие как палубные доски и элементы каркаса.

Что такое бетонные анкеры?

Анкер для бетона представляет собой стальной крепеж, который заделывается в бетон для фиксации другого элемента на месте, позволяя бетону выдерживать нагрузку.

Анкеры для бетона и шурупы для бетона

Бетонные анкеры и бетонные винты могут использоваться для крепления элементов к бетону. Бетонные анкеры, вообще говоря, расширяются в предварительно просверленном отверстии, а бетонные шурупы врезаются или нарезают резьбу в предварительно просверленном отверстии.

Анкеры для бетона

Бетонные анкеры вставляются в предварительно просверленное отверстие и расширяются внутри отверстия, либо ударяя по анкеру молотком, либо поворачивая его гаечным ключом. Используйте бетонные анкеры для тяжелых предметов, таких как элементы каркаса, палубные доски, вывески, камеры видеонаблюдения и перила крыльца.

Шурупы по бетону

Шурупы по бетону вставляются в предварительно просверленные отверстия в бетоне и самонарезают окружающий материал, поворачивая их по часовой стрелке. Используйте шурупы для бетона для более легких предметов, таких как катушки для шлангов, водосточные трубы, электрические коробки, хомуты для кабелепроводов, полосы обшивки, а также оконные и дверные рамы.

Анкеры для бетона

• Вдавить в предварительно просверленное отверстие

• Тяжелый

• Диаметр от 3/8 до 1/2 дюйма

• Не подходит для использования вблизи краев, т. к. отверстие расширено

• Некоторые съемные, некоторые нет

Шурупы по бетону

• Врезка в предварительно просверленное отверстие

• Для легких и средних нагрузок

• До 1/4 дюйма

• Подходит для использования вблизи краев, поскольку не деформирует отверстие

• Съемный

Типы бетонных анкеров

Вставные анкеры для бетона

Забивные бетонные анкеры состоят из двух частей: болта с наружной резьбой и втулки с внутренней резьбой с накатанным концом и прорезями. Прорези позволяют нижней части анкера расширяться. Втулка вставляется, а затем прочно устанавливается на место с помощью металлического инструмента. После того, как втулка установлена ​​на место, ее нельзя извлечь из бетона, хотя болт с наружной резьбой можно извлечь из втулки.

Клиновые анкеры для бетона

Клиновой анкер представляет собой болт с наружной резьбой с экранированным клином в нижней части, который расширяется при повороте гайки против шайбы на болте. Болт и экранированный клин представляют собой одну деталь, а не две отдельные детали, как в случае вставных анкеров и анкеров-втулок. Клиновые анкеры для бетона легко вставляются, но они очень прочно держатся в бетоне. После установки клиновые анкеры нельзя снимать, но можно снять гайку с анкера.

Гильзовые бетонные анкеры

Втулочный анкер состоит из четырех частей: болта с резьбой и металлической втулки с большими прорезями и узкими поперечными разрезами, а также гайки и шайбы. Прорези и прорези позволяют втулке расширяться при затягивании болтом. Кроме того, гладкий клин в нижней части болта с резьбой тянет вверх, заставляя нижнюю часть втулки расширяться.

Вопросы безопасности

Внимательно изучите технические характеристики бетонного анкера перед установкой. Помните об ограничениях веса бетонного анкера, как с точки зрения прочности на сдвиг, так и прочности на отрыв. Не перетягивайте бетонные анкеры. Используйте защитные очки, когда забиваете или поворачиваете бетонные анкеры.

Как использовать забивные анкеры для бетона

1. Просверлить отверстие

   Просверлите отверстие. Очистите отверстие магазинным пылесосом.

2. Поместите втулку в отверстие

   Вставьте втулку с внутренней резьбой в отверстие разрезом вперед.

3. Поместите набор инструментов

   Поместите узкий конец инструмента во втулку.

4. Ударить по якорю

   Ударьте молотком по верхней части установочного инструмента несколько раз, пока втулка полностью не встанет на место.

   Предупреждение

   Не стучите по самому болту, так как это может сорвать резьбу. Используйте только набор инструментов.

5. Добавить болт

   Добавьте болт с резьбой и шайбу во втулку. С помощью гаечного ключа поверните болт по часовой стрелке, пока он не встанет на место.

Как использовать клиновые анкеры для бетона

1. Просверлить отверстие

   Просверлите отверстие ударной дрелью и уберите мусор магазинным пылесосом.

2. Установите клиновой анкер

   Вставьте клиновидный конец клинового анкера в предварительно просверленное отверстие.

3. Удар по якорю клина

   Вбейте клиновой анкер в отверстие с помощью молотка, пока нижняя часть резьбы не окажется на одном уровне с верхней частью бетона.

4. Добавьте шайбу и гайку

   Проделайте отверстие в крепежном приспособлении над анкерным болтом и поместите шайбу и гайку на резьбовой конец клинового анкера.

5. Затянуть гайку

   С помощью рожкового ключа поверните гайку по часовой стрелке, пока она не затянется на шайбе. Это расширяет клин, удерживая анкер на месте в отверстии.

   Наконечник

   Обратите внимание, что клиновой анкер слегка приподнимется (примерно на 1/4 дюйма) при затягивании в отверстие.

Как использовать анкерные втулки

1. Просверлить отверстие

   Просверлите отверстие в бетоне перфоратором и очистите отверстие от мусора.

2. Добавьте анкерную втулку

   Сначала протолкните анкер-гильзу через отверстие в элементе, который необходимо прикрепить к бетону. Затем продолжайте анкер в предварительно просверленное отверстие в бетоне.

3. Ударить по якорю

   Ударьте молотком по верхней части анкера.

4. Поверните гайку

   Поместите шайбу и гайку на конец открытого болта и поверните гайку по часовой стрелке.
