Химический анкер — механизм работы жидкого дюбеля | Himtex

Если механический анкер – крепление, знакомое даже самым неискушенным мастерам, то с химическим дело обстоит сложнее. Что это такое, насколько прочна строительная новинка, каковы области применения клеящего состава, какие существуют разновидности – ответы на эти и другие вопросы мы постараемся получить в данном обзоре.

Содержание:

Механизм работы как основное преимущество жидкого дюбеля

Фиксатор в виде картриджей и ампул – компоненты вещества и этапы работы

Химический анкер своими руками: возможно ли это?

Механизм работы как основное преимущество химического анкера

Химический анкер – для простоты понимания, это двухкомпонентный мощнейший клей, способный максимально надежно зафиксировать металлический элемент в любом минеральном основании. Согласно европейской организации технических стандартов субстанцию можно именовать «вклеивающий анкер»; в среде профессиональных строителей и мастеров-самоучек распространены словосочетания: «система вклеиваемых анкеров», «химический дюбель», «жидкий анкер», «инжекционная масса».

Рассмотрим механизм действия крепежного приспособления принципиально нового типа.

Отверстие, проделанное в основании, наполняют химическим составом, затем внутрь помещают металлический элемент (резьбовая шпилька, арматура). Постепенно состав твердеет, закрепляя стержень. Формирующееся монолитное соединение обладает максимально высокой прочностью: определенные типы конструкций, монтаж которых, выполнен со строгим соблюдением технологии и применением качественных смесей, выдерживают многотонные нагрузки.

Химические анкеры широко используются для фиксирования крепежных элементов в основном из кирпича, бетона, дерева, камня, металла, востребованы в строительстве сверхустойчивых несущих конструкций (козырьков зданий, балконов или мостов). Фиксация химическим анкером гораздо прочнее, чем обычным (механическим): застывшая инжекционная масса выдерживает в два с половиной раза большую нагрузку.

Отметим основные достоинства химических анкеров:

· распространенность использования и способность создавать надежные крепления даже в низкопрочных основах, таких как газо- и пенобетон, некоторые виды пустотелого кирпича;

· повышенная прочность, в разы превосходящая механические анкеры;

· устойчивость к агрессивному и разрушающему воздействию воды или щелочей, что дает возможность использовать инновационный материал во влажной среде;

· абсолютная герметичность швов;

· внутренняя поверхность отверстий не подвергается давлению (по сравнению с распорными анкерными крепежами), за счет чего химический анкер применим для фиксации парапетов, перил;

· долговечность креплений (срок службы – более полувека).

Химический анкер в виде картриджей и ампул – компоненты вещества и этапы работы

Соотношение основных компонентов химического анкера изготовители держат в секрете. Но, чтобы хоть приблизительно представлять, с чем приходится иметь дело, обозначим составляющие вязкой массы. В ее составе присутствуют, прежде всего, смолы, изготовленные из синтетических веществ, таких как винилэстер , эпоксиакрилат, метакрил , полиуретан и полиэфир; цемент и песок, а также отвердитель. Доподлинно известно только то, что многообразие продуктов сводится к сути химического анкера – наличию клеевой субстанции и отвердителя.

Химический анкер выпускают упакованным в картриджи и ампулы. Картриджи идут в разных фасовках. Если ампулы – однократное применение для единичного отверстия, а картриджи используются многократно, сразу для значительного количества креплений.

Химический анкер в виде ампул

Изделия классифицируют и по температурам, при которых возможно их использование: существует летняя, смешанная, зимняя продукция. Погодные условия применения летних анкеров +5 до +40 тепла; весенне-летне-осенних – от –10 до +40°C. Зимние составы схватываются при температурах до — 26–20°C ниже нуля. Поскольку срок годности инжекционной массы ограничен, удобно подбирать средство, привязываясь к климатическому режиму во время строительных работ.

Независимо от фасовки массы, до начала ее использования требуется подготовить и тщательным образом очистить отверстие. Перфоратором в монтажной основе создаем углубление, диаметр которого на 2 мм превышает диаметр вставляемого металлического стержня. Затем тщательно удаляем сверлильную крошку, влагу, пыль с внутренней поверхности: это обеспечит клеящей массе образовать максимальную адгезию и образует устойчивое соединение с базовым основанием. Для устранения загрязнений используем поочередно продувочный насос и щетку-ерш из металла. Процедуру повторяем несколько раз, добиваемся визуально полного очищения полости. Если работы ведутся с пустотелым материалом, во избежание слишком сильного растекания клея по пористому пространству, после продувки в отверстие вставляется пластиковая или металлическая гильза с перфорацией для формирования каркаса отверстия.

Последующие процедуры связаны с той конфигурацией анкера, которую мы собираемся использовать. Если это химический состав в ампуле, помещаем его в углубление, потом вставляем шпильку вращая и разбивая капсулу. Когда клеящее вещество застынет, фиксация станет монолитной.

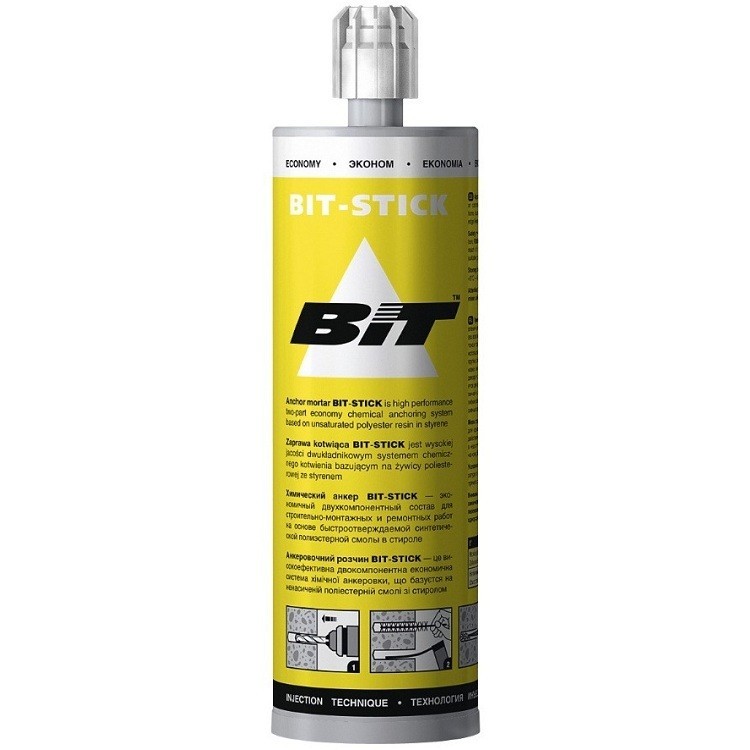

Химический анкер в картриджах

Химический анкер в картриджах требует применения специального пистолета, предназначенного для введения состава вручную. Пистолеты, применяемые для герметиков, тоже подойдут, но они достаточно слабые и не вполне удобные для манипуляций с густым составом. Насадки для смешивания компонентов химического анкера обычно идут в наборе с картриджами. Каждое новое введение состава сопровождается заменой миксера, поэтому для многоэтапных работ дополнительная насадка не будет лишней. В процессе монтажа можно сделать перерыв, но не открутив при этом насадку. Перед повторным применением установить новую.

Химанкер эффективен лишь в случае качественного перемешивания содержимого. Чтобы удостовериться в однородности состава, нужно выдавливать массу на любую пробную поверхность, пока оттенок смеси не станет равномерно-серым. Когда это произошло, можно начинать монтаж. Вводим химический состав и помещаем стержень в отверстие. Глубину установленного металлического элемента и его наклон можно корректировать до момента застывания массы. Избыток затвердевшего вещества легко удалить.

Работать с химанкером настоятельно предписывается в защитных средствах – маске, перчатках: смола может стать причиной аллергии или раздражения кожи и слизистой глаза.

Варьируясь по составляющим компонентам и опираясь на показатели окружающей среды, при которых происходит монтаж, жидкий дюбель затвердевает от одного до пяти часов. При 20°С тепла состав схватывается уже через 30–40 минут; при –5°С не ранее, чем через пять–шесть часов. При еще более низких температурных значениях способны полимеризироваться только зимние инжекционные массы.

Минусы химического крепежа.

Во-первых, стоит отметить ограниченное время хранения: закрытый картридж годен к употреблению не больше полутора года, вскрытый же требуется использовать в течение 14 дней.

Второй недостаток – не слишком высокая скорость схватывания химической массы зависима от факторов окружающей среды, однако, это как недостаток, так и достоинство. А вот расхожее мнение, о том, что химический анкер недешев – неправда. Цена на химический анкер HIMTEX абсолютно сравнима с механическими (клиновыми), а при диаметре отверстия 24 мм и более, даже дешевле. Также химанкеры экономически интереснее по сравнению с металлическими анкерами из нержавеющей стали.

Химический анкер: что это такое и с чем его «едят»?

Когда вам нужно закрепить конструкцию на прочном полнотелом основании, то вы используете известную и понятную вам анкерную или дюбельную технику. Вы подбираете качественный крепеж по назначению и уверенно его устанавливаете, зная, что не подведут ни крепёж, ни основание.

Но что делать, если вы не доверяете основанию? Если вы работаете с пустотелыми основаниями из газобетона или керамического кирпича или с ненадежным основанием типа старой кирпичной стены, или вам нужно максимально надежное крепление, то вас выручит химический анкер.

Что такое химический анкер?

Химический анкер – это двухкомпонентная клеящая масса, изготовленная из синтетических смол. По сути, это клей, который надежно склеивает любой металлический элемент, например, шпильку, с материалом основания. В итоге образуется монолитное соединение и вырвать крепеж можно только со значительным куском основания. Поэтому химический анкер – это максимально надежное крепление.

Другие преимущества химического анкера

Химический анкер дает герметичную фиксацию. В результате металл крепежа не ржавеет, поэтому это ещё и максимально долговечное крепление.

По сравнению с механическим анкером, химический не создает излишнего напряжения в точке крепления к основанию. Это значит, что разрушение основания становится маловероятным и можно выполнять монтаж в краевой зоне основания.

Химический анкер полностью заполняет пространство между крепежом и основанием. Поэтому это единственный вариант крепления конструкций, которые подвержены вибрации (промышленное оборудование, мосты, турник или «шведская стенка»). В условиях вибрации любой металлический крепёж рано или поздно разболтается и начнет вылезать из основания.

Таким образом для краевого монтажа или вибрирующих конструкций альтернативы химическому анкеру нет.

Какими бывают химические анкера?

По сфере использования делятся на две большие группы: общестроительные и профессиональные анкера.
Общестроительные:

На основе полиэстера. Используются для крепления в пустотелый кирпич. Наиболее экономичный состав. Версия со стеролом применяется только для наружных работ, версия без стерола может применяться и внутри помещения.

На основе эпоксиакрилата. Используются для крепления в полнотелые основания. Наилучшее соотношение цены и качества.

Профессиональные:

На основе винилэстера. Используются при монтаже крепежа большого диаметра, подверженного высоким нагрузкам, в основаниях находящихся в воде.

На основе эпоксидной смолы. Используются при максимальных нагрузках на вырыв, в случае отверстий, созданных алмазным бурением в природном камне и имеющих стенки практически зеркальной гладкости.

Существуют также особые версии состава химического анкера, способные работать при отрицательной температуре до -26 градусов.

Для работы с химическими анкерами используются как обычные пистолеты для герметика, так и специальные «двухзаходные» пистолеты, обеспечивающие наиболее полное смешивание компонентов анкера. Какой пистолет использовать – зависит от того, как упакованы два компонента анкера. Есть упаковки, в которых оба компонента находятся в отдельных мешочках, а смешивание происходит в особым образом устроенном носике флакона. В этом случае можно использовать обычный пистолет для герметика.

Особые пистолеты для химических анкеров нужны в том случае, когда смешивание происходит прямо внутри флакона. Поэтому вам нужно внимательно смотреть, как устроена упаковка той или иной марки химического анкера, которую вы собираетесь использовать.

Используйте химический анкер при ответственном монтаже – и надёжного вам крепления!

Различные типы химических анкеров, используемых в конструкциях

Химические анкеры — это общие термины, относящиеся к стальным шпилькам, болтам и анкерным креплениям, которые приклеиваются к основанию, обычно кирпичной кладке и бетону, с использованием клеевой системы на основе смолы. Химические анкеры относятся к соединению, используемому между металлическими элементами и материалами подложки. К металлическим элементам в данном случае относятся стержни, а материалом подложки может быть кирпич или раствор. Синтетические смоляные клеи используются для формирования соединения. Они очень эффективны при использовании в приложениях с высокой нагрузкой. Основное значение химических анкеров и наполнителей заключается в том, что они образуют очень прочные связи. Эти связи на самом деле прочнее по сравнению с основными материалами. Для создания этих соединений используется химическая адгезия, а это означает, что основной материал не подвергается нагрузкам. Это сделало их более популярным вариантом, чем распорные анкеры. Эти анкеры изначально использовались в бетоне, предназначенном для удержания тяжелых грузов.

Идеально подходит для применения при высоких нагрузках, практически во всех случаях полученное соединение прочнее, чем сам основной материал, а поскольку система основана на химической адгезии, к основному материалу передается напряжение холостого хода, как в случае анкеров распорного типа. и поэтому идеально подходят для крепления близко к краю, уменьшенного центра и групповой анкеровки и использования в бетоне неизвестного качества или с низкой прочностью на сжатие. Еще одно значение химических анкеров и наполнителей заключается в том, что они подходят для фиксации материала близко к краю. Их также можно использовать для склеивания с пониженной прочностью на сжатие.

Для анкеров этого типа могут потребоваться различные типы опор для поддержки высоких нагрузок в строительной отрасли. Конические роликовые подшипники — это экспертная компания по производству подшипников, которая может предоставить вам любой тип подшипников, который вам нужен для работы. Используя высококачественные материалы, а также доступные цены, вы можете быть уверены, что получите наилучшее соотношение цены и качества.

Типы химических анкеров, используемых в конструкциях

Существует пять типов химических анкеров, используемых в конструкциях с различными характеристиками, каждый из них анализируется ниже.

Химический анкер из полиэстера

Химический анкер из полиэстера представляет собой распространенную на рынке систему инъекционного анкерования, которая проста в использовании и широко применяется. 2 компонента заполнены в различных размерах двойного инъекционного картриджа. Это реактивная смола, используемая для производства двухкомпонентного инъекционного раствора. Применяются для крепления стальных дюбелей, лестниц, поручней, фасадов зданий, звукоизоляции, трубопроводов, навесов, кронштейнов, соединений арматуры после монтажа. Его также можно использовать для средней нагрузки, анкеровки резьбовых стержней и арматурных стержней на сухом бетоне или основании без трещин.

Ненасыщенный полиэфирный химический анкер

Ненасыщенный полиэфирный химический анкер представляет собой реактивную смолу, используемую для производства двухкомпонентного инъекционного раствора, при этом как ненасыщенные полиэфирные смолы растворяются в стироле (исходный тип смолы), так и стирол- используются свободные ненасыщенные полиэфирные смолы с родственными стиролу мономерами в качестве реакционноспособного растворителя. Различные составы предлагают широкий спектр применения и преимуществ. В современных продуктах смолы более низкого уровня предназначены для использования в кирпичной кладке и бетоне без трещин. В то время как метакрилаты и чистые эпоксидные смолы находятся на верхнем уровне, их можно использовать в более напряженных условиях, таких как растрескавшийся бетон, арматура и сейсмические условия.

Эпоксидно-акрилатный химический анкер

Эпоксидно-акрилатный химический анкер представляет собой двухкомпонентную эпоксидно-акрилатную смолу без стирола для использования в бетоне и кирпичной кладке. Он разработан как быстротвердеющий, высокопрочный анкер из смолы для очень высоких нагрузок и критических креплений, особенно в агрессивных средах или в условиях повышенной влажности. Он применим для тяжелых, высокопроизводительных нагрузок, быстрого отверждения и слабого запаха, основан на технологии винилэфира без стирола с высокой реакционной способностью. Он обеспечивает очень хорошую химическую стойкость в очень агрессивных средах или во влажных условиях, даже в подводных якорях. Он также используется для фиксации в сплошных строительных опорах или пустотелых материалах, в стенах, колоннах, фасадах, полах и т. д.

Химический анкер из чистой эпоксидной смолы

Стандарт из чистой эпоксидной смолы представляет собой двухкомпонентную анкерную систему с чистым эпоксидным связующим в соотношении 1:1 для использования в бетоне с трещинами и без трещин в нормальных и сейсмических условиях. Стандарт Chemical Anchor Pure Epoxy Standard, разработанный для самых требовательных конструкций и соединений арматуры, гарантирует очень высокую несущую способность. Он разработан специально для строительной отрасли. Некоторые области применения включают анкеровку резьбовых стержней, арматурных стержней или втулок с внутренней резьбой в бетон (обычный, пористый и легкий), а также в сплошную каменную кладку. Он имеет очень высокую прочность сцепления с разрушением бетона, что делает его пригодным для очень ровных климатических условий. Он идеально подходит для приложений с высокими нагрузками, полученное соединение прочнее, чем сам основной материал, и, поскольку система основана на принципе адгезии, к основному материалу не передается дополнительное напряжение нагрузки, как в случае с распорными анкерами, и поэтому они идеально подходят для близкое к краевому креплению, уменьшенное центральное и групповое анкерование и использование в бетоне неизвестного качества или с низкой прочностью на сжатие.

Гибридные системы

Гибридная система включает двухкомпонентный химический анкер, который быстро отверждается, поэтому вы можете нагружать точку крепления раньше, чем с эпоксидным анкером. Его можно использовать везде, где требуется резьбовой стержень или арматура в бетоне. Если вам требуется анкерное крепление для соединений конструкционной стали, таких как стальные балки или колонны, с бетоном, такие конструкции, как стеллажи, звуковые барьеры или ограждения, высокореактивные смолы могут быть введены в скважину до вставки стальной шпильки или болта. Реагирующая смесь заполняет все неровности и делает отверстие герметичным со 100% сцеплением, что создает дополнительную прочность при нагрузке. Он также укрепляет структуру бетонных стен и вокруг скважины, делая ее устойчивой к растрескиванию. Наконец, химическая анкеровка позволяет установщику внести небольшие коррективы в выравнивание шпильки, пока химическая смесь еще затвердевает.

Заключение

Если вы не имеете ни малейшего представления о качестве бетона, который вы используете для строительства, химические анкеры — идеальный выбор. Существуют различные системы доставки и варианты на выбор, если вы собираетесь использовать химические анкеры. Однако все они основаны на одном и том же фундаментальном принципе. Они используют базовую смолу, которая комбинируется с другим элементом, чтобы начать процедуру отверждения. Важно изучить различные доступные варианты смол, чтобы понять ценность химических анкеров. Химические анкеры имеют практически неограниченную глубину заделки, поэтому в отверстие можно вставить стержень любой длины для увеличения несущей способности.

Источник изображения: anchorfixings.com, gooduse.com.tw, youtube.com,
hilti.com.hk,

Преимущества химических анкеров

Преимущества химических анкеров
29 января 2020 г.

Здесь Bossong SpA, предлагающая полный ассортимент высококачественных химических анкеров, производимых на ее главном заводе в Бергамо, Италия, объясняет, как использование химических анкеров постоянно растет на рынке благодаря их гибкости и возможности установки в любой тип основного материала.

Для некоторых основных материалов, таких как пустотелая и полнотелая кладка, газобетонные блоки и легкий бетон, химический анкер является лучшим решением, так как он не создает никакого напряжения в основном материале во время установки.

С точки зрения гибкости, химический анкер позволяет анкеровать арматурный стержень, например, с помощью соединения арматуры после установки, а также создавать крепления с переменной глубиной установки. Возможность увеличения глубины установки до 20-кратного диаметра резьбового стержня дает конструктору возможность иметь более высокую резистивную нагрузку по сравнению с механическим анкером.

Все химические анкеры, производимые Bossong, не содержат стирола и имеют тиксотропную консистенцию, что позволяет устанавливать их над головой. Ассортимент химических анкеров состоит из:

POLY EC: Полиэфирная смола без сертификации ETA-CE, для средних/легких нагрузок и для использования в различных базовых материалах, таких как бетон, полнотелая и пустотелая кладка.
POLY SF: Полиэфирная смола с двойной сертификацией ETA-CE для средних нагрузок и различных материалов основания. Также доступен химический анкер POLY SF, предназначенный для использования в полнотелой и пустотелой кладке (ETA – 11/039).6) и для крепления в бетоне без трещин (ETA – 15/0560).
ВИНИЛ: Эпоксидно-акрилатная смола с сертификацией ETA-CE, для средних/высоких нагрузок, подходит для всех основных материалов. Химический анкер VINIL предназначен для крепления резьбового стержня и арматуры в бетоне без трещин (ETA – 15/0708).
V-PLUS: Винилэфирная смола с двойными сертификатами ETA-CE, для высоких/структурных нагрузок, подходит для всех основных материалов и для любых погодных условий. Химический анкер V-PLUS предназначен для крепления бетона с помощью резьбовых стержней и арматуры (ETA – 09)./0140). Сертификация включает в себя статические, а также сейсмические характеристики с категорией сейсмостойкости C1 и C2.
В дополнение к первому ETA для фиксации химического анкера V-PLUS оценивается также соединение арматуры после установки (ETA – 09/0246). Для этого ETA характеристики, включенные в сертификацию, являются статическими, сейсмическими, а также противопожарными. Это крепление также доступно в зимнем и тропическом исполнении для температуры основного материала от -20°C до +40°C.
EPOXY 21: Чистая эпоксидная смола с двойной сертификацией ETA-CE, для очень высоких/структурных нагрузок, подходит для всех твердых материалов основания и для алмазного сверления отверстий до 2000 мм. Химический анкер EPOXY 21 предназначен для крепления бетона с помощью резьбовых стержней (ETA – 11/0344). Сертификация включает статическую, а также сейсмическую категорию C2. Химический анкер EPOXY 21 также оценивается для соединений арматуры после установки (ETA – 11/0345). Для этого ETA характеристики, включенные в сертификацию, являются только статическими, но продукт имеет отдельный отчет по огнестойкости.
