Сделать перемычку: как рассчитать нагрузку и провести установку

расчёт, изготовление своими руками. Изготовление перемычек своими руками

В процессе строительства зданий одной из самых сложных проблем является установка перемычки оконного или дверного проема. Она должна соответствовать всем требованиям, быть прочной, чтобы не допускать проседания стены и деформации рамы окна или коробки двери. При кажущейся простоте работы, для монтажа перемычек необходимы опыт и знания. О том, как правильно сделать перемычку своими руками в дверных или оконных проемах – далее в статье.

Содержание

  • Выполнение расчета нагрузки перемычки для оконных и дверных проёмов
  • Монтаж перемычки своими руками в кирпичном и блоковом зданиях
  • Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах
  • Укрепление проема в несущих стенах
  • Как залить перемычки над окнами своими руками: фото
  • Перемычки своими руками: видео

Выполнение расчета нагрузки перемычки для оконных и дверных проёмов

В строительстве под перемычкой понимается обычная бетонная балка, которая укладывается на стены и является основанием для кладки следующего ряда кирпича или шлакоблока. Конструкция проема должна отвечать определенным требованиям:

  • Опорные участки стены должны нормально воспринимать нагрузку опорной балки.
  • Прогиб балки (ее остаточная деформация) должна соответствовать допустимым значениям для окон или дверей, которые будут установлены в проеме.
  • Если стена, выполненная из кирпичной кладки, сохраняется целиком, перемычка носит временный характер. После высыхания раствора кладка способна поддерживать сама себя, формирую нормальный проем, поэтому перемычка уже никакой функции не выполняет.

В других ситуациях параметры балки рассчитываются по приложенной нагрузке. Этот параметр должен включать в себя:

  • Вес самой перемычки. Особенно это касается тяжелых изделий из железобетона.
  • Вес стены над проемом. При этом необходимо учитывать и самонесущую способность кладки.
  • Распределение веса стены.
  • Нагрузка, которую несет стена от опирания балок перемычки и плит перекрытия.

Ширина линейной перемычки должна быть равна толщине стены, а высота определяется в зависимости от несущей способности перемычки. Длина балки, которая используется в перекрытии оконного проема, зависит от материала, из которого изготовлена кладка. Для кирпича глубина залегания перемычки внутри стены должна составлять не менее 100 мм, для шлакоблока и блоков из других пористых материалов – не менее 300 мм. Умножив эту цифру на 2 и добавив ширину дверного проема, можно высчитать длину перемычки.

Стоит отметить, что в качестве балки оконного или дверного проемов не всегда используется готовое железобетонное изделие. Довольно часто встречается применение деревянных брусьев, или сварных металлических конструкций. Иногда отливают перемычку железобетонную своими руками «по месту». Над проемом устанавливается опалубка и армирующая конструкция из стали. Затем в опалубку заливают бетон. Такой метод примечателен тем, что можно сделать перемычку нужных размеров, даже на нестандартные размеры проема.

Монтаж перемычки своими руками в кирпичном и блоковом зданиях

Самым простым решением вопроса возведения перемычек оконных и дверных проемов, могло бы стать выведение их габаритов непосредственно под плиту перекрытия. Однако, такой вариант просто невозможен. Дело в том, что между проемной перемычкой и началом армирующего пояса должно быть, как минимум, 7-8 рядов кирпича или 2-3 ряда блоков.

Наиболее простой задачей в монтаже верхней части оконного или дверного проема является работа со стенами, которые не являются опорными для перекрытия. Если кирпичная кладка не отвечает требованиям поддержки, то ряды кирпича усиливаются армированием. Между каждым кирпичом, который накрывает оконный или дверной проем, укладываются специальные скрепки. Их изготавливают из проволоки диаметром не менее 4 мм. Под них заводится арматура, которая укладывается вдоль кладки. Этот прием позволит кирпичам лучше держаться вместе.

Если здание возводится из пеноблоков, установка перемычки над окнами своими руками проводится еще проще. Она возводится из блоков на специальной опоре. В качестве опоры используются доски толщиной не менее 40 мм, под которые установлены опоры. После того, как раствор схватится, в блоках, которые образовывают перемычку, сверху проделывается паз. Его толщина должна составлять не менее 300 мм, а глубина – не менее 200 мм. В паз закладывается армирующая конструкция из арматуры диаметром 10-12 мм. Затем заливается раствор. В последнее время производители строительных материалов предлагают готовые U-блоки, которые имеют форму швеллера. Работать с такими блоками намного проще, чем с обычными. После того, как бетон застынет, блоки будут служить как монолитная конструкция.

Еще одним способом установки перемычки на оконный или дверной проем является отливка бетонной перемычки своими руками. В отличие от монтажа желоба из блоков, опалубка устанавливается съемная. Упирается она на стены проема. Монтаж опалубки проводится из досок или кусков ДСП. Когда конструкция установлена, в нее закладывается рамка из арматуры и заливается бетон. Опалубка снимается только после полного высыхания бетона. Хоть это и самый трудоемкий способ установки перемычки под проем окна или двери, он является экономически более выгодным. При этом процессе исключается привлечение специальной техники для подъема тяжелых железобетонных конструкций.

Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах

Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.

В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.

Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины. В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.

Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.

В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.

Укрепление проема в несущих стенах

Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.

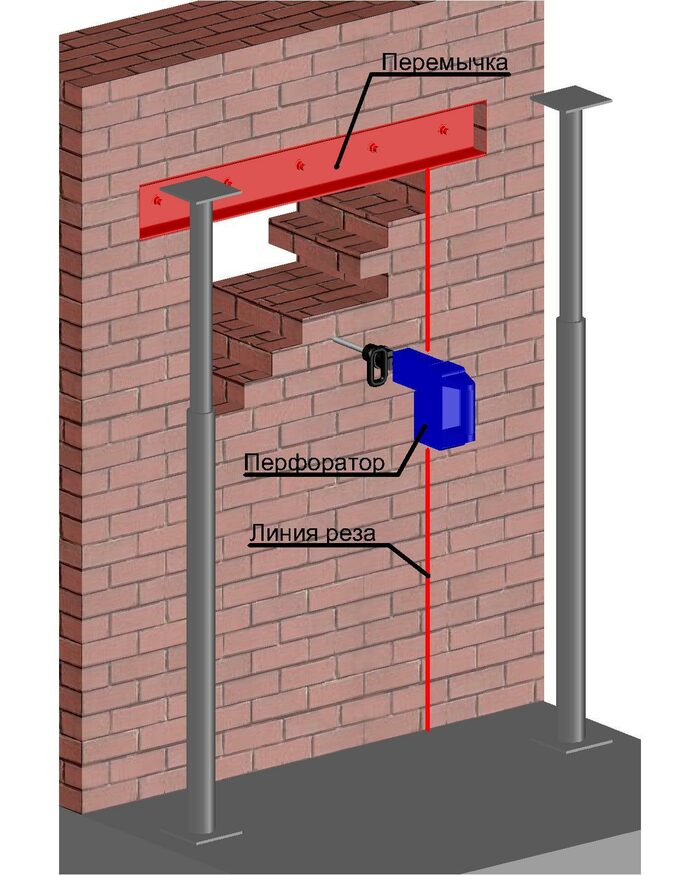

Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема. В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.

После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.

Как залить перемычки над окнами своими руками: фото



Перемычки своими руками: видео

Как сделать оконные перемычки самостоятельно — Завод ЖБИ «Беротек»


При строительстве дома незаменимым элементом является оконная перемычка. Она способна создать несущим стенам здания дополнительную прочность и жесткость. Перемычки можно сделать самостоятельно. Главное знать некоторые особенности.


Особенности оконных перемычек


В современном строительстве используется пять типов оконных перемычек:

  • железобетонных;
  • монолитных;
  • металлических;
  • кирпичных;
  • комбинированных.


Самым быстрым и прочным вариантом будет установка железобетонных перемычек с завода, купленных в строительном магазине. Если же хочется сэкономить деньги, то можно смонтировать оконные перемычки своими руками.


Для начала необходимо определиться, что такое перемычка. Перемычка представляет собой участок стены, перекрывающий проем. Несущие перемычки монтируются тогда, когда стена, где создается проем, принимает на себя тяжесть ограждающей стены или перекрытия. В остальных вариантах используются другие виды перемычек. Иногда для придания неповторимого внешнего вида перемычки делают в виде арки. Арочные перемычки используются и в домах со сводным потолком.


Стоит понимать, что если стена, где создается перемычка, несущая, то площадь прилегания к стене перемычки должна быть не менее 250 миллиметров, в случае, когда стена самонесущая, то достаточно 10 миллиметров.


Перемычки из бетона


Профессионалы чаще всего советуют монтировать бетонные либо фабричные перемычки. Их установка займет мало времени, и они обладают отличными показателями прочности. Такие перемычки изготавливают непосредственно на строительной площадке.


Создать перемычку из бетона можно следующими способами:

  • залить на отдельной площадке и затем установить над проемом;
  • с помощью опалубки залить перемычку непосредственно над проемом.


Качество бетонной перемычки никак не зависит от того, где она заливалась, поэтому необходимо выбирать наиболее удобный для себя вариант. Чаще всего перемычка заливается над проемом, так как в первом случае могут появиться трудности с ее транспортировкой.


Перемычки из железобетона


В качестве опалубки лучше всего использовать деревянную доску, толщина которой составляет около 20 миллиметров. Соединять доски между собой лучше всего с помощью гвоздей или саморезов.


По высоте и ширине проем должен перекрываться с помощью боковых щитов. Опорный щит снизу должен обладать повышенной прочностью. Начинать монтаж опалубки необходимо с нижнего щита. Затем на него укладывается сетка из металлической арматуры, после чего крепятся боковые щиты. Если есть необходимость теплоизоляции, то в опалубку дополнительно укладывается утеплитель, например, пенопласт или минеральная вата. Диаметр металлических прутов выбирается в зависимости от размеров перемычки. Между собой пруты соединяются с помощью проволоки. Стоит обратить внимание, что специалисты не рекомендуют соединять металлические пруты между собой с помощью сварки.



В качестве заливки рекомендуется применять сертифицированный цемент, смешанный с мелким песком и щебнем. При замешивании раствора сначала соединяется цемент и песок, а щебень добавляется в последнюю очередь. Под арматуру перед заливкой можно подложить небольшие куски кирпича или бетона для лучшего утопления металла в растворе. Залитую перемычку необходимо оставить на пару дней для высыхания, лишь после этого можно демонтировать опалубку. Доски лучше всего снимать с помощью легких постукиваний молотком. Так сохранится конструкция опалубки. Для придания гладкости можно обработать опалубку наждачной бумагой.
