Плиты перекрытия: размеры, марки, монтаж

Виды конструкций

Плиты перекрытия имеют специальную маркировку: она указывает на технологию производства, конструкцию, размеры и характеристики изделий. Как правило, марка содержит несколько буквенно-цифровых групп:

• Первая указывает на тип конструкции;




• Вторая сообщает о размерах и предельной нагрузке плиты;




• Третья включает в себя дополнительные сведения (класс арматуры, тип бетона и пр.).

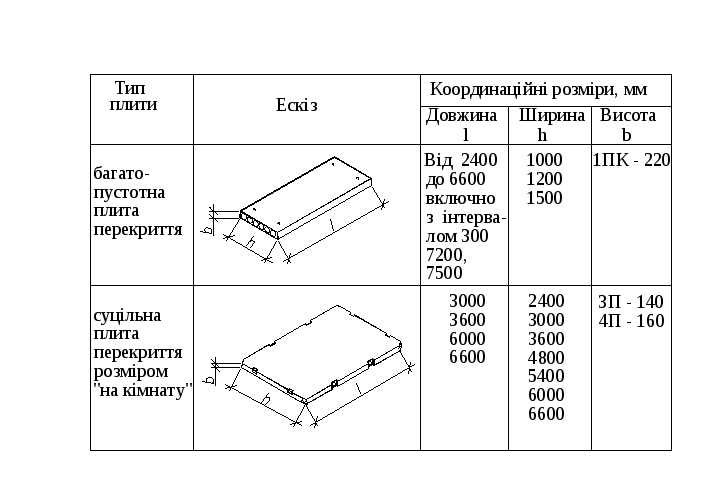

В жилищном строительстве используются, по большей части, следующие виды плит:

• Сплошные. Это плоские конструкции с постоянным сечением. Современные производители предлагают две марки таких плит перекрытия — 1П с толщиной 120 мм и 2П с толщиной 160 мм.




• Ребристые. Благодаря наличию ребер жесткости, такие изделия выдерживают более высокие нагрузки. Кроме того, их внутренняя арматура подвергается предварительному напряжению. Ребристые плиты перекрытия имеют следующие размеры: длина — 5650 мм, ширина — от 935 до 2985 мм. Они маркируются символами П1, П2 и П3.




• Многопустотные. Они характеризуются уменьшенным весом и улучшенными показателями шумоизоляции (за счет большого количества пустот). Марки таких конструкций: от 1ПК до 7ПК, а также ПГ.

Монтаж плит перекрытия

Если несущие стены здания выполнены из кирпича или бетона, перекрытие монтируется прямо на них. Конструкция фиксируется слоем цементно-песчаного раствора толщиной до 20 мм. В случае с кирпичными стенами глубина опирания перекрытия должна быть не менее 12 см.

При возведении стен из керамзитобетонных блоков монтаж плит перекрытий становится более трудоемкой задачей. Дело в том, керамзитобетон — довольно хрупкий материал, поэтому он нуждается в предварительном армировании. Армопояс толщиной до 20 см укладывается по всей поверхности несущих стен. Он обеспечивает распределение нагрузки от бетонной плиты.

Строения из газобетона тоже нуждаются в армировании стен перед укладкой плит перекрытий. При этом глубина опирания конструкции может составлять от 10 до 17 см, в зависимости от ее размеров.

Монтаж жби плит перекрытий производится с применением специальной техники — автокрана. Для разворота конструкций используются багры. Все манипуляции с плитами осуществляются только тогда, когда они находятся в подвешенном состоянии. Укладка изделий начинается, как правило, от тех стен, в которых есть вентиляционные каналы.

Существует два метода утепления плит перекрытий:

• Под стяжку. Слой экструзионного пенополистирола или пенопласта толщиной 8-10 см укладывается под стяжку. Стяжка над утеплителем армируется металлической сеткой.




•  Между лагами. Лаги монтируются на плиту, между ними укладывается рулонная либо плитная минеральная вата. Толщина слоя — 10 см, плотность — 20-30 кг/м3

Купить плиты перекрытий и материалы, необходимые для их монтажа и утепления, можно в магазине «Керамик Групп». Звоните: +7 (495) 125-30-45.

Виды плит перекрытия и их особенности

При возведении объектов различного назначения широко используются различные виды плит перекрытия. Они отличаются по исполнению и геометрическим параметрам. Чтобы не ошибиться, стоит познакомиться с основными разновидностями. Это позволит сделать выбор в пользу наиболее подходящего типа, исходя из назначения возводимого строения, его конфигурации, постоянной и переменной эксплуатационной нагрузки.

Что представляют собой плиты перекрытия?

Независимо от вида, плиты перекрытий представляют собой железобетонные изделия, изготавливаемые в заводских условиях и используемые для формирования горизонтальных несущих конструкций. Они позволяют разделить возводимое строение на отдельные этажи. В процессе эксплуатации воспринимают нагрузку, распределяют ее и передают на несущие элементы. Благодаря их наличию обеспечивается достаточная жесткость возводимого дома.

Классификация и маркировка плит

Для начала стоит разобраться, какие бывают бетонные плиты перекрытия. От этого зависит порядок монтажа и ряд других требований. Железобетонные изделия принято делить на:

• Сплошные, или монолитные. Этот вид плит перекрытия выполняется плоским с постоянным сечением. Верхняя поверхность идеально подходит для формирования чернового пола. Нижняя используется в качестве потолка и уже полностью готова под покраску. В процессе эксплуатации могут опираться всему контуру, а не только по двум сторонам. Востребованы при возведении высотных строений. Обладают высокой несущей способностью при низком коэффициенте шумоизоляции и большом весе.

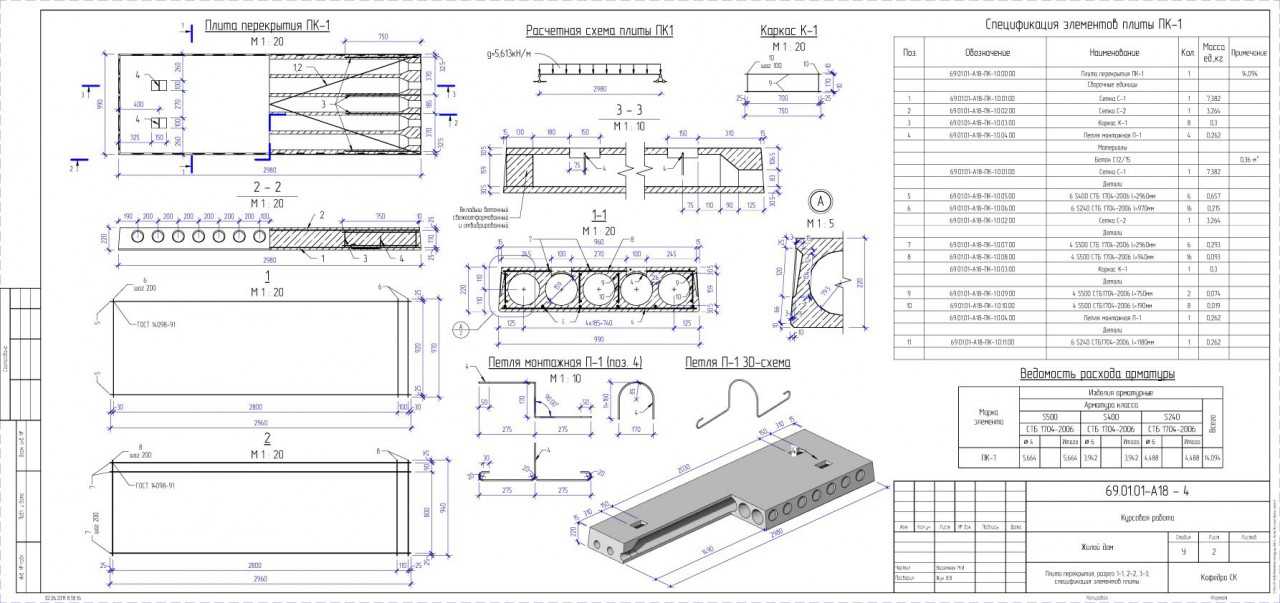

• Пустотные. Внутри данного вида плит перекрытия имеются воздушные полости, позволяющие обеспечить достаточный уровень звуко- и теплоизоляции. Характеристики изделия напрямую зависят от геометрических параметров формируемых полостей. В зависимости от их размера меняется вес готовой конструкции, ее коэффициент звуко- и теплопроводности, а также прочностные характеристики. Широко используются при строительстве зданий из различных материалов.
• Ребристые. Данный вид плит перекрытий рассчитан на достаточно большую эксплуатационную нагрузку. У них имеются ребра жесткости, существенно повышающие прочностные свойства по сравнению с пустотными и сплошными аналогами. Используемые для армирования пруты подвергаются предварительному напряжению. Востребованы при строительстве зданий общественного и промышленного назначения, предполагающих использование каркасных конструкций. Производители предлагают всего три типоразмера ребристых моделей. При длине 5650 мм их ширина может быть 2985, 1485, 935 мм у П1, П2 и П3 соответственно. Толщина ЖБИ, изготовленного по ГОСТ, составляет 300 мм. Если производство осуществляется по техническим условиям ТУ, поперечный размер увеличивается до 400 мм. При одинаковых габаритных размерах вес изделий может отличаться. Все зависит от вида и плотности бетона, который использовался при производстве перекрытий.

Существующие виды плит перекрытий отличаются между собой по характеристикам и исполнению. Для удобства пользователя производители наносят на готовые ЖБИ маркировку, позволяющую получить всю необходимую информацию. Она представляет собой набор букв и цифр, значение которых позволяют точно определить актуальные для строительства данные.

Маркировка обычно начинается с буквенного обозначения, указывающего на вид плит перекрытия. Для обозначения монолитных используют буквы П, ПП, ПТС. Сплошные ребристые обозначают ПГ, ПР. Если предусматриваются проемы для вентиляции, используется маркировка ПВ. Изделия с отверстиями с фонарями маркируют ПС, ПФ. Ребристые для легкосбрасываемой кровли обозначаются ПЛ.

После букв в маркировке идут цифры, которые указывают на геометрические параметры: длину и ширину. Размерность указывается в дециметрах. Приведенный размер отличается от реального на 20 мм. Так, если первое число в маркировке 42, это означает, что длина равно 42 дм. На самом деле длина железобетонного изделия составляет 4180 мм. При указании в маркировке ширины также используется дециметры. Реальные параметры отличаются от нормируемых на 10 мм.

После геометрических параметров определенного вида плит перекрытий в маркировке следует допустимая нагрузка. Она приводится в центнерах на квадрат. Если модель со стандартными параметрами не способна справиться с эксплуатационной нагрузкой, возможно использование ЖБИ с повышенной нагрузкой.

В самом конце также могут присутствовать буквенные обозначения:

• AtV, указывающее на использование усиленной арматуры при производстве данного виды плит перекрытия. В некоторых случаях производитель указывает на конкретные типы армирующих элементов, которые использовались в процессе производства.
• А. Модель поставляется с уплотняющими вкладышами на торцах.
• Т. Требуемая прочность достигается за счет использования тяжелого бетона.

Кроме перечисленных данных на боковых поверхностях некоторых видов плит перекрытия может приводится и другая информация. Ее можно условно разделить три блока:

• Основной. Содержит сведения о марке выбранного изделия, товарном знаке производителя, приводится его наименование, ставится штамп о прохождении техконтроля.
• Информационный. Отражает массу изделия и дату, когда оно было произведено.
• Монтажный. По нему можно определить, где находится верх данного вида плит перекрытия, в каких местах должны располагаться опоры и строповка. Приводятся данные об установочных рисках.

Разновидности плит

По конструктивному исполнению существующие разновидности можно разделить на:

• Монолитные. Не имеют пустот внутри.

• Сборные железобетонные.

Монолитное изделие заливается на строительной площадке. Его формируют в следующей последовательности:

• монтируется опалубка;
• устанавливается армирующий каркас;
• заливается бетонная смесь с подходящими прочностными характеристиками.

Данный вид плит перекрытий используется в том случае, когда у возводимого дома имеется каркас, формируемый с использованием монолитного бетона. Возможно использование сборного каркаса.

Данная разновидность позволяет:

• Оптимизировать затраты на закупку материала, так как конструкция формируется непосредственно на строительной площадке. Если достаточно точно рассчитать объем изготавливаемого элемента, можно закупить бетонную смесь в требуемом количестве.
• Сформировать надежную и герметичную конструкцию, не имеющую швов. Последние часто являются концентраторами напряжений, начиная с которых разрушаются ЖБИ.
• Обеспечить продолжительный срок службы возводимого строения.

Из недостатков следует отметить

• Сезонность изготовления. В холодное время года формование монолитного вида плит перекрытий затруднено либо обходится дорого.
• Трудоемкость формования и увеличение сроков строительства, так как приходится ждать, пока залитая бетонная смесь наберет необходимую конструктивную прочность.
• Повышенные требования к квалификации и опыту исполнителей и используемых материалов. Это бывает достаточно сложно обеспечить в условиях строительной площадки.

Сборные изготавливаются в заводских условиях. Технология производства прописана в нормативных документах. Их геометрические параметры и эксплуатационные характеристики строго регламентированы. Данный вид плит перекрытий изготавливается на ЖБК и ЖБИ. Здесь он набирает достаточную прочность. Полностью готовый конструктивный элемент доставляется на строительную площадку и монтируется.

Полностью отвечающие нормативным требованиям изделия имеют небольшой недостаток, которым является незначительный перерасход рабочей смеси. Кроме того, по сравнению с монолитными аналогами они получаются менее жесткими. А потому действующие усилия должны быть намного ниже. Однако перечисленные недостатки данного вида плит перекрытий полностью перекрываются их достоинствами:

• стабильность прочностных характеристик, которые можно обеспечить только в заводских условиях;
• сокращение сроков выполнения монтажных работ, так как отпадает необходимость в ожидании застывания бетонной смеси;
• возможность круглогодичного строительства без существенного увеличения затрат;
• большой ассортимент.

На сайтах заводов-изготовителей можно увидеть фото выпускаемых видов плит перекрытий и их отличительные особенности. Это позволяет подобрать готовый элемент с учетом геометрических параметров возводимого строения. В результате формируется горизонтальная поверхность. Свободное пространство может быть залито непосредственно на строительной площадке.

Отличительные особенности

Процесс производства ЖБИ может отличаться. Существующие виды плит перекрытий серий ПБ и ПК имеют ряд отличительных особенностей. К таковым относят:

• Разную технологию изготовления. Для формообразования ПБ используется безопалубочная технология. Серия ПК получается в результате опалубочного формования.
• Ограничения по длине. Использование безопалубочной технологии при производстве первого вида плит перекрытий позволяет обеспечить максимальную длину до 10,8 м. При заливке в опалубку максимальная длина ограничивается 7,2 м.
• Несущая способность. Во многом зависит от используемого при производстве сырья. ПБ способны выдержать 300 – 1600 кг/м2. У стандартных ПК предельная нагрузка 800 кг/м2. При изготовлении по спецзаказу предельное значение увеличивается до 1250 кг/м2.
• Состояние поверхности. Идеально гладкая поверхность ПБ с минимальным количеством механических повреждений значительно упрощает последующее выполнение отделочных работ. Использование металлической опалубки при формовании ПК значительно ухудшает качество поверхностного слоя. Как следствие, в последующем приходится предусматривать дополнительные операции для достижения желаемого качества поверхностного слоя.
• Порядок армирования. Для обеспечения достаточно уровня прочностных свойств используют арматуру. В тех видах плит перекрытий, длина которых не превышает 4,2 м, в качестве усиливающего элемента используется арматурная сетка. При больших габаритах для нижнего армирования используется предварительно напряженная арматура.
• Резка. Формообразование элементов нужного типоразмера осуществляется в заводских условиях. Резка на строительной площадке не рекомендуется.
• Марка бетона. У каждого вида плит перекрытий она своя. Если для ПБ используется марка М400 – М500, то для ПК применяется М200 – М400.

Расчет количества плит и их размеров

Характеристики и размеры плит перекрытия могут существенно отличаться. Как правило, требуемая разновидность и геометрические параметры определяются на этапе проектирования дома. Чаще всего планировка будущего здания подгоняется под стандартные параметры. Если же по каким-то причинам этого сделано не было, надо будет произвести расчет выбранного вида плит перекрытий самостоятельно, учтя ряд особенностей:

• Длина рассчитывается с учетом расстояния между противоположными стенами. К найденному значению прибавляется двойная глубина опирания для получения промежуточного значения.
• Для удобства расчетов производят раскладку на листе, прочерчивая каждую деталь в масштабе. При этом обязательно соотносится расстояние между несущими стенками и доступная ширина.

Для заделки швов между уложенными железобетонными изделиями используется цементно-песчаный раствор. Если зазор получается достаточно большим, используется цемент. Если не удается сформировать поверхность из ЖБИ со стандартными габаритами, в этом случае можно прибегнуть к монолитной заливке, чтобы полностью заполнить свободное пространство. При этом обязательно выполняется предварительно армирование для обеспечения необходимой прочности, жесткости конструкции. Таким образом удается сформировать горизонтальную поверхность из стандартного вида плит перекрытий в здании с нестандартной конфигурацией.
