Высота парапета на плоской кровле
Membrane roof cost calculator
* Калькулятор расчета стоимости мембранной кровли
Горизонтальная часть основной площади кровли
Площадь крыши, м2
Формула учитывает коэффициент расхода материала на боковые и торцевые перехлесты швов S * 1,11 (то есть плюс 11%)
Толщина мембраны, мм
Вертикальная часть, примыкания к выступающим элементам
Есть ли парапет по периметру крыши, а так же зенитные фонари, вентшахты?
Расчет материала ПВХ мембраны для гидроизоляции парапетов, стен, выходов и др. примыканий
Общая длина парапетов, выступающих элементов, погонный метр
Так же можно включить сюда общую длину примыканий к вентиляционным элементам, трубам, выход на крышу и пристройки
Высота + ширина парапетов (нахлест примыкания на верхние участки), ед.
измерения в метрах!
0.1
Можно взять среднее значение для заведения ПВХ мембраны на любую вертикальную поверхность, например 0,3 метра
Расчет комплектующих:
Включить комплектующие в смету ?
Разделительный слой под ПВХ мембрану — согласно руководству по проектированию
Геотекстиль на бетон, стяжку или Стеклохолст на утеплитель ЭППС (XPS или Пеноплекс)
Крепеж для мембраны в основание (бетон, стяжка, профнастил и т.д.): среднее 4 шт. на м2
Телескопический крепеж, саморез остроконечный, анкерный элемент — дюбель
Прижимные алюминиевые планки
Применяется как крепежный элемент во всех местах примыканий
Водоприемная воронка
Одна воронка диаметром 100 мм на 300 м2 кровли, среднее значение
Количество воронок
Расходники
Герметики, мелкие саморезы, биты, буры, перчатки и др.
Работы:
Включить в расчет стоимость монтажа ПВХ мембраны + комплектующих ?
Гарантия на работы по договору от 5 лет
Итого₽
Смета на плоскую кровлю с разуклонкой из клиновидной теплоизоляции
Смета на плоскую крышу с уклонообразующим слоем из керамзита и стяжкой в 50 мм с армосеткой
Калькулятор стоимости утеплителя для плоской крыши и разуклонки
* Разуклонка — минимальный уклон для отвода воды с кровли ⇒ не менее 1,7%
Площадь крыши, м2
Толщина утеплителя, мм
Материал теплоизоляции
Включить в расчет монтаж плит утеплителя ?
Комплектующие ?
Выбор пароизоляции
По технологии укалывается под утеплитель на основание крыши (Ж/Б плита, стяжка, профнастил, OSB или ЦСП плиты)
Крепеж плит теплоизоляции
Расход крепежа примерно 3 шт.
на квадратный метр
Считать разуклонку ?
Устройство необходимого угла наклона плоской крыши во избежание образования застойных зон и участков
Выбор технологии и материала из которого будет разуклонка крыши (цены под ключ)
Клины: 760 ₽ материал и 230 ₽ работа. Стяжка: 750 ₽ материалы (керамзит, арматурная сетка, бетон) и 450 ₽ работа
Доставка материала
Итог ₽
Пример на чертеже слои: 1. ПВХ мембрана Fatrafol 810, 2. Геотекстиль, 3. Стяжка, 4. Уклон керамзит, 5. Пленка, 6. Каменная вата, 7. Пароизоляция, 8. Ж/Б плита
Минимальная высота парапета на плоской кровле составляет 450 мм, а максимальная 1200 мм
Руководствуясь СНиП:
При высоте объекта менее 10 метров, и если на кровле не будет постоянного присутствия людей, можно не делать ограждающие парапеты.
На плоской кровле частных домов можно делать парапеты любых размеров, но для удобства нужно учитывать высоту кровельного пирога (толщина утеплителя, разуклонки, гидроизоляции) и она должна быть меньше высоты самого парапета.
То есть, если вы делаете парапеты из блоков (кирпича и др. материалов) в 50 см от железобетонной плиты перекрытия, то кровельный пирог соответственно уменьшит конечную высоту парапета — это нужно учитывать при строительстве.
На зданиях высотой более 10 метров, обязательно нужно делать парапеты в не зависимости от эксплуатации.
Под такие правила попадают, так же открытые площадки, террасы, балконы, лоджии …
При высоте объекта от 7 метров, и наклоне крыши более 12°, необходимо устанавливать ограждающие элементы.
Если уклон крыши до 12%, а длина карниза более 7 метров, в этом случае высота парапета не менее 600 мм.
5.3.4 СНиП II-26-76 по периметру эксплуатируемой крыши должен быть установлен парапет высотой не менее 1,2 метра.
Спортивные и детские площадки на крыше, оборудуют парапет сетчатыми ограждениями высотой до 1 метра.
По ГОСТ 25772 применяются несгораемые ограждения по периметру наружных стен при кровельном уклоне до 12% и высоте карниза или верха наружной стены более 10 метров.
Устанавливают ограждения при уклоне крыши от 12% и высота до карниза более 7 метров.
Если высота элемента менее 0,6 м, его дополняют с решетчатым ограждением до необходимой высоты – 0,6 м от поверхности кровли.
На чертеже выше узел — устройство плоской крыши без парапетной стены, такой вариант конструкции часто применяется в частном домостроении и на одноэтажных коммерческих зданиях.
- Дополнительный слой кровельного материала
- Фарту не менее 150 мм — для обеспечения герметичности стыка, укладывается на две нитки полиуретанового герметика
- Крепления устанавливаются через каждые 600 мм
- Полиуретановый герметик
Кровельные ограждения создаются по определённым нормам ГОСТа.
На крыше, которую предполагают эксплуатировать как зону отдыха, обустраивают высокий и плотный парапет, порой с дополнительно установленной сетчатой защитой.
На сооружениях с системой внутреннего водостока устанавливают невысокие ограждения.
Парапет дополнительно оборудуют решёткой так, чтобы увеличить высоту ограждающей конструкции.
При возведении крыши важно особое внимание уделить её функциональным элементам. Конструкция, установленная по краю кровли, обеспечивает безопасное перемещение строителей и ремонтников на любых видах крыш.
Чтобы предотвратить самопроизвольный сброс дождевых и снежных масс с крыши, необходима надёжная и прочная защита по периметру всего сооружения.
Специализируемся на сложных кровельных системах
Каждый год проходим обучение у европейских производителей
⇒ Сделаем просчет сметы в течении суток
⇒ Проверенные и качественные материалы
⇒ Гарантия на монтажные работы от 5 лет
⇒ Бесплатный выезд на объект и консультация инженера!
Оставьте заявку на плоскую кровлю
Здесь Вы можете загрузить фото или чертежи Вашего проекта!
«Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности»
Или звоните по телефону
8 (800) 301-80-86
Звонок по всей России бесплатный!
Плотный парапет надёжно огораживает крышу, не даёт порывам ураганного ветра срывать кровельное покрытие.
Грамотно сделанное ограждение усиливает гидроизоляционные и противопожарные свойства кровли.
Парапет позволяет маскировать не слишком симпатичные элементы инженерных коммуникаций, декорирует громоздкую систему кондиционирования.
Узел примыкания к парапетной стене высотой не более пол метра
- Дополнительный слой — усиление
- Кирпичная кладка должна быть оштукатурена цементно-песчаным раствором (марка М200) с металлической сеткой закрепленная саморезами к стене
- Парапетная оцинкованная крышка
- Заклепочное соединение
Уклон в 5 % обеспечивает сток воды во внутрь крыши, защита фасада от промокания.
Устройство парапета
- Само ограждение.
- Кровельный клин, сделанный из бетона, минераловатных плит, деревянных элементов.
- Гидроизоляционная защита.
- Козырёк парапета, сделанный из стального листа с цинковым покрытием.
Каждая часть ограждающей системы создаётся для выполнения определённых функций.
- Дополнительный слой кровельного материала
- Разделительный слой завести выше уровня переходного бортика
- Лист плоского шифера
- Фартук из оц. стали
- Фартук из оц. стали крепить заклепками к крепежному элементу
- Металлический профиль, закрепленный на парапете
- Крепежный элемент
- Минераловатный утеплитель
- Тонкослойная штукатурка
Плоский шифер крепится к парапету через металлический гнутый профиль с помощью саморезов. Профиль устанавливают исходя из размеров теплоизоляционных плит, но расстояние
между профилями не должно превышать 600 мм.
Тепло — и гидроизоляция парапета
Кровля в полной мере принимает на себя удар от воздействия окружающей среды. По той причине кровельный парапет теплоизолируют с двух сторон, чтобы предотвратить промерзание стен и общего разрушения системы теплоизоляции.
При некачественной теплоизоляции фасад быстро потрескается, повредится внутренняя отделка.
Ограждающее сооружение по краю крыши усиленно гидроизолируют, чтобы не допустить попадания осадочной влаги внутрь кровельного покрытия. Особенно трудно защитить от воды место, где ограждение примыкает к крыше под прямым углом.
Усиление системы гидроизоляционной защиты достигается с помощью негорючего материала Техноруф 45 Галтель, который смягчает переход вертикали в горизонталь, создаёт плавную линию вместо прямого угла.
Обычный рубероид довольно быстро изнашивается и начинает протекать.
Специалисты предпочитают для гидроизоляции плоской кровли использовать современные инновационные материалы Технониколь, дополняя гидроизоляционный ковёр краевыми и прижимными рейками.

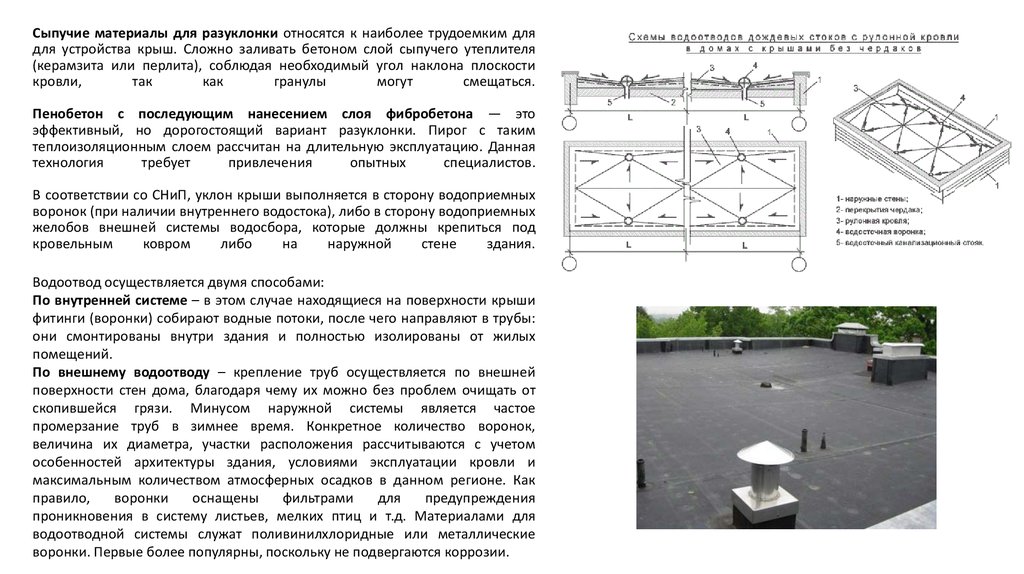

Создание контруклона и отвода воды от парапета, если рядом будут воронки — так решается проблема с образованием застойных зон (лужи на крыше)
Для плавного перехода гидроизоляции на парапет монтируют кровельную галтель — это переходной бортик с горизонтальной части на вертикальную
Оформление контруклонов и применение парапетных воронок
При сооружении надёжной кровли важно правильно оборудовать контруклоны вдоль парапетов.
Чтобы качественно удалять атмосферные осадки, не допуская протекания в области парапета, необходимо использовать минераловатные плиты.
Поверх XPS укладывают подходящий материал в рулонах. Кровельную воронку Технониколь ультра применяют в случае, если здание оборудовано наружным водостоком.
Устройство присоединяют к водостоку, обеспечивая быстрое отведение дождевой воды и талого снега.
Молниезащита:
- Парапет является выступающей частью кровли, поэтому в обязательном порядке оборудуется молниезащитой.
- Молниеприёмная сетка по всему периметру в точности повторяет линию ограждающего элемента.
- Все нормы по возведению парапета обязательны уже на стадии проектирования.
- Нарушение правил строительства чревато быстрой потерей эксплуатационных качеств зданием, разрушением несущих элементов и рисками, опасными для жизни людей.
Основные понятия
В качестве защиты и декоративного оформления крыши по периметру кровли возводят небольшое возвышение, которое называют парапетом.
По требованиям СНиПа защита кровли возводится на эксплуатируемой и неэксплуатируемой крыше в обязательном порядке.
Все технические требования к обязательному элементу кровли подробно изложены в официальных СНиПах.
В качестве материала применяют кирпичи, бетонные плиты, газосиликатные блоки и другие материалы.
На видео обучающий ролик, как создать правильное водоотведение с помощью уклонов из клиновидной теплоизоляции
По требованиям СНиП высота и размеры ограждающих конструкций строго регламентированы. Жёсткие нормы и ограничения – необходимая мера по обеспечению безопасности сооружения. Правила и нормы для разных типов крыш не одинаковы.
- На плоской неэксплуатируемой кровле строения, высота которого не превышает 10 метров, можно установить низкий простой парапет 45-50 см.
- Эксплуатируемые кровли обустраиваются парапетом, высота которого достигает 1,2 м. Чтобы сохранить привлекательный внешний вид сооружения иногда сооружают бордюр в полметра, а поверх него монтируют металлические заграждения.
На нашем сайте вы можете скачать документы, в которых подробно описаны все требования к возведению парапетов. Для плоских кровель минимально допустимая высота составляет 45 см, а максимальная – 120 см.
Ограждение для кровли
При эксплуатации плоских кровель важно добиться гарантированной безопасности для людей.
В Корпорации «Технониколь» производят специальные защитные конструкции Технониколь, устанавливаемые на кровельные парапеты.
Металлическая защита выпускается в 3 вариантах исполнения с различной высотой.
Специалисты «Технониколь» создали универсальные элементы для разных видов кровель.
Конструкции сертифицированы, соответствуют ГОСТу. Тип металлической защиты Технониколь выбирают в зависимости от вида и высоты парапета.
Преимущества ограждающих конструкций
Установка защиты производится быстро, а процесс монтажа несложен сам по себе.
- Цинкование всех металлических поверхностей гарантирует стойкие антикоррозийные свойства стальных элементов.
- Идеально подходит для кровель с высокотехнологичной гидроизоляционной защитой в виде мембраны Технониколь или рулонами с битумным покрытием.
- Ограждение сертифицировано и полностью отвечает требованиям противопожарной безопасности.
- Разработанная документация позволяет легко сочетать ограждение с укладкой защитных гидроизоляционных слоёв на крыше.
При необходимости строители могут легко выбрать из продуктивной линейки изделий ограждение требуемой высоты с нужным типом крепления.
Виды кровельных ограждений — способы крепления в зависимости от высоты парапета

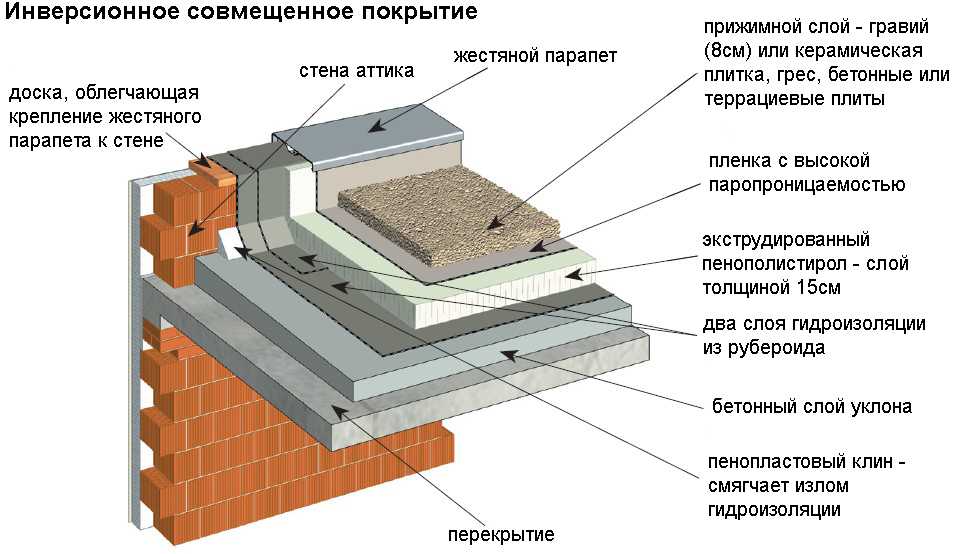

Примыкания гидроизоляции к парапету ПВХ мембраной
Монтаж современного высокотехнологичного мембранного покрытия на парапет гарантирует высокий уровень защиты от проникновения осадков внутрь системы гидроизоляции.
Материал сваривают потоком горячего воздуха, используя специальное строительное оборудование, автоматическое, полуавтоматическое или ручное.
При этом существует множество тонкостей укладки мембраны в сложных узлах соединения вертикальных элементов с горизонтальной поверхностью крыши.
Метод обработки угла «сдвинутый конверт»
- Внутри угла формируют объёмный кулёк петлеобразного вида из тонкой мембраны. Начало фигуры находится в месте соединения двух вертикальных элементов.
- С помощью специального роликового инструмента из латуни гидроизоляционный материал присоединяют к основной поверхности ручным феном.
- Петлю прижимают и прикатывают место сгиба.
- Повторяют прикатку сгиба, повернув образовавшуюся объёмную петлю на другую сторону.
- Перемещают линию сгиба на середину петли, аккуратно сдвинув мембрану.
- Новый сгиб тщательно прикатывают роликом.
- Чтобы сохранить нижние слои в целости, под обрабатываемый участок подкладывают подкладывают металлическую пластину.
- Выполняют стандартный сварочный шов.
- Место примыкания присоединяют основному покрытию узким роликом.
- Мембрану приваривают внахлёст, используя латунный ролик.
- Нахлёст мембраны далее приваривают силиконовым роликом, а роликом из латуни прикрепляют место перехода с нахлёста.
- Тщательным образом приваривают стыки и начало швов.
- Части «конверта» 1 — 2 приваривают последовательно, друг за другом.
- Свободную часть прихватывают феном, завершая оформление внутреннего угла.
Порядок обработки и усиления внутренних углов
Дополнительное усиление гидроизоляции выполняют с помощью накладного внутреннего угла из неармированного материала.
- Сначала вырезают квадрат со стороной 20 см.
- Складывают и прикатывают квадрат по диагонали, отмечая середину фигуры.
- Углы квадрата обрезают ножницами, так, чтобы образовались скругления.
- Один из углов складываем к середине и валиком прокатываем получившуюся складку.
- По разметке отрезаем полоску и складываем угол так, чтобы вырезанная часть оказалась внутри кармана.
- Заготовку свариваем, надев материал на подходящий угол.
- Накладной угол привариваем в стыке на вертикальном участке угла.
Качество сваренных швов тщательно контролируем при помощи чертилки.
Скрытое дополнительное крепление
Вначале отмеряем необходимую ширину выкройки. Обычно размер полоски равен высоте заведения на парапет. Для создания «кармана» требуется специальный готовый элемент или самостоятельно вырезанная из армированного полотна полоска.
- С помощью автоматического сварочного оборудования крепят нижний край заготовки с полоской для кармана.
- Прочность крепления обеспечивает установка прижимной рейки. Мембрану натягивают, используя зажим кровельщика. Рейку в это время удерживают плоскогубцами.
- Для защиты нижних слоёв кровельного покрытия используют пластину из металла.
- Слишком длинную прижимную рейку надрезают и ломают по надрезам.
- Свободный край заготовки поднимают на парапет.
- Чтобы мембрана легла ровно, не образуя волн, при установке крайнего крепежа её активно вытягивают в диагональных направлениях.
- На низком ограждении мембрану просто перекидывают через стенку и тянут наружу, одновременно разглаживая волны на покрытии.
- Укрепляют гидроизоляционный материал с наружной части, устанавливая нащельник или капельник. Невысокий парапет оформляют краевой рейкой.
- Закругляют углы и приваривают усиливающий элемент к основному кровельному покрытию.
- Приваривают все нахлёсты, снимая фаску.
Тщательно проверяют качество всех швов. Ручные швы дополнительно обрабатывают специальной мастикой.
Как изолировать внешний угол плоской кровли
Заготовка вырезается по размеру, перекрывающему нахлёст мембран. Аккуратно подрезают углы выкроенной детали ножницами, придавая им закруглённую форму.
- Ручным феном прогревают угол.
- Проваривают стык для обеспечения гарантированной водонепроницаемости.
- Заготовку приваривают к основанию.
- Доварите шов, используя жёсткий ролик из тефлона.
- Основную площадь заготовки приваривают к покрытию крыши.
- Отогните угол, отделяя не приваренную часть.
- Прижимая пальцем, приваривают отстающий угол.
По окончании процесса тщательно проверяют герметичность швов.
Гидроизоляция парапета из наплавляемых материалов
Рекомендации по работе с современными высокотехнологичными материалами обеспечат высокий уровень герметизации кровли.
Советы основываются на более чем 20-летнем опыте работы компании Технониколь, производящей и применяющей рулонные материалы на кровле.
Вертикальные конструкции из штучных материалов
Стенки парапета, сложенные из штучного материала, кирпича или пенобетонных блоков, перед укладкой гидроизоляционного слоя облагораживают и выравнивают.
- При оштукатуривании поверхности используют цементно-песчаную смесь М150.
- Вертикальные стенки обшивают прессованными асбестоцементными листами или цементно-стружечными плитами. ( АЦЛ и ЦСП)
( АЦЛ и ЦСП)На горизонтальной плоскости парапета создайте небольшой уклон в сторону кровли. Достаточно угла в 4 градуса, чтобы осадки стекали в нужном направлении, а не падали на фасад.
Установка слоев усиления в местах примыкания с вертикальными конструкциями
В местах примыкания вертикального ограждения к кровле устанавливают наклонные бортики Техноруф В60 Галтель.
Для закрепления бортиков используют мастику кровельную горячую.
Бортики выполняются из цементно-песчаного раствора. Поверхность бортика обязательно праймируют.
Для этого из материала Техноэласт выкраивают полосы для создания усиливающего слоя.
Выкройка должна полностью перекрывать бортик, заходить на плоскую кровлю и на парапет на расстояние 100 мм и 25 мм соответственно.
- Слой усиления наплавляемой гидроизоляции примыкания парапета
- Алюминиевая краевая рейка
- Полиуретановый герметик
- Парапетная воронка
Как работает конструкция воронки для парапета
На участках с понижением принято оборудовать специальные устройства для внешнего водостока.
Воронкообразное устройство Ультра 110 используется для экстренного сброса осадков, когда основные внутренние пути для оттока воды не справляются или оказываются засорены.
- Из Техноэласта вырезают деталь для усиления гидроизоляционного покрытия. Вырезанный элемент наплавляют в месте установки воронки, там, где поверхность имеет явное понижение. Естественно, что площадь усиливающей детали должна быть больше фланца воронки.
- В слое усиления прорезают отверстие по форме трубы воронки.
- Горелкой хорошенько разогревают поверхность, на которой будут устанавливать водособирающий элемент.
Применяя тонкие гидроизоляционные мембраны, полезно усиливать защиту с помощь специальной мастики с герметизирующими свойствами.
Для этих целей корпорация Технониколь рекомендует мастику № 71.
На видео технология монтажа наплавляемой битумно-рулонной кровли
- Примыкание к парапету с высотой в 450 мм
- Конструкцию оформляют наклонными бортиками.
- Полосы слоя усиления из материала Техноэласт ЭПП наплавляют, точно выполняя все пункты инструкции.
- Покрытие подводят к наклонному бортику без заведения на галтель.
- Избегайте совпадения торцевых нахлёстов нижнего и верхнего слоя.
Чтобы закрепить оцинкованную парапетную крышу применяют специальный кровельный костыль, его подбирают исходя из формы самого фартука
Защита парапета оцинкованной кровельной сталью
Верхнюю часть парапета защищают от воздействия внешней среды фартуком из оцинкованной кровельной стали.
Иногда используют парапетные плиты с герметически обработанными швами.
- Кроме стального парапетного фартука для оформления используют Т-образный кровельный костыль для крепления отливов и фартуков на парапеты.
- Оцинкованный стальной лист защитит парапет от механических повреждений и влаги.
- Кровельные костыли укладывают с каждой стороны парапета так, чтобы костыли на одной стороне были смещены на половину относительно другого ряда.
- Шаг укладки не более 750 мм.
- Костыли выступают за грань парапета на 80-120 мм, так удобнее надевать на них сам фартук.
Стыки кровельного листа прикрываются лежачими или стоячими фланцами.
Примыкание к вертикальной поверхности
Стыки со стенами, высокими парапетами, вентиляционными шахтами, зенитными фонарями оформляются по стандартной схеме.
Кровельный материал заводят на высоту не менее 350 мм и дополнительно закрепляют краевой рейкой.
Высота заведения дополнительного слоя определяется в соответствии с СП и составляет не менее 250 мм.
Примыкание к стойке ограждения
Опоры под оборудование и прочие элементы закреплены к основанию через фланец.
Для установки ограждения непосредственно на готовую кровлю выполняют разметку стоек.
Основания стоек устанавливают до карнизного свеса, не заходят на элемент из оцинкованной стали.
Слои усиления с отверстием в центре под профиль стойки вырезают так, чтобы основание было перекрыто с каждой стороны на 150 мм.
В месте установки очерчивают контур основания стойки.
Внутри контура шпателем втирают посыпку на материал Техноэласт ЭКП.
Стойку крепят к основанию так, чтобы ограждение выдерживало заданную в инструкции нагрузку, составляющую 0, 54 кН.
Техноруф В60 галтель
Бруски треугольного сечения нарезают из негорючего, высокотехнологичного теплоизолирующего материала, сделанного на основе базальта, очень прочной горной породы.
Минеральная вата поступает на стройку в виде стандартных плит, из которых вырезают переходные бортики.
Используют для оформления стыков, углов примыкания. С помощью бортика создаётся плавный переход от вертикальной стенки к горизонтальной поверхности кровли.
Материал не боится воды, не горит и предотвращает потери тепла.
- Фиксацию края гидроизолирующего защитного покрытия проводят с помощью краевой алюминиевой рейки.
- Крепят фиксирующий элемент только на прямых отрезках, не имеющих закруглений.
- Верхний отгиб заполняют мастикой Технониколь, чтобы предотвратить попадание воды под мембрану.
- Крепёжные элементы прижимают рейку по краям. Шаг крепежа составляет 200 мм.
- Парапетная воронка – важная часть кровельного оборудования. Воронки отводят излишки влаги с крыши через парапет или балконы.
- Элемент сделан из прочного полимерного материала, не боящегося влажности, перепадов температур. Гарантированный срок службы – 25 лет.
Способы создания уклона на плоской кровле
Уклоном называют угол ската кровли к горизонту. Измеряют уклон в процентах. Грамотное проектирование плоских крыш предполагает наличие основного уклона 1,5 и более процентов.
В этом случае строение гарантировано защищено от протечек, появления застойных зон на кровле. Возрастает устойчивость кровельной конструкции к повреждению микроорганизмами, проколам гидроизоляции корнями растений.
Идеально создавать уклон при проектировании самой несущей конструкции или создавать с помощью особой укладки профлистов, плит перекрытия.
К сожалению, идеала в реальной жизни не всегда можно добиться.
Кардинально новые для кровельного рынка Корпорация Технониколь разработала технологию нового метода формирования правильного уклона на крыше с плоской поверхностью.
Инновационный способ позволяют формировать уклоны с геометрической точностью, по заданным параметрам. При этом скорость выполнения работа только растёт.
- Традиционно уклон создаётся путём засыпки керамзита или укладки легкого бетона.
- Стяжка с армированием из цементно-песчаной смеси – стандартный и недорогой способ создания разуклонки. Необходимость выполнения «мокрых» видов работ усложняет и затягивает процесс оформления кровли.
- Сборные конструкции из ЦСП, ГКЛ позволяют обходиться без «мокрых» процессов. Жёсткое основание под создаётся из слоёв ЦСП или ГКЛ. Стяжку не крепят к основанию, но соединяют между собой саморезами.
Стяжку не крепят к основанию, но соединяют между собой саморезами.Практичная клиновидная теплоизоляция по методу Технониколь предусматривает выполнение уклонов специальным материалом, сделанным из минераловатных базальтовых плит или пластов пенополистирола.
Различают несколько видов уклонов:
- Разуклонка в ендове к водоприёмным воронкам.
- Разжелобка у вентиляционных шахт.
- Добавочный уклон, обеспечивающий отток излишков влаги от защитного ограждения.
Использование высокотехнологичных методов и материалов Технониколь снижает нагрузки на основание кровли.
Оформление кровли выполняется в короткие сроки и на высоком качественном уровне.
Материальные, временные и трудовые затраты на возведение кровли резко сокращаются, а уровень качества и надёжности возрастает.
Планируете делать плоскую на крышу? оставьте заявку на сайте ⇓
Здесь Вы можете загрузить фото или чертежи Вашего проекта!
«Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности»
Или звоните по телефону
8 (800) 301-80-86
Звонок по всей России бесплатный!
Ширина парапета на плоской кровле и их устройство на крыше
Парапет является неотъемлемым конструкционным элементом плоской крыши.
Основная функция данного элемента — обеспечение защиты и безопасности людей, находящихся на плоскости крыши. Устройство парапетов выполняется при помощи разных методик, каждая из которых подбирается индивидуально под тип кровли. В этой статье мы разберем устройство парапетов кровли.
Функциональное предназначение парапета
Устройство парапета на плоской кровле позволяет конструкции эффективно сопротивляться с порывами и давлением ветра. Отсутствие парапета способно вызвать отхождение кровельных материалов от конструкции и образования дыр в материале. Возводят данный конструкционный элемент из бетона, кирпича, металла или железного бетона. Специалисты отмечают несколько видов парапета:
- фигурный в виде перил;
- с двумя скатами или простой;
- сложный, с загнутым капельником под козырек;
- простой, где края капельника направлены в разные стороны;
- наличие конька с нижним креплением, который прикрывается козырьком.
Для информации! В многоэтажных домах применяют оцинкованный лист, металлопрофиль или бетонную плиту, которые выполняют, роль фартука и защищают от снега.
Как правило, кирпичный парапет устанавливают уже после выполнения перекрытий, их высота составляет 0,5 м по его внутренней поверхности, где оставляют специальные канавки, в которые вводят кровельный ковер.
Конструктивные особенности
Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
Конструкция парапета представляет собой простую полку с прямыми или фигурными отгибами, которые расположены под углом в 90 градусов. К основным требованиям парапетной конструкции относят следующее:
- высота всего устройства не должна быть меньше 1,2 метра для используемых кровель;
- металлические парапеты устанавливают на плоской кровле, которую не эксплуатируют, при этом высота сооружения составляет меньше 10 метров;
- все примыкания парапета и кровли закрываются водоизоляционным ковром, который фиксируют при помощи специальных костылей;
Для информации! Если высота здания составляет 10 метров и выше, наличие парапета является обязательным конструкционным элементом.
- при использовании кровельного покрытия ПВХ либо ТПО мембраны, капельник крепят при помощи сварки непосредственно к водоизоляционному ковру;
- при высоте крыши 45 см и больше, возводят защитный фартук, который фиксируют саморезами за прижимной рейкой.
Важно! Все стыки на кровельной плоскости в обязательном порядке должны быть тщательно загерметизированы. Герметик позволяет избежать разрушения кровельного материала и исключает протечки.
Устройство парапета
Парапет является неотъемлемым элементом любой конструкции, требования к которому регламентируются строительными нормами. Элемент состоит из четырёх ключевых частей:
- Наличие ограждения — ограждение, представляет собой возвышение, высота и ширина, которого регламентируется строительными нормами. Чаще всего ограждения строят из кирпича по всей площади дома. Основная задача ограждения — защита людей, находящихся на плоскости кровли;
- Наличие гидроизоляционного фартука, который выполняют из рубероида наружного или подкладочного типа и фиксируют его при помощи металлической планки поверх парапета. Его основная функция — исключить попадание влаги в кровельный пирог;
- Наличие кровельного клина, основная задача которого — защищать места примыкания на гидроизоляционном фартуке. Выполняют его из бруса и цементного раствора. Клин монтируют в месте стыка поверхности крыши парапета с обязательным учетом угла в 90 градусов между ними;
- Наличие защитного козырька позволяет защитить здание от коррозийных процессов стальных элементов. Выполняют козырек с кровельной стали, монтаж происходит внахлест с использованием фальцевго шва.
Его основная функция — исключить попадание влаги в кровельный пирог;Для информации! Фальцевый шов — лучшая защита кровельной конструкции от протечек.
Ограждения и его размеры
Размеры, ширина и высота ограждений четко выполняется, согласно, строительных норм. Парапет обеспечивает безопасность для жизни и здоровья человека, поэтому его отсутствие исключает возможность эксплуатировать здание. Каждый вид крыши допускает свои значения и требования по размеру ограждений.
Требования к размерам парапета:
- плоская кровля неэксплуатируемая, не требует обязательного монтирования ограждения, поэтому наличие парапета устанавливается по желанию застройщика;
- неэксплуатируемая кровля в здании, высота которого равна 10 метрам или превышает, наличие ограждения обязательно высотою 45-50 см.
На фото представлен парапет плоской кровли, которую можно использовать в качестве террасы, летней площадки для отдыха
- плоская кровля в эксплуатируемом здании требует обязательной установки парапета высотою не менее 1,2 метра; такая высота, согласно, строительных норм, предполагает безопасное пребывание людей на плоскости крыши.
Стоит отметить, высота 1,2 метра способна испортить внешний здания, поэтому специалисты рекомендуют выполнять ограждения в виде монолитного бордюра, наверх которых крепятся специальные металлические планки с горизонтальными линиями.
Примыкание кровли
Когда перекрытия уже возведены, а кровельный пирог уложен, необходимо позаботиться о надежности узлов примыкания.
Существует два основных правила, позволяющих выполнить качественное примыкание:
- при высоте ограждения 50 см канавку выполняют размером в 25см, изоляционный материал крепят по уровню высоты канавки и фиксируют его металлической планкой;
- при высоте ограждения менее 50 см, гидроизоляционный ковер укладывают на всю площадь боковой поверхности, а сверху обрабатывают мастикой.
Более подробно об устройстве качественных примыканий плоской кровли можно узнать из видео ролика
Важно! Избежать растрескивания, отхождения материала и попадания влаги в слой кровельного пирога поможет своевременный уход и обработка швов и примыканий битумом или герметиком.
Если кровля мягкого типа, то примыкание достаточно сложно выполнить, слабым местом такой конструкции является наличие прямого угла между ограждением и крышей. Для качественного устройства примыкания специалисты рекомендуют уменьшить угол наклона до 45 градусов.
Такое действие поможет избежать деформации, растрескивание и промерзание всей кровельной конструкции. Заливка бетонного отлива в 45 градусов выполняется при помощи деревянной планки, которую предварительно обрабатывают антисептиками. На завершающем этапе работ планка и отлив накрывается изоляционным материалом, который укладывается внахлест.
Парапеты выполняют защитную, оградительную и эстетическую функцию. Наличие данного конструкционного элемента эксплуатируемых зданий позволяет не только обезопасить жизнь и здоровье людей, но и минимизировать риски образования разрушений изоляционного материала и несущих элементов строения. При качественно выполненных примыканиях, кровельная плоскость обеспечит надежную защиту от возможных протечек и растрескивания кровельного материала.
Как измерить плоскую крышу?
Как измерить плоскую крышу?
Всего мер длины и ширины каждой плоскости на крыше , включая слуховые окна.
Затем умножьте длину на ширину, чтобы получить площадь каждой плоскости. Просто сложите площади каждого из самолетов вместе, чтобы получить общую площадь ваших 9 0005 крыша . Например, эта плоская крыша имеет одну плоскость крыши .
Позвоните нам +1 (940) 233-5566
Как вы оцениваете плоскую крышу?
Из общей стоимости монтажа новой плоской кровли около 70% будут составлять затраты на оплату труда! Стоимость установки начинается от 5–5,5 долларов США за квадратный фут, но может доходить до 7–9 долларов США за квадратный фут в зависимости от крыши 9.0006 размер и сложность.
Это включает в себя отрыв, изоляцию и новую кровельную мембрану.
Сколько гонтов мне нужно для круглосуточного гаража?
Учитывая это, сколько гонтов мне нужно для круглосуточного гаража ? Три связки равны одному квадрату. Каждый квадрат равен 100 квадратным футам. В предыдущем примере три квадрата или 300 квадратных футов из гонтов будут необходимы для покрытия гаража крыша.
от 10 до 12 футов
Стандартная высота крыши здания от 10 до 12 футов.
Можете ли вы измерить крышу от земли?
Если вы ‘планируете работы на крыше и не имеете строительных чертежей, проведение предварительных замеров с земли позволяет вам приблизить площадь крыши .
и оценить некоторые затраты. … Но, можно измерить щипцовую или плоскую крышу от земли с помощью помощника.
Как определить высоту ската крыши?
Шаг – уклон крыши представлен как отношение высоты к пролету (удвоенный пробег). Например, если крыша возвышается на 4 фута, а пролет составляет 16 футов (удвоенный пробег), то шаг составляет 4/16 или 1/4.
Существует ли минимальный уклон крыши?
Традиционно в стандарте BS 5534 рекомендовался минимальный уклон крыши 20°, но современные черепицы и сланцы теперь разработаны для применения с минимальным углом 15°.
Редко можно найти крышу под углом 15°, но для очень низкого уклона приложений, есть , доступны взаимосвязанные глиняные панели, подходящие для использования при угле наклона до 12,5°.
Какую площадь покрывает 1 упаковка черепицы?
Каждый комплект из покрывает 33,3 кв. фута крыши площади , что достаточно близко к 32 кв. футам
Кровля какого цвета лучше всего подходит для перепродажи?
Координируйте с сайдингом и ставнями
| Дом сайдинг: | Лучшие цветы крыши: | ||||
|---|---|---|---|---|---|
| White | Brown, Black, Grege, Grey | White | Brown, Black, Grege, Grey | White | Brown, Black, Grege, Grege, Grear. Grear. , темно-серый, темно-синий, темно-зеленый, белый |
| БЕЙГЕЙ / TAN | BROWN, BLACK, темно -зеленый, темно -синий | ||||
| Brown | Green, Black, Blue, Charcoal и Browns, которые являются Light Or Darker Or Darker | Green, Black, Blue, Charcoal и Browns, которые являются Light Or Track Or Darker | Green, Black, Blue, Charcoal and Browns, которые становятся Light Or Track Or Darker Or Track Or Darker | . сколько стоит построить гараж 30х40? Стоимость металлических гаражей с прямыми стенами начинается примерно от 12 долларов США за квадратный фут. Принимая во внимание крышу, стоимость гаража с прямыми стенами 30 x 40 футов составляет около 14 400 долларов США . Аксессуары и доставка добавят к этой стоимости еще 3000 долларов США, а общая оценка составит 17 400 долларов США. Влияют ли металлические крыши на WIFI? В конечном счете, инвестиции в новую металлическую крышу почти не окажут заметного влияния на сеть Wi-Fi в вашем доме. Ищете отчет об измерениях крыши?Пожалуйста, заполните форму ниже —Теги: Точные измерения крыши , Измерения воздушной крыши , Измерение крыши , Измерения крыши Какая крутая крыша? Уклон крыши для различных материалов – tomspriggs При проектировании пристройки, нового дома или даже садового сарая важным фактором является угол наклона крыши. Здесь, в Великобритании, крыша в основном имеет дело с дождевой водой (а не с сильными снеговыми нагрузками, солнцем пустыни, лесными пожарами или нелепыми скоростями ветра). В самом упрощенном виде, вода должна стекать с крыши, звучит как очевидный момент, но об этом можно забыть при работе с «плоскими» крышами!! Угол или наклон крыши определяют, какие материалы подходят. И наоборот, иногда предпочтительный материал ограничивает диапазон возможных углов. Например, прямолинейная пристройка с навесом, такая как эта, ограничена окнами первого этажа и высотой нового карниза (положение желоба). Полученный треугольник между этими фиксированными точками дает максимальный уклон крыши. В примере по ссылке уклон крыши был построен под углом 18˚. Это обычно считается слишком мелким для природного сланца, но подходит для искусственных «сланцев», поскольку они более плотно прилегают друг к другу. Риск заключается в том, что дождь, переносимый ветром, может попасть между шиферами, и эффект капиллярного действия втянет влагу вверх и внутрь.
Каждый материал имеет разный минимальный (наименьший из возможных) уклон крыши, и у большинства из них есть максимальный, но в нормальных ситуациях максимальный редко превышается. Ниже я перечислил ряд материалов и их соответствующие типичные минимальные шаги. У каждого производителя разные рейтинги, и у каждого есть небольшие различия, но это представляет собой достойное руководство для примерной работы.
ПЛОСКИЕ КРЫШИ Согласно стандарту BS6229:1982 плоская крыша имеет высоту 10° (1 дюйм 6) или меньше. Плоские крыши редко бывают идеально плоскими и должны иметь уклон 1 дюйм 80 или приблизительно 0,7˚ для стока дождевой воды. Тем не менее, рекомендуется расчетный шаг падения 1 дюйм 50 (около 1,1˚) с учетом допусков на площадке и прогиба конструкции, чтобы избежать риска затопления. Мембрана из стеклопластика = Мин. 1 дюйм 80 или приблизительно 0,7, хотя затопление не повлияет на материал и может быть равно 0˚ ˚ Войлок = мин. 1 дюйм 80 или приблизительно 0,7˚ Свинец = мин. 1 дюйм 80 или приблизительно 0,7˚, свинцовым крышам потребуются ступени для приспособления деформационных швов, подверженных атмосферным воздействиям, чтобы справиться с расширением и сжатием Зеленая жилая крыша = Обычно менее 8˚. мелкие или низкопроводимые крыши Профилированный металлический лист = обычно 1,5 ° Минимальный падение Цинк. шов = обычно 6˚ Стекло (патентованный тип остекления) = от 5˚, но рекомендуется 15˚. Сторонные крыши CEDAR SHIGNELE = 14 ° MAND SLATE = до 15 ° С . = от 20˚ (требуются специальные крепления), но обычно 22,5˚ является стандартным принятым минимумом. Глиняная черепица с замком = 25˚ Глиняная черепица = 35˚ Солома = 45-50˚ В этом блоге основное внимание уделяется минимальным шагам, так как это обычно сложная часть приведения крыш в эксплуатацию. Это не означает, что хорошая крутая крыша не будет хорошо выглядеть или работать хуже/лучше в этих материалах, просто ограничения менее критичны. |
Современные системы Wi-Fi достаточно сильны. Если у вас есть более новый модем и маршрутизатор, у них не должно возникнуть проблем с постоянным подключением к беспроводным устройствам по всему дому.
Им придется справляться с солнечным светом, колебаниями температуры, ветровой нагрузкой, соленым морским воздухом и случайными снеговыми нагрузками, но обычно они не являются главными при выборе дизайна.
При температуре 18˚ доступны более простые (и недорогие) зенитные фонари, на которые распространяется гарантия. Меньший уклон крыши позволил бы сделать более высокие карнизы или опустить подоконники верхнего этажа (если бы они были в здании) или позволить пристройке выступать дальше в сад. Однако более мелкий уклон уменьшил бы возможные материалы крыши и ограничил бы доступные открывающиеся кровельные фонари, которые не будут протекать.
На самом деле большинство людей называют плоские крыши гораздо более плоскими, чем это, а уклоны до 10˚ обычно называют крышами с мелким уклоном. Угол или шаг плоской крыши обычно называют «падением».
Специализированные поставщики немного различаются, но, как правило, слои живой кровли укладываются на один слой.
