Монолитное перекрытие по профнастилу: расчет, устройство

• Преимущества монолитного перекрытия по профлисту
• Конструктивные особенности
• Расчет перекрытия
• Монолитное перекрытие по профнастилу своими руками
• Подготовка
• Монтаж опалубки
• Специфика армирования
• Заливка бетона

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк. При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

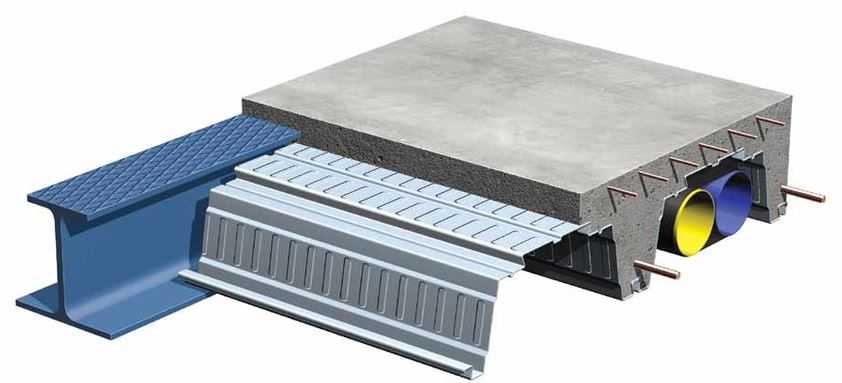

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

• балки;
• профнастил;
• гибкая арматура, выложенная по волне;
• установленный вертикально стержневой анкер;
• арматурная сетка;
• стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

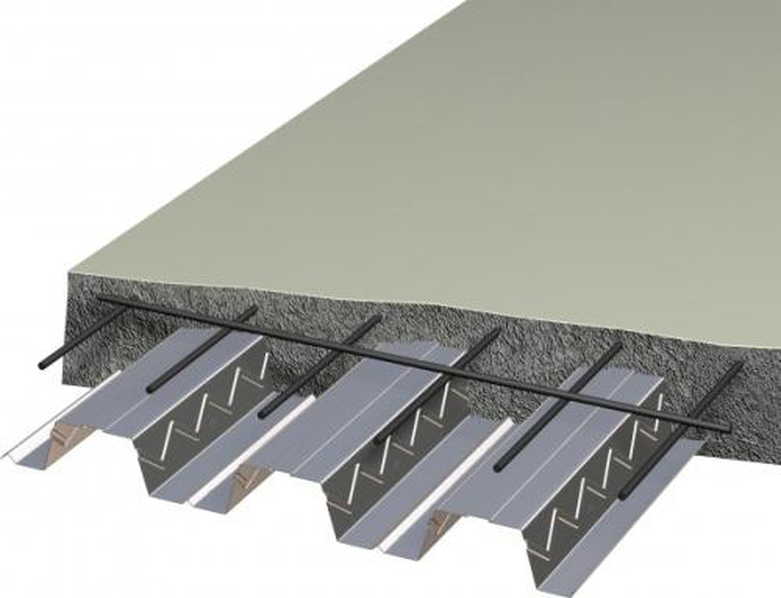

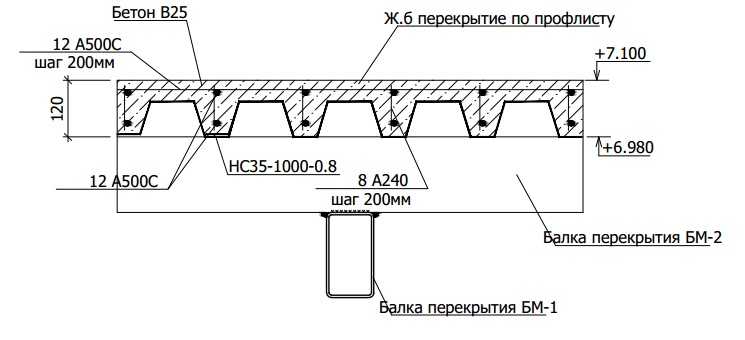

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

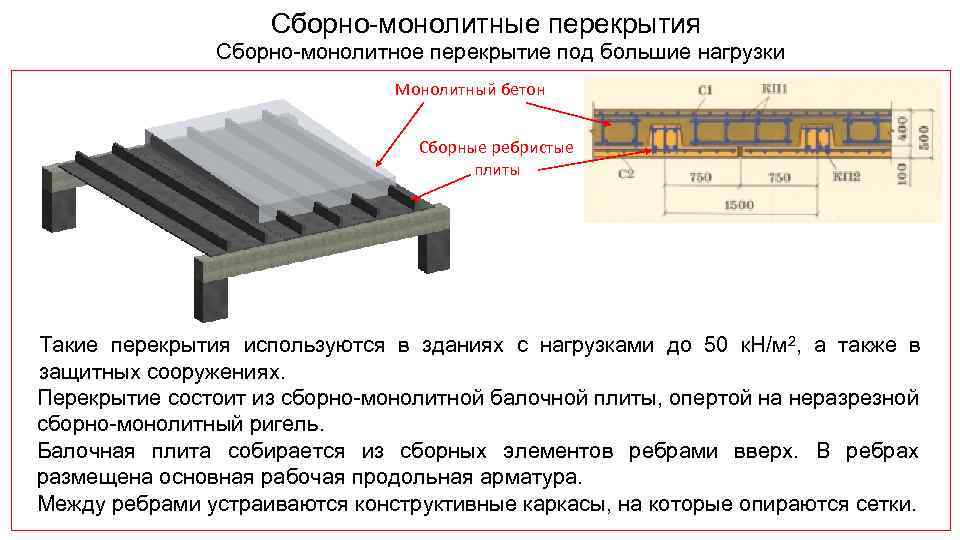

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

• Ребристые, в свою очередь, могут быть:
• с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
• со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
• В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

• рассчитать усилия на основе точных размеров будущей постройки,

Важно

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Рекомендуем

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Рекомендуем

Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.





© 2023 stylekrov.ru

Перекрытие по профнастилу монолитное: расчет и монтаж

Современные технологии позволяют производить строительные работы всё дешевле и быстрее. Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ. Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

• цемент;
• песок;
• емкость;
• бетономешалка;
• лопата;
• профнастил;
• саморезы;
• арматура;
• опалубка;
• мастерок.

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката.  Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

• тип С — профиль для стен;
• тип НС применяется для настила и строительства стен;
• Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

Несущий профлист

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 — 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Специфика расчёта материала

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.

Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).

Проектирование конструкции

Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81. В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.

Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.

После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.

Устройство монолитного перекрытия по профнастилу

Готовый потолок — вид снизу

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.

Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.

Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки. Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила. Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап — заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно — надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

Как рассчитать гофрированную металлическую крышу | Главная Руководства

Автор: Дэвид Робинсон Обновлено 17 декабря 2018 г.

Гофрированная металлическая кровля используется во всем мире, от Аляски до Австралии и Индии. Его привлекательность во многом обусловлена ​​простотой и прочностью материала, а также его доступностью и низкой стоимостью. Гофрированные металлические листы доступны в различных толщинах, стилях и размерах, но независимо от формы и размера листы должны быть уложены внахлест, как кровельная черепица, чтобы обеспечить сплошную и водонепроницаемую отделку без зазоров, через которые может проникнуть погода. Нахлест необходимо учитывать при определении количества листов, которые необходимо использовать.

1. 1.

   Определите длину и ширину области, требующей крыши. Получите размеры из планов строителя или растяните рулетку вдоль конструктивных элементов крыши, чтобы непосредственно измерить длину и ширину. Запишите значения.

2. 2.

   Добавьте необходимое количество нахлеста по краям, затем округлите размеры до следующего большего метра, чтобы упростить расчеты. Например, если измеренная длина составляет 19 футов 10 дюймов, и требуется дополнительное нахлест по 6 дюймов на обоих концах, окончательная цифра будет 21 фут — 19.футы 10 дюймов плюс 6 дюймов умножить на 2 равно 20 футам 10 дюймов, что округляется до 21 фута.

3. 3.

   Умножьте длину крыши на ширину, чтобы получить площадь поверхности в квадратных футах. Например, если длина 21 фут, а ширина 10 футов, площадь поверхности составляет 210 квадратных футов — 21 умножить на 10 равно 210.

4. 4.

   Определите ширину и длину металлических листов, использовал. Получите данные из спецификаций производителя или прямым измерением. Стандартные листы в США имеют ширину 36 дюймов, но длина может варьироваться.

5. 5.

   Определите необходимый нахлест, чтобы каждый кровельный лист мог опираться на соседний лист, чтобы избежать щелей в крыше. Это значение варьируется в зависимости от угла наклона крыши, местного климата, типа листа и воздействия ветра. Если вы сомневаетесь, обратитесь за советом к специалисту.

6. 6.

   Вычтите значение нахлеста из длины и ширины листа. Например, если листы, уложенные рядом, перекрывают соседние листы на 6 дюймов, вычтите 6 дюймов из ширины. Результатом является эффективная ширина листа, расстояние крыши, которое фактически будет покрыто листом.

7. 7.

   Умножьте эффективную длину и ширину листа, чтобы получить эффективную площадь поверхности. Например, если эффективная ширина составляет 2,5 фута, а длина — 7,5 фута, умножьте 2,5 на 7,5. Результат, 18,75 квадратных футов, это площадь, которую фактически покроет каждый лист.

8. 8.

   Разделите общую площадь крыши на полезную площадь одного листа и округлите результат до следующего целого числа. В результате получается необходимое количество листов. Используя примерные значения площади крыши 210 квадратных футов и эффективного размера листа 18,75 квадратных футов, требуется 12 листов, так как 210 разделить на 18,75 равно 11,2.

   Чаевые

   Закажите 10 процентов дополнительно, чтобы учесть поврежденные листы и ошибки в ваших расчетах. Это стандартный запас прочности, который строители применяют ко всему, от полов до мешков с цементом. Если ваш поставщик предоставит листы на условиях использования или возврата, закажите несколько дополнительных листов, чтобы гарантировать, что у вас будет достаточно листов для выполнения задания. Верните все, что не используется, когда крыша будет закончена.

   Если вы не уверены в нахлесте листов, обратитесь за советом к квалифицированному специалисту, который может сообщить вам о климатических факторах, влияющих на размер нахлеста.

   Перед установкой новой крыши необходимо ознакомиться с местными нормами, включая Строительный кодекс Сан-Франциско. Строгие правила применяются при некоторых обстоятельствах, например, при перекрытии исторических зданий.

   Предупреждение

   Длина листов значительно различается, поэтому перед определением необходимого количества листов обязательно проконсультируйтесь с поставщиком. Например, многие листы доступны в версиях длиной 8, 10, 12 и 20 футов, а также могут быть изготовлены с длиной, указанной строителем.

Список литературы

• СВОРКА СВОРКА. : 2010 Строительные нормы и правила Сан-Франциско

Ресурсы

• MathIsFun: Инструмент расчета площади

Writer Bio

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Как укладывать гофрированные кровельные листы внахлест

Одной из основных причин популярности гофрированных кровельных листов является то, что они являются одним из самых простых вариантов кровельного покрытия из-за их простого метода установки внахлест. Чтобы установить гофрированные кровельные листы Corrapol, вам просто нужно наложить листы внахлест по ширине и вдоль, чтобы покрыть всю площадь крыши, с минимальными разрезами.

Правила использования гофрированных кровельных листов внахлест одинаковы независимо от того, используете ли вы наши гофрированные битумные листы Corrapol-BT, битумные листы премиум-класса Awnapol или любые наши прозрачные гофрированные кровельные листы Corrapol. Например, наш популярный ассортимент Corrapol Stormproof.

В этом руководстве «Как накладывать гофрированные кровельные листы внахлест» мы рассмотрим ключевые моменты для наложения кровельных листов внахлест, в том числе:

1. Зачем накладывать гофрированные кровельные листы внахлест?
2. Каким образом вы укладываете гофрированные кровельные листы внахлест?
3. На сколько должны перекрываться волнистые кровельные листы? — Ширина
4. На сколько должны перекрываться волнистые кровельные листы? — Вдоль
5. Зачем мне оставлять дополнительное пространство с каждой стороны крыши?
6. Насколько должен свисать гофрированный кровельный лист?
7. Насколько укладывается внахлест пластиковый гофрированный кровельный лист?

Почему гофрированные кровельные листы укладываются внахлест?

Когда волнистые кровельные листы были изобретены в начале 1800-х годов (да, это было давно!) они были разработаны как более адаптируемое, легкое и простое в установке кровельное решение для быстрой установки в широком диапазоне проектов по сравнению с другими кровельными материалами. варианты на тот момент. Сегодня гофрированные кровельные листы, будь то гофрированные битумные, прозрачные или другие стили, остаются одним из самых быстрых и простых вариантов покрытия для жилых и коммерческих кровельных проектов.

Еще одна из основных причин популярности гофрированных кровельных листов заключается в том, что их метод укладки внахлест позволяет легко рассчитать необходимое количество.

Тем не менее, самая важная причина, по которой вы перекрываете волнистые кровельные листы, связана с основной функцией кровли; для создания водонепроницаемого покрытия или укрытия. Короче говоря, вы перекрываете гофрированные кровельные листы, чтобы создать водонепроницаемое покрытие над крышей, поскольку перекрытия между листами помогают правильно герметизировать крышу и избежать утечек. Вот почему так важно правильно уложить гофрированные листы внахлест при установке, чтобы учесть конкретные требования к перекрытию в зависимости от уклона вашей крыши и т. д.

Как укладывать гофрированные кровельные листы внахлест?

Профнастил кровли желательно укладывать внахлест по преобладающему направлению ветра. Почему? Чтобы увеличить срок службы вашей крыши, как если бы вы установили ее против преобладающего направления ветра, тогда открытая сторона нахлеста, а затем и крепления подвергаются более сильному ветру и силе в течение всего срока службы крыши.

Если вы не уверены в преобладающем направлении ветра в вашем регионе, просто понаблюдайте за погодой/ветром в вашем районе за несколько недель до начала строительства кровли, чтобы определить наиболее распространенное направление ветра. Здесь вы можете найти несколько советов о том, как определить направление ветра в вашем регионе.

Ширины

Гофрированные кровельные листы должны перекрывать минимум один или два гофра в зависимости от уклона вашей крыши:

Шаг более 10° = Один перехлест гофра
Два перехлеста гофра = менее 10° 90

Если у вас есть потеря ширины листа и вы не хотите резать гофрированные листы, вы можете наложить более двух гофров внахлест. Это также означает, что если вы повредили свой первый козырек гофра при обращении, его можно обрезать или просто наложить снизу, и это не повлияет на установку.

Для получения помощи по резке битумных листов обратитесь к нашему Руководству по резке гофрированных битумных листов.

Вдоль

При установке на более длинном скате наши гофрированные кровельные листы также можно укладывать внахлест в продольном направлении. То, сколько вам нужно наложить гофрированный лист вдоль, снова зависит от уклона вашей крыши:

Шаг 15 градусов или более  = Нахлест 18 см
Шаг 10-15 градусов = Нахлест 22 см
Уклон от 5 до 10 градусов = Нахлест 32 см

Зачем нужно оставлять дополнительное пространство с каждой стороны крыши?

Не забудьте оставить место для прошивки Rock N Lock. При установке гофрированного листа крыши важно оставить место для ваших окладов Rock N Lock на обоих внешних краях вашей крыши, ваших двух фронтонах. Независимо от того, имеете ли вы боковую стену, примыкающую к стене, или открытый фронтон, важно предусмотреть место для стен Corrapol Rock N Lock Wall или Rock N Lock Gable Flashing в ваших перекрытиях и расчетах пространства.

Необходимо оставить примерно 40 мм для оклада Rock N Lock с каждой стороны вашей гофрированной крыши.

Если ширина вашей крыши означает, что гофры заканчиваются дальше, просто немного свесьте Rock n Lock и сделайте вычет менее 40 мм.
Иногда лучше установить первый замок Corrapol-BT Rock n Lock с одной стороны, прежде чем запускать ряд листов, так как это помогает удерживать лист прямо и дает вам направляющую.

Необходимо оставить примерно 40 мм для оклада Rock N Lock с каждой стороны вашей гофрированной крыши.

Насколько должен свисать гофрированный кровельный лист?

На нижнем крае или краю желоба вашей крыши листы должны немного нависать над карнизом, чтобы обеспечить сток в желоб. Мы предлагаем максимальный выступ на гофрированных листах не более 70 мм.

Наилучшее расстояние для свеса гофрированного кровельного листа зависит от нескольких ключевых факторов, в том числе:

• Насколько крута ваша крыша?
• Насколько незащищена ваша крыша?
• Есть ли у вас желоб и на какой высоте он находится на карнизе?

Как правило, чем круче ваша крыша, тем меньший выступ вам потребуется, чтобы вы не выходили за желоб. Кроме того, чем более незащищено ваше местоположение, тем меньший выступ вам потребуется из-за более высокого риска поднятия ветром.

Насколько укладывается внахлест пластиковый гофрированный кровельный лист?

Гофрированные пластиковые кровельные листы, такие как гофрированные листы Corrapol Stormproof или Corrapol PVC, укладываются внахлест точно так же, как и другие наши гофрированные листы, поэтому в зависимости от уклона вашей кровли может быть один или два гофра.

Несмотря на то, что в этом видео How2 показаны наши битумные гофрированные кровельные листы Corrapol-BT, тот же метод и детали шага применимы к нашим прозрачным гофрированным кровельным листам, поэтому просто обратитесь к подробностям, упомянутым выше.
